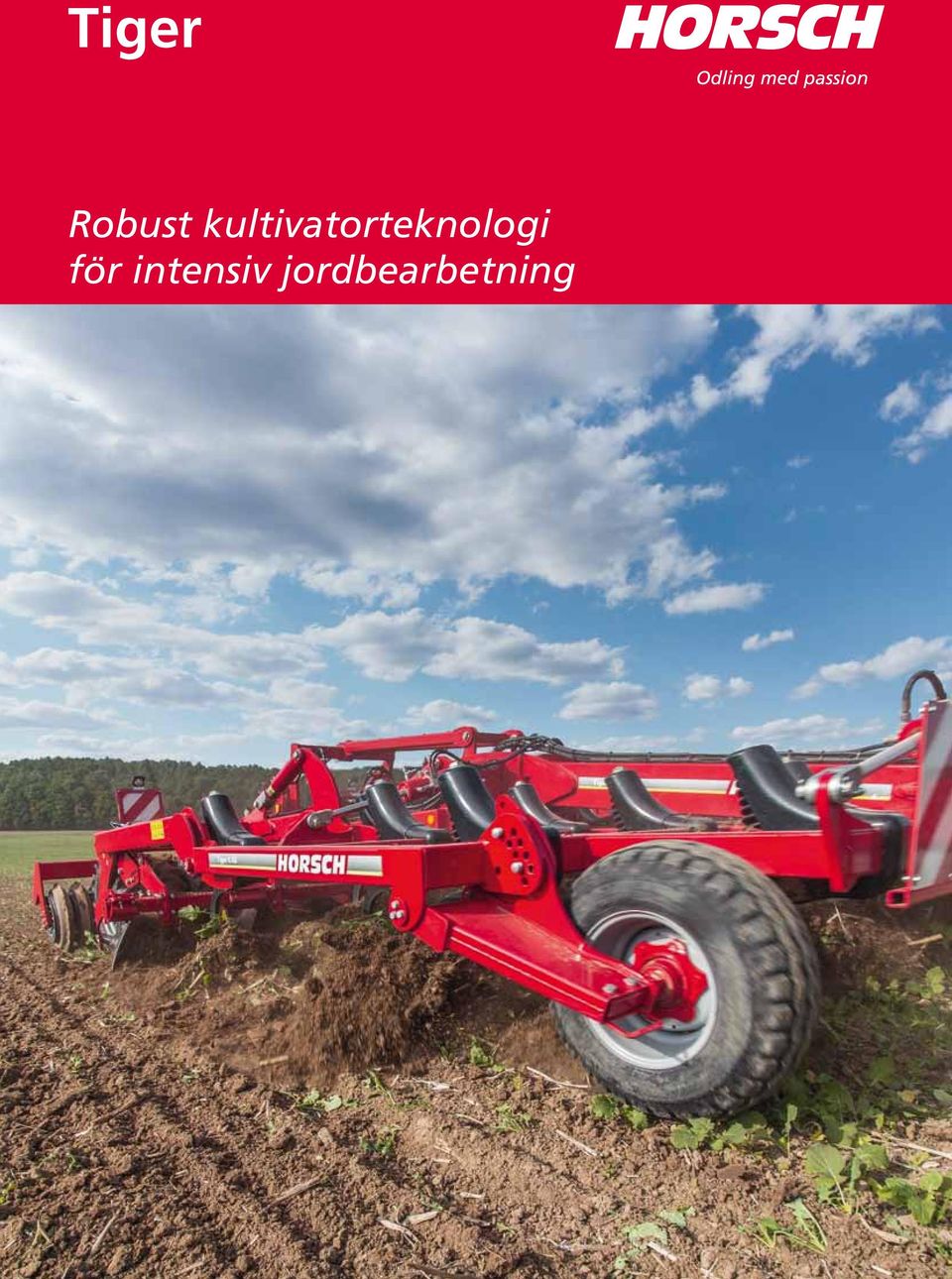

1 Tiger Robust kultivatorteknologi för intensiv jordbearbetning

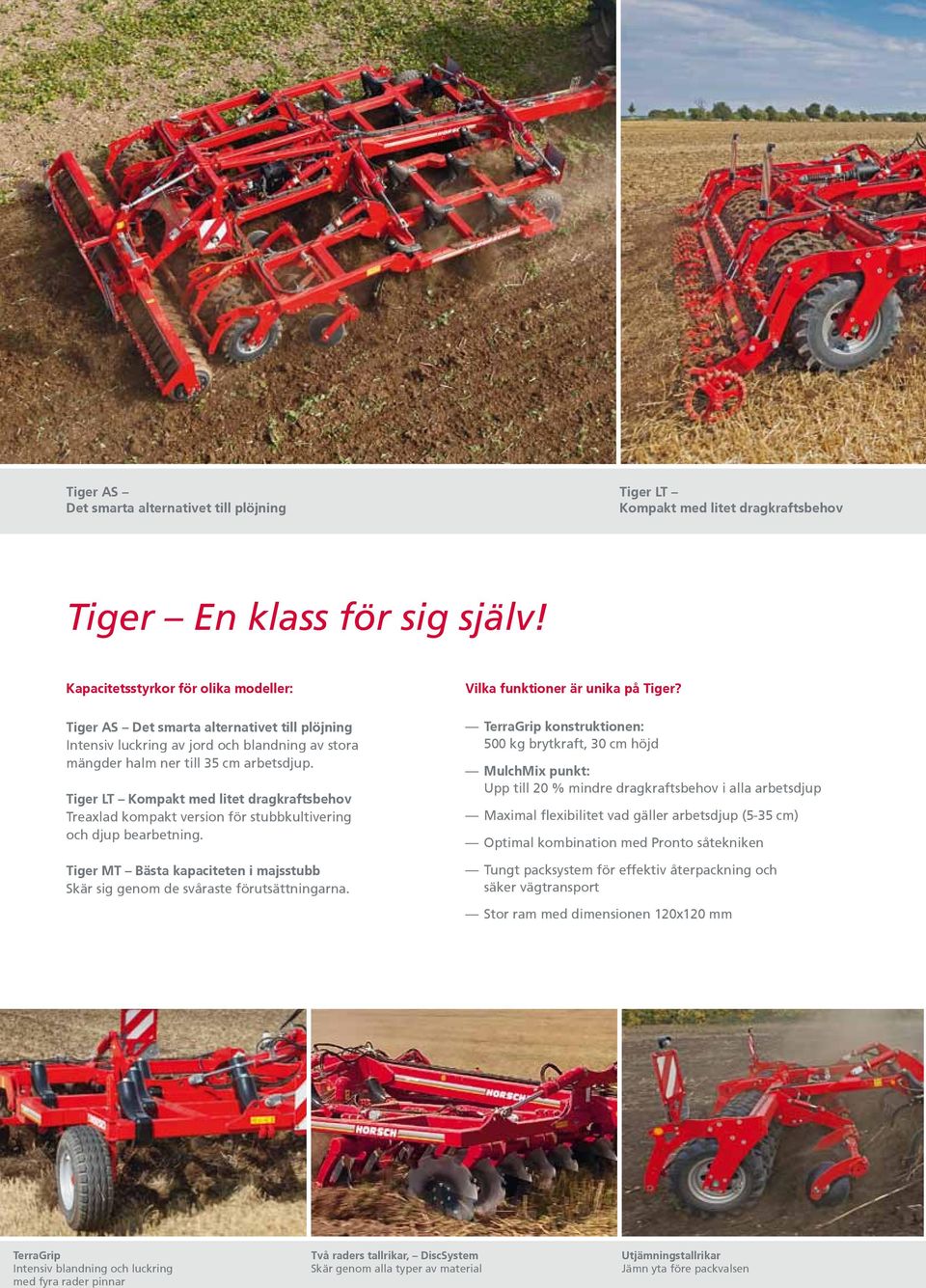

2 Tiger AS Det smarta alternativet till plöjning Tiger LT Kompakt med litet dragkraftsbehov Tiger En klass för sig själv! Kapacitetsstyrkor för olika modeller: Tiger AS Det smarta alternativet till plöjning Intensiv luckring av jord och blandning av stora mängder halm ner till 35 cm arbetsdjup. Tiger LT Kompakt med litet dragkraftsbehov Treaxlad kompakt version för stubbkultivering och djup bearbetning. Tiger MT Bästa kapaciteten i majsstubb Skär sig genom de svåraste förutsättningarna. Vilka funktioner är unika på Tiger? TerraGrip konstruktionen: 500 kg brytkraft, 30 cm höjd MulchMix punkt: Upp till 20 % mindre dragkraftsbehov i alla arbetsdjup Maximal flexibilitet vad gäller arbetsdjup (5-35 cm) Optimal kombination med Pronto såtekniken Tungt packsystem för effektiv återpackning och säker vägtransport Stor ram med dimensionen 120x120 mm TerraGrip Intensiv blandning och luckring med fyra rader pinnar Två raders tallrikar, DiscSystem Skär genom alla typer av material Utjämningstallrikar Jämn yta före packvalsen

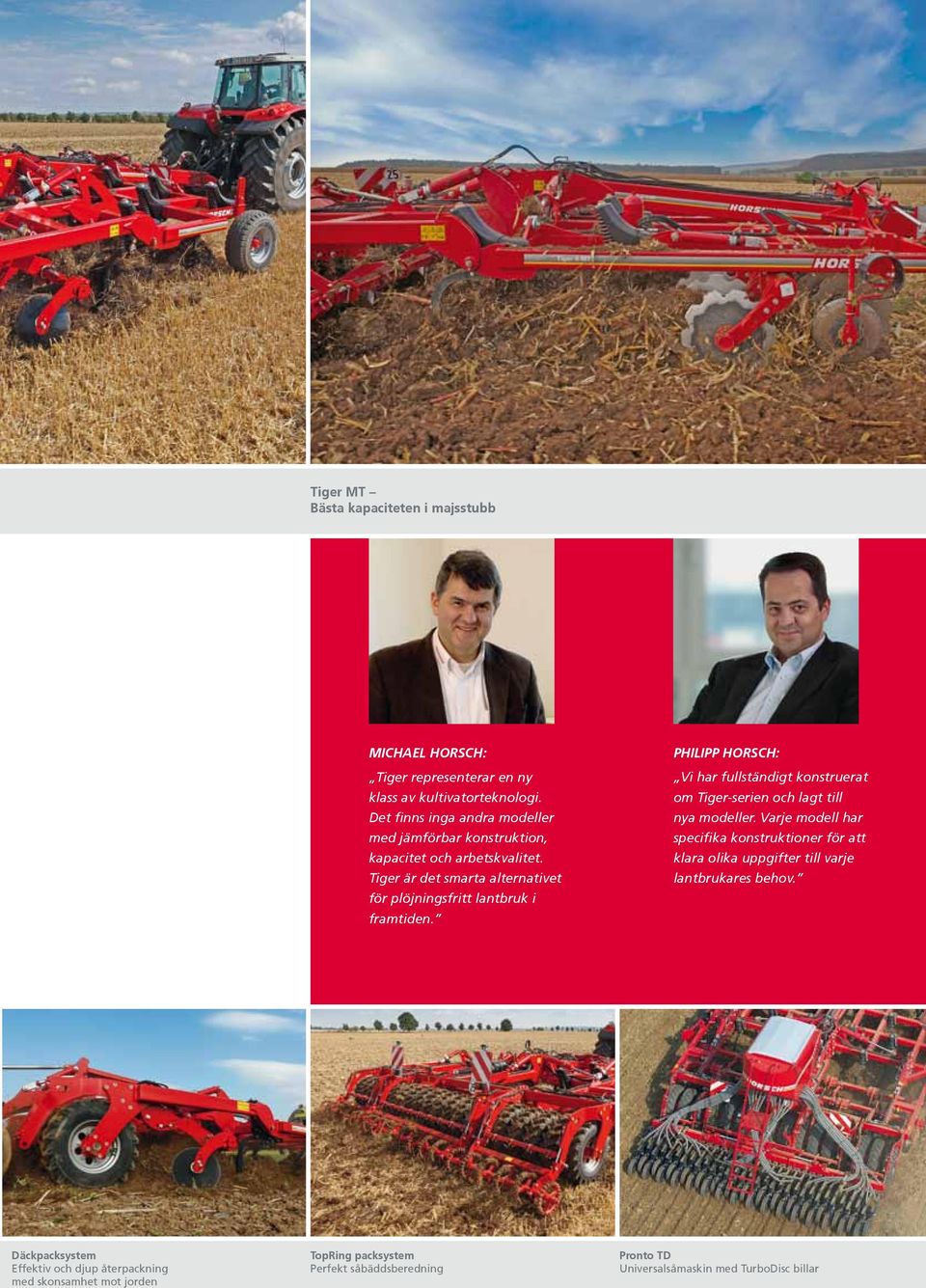

3 Tiger MT Bästa kapaciteten i majsstubb MICHAEL HORSCH: Tiger representerar en ny klass av kultivatorteknologi. Det finns inga andra modeller med jämförbar konstruktion, kapacitet och arbetskvalitet. Tiger är det smarta alternativet för plöjningsfritt lantbruk i framtiden. PHILIPP HORSCH: Vi har fullständigt konstruerat om Tiger-serien och lagt till nya modeller. Varje modell har specifika konstruktioner för att klara olika uppgifter till varje lantbrukares behov. Däckpacksystem Effektiv och djup återpackning med skonsamhet mot jorden TopRing packsystem Perfekt såbäddsberedning Pronto TD Universalsåmaskin med TurboDisc billar

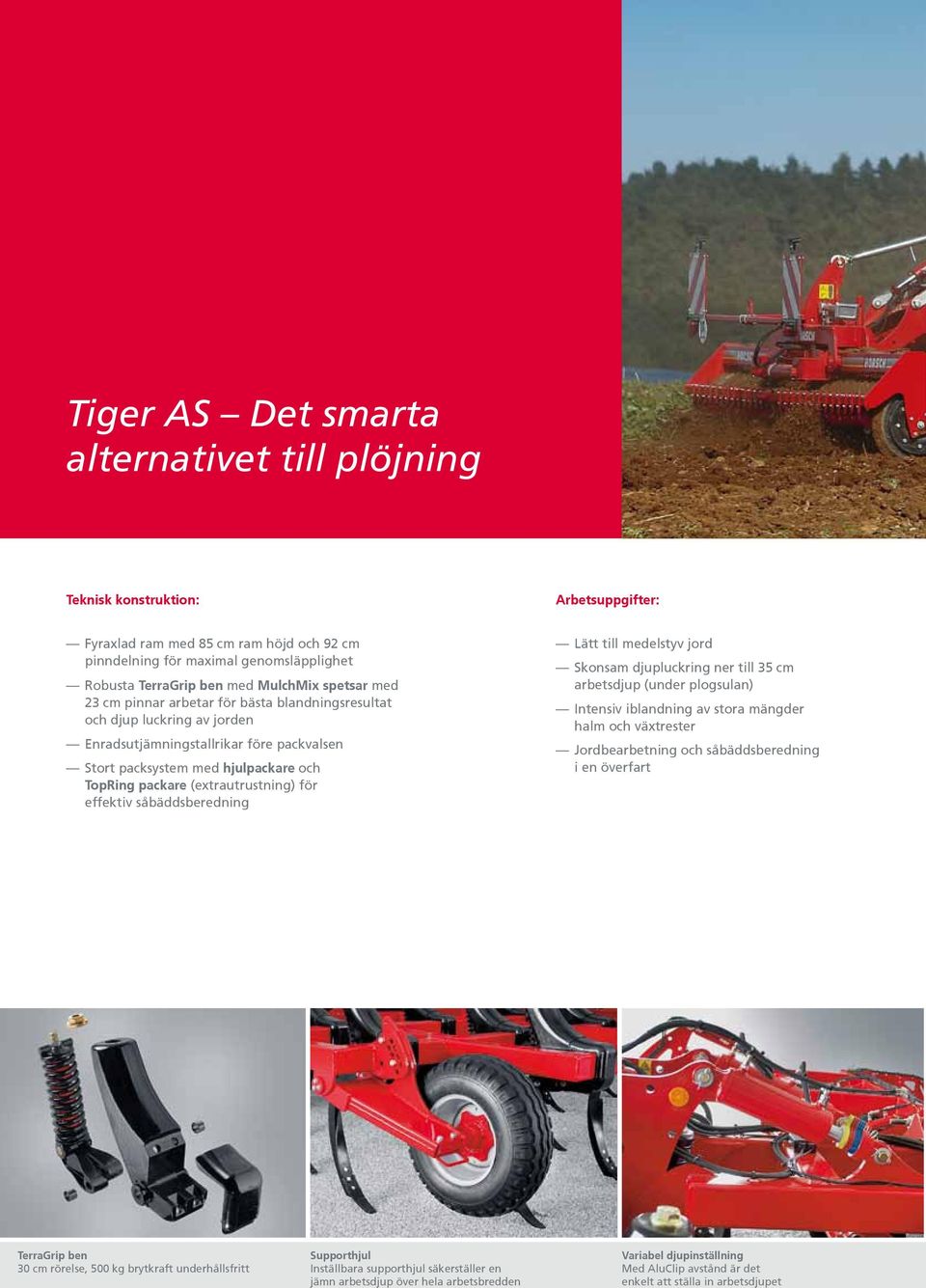

4 Tiger AS Det smarta alternativet till plöjning Teknisk konstruktion: Arbetsuppgifter: Fyraxlad ram med 85 cm ram höjd och 92 cm pinndelning för maximal genomsläpplighet Robusta TerraGrip ben med MulchMix spetsar med 23 cm pinnar arbetar för bästa blandningsresultat och djup luckring av jorden Enradsutjämningstallrikar före packvalsen Stort packsystem med hjulpackare och TopRing packare (extrautrustning) för effektiv såbäddsberedning Lätt till medelstyv jord Skonsam djupluckring ner till 35 cm arbetsdjup (under plogsulan) Intensiv iblandning av stora mängder halm och växtrester Jordbearbetning och såbäddsberedning i en överfart TerraGrip ben 30 cm rörelse, 500 kg brytkraft underhållsfritt Supporthjul Inställbara supporthjul säkerställer en jämn arbetsdjup över hela arbetsbredden Variabel djupinställning Med AluClip avstånd är det enkelt att ställa in arbetsdjupet

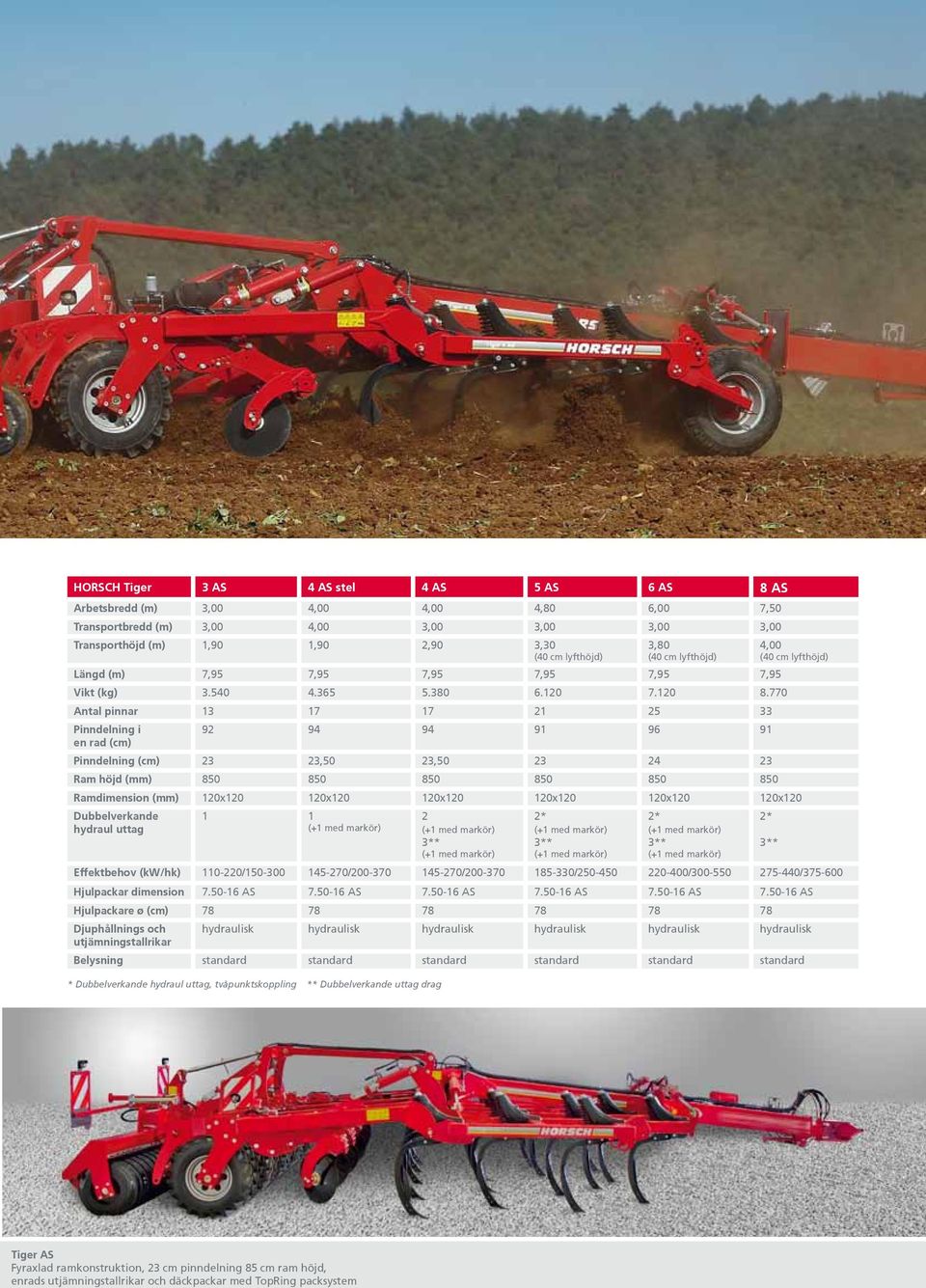

5 HORSCH Tiger 3 AS 4 AS stel 4 AS 5 AS 6 AS 8 AS Arbetsbredd (m) 3,00 4,00 4,00 4,80 6,00 7,50 Transportbredd (m) 3,00 4,00 3,00 3,00 3,00 3,00 Transporthöjd (m) 1,90 1,90 2,90 3,30 (40 cm lyfthöjd) 3,80 (40 cm lyfthöjd) 4,00 (40 cm lyfthöjd) Längd (m) 7,95 7,95 7,95 7,95 7,95 7,95 Vikt (kg) Antal pinnar Pinndelning i en rad (cm) Pinndelning (cm) 23 23,50 23, Ram höjd (mm) Ramdimension (mm) 120x x x x x x120 Dubbelverkande hydraul uttag 1 1 (+1 med markör) 2* 2 (+1 med markör) 3** (+1 med markör) 2* (+1 med markör) 3** (+1 med markör) 2* (+1 med markör) 3** (+1 med markör) Effektbehov (kw/hk) / / / / / / Hjulpackar dimension AS AS AS AS AS AS Hjulpackare ø (cm) Djuphållnings och hydraulisk hydraulisk hydraulisk hydraulisk hydraulisk hydraulisk utjämningstallrikar Belysning standard standard standard standard standard standard * Dubbelverkande hydraul uttag, tvåpunktskoppling ** Dubbelverkande uttag drag 3** Tiger AS Fyraxlad ramkonstruktion, 23 cm pinndelning 85 cm ram höjd, enrads utjämningstallrikar och däckpackar med TopRing packsystem

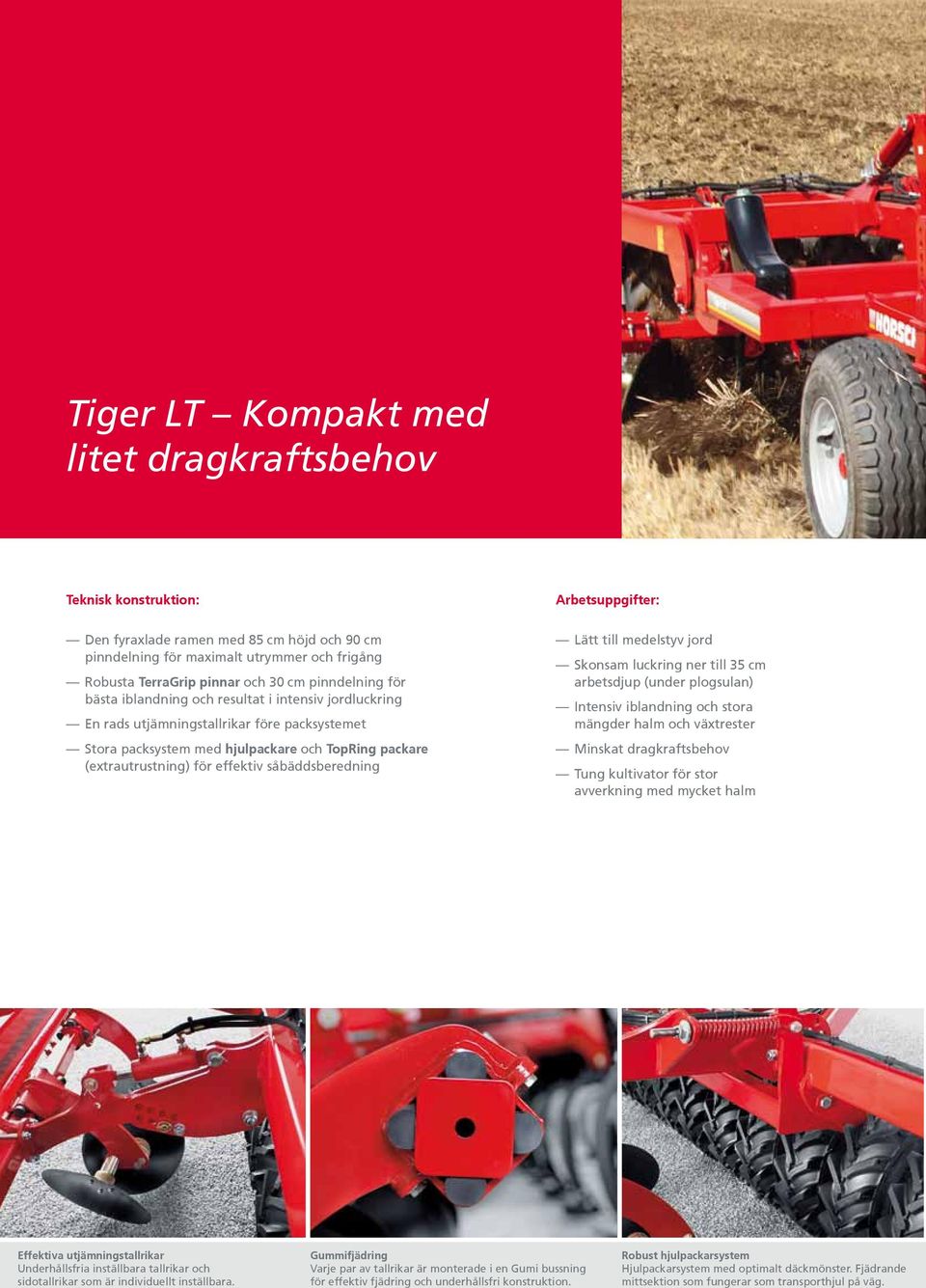

6 Tiger LT Kompakt med litet dragkraftsbehov Teknisk konstruktion: Arbetsuppgifter: Den fyraxlade ramen med 85 cm höjd och 90 cm pinndelning för maximalt utrymmer och frigång Robusta TerraGrip pinnar och 30 cm pinndelning för bästa iblandning och resultat i intensiv jordluckring En rads utjämningstallrikar före packsystemet Stora packsystem med hjulpackare och TopRing packare (extrautrustning) för effektiv såbäddsberedning Lätt till medelstyv jord Skonsam luckring ner till 35 cm arbetsdjup (under plogsulan) Intensiv iblandning och stora mängder halm och växtrester Minskat dragkraftsbehov Tung kultivator för stor avverkning med mycket halm Effektiva utjämningstallrikar Underhållsfria inställbara tallrikar och sidotallrikar som är individuellt inställbara. Gummifjädring Varje par av tallrikar är monterade i en Gumi bussning för effektiv fjädring och underhållsfri konstruktion. Robust hjulpackarsystem Hjulpackarsystem med optimalt däckmönster. Fjädrande mittsektion som fungerar som transporthjul på väg.

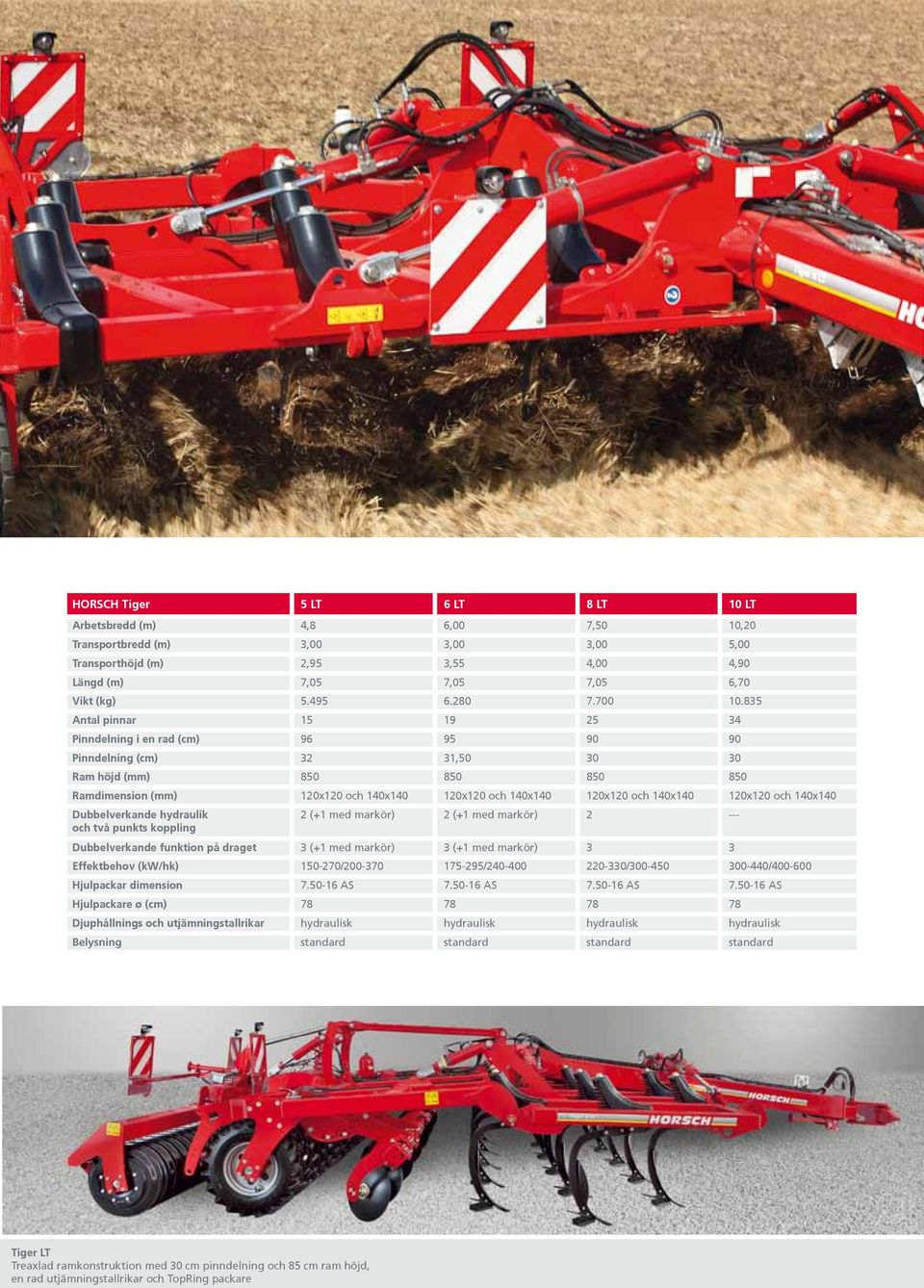

7 HORSCH Tiger 5 LT 6 LT 8 LT 10 LT Arbetsbredd (m) 4,8 6,00 7,50 10,20 Transportbredd (m) 3,00 3,00 3,00 5,00 Transporthöjd (m) 2,95 3,55 4,00 4,90 Längd (m) 7,05 7,05 7,05 6,70 Vikt (kg) Antal pinnar Pinndelning i en rad (cm) Pinndelning (cm) 32 31, Ram höjd (mm) Ramdimension (mm) 120x120 och 140x x120 och 140x x120 och 140x x120 och 140x140 Dubbelverkande hydraulik 2 (+1 med markör) 2 (+1 med markör) och två punkts koppling Dubbelverkande funktion på draget 3 (+1 med markör) 3 (+1 med markör) 3 3 Effektbehov (kw/hk) / / / / Hjulpackar dimension AS AS AS AS Hjulpackare ø (cm) Djuphållnings och utjämningstallrikar hydraulisk hydraulisk hydraulisk hydraulisk Belysning standard standard standard standard Tiger LT Treaxlad ramkonstruktion med 30 cm pinndelning och 85 cm ram höjd, en rad utjämningstallrikar och TopRing packare

8 Tiger MT Bästa maskinen i majsstubb Teknisk konstruktion: Användningsområde: Kombinationen av tung tallriksharv och kultivator Fyraxlad konstruktion med 85 cm ram höjd och maximal frigång Kraftfulla två rader med tallrikar med 68 cm diameter säkerställer en bra genomskärning och iblandning av växtrester Två rader med TerraGrip ben med MulchMix spetsar och 45 cm pinndelning för djup luckring av jorden och maximal blandning En rad utjämningstallrikar före packvälten Stor packvält med hjulpackare och TopRing packare (extrautrustning) för effektiv såbäddsberedning Alla jordtyper Kultivering av majsstubb och fånggrödor med lång halm Kultivering av trädor och liknande mark Säker snittning av långa växtrester Djupluckring till 35 cm arbetsdjup Intensiv sönderdelning av tung jord Tungt DiscSystem Monterat i två rader med tallriksdiameter 68 cm, tallriksavstånd 40 cm, tandade tallrikar med individuell fjädring Hydraulisk säkring av TerraGrip pinnarna med Tiger MT för utlösningstryck upp till 800 kg (extrautrustning på Tiger 5, 6, 8 AS) TopRing packsystem Stålringspackare monterad mellan hjulpackare och maskin för effektiv såbäddsberedning och återpackning

9 HORSCH Tiger 3 MT 4 MT stel 4 MT 5 MT 6 MT 8 MT Arbetsbredd (m) 3, ,00 4,80 6,00 7,50 Transportbredd (m) 3,00 4,05 3,00 3,00 3,00 3,00 Transporthöjd (m) 2,40 2,40 2,90 3,20 3,70 4,00 Längd (m) 8,30 8,60 8,55 8,55 8,55 8,55 Vikt (kg) Antal pinnar (Disc System) Pinndelning (cm) (DiscSystem) Antal pinnar Pinndelning i en rad (cm) Pinndelning (cm) , Ram höjd (mm) Ramdimension (mm) 120x x x x x x120 Dubbelverkande hydraulik och två punkts koppling (+1) 3 (+1) 3 (+1) 3 (+1) Dubbelverkande funktion på draget (+1*) 4 (+1*) 4 (+1*) 4 (+1*) Effektbehov (kw/hk) / / / / / / Hjulpackar dimension AS AS AS AS AS AS Hjulpackare ø (cm) Djuphållnings och utjämningstallrikar hydraulik hydraulik hydraulik hydraulik hydraulik hydraulik Belysning standard standard standard standard standard standard *markör Tiger MT Fyraxlad ramkonstruktion, två rader tallrikar DiscSystem två rader harvpinnar, en rad utjämningstalrik och hjulpackare TopRing packsystem

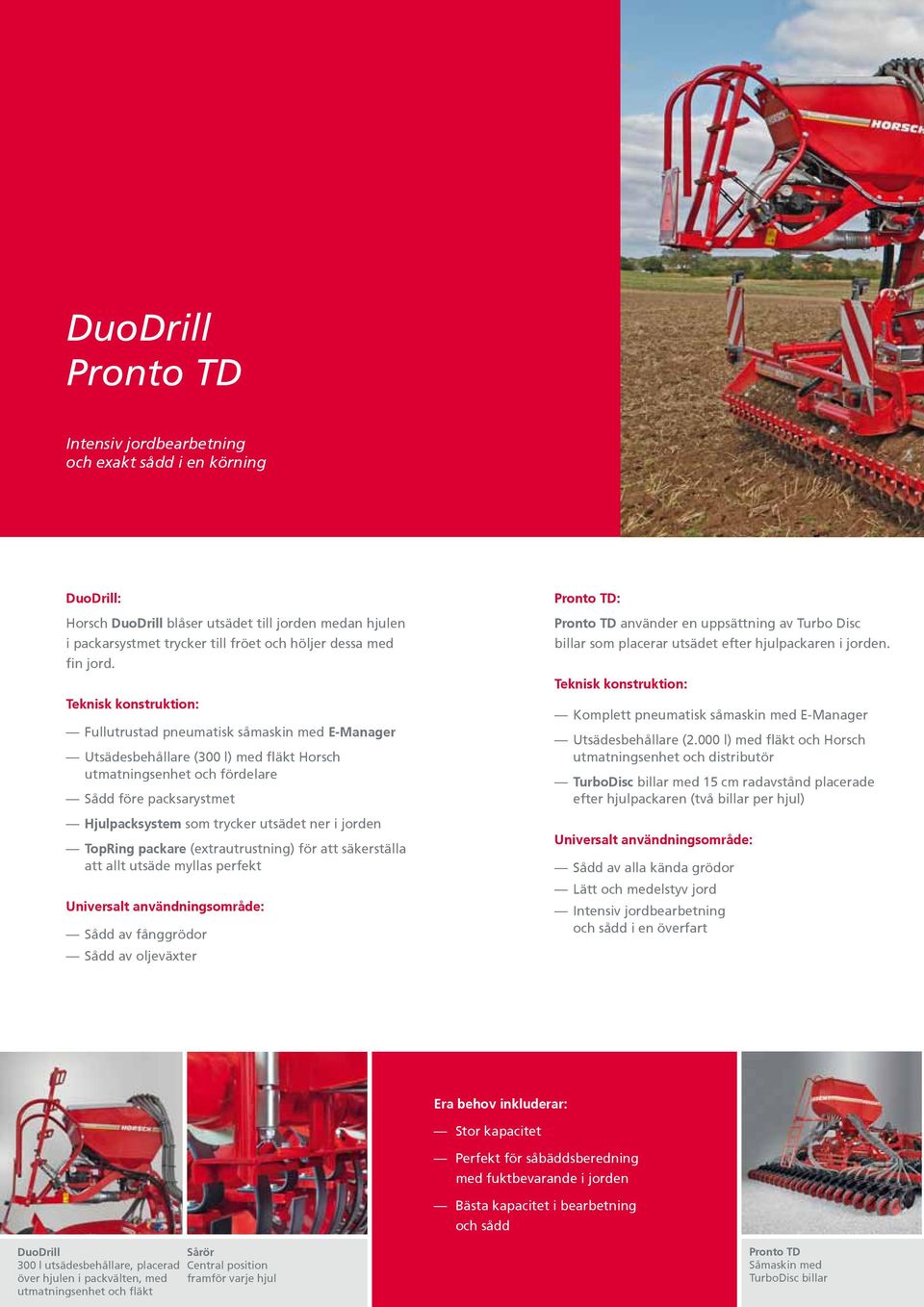

10 DuoDrill Pronto TD Intensiv jordbearbetning och exakt sådd i en körning DuoDrill: Horsch DuoDrill blåser utsädet till jorden medan hjulen i packarsystmet trycker till fröet och höljer dessa med fin jord. Teknisk konstruktion: Fullutrustad pneumatisk såmaskin med E-Manager Utsädesbehållare (300 l) med fläkt Horsch utmatningsenhet och fördelare Sådd före packsarystmet Hjulpacksystem som trycker utsädet ner i jorden TopRing packare (extrautrustning) för att säkerställa att allt utsäde myllas perfekt Universalt användningsområde: Sådd av fånggrödor Sådd av oljeväxter Pronto TD: Pronto TD använder en uppsättning av Turbo Disc billar som placerar utsädet efter hjulpackaren i jorden. Teknisk konstruktion: Komplett pneumatisk såmaskin med E-Manager Utsädesbehållare (2.000 l) med fläkt och Horsch utmatningsenhet och distributör TurboDisc billar med 15 cm radavstånd placerade efter hjulpackaren (två billar per hjul) Universalt användningsområde: Sådd av alla kända grödor Lätt och medelstyv jord Intensiv jordbearbetning och sådd i en överfart Era behov inkluderar: Stor kapacitet Perfekt för såbäddsberedning med fuktbevarande i jorden Bästa kapacitet i bearbetning och sådd DuoDrill Sårör 300 l utsädesbehållare, placerad Central position över hjulen i packvälten, med framför varje hjul utmatningsenhet och fläkt Pronto TD Såmaskin med TurboDisc billar

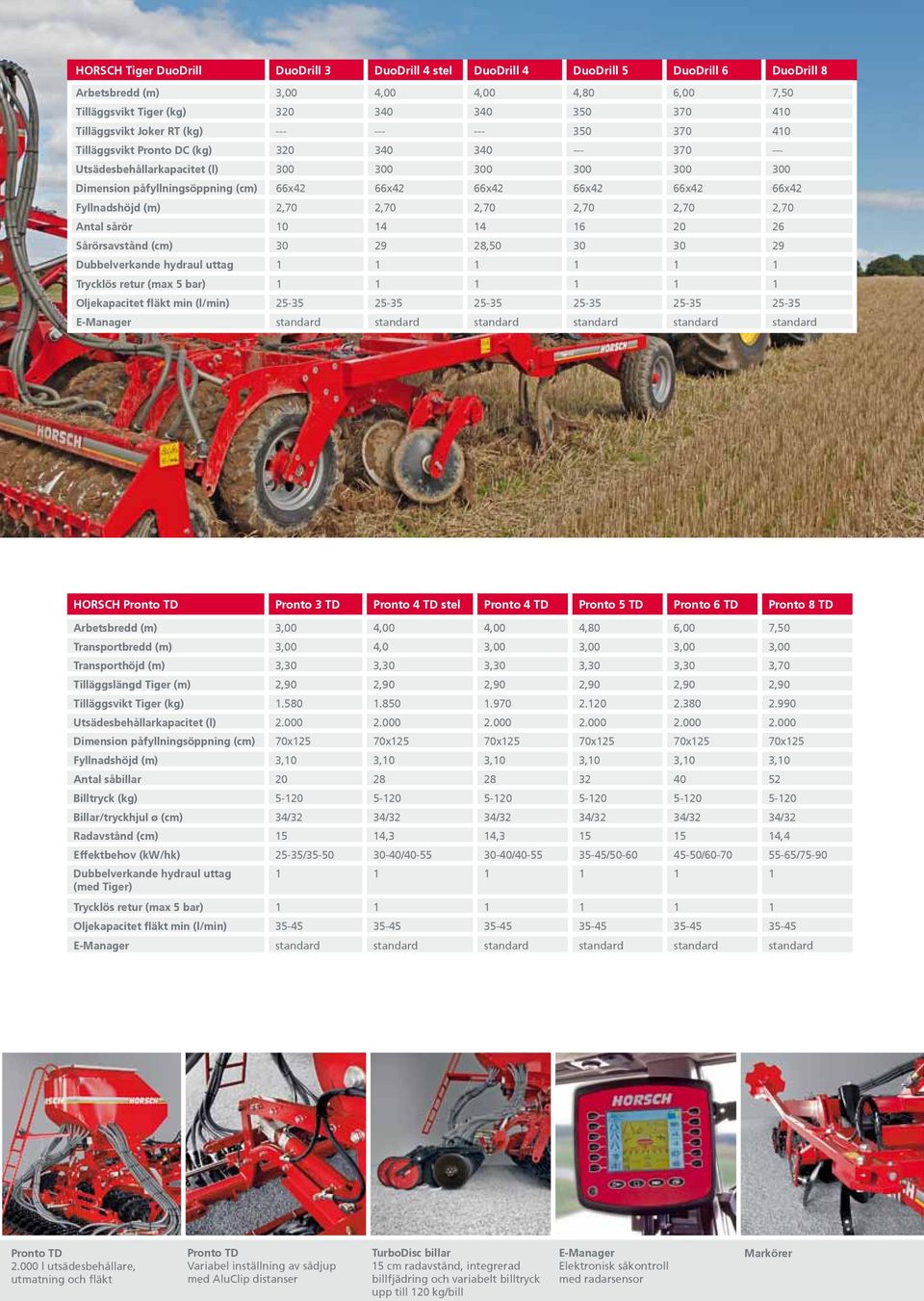

11 HORSCH Tiger DuoDrill DuoDrill 3 DuoDrill 4 stel DuoDrill 4 DuoDrill 5 DuoDrill 6 DuoDrill 8 Arbetsbredd (m) 3,00 4,00 4,00 4,80 6,00 7,50 Tilläggsvikt Tiger (kg) Tilläggsvikt Joker RT (kg) Tilläggsvikt Pronto DC (kg) Utsädesbehållarkapacitet (l) Dimension påfyllningsöppning (cm) 66x42 66x42 66x42 66x42 66x42 66x42 Fyllnadshöjd (m) 2,70 2,70 2,70 2,70 2,70 2,70 Antal sårör Sårörsavstånd (cm) , Dubbelverkande hydraul uttag Trycklös retur (max 5 bar) Oljekapacitet fläkt min (l/min) E-Manager standard standard standard standard standard standard HORSCH Pronto TD Pronto 3 TD Pronto 4 TD stel Pronto 4 TD Pronto 5 TD Pronto 6 TD Pronto 8 TD Arbetsbredd (m) 3,00 4,00 4,00 4,80 6,00 7,50 Transportbredd (m) 3,00 4,0 3,00 3,00 3,00 3,00 Transporthöjd (m) 3,30 3,30 3,30 3,30 3,30 3,70 Tilläggslängd Tiger (m) 2,90 2,90 2,90 2,90 2,90 2,90 Tilläggsvikt Tiger (kg) Utsädesbehållarkapacitet (l) Dimension påfyllningsöppning (cm) 70x125 70x125 70x125 70x125 70x125 70x125 Fyllnadshöjd (m) 3,10 3,10 3,10 3,10 3,10 3,10 Antal såbillar Billtryck (kg) Billar/tryckhjul ø (cm) 34/32 34/32 34/32 34/32 34/32 34/32 Radavstånd (cm) 15 14,3 14, ,4 Effektbehov (kw/hk) 25-35/ / / / / /75-90 Dubbelverkande hydraul uttag (med Tiger) Trycklös retur (max 5 bar) Oljekapacitet fläkt min (l/min) E-Manager standard standard standard standard standard standard Pronto TD l utsädesbehållare, utmatning och fläkt Pronto TD Variabel inställning av sådjup med AluClip distanser TurboDisc billar 15 cm radavstånd, integrerad billfjädring och variabelt billtryck upp till 120 kg/bill E-Manager Elektronisk såkontroll med radarsensor Markörer

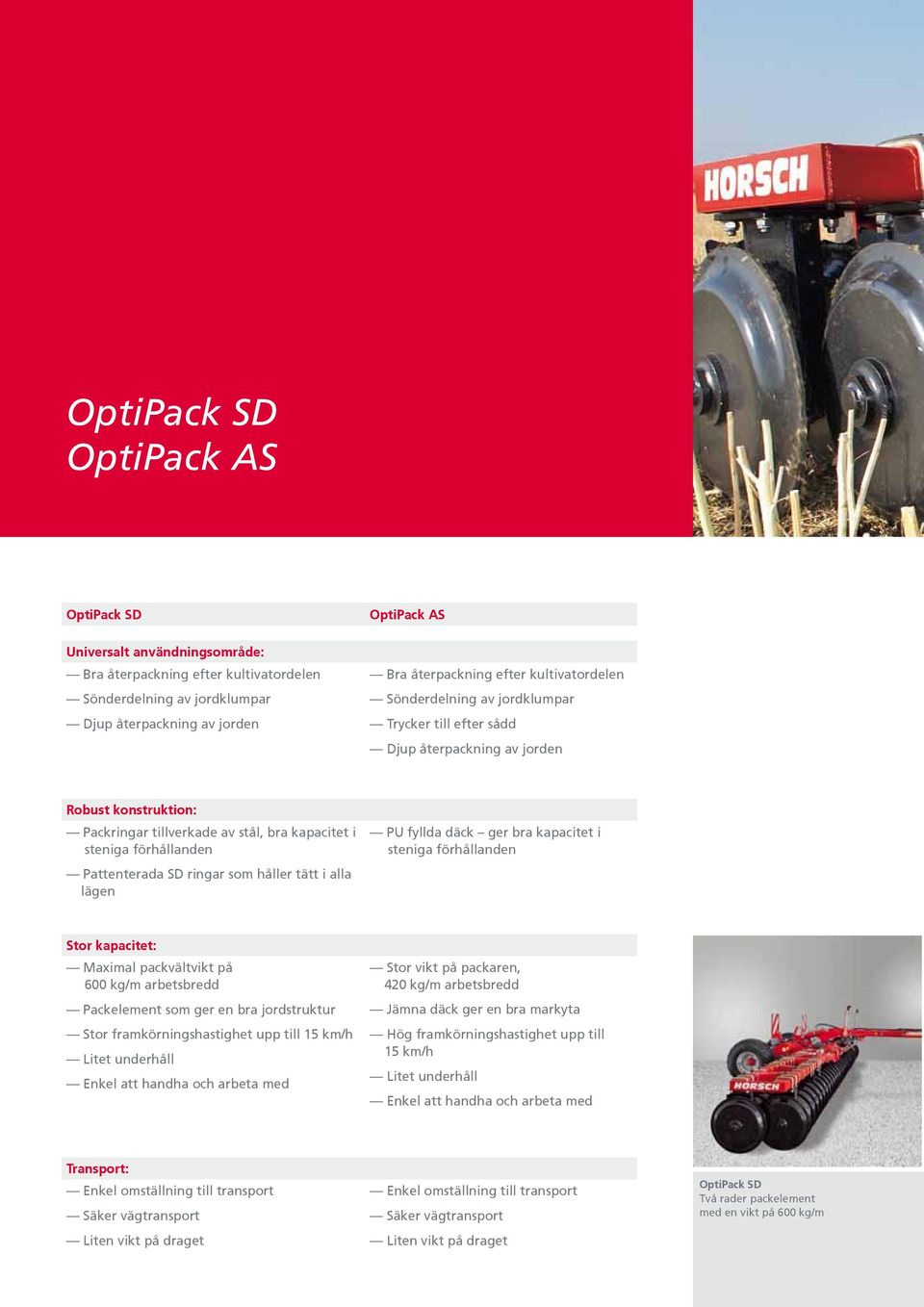

12 OptiPack SD OptiPack AS OptiPack SD OptiPack AS Universalt användningsområde: Bra återpackning efter kultivatordelen Sönderdelning av jordklumpar Djup återpackning av jorden Bra återpackning efter kultivatordelen Sönderdelning av jordklumpar Trycker till efter sådd Djup återpackning av jorden Robust konstruktion: Packringar tillverkade av stål, bra kapacitet i steniga förhållanden Pattenterada SD ringar som håller tätt i alla lägen PU fyllda däck ger bra kapacitet i steniga förhållanden Stor kapacitet: Maximal packvältvikt på 600 kg/m arbetsbredd Packelement som ger en bra jordstruktur Stor framkörningshastighet upp till 15 km/h Litet underhåll Enkel att handha och arbeta med Stor vikt på packaren, 420 kg/m arbetsbredd Jämna däck ger en bra markyta Hög framkörningshastighet upp till 15 km/h Litet underhåll Enkel att handha och arbeta med Transport: Enkel omställning till transport Säker vägtransport Liten vikt på draget Enkel omställning till transport Säker vägtransport Liten vikt på draget OptiPack SD Två rader packelement med en vikt på 600 kg/m

13 HORSCH OptiPack AS OptiPack 10 AS OptiPack 12 AS Arbetsbredd (m) 10,10 12,40 Transportbredd (m) 3,00 3,00 Transporthöjd (m) 3,15 3,75 Längd transport/arbete (m) 6,90/6,90 7,60/7,60 Vikt (kg) Överförd vikt (kg) Antal hjul Hjulpackare ø (cm) Däck (med PU-fyllning) 185/65 R15 AS 185/65 R15 AS Dubbelverkande hydraul uttag 1 1 Effektbehov (kw/hk) 45-75/ / Belysning standard standard HORSCH OptiPack SD OptiPack 4 SD OptiPack 5 SD OptiPack 6 SD OptiPack 8 SD Arbetsbredd (m) 4,50 5,70 6,40 7,80 Transportbredd (m) 2,95 2,95 2,95 2,95 Transporthöjd (m) 2,55 3,15 3,45 4,00 Längd (m) 5,15 5,15 5,95 6,65 Vikt (kg) Överförd vikt (kg) Antal element i packvälten 2/39 2/49 2/55 2/67 SD-Disc ø (cm) Hjuldimension, chassi 400/ / / / Dubbelverkande hydraul uttag Effektbehov från (kw/hk) 30-45/ / / / Belysning standard standard standard standard Självrengörande intensiv återpackning med element OptiPack SD Chassi för vägtransport Flexibel dödäckfyllning för ökad packningsförmåga med ökad vikt OptiPack AS med flexibel hjulpackare

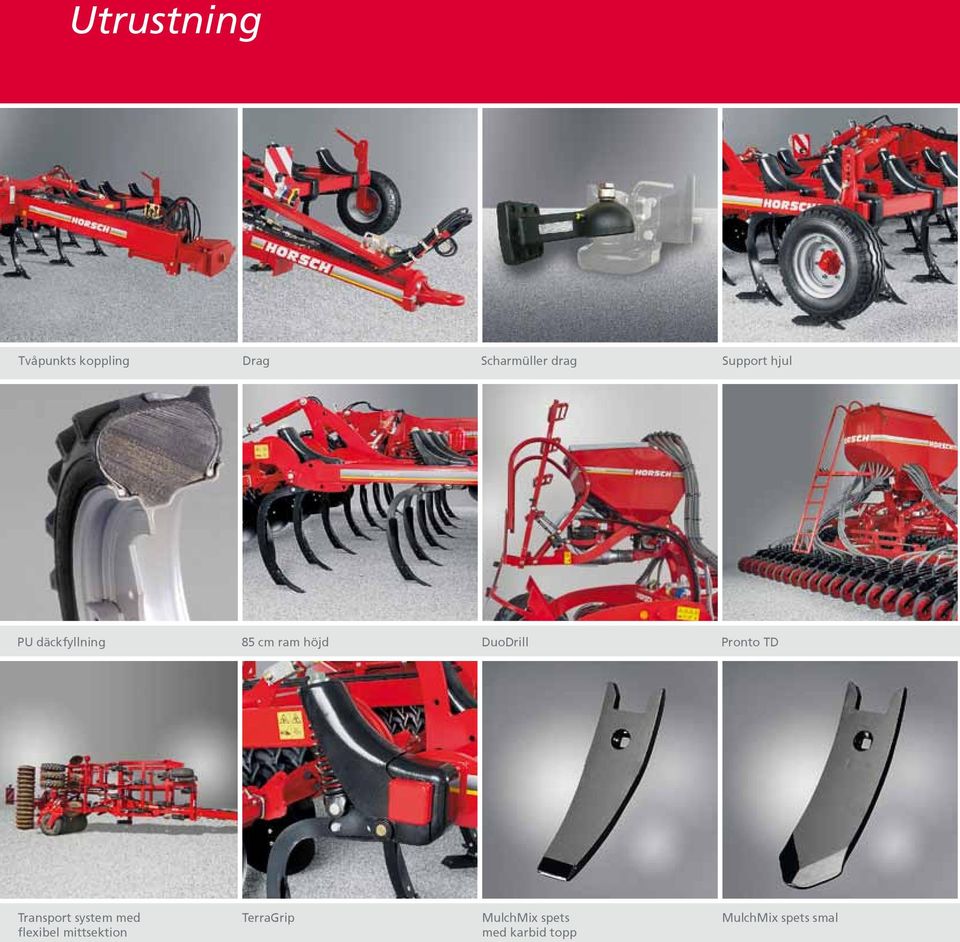

14 Utrustning Tvåpunkts koppling Drag Scharmüller drag Support hjul PU däckfyllning 85 cm ram höjd DuoDrill Pronto TD Transport system med flexibel mittsektion TerraGrip MulchMix spets med karbid topp MulchMix spets smal

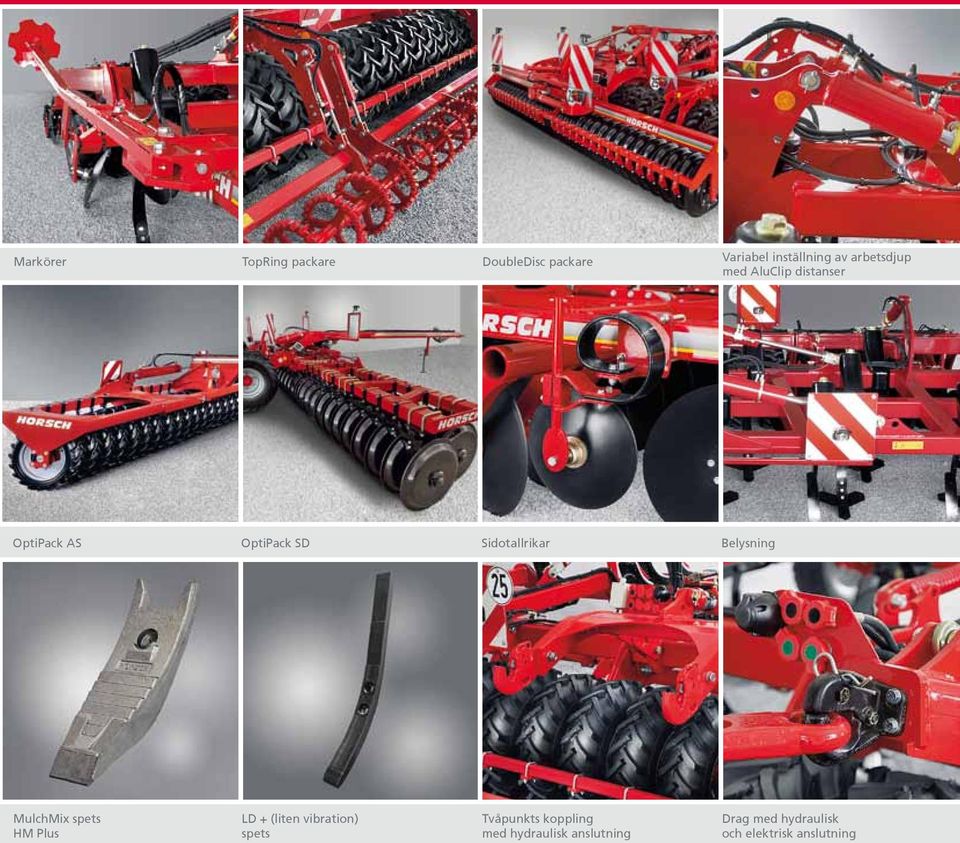

15 Markörer TopRing packare DoubleDisc packare Variabel inställning av arbetsdjup med AluClip distanser OptiPack AS OptiPack SD Sidotallrikar Belysning MulchMix spets HM Plus LD + (liten vibration) spets Tvåpunkts koppling med hydraulisk anslutning Drag med hydraulisk och elektrisk anslutning

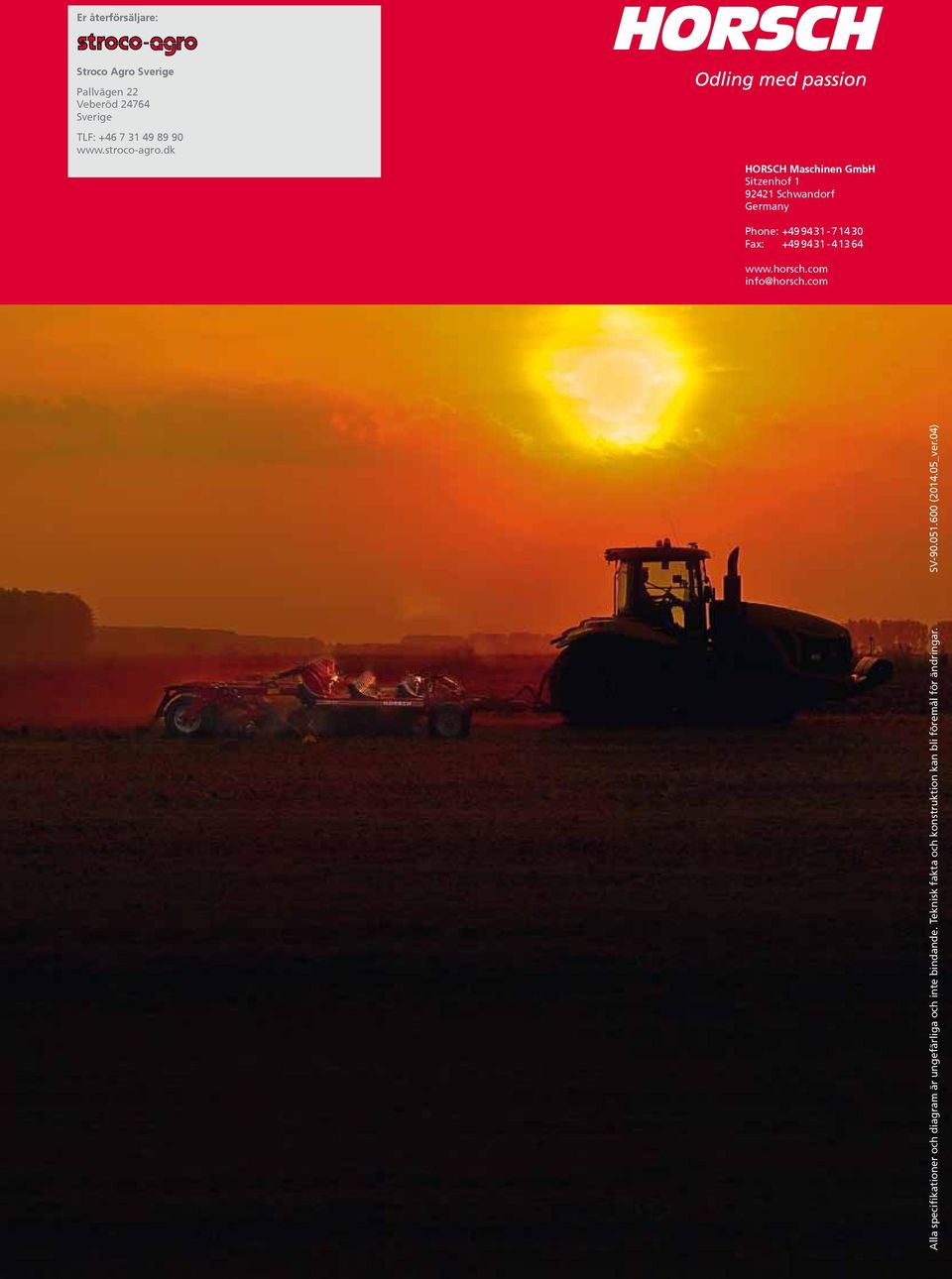

16 Er återförsäljare: Stroco Agro Sverige Pallvägen 22 Veberöd Sverige TLF: HORSCH Maschinen GmbH Sitzenhof Schwandorf Germany Phone: Fax: info@horsch.com Alla specifikationer och diagram är ungefärliga och inte bindande. Teknisk fakta och konstruktion kan bli föremål för ändringar. SV ( _ver.04)
