1 Advoco NetPBX Konfiguration av Yealink SIP IP-telefoner 15 juli 2011

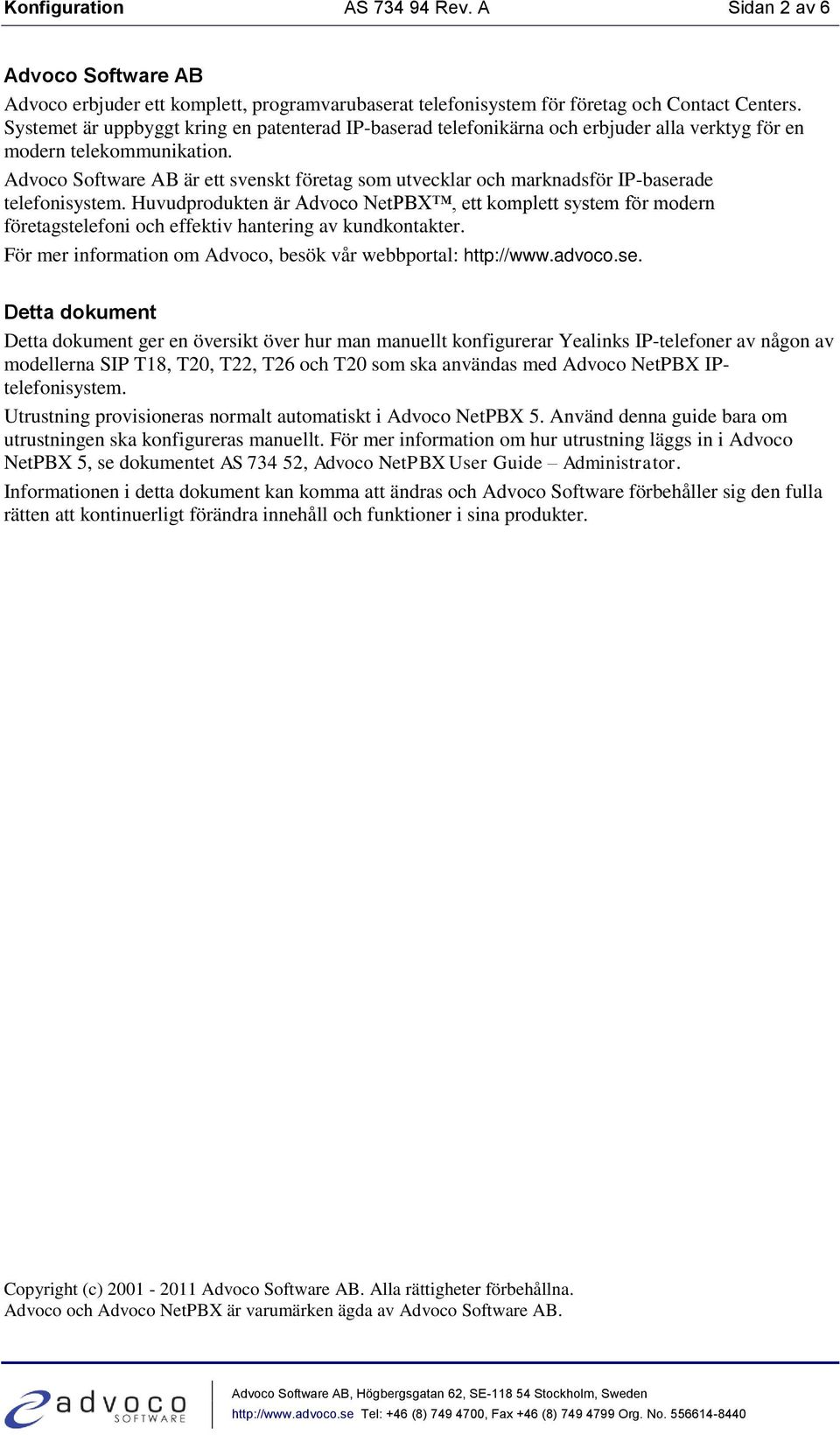

2 Konfiguration AS Rev. A Sidan 2 av 6 Advoco Software AB Advoco erbjuder ett komplett, programvarubaserat telefonisystem för företag och Contact Centers. Systemet är uppbyggt kring en patenterad IP-baserad telefonikärna och erbjuder alla verktyg för en modern telekommunikation. Advoco Software AB är ett svenskt företag som utvecklar och marknadsför IP-baserade telefonisystem. Huvudprodukten är Advoco NetPBX, ett komplett system för modern företagstelefoni och effektiv hantering av kundkontakter. För mer information om Advoco, besök vår webbportal: Detta dokument Detta dokument ger en översikt över hur man manuellt konfigurerar Yealinks IP-telefoner av någon av modellerna SIP T18, T20, T22, T26 och T20 som ska användas med Advoco NetPBX IPtelefonisystem. Utrustning provisioneras normalt automatiskt i Advoco NetPBX 5. Använd denna guide bara om utrustningen ska konfigureras manuellt. För mer information om hur utrustning läggs in i Advoco NetPBX 5, se dokumentet AS , Advoco NetPBX User Guide Administrator. Informationen i detta dokument kan komma att ändras och Advoco Software förbehåller sig den fulla rätten att kontinuerligt förändra innehåll och funktioner i sina produkter. Copyright (c) Advoco Software AB. Alla rättigheter förbehållna. Advoco och Advoco NetPBX är varumärken ägda av Advoco Software AB.

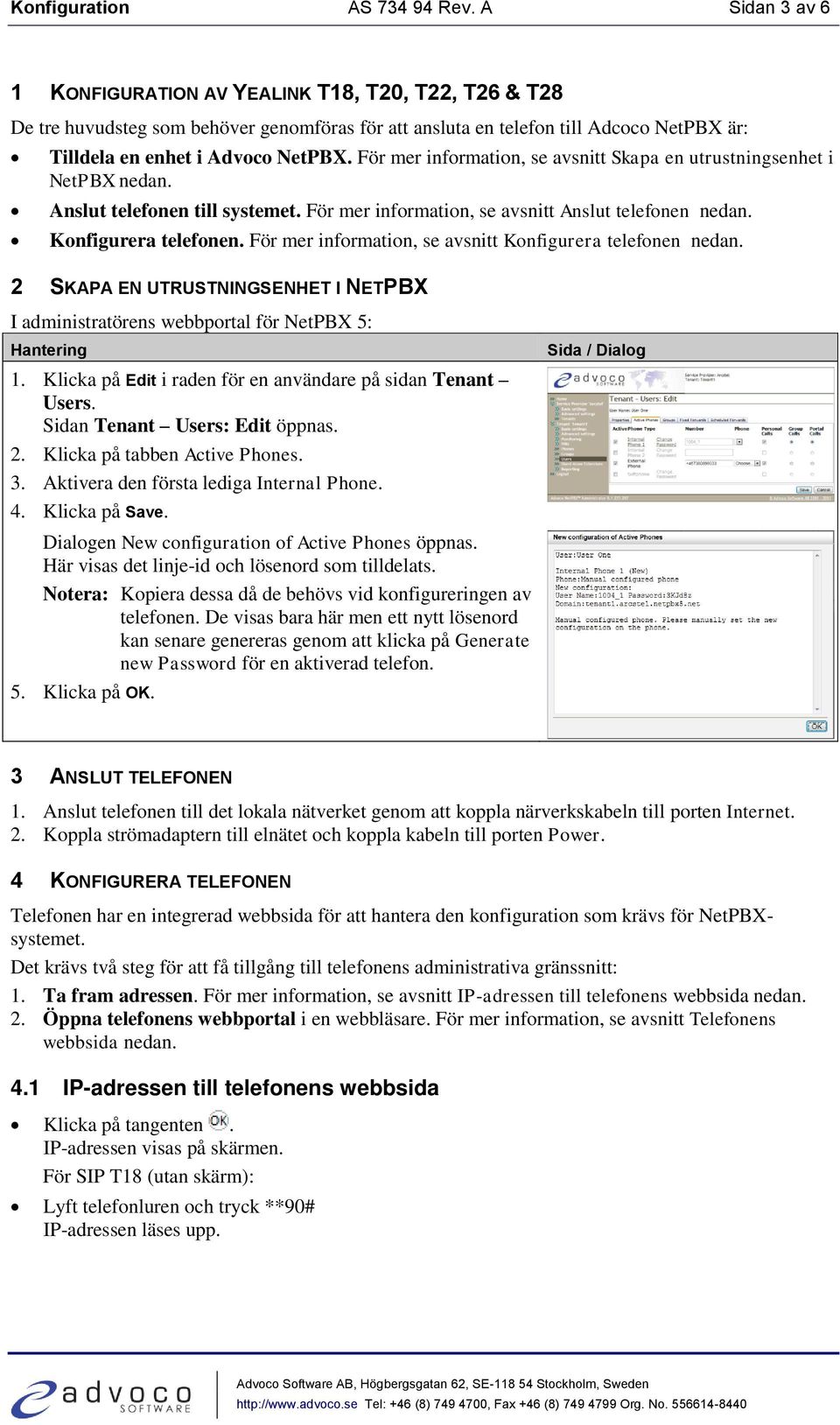

3 Konfiguration AS Rev. A Sidan 3 av 6 1 KONFIGURATION AV YEALINK T18, T20, T22, T26 & T28 De tre huvudsteg som behöver genomföras för att ansluta en telefon till Adcoco NetPBX är: Tilldela en enhet i Advoco NetPBX. För mer information, se avsnitt Skapa en utrustningsenhet i NetPBX nedan. Anslut telefonen till systemet. För mer information, se avsnitt Anslut telefonen nedan. Konfigurera telefonen. För mer information, se avsnitt Konfigurera telefonen nedan. 2 SKAPA EN UTRUSTNINGSENHET I NETPBX I administratörens webbportal för NetPBX 5: 1. Klicka på Edit i raden för en användare på sidan Tenant Users. Sidan Tenant Users: Edit öppnas. 2. Klicka på tabben Active Phones. 3. Aktivera den första lediga Internal Phone. 4. Klicka på Save. Dialogen New configuration of Active Phones öppnas. Här visas det linje-id och lösenord som tilldelats. Notera: Kopiera dessa då de behövs vid konfigureringen av telefonen. De visas bara här men ett nytt lösenord kan senare genereras genom att klicka på Generate new Password för en aktiverad telefon. 5. Klicka på OK. Sida / Dialog 3 ANSLUT TELEFONEN 1. Anslut telefonen till det lokala nätverket genom att koppla närverkskabeln till porten Internet. 2. Koppla strömadaptern till elnätet och koppla kabeln till porten Power. 4 KONFIGURERA TELEFONEN Telefonen har en integrerad webbsida för att hantera den konfiguration som krävs för NetPBXsystemet. Det krävs två steg för att få tillgång till telefonens administrativa gränssnitt: 1. Ta fram adressen. För mer information, se avsnitt IP-adressen till telefonens webbsida nedan. 2. Öppna telefonens webbportal i en webbläsare. För mer information, se avsnitt Telefonens webbsida nedan. 4.1 IP-adressen till telefonens webbsida Klicka på tangenten. IP-adressen visas på skärmen. För SIP T18 (utan skärm): Lyft telefonluren och tryck **90# IP-adressen läses upp.

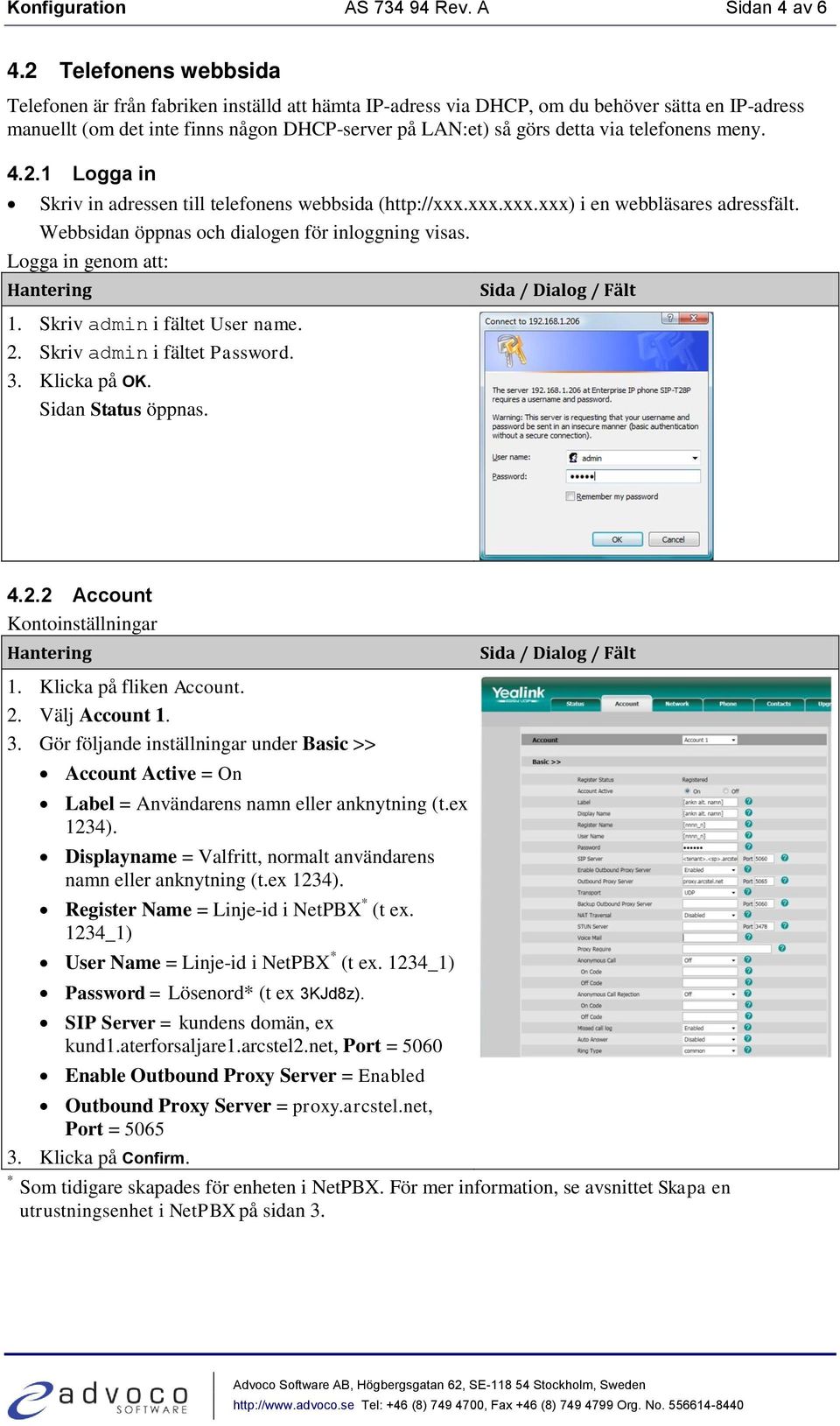

4 Konfiguration AS Rev. A Sidan 4 av Telefonens webbsida Telefonen är från fabriken inställd att hämta IP-adress via DHCP, om du behöver sätta en IP-adress manuellt (om det inte finns någon DHCP-server på LAN:et) så görs detta via telefonens meny Logga in Skriv in adressen till telefonens webbsida ( i en webbläsares adressfält. Webbsidan öppnas och dialogen för inloggning visas. Logga in genom att: 1. Skriv admin i fältet User name. 2. Skriv admin i fältet Password. 3. Klicka på OK. Sidan Status öppnas Account Kontoinställningar 1. Klicka på fliken Account. 2. Välj Account Gör följande inställningar under Basic >> Account Active = On Label = Användarens namn eller anknytning (t.ex 1234). Displayname = Valfritt, normalt användarens namn eller anknytning (t.ex 1234). Register Name = Linje-id i NetPBX * (t ex. 1234_1) User Name = Linje-id i NetPBX * (t ex. 1234_1) Password = Lösenord* (t ex 3KJd8z). SIP Server = kundens domän, ex kund1.aterforsaljare1.arcstel2.net, Port = 5060 Enable Outbound Proxy Server = Enabled Outbound Proxy Server = proxy.arcstel.net, Port = Klicka på Confirm. * Som tidigare skapades för enheten i NetPBX. För mer information, se avsnittet Skapa en utrustningsenhet i NetPBX på sidan 3.

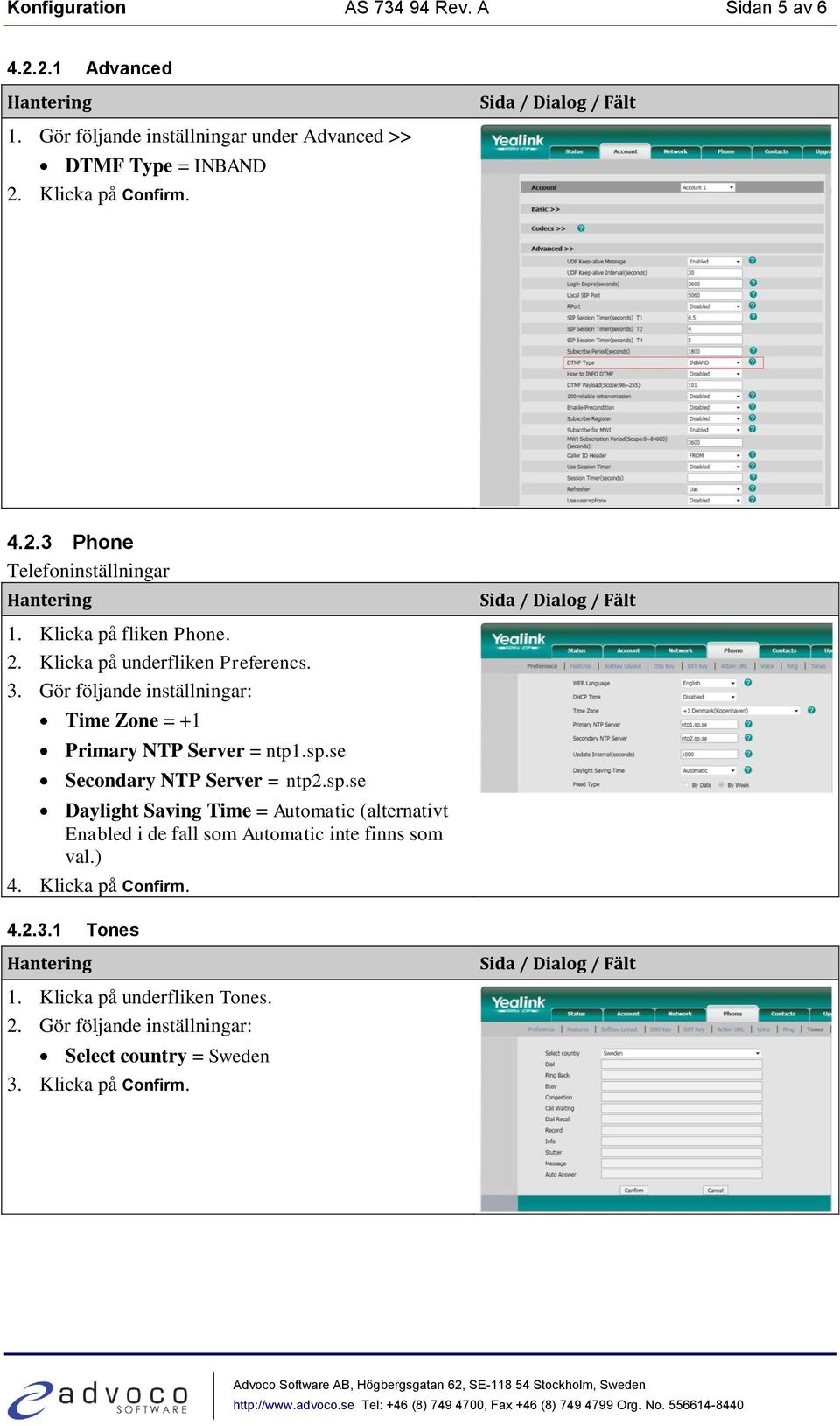

5 Konfiguration AS Rev. A Sidan 5 av Advanced 1. Gör följande inställningar under Advanced >> DTMF Type = INBAND 2. Klicka på Confirm Phone Telefoninställningar 1. Klicka på fliken Phone. 2. Klicka på underfliken Preferencs. 3. Gör följande inställningar: Time Zone = +1 Primary NTP Server = ntp1.sp.se Secondary NTP Server = ntp2.sp.se Daylight Saving Time = Automatic (alternativt Enabled i de fall som Automatic inte finns som val.) 4. Klicka på Confirm Tones 1. Klicka på underfliken Tones. 2. Gör följande inställningar: Select country = Sweden 3. Klicka på Confirm.

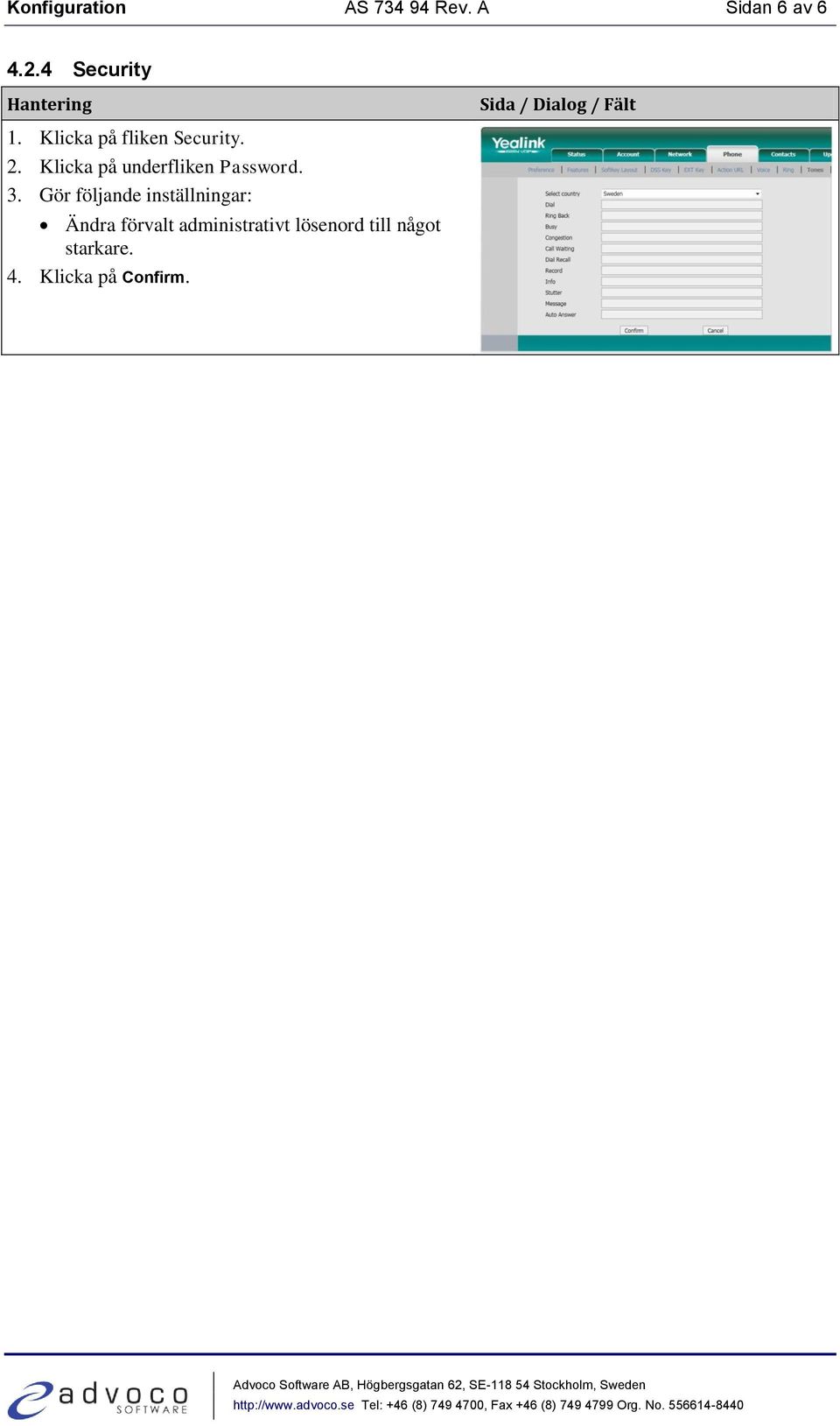

6 Konfiguration AS Rev. A Sidan 6 av Security 1. Klicka på fliken Security. 2. Klicka på underfliken Password. 3. Gör följande inställningar: Ändra förvalt administrativt lösenord till något starkare. 4. Klicka på Confirm.
