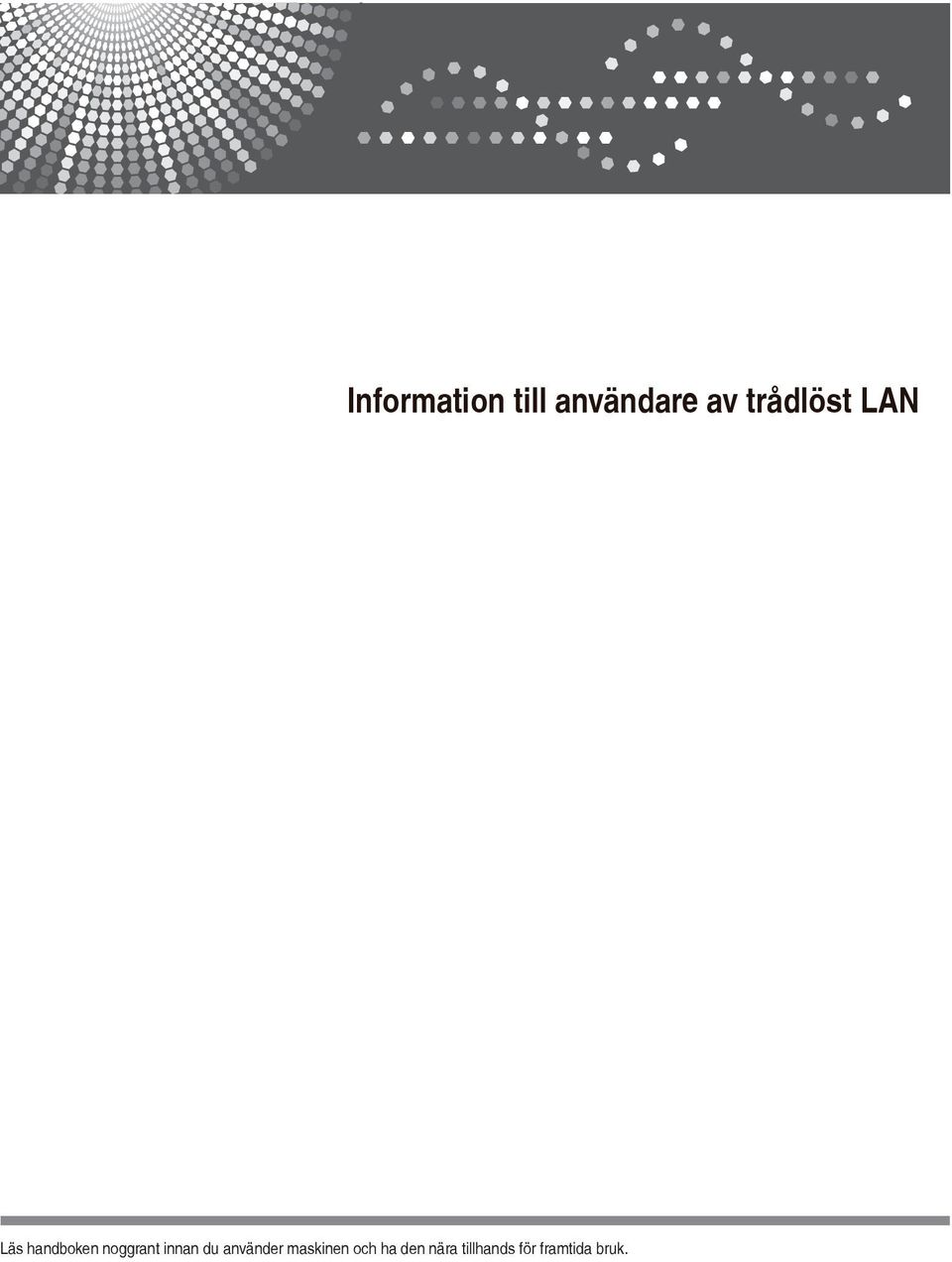

1 Information till användare av trådlöst LAN Läs handboken noggrant innan du använder maskinen och ha den nära tillhands för framtida bruk.

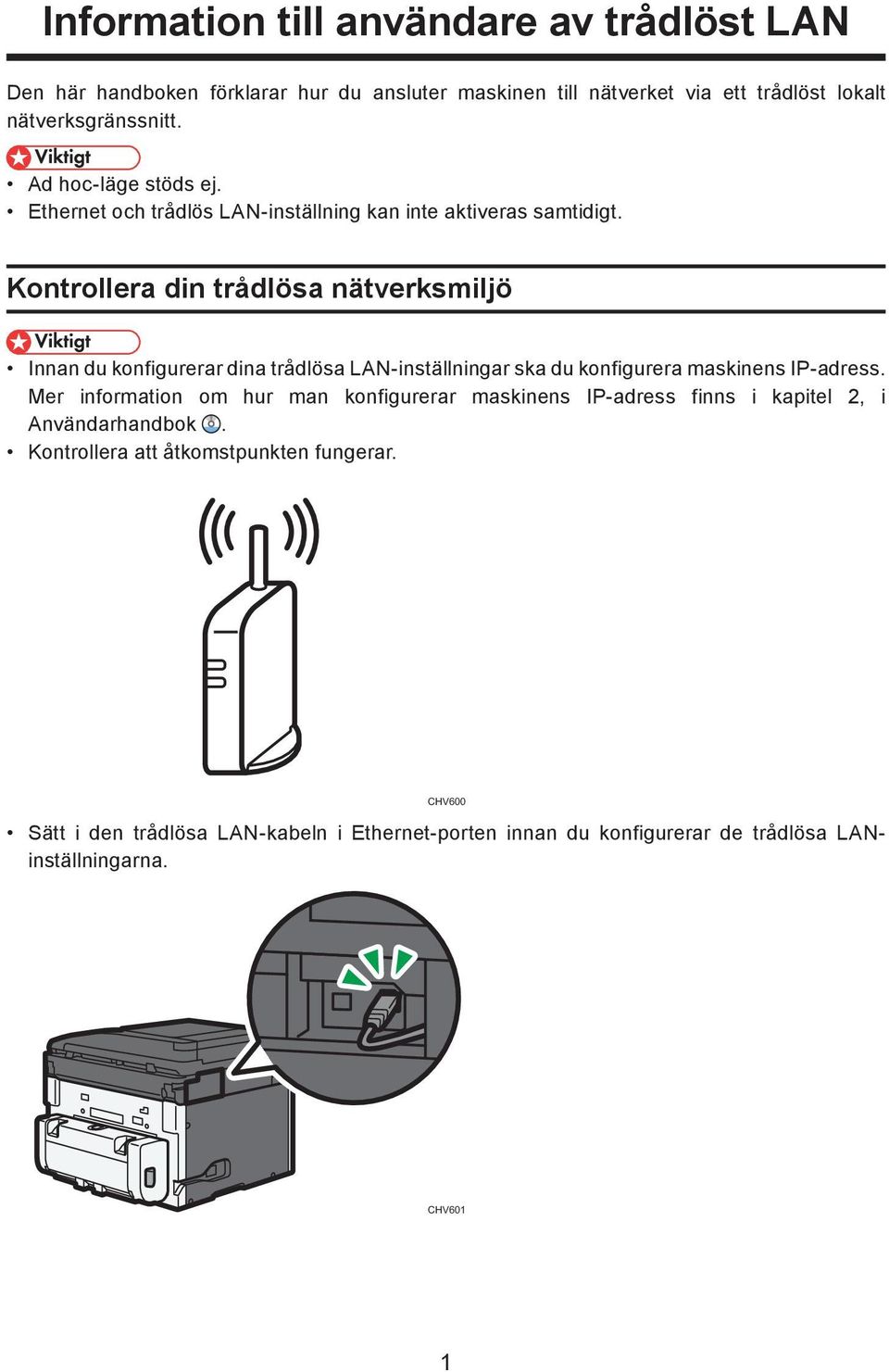

2 Information till användare av trådlöst LAN Den här handboken förklarar hur du ansluter maskinen till nätverket via ett trådlöst lokalt nätverksgränssnitt. Ad hoc-läge stöds ej. Ethernet och trådlös LAN-inställning kan inte aktiveras samtidigt. Kontrollera din trådlösa nätverksmiljö Innan du konfigurerar dina trådlösa LAN-inställningar ska du konfigurera maskinens IP-adress. Mer information om hur man konfigurerar maskinens IP-adress finns i kapitel 2, i Användarhandbok. Kontrollera att åtkomstpunkten fungerar. CHV600 Sätt i den trådlösa LAN-kabeln i Ethernet-porten innan du konfigurerar de trådlösa LANinställningarna. CHV601 1

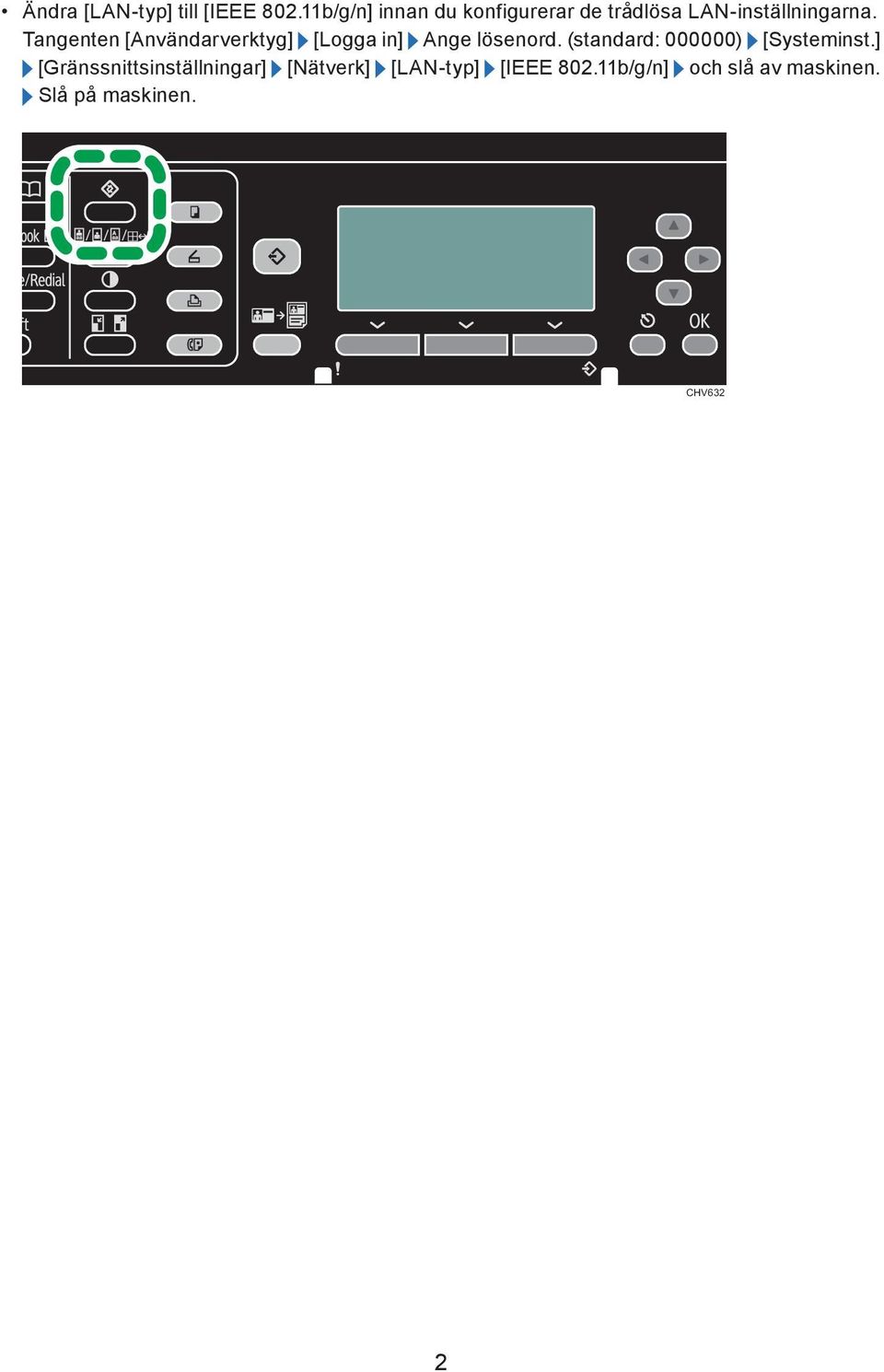

3 Ändra [LAN-typ] till [IEEE b/g/n] innan du konfigurerar de trådlösa LAN-inställningarna. Tangenten [Användarverktyg] [Logga in] Ange lösenord. (standard: ) [Systeminst.] [Gränssnittsinställningar] [Nätverk] [LAN-typ] [IEEE b/g/n] och slå av maskinen. Slå på maskinen. CHV632 2

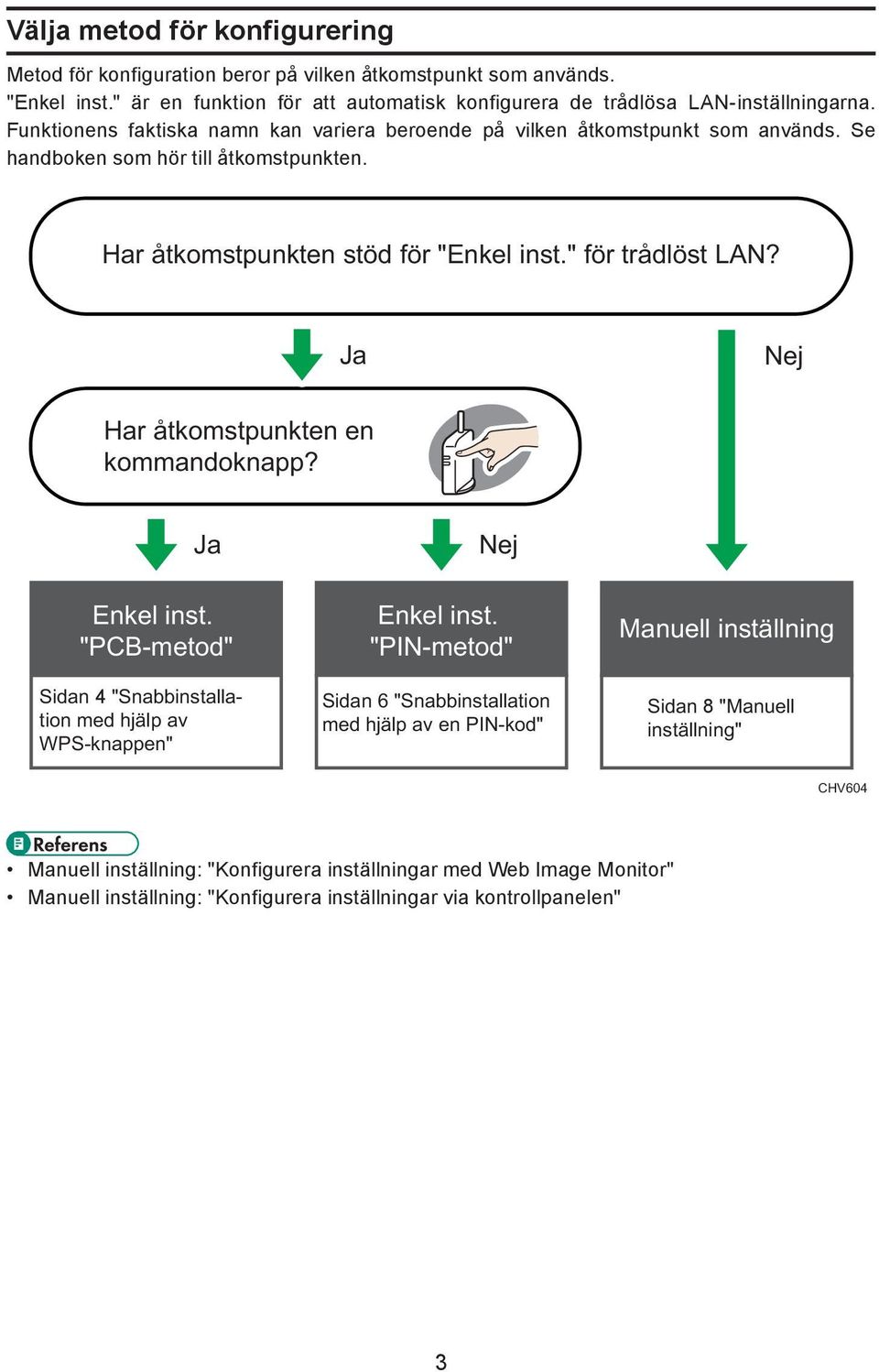

4 Välja metod för konfigurering Metod för konfiguration beror på vilken åtkomstpunkt som används. "Enkel inst." är en funktion för att automatisk konfigurera de trådlösa LAN-inställningarna. Funktionens faktiska namn kan variera beroende på vilken åtkomstpunkt som används. Se handboken som hör till åtkomstpunkten. Har åtkomstpunkten stöd för "Enkel inst." för trådlöst LAN? Ja Nej Har åtkomstpunkten en kommandoknapp? Ja Enkel inst. "PCB-metod" Sidan 4 "Snabbinstallation med hjälp av WPS-knappen" Nej Enkel inst. "PIN-metod" Sidan 6 "Snabbinstallation med hjälp av en PIN-kod" Manuell inställning Sidan 8 "Manuell inställning" CHV604 Manuell inställning: "Konfigurera inställningar med Web Image Monitor" Manuell inställning: "Konfigurera inställningar via kontrollpanelen" 3

5 Snabbinstallation med WPS-knappen 1. Slå på maskinen. 2. Tryck på [Användarverktyg]. CHV Tryck på [Logga in]. CHV Ange lösenordet och tryck på [OK]. Om det är första gången du loggar in anger du standardlösenordet "000000". 5. Tryck på [ ] eller [ ] för att visa [Systeminst.] och tryck sedan på [OK]. 6. Tryck på [ ] eller [ ] för att visa [Gränssnittsinställningar] och tryck sedan på [OK]. 7. Tryck på [ ] eller [ ] för att visa [IEEE ] och tryck sedan på [OK]. 8. Tryck på [ ] eller [ ] för att visa [Enkel inst.] och tryck sedan på [OK]. IEEE b/g/n Detalj. inst. Enkel inst. Aktuell status 1/1 4

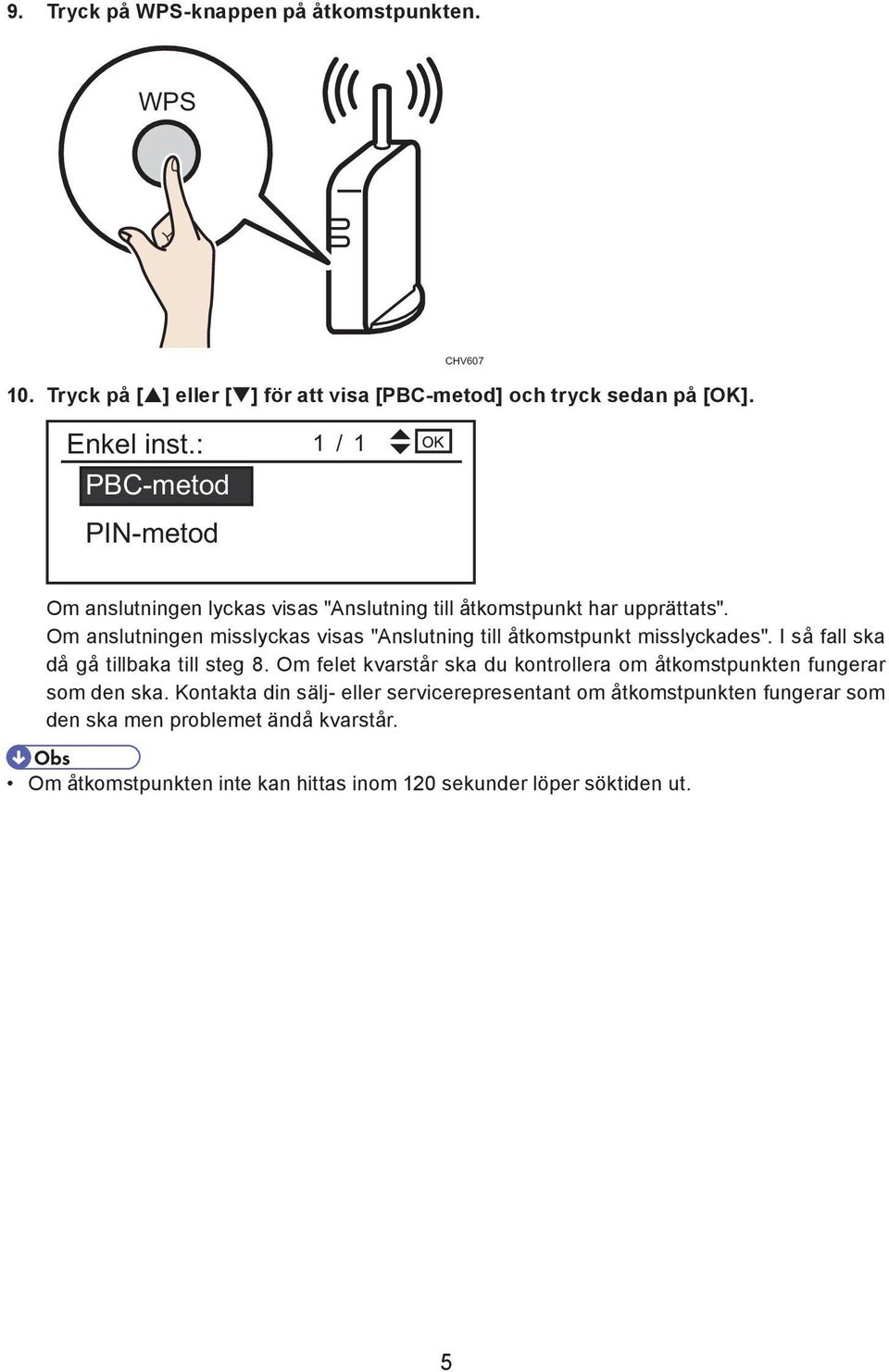

6 9. Tryck på WPS-knappen på åtkomstpunkten. WPS CHV Tryck på [ ] eller [ ] för att visa [PBC-metod] och tryck sedan på [OK]. Enkel inst.: PBC-metod 1/1 PIN-metod Om anslutningen lyckas visas "Anslutning till åtkomstpunkt har upprättats". Om anslutningen misslyckas visas "Anslutning till åtkomstpunkt misslyckades". I så fall ska då gå tillbaka till steg 8. Om felet kvarstår ska du kontrollera om åtkomstpunkten fungerar som den ska. Kontakta din sälj- eller servicerepresentant om åtkomstpunkten fungerar som den ska men problemet ändå kvarstår. Om åtkomstpunkten inte kan hittas inom 120 sekunder löper söktiden ut. 5

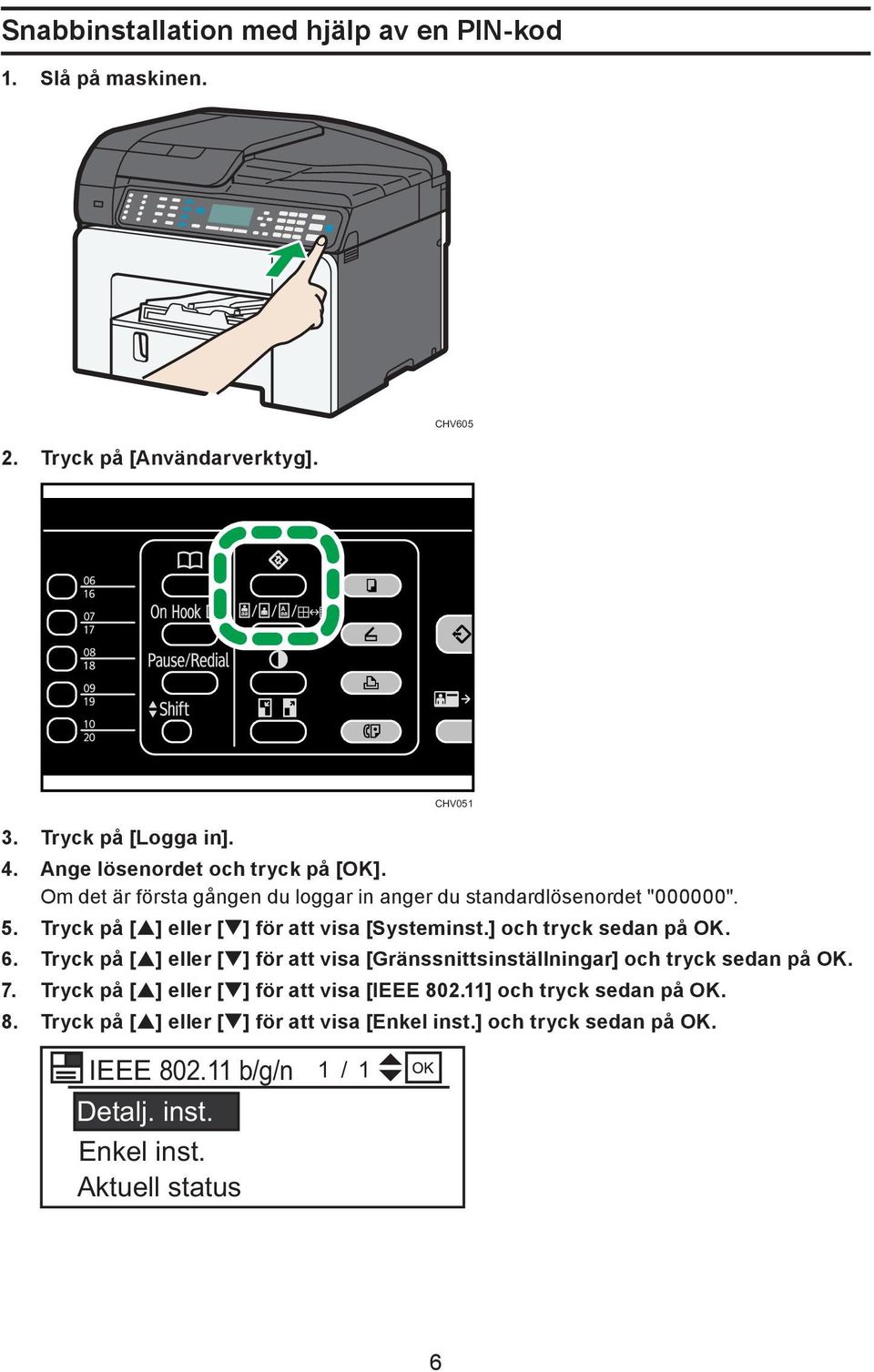

7 Snabbinstallation med hjälp av en PIN-kod 1. Slå på maskinen. 2. Tryck på [Användarverktyg]. CHV Tryck på [Logga in]. CHV Ange lösenordet och tryck på [OK]. Om det är första gången du loggar in anger du standardlösenordet "000000". 5. Tryck på [ ] eller [ ] för att visa [Systeminst.] och tryck sedan på OK. 6. Tryck på [ ] eller [ ] för att visa [Gränssnittsinställningar] och tryck sedan på OK. 7. Tryck på [ ] eller [ ] för att visa [IEEE ] och tryck sedan på OK. 8. Tryck på [ ] eller [ ] för att visa [Enkel inst.] och tryck sedan på OK. IEEE b/g/n Detalj. inst. Enkel inst. Aktuell status 1/1 6

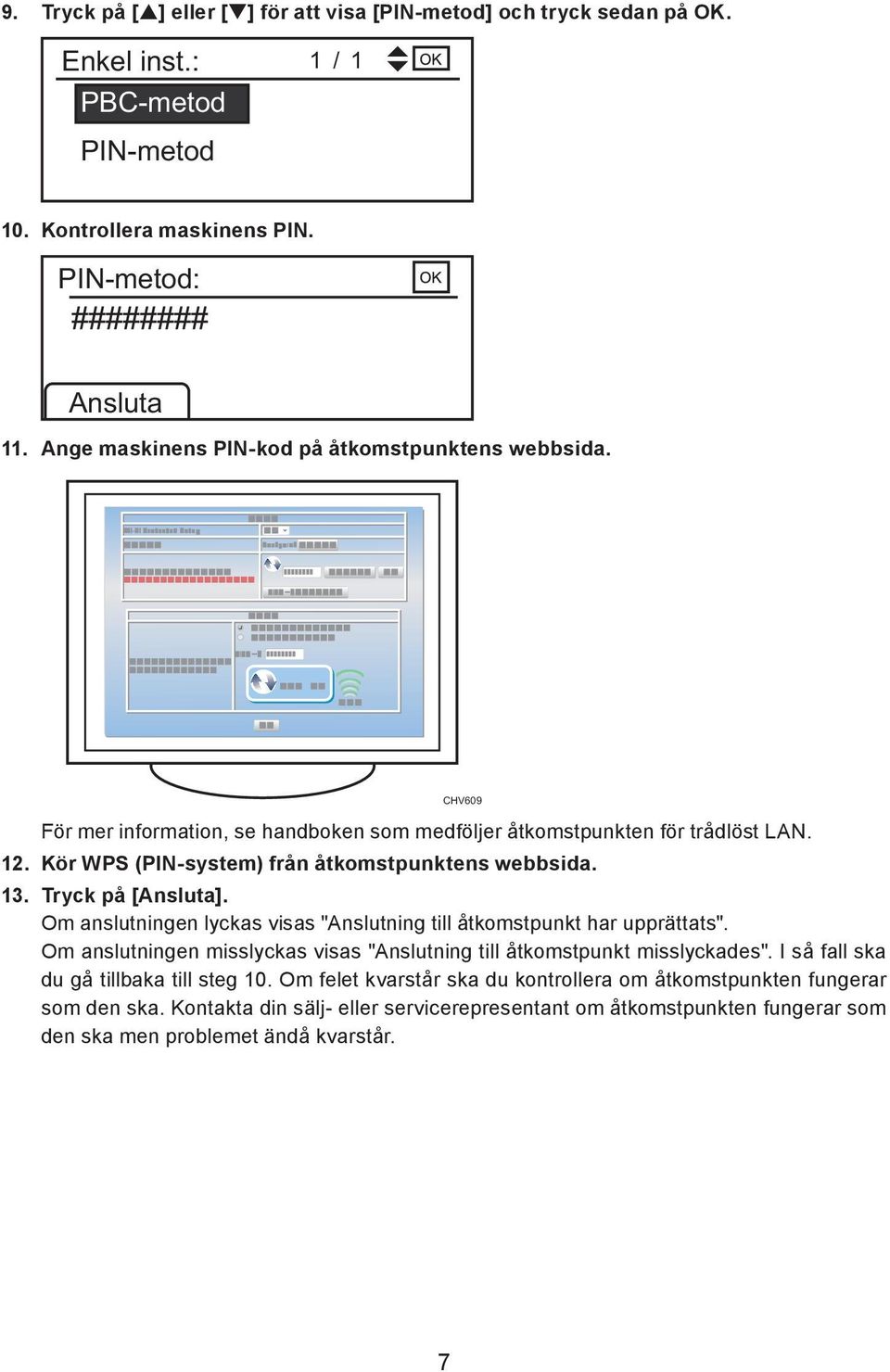

8 9. Tryck på [ ] eller [ ] för att visa [PIN-metod] och tryck sedan på OK. Enkel inst.: PBC-metod 1/1 PIN-metod 10. Kontrollera maskinens PIN. PIN-metod: Ansluta 11. Ange maskinens PIN-kod på åtkomstpunktens webbsida. CHV609 För mer information, se handboken som medföljer åtkomstpunkten för trådlöst LAN. 12. Kör WPS (PIN-system) från åtkomstpunktens webbsida. 13. Tryck på [Ansluta]. Om anslutningen lyckas visas "Anslutning till åtkomstpunkt har upprättats". Om anslutningen misslyckas visas "Anslutning till åtkomstpunkt misslyckades". I så fall ska du gå tillbaka till steg 10. Om felet kvarstår ska du kontrollera om åtkomstpunkten fungerar som den ska. Kontakta din sälj- eller servicerepresentant om åtkomstpunkten fungerar som den ska men problemet ändå kvarstår. 7

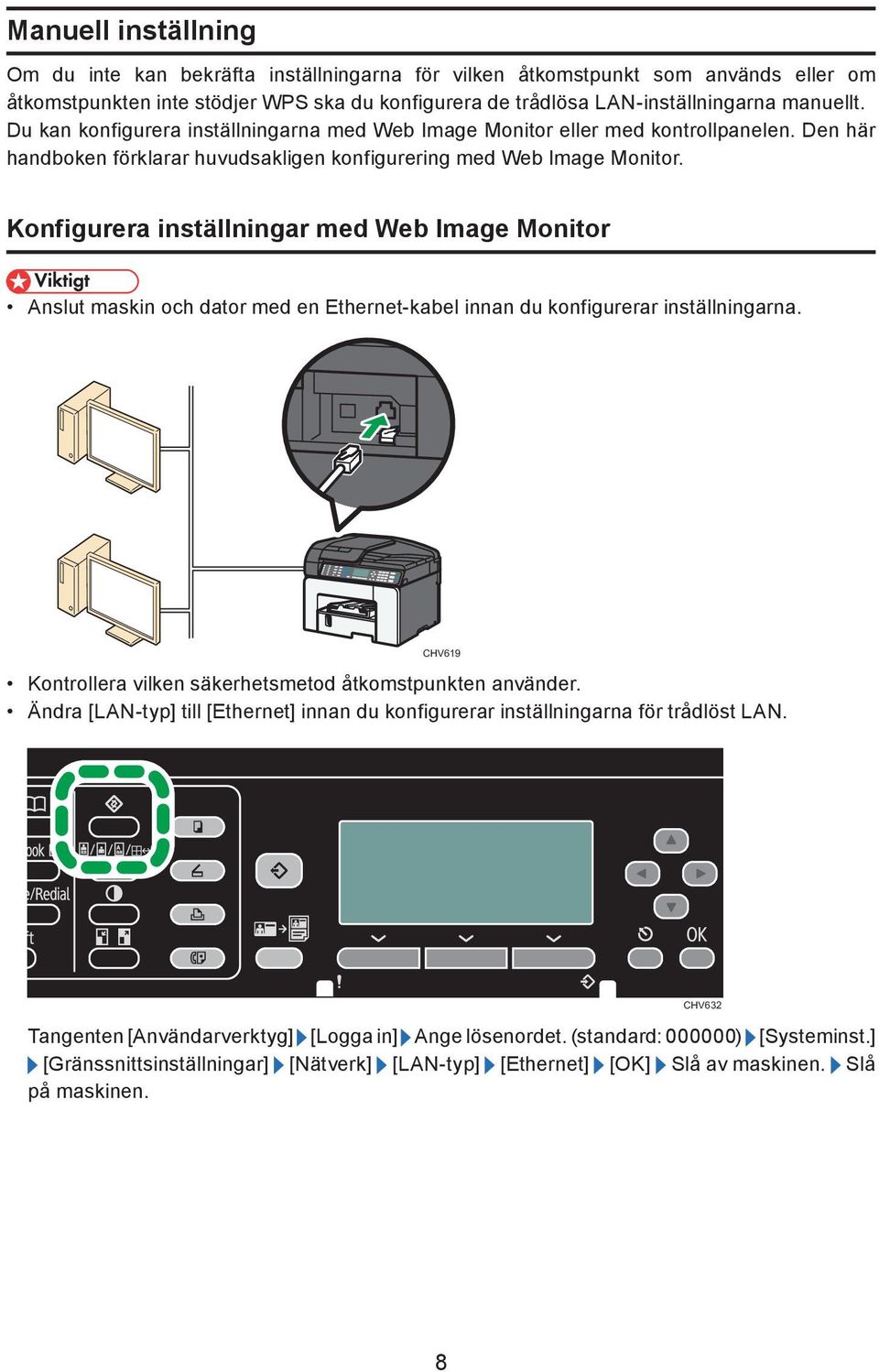

9 Manuell inställning Om du inte kan bekräfta inställningarna för vilken åtkomstpunkt som används eller om åtkomstpunkten inte stödjer WPS ska du konfigurera de trådlösa LAN-inställningarna manuellt. Du kan konfigurera inställningarna med Web Image Monitor eller med kontrollpanelen. Den här handboken förklarar huvudsakligen konfigurering med Web Image Monitor. Konfigurera inställningar med Web Image Monitor Anslut maskin och dator med en Ethernet-kabel innan du konfigurerar inställningarna. Kontrollera vilken säkerhetsmetod åtkomstpunkten använder. Ändra [LAN-typ] till [Ethernet] innan du konfigurerar inställningarna för trådlöst LAN. CHV619 Tangenten [Användarverktyg] [Logga in] Ange lösenordet. (standard: ) [Systeminst.] [Gränssnittsinställningar] [Nätverk] [LAN-typ] [Ethernet] [OK] Slå av maskinen. Slå på maskinen. CHV632 8

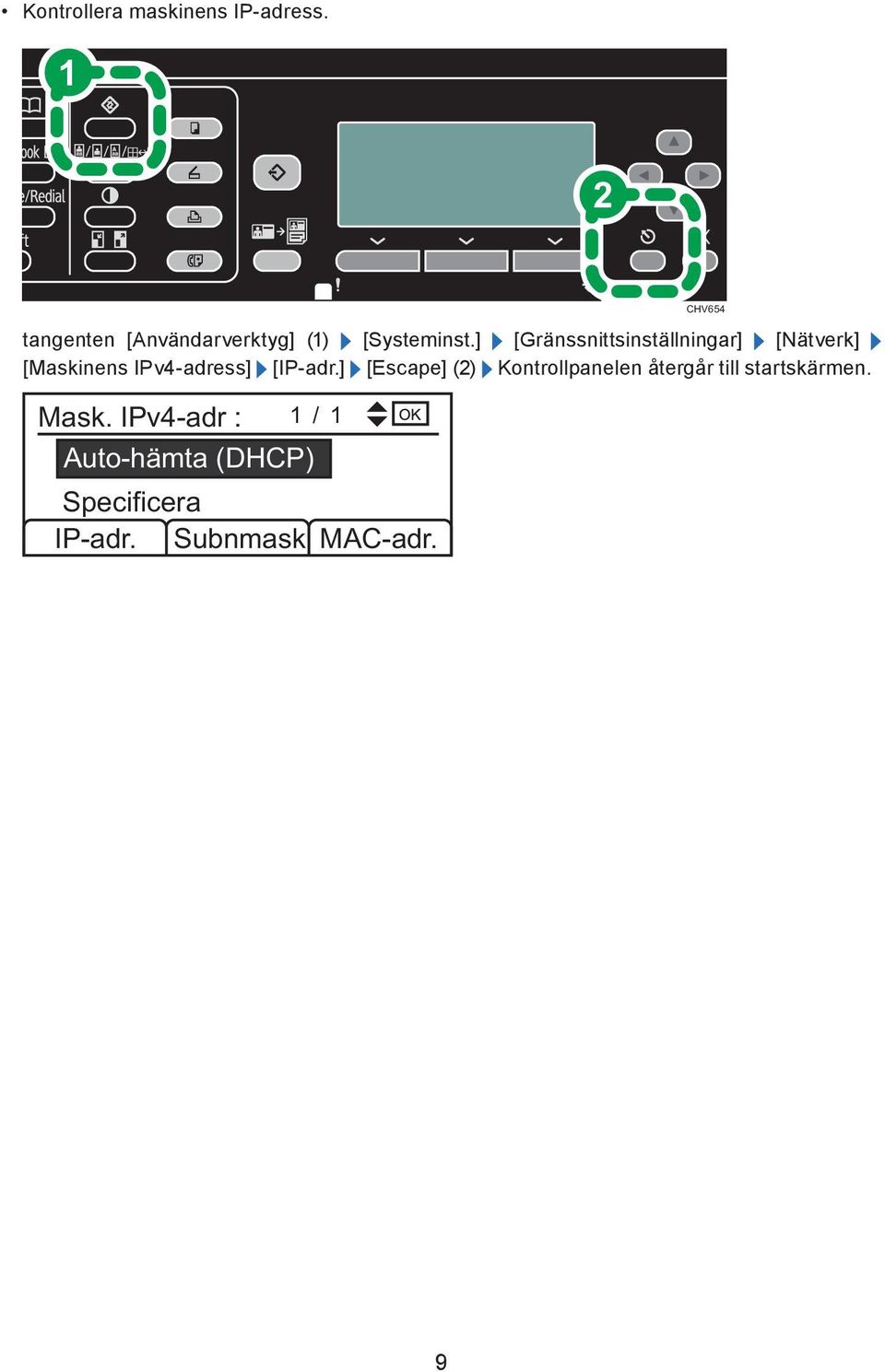

10 Kontrollera maskinens IP-adress. 1 2 tangenten [Användarverktyg] (1) [Systeminst.] [Gränssnittsinställningar] [Nätverk] [Maskinens IPv4-adress] [IP-adr.] [Escape] (2) Kontrollpanelen återgår till startskärmen. Mask. IPv4-adr : Auto-hämta (DHCP) 1/1 Specificera IP-adr. Subnmask MAC-adr. CHV654 9

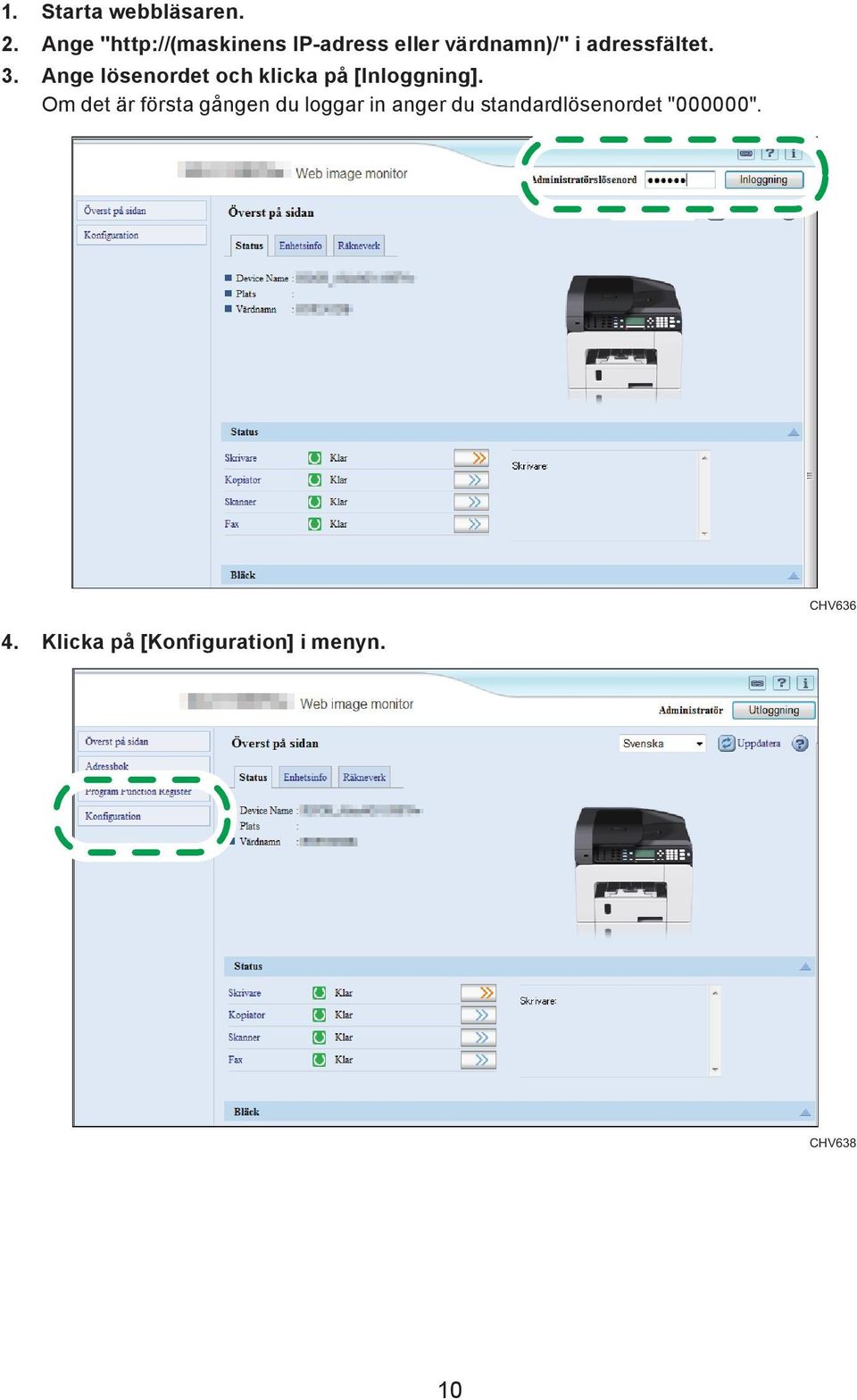

11 1. Starta webbläsaren. 2. Ange " IP-adress eller värdnamn)/" i adressfältet. 3. Ange lösenordet och klicka på [Inloggning]. Om det är första gången du loggar in anger du standardlösenordet "000000". CHV Klicka på [Konfiguration] i menyn. CHV638 10

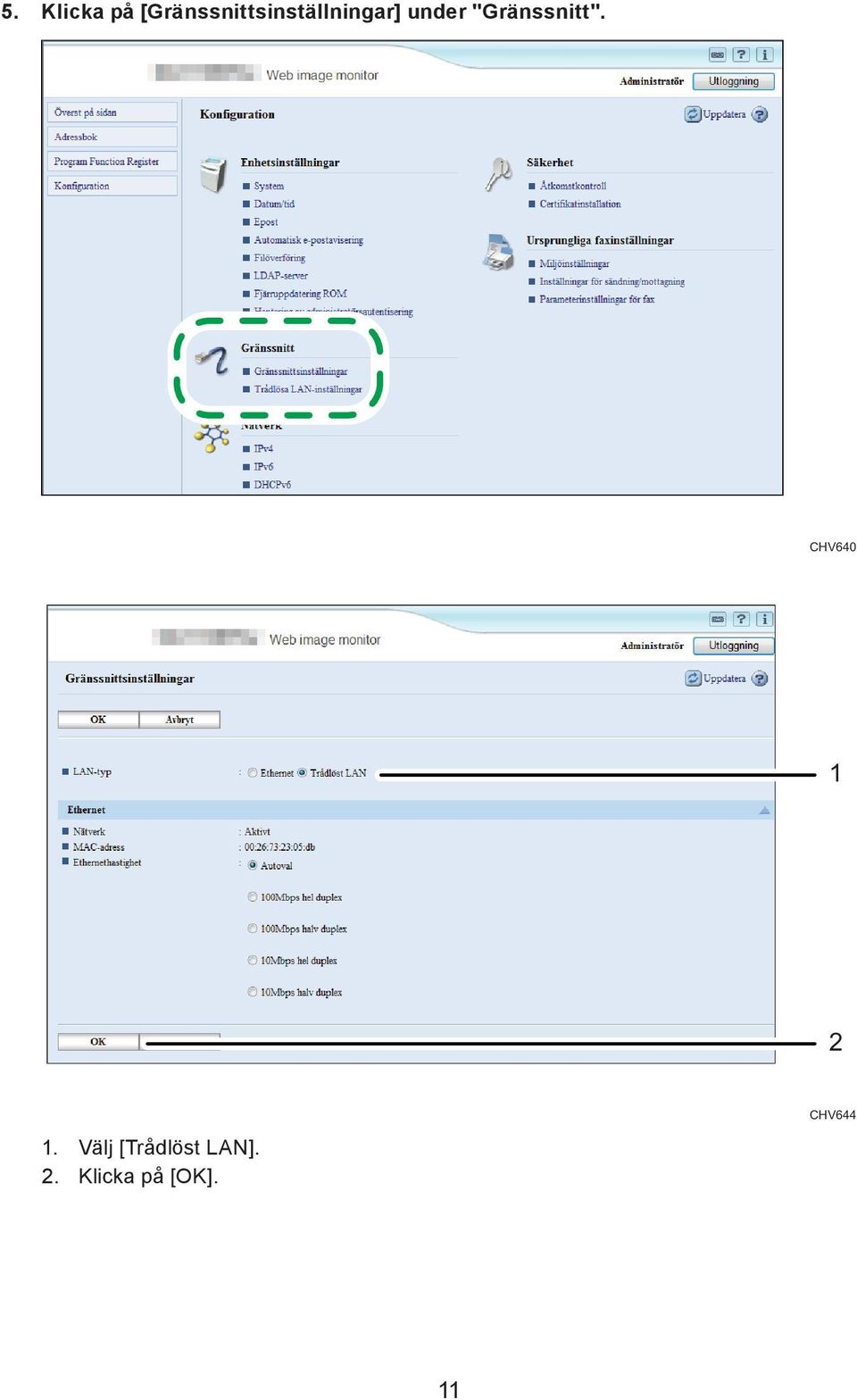

12 5. Klicka på [Gränssnittsinställningar] under "Gränssnitt". CHV CHV Välj [Trådlöst LAN]. 2. Klicka på [OK]. 11

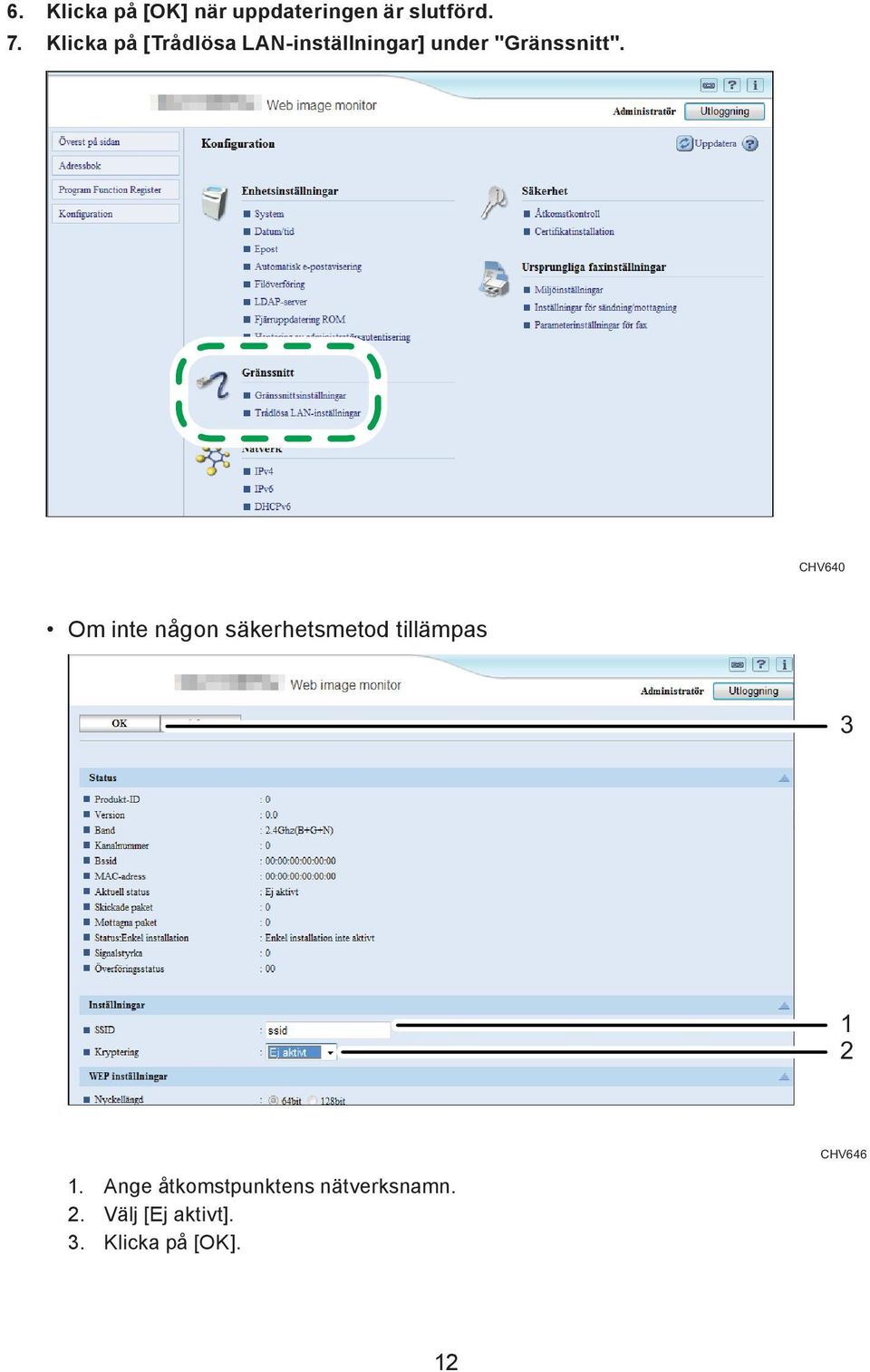

13 6. Klicka på [OK] när uppdateringen är slutförd. 7. Klicka på [Trådlösa LAN-inställningar] under "Gränssnitt". CHV640 Om inte någon säkerhetsmetod tillämpas CHV Ange åtkomstpunktens nätverksnamn. 2. Välj [Ej aktivt]. 3. Klicka på [OK]. 12

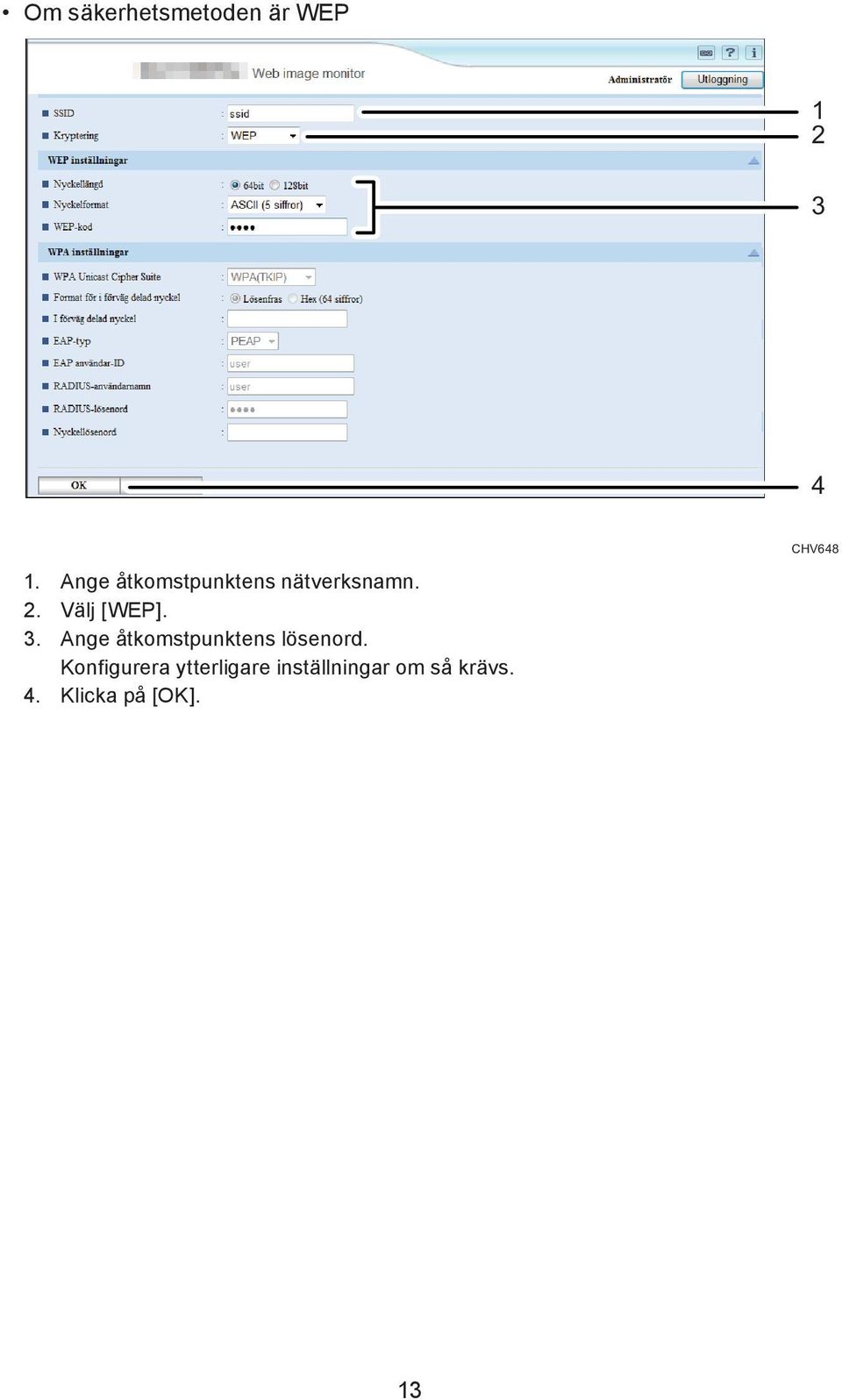

14 Om säkerhetsmetoden är WEP CHV Ange åtkomstpunktens nätverksnamn. 2. Välj [WEP]. 3. Ange åtkomstpunktens lösenord. Konfigurera ytterligare inställningar om så krävs. 4. Klicka på [OK]. 13

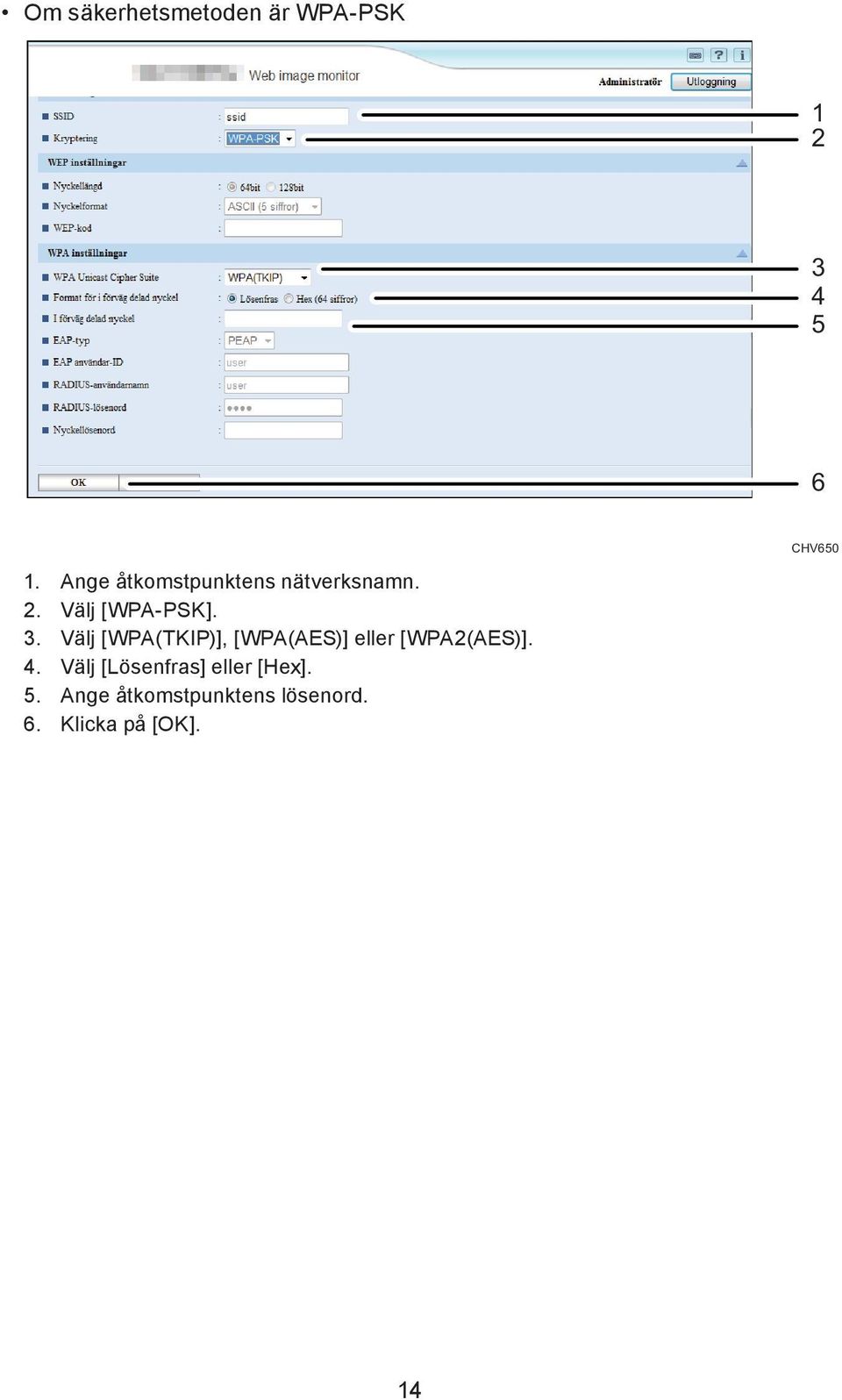

15 Om säkerhetsmetoden är WPA-PSK CHV Ange åtkomstpunktens nätverksnamn. 2. Välj [WPA-PSK]. 3. Välj [WPA(TKIP)], [WPA(AES)] eller [WPA2(AES)]. 4. Välj [Lösenfras] eller [Hex]. 5. Ange åtkomstpunktens lösenord. 6. Klicka på [OK]. 14

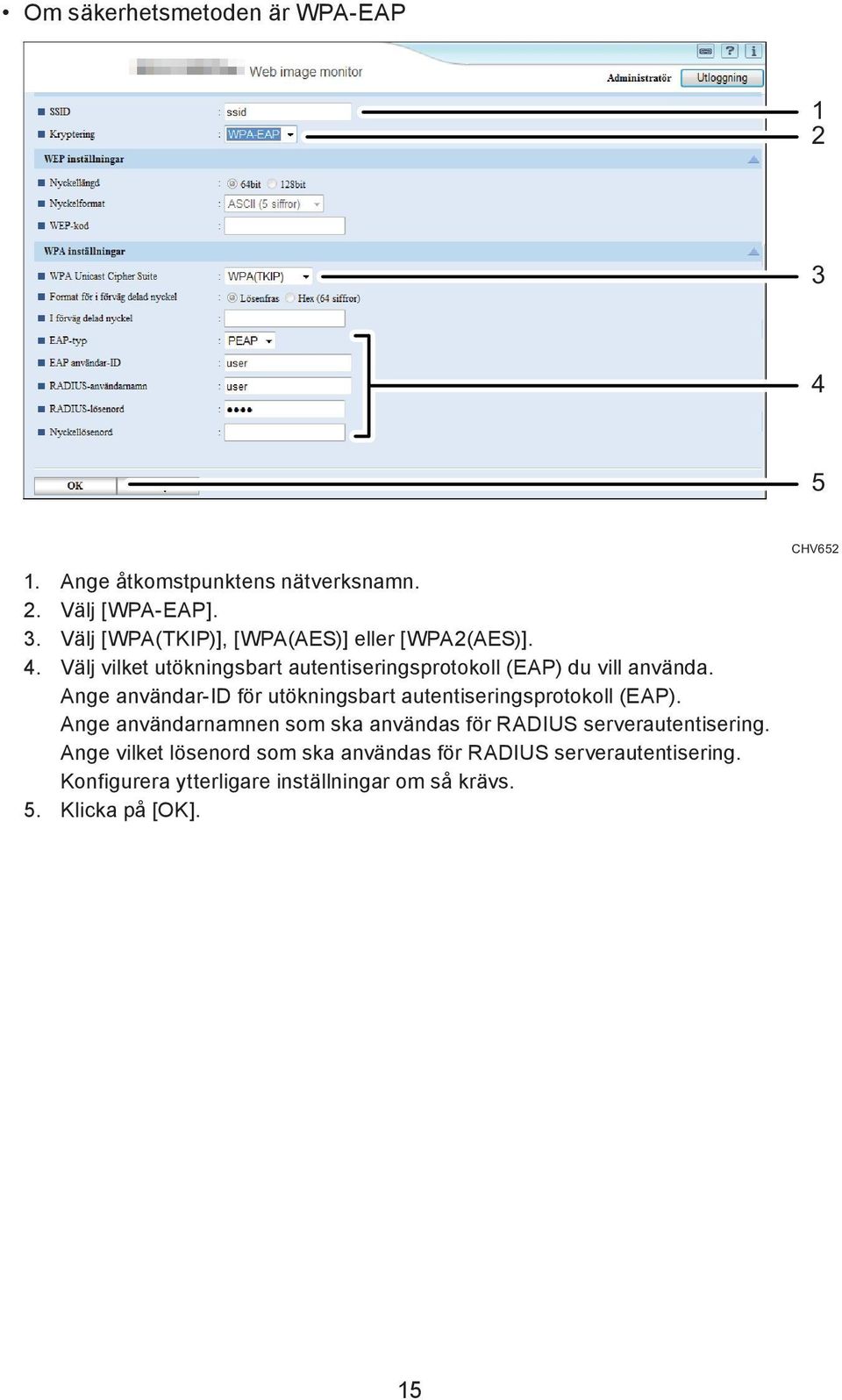

16 Om säkerhetsmetoden är WPA-EAP CHV Ange åtkomstpunktens nätverksnamn. 2. Välj [WPA-EAP]. 3. Välj [WPA(TKIP)], [WPA(AES)] eller [WPA2(AES)]. 4. Välj vilket utökningsbart autentiseringsprotokoll (EAP) du vill använda. Ange användar-id för utökningsbart autentiseringsprotokoll (EAP). Ange användarnamnen som ska användas för RADIUS serverautentisering. Ange vilket lösenord som ska användas för RADIUS serverautentisering. Konfigurera ytterligare inställningar om så krävs. 5. Klicka på [OK]. 15

17 8. Klicka på [OK] när uppdateringen är slutförd. 9. Klicka på [Utloggning]. CHV Stäng av maskinen. 11. Ta bort Ethernet-kabeln och anslut sedan den trådlösa LAN-kabeln. 12. Slå på maskinen. Inställningen är klar. CHV601 16

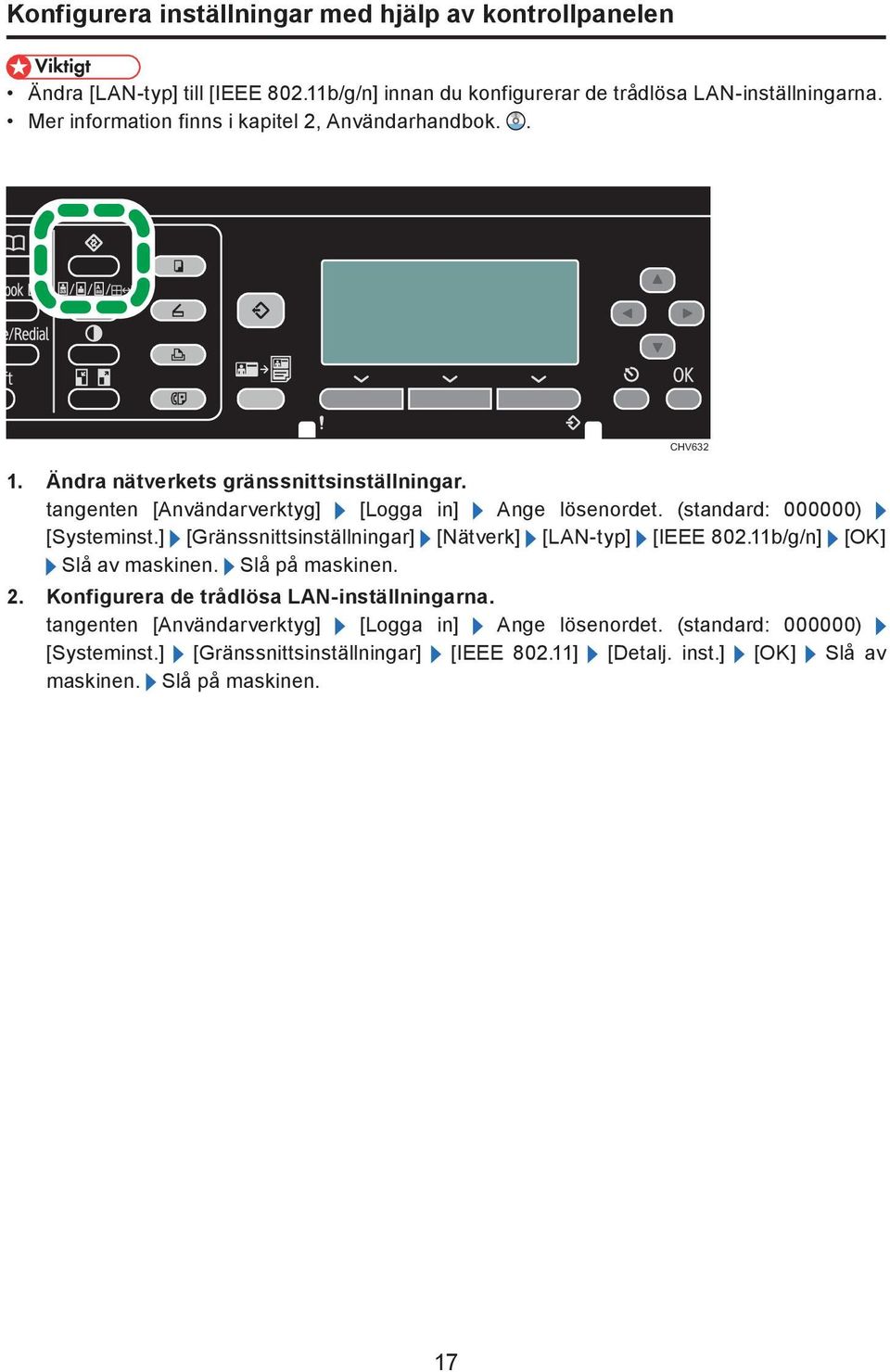

18 Konfigurera inställningar med hjälp av kontrollpanelen Ändra [LAN-typ] till [IEEE b/g/n] innan du konfigurerar de trådlösa LAN-inställningarna. Mer information finns i kapitel 2, Användarhandbok.. 1. Ändra nätverkets gränssnittsinställningar. tangenten [Användarverktyg] [Logga in] Ange lösenordet. (standard: ) [Systeminst.] [Gränssnittsinställningar] [Nätverk] [LAN-typ] [IEEE b/g/n] [OK] Slå av maskinen. Slå på maskinen. 2. Konfigurera de trådlösa LAN-inställningarna. tangenten [Användarverktyg] [Logga in] Ange lösenordet. (standard: ) [Systeminst.] [Gränssnittsinställningar] [IEEE ] [Detalj. inst.] [OK] Slå av maskinen. Slå på maskinen. CHV632 17

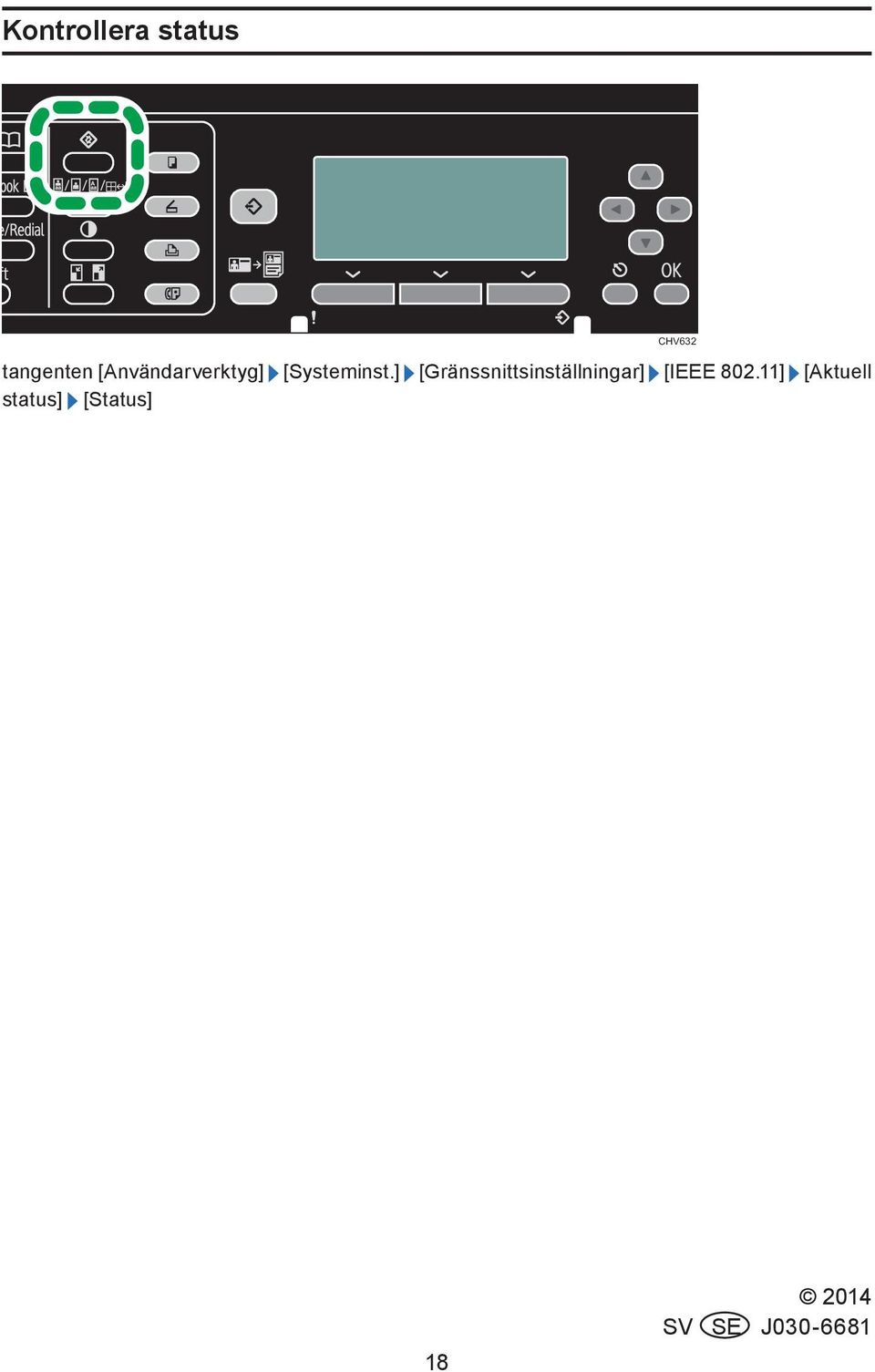

19 Kontrollera status tangenten [Användarverktyg] [Systeminst.] [Gränssnittsinställningar] [IEEE ] [Aktuell status] [Status] CHV SV SE J
