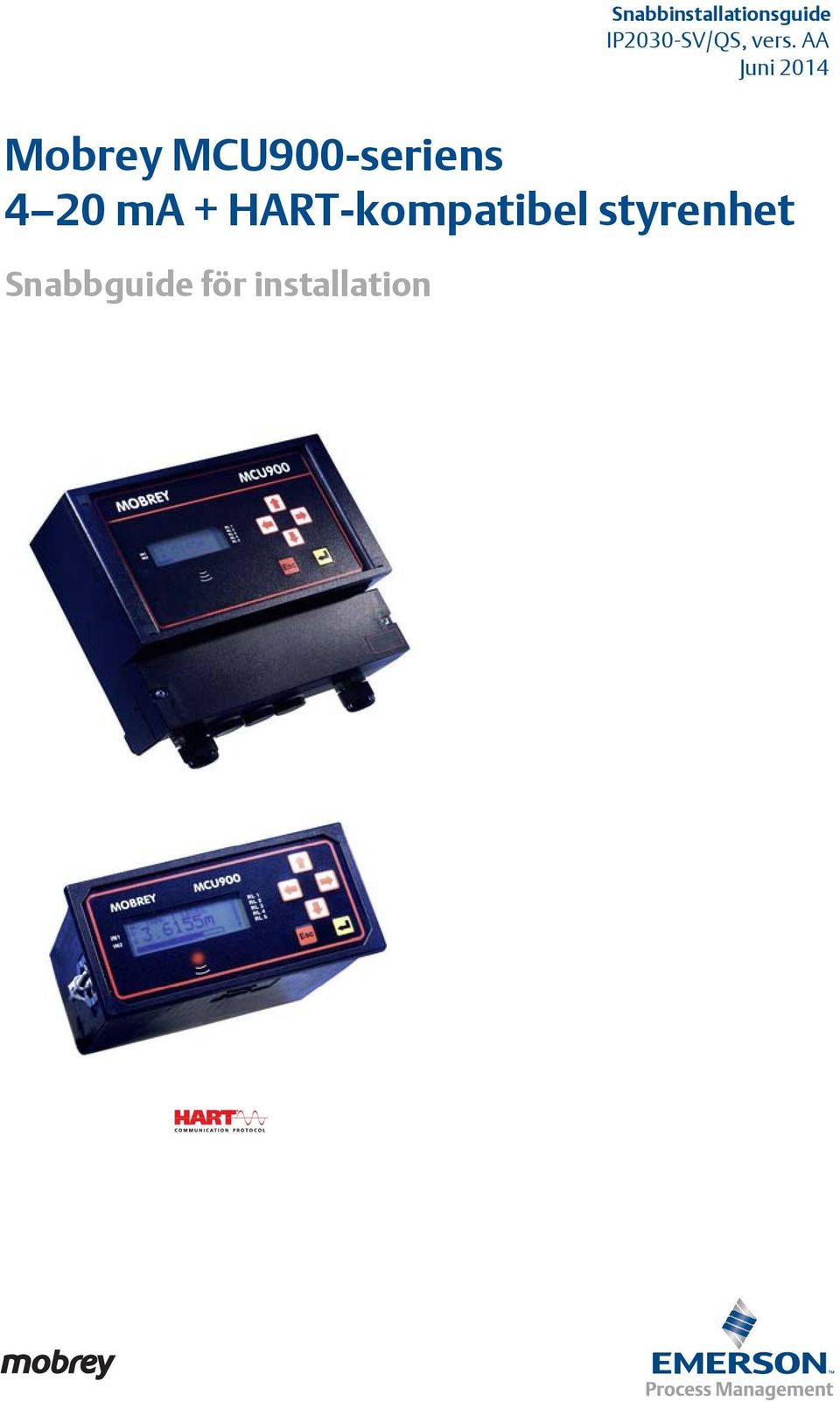

1 IP2030-SV/QS, vers. AA Mobrey MCU900-seriens 4 20 ma + HART-kompatibel styrenhet Snabbguide för installation

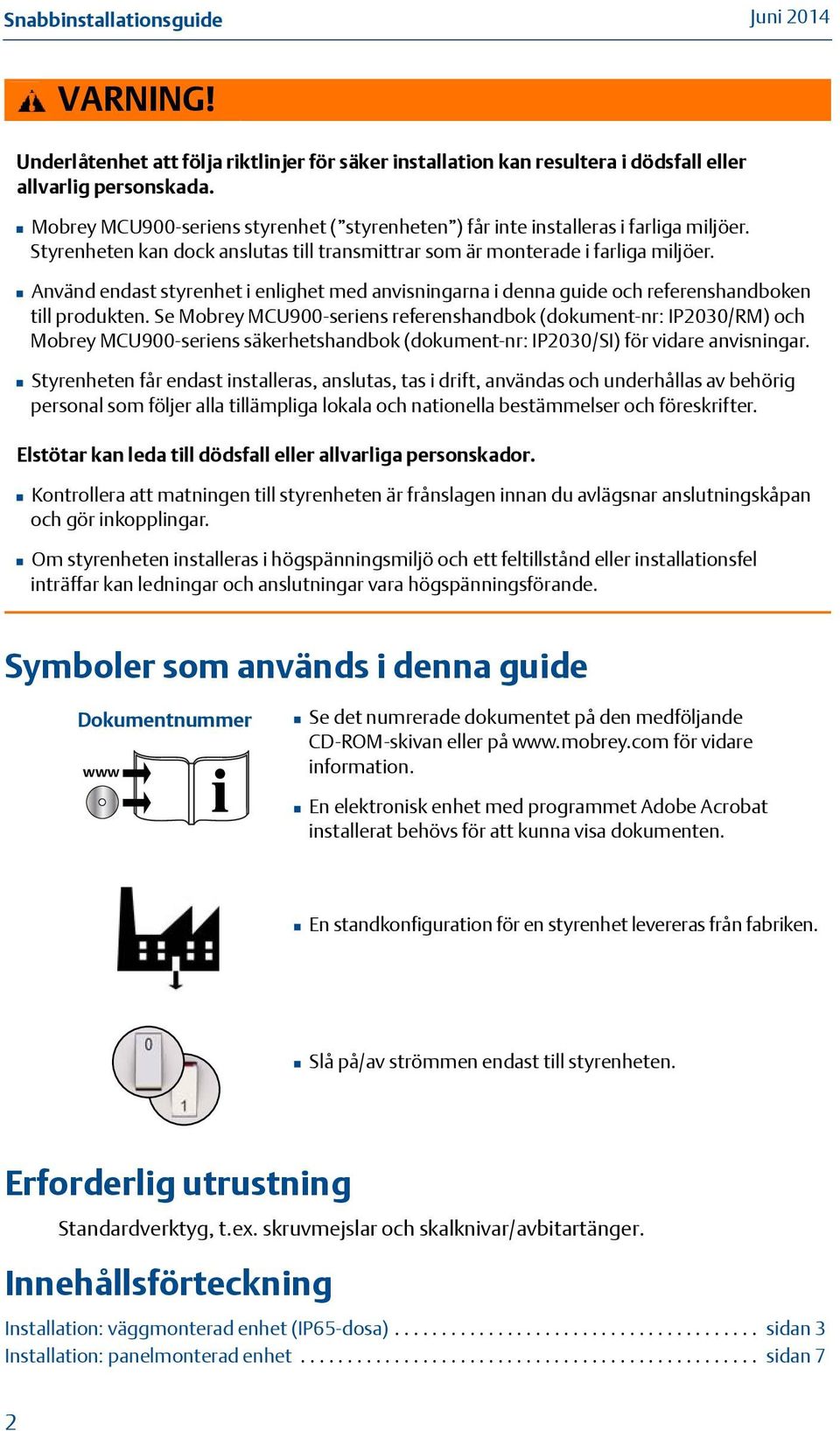

2 VARNING! Underlåtenhet att följa riktlinjer för säker installation kan resultera i dödsfall eller allvarlig personskada. Mobrey MCU900-seriens styrenhet ( styrenheten ) får inte installeras i farliga miljöer. Styrenheten kan dock anslutas till transmittrar som är monterade i farliga miljöer. Använd endast styrenhet i enlighet med anvisningarna i denna guide och referenshandboken till produkten. Se Mobrey MCU900-seriens referenshandbok (dokument-nr: IP2030/RM) och Mobrey MCU900-seriens säkerhetshandbok (dokument-nr: IP2030/SI) för vidare anvisningar. Styrenheten får endast installeras, anslutas, tas i drift, användas och underhållas av behörig personal som följer alla tillämpliga lokala och nationella bestämmelser och föreskrifter. Elstötar kan leda till dödsfall eller allvarliga personskador. Kontrollera att matningen till styrenheten är frånslagen innan du avlägsnar anslutningskåpan och gör inkopplingar. Om styrenheten installeras i högspänningsmiljö och ett feltillstånd eller installationsfel inträffar kan ledningar och anslutningar vara högspänningsförande. Symboler som används i denna guide Dokumentnummer www Se det numrerade dokumentet på den medföljande CD-ROM-skivan eller på för vidare information. En elektronisk enhet med programmet Adobe Acrobat installerat behövs för att kunna visa dokumenten. En standkonfiguration för en styrenhet levereras från fabriken. Slå på/av strömmen endast till styrenheten. Erforderlig utrustning Standardverktyg, t.ex. skruvmejslar och skalknivar/avbitartänger. Innehållsförteckning Installation: väggmonterad enhet (IP65-dosa) sidan 3 Installation: panelmonterad enhet sidan 7 2

3 Snabbinstallationsguide Installation: väggmonterad enhet (IP65-dosa) OBS! Styrenheten får endast installeras i en icke-explosionsfarlig miljö (normal miljö), men kan dock anslutas till transmittrar som är installerade i farliga (skyddsklassade) miljöer. Montering av styrenheten (IP65-dosa) Den väggmonterade styrenheten (IP65-dosa) kan installeras insert inomhus eller utomhus, men behöver skyddas mot direkt solljus, översvämning och kraftiga regnväder. Av säkerhetsskäl bör väggen, eller annan monteringsstruktur, kunna bära fyra gånger instrumentets vikt på 1,4 kg (AC-matning) eller 1,0 kg (DC-matning). 185 (7,3) 85 (3,3) Max. 213 (8,4) Inkludera 165 (6,5) för kablage Dosa och väggfästelement ingår ej Uttag för överföring av loggade data (endast MCU90F) Ø5 mm Alternativ 1 17,5 (0,69) 24,5 (0,96) 147,5 (5,8) Ø5 mm Ø5 mm Alternativ 2 Matchande plats för alternativ (7,8) Måtten är angivna i mm (tum) såvida inget annat anges. Matchande plats för alternativ 2 3

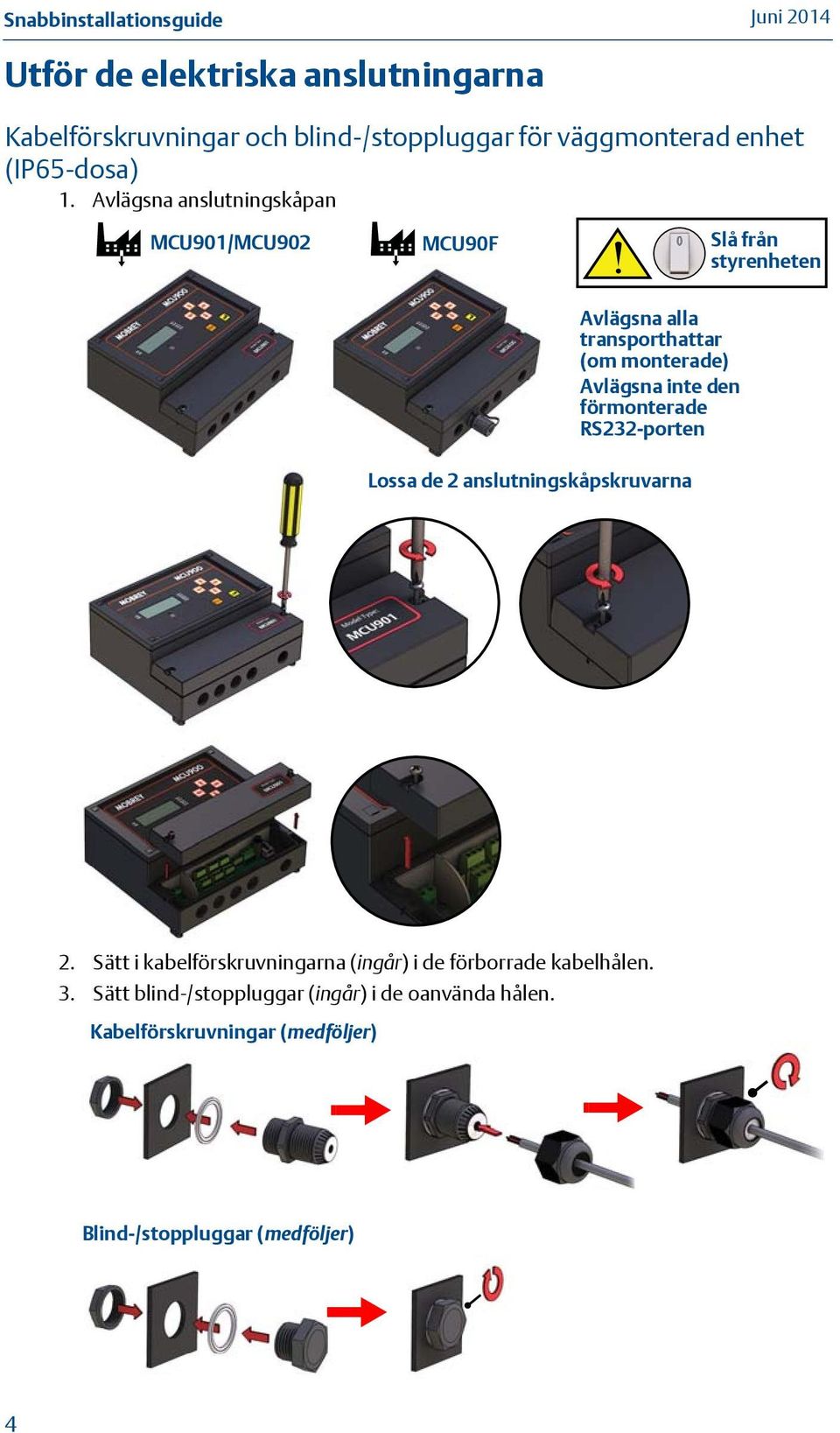

4 Utför de elektriska anslutningarna Kabelförskruvningar och blind-/stoppluggar för väggmonterad enhet (IP65-dosa) 1. Avlägsna anslutningskåpan MCU901/MCU902 MCU90F Slå från styrenheten Avlägsna alla transporthattar (om monterade) Avlägsna inte den förmonterade RS232-porten Lossa de 2 anslutningskåpskruvarna 2. Sätt i kabelförskruvningarna (ingår) i de förborrade kabelhålen. 3. Sätt blind-/stoppluggar (ingår) i de oanvända hålen. Kabelförskruvningar (medföljer) Blind-/stoppluggar (medföljer) 4

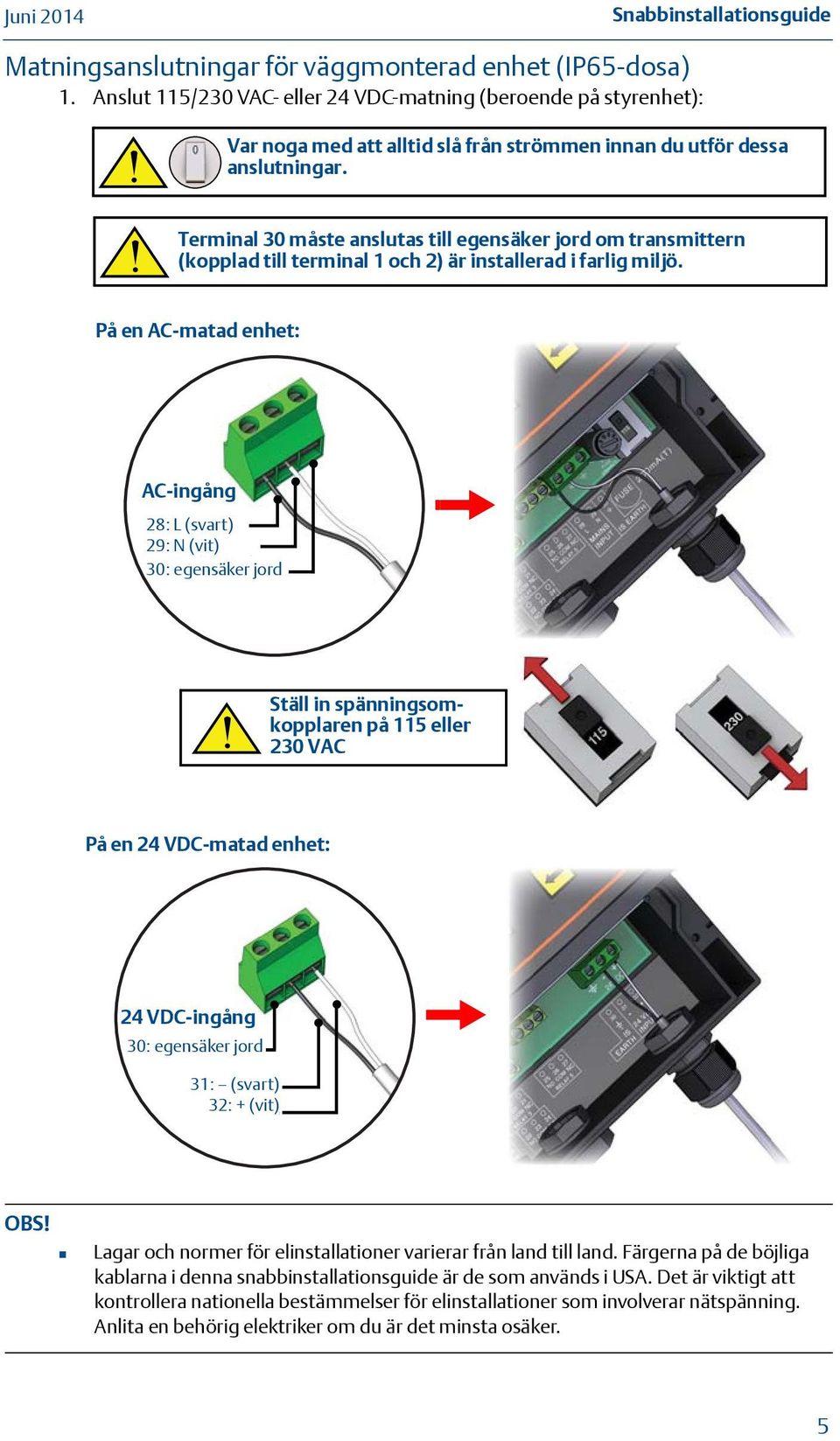

5 Snabbinstallationsguide Matningsanslutningar för väggmonterad enhet (IP65-dosa) 1. Anslut 115/230 VAC- eller 24 VDC-matning (beroende på styrenhet): Var noga med att alltid slå från strömmen innan du utför dessa anslutningar. Terminal 30 måste anslutas till egensäker jord om transmittern (kopplad till terminal 1 och 2) är installerad i farlig miljö. På en AC-matad enhet: AC-ingång 28: L L (svart) (Black) 29: N (vit) (White) 30: egensäker IS Earth jord Ställ in spänningsomkopplaren på 115 eller 230 VAC På en 24 VDC-matad enhet: 24 VDC-ingång 30: egensäker 30: IS Earth jord 31: 31: - (Black) (svart) 32: + 32: (White) + (vit) OBS! Lagar och normer för elinstallationer varierar från land till land. Färgerna på de böjliga kablarna i denna snabbinstallationsguide är de som används i USA. Det är viktigt att kontrollera nationella bestämmelser för elinstallationer som involverar nätspänning. Anlita en behörig elektriker om du är det minsta osäker. 5

6 sanslutningar (transmitter) för väggmonterad enhet (IP65-dosa) 1. Anslut den enda 4 20 ma- eller HART-transmittern (till MCU901 eller MCU90F) eller den första av två HART-transmittrar (endast till MCU902): Tx1 1: 24 V (Red) (röd) 2: Iin (Black) (svart) 3: (kabelskärm) (Screen/Shield) 2. Slå på enheten och följ anvisningarna på skärmen tills ett mätvärde visas. 3. Anslut den andra HART-transmittern (endast till MCU902): a. Koppla bort den först transmittern och anslut sedan den andra transmittern. Tx2 1: 24 V (röd) (Red) 2: Iin (svart) (Black) 3: (kabelskärm) (Screen/Shield) b. Slå på enheten och följ anvisningarna på skärmen tills ett mätvärde visas. 4. Anslut den första HART-transmittern (endast till MCU902) på nytt: a. Anslut den första transmittern igen (koppla inte bort den andra). Tx1 www IP2030/RM 1: 24 V (röd) (Red) 2: Iin (svart) (Black) 3: (kabelskärm) (Screen/Shield) Obs! Både Tx1 och Tx2 ansluts till inströmsanslutning 1, 2 och 3 b. Slå på enheten och följ anvisningarna på skärmen tills ett mätvärde visas. 6

7 Snabbinstallationsguide Installation: panelmonterad enhet Panelmontering av styrenhet Den panelmonterade versionen av styrenheten är av DIN-standardstorlek, avsedd för direkt montering i en kontrollrumspanel. Den kräver en väderbeständig miljö. För säkerhets skull bör panelen kunna bära fyra gånger instrumentets vikt på 1,2 kg (AC-matning) eller 0,8 kg (DC-matning). 138 mm 68 mm Urtag i panel (styrenhet) 3,2 mm Ø20,5 mm 11,85 mm Urtag i panel (RS232-port, endast på MCU90F). Panelen (ingår ej) kan ha en tjocklek på 1,5 10 mm. x 2 Lämna 165 mm (6,5 tum) fritt utrymme bakom panelen. Tätning (medföljer) Fäst en skruvklämma på ömse sidor av styrenheten. Dra åt skruven på båda sidor för att spänna fast styrenheten i panelen. 7

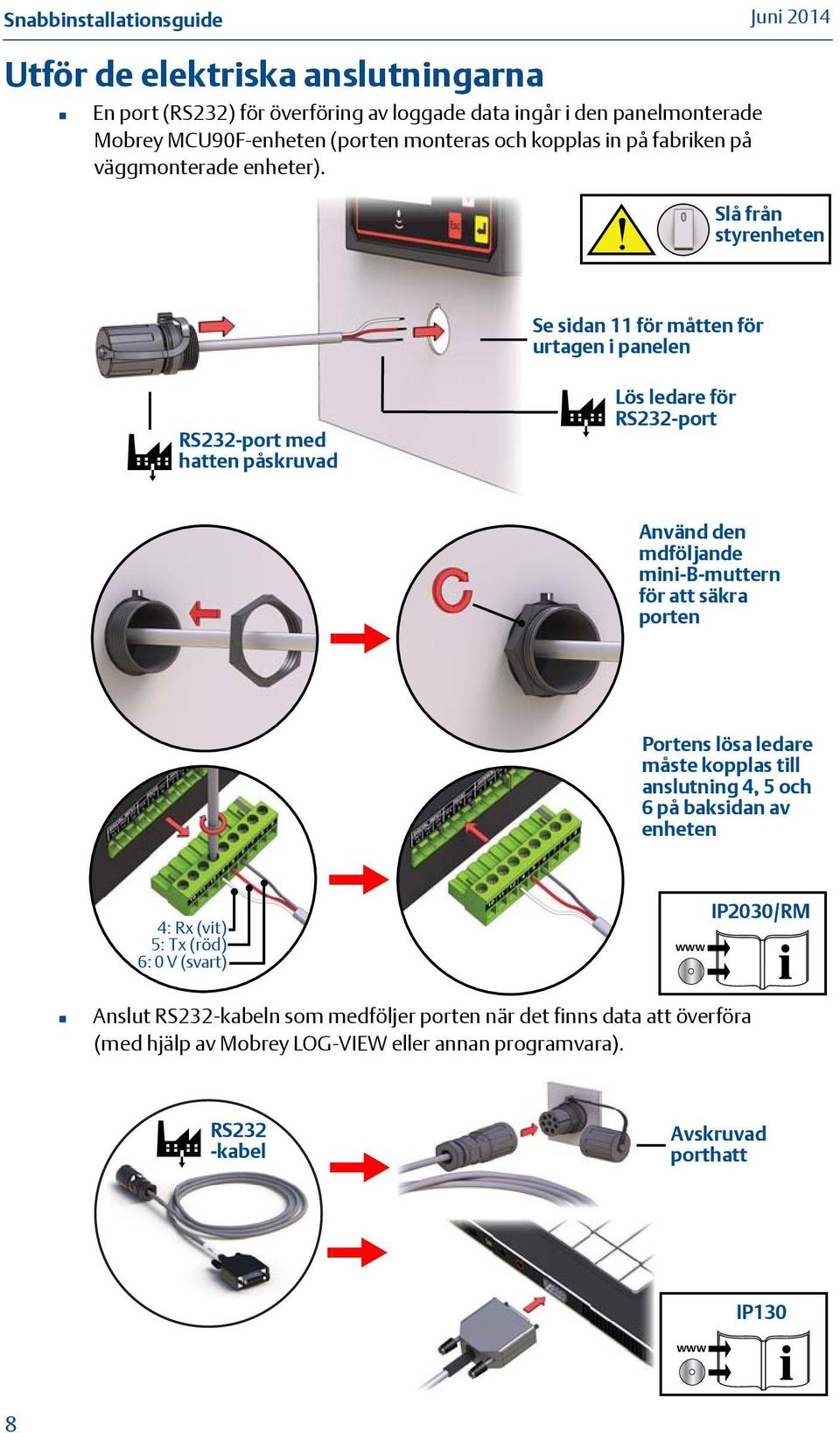

8 Utför de elektriska anslutningarna En port (RS232) för överföring av loggade data ingår i den panelmonterade Mobrey MCU90F-enheten (porten monteras och kopplas in på fabriken på väggmonterade enheter). Slå från styrenheten Se sidan 11 för måtten för urtagen i panelen RS232-port med hatten påskruvad Lös ledare för RS232-port Använd den mdföljande mini-b-muttern för att säkra porten Portens lösa ledare måste kopplas till anslutning 4, 5 och 6 på baksidan av enheten 4: Rx 4: (White) Rx (vit) 5: Tx (Red) (röd) 6: 00V(Black) V (svart) www IP2030/RM Anslut RS232-kabeln som medföljer porten när det finns data att överföra (med hjälp av Mobrey LOG-VIEW eller annan programvara). RS232 -kabel Avskruvad porthatt IP130 www 8

9 Snabbinstallationsguide Matningsanslutningar för panelmonterad enhet 1. Anslut 115/230 VAC- eller 24 VDC-matning (beroende på styrenhet): Var noga med att alltid slå från strömmen innan dessa anslutningar görs. AC-ingång På AC-matade enheter ska spänningsomkopplaren ställas in på 115 eller 230 VAC 28: L (svart) (Black) 29: N (vit) (White) 24 VDCingång 31: 31: - (Black) (svart) 32: + 32: (White) + (vit) Terminal 30 måste anslutas till egensäker jord om transmittern (kopplad till terminal 1 och 2) är installerad i farlig miljö. OBS! Lagar och normer för elinstallationer varierar från land till land. Färgerna på de böjliga kablarna i denna snabbinstallationsguide är de som används i USA. Det är viktigt att kontrollera nationella bestämmelser för elinstallationer som involverar nätspänning. Anlita en behörig elektriker om du är det minsta osäker. 9

10 sanslutningar (transmitter) för panelmonterad enhet 1. Anslut den enda 4 20 ma- eller HART-transmittern (till MCU901 eller MCU90F) eller den första av två HART-transmittrar (endast till MCU902): Tx1 2: Iin (svart) (Black) 3: (kabelskärm) (Screen/Shield) 1: 1: V (röd) (Red) 2. Slå på enheten och följ anvisningarna på skärmen tills ett mätvärde visas. 3. Anslut den andra HART-transmittern (endast till Mobrey MCU902): a. Koppla bort den första transmittern. Tx1 b. Anslut den andra transmittern. Tx2 2: Iin (Black) (svart) 3: (Screen/Shield) (kabelskärm) 1: 24 V (Red) (röd) c. Slå på enheten och följ anvisningarna på skärmen tills ett mätvärde visas. 10

11 Snabbinstallationsguide 4. Anslut den första HART-transmittern (endast till Mobrey MCU902) på nytt: a. Anslut den första transmittern igen (koppla inte bort den andra). Tx1 Tx1 Obs! Både Tx1 och Tx2 är nu anslutna till inströmsanslutning 1, 2 och 3 Tx2 www IP2030/RM b. Slå på enheten och följ anvisningarna på skärmen tills ett mätvärde visas. 11
