CB22/CB24 CB32 CC24. Universalkompaktorer. Kombikompaktor. CB22 CB24 CB32 CC24 Combi. Cat C1.5 Dieselmotor

Transkript

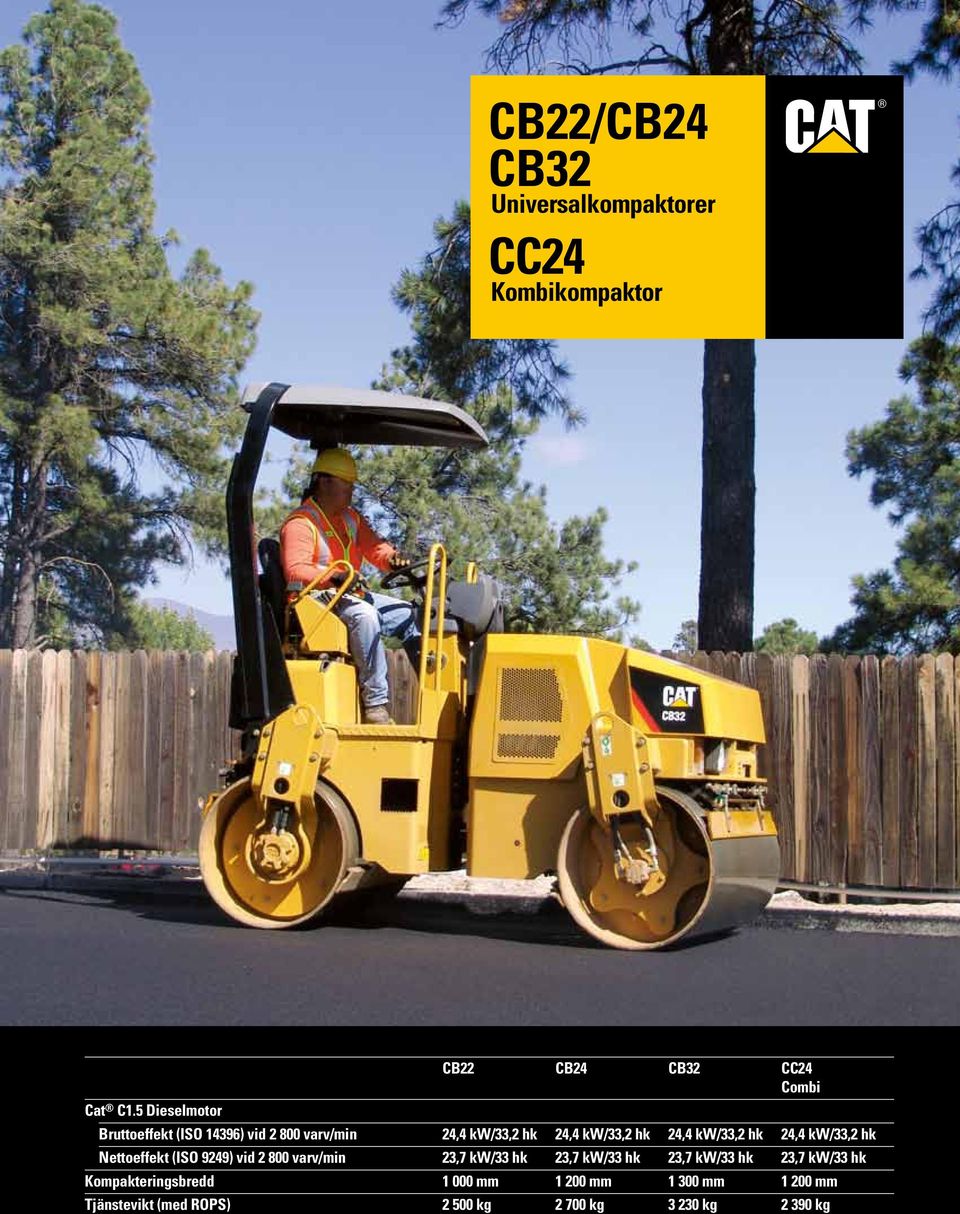

1 CB22/CB24 Universalkompaktorer CC24 Kombikompaktor Cat C1.5 Dieselmotor CB22 CB24 CC24 Combi Bruttoeffekt (ISO 14396) vid varv/min 24,4 kw/33,2 hk 24,4 kw/33,2 hk 24,4 kw/33,2 hk 24,4 kw/33,2 hk Nettoeffekt (ISO 9249) vid varv/min 23,7 kw/33 hk 23,7 kw/33 hk 23,7 kw/33 hk 23,7 kw/33 hk Kompakteringsbredd mm mm mm mm Tjänstevikt (med ROPS) kg kg kg kg

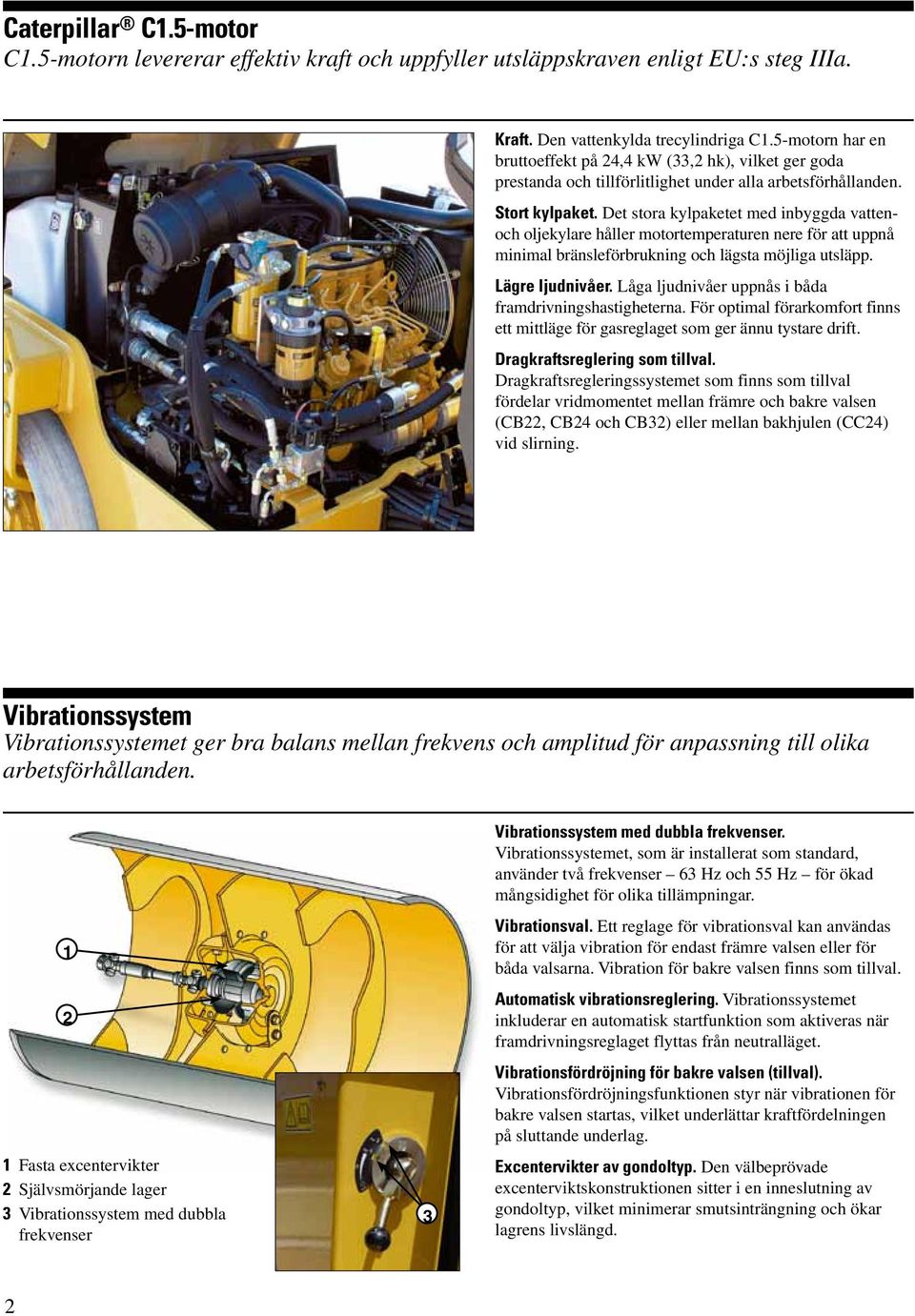

2 Caterpillar C1.5-motor C1.5-motorn levererar effektiv kraft och uppfyller utsläppskraven enligt EU:s steg IIIa. Kraft. Den vattenkylda trecylindriga C1.5-motorn har en bruttoeffekt på 24,4 kw (33,2 hk), vilket ger goda prestanda och tillförlitlighet under alla arbetsförhållanden. Stort kylpaket. Det stora kylpaketet med inbyggda vattenoch oljekylare håller motortemperaturen nere för att uppnå minimal bränsleförbrukning och lägsta möjliga utsläpp. Lägre ljudnivåer. Låga ljudnivåer uppnås i båda framdrivningshastigheterna. För optimal förarkomfort finns ett mittläge för gasreglaget som ger ännu tystare drift. Dragkraftsreglering som tillval. Dragkraftsregleringssystemet som finns som tillval fördelar vridmomentet mellan främre och bakre valsen (CB22, CB24 och ) eller mellan bakhjulen (CC24) vid slirning. Vibrationssystem Vibrationssystemet ger bra balans mellan frekvens och amplitud för anpassning till olika arbetsförhållanden Fasta excentervikter 2 Självsmörjande lager 3 Vibrationssystem med dubbla frekvenser 3 Vibrationssystem med dubbla frekvenser. Vibrationssystemet, som är installerat som standard, använder två frekvenser 63 Hz och 55 Hz för ökad mångsidighet för olika tillämpningar. Vibrationsval. Ett reglage för vibrationsval kan användas för att välja vibration för endast främre valsen eller för båda valsarna. Vibration för bakre valsen finns som tillval. Automatisk vibrationsreglering. Vibrationssystemet inkluderar en automatisk startfunktion som aktiveras när framdrivningsreglaget flyttas från neutralläget. Vibrationsfördröjning för bakre valsen (tillval). Vibrationsfördröjningsfunktionen styr när vibrationen för bakre valsen startas, vilket underlättar kraftfördelningen på sluttande underlag. Excentervikter av gondoltyp. Den välbeprövade excenterviktskonstruktionen sitter i en inneslutning av gondoltyp, vilket minimerar smutsinträngning och ökar lagrens livslängd. 2

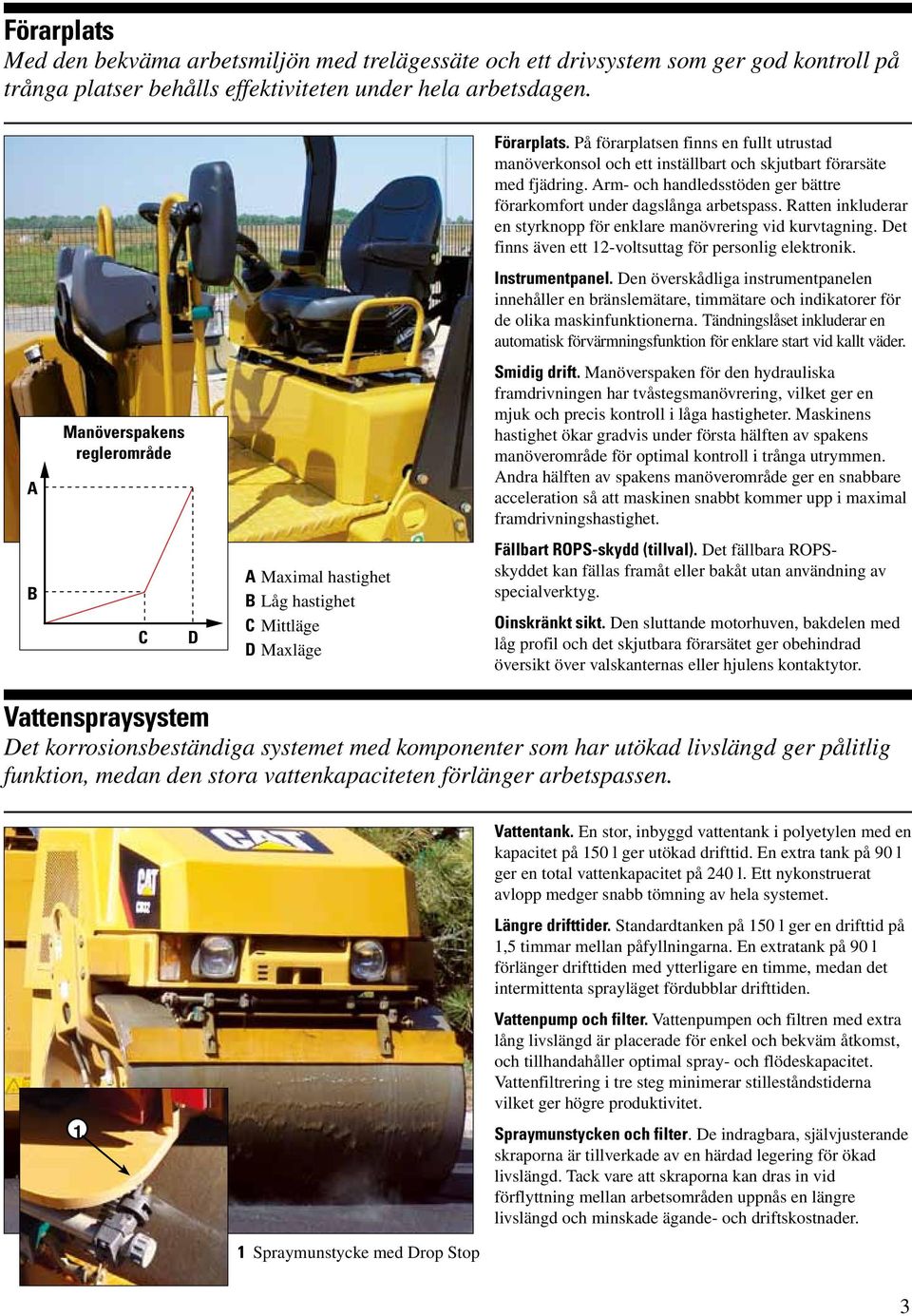

3 Förarplats Med den bekväma arbetsmiljön med trelägessäte och ett drivsystem som ger god kontroll på trånga platser behålls effektiviteten under hela arbetsdagen. Förarplats. På förarplatsen finns en fullt utrustad manöverkonsol och ett inställbart och skjutbart förarsäte med fjädring. Arm- och handledsstöden ger bättre förarkomfort under dagslånga arbetspass. Ratten inkluderar en styrknopp för enklare manövrering vid kurvtagning. Det finns även ett 12-voltsuttag för personlig elektronik. Instrumentpanel. Den överskådliga instrumentpanelen innehåller en bränslemätare, timmätare och indikatorer för de olika maskinfunktionerna. Tändningslåset inkluderar en automatisk förvärmningsfunktion för enklare start vid kallt väder. A Manöverspakens reglerområde Smidig drift. Manöverspaken för den hydrauliska framdrivningen har tvåstegsmanövrering, vilket ger en mjuk och precis kontroll i låga hastigheter. Maskinens hastighet ökar gradvis under första hälften av spakens manöverområde för optimal kontroll i trånga utrymmen. Andra hälften av spakens manöverområde ger en snabbare acceleration så att maskinen snabbt kommer upp i maximal framdrivningshastighet. Fällbart ROPS-skydd (tillval). Det fällbara ROPSskyddet kan fällas framåt eller bakåt utan användning av specialverktyg. Oinskränkt sikt. Den sluttande motorhuven, bakdelen med låg profil och det skjutbara förarsätet ger obehindrad översikt över valskanternas eller hjulens kontaktytor. B C D A Maximal hastighet B Låg hastighet C Mittläge D Maxläge Vattenspraysystem Det korrosionsbeständiga systemet med komponenter som har utökad livslängd ger pålitlig funktion, medan den stora vattenkapaciteten förlänger arbetspassen. 1 Vattentank. En stor, inbyggd vattentank i polyetylen med en kapacitet på 150 l ger utökad drifttid. En extra tank på 90 l ger en total vattenkapacitet på 240 l. Ett nykonstruerat avlopp medger snabb tömning av hela systemet. Längre drifttider. Standardtanken på 150 l ger en drifttid på 1,5 timmar mellan påfyllningarna. En extratank på 90 l förlänger drifttiden med ytterligare en timme, medan det intermittenta sprayläget fördubblar drifttiden. Vattenpump och filter. Vattenpumpen och filtren med extra lång livslängd är placerade för enkel och bekväm åtkomst, och tillhandahåller optimal spray- och flödeskapacitet. Vattenfiltrering i tre steg minimerar stilleståndstiderna vilket ger högre produktivitet. Spraymunstycken och filter. De indragbara, självjusterande skraporna är tillverkade av en härdad legering för ökad livslängd. Tack vare att skraporna kan dras in vid förflyttning mellan arbetsområden uppnås en längre livslängd och minskade ägande- och driftskostnader. 1 Spraymunstycke med Drop Stop 3

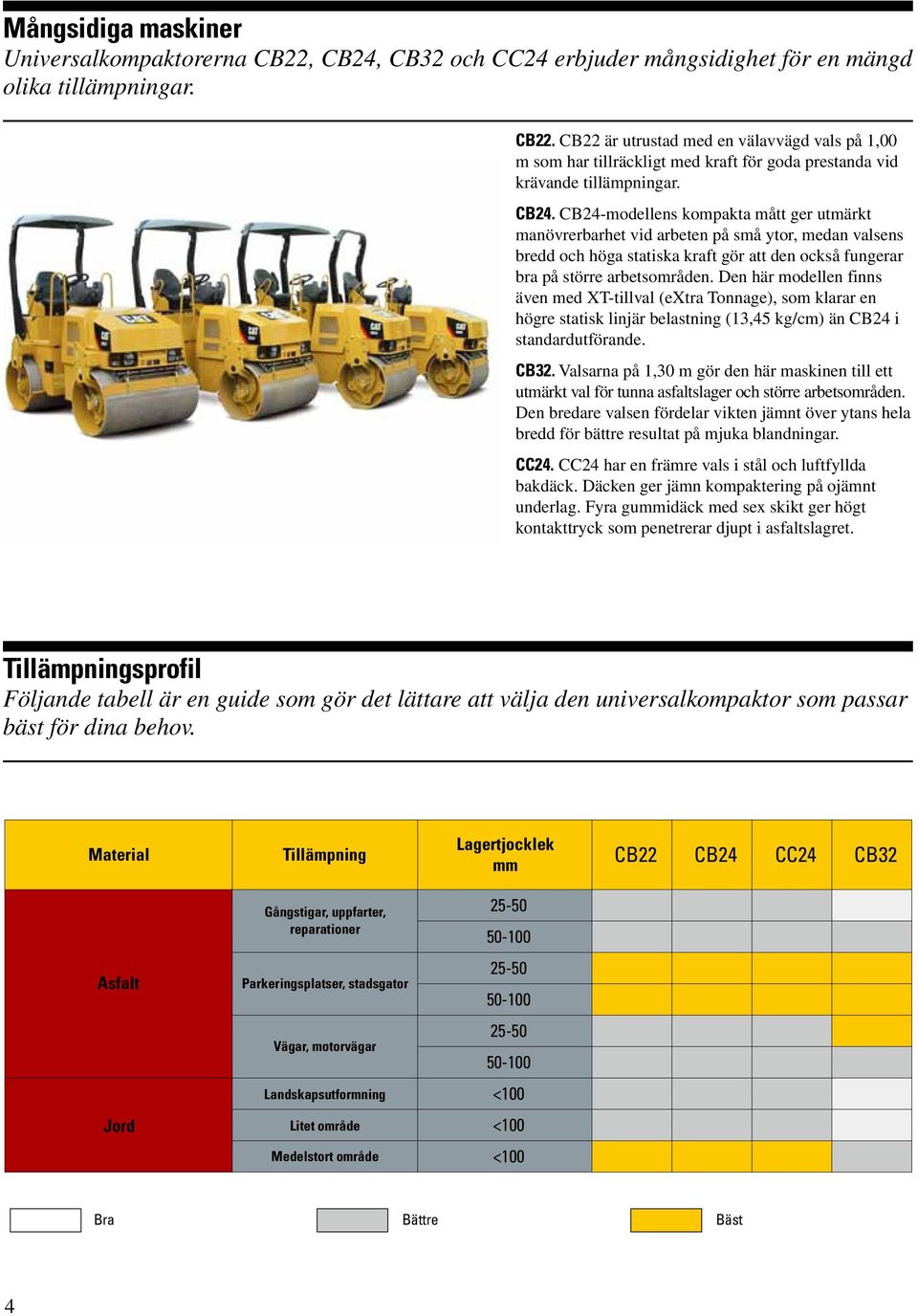

4 Mångsidiga maskiner Universalkompaktorerna CB22, CB24, och CC24 erbjuder mångsidighet för en mängd olika tillämpningar. CB22. CB22 är utrustad med en välavvägd vals på 1,00 m som har tillräckligt med kraft för goda prestanda vid krävande tillämpningar. CB24. CB24-modellens kompakta mått ger utmärkt manövrerbarhet vid arbeten på små ytor, medan valsens bredd och höga statiska kraft gör att den också fungerar bra på större arbetsområden. Den här modellen finns även med XT-tillval (extra Tonnage), som klarar en högre statisk linjär belastning (13,45 kg/cm) än CB24 i standardutförande.. Valsarna på 1,30 m gör den här maskinen till ett utmärkt val för tunna asfaltslager och större arbetsområden. Den bredare valsen fördelar vikten jämnt över ytans hela bredd för bättre resultat på mjuka blandningar. CC24. CC24 har en främre vals i stål och luftfyllda bakdäck. Däcken ger jämn kompaktering på ojämnt underlag. Fyra gummidäck med sex skikt ger högt kontakttryck som penetrerar djupt i asfaltslagret. Tillämpningsprofil Följande tabell är en guide som gör det lättare att välja den universalkompaktor som passar bäst för dina behov. Material Tillämpning Lagertjocklek mm CB22 CB24 CC24 Gångstigar, uppfarter, reparationer Asfalt Parkeringsplatser, stadsgator Vägar, motorvägar Landskapsutformning <100 Jord Litet område <100 Medelstort område <100 Bra Bättre Bäst 4

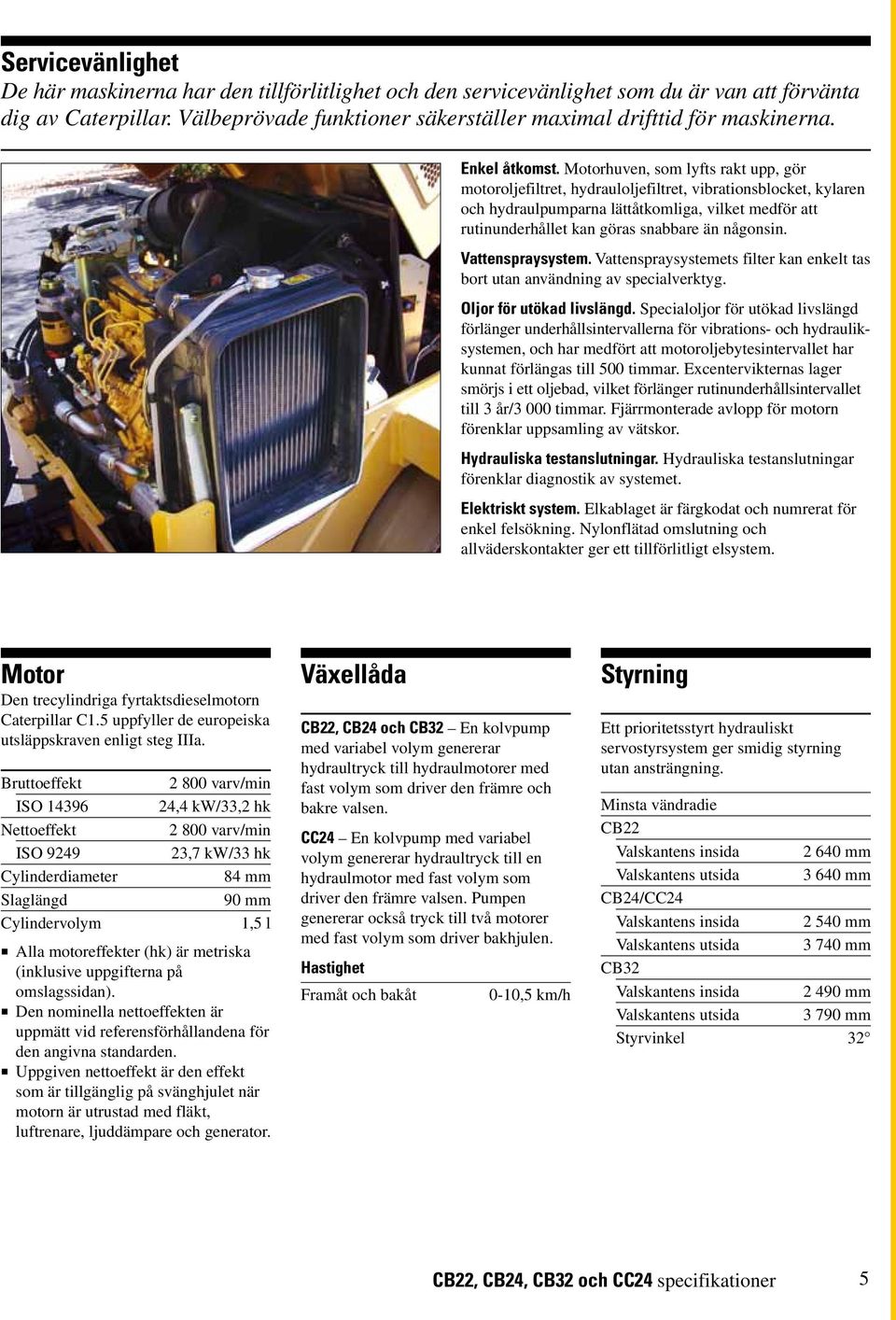

5 Servicevänlighet De här maskinerna har den tillförlitlighet och den servicevänlighet som du är van att förvänta dig av Caterpillar. Välbeprövade funktioner säkerställer maximal drifttid för maskinerna. Enkel åtkomst. Motorhuven, som lyfts rakt upp, gör motoroljefiltret, hydrauloljefiltret, vibrationsblocket, kylaren och hydraulpumparna lättåtkomliga, vilket medför att rutinunderhållet kan göras snabbare än någonsin. Vattenspraysystem. Vattenspraysystemets filter kan enkelt tas bort utan användning av specialverktyg. Oljor för utökad livslängd. Specialoljor för utökad livslängd förlänger underhållsintervallerna för vibrations- och hydrauliksystemen, och har medfört att motoroljebytesintervallet har kunnat förlängas till 500 timmar. Excentervikternas lager smörjs i ett oljebad, vilket förlänger rutinunderhållsintervallet till 3 år/3 000 timmar. Fjärrmonterade avlopp för motorn förenklar uppsamling av vätskor. Hydrauliska testanslutningar. Hydrauliska testanslutningar förenklar diagnostik av systemet. Elektriskt system. Elkablaget är färgkodat och numrerat för enkel felsökning. Nylonflätad omslutning och allväderskontakter ger ett tillförlitligt elsystem. Motor Den trecylindriga fyrtaktsdieselmotorn Caterpillar C1.5 uppfyller de europeiska utsläppskraven enligt steg IIIa. Bruttoeffekt varv/min ISO ,4 kw/33,2 hk Nettoeffekt varv/min ISO ,7 kw/33 hk Cylinderdiameter 84 mm Slaglängd 90 mm Cylindervolym 1,5 l Alla motoreffekter (hk) är metriska (inklusive uppgifterna på omslagssidan). Den nominella nettoeffekten är uppmätt vid referensförhållandena för den angivna standarden. Uppgiven nettoeffekt är den effekt som är tillgänglig på svänghjulet när motorn är utrustad med fläkt, luftrenare, ljuddämpare och generator. Växellåda CB22, CB24 och En kolvpump med variabel volym genererar hydraultryck till hydraulmotorer med fast volym som driver den främre och bakre valsen. CC24 En kolvpump med variabel volym genererar hydraultryck till en hydraulmotor med fast volym som driver den främre valsen. Pumpen genererar också tryck till två motorer med fast volym som driver bakhjulen. Hastighet Framåt och bakåt 0-10,5 km/h Styrning Ett prioritetsstyrt hydrauliskt servostyrsystem ger smidig styrning utan ansträngning. Minsta vändradie CB22 Valskantens insida mm Valskantens utsida mm CB24/CC24 Valskantens insida mm Valskantens utsida mm Valskantens insida mm Valskantens utsida mm Styrvinkel 32 CB22, CB24, och CC24 specifikationer 5

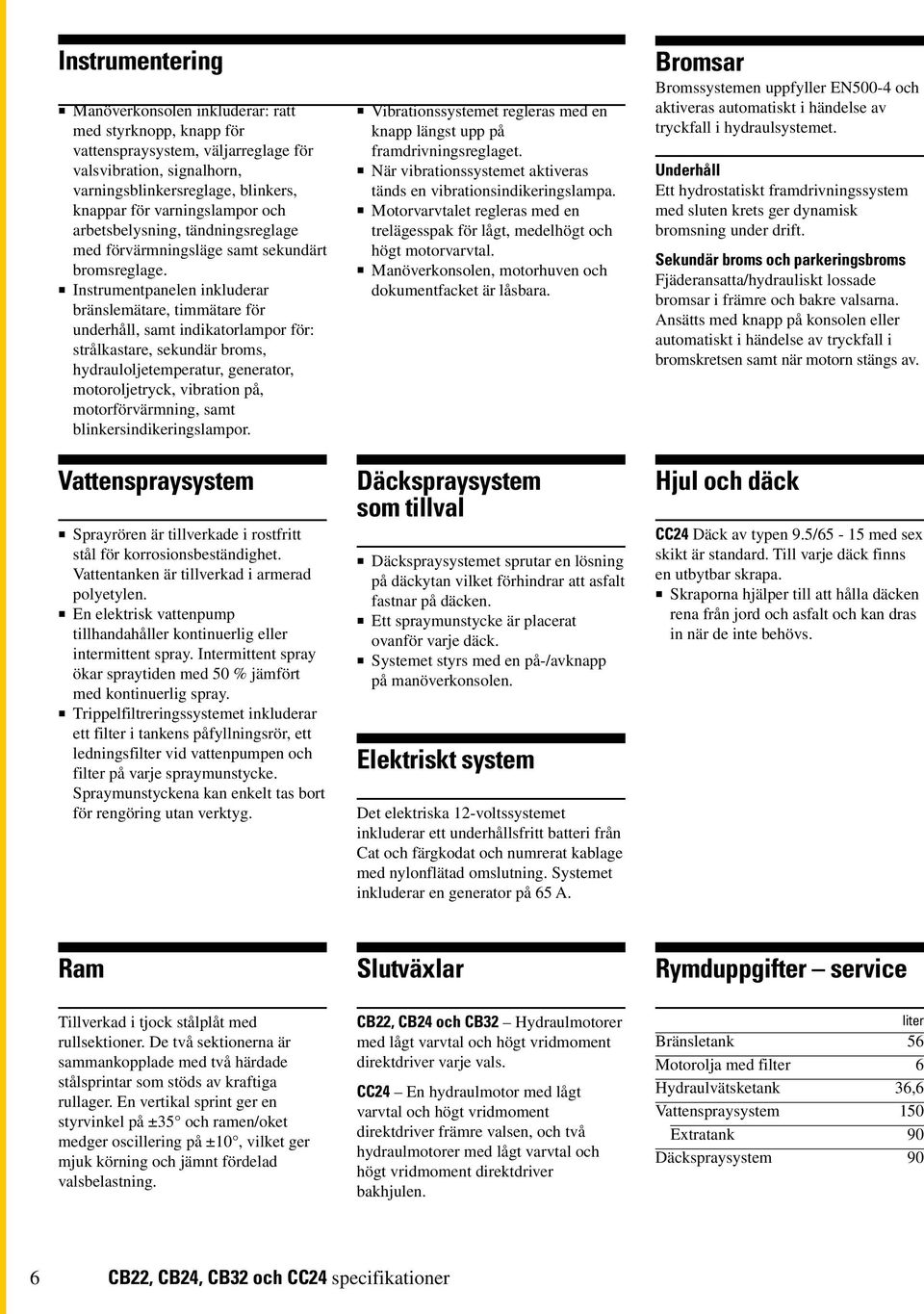

6 Instrumentering Manöverkonsolen inkluderar: ratt med styrknopp, knapp för vattenspraysystem, väljarreglage för valsvibration, signalhorn, varningsblinkersreglage, blinkers, knappar för varningslampor och arbetsbelysning, tändningsreglage med förvärmningsläge samt sekundärt bromsreglage. Instrumentpanelen inkluderar bränslemätare, timmätare för underhåll, samt indikatorlampor för: strålkastare, sekundär broms, hydrauloljetemperatur, generator, motoroljetryck, vibration på, motorförvärmning, samt blinkersindikeringslampor. Vattenspraysystem Sprayrören är tillverkade i rostfritt stål för korrosionsbeständighet. Vattentanken är tillverkad i armerad polyetylen. En elektrisk vattenpump tillhandahåller kontinuerlig eller intermittent spray. Intermittent spray ökar spraytiden med 50 % jämfört med kontinuerlig spray. Trippelfiltreringssystemet inkluderar ett filter i tankens påfyllningsrör, ett ledningsfilter vid vattenpumpen och filter på varje spraymunstycke. Spraymunstyckena kan enkelt tas bort för rengöring utan verktyg. Vibrationssystemet regleras med en knapp längst upp på framdrivningsreglaget. När vibrationssystemet aktiveras tänds en vibrationsindikeringslampa. Motorvarvtalet regleras med en trelägesspak för lågt, medelhögt och högt motorvarvtal. Manöverkonsolen, motorhuven och dokumentfacket är låsbara. Däckspraysystem som tillval Däckspraysystemet sprutar en lösning på däckytan vilket förhindrar att asfalt fastnar på däcken. Ett spraymunstycke är placerat ovanför varje däck. Systemet styrs med en på-/avknapp på manöverkonsolen. Elektriskt system Det elektriska 12-voltssystemet inkluderar ett underhållsfritt batteri från Cat och färgkodat och numrerat kablage med nylonflätad omslutning. Systemet inkluderar en generator på 65 A. Bromsar Bromssystemen uppfyller EN500-4 och aktiveras automatiskt i händelse av tryckfall i hydraulsystemet. Underhåll Ett hydrostatiskt framdrivningssystem med sluten krets ger dynamisk bromsning under drift. Sekundär broms och parkeringsbroms Fjäderansatta/hydrauliskt lossade bromsar i främre och bakre valsarna. Ansätts med knapp på konsolen eller automatiskt i händelse av tryckfall i bromskretsen samt när motorn stängs av. Hjul och däck CC24 Däck av typen 9.5/65-15 med sex skikt är standard. Till varje däck finns en utbytbar skrapa. Skraporna hjälper till att hålla däcken rena från jord och asfalt och kan dras in när de inte behövs. Ram Slutväxlar Rymduppgifter service Tillverkad i tjock stålplåt med rullsektioner. De två sektionerna är sammankopplade med två härdade stålsprintar som stöds av kraftiga rullager. En vertikal sprint ger en styrvinkel på ±35 och ramen/oket medger oscillering på ±10, vilket ger mjuk körning och jämnt fördelad valsbelastning. CB22, CB24 och Hydraulmotorer med lågt varvtal och högt vridmoment direktdriver varje vals. CC24 En hydraulmotor med lågt varvtal och högt vridmoment direktdriver främre valsen, och två hydraulmotorer med lågt varvtal och högt vridmoment direktdriver bakhjulen. liter Bränsletank 56 Motorolja med filter 6 Hydraulvätsketank 36,6 Vattenspraysystem 150 Extratank 90 Däckspraysystem 90 6 CB22, CB24, och CC24 specifikationer

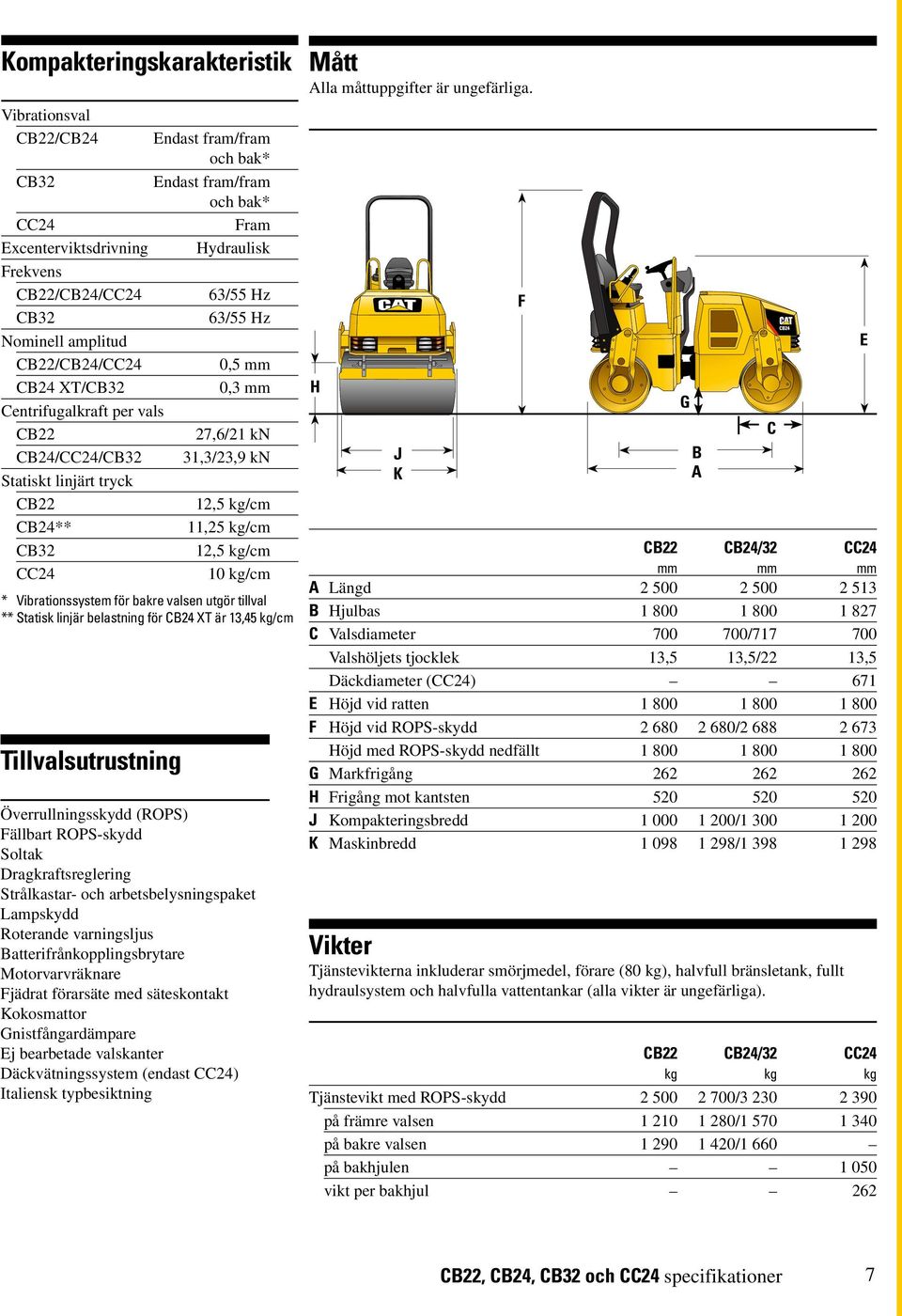

7 Kompakteringskarakteristik Vibrationsval CB22/CB24 Endast fram/fram och bak* Endast fram/fram och bak* CC24 Fram Excenterviktsdrivning hydraulisk Frekvens CB22/CB24/CC24 63/55 Hz 63/55 Hz Nominell amplitud CB22/CB24/CC24 0,5 mm CB24 XT/ 0,3 mm Centrifugalkraft per vals CB22 27,6/21 kn CB24/CC24/ 31,3/23,9 kn Statiskt linjärt tryck CB22 12,5 kg/cm CB24** 11,25 kg/cm 12,5 kg/cm CC24 10 kg/cm * Vibrationssystem för bakre valsen utgör tillval ** Statisk linjär belastning för CB24 XT är 13,45 kg/cm Tillvalsutrustning Överrullningsskydd (ROPS) Fällbart ROPS-skydd Soltak Dragkraftsreglering Strålkastar- och arbetsbelysningspaket Lampskydd Roterande varningsljus Batterifrånkopplingsbrytare Motorvarvräknare Fjädrat förarsäte med säteskontakt Kokosmattor Gnistfångardämpare Ej bearbetade valskanter Däckvätningssystem (endast CC24) Italiensk typbesiktning Mått Alla måttuppgifter är ungefärliga. H J K F CB22 CB24/32 CC24 mm mm mm A Längd B Hjulbas C Valsdiameter / Valshöljets tjocklek 13,5 13,5/22 13,5 Däckdiameter (CC24) 671 E Höjd vid ratten F Höjd vid ROPS-skydd / Höjd med ROPS-skydd nedfällt G Markfrigång H Frigång mot kantsten J Kompakteringsbredd / K Maskinbredd / Vikter Tjänstevikterna inkluderar smörjmedel, förare (80 kg), halvfull bränsletank, fullt hydraulsystem och halvfulla vattentankar (alla vikter är ungefärliga). CB22 CB24/32 CC24 kg kg kg Tjänstevikt med ROPS-skydd / på främre valsen / på bakre valsen /1 660 på bakhjulen vikt per bakhjul 262 G B A C E CB22, CB24, och CC24 specifikationer 7

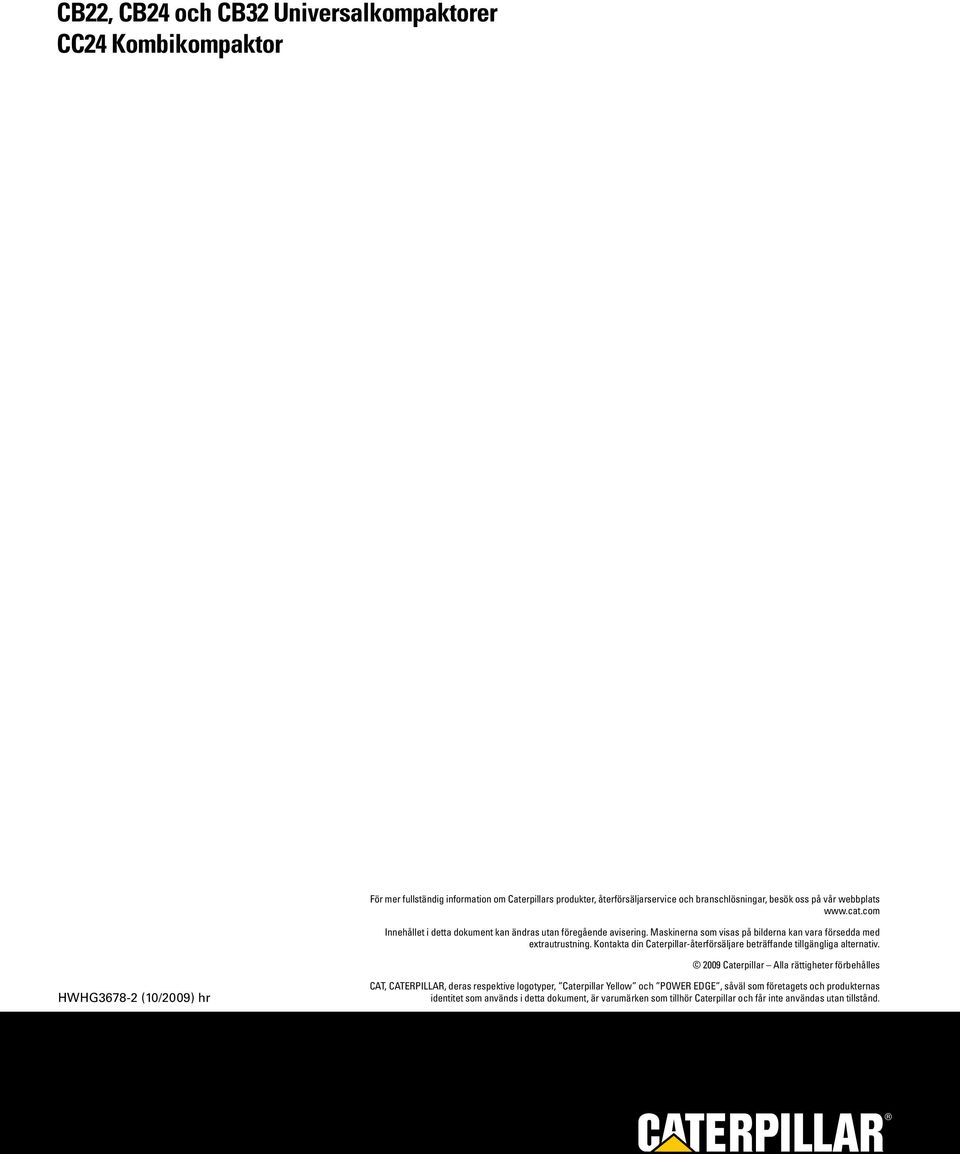

8 CB22, CB24 och Universalkompaktorer CC24 Kombikompaktor För mer fullständig information om Caterpillars produkter, återförsäljarservice och branschlösningar, besök oss på vår webbplats Innehållet i detta dokument kan ändras utan föregående avisering. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta din Caterpillar-återförsäljare beträffande tillgängliga alternativ Caterpillar Alla rättigheter förbehålles HWHG (10/2009) hr CAT, CATERPILLAR, deras respektive logotyper, Caterpillar Yellow och POWER EDGE, såväl som företagets och produkternas identitet som används i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan tillstånd.
