1 REKOMMENDATIONER OCH TIPS Denna bruksanvisning är förutsedd för flera versioner av apparaten. Det är möjligt att vissa enskilda utrustningsdetaljer, inte berör din apparat. INSTALLATION Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation. Avståndet mellan spisplattans ovansida och fläkt måste vara minst 65 cm. Om fläkten monteras över gasspis och högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta. Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti fläkten. För klass 1 apparater kontrollera att matningsnätet ger effektiv jordning. Anslut fläkten till frånluftskanalen via ett rör eller slang. Anslutningsslang måste monteras sträckt närmast anslutningen. Köksfläkten får inte anslutas till frånluftskanaler som leder förbränningsgaser (från ved-/oljepannor, gas-/braskaminer etc.) Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gasspisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Rummet måste ventileras tillräckligt när spisfläkten används. Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet (Boverket). ANVÄNDNING Spisfläkten är uteslutande avsedd för hemmabruk och endast för att eliminera matos. Använd aldrig köksfläkten för andra ändamål än det avsedda. Undvik öppen (gas-)låga under spisfläkten när fläkten är i drift. Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor. Fritöser måste övervakas noggrant under användning: Överhettad olja kan fatta eld. Att flambera under fläkten är inte tillåtet, då det finns risk för eldsvåda Denna apparat får inte användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de är övervakade eller instruerade om användningen av apparaten av personer ansvariga för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med apparaten mm min. UNDERHÅLL Stäng av apparaten eller skilj den från elnätet innan något underhållningsarbete utförs. Rengör och/eller byt filtren med angivet intervall. Rengör köksfläkten med en fuktig trasa och diskmedel. Risken för brandspridning ökar om fläkten inte rengörs så ofta som anges i instruktionen. Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall istället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst, alternativt affären där du köpte varan. SE

Om fläkten monteras över gasspis och högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta.

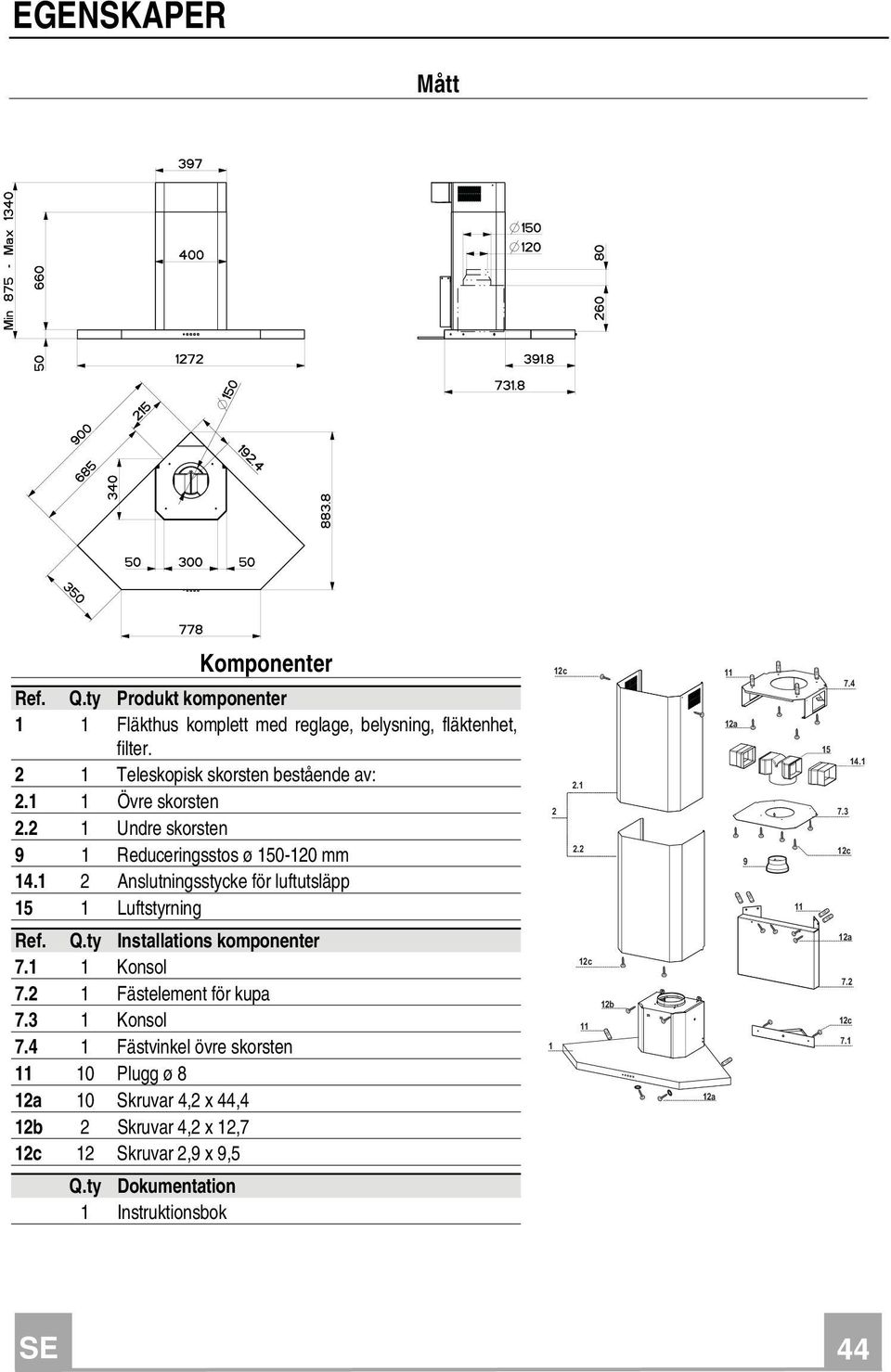

2 EGENSKAPER Mått Komponenter Ref. Q.ty Produkt komponenter 1 1 Fläkthus komplett med reglage, belysning, fläktenhet, filter. 2 1 Teleskopisk skorsten bestående av: Övre skorsten Undre skorsten 9 1 Reduceringsstos ø mm Anslutningsstycke för luftutsläpp 15 1 Luftstyrning Ref. Q.ty Installations komponenter Konsol Fästelement för kupa Konsol Fästvinkel övre skorsten Plugg ø 8 12a 10 Skruvar 4,2 x 44,4 12b 2 Skruvar 4,2 x 12,7 12 Skruvar 2,9 x 9,5 Q.ty Dokumentation 1 Instruktionsbok b a 9 12a a SE

1 2 Anslutningsstycke för luftutsläpp 15 1 Luftstyrning Ref. Q.ty Installations komponenter 7.1 1 Konsol 7.2 1 Fästelement för kupa 7.3 1 Konsol 7.

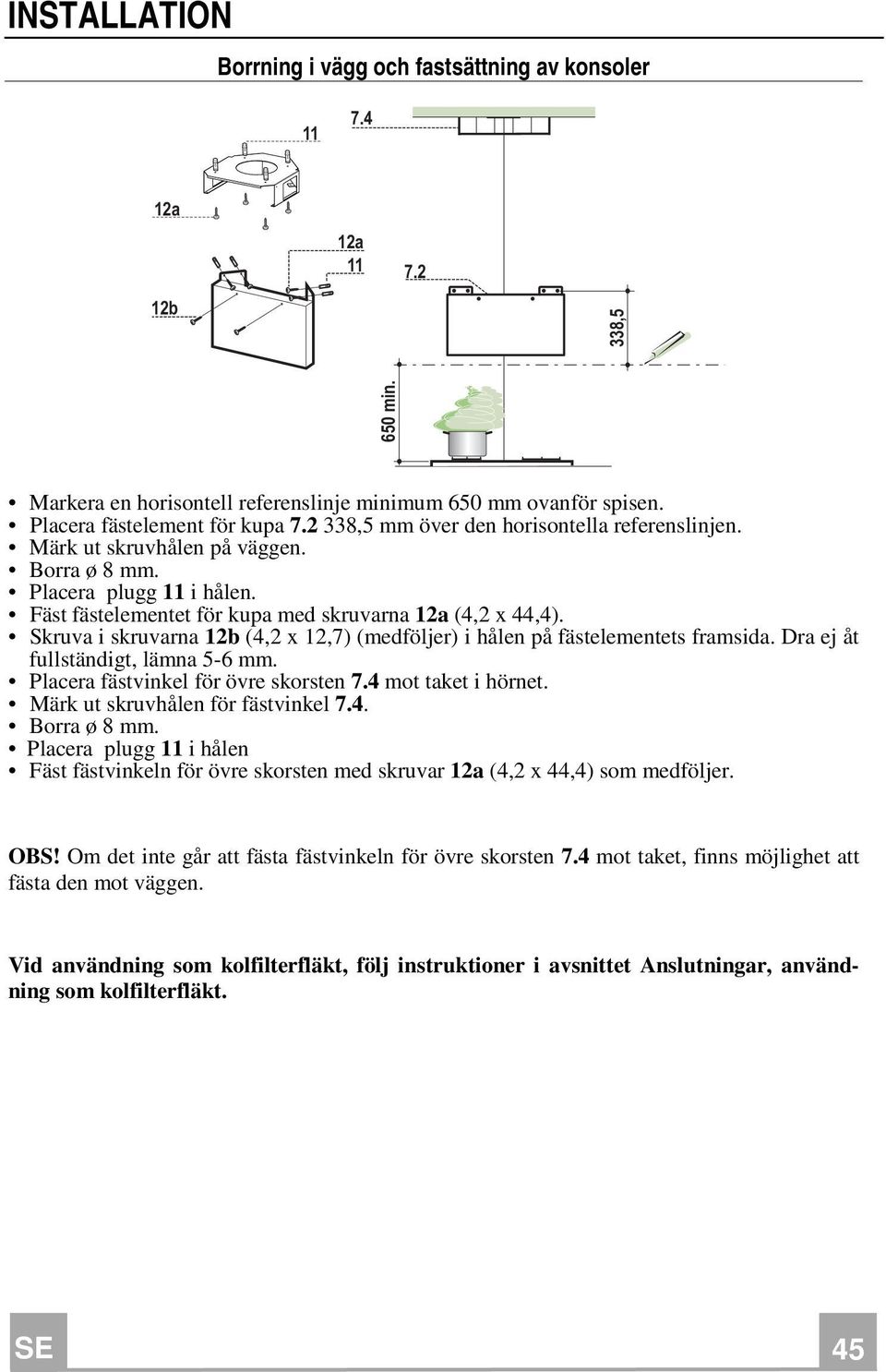

3 INSTALLATION Borrning i vägg och fastsättning av konsoler a 12b 12a ,5 650 min. Markera en horisontell referenslinje minimum 650 mm ovanför spisen. Placera fästelement för kupa ,5 mm över den horisontella referenslinjen. Märk ut skruvhålen på väggen. Borra ø 8 mm. Placera plugg 11 i hålen. Fäst fästelementet för kupa med skruvarna 12a (4,2 x 44,4). Skruva i skruvarna 12b (4,2 x 12,7) (medföljer) i hålen på fästelementets framsida. Dra ej åt fullständigt, lämna 5-6 mm. Placera fästvinkel för övre skorsten 7.4 mot taket i hörnet. Märk ut skruvhålen för fästvinkel 7.4. Borra ø 8 mm. Placera plugg 11 i hålen Fäst fästvinkeln för övre skorsten med skruvar 12a (4,2 x 44,4) som medföljer. OBS! Om det inte går att fästa fästvinkeln för övre skorsten 7.4 mot taket, finns möjlighet att fästa den mot väggen. Vid användning som kolfilterfläkt, följ instruktioner i avsnittet Anslutningar, användning som kolfilterfläkt. SE

Skruva i skruvarna 12b (4,2 x 12,7) (medföljer) i hålen på fästelementets framsida. Dra ej åt fullständigt, lämna 5-6 mm. Placera fästvinkel för övre skorsten 7.4 mot taket i hörnet.

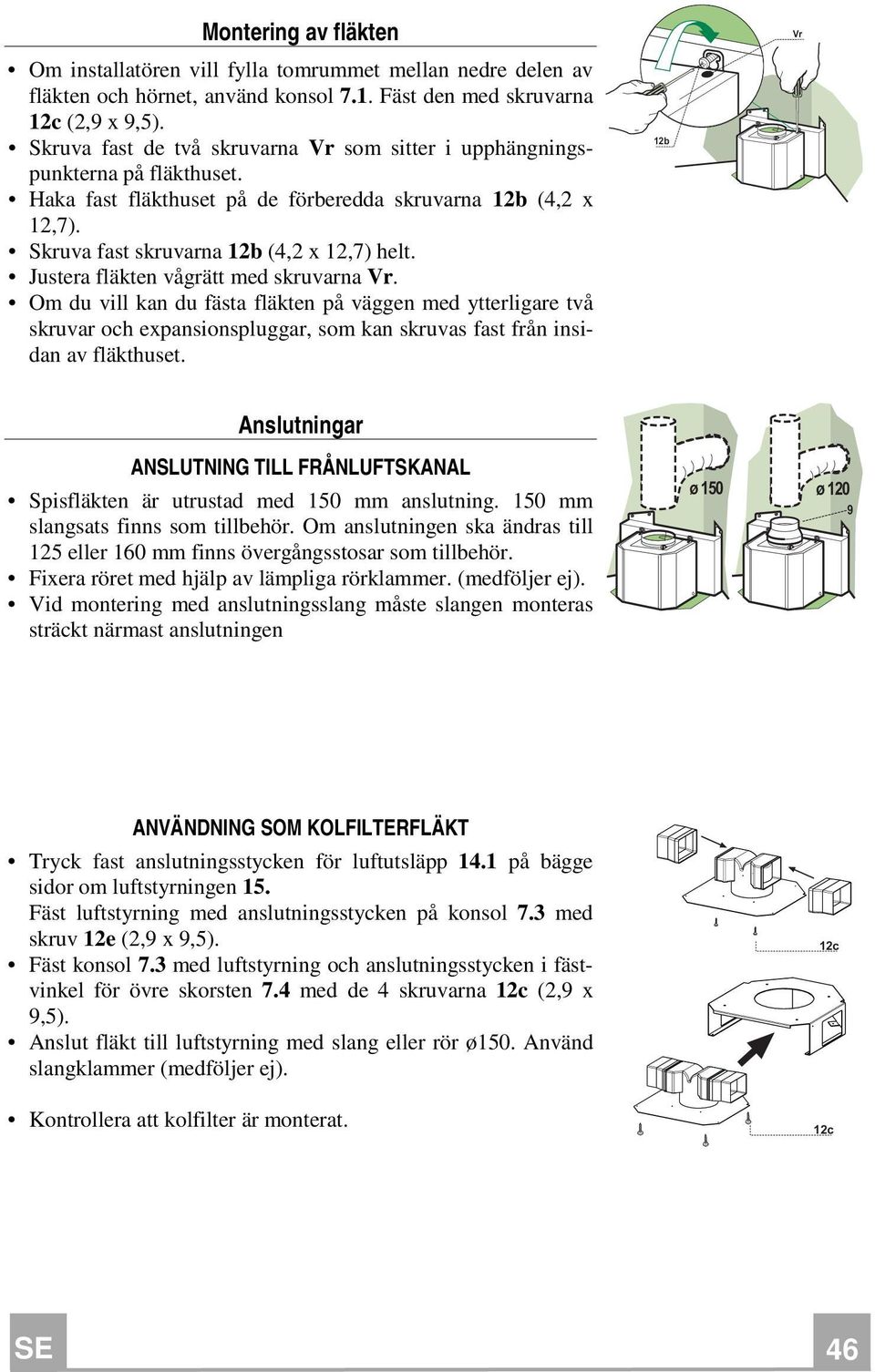

4 Montering av fläkten Om installatören vill fylla tomrummet mellan nedre delen av fläkten och hörnet, använd konsol 7.1. Fäst den med skruvarna (2,9 x 9,5). Skruva fast de två skruvarna Vr som sitter i upphängningspunkterna på fläkthuset. Haka fast fläkthuset på de förberedda skruvarna 12b (4,2 x 12,7). Skruva fast skruvarna 12b (4,2 x 12,7) helt. Justera fläkten vågrätt med skruvarna Vr. Om du vill kan du fästa fläkten på väggen med ytterligare två skruvar och expansionspluggar, som kan skruvas fast från insidan av fläkthuset. 12b Vr Anslutningar ANSLUTNING TILL FRÅNLUFTSKANAL Spisfläkten är utrustad med 150 mm anslutning. 150 mm slangsats finns som tillbehör. Om anslutningen ska ändras till 125 eller 160 mm finns övergångsstosar som tillbehör. Fixera röret med hjälp av lämpliga rörklammer. (medföljer ej). Vid montering med anslutningsslang måste slangen monteras sträckt närmast anslutningen ø 150 ø ANVÄNDNING SOM KOLFILTERFLÄKT Tryck fast anslutningsstycken för luftutsläpp 14.1 på bägge sidor om luftstyrningen 15. Fäst luftstyrning med anslutningsstycken på konsol 7.3 med skruv 12e (2,9 x 9,5). Fäst konsol 7.3 med luftstyrning och anslutningsstycken i fästvinkel för övre skorsten 7.4 med de 4 skruvarna (2,9 x 9,5). Anslut fläkt till luftstyrning med slang eller rör ø150. Använd slangklammer (medföljer ej). Kontrollera att kolfilter är monterat. SE

Justera fläkten vågrätt med skruvarna Vr. Om du vill kan du fästa fläkten på väggen med ytterligare två skruvar och expansionspluggar, som kan skruvas fast från insidan av fläkthuset.

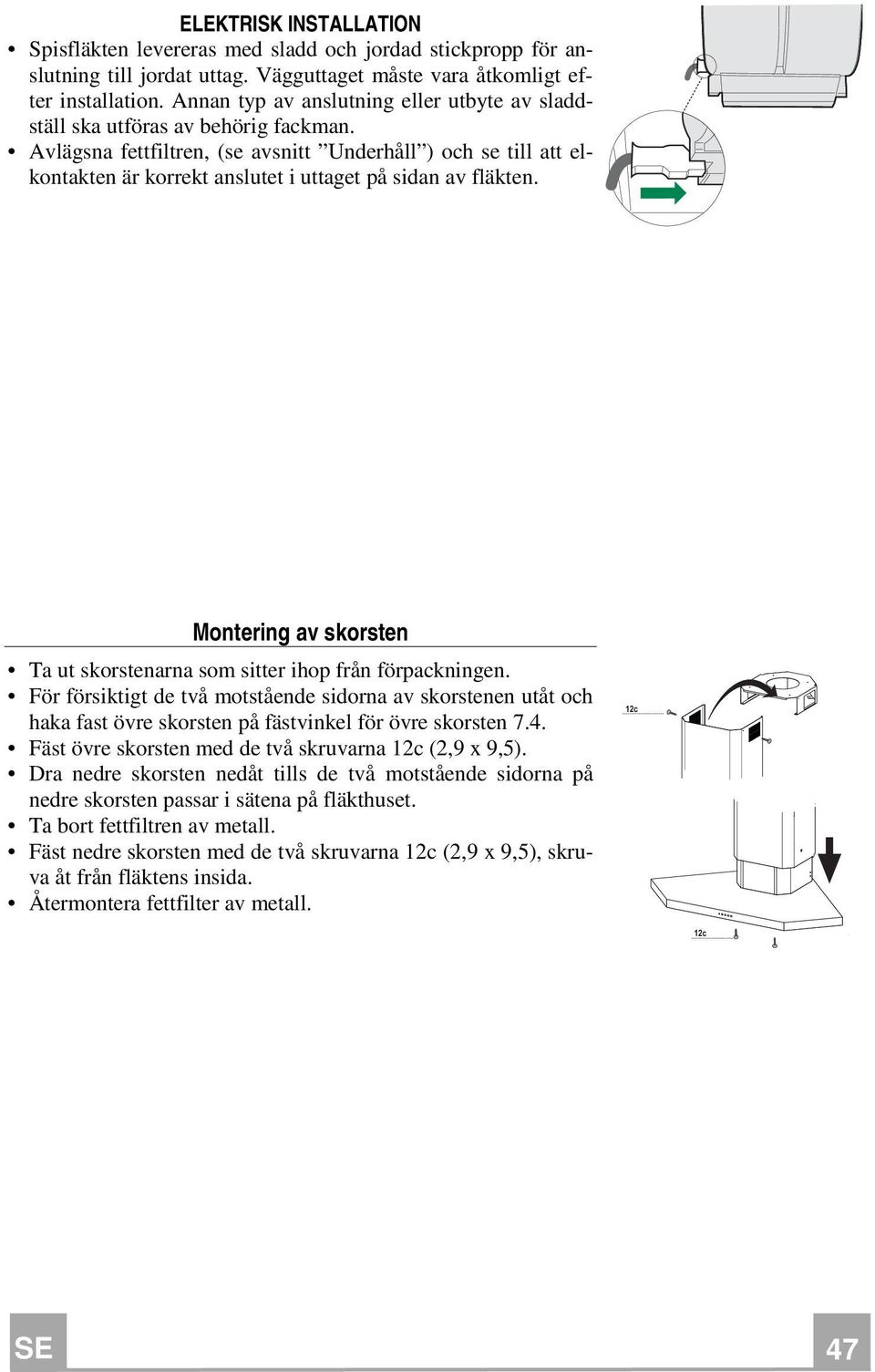

5 ELEKTRISK INSTALLATION Spisfläkten levereras med sladd och jordad stickpropp för anslutning till jordat uttag. Vägguttaget måste vara åtkomligt efter installation. Annan typ av anslutning eller utbyte av sladdställ ska utföras av behörig fackman. Avlägsna fettfiltren, (se avsnitt Underhåll ) och se till att elkontakten är korrekt anslutet i uttaget på sidan av fläkten. Montering av skorsten Ta ut skorstenarna som sitter ihop från förpackningen. För försiktigt de två motstående sidorna av skorstenen utåt och haka fast övre skorsten på fästvinkel för övre skorsten 7.4. Fäst övre skorsten med de två skruvarna (2,9 x 9,5). Dra nedre skorsten nedåt tills de två motstående sidorna på nedre skorsten passar i sätena på fläkthuset. Ta bort fettfiltren av metall. Fäst nedre skorsten med de två skruvarna (2,9 x 9,5), skruva åt från fläktens insida. Återmontera fettfilter av metall. SE

Avlägsna fettfiltren, (se avsnitt Underhåll ) och se till att elkontakten är korrekt anslutet i uttaget på sidan av fläkten.

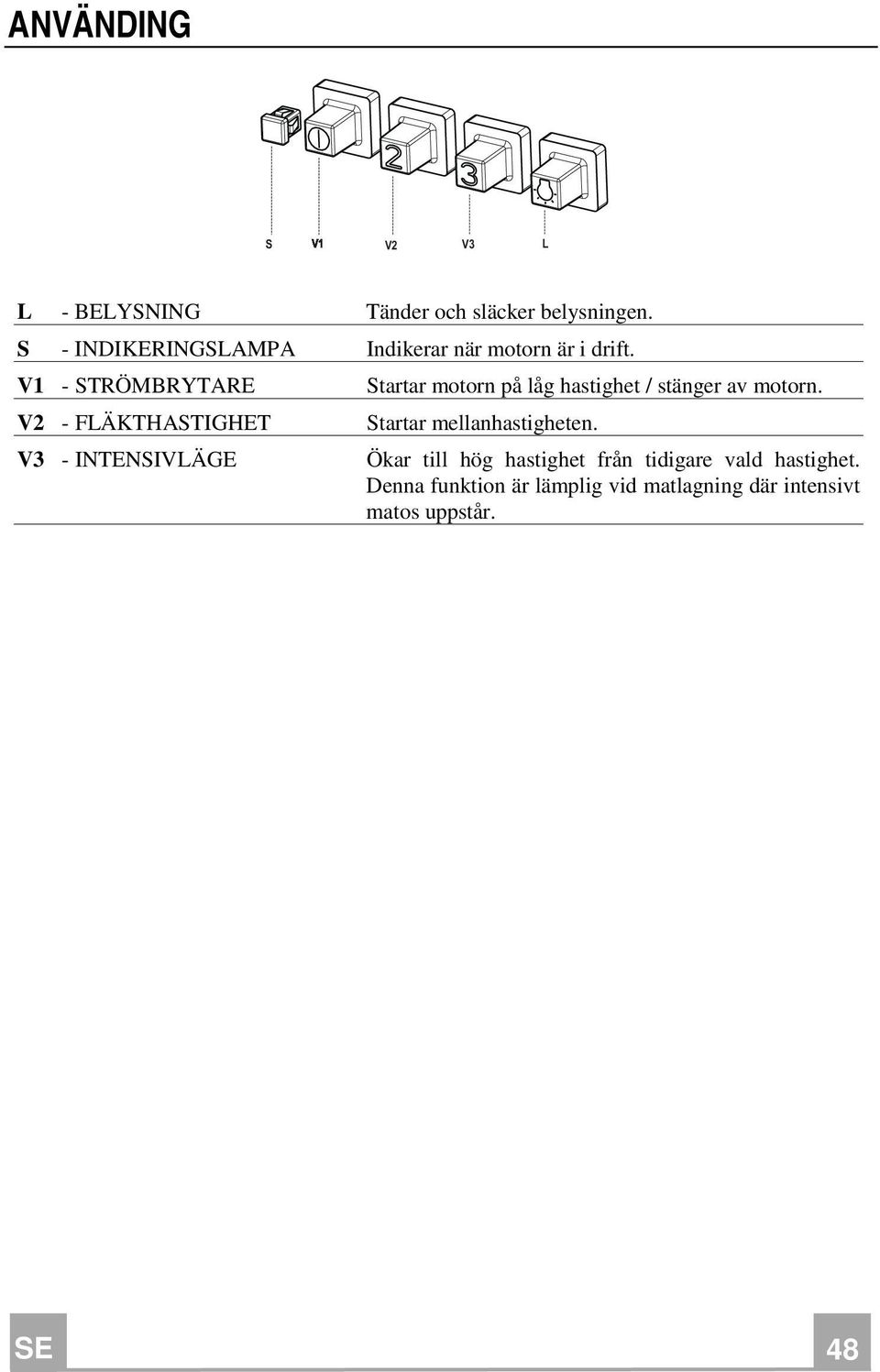

6 ANVÄNDING S V1 V2 V3 L L - BELYSNING Tänder och släcker belysningen. S - INDIKERINGSLAMPA Indikerar när motorn är i drift. V1 - STRÖMBRYTARE V2 - FLÄKTHASTIGHET V3 - INTENSIVLÄGE Startar motorn på låg hastighet / stänger av motorn. Startar mellanhastigheten. Ökar till hög hastighet från tidigare vald hastighet. Denna funktion är lämplig vid matlagning där intensivt matos uppstår. SE

V1 - STRÖMBRYTARE V2 - FLÄKTHASTIGHET V3 - INTENSIVLÄGE Startar motorn på låg hastighet / stänger

7 UNDERHÅLL Rengöring av fettfilter Dessa kan även diskas i diskmaskin, de ska diskas varannan månad cirka eller oftare vid intensiv användning. Ta bort ett filter åt gången, genom att stödja dem med den ena handen och dra spaken nedåt med den andra handen. Diska filtren utan att böja dem. Låt filtren torka före återmonteringen. Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan Användning som kolfilterfläkt OBS! Kolfilter kan inte diskas eller återanvändas. De måste bytas ut minst var fjärde månad. BYTE AV KOLFILTER Lossa fettfiltren genom att öppna snäppena. Ta bort kolfiltret genom att vrida i pilarnas riktning. Montera nytt kolfilter. Sätt tillbaka fettfiltren. Belysning BYTE AV LAMPA Halogenlampa 12V, 20W, sockel G4 Lampglaset lossas genom att dra metallringen rakt ned. Dra ut halogenlampan ur lamphållaren Byt ut lampan mot en ny med samma egenskaper. Sätt in de två piggarna korrekt i lamphållaren. Återmontera metallsockeln. SE

Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan Användning som kolfilterfläkt OBS! Kolfilter kan inte diskas eller återanvändas. De måste bytas ut minst var fjärde månad.

10 Franke S.p.a. Via Pignolini, Peschiera del Garda (VR) _ver5
