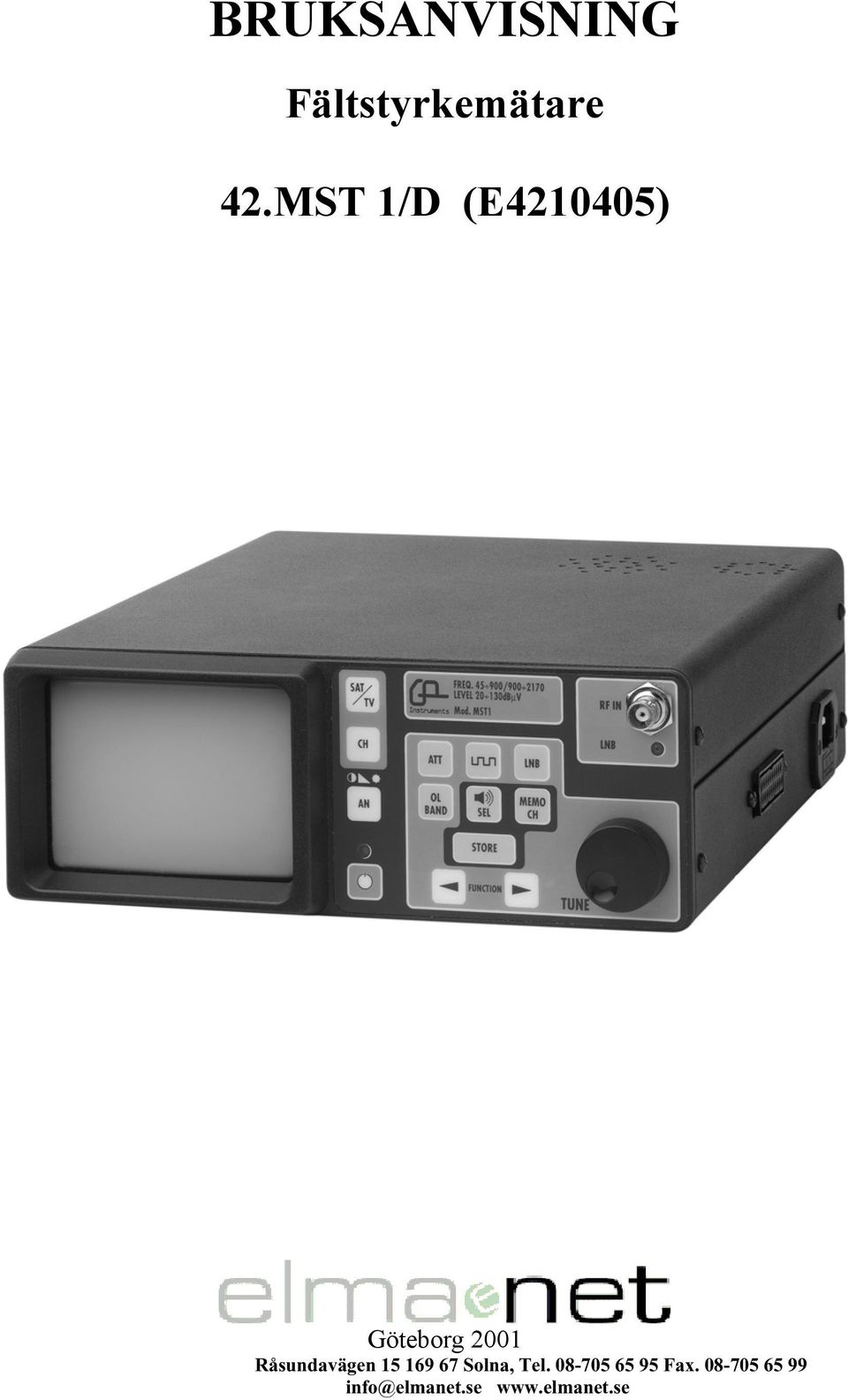

1 BRUKSANVISNING Fältstyrkemätare 42.MST 1/D (E ) Råsundavägen Solna, Tel Fax

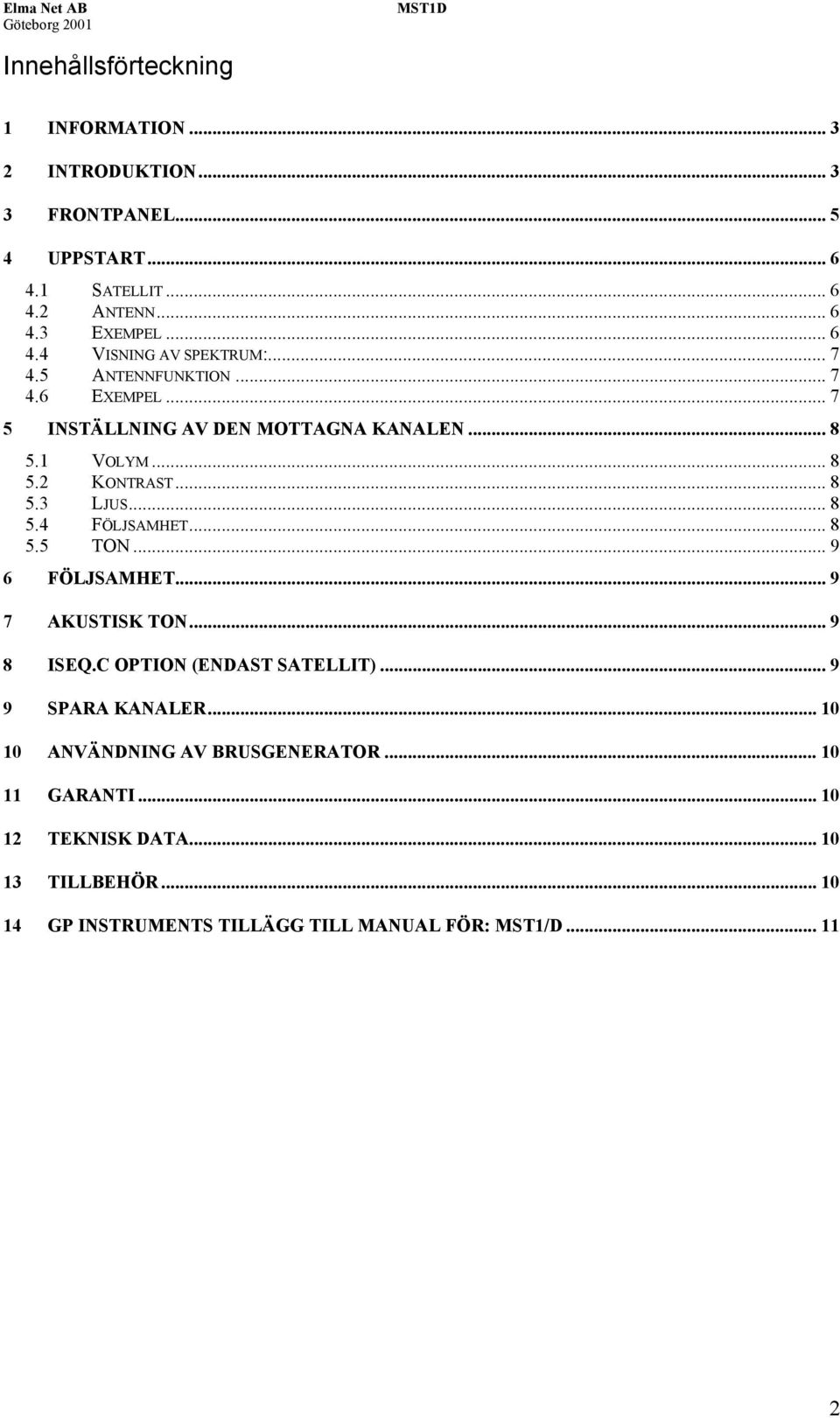

2 Innehållsförteckning 1 INFORMATION INTRODUKTION FRONTPANEL UPPSTART SATELLIT ANTENN EXEMPEL VISNING AV SPEKTRUM: ANTENNFUNKTION EXEMPEL INSTÄLLNING AV DEN MOTTAGNA KANALEN VOLYM KONTRAST LJUS FÖLJSAMHET TON FÖLJSAMHET AKUSTISK TON ISEQ.C OPTION (ENDAST SATELLIT) SPARA KANALER ANVÄNDNING AV BRUSGENERATOR GARANTI TEKNISK DATA TILLBEHÖR GP INSTRUMENTS TILLÄGG TILL MANUAL FÖR: MST1/D

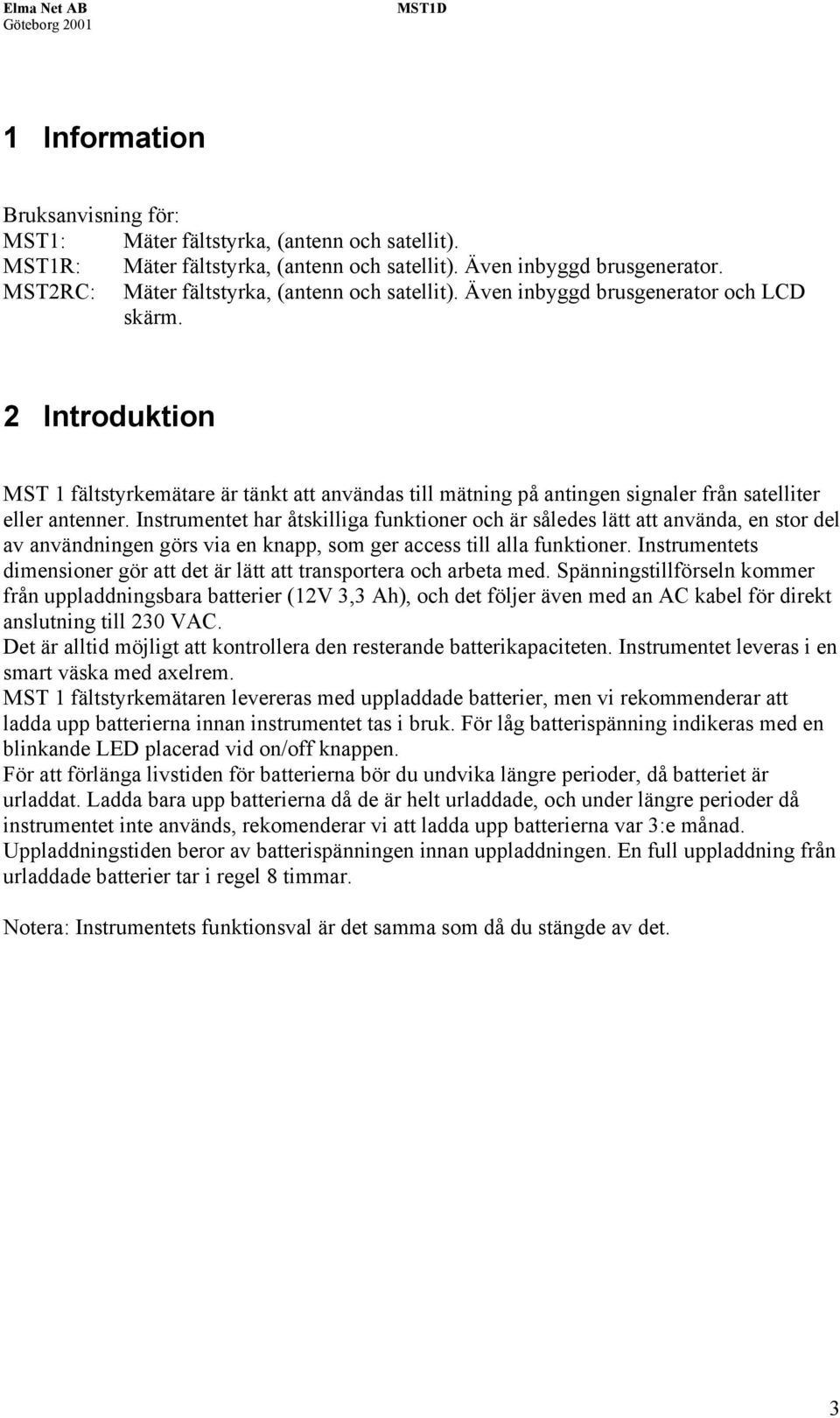

3 1 Information Bruksanvisning för: MST1: Mäter fältstyrka, (antenn och satellit). MST1R: Mäter fältstyrka, (antenn och satellit). Även inbyggd brusgenerator. MST2RC: Mäter fältstyrka, (antenn och satellit). Även inbyggd brusgenerator och LCD skärm. 2 Introduktion MST 1 fältstyrkemätare är tänkt att användas till mätning på antingen signaler från satelliter eller antenner. Instrumentet har åtskilliga funktioner och är således lätt att använda, en stor del av användningen görs via en knapp, som ger access till alla funktioner. Instrumentets dimensioner gör att det är lätt att transportera och arbeta med. Spänningstillförseln kommer från uppladdningsbara batterier (12V 3,3 Ah), och det följer även med an AC kabel för direkt anslutning till 230 VAC. Det är alltid möjligt att kontrollera den resterande batterikapaciteten. Instrumentet leveras i en smart väska med axelrem. MST 1 fältstyrkemätaren levereras med uppladdade batterier, men vi rekommenderar att ladda upp batterierna innan instrumentet tas i bruk. För låg batterispänning indikeras med en blinkande LED placerad vid on/off knappen. För att förlänga livstiden för batterierna bör du undvika längre perioder, då batteriet är urladdat. Ladda bara upp batterierna då de är helt urladdade, och under längre perioder då instrumentet inte används, rekomenderar vi att ladda upp batterierna var 3:e månad. Uppladdningstiden beror av batterispänningen innan uppladdningen. En full uppladdning från urladdade batterier tar i regel 8 timmar. Notera: Instrumentets funktionsval är det samma som då du stängde av det. 3

4 4

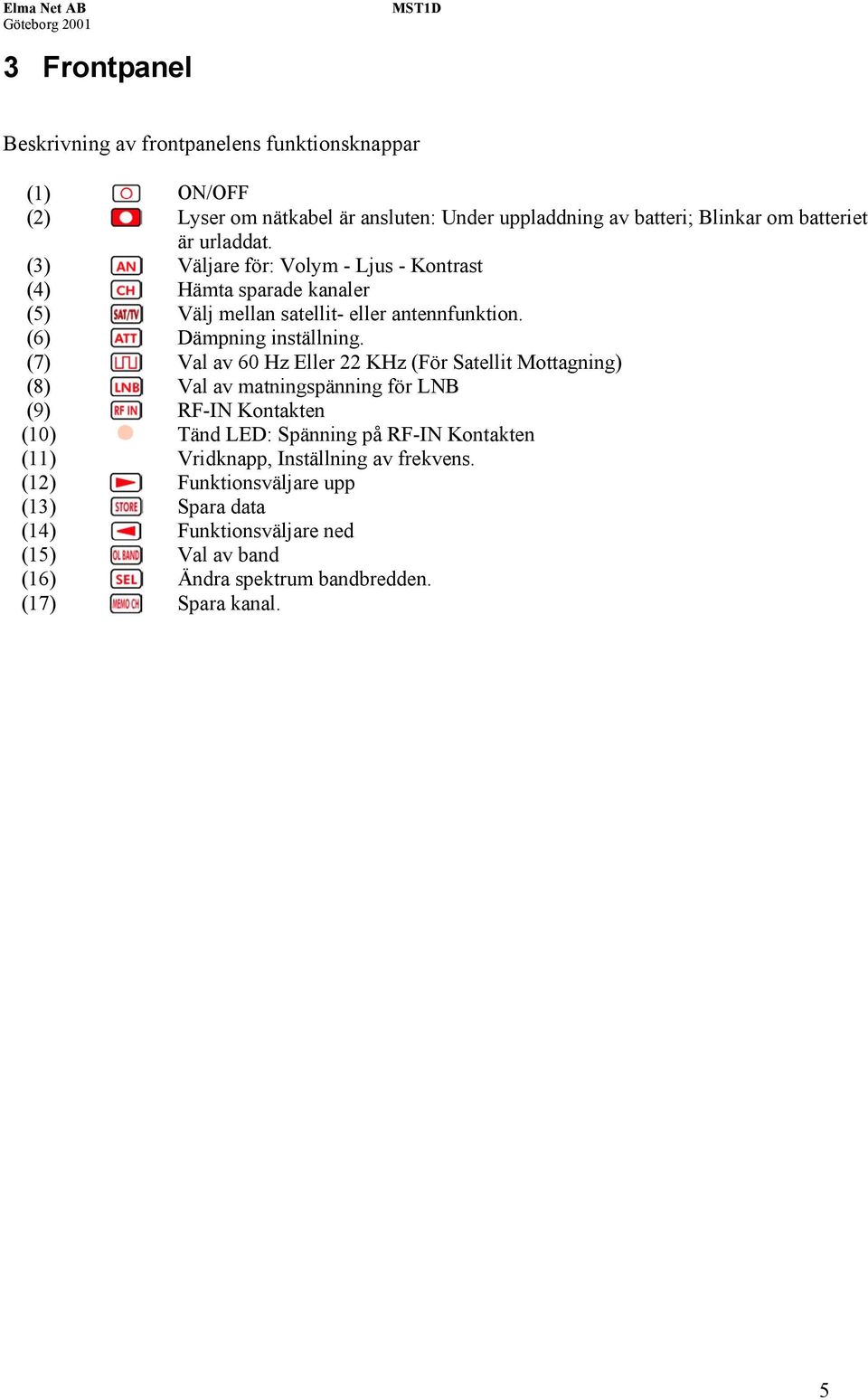

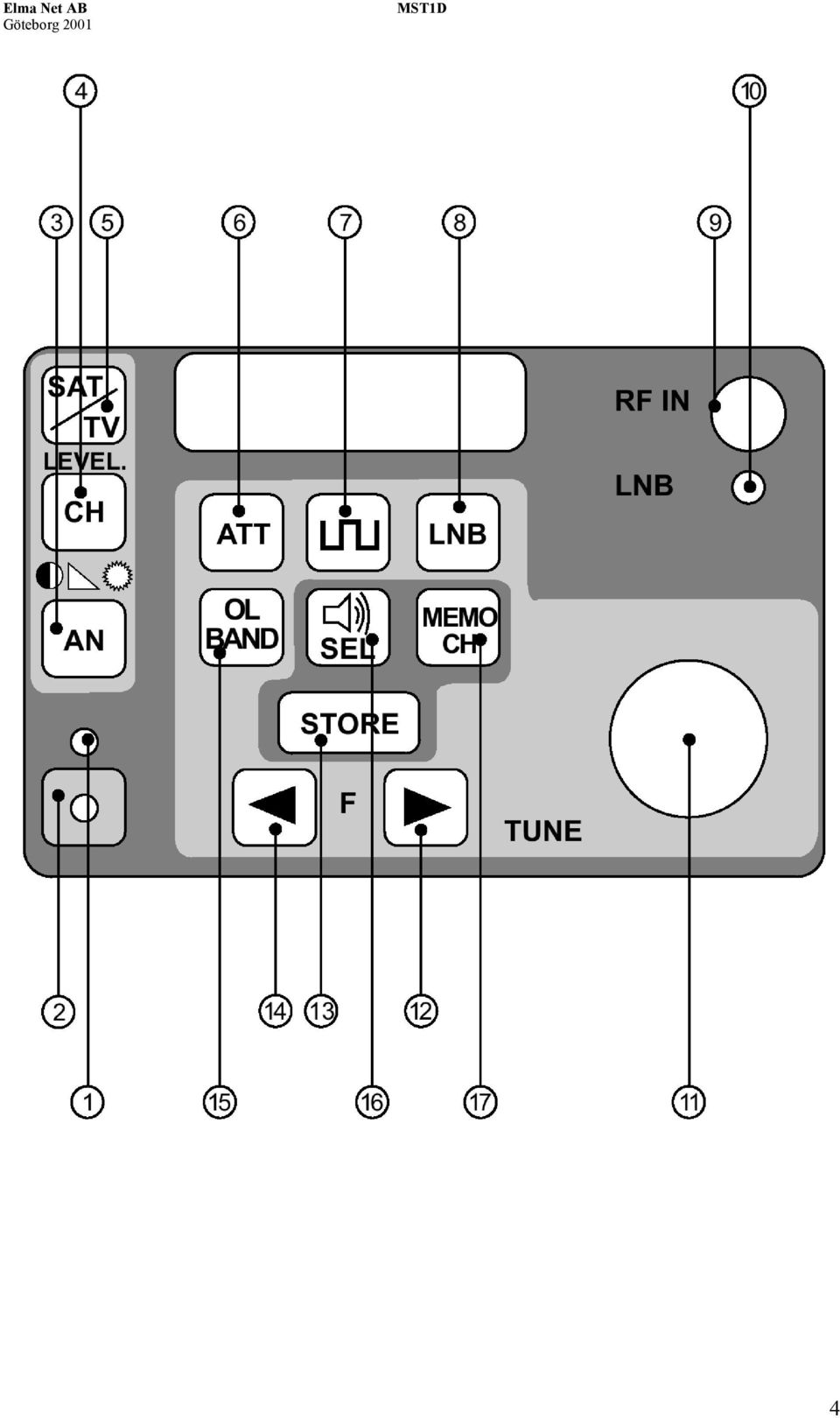

5 3 Frontpanel Beskrivning av frontpanelens funktionsknappar (1) ON/OFF (2) Lyser om nätkabel är ansluten: Under uppladdning av batteri; Blinkar om batteriet är urladdat. (3) Väljare för: Volym - Ljus - Kontrast (4) Hämta sparade kanaler (5) Välj mellan satellit- eller antennfunktion. (6) Dämpning inställning. (7) Val av 60 Hz Eller 22 KHz (För Satellit Mottagning) (8) Val av matningspänning för LNB (9) RF-IN Kontakten (10) Tänd LED: Spänning på RF-IN Kontakten (11) Vridknapp, Inställning av frekvens. (12) Funktionsväljare upp (13) Spara data (14) Funktionsväljare ned (15) Val av band (16) Ändra spektrum bandbredden. (17) Spara kanal. 5

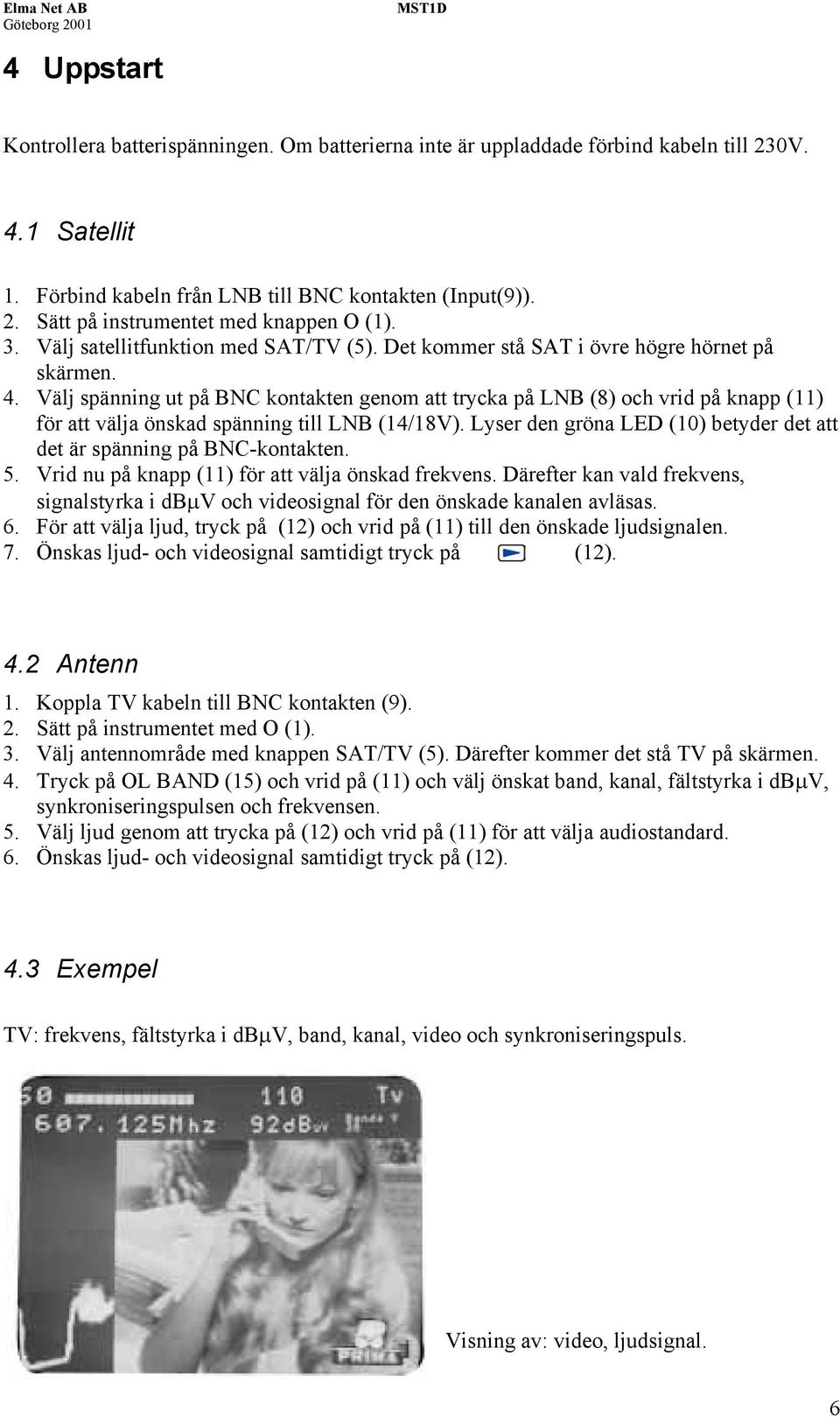

6 4 Uppstart Kontrollera batterispänningen. Om batterierna inte är uppladdade förbind kabeln till 230V. 4.1 Satellit 1. Förbind kabeln från LNB till BNC kontakten (Input(9)). 2. Sätt på instrumentet med knappen O (1). 3. Välj satellitfunktion med SAT/TV (5). Det kommer stå SAT i övre högre hörnet på skärmen. 4. Välj spänning ut på BNC kontakten genom att trycka på LNB (8) och vrid på knapp (11) för att välja önskad spänning till LNB (14/18V). Lyser den gröna LED (10) betyder det att det är spänning på BNC-kontakten. 5. Vrid nu på knapp (11) för att välja önskad frekvens. Därefter kan vald frekvens, signalstyrka i dbµv och videosignal för den önskade kanalen avläsas. 6. För att välja ljud, tryck på (12) och vrid på (11) till den önskade ljudsignalen. 7. Önskas ljud- och videosignal samtidigt tryck på (12). 4.2 Antenn 1. Koppla TV kabeln till BNC kontakten (9). 2. Sätt på instrumentet med O (1). 3. Välj antennområde med knappen SAT/TV (5). Därefter kommer det stå TV på skärmen. 4. Tryck på OL BAND (15) och vrid på (11) och välj önskat band, kanal, fältstyrka i dbµv, synkroniseringspulsen och frekvensen. 5. Välj ljud genom att trycka på (12) och vrid på (11) för att välja audiostandard. 6. Önskas ljud- och videosignal samtidigt tryck på (12). 4.3 Exempel TV: frekvens, fältstyrka i dbµv, band, kanal, video och synkroniseringspuls. Visning av: video, ljudsignal. 6

7 4.4 Visning av spektrum: 1. Starta från punkt 7 (satelit). 2. Tryck på (12). På skärmen syns nu spektrum för den valda frekvensen. 3. Tryck på SEL (16) för att utvidga spektrum och på skärmen ses FULL. 4. Använd (11) för att välja bandbredd från 42MHz till 336 MHz. 5. Tryck på SEL (16) och du använder normalt spektrum igen. 4.5 Antennfunktion 1. Starta från punkt 7 (antenn). 2. Tryck på (12). På skärmen syns nu spektrum för den valda frekvensen. 3. Tryck på SEL (16) för att utvidga spektrum och på skärmen ses FULL. 4. Använd (11) för att välja bandbredd från 21 MHz till 105 MHz. 5. Tryck på SEL (16) och du använder normalt spektrum igen. 4.6 Exempel SAT: visning av totalt spektrum. TV: Visning av totalt spektrum. 7

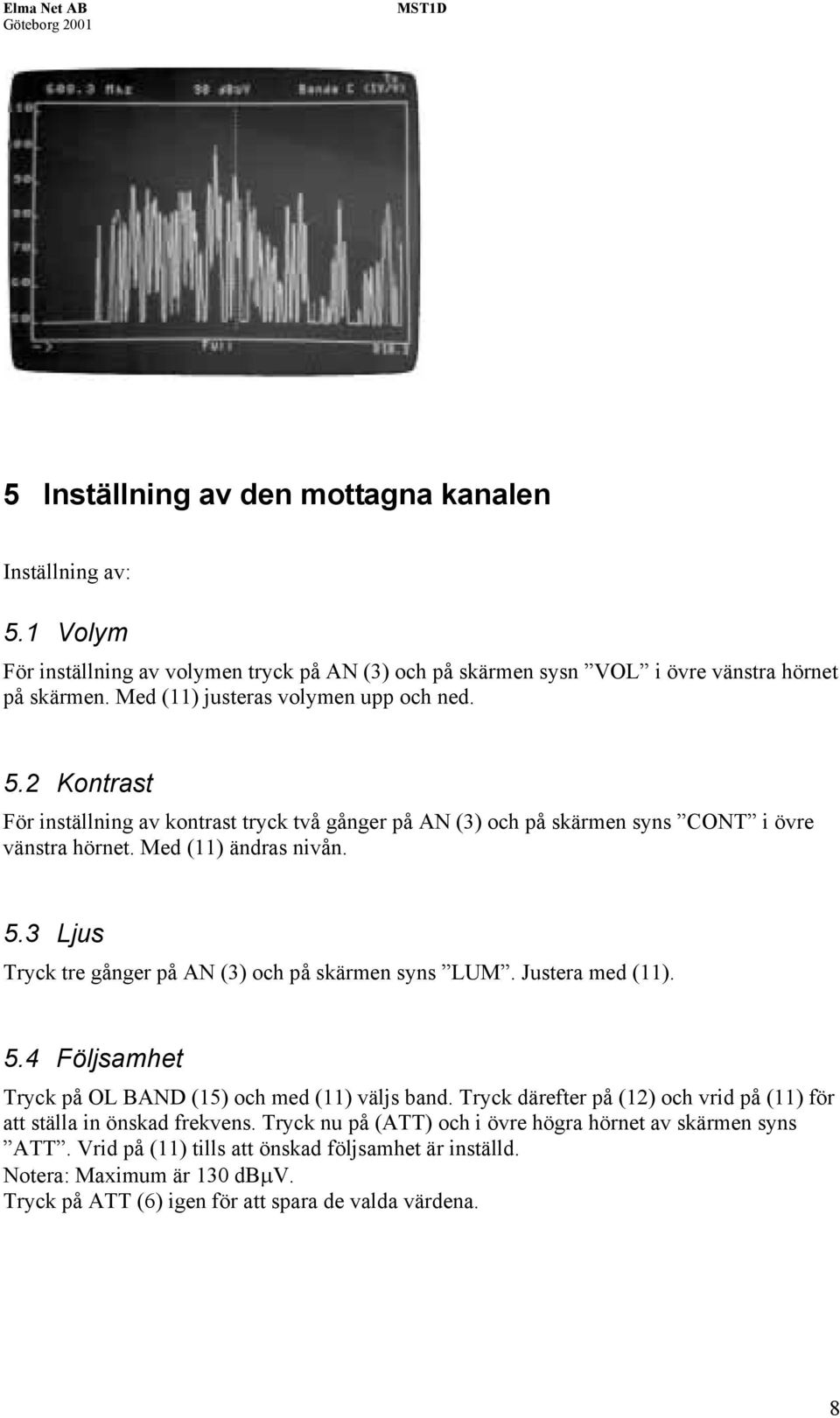

8 5 Inställning av den mottagna kanalen Inställning av: 5.1 Volym För inställning av volymen tryck på AN (3) och på skärmen sysn VOL i övre vänstra hörnet på skärmen. Med (11) justeras volymen upp och ned. 5.2 Kontrast För inställning av kontrast tryck två gånger på AN (3) och på skärmen syns CONT i övre vänstra hörnet. Med (11) ändras nivån. 5.3 Ljus Tryck tre gånger på AN (3) och på skärmen syns LUM. Justera med (11). 5.4 Följsamhet Tryck på OL BAND (15) och med (11) väljs band. Tryck därefter på (12) och vrid på (11) för att ställa in önskad frekvens. Tryck nu på (ATT) och i övre högra hörnet av skärmen syns ATT. Vrid på (11) tills att önskad följsamhet är inställd. Notera: Maximum är 130 dbµv. Tryck på ATT (6) igen för att spara de valda värdena. 8

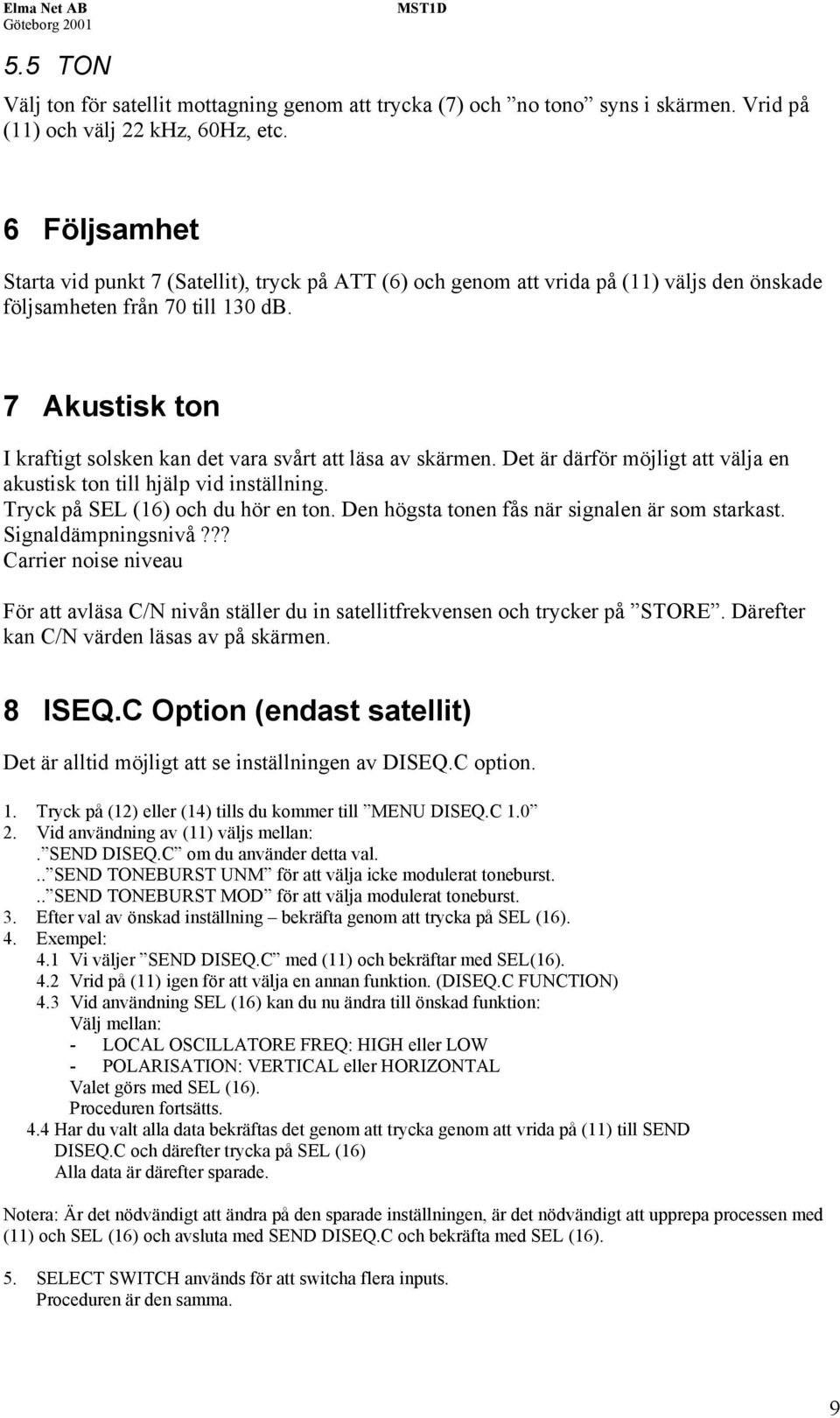

9 5.5 TON Välj ton för satellit mottagning genom att trycka (7) och no tono syns i skärmen. Vrid på (11) och välj 22 khz, 60Hz, etc. 6 Följsamhet Starta vid punkt 7 (Satellit), tryck på ATT (6) och genom att vrida på (11) väljs den önskade följsamheten från 70 till 130 db. 7 Akustisk ton I kraftigt solsken kan det vara svårt att läsa av skärmen. Det är därför möjligt att välja en akustisk ton till hjälp vid inställning. Tryck på SEL (16) och du hör en ton. Den högsta tonen fås när signalen är som starkast. Signaldämpningsnivå??? Carrier noise niveau För att avläsa C/N nivån ställer du in satellitfrekvensen och trycker på STORE. Därefter kan C/N värden läsas av på skärmen. 8 ISEQ.C Option (endast satellit) Det är alltid möjligt att se inställningen av DISEQ.C option. 1. Tryck på (12) eller (14) tills du kommer till MENU DISEQ.C Vid användning av (11) väljs mellan:. SEND DISEQ.C om du använder detta val... SEND TONEBURST UNM för att välja icke modulerat toneburst... SEND TONEBURST MOD för att välja modulerat toneburst. 3. Efter val av önskad inställning bekräfta genom att trycka på SEL (16). 4. Exempel: 4.1 Vi väljer SEND DISEQ.C med (11) och bekräftar med SEL(16). 4.2 Vrid på (11) igen för att välja en annan funktion. (DISEQ.C FUNCTION) 4.3 Vid användning SEL (16) kan du nu ändra till önskad funktion: Välj mellan: - LOCAL OSCILLATORE FREQ: HIGH eller LOW - POLARISATION: VERTICAL eller HORIZONTAL Valet görs med SEL (16). Proceduren fortsätts. 4.4 Har du valt alla data bekräftas det genom att trycka genom att vrida på (11) till SEND DISEQ.C och därefter trycka på SEL (16) Alla data är därefter sparade. Notera: Är det nödvändigt att ändra på den sparade inställningen, är det nödvändigt att upprepa processen med (11) och SEL (16) och avsluta med SEND DISEQ.C och bekräfta med SEL (16). 5. SELECT SWITCH används för att switcha flera inputs. Proceduren är den samma. 9

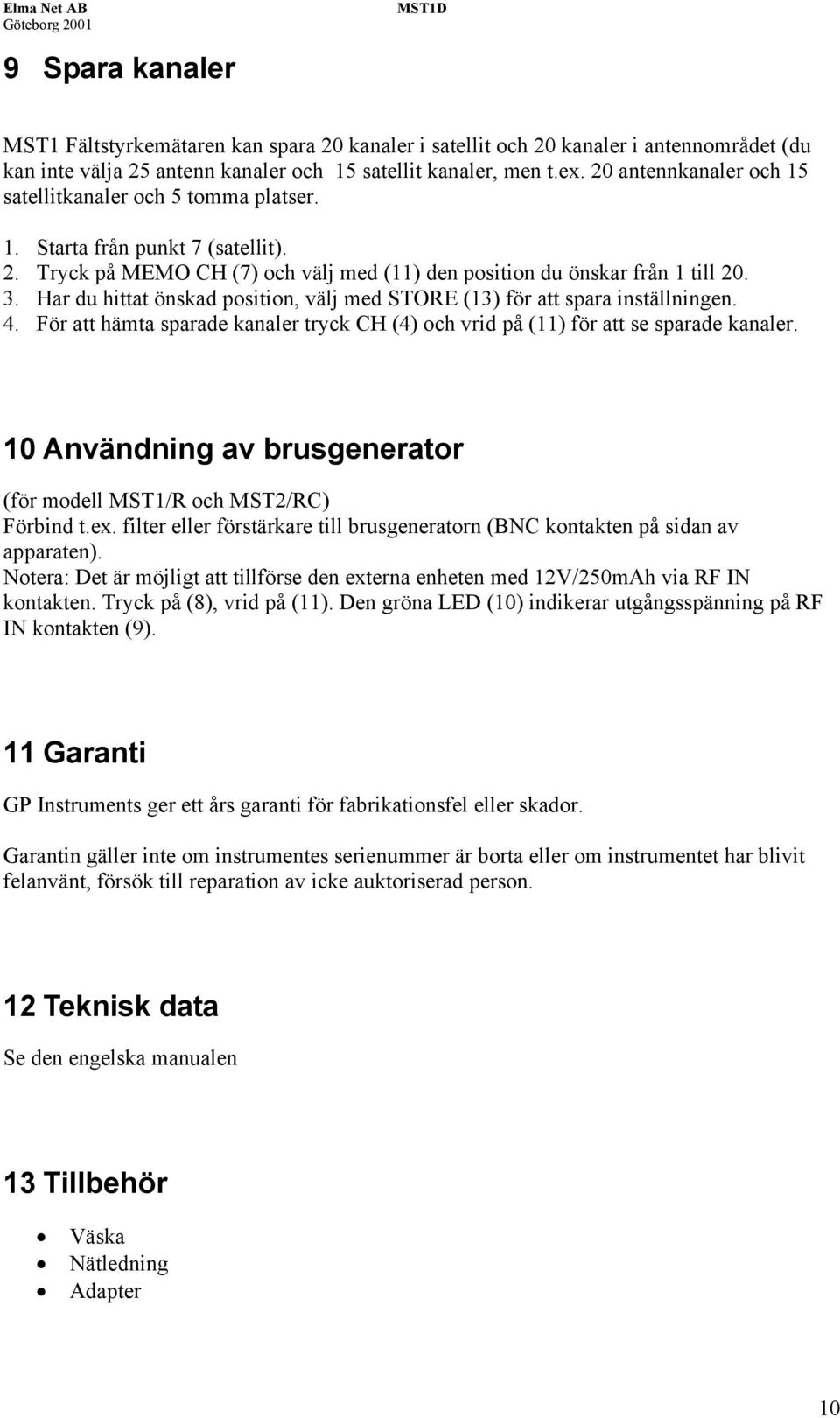

10 9 Spara kanaler MST1 Fältstyrkemätaren kan spara 20 kanaler i satellit och 20 kanaler i antennområdet (du kan inte välja 25 antenn kanaler och 15 satellit kanaler, men t.ex. 20 antennkanaler och 15 satellitkanaler och 5 tomma platser. 1. Starta från punkt 7 (satellit). 2. Tryck på MEMO CH (7) och välj med (11) den position du önskar från 1 till Har du hittat önskad position, välj med STORE (13) för att spara inställningen. 4. För att hämta sparade kanaler tryck CH (4) och vrid på (11) för att se sparade kanaler. 10 Användning av brusgenerator (för modell MST1/R och MST2/RC) Förbind t.ex. filter eller förstärkare till brusgeneratorn (BNC kontakten på sidan av apparaten). Notera: Det är möjligt att tillförse den externa enheten med 12V/250mAh via RF IN kontakten. Tryck på (8), vrid på (11). Den gröna LED (10) indikerar utgångsspänning på RF IN kontakten (9). 11 Garanti GP Instruments ger ett års garanti för fabrikationsfel eller skador. Garantin gäller inte om instrumentes serienummer är borta eller om instrumentet har blivit felanvänt, försök till reparation av icke auktoriserad person. 12 Teknisk data Se den engelska manualen 13 Tillbehör Väska Nätledning Adapter 10

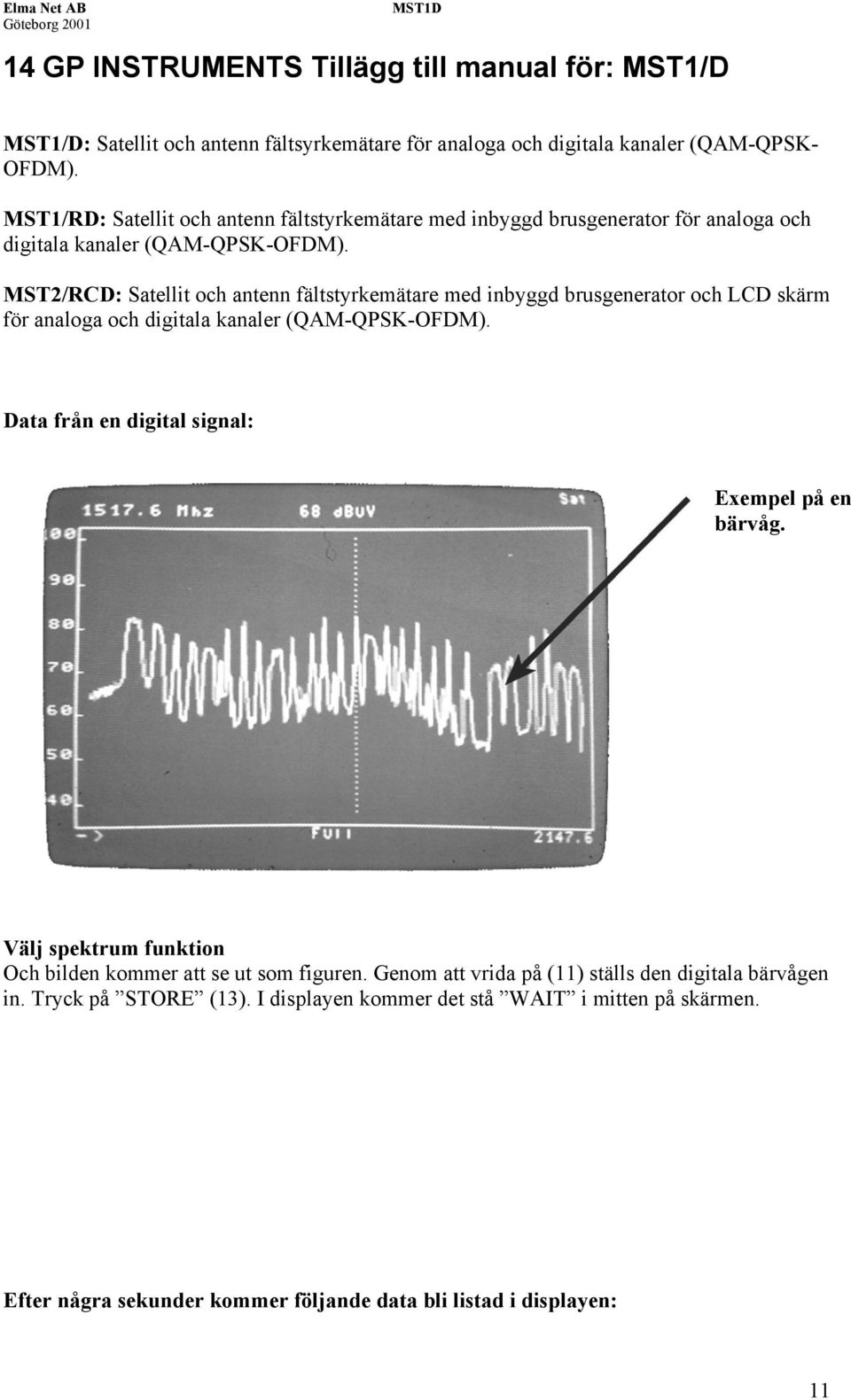

11 14 GP INSTRUMENTS Tillägg till manual för: MST1/D MST1/D: Satellit och antenn fältsyrkemätare för analoga och digitala kanaler (QAM-QPSK- OFDM). MST1/RD: Satellit och antenn fältstyrkemätare med inbyggd brusgenerator för analoga och digitala kanaler (QAM-QPSK-OFDM). MST2/RCD: Satellit och antenn fältstyrkemätare med inbyggd brusgenerator och LCD skärm för analoga och digitala kanaler (QAM-QPSK-OFDM). Data från en digital signal: Exempel på en bärvåg. Välj spektrum funktion Och bilden kommer att se ut som figuren. Genom att vrida på (11) ställs den digitala bärvågen in. Tryck på STORE (13). I displayen kommer det stå WAIT i mitten på skärmen. Efter några sekunder kommer följande data bli listad i displayen: 11

12 FEC (Forward Error Connection) Värden är?????, då det är nödvändigt att göra ett val mht.??? Sändar typ????? BW Bandbredd (bandwidth) av den analyserande sändaren.?? POWER Fältstyrka i dbmicrov. C/N Värden av carrier noise (bärvåg/brus) B.E.R Bit Error Rate. Värden är mycket pålitlig felvärdering (det är nödvändigt att den digitala bärvågen är stabil). NOISE MARGIN Värden indikerar säkerhetsmarginalen för en god distribution av kanalen in till systemet. Är den <= 0,1 db kommer LOW synas i displayen. Det betyder att???? Det betyder vi har nået grænsen og selv om den digitale decoder kan fungere, er det nødvendigt at forstærke det digitale signal. För att komma ut från denna meny; tryck STORE (13) igen och du kommer tillbaka till spektrum. 12
