1 VBX 400 Frånluftsåtervinning Handledning i montage drifttagning och skötsel Art. nr: Utgåva 2009/10

2 Handbok Frånluftsåtervinningsenhet VBX 400 Artikelnummer: Utgåva: 2009/10 Copyright IVT Värmepumpar. Alla rättigheter förbehålles. Denna handbok innehåller upphovsrättsskyddad information som tillhör IVT Värmepumpar. Ingen del av detta dokument får kopieras eller vidarebefordras elektroniskt eller mekaniskt utan ett i förväg skriftligt medgivande av IVT Värmepumpar. Det inkluderar även fotografering och översättning till annat språk.

Denna handbok innehåller upphovsrättsskyddad information som tillhör IVT Värmepumpar.

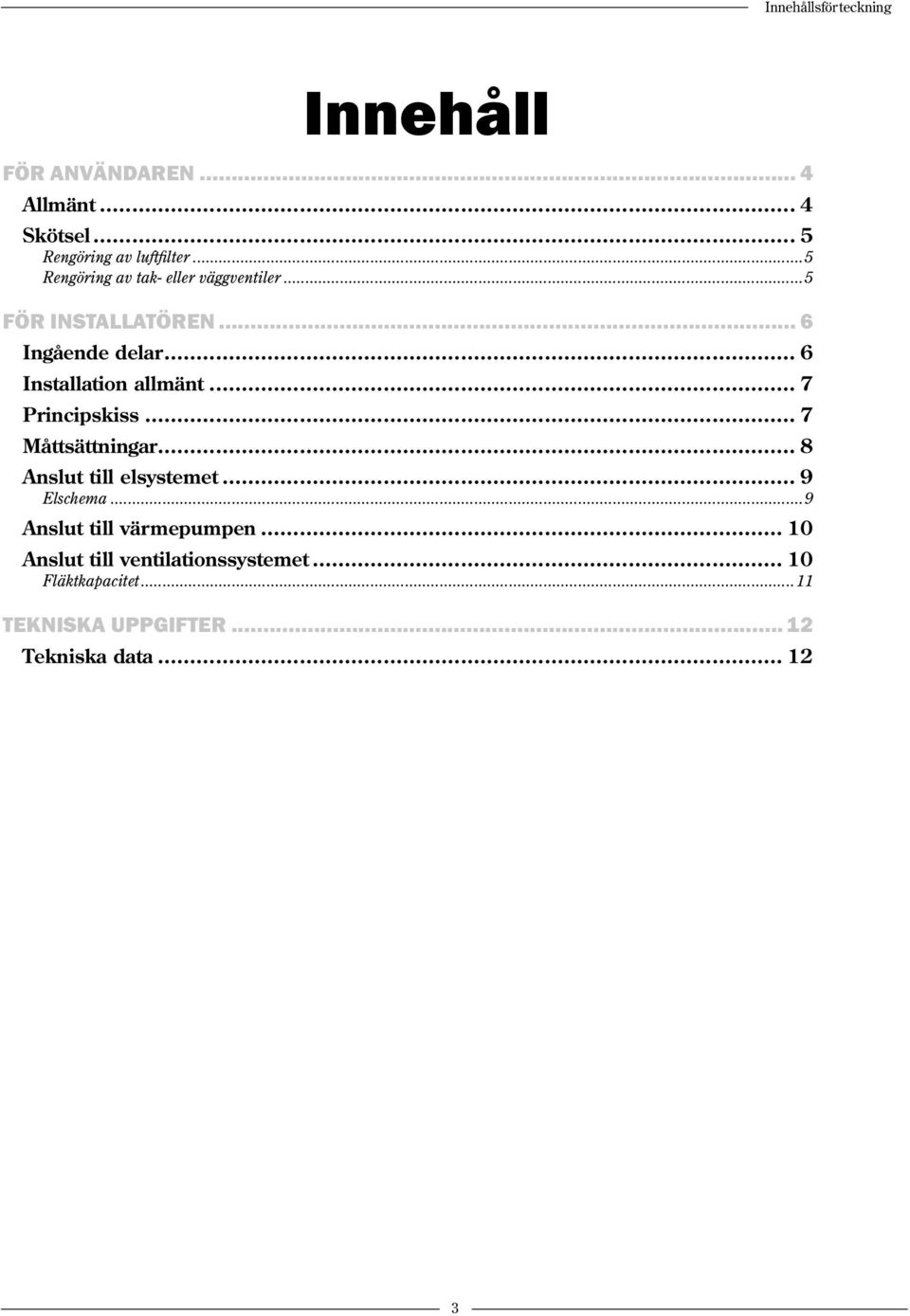

3 Innehållsförteckning Innehåll FÖR ANVÄNDAREN... 4 Allmänt... 4 Skötsel... 5 Rengöring av luftfilter...5 Rengöring av tak- eller väggventiler...5 FÖR INSTALLATÖREN... 6 Ingående delar... 6 Installation allmänt... 7 Principskiss... 7 Måttsättningar... 8 Anslut till elsystemet... 9 Elschema...9 Anslut till värmepumpen Anslut till ventilationssystemet Fläktkapacitet...11 TEKNISKA UPPGIFTER Tekniska data

.. 7 Principskiss... 7 Måttsättningar... 8 Anslut till elsystemet... 9 Elschema...9 Anslut till värmepumpen.

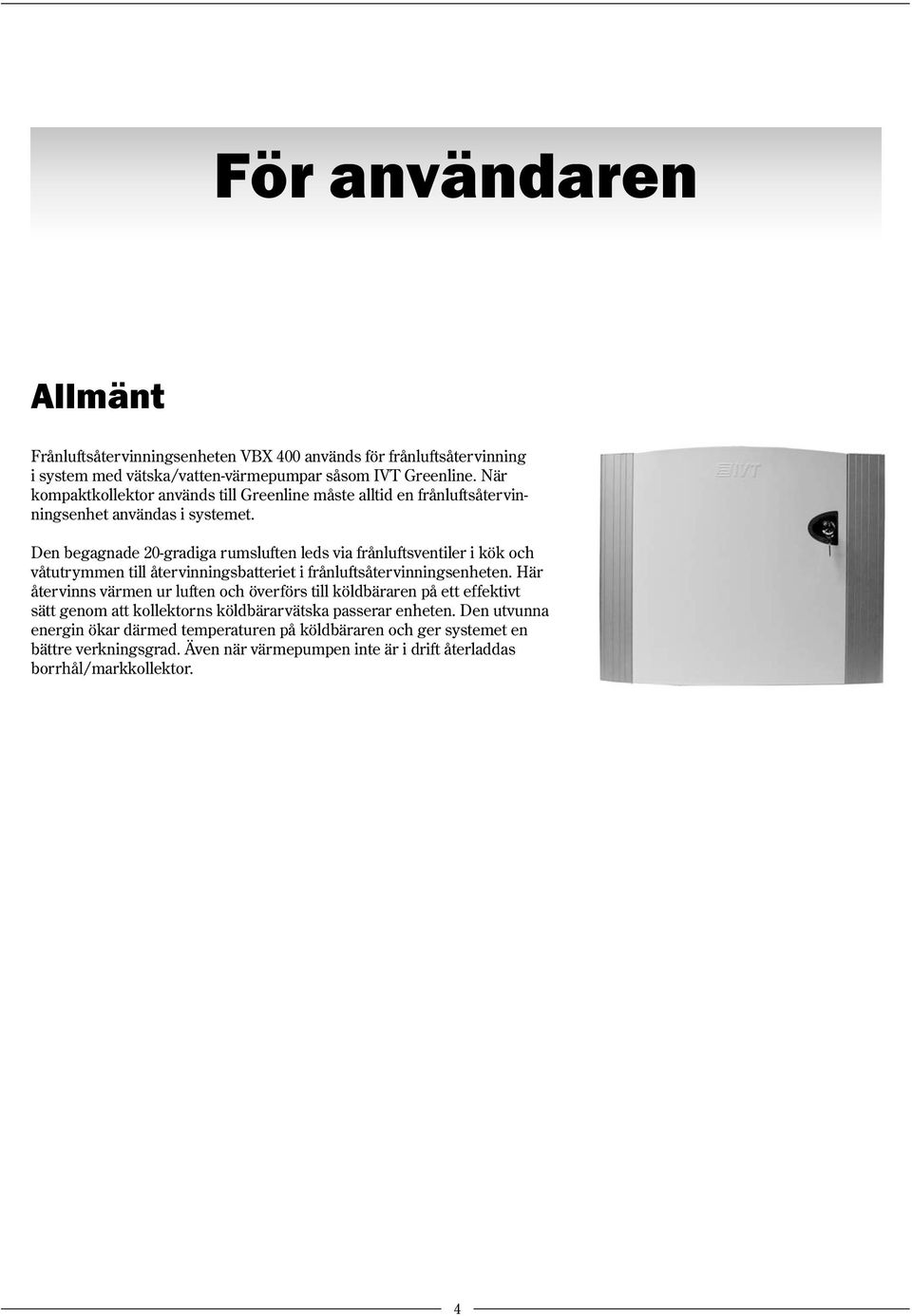

4 För användaren Allmänt Frånluftsåtervinningsenheten VBX 400 används för frånluftsåtervinning i system med vätska/vatten-värmepumpar såsom IVT Greenline. När kompaktkollektor används till Greenline måste alltid en frånluftsåtervinningsenhet användas i systemet. Den begagnade 20-gradiga rumsluften leds via frånluftsventiler i kök och våtutrymmen till återvinningsbatteriet i frånluftsåtervinningsenheten. Här återvinns värmen ur luften och överförs till köldbäraren på ett effektivt sätt genom att kollektorns köldbärarvätska passerar enheten. Den utvunna energin ökar därmed temperaturen på köldbäraren och ger systemet en bättre verkningsgrad. Även när värmepumpen inte är i drift återladdas borrhål/markkollektor. 4

Den begagnade 20-gradiga rumsluften leds via frånluftsventiler i kök och våtutrymmen till återvinningsbatteriet i frånluftsåtervinningsenheten.

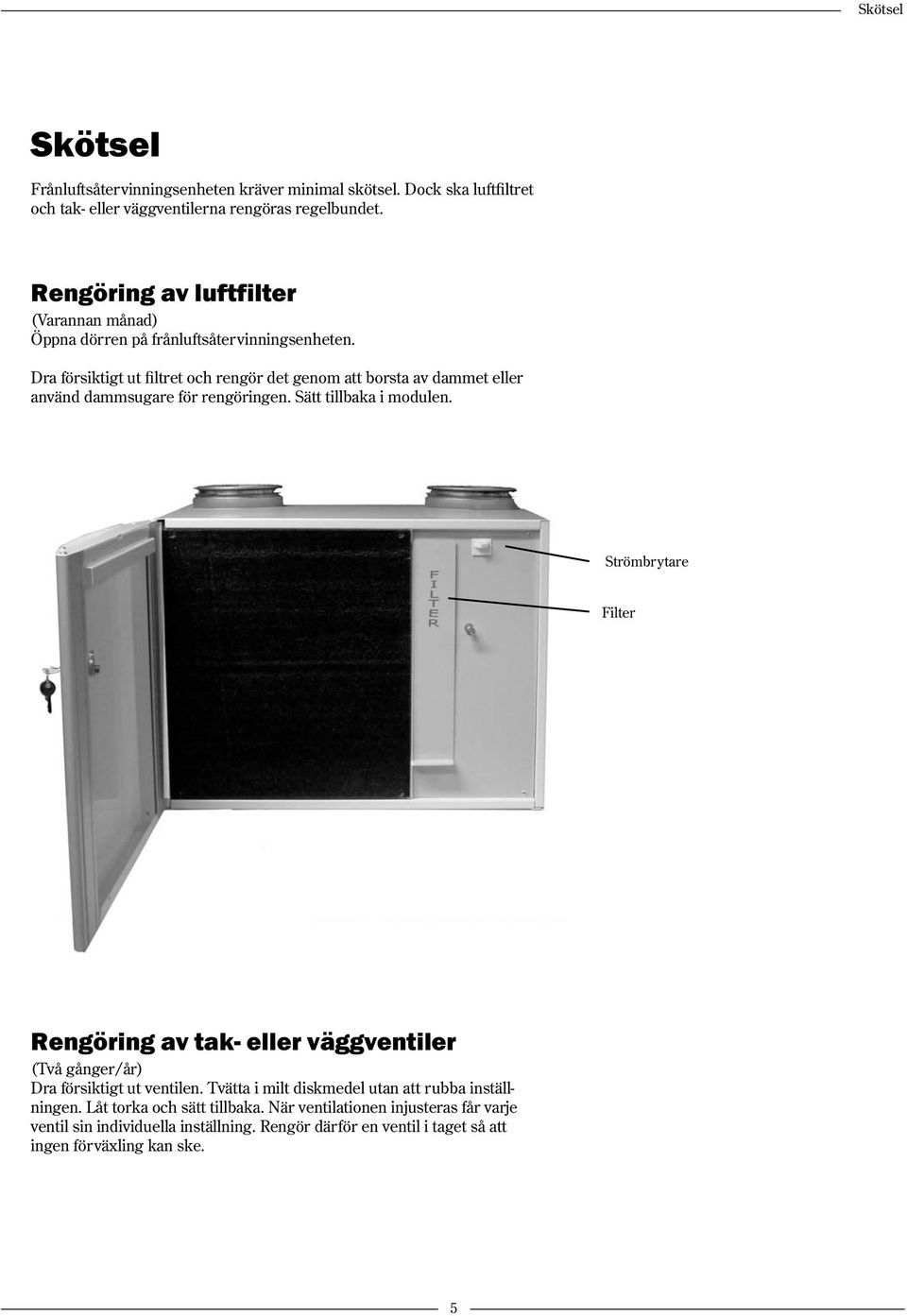

5 Skötsel Skötsel Frånluftsåtervinningsenheten kräver minimal skötsel. Dock ska luftfiltret och tak- eller väggventilerna rengöras regelbundet. Rengöring av luftfilter (Varannan månad) Öppna dörren på frånluftsåtervinningsenheten. Dra försiktigt ut filtret och rengör det genom att borsta av dammet eller använd dammsugare för rengöringen. Sätt tillbaka i modulen. Strömbrytare Filter Rengöring av tak- eller väggventiler (Två gånger/år) Dra försiktigt ut ventilen. Tvätta i milt diskmedel utan att rubba inställningen. Låt torka och sätt tillbaka. När ventilationen injusteras får varje ventil sin individuella inställning. Rengör därför en ventil i taget så att ingen förväxling kan ske. 5

Dra försiktigt ut filtret och rengör det genom att borsta av dammet eller använd dammsugare för rengöringen. Sätt tillbaka i modulen.

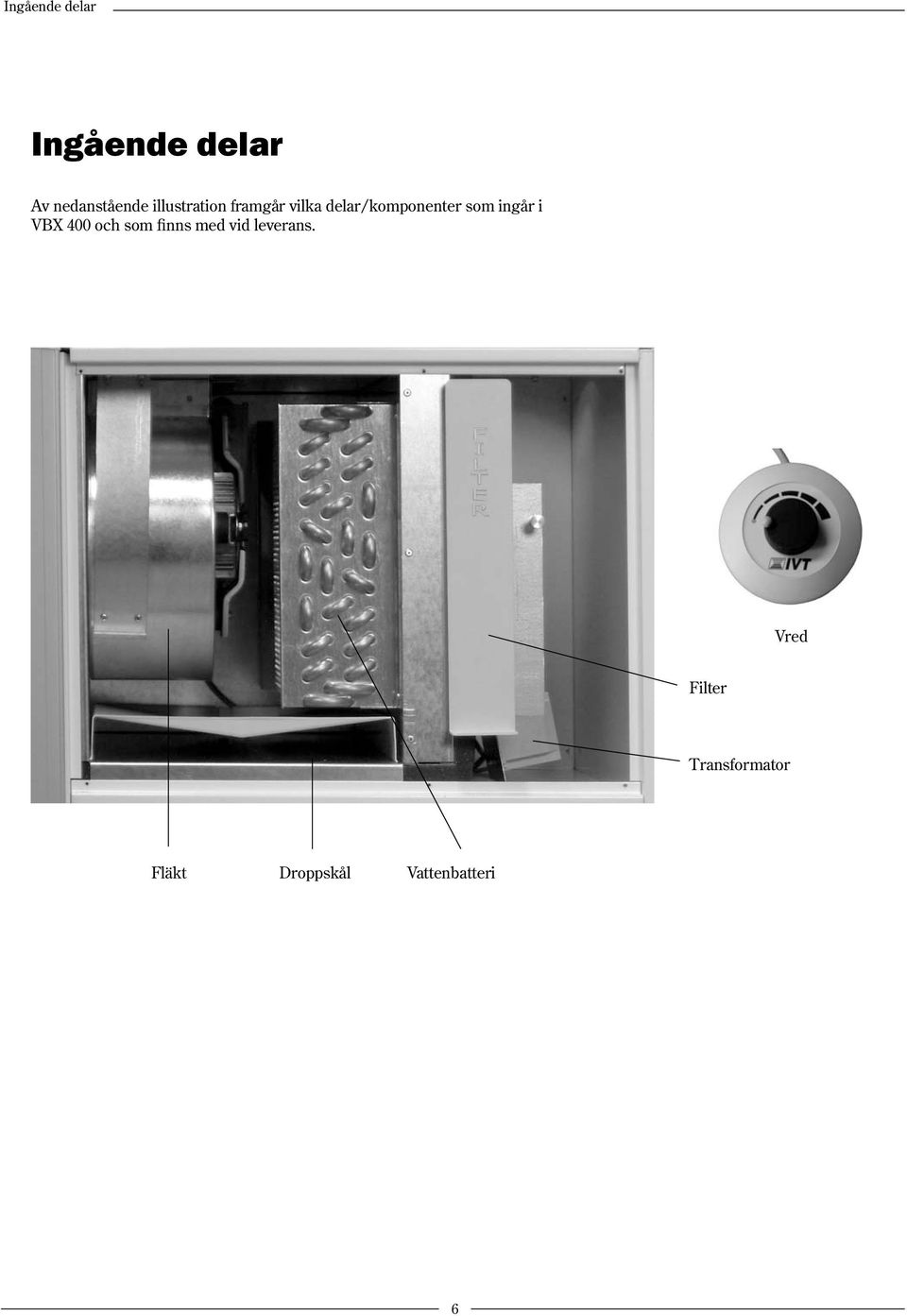

6 Ingående delar Ingående delar Av nedanstående illustration framgår vilka delar/komponenter som ingår i VBX 400 och som finns med vid leverans. Vred Filter Transformator Fläkt Droppskål Vattenbatteri 6

ingår i VBX 400 och som finns med vid leverans.

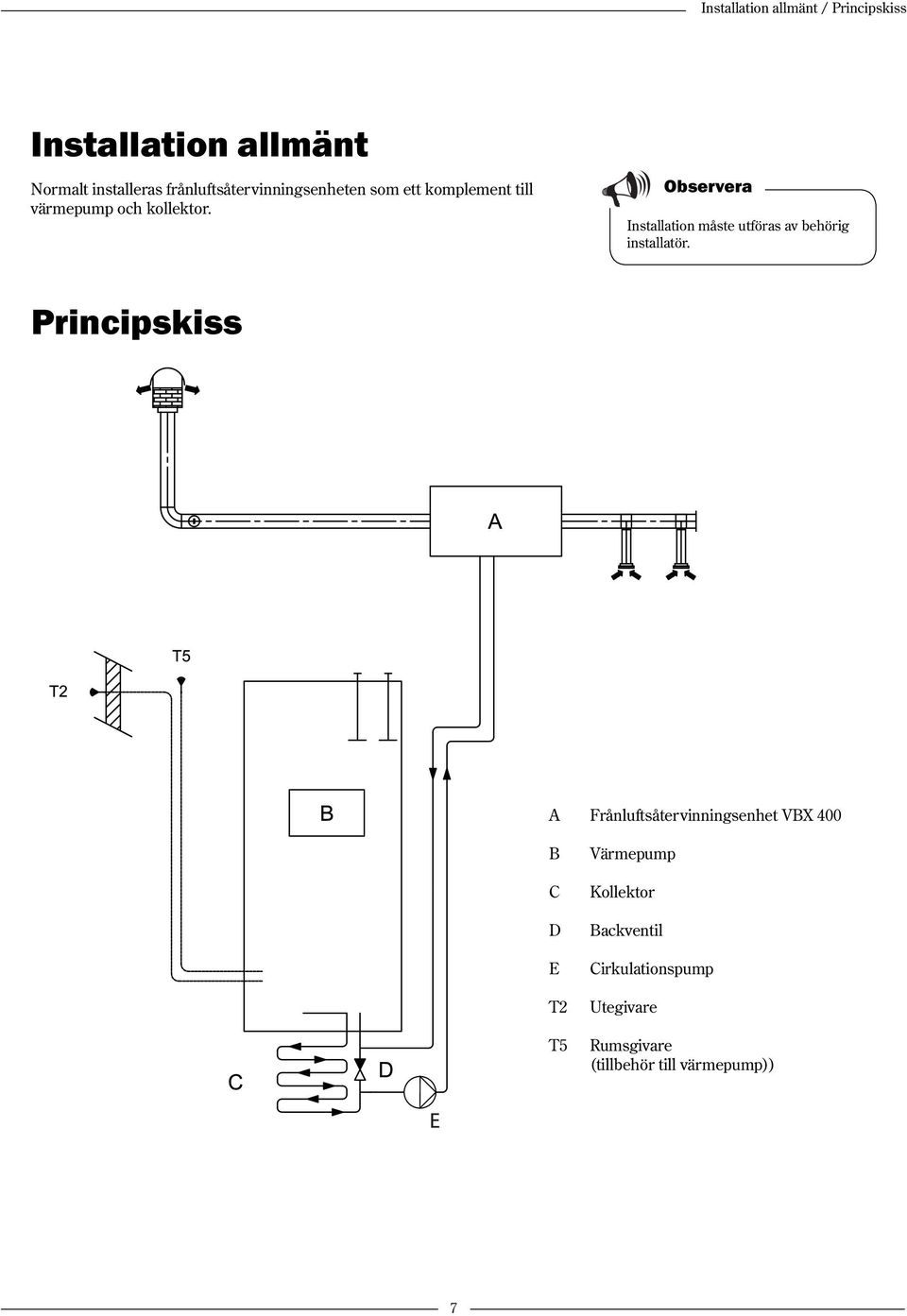

7 Installation allmänt / Principskiss Installation allmänt Normalt installeras frånluftsåtervinningsenheten som ett komplement till värmepump och kollektor. Observera Installation måste utföras av behörig installatör. Principskiss A Frånluftsåtervinningsenhet VBX 400 B C D E T2 T5 Värmepump Kollektor Backventil Cirkulationspump Utegivare Rumsgivare (tillbehör till värmepump)) 7

Observera Installation måste utföras av behörig installatör.

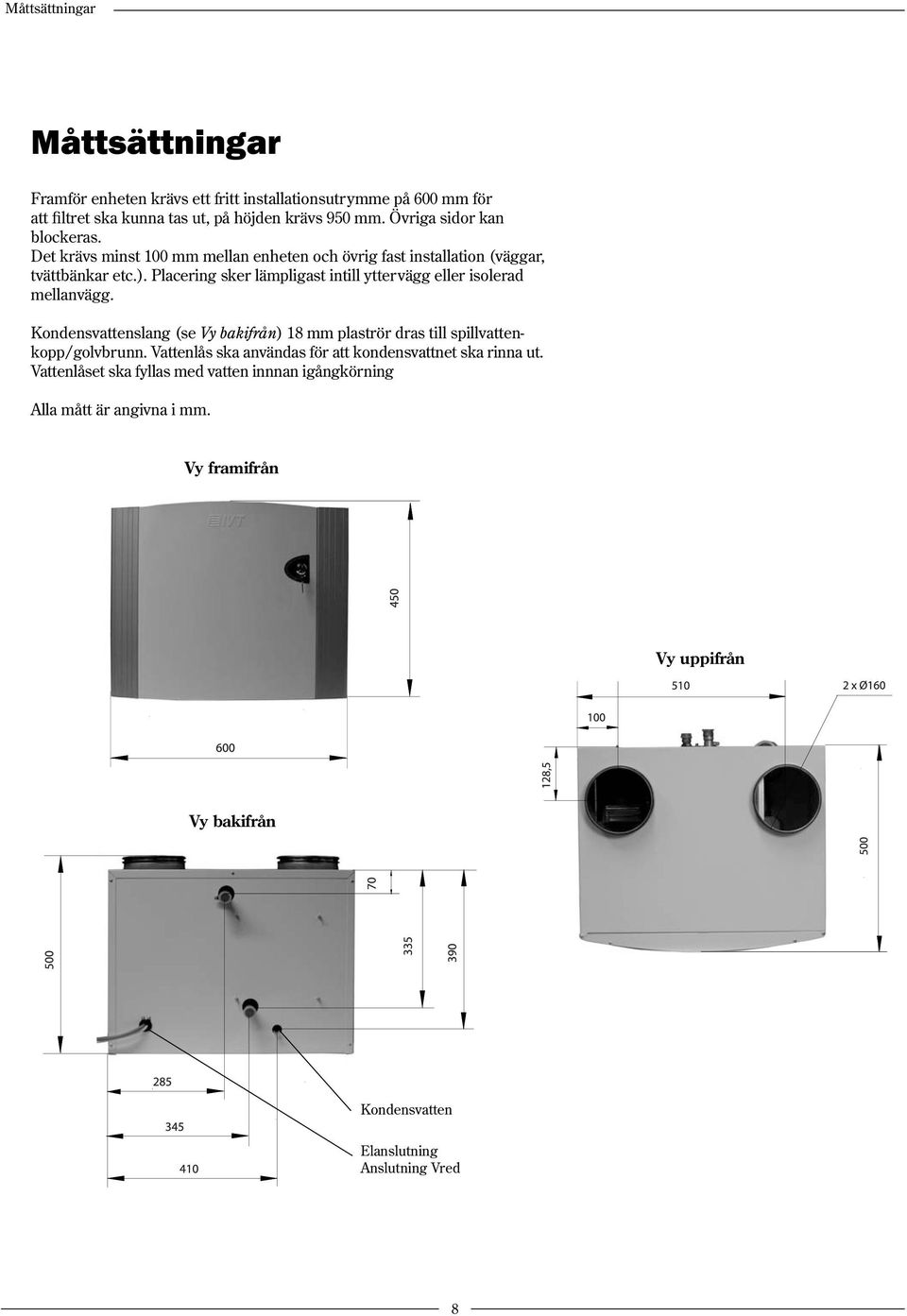

8 Måttsättningar Måttsättningar Framför enheten krävs ett fritt installationsutrymme på 600 mm för att filtret ska kunna tas ut, på höjden krävs 950 mm. Övriga sidor kan blockeras. Det krävs minst 100 mm mellan enheten och övrig fast installation (väggar, tvättbänkar etc.). Placering sker lämpligast intill yttervägg eller isolerad mellanvägg. Kondensvattenslang (se Vy bakifrån) 18 mm plaströr dras till spillvattenkopp/golvbrunn. Vattenlås ska användas för att kondensvattnet ska rinna ut. Vattenlåset ska fyllas med vatten innnan igångkörning Alla mått är angivna i mm. Vy framifrån Vy uppifrån Vy bakifrån Kondensvatten Elanslutning Anslutning Vred 8

Placering sker lämpligast intill yttervägg eller isolerad mellanvägg. Kondensvattenslang (se Vy bakifrån) 18 mm plaströr dras till spillvattenkopp/golvbrunn.

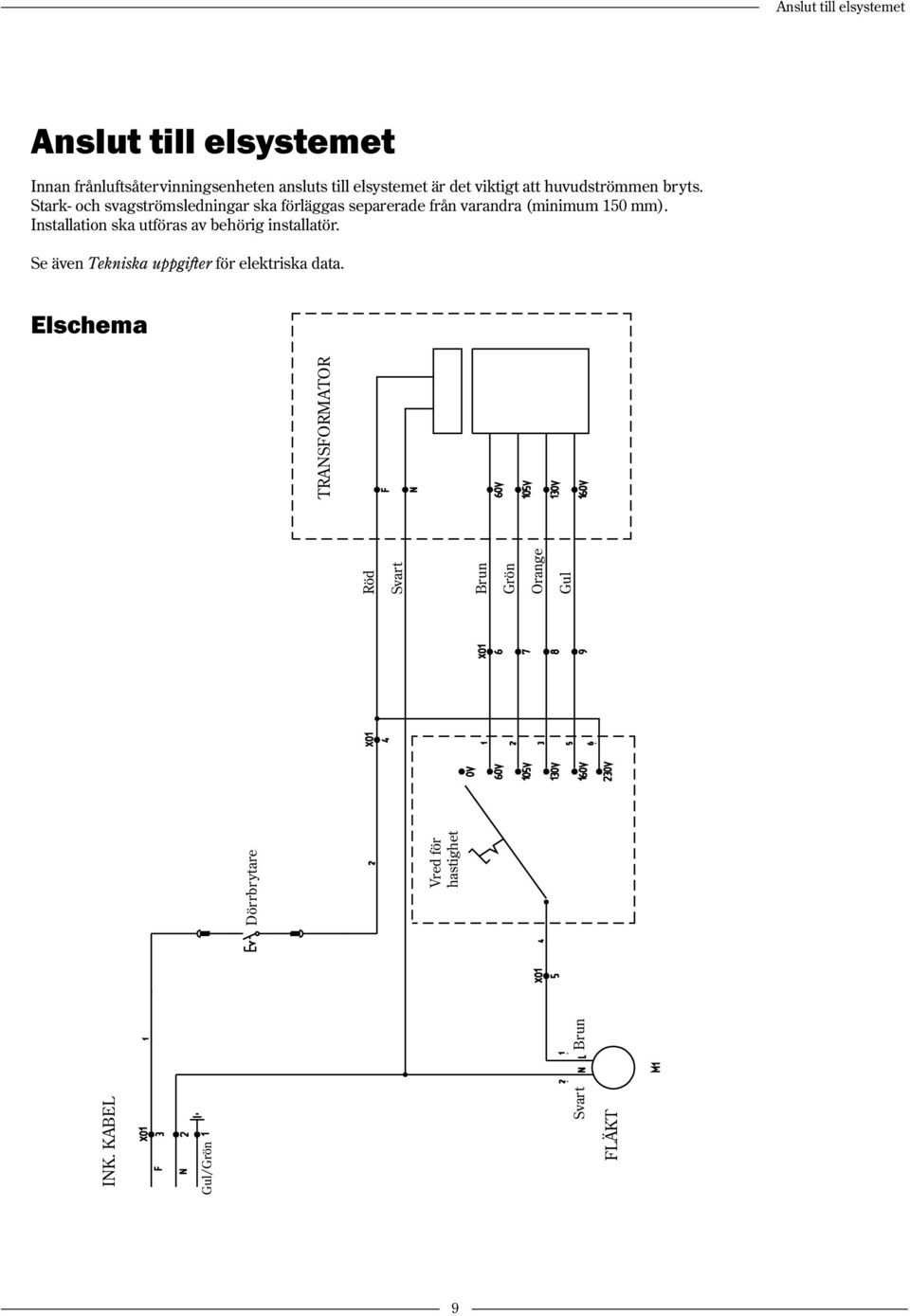

9 Anslut till elsystemet Anslut till elsystemet Innan frånluftsåtervinningsenheten ansluts till elsystemet är det viktigt att huvudströmmen bryts. Stark- och svagströmsledningar ska förläggas separerade från varandra (minimum 150 mm). Installation ska utföras av behörig installatör. Se även Tekniska uppgifter för elektriska data. Elschema INK. KABEL Gul/Grön Svart Brun FLÄKT Dörrbrytare Vred för hastighet Röd Svart Brun Grön Orange Gul TRANSFORMATOR 9

Stark- och svagströmsledningar ska förläggas separerade från varandra (minimum 150 mm).

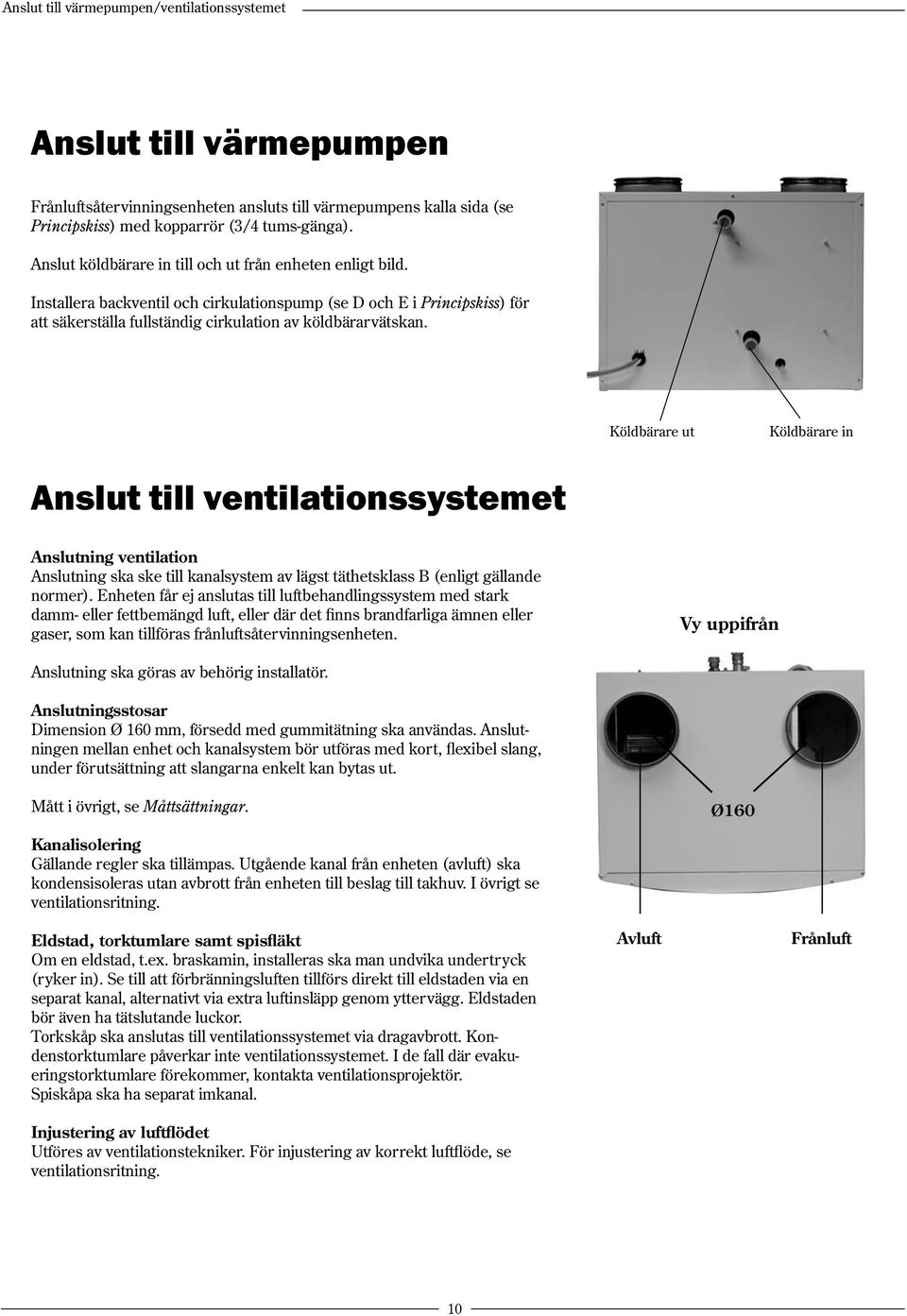

10 Anslut till värmepumpen/ventilationssystemet Anslut till värmepumpen Frånluftsåtervinningsenheten ansluts till värmepumpens kalla sida (se Principskiss) med kopparrör (3/4 tums-gänga). Anslut köldbärare in till och ut från enheten enligt bild. Installera backventil och cirkulationspump (se D och E i Principskiss) för att säkerställa fullständig cirkulation av köldbärarvätskan. Köldbärare ut Köldbärare in Anslut till ventilationssystemet Anslutning ventilation Anslutning ska ske till kanalsystem av lägst täthetsklass B (enligt gällande normer). Enheten får ej anslutas till luftbehandlingssystem med stark damm- eller fettbemängd luft, eller där det finns brandfarliga ämnen eller gaser, som kan tillföras frånluftsåtervinningsenheten. Vy uppifrån Anslutning ska göras av behörig installatör. Anslutningsstosar Dimension Ø 160 mm, försedd med gummitätning ska användas. Anslutningen mellan enhet och kanalsystem bör utföras med kort, flexibel slang, under förutsättning att slangarna enkelt kan bytas ut. Mått i övrigt, se Måttsättningar. Ø160 Kanalisolering Gällande regler ska tillämpas. Utgående kanal från enheten (avluft) ska kondensisoleras utan avbrott från enheten till beslag till takhuv. I övrigt se ventilationsritning. Eldstad, torktumlare samt spisfläkt Om en eldstad, t.ex. braskamin, installeras ska man undvika undertryck (ryker in). Se till att förbränningsluften tillförs direkt till eldstaden via en separat kanal, alternativt via extra luftinsläpp genom yttervägg. Eldstaden bör även ha tätslutande luckor. Torkskåp ska anslutas till ventilationssystemet via dragavbrott. Kondenstorktumlare påverkar inte ventilationssystemet. I de fall där evakueringstorktumlare förekommer, kontakta ventilationsprojektör. Spiskåpa ska ha separat imkanal. Injustering av luftflödet Utföres av ventilationstekniker. För injustering av korrekt luftflöde, se ventilationsritning. Avluft Frånluft 10

Köldbärare ut Köldbärare in Anslut till ventilationssystemet Anslutning ventilation Anslutning ska ske till kanalsystem av lägst täthetsklass B (enligt gällande normer).

11 Anslut till ventilationssystemet Fläktkapacitet Fläkthastighet Fläkthastigheten ställs in med hjälp av det separata vredet, som monteras på lämplig vägg. 5 Tillgängliga hastigheter: 60V = Hastighet 1 105V = Hastighet 2 130V = Hastighet 3 160V = Hastighet 4 230V = Hastighet 5 0 Avstängd = Hastighet 0 11

12 Tekniska uppgifter Tekniska uppgifter Tekniska data Frånluftsåtervinningsenhet Köldbärarflöde nominellt l/s 0,30 Köldbärarflöde minimum l/s 0,15 Köldbärarflöde maximum l/s 0,35 Frånluftsflöde nominellt m 3 /h 300 Frånluftsflöde minimum m 3 /h 180 Frånluftsflöde maximum m 3 /h 400 Disponibelt tryck för kanalsystem vid max flöde Pa 190 Elektrisk inkoppling 230V 1N~ 50Hz Avsäkring A 10 Lägsta ingående köldbärartemperatur C -5 Arbetstryck köldbärare maximum bar 4 Anslutning köldbärare tum 3/4 Anslutning ventilation mm 160 Anslutning spillvatten mm 18 Mått (B x D x H) mm 600 x 570 x 500 Vikt kg 40 12

tryck för kanalsystem vid max flöde Pa 190 Elektrisk inkoppling 230V 1N~ 50Hz Avsäkring A 10 Lägsta ingående köldbärartemperatur C -5 Arbetstryck
