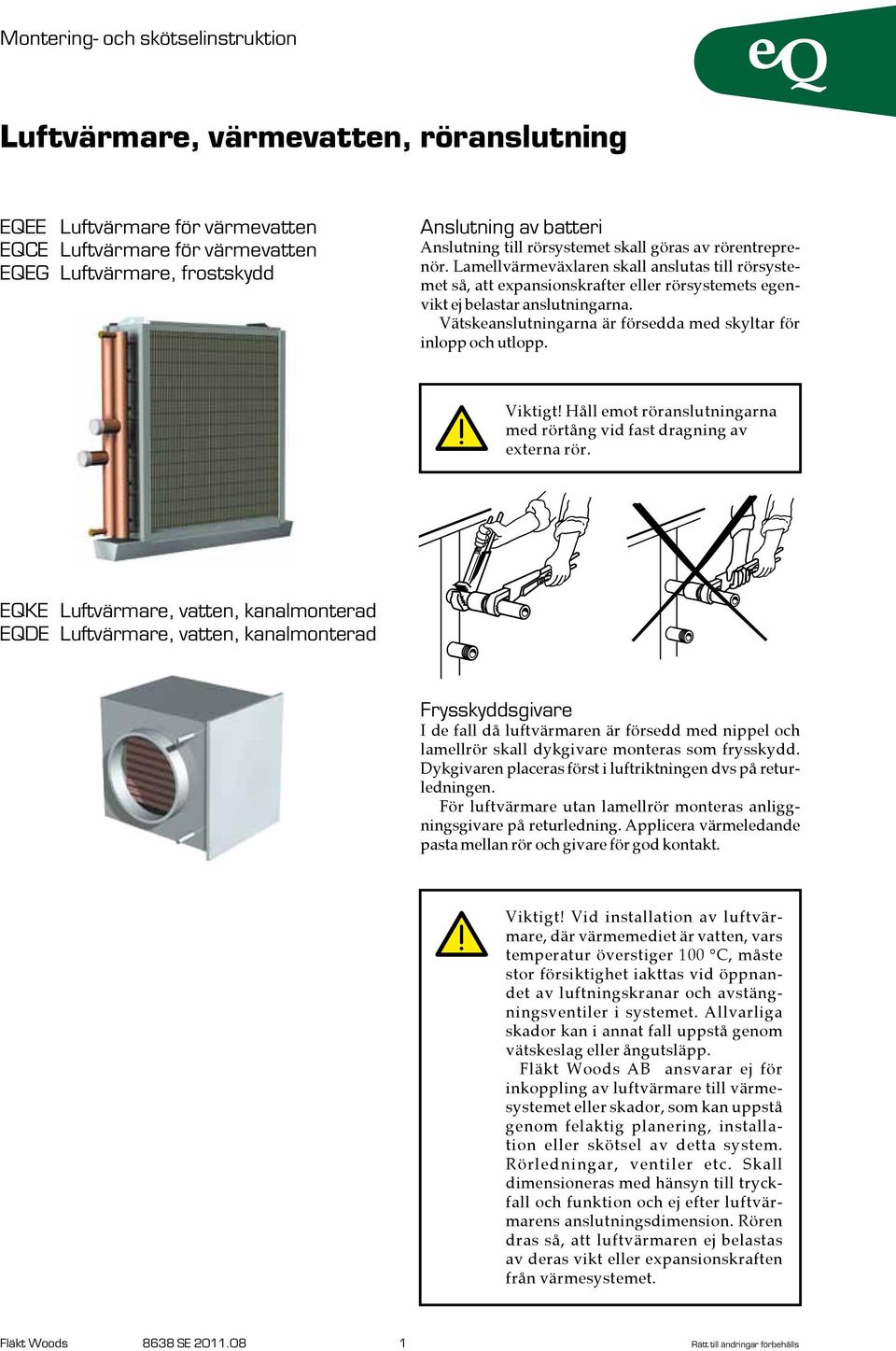

1 EQEE Luftvärmare för värmevatten EQCE Luftvärmare för värmevatten EQEG Luftvärmare, frostskydd Anslutning av batteri Anslutning till rörsystemet skall göras av rörentreprenör. Lamellvärmeväxlaren skall anslutas till rörsystemet så, att expansionskrafter eller rörsystemets egenvikt ej belastar anslutningarna. Vätskeanslutningarna är försedda med skyltar för inlopp och utlopp. Viktigt! Håll emot röranslutningarna med rörtång vid fast dragning av externa rör. EQKE Luftvärmare, vatten, kanalmonterad EQDE Luftvärmare, vatten, kanalmonterad Frysskyddsgivare I de fall då luftvärmaren är försedd med nippel och lamellrör skall dykgivare monteras som frysskydd. Dykgivaren placeras först i luftriktningen dvs på returledningen. För luftvärmare utan lamellrör monteras anliggningsgivare på returledning. Applicera värmeledande pasta mellan rör och givare för god kontakt. Viktigt! Vid installation av luftvärmare, där värmemediet är vatten, vars temperatur överstiger 00 C, måste stor försiktighet iakttas vid öppnandet av luftningskranar och avstängningsventiler i systemet. Allvarliga skador kan i annat fall uppstå genom vätskeslag eller ångutsläpp. Fläkt Woods AB ansvarar ej för inkoppling av luftvärmare till värmesystemet eller skador, som kan uppstå genom felaktig planering, installation eller skötsel av detta system. Rör ledningar, ventiler etc. Skall dimensioneras med hänsyn till tryckfall och funktion och ej efter luftvärmarens anslutningsdimension. Rören dras så, att luftvärmaren ej belastas av deras vikt eller expansionskraften från värmesystemet. Fläkt Woods 8638 SE 0.08 Rätt till ändringar förbehålls

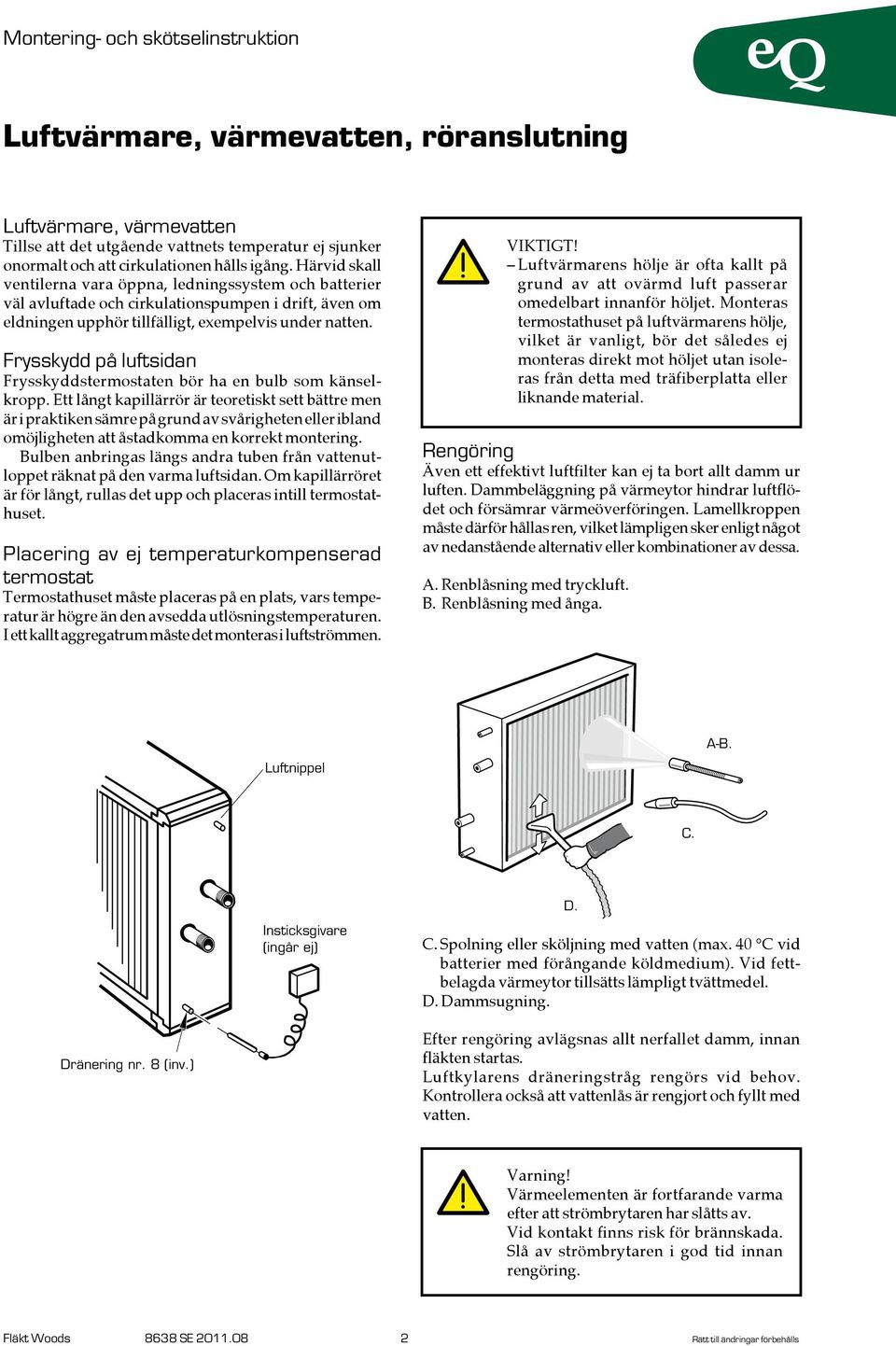

2 Luftvärmare, värmevatten Tillse att det utgående vattnets temperatur ej sjunker onormalt och att cirkulationen hålls igång. Härvid skall ventilerna vara öppna, ledningssystem och batterier väl avluftade och cirkulationspumpen i drift, även om eldningen upphör tillfälligt, exempelvis under natten. Frysskydd på luftsidan Frysskyddstermostaten bör ha en bulb som känselkropp. Ett långt kapillärrör är teoretiskt sett bättre men är i praktiken sämre på grund av svårigheten eller ibland omöjligheten att åstadkomma en korrekt montering. Bulben anbringas längs andra tuben från vattenutloppet räknat på den varma luftsidan. Om kapillärröret är för långt, rullas det upp och placeras intill termostathuset. Placering av ej temperaturkompenserad termostat Termostathuset måste placeras på en plats, vars temperatur är högre än den avsedda utlösningstemperaturen. I ett kallt aggregatrum måste det monteras i luftströmmen. VIKTIGT! Luftvärmarens hölje är ofta kallt på grund av att ovärmd luft passerar omedelbart innanför höljet. Monteras termostathuset på luftvärmarens hölje, vilket är vanligt, bör det således ej monteras direkt mot höljet utan isoleras från detta med träfiberplatta eller liknande material. Rengöring Även ett effektivt luftfilter kan ej ta bort allt damm ur luften. Dammbeläggning på värmeytor hindrar luftflödet och försämrar värmeöverföringen. Lamellkroppen måste därför hållas ren, vilket lämpligen sker enligt något av nedanstående alternativ eller kombinationer av dessa. A. Renblåsning med tryckluft. B. Renblåsning med ånga. Luftnippel A-B. C. D. Insticksgivare (ingår ej) C. Spolning eller sköljning med vatten (max. 40 C vid batterier med förångande köldmedium). Vid fettbelagda värmeytor tillsätts lämpligt tvättmedel. D. Dammsugning. Dränering nr. 8 (inv.) Efter rengöring avlägsnas allt nerfallet damm, innan fläkten startas. Luftkylarens dräneringstråg rengörs vid behov. Kontrollera också att vattenlås är rengjort och fyllt med vatten. Varning! Värmeelementen är fortfarande varma efter att strömbrytaren har slåtts av. Vid kontakt finns risk för brännskada. Slå av strömbrytaren i god tid innan rengöring. Fläkt Woods 8638 SE 0.08 Rätt till ändringar förbehålls

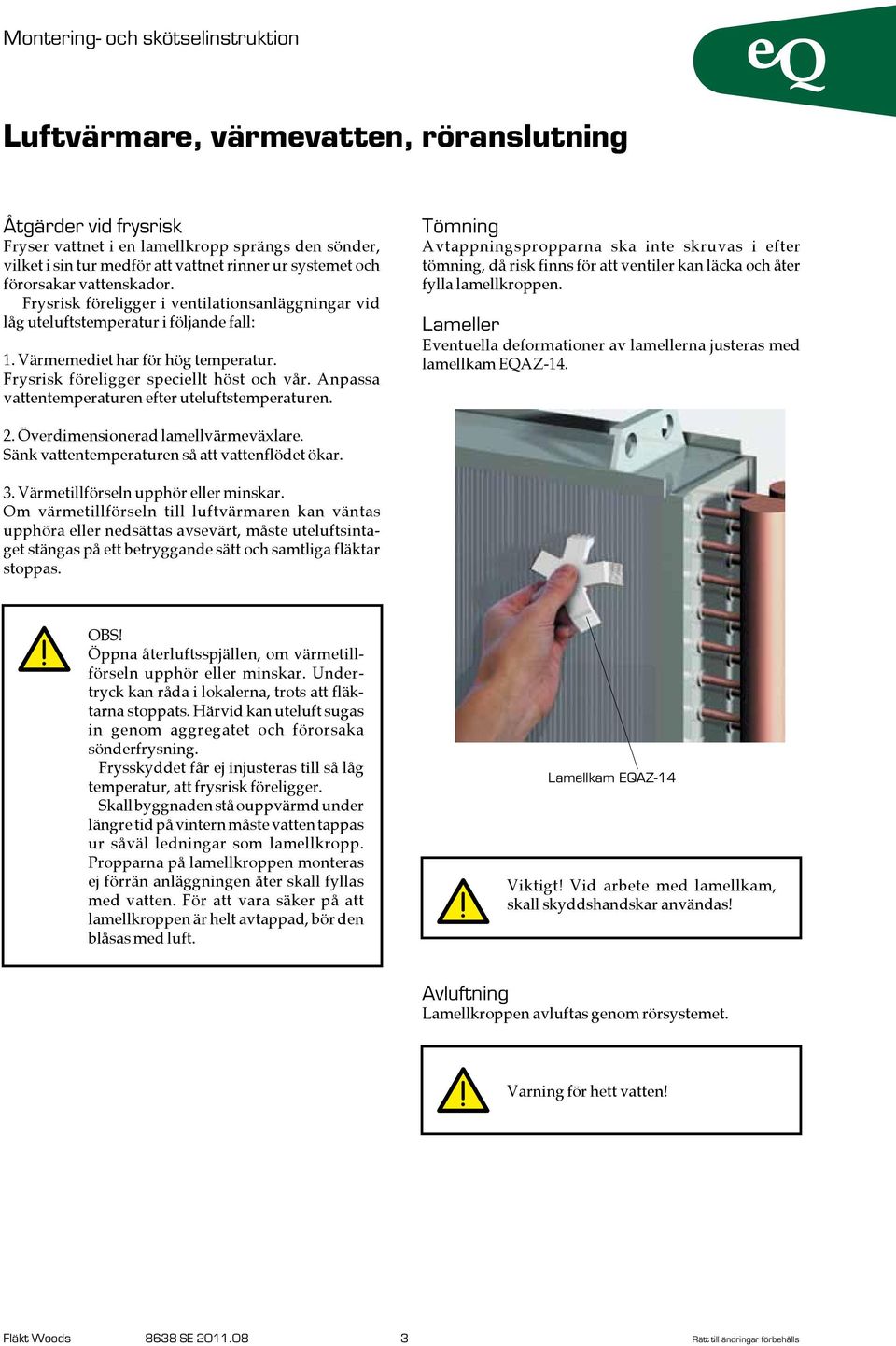

3 Åtgärder vid frysrisk Fryser vattnet i en lamellkropp sprängs den sönder, vilket i sin tur medför att vattnet rinner ur systemet och förorsakar vattenskador. Frysrisk föreligger i ventilationsanläggningar vid låg uteluftstemperatur i följande fall:. Värmemediet har för hög temperatur. Frysrisk föreligger speciellt höst och vår. Anpassa vattentemperaturen efter uteluftstemperaturen. Tömning Avtappningspropparna ska inte skruvas i efter tömning, då risk finns för att ventiler kan läcka och åter fylla lamellkroppen. Lameller Eventuella deformationer av lamellerna justeras med lamellkam EQAZ-4.. Överdimensionerad lamellvärmeväxlare. Sänk vattentemperaturen så att vattenflödet ökar. 3. Värmetillförseln upphör eller minskar. Om värmetillförseln till luftvärmaren kan väntas upphöra eller nedsättas avsevärt, måste uteluftsintaget stängas på ett betryggande sätt och samtliga fläktar stoppas. OBS! Öppna återluftsspjällen, om värmetillförseln upphör eller minskar. Undertryck kan råda i lokalerna, trots att fläktarna stoppats. Härvid kan uteluft sugas in genom aggregatet och förorsaka sönderfrysning. Frysskyddet får ej injusteras till så låg temperatur, att frysrisk föreligger. Skall byggnaden stå ouppvärmd under längre tid på vintern måste vatten tappas ur såväl ledningar som lamellkropp. Propparna på lamellkroppen monteras ej förrän anläggningen åter skall fyllas med vatten. För att vara säker på att lamellkroppen är helt avtappad, bör den blåsas med luft. Lamellkam EQAZ-4 Viktigt! Vid arbete med lamellkam, skall skyddshandskar användas! Avluftning Lamellkroppen avluftas genom rörsystemet. Varning för hett vatten! Fläkt Woods 8638 SE Rätt till ändringar förbehålls

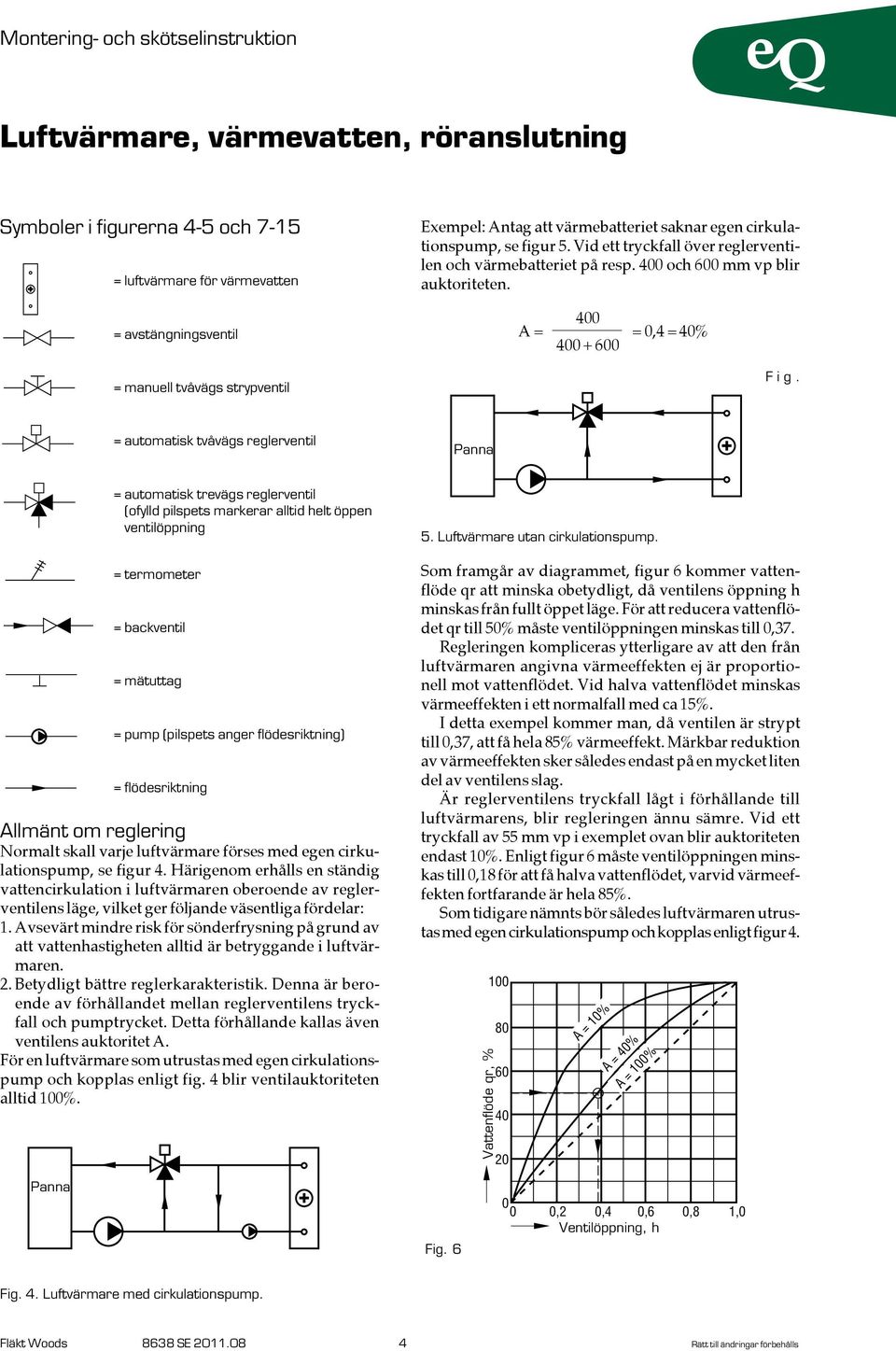

4 4 39;0 EUE SYMBOLER Symboler i figurerna 4-5 och ;0 EUE SYMBOLER 54 39;03 EUE SYMBOLER = luftvärmare för värmevatten = avstängningsventil 54 39;04 EUE SYMBOLER 54 39;05 EUE SYMBOLER 54 39;06 EUE SYMBOLER = manuell tvåvägs strypventil = automatisk tvåvägs reglerventil = termometer ;07 EUE SYMBOLER 54 39;08 EUE SYMBOLER = backventil = mätuttag 54 39;09 EUE SYMBOLER 54 39; EUE SYMBOLER = automatisk trevägs reglerventil (ofylld pilspets markerar alltid helt öppen ventilöppning = pump (pilspets anger flödesriktning) = flödesriktning Allmänt om reglering Normalt skall varje luftvärmare förses med egen cirkulationspump, se figur 4. Härigenom erhålls en ständig vattencirkulation i luftvärmaren oberoende av reglerventilens läge, vilket ger följande väsentliga fördelar:. Avsevärt mindre risk för sönderfrysning på grund av att vattenhastigheten alltid är betryggande i luftvärmaren.. Betydligt bättre reglerkarakteristik. Denna är beroende av förhållandet mellan reglerventilens tryckfall och pumptrycket. Detta förhållande kallas även ventilens auktoritet A. För en luftvärmare som utrustas med egen cirkulationspump och kopplas enligt fig. 4 blir ventilauktoriteten alltid 00%. Exempel: Antag att värmebatteriet saknar egen cirkulationspump, se figur 5. Vid ett tryckfall över reglerventilen och värmebatteriet på resp. 400 och 600 mm vp blir auktoriteten. 400 A = = 0,4 = 40% Luftvärmare utan cirkulationspump. F i g. Som framgår av diagrammet, figur 6 kommer vattenflöde qr att minska obetydligt, då ventilens öppning h minskas från fullt öppet läge. För att reducera vattenflödet qr till 50% måste ventilöppningen minskas till 0,37. Regleringen kompliceras ytterligare av att den från luft värmaren angivna värmeeffekten ej är proportionell mot vattenflödet. Vid halva vattenflödet minskas värme effekten i ett normalfall med ca 5%. I detta exempel kommer man, då ventilen är strypt till 0,37, att få hela 85% värmeeffekt. Märkbar reduktion av värmeeffekten sker således endast på en mycket liten del av ventilens slag. Är reglerventilens tryckfall lågt i förhållande till luftvärmarens, blir regleringen ännu sämre. Vid ett tryckfall av 55 mm vp i exemplet ovan blir auktoriteten endast 0%. Enligt figur 6 måste ventilöppningen minskas till 0,8 för att få halva vattenflödet, varvid värmeeffekten fortfarande är hela 85%. Som tidigare nämnts bör således luftvärmaren utrustas med egen cirkulationspump och kopplas enligt figur ; EUE FIG 6 DIA Vattenflöde qr, % A = 0% A = 40% A = 00% Fig , 0,4 0,6 0,8,0 Ventilöppning, h Fig. 4. Luftvärmare med cirkulationspump. Fläkt Woods 8638 SE Rätt till ändringar förbehålls

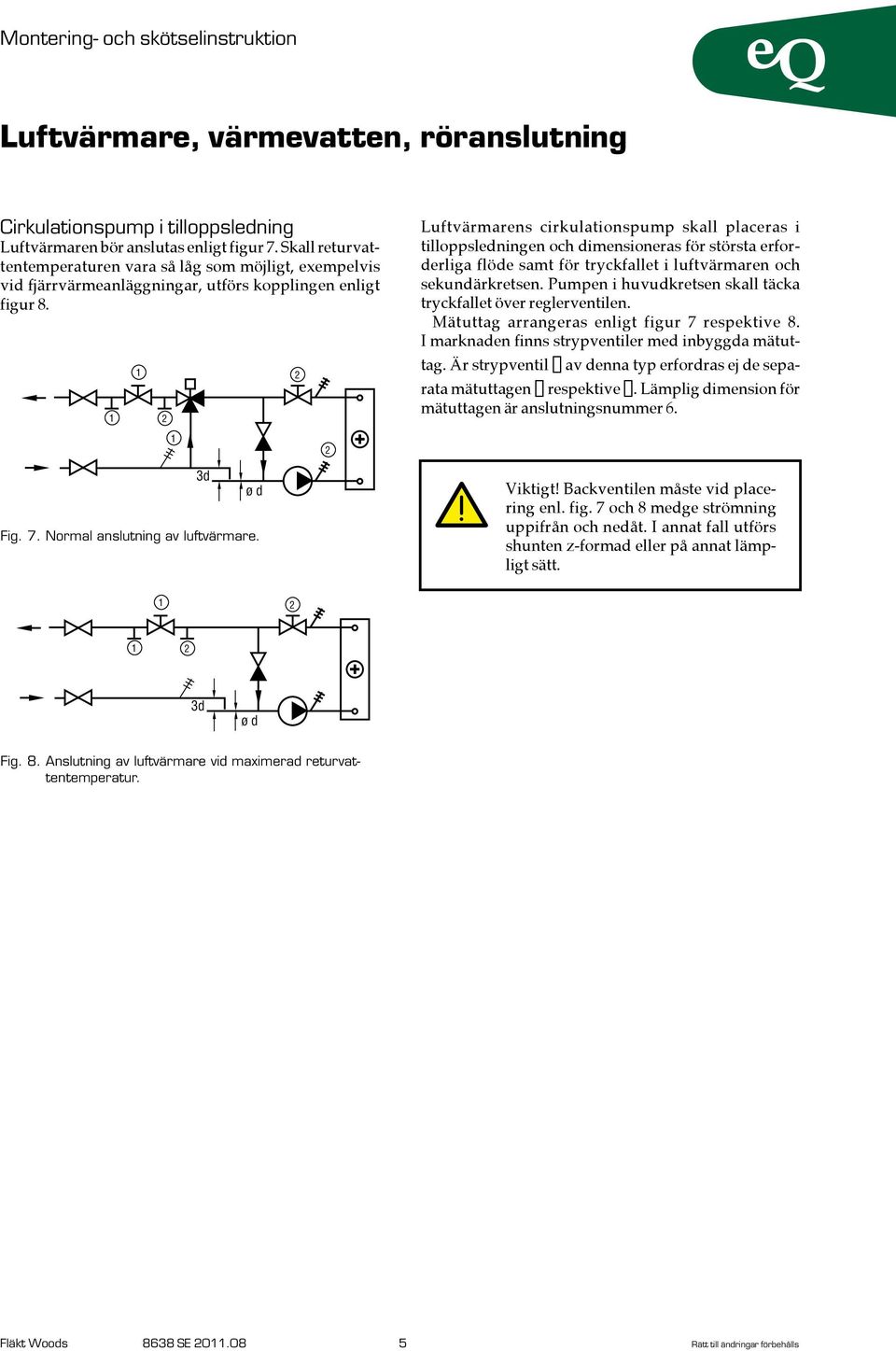

5 Cirkulationspump i tilloppsledning Luftvärmaren bör anslutas enligt figur 7. Skall returvattentemperaturen vara så låg som möjligt, exempelvis vid fjärrvärmeanläggningar, utförs kopplingen enligt figur ; EUE FIG 7 SCH Fig. 7. Normal anslutning av luftvärmare ; EUE FIG 8 SCH Luftvärmarens cirkulationspump skall placeras i tilloppsledningen och dimensioneras för största erforderliga flöde samt för tryckfallet i luftvärmaren och sekundärkretsen. Pumpen i huvudkretsen skall täcka tryckfallet över reglerventilen. Mätuttag arrangeras enligt figur 7 respektive 8. I marknaden finns strypventiler med inbyggda mätuttag. Är strypventil av denna typ erfordras ej de separata mätuttagen respektive. Lämplig dimension för mätuttagen är anslutningsnummer 6. Viktigt! Backventilen måste vid placering enl. fig. 7 och 8 medge strömning uppifrån och nedåt. I annat fall utförs shunten z-formad eller på annat lämpligt sätt. Fig. 8. Anslutning av luftvärmare vid maximerad returvattentemperatur. Fläkt Woods 8638 SE Rätt till ändringar förbehålls

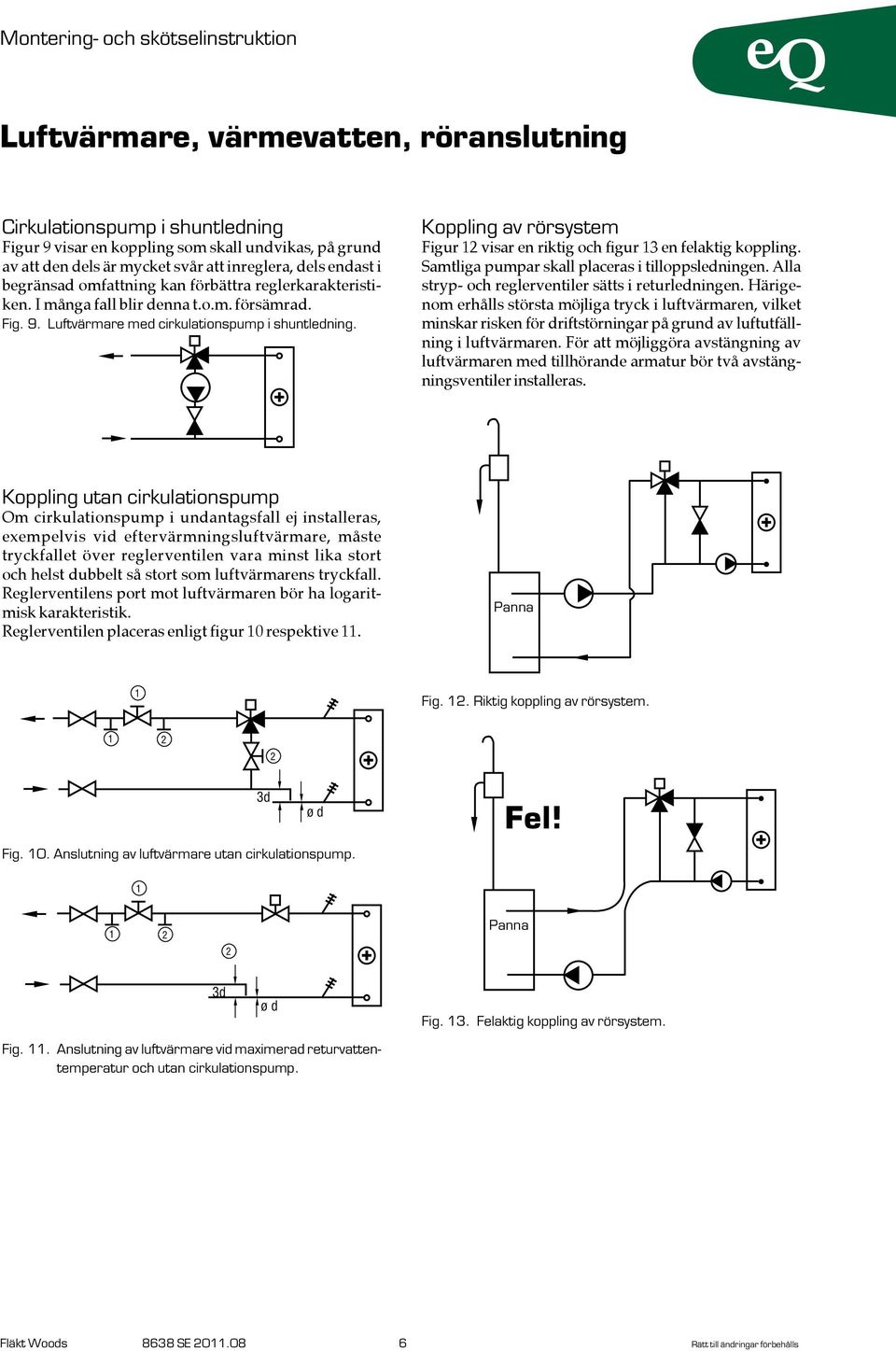

6 Cirkulationspump i shuntledning Figur 9 visar en koppling som skall undvikas, på grund av att den dels är mycket svår att inreglera, dels endast i begränsad omfattning kan förbättra reglerkarakteristiken. I många fall blir denna t.o.m. försämrad ;0 EUE FIG 9 SCH Fig. 9. Luftvärmare med cirkulationspump i shuntledning. Koppling av rörsystem Figur visar en riktig och figur 3 en felaktig koppling. Samtliga pumpar skall placeras i tilloppsledningen. Alla stryp- och reglerventiler sätts i returledningen. Häri genom erhålls största möjliga tryck i luftvärmaren, vilket minskar risken för driftstörningar på grund av luftutfällning i luftvärmaren. För att möjliggöra avstängning av luftvärmaren med tillhörande armatur bör två avstängningsventiler installeras. Koppling utan cirkulationspump Om cirkulationspump i undantagsfall ej installeras, exempelvis vid eftervärmningsluftvärmare, måste tryckfallet över reglerventilen vara minst lika stort och helst dubbelt så stort som luftvärmarens tryckfall. Regler ven tilens port mot luftvärmaren bör ha logaritmisk karakteristik. Reglerventilen placeras enligt figur 0 respektive ; EUE FIG 7 SCH Fig.. Riktig koppling av rörsystem ; EUE FIG 7 SCH Fig. 0. Anslutning av luftvärmare utan cirkulationspump. Fel! Fig. 3. Felaktig koppling av rörsystem. Fig.. Anslutning av luftvärmare vid maximerad returvattentemperatur och utan cirkulationspump. Fläkt Woods 8638 SE Rätt till ändringar förbehålls

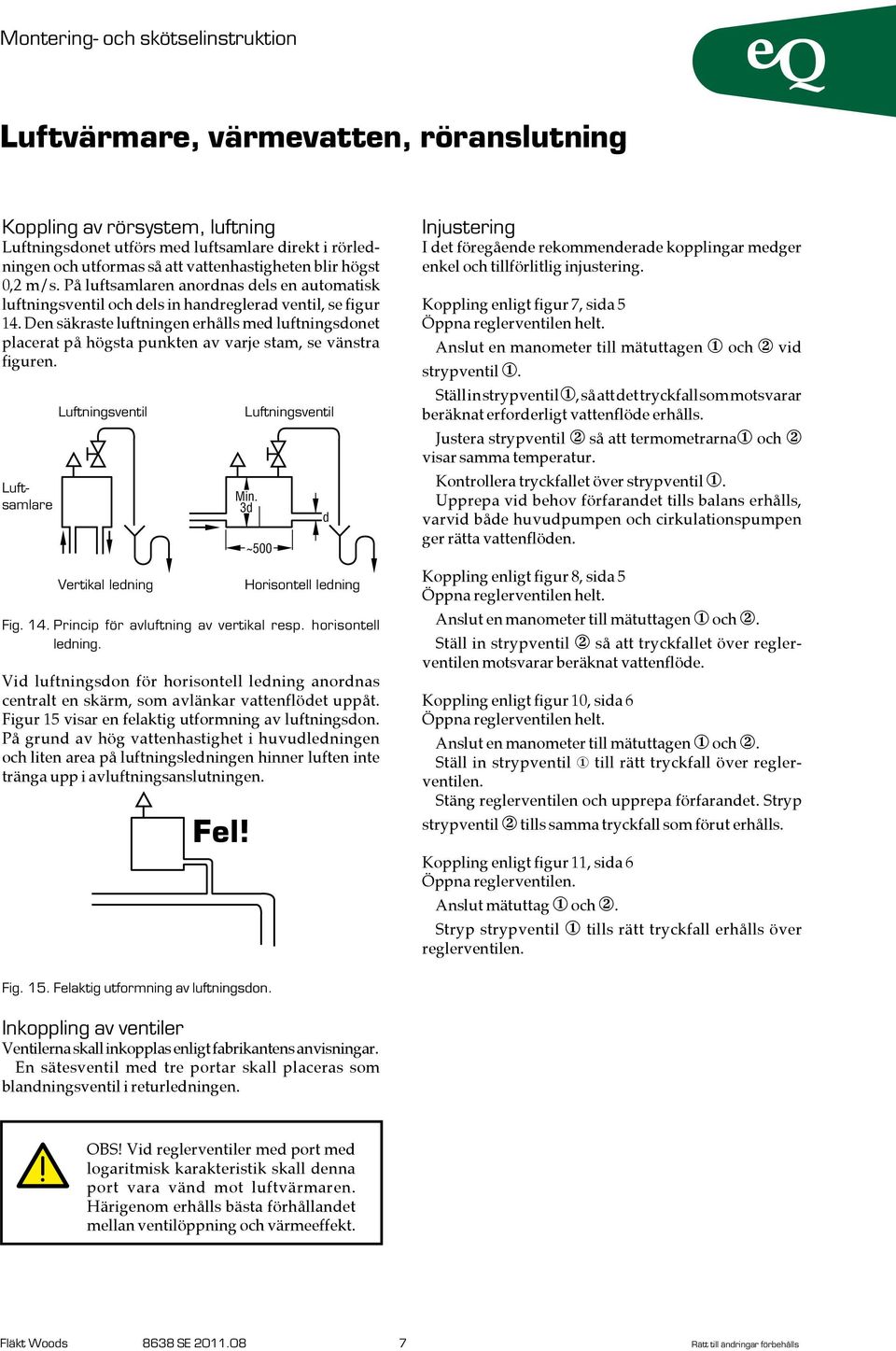

7 Koppling av rörsystem, luftning Luftningsdonet utförs med luftsamlare direkt i rörledningen och utformas så att vattenhastigheten blir högst 0, m/s. På luftsamlaren anordnas dels en automatisk luftningsventil och dels in handreglerad ventil, se figur 4. Den säkraste luftningen erhålls med luftningsdonet placerat på högsta punkten av varje stam, se vänstra figuren. Luftsamlare 354 4;0 EUE FIG 4 SCH Luftningsventil Vertikal ledning Min. Fig. 4. Princip för avluftning av vertikal resp. horisontell ledning. Vid luftningsdon för horisontell ledning anordnas centralt en skärm, som avlänkar vattenflödet uppåt. Figur 5 visar en felaktig utformning av luftningsdon. På grund av hög vattenhastighet i huvudledningen och liten area på luftningsledningen hinner luften inte tränga upp i avluftningsanslutningen. Fel! Luftningsventil ~500 d Horisontell ledning Injustering I det föregående rekommenderade kopplingar medger enkel och tillförlitlig injustering. Koppling enligt figur 7, sida 5 Öppna reglerventilen helt. Anslut en manometer till mätuttagen och vid strypventil. Ställ in strypventil, så att det tryckfall som mot svarar beräknat erforderligt vattenflöde erhålls. Justera strypventil så att termometrarna och visar samma temperatur. Kontrollera tryckfallet över strypventil. Upprepa vid behov förfarandet tills balans erhålls, varvid både huvudpumpen och cirkulationspumpen ger rätta vattenflöden. Koppling enligt figur 8, sida 5 Öppna reglerventilen helt. Anslut en manometer till mätuttagen och. Ställ in strypventil så att tryckfallet över reglerventilen motsvarar beräknat vattenflöde. Koppling enligt figur 0, sida 6 Öppna reglerventilen helt. Anslut en manometer till mätuttagen och. Ställ in strypventil till rätt tryckfall över reglerventilen. Stäng reglerventilen och upprepa förfarandet. Stryp strypventil tills samma tryckfall som förut erhålls. Koppling enligt figur, sida 6 Öppna reglerventilen. Anslut mätuttag och. Stryp strypventil tills rätt tryckfall erhålls över reglerventilen. Fig. 5. Felaktig utformning av luftningsdon. Inkoppling av ventiler Ventilerna skall inkopplas enligt fabrikantens anvis ningar. En sätesventil med tre portar skall placeras som blandningsventil i returledningen. OBS! Vid reglerventiler med port med logaritmisk karakteristik skall denna port vara vänd mot luftvärmaren. Härigenom erhålls bästa förhållandet mellan ventilöppning och värme effekt. Fläkt Woods 8638 SE Rätt till ändringar förbehålls
