1 ELJO UP-DOSOR Det breda dosprogrammet kompletterat med en ny snabbplint IP20-IP67

2 Anslut snabbt och säkert med Eljos nya snabbplint Vårt jobb är att göra dina installationer enkla och säkra. Att vår nya snabbplint är ännu ett bevis på detta upptäcker du genast. Snabbplinten är 6-polig och godkänd enl T85 (klarar omgivningstemperaturer på +85 C), vilket är ett krav i krävande installationer. 6 anslutningshål för 1,5 alt. 2,5 mm 2 ledare Testhål för spänningskontroll Spår för sammanfogning av flera snabbplintar. Spår för montering av snabbplinten i K90 dosan samt i U-56 Mall för uppskalning 11 mm E Levereras i 50-pack Flera snabbplintar kan enkelt hakas i varandra och du kan bygga en rad med precis så många plintar du behöver. Varje anslutningshål har separat fjäder som ligger an mot ledaren. Kontakttrycket är därför alltid optimalt oavsett ledarens tjocklek.

3 Lösa plintar eller färdiga lösningar? Enklare och snabbare i infällda dosor Med snabbplinten ansluter du ledarna överlägset snabbt jämfört med t ex toppklämmor. Avmantla ca 11 mm, stick in, klart. Risken för glappkontakt minimeras och det är tillåtet att blanda ledare, t ex EK och FK samt 1,5 och 2,5 mm 2 ledare. K90 en ny kulodosa med snabbplintar K90, vår senaste kulodosa kan du nu, som ett av flera alternativ, få med fem snabbplintar monterade på bottenplattan. Plintarna kan lätt flyttas runt på bottenplattan för att passa installationen. U-56. Nu med snabbplintar på en montagevänlig platta Även vår välkända kapslade dosa, U-56, kan du få med de nya snabbplintarna monterade (sex stycken) på en bottenplatta. Behöver du komplettera med fler plintar finns det gott om utrymme i dosan.

4 Kulodosor med utökat sortiment och förnyat innehåll IP20 Eljos kvadratiska kulodosa K60 (60x60 mm) är välbekant och förekommer i de flesta utanpåliggande installationer. Men eftersom kopplingsutrymmet i denna dosa inte alltid räcker till, finns nu även en större kulodosa, K90, med formatet 90x60 mm. Välj mellan 5-polig snabbplint och 6-polig skruvplint samt skruvplint inkl. dragavlastning. Till snabbplinten ansluter du ledare max 6x1,5 mm 2 eller 6x2,5 mm 2 och till skruvplinten ledare max 6x1,5 mm 2 eller 4x2,5 mm 2. Locket till K90 snäpps på, vilket ger ett snabbt montage utan synliga skruvar. K90 kan fås med förmonterade snabbplintar alternativt skruvplintar. Med Eljos klipptång E är det lätt att klippa ledningshål i locket. Med kulodosan kompletterad med dragavlastning fixerar du ledningar till armaturer, maskiner och liknande.

5 U-56, en smäcker kapslad dosa med brett användningsområde IP56 Eljos kapslade dosa, U-56, har kompletterats med nya snabbplintar och den nya 6-poliga skruvplinten. Dosan har ett mycket brett användningsområde och den höga IP-klassen gör den lämplig för industriella installationer med höga krav på täthet mot fukt och damm. Den smäckra designen gör U-56 likaså till den självklara dosan i badrum, poolrum och andra utrymmen där form är lika viktigt som funktion. U-56 komplett med sex 6-poliga snabbplintar för EK eller FK 1,5-2,5 mm 2. Dragavlastning Finns som tillbehör och klarar upp till 5x2,5 mm 2 ledningar. U-56 komplett med en ny typ av 6-polig skruvplint för upp till 6x1,5 mm 2 eller 4x2,5 mm 2 ledare. Kan anslutas med VP-rör Med rörmuffar (tillbehör) kan man på ett godkänt sätt ansluta VP-rör (Ø16 alt. Ø20) till dosans nippelhål.

6 Stegplåt med kapslad dosa gör installationer på kabelstegar enklare IP56 Varför ta stegplåten från en leverantör och dosan från en annan när du kan få stegplåten komplett från en leverantör från Eljo. Det sparar både tid och pengar. Vår kapslade dosa, U-56, levereras färdigmonterad på Eljos stegplåt. Stegplåten passar marknadens standardvarianter av kabelstegar och trådstegar. Stegplåten kan även monteras på armaturskenor och kabelrännor. U-56 monterat på kabelstegens insida. Stegplåten kan även monteras uppåt om det p.g.a. undertak är trångt nedåt. Stegplåten har speciella fästflikar för montering på trådstegar. Stegplåten finns även med monterade 1-vägs och 2-vägs kapslade uttag. Stegplåt med U-56 på en armaturskena.

7 350-serien. Extra tät och still going strong IP67 För mer än 40 år sedan lanserades Eljos 350-serie, marknadens enda vattentätt kapslade dosa motsvarande IP67 av isolermaterial. En produkt som berättigar sin existens tack vare dess överlägsna förmåga att hålla tätt. Därför återfinns 350-serien ofta i biltvättsanläggningar, livsmedelsindustrier, tvättanläggningar och i liknande lokaler där el effektivt och säkert måste avgränsas från vatten. Dosan finns med plint för 2,5 mm 2 ledare respektive 4 mm 2 och med ett stort antal olika stutsscheman. 2,5 mm 2, 440V Locket har en fals med gummiring som effektivt utestänger vatten och fukt. Lockets fästskruv förseglas med en gummipropp och likaså tätas alla förskruvningar med gummipackningar. 4 mm 2, 500V

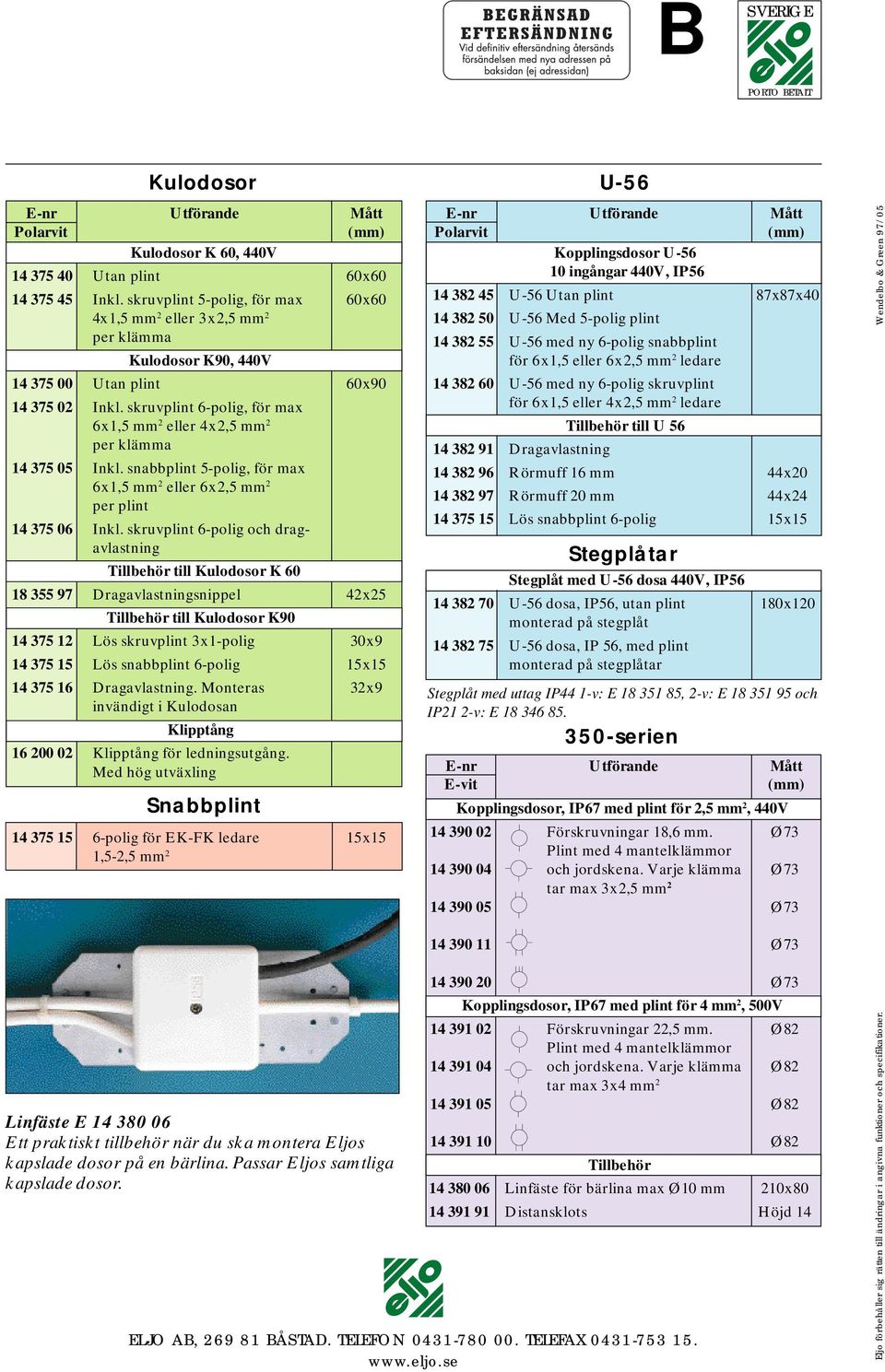

8 B SVERIGE PORTO BETALT E-nr Polarvit Kulodosor Utförande Snabbplint Mått (mm) Kulodosor K 60, 440V Utan plint 60x Inkl. skruvplint 5-polig, för max 60x60 4x1,5 mm 2 eller 3x2,5 mm 2 per klämma Kulodosor K90, 440V Utan plint 60x Inkl. skruvplint 6-polig, för max 6x1,5 mm 2 eller 4x2,5 mm 2 per klämma Inkl. snabbplint 5-polig, för max 6x1,5 mm 2 eller 6x2,5 mm 2 per plint Inkl. skruvplint 6-polig och dragavlastning Tillbehör till Kulodosor K Dragavlastningsnippel 42x25 Tillbehör till Kulodosor K Lös skruvplint 3x1-polig 30x Lös snabbplint 6-polig 15x Dragavlastning. Monteras 32x9 invändigt i Kulodosan Klipptång Klipptång för ledningsutgång. Med hög utväxling polig för EK-FK ledare 15x15 1,5-2,5 mm 2 Linfäste E Ett praktiskt tillbehör när du ska montera Eljos kapslade dosor på en bärlina. Passar Eljos samtliga kapslade dosor. E-nr Polarvit U-56 Utförande EL JO AB, BÅSTAD. TELEFON TELEFAX Mått (mm) Kopplingsdosor U ingångar 440V, IP U-56 Utan plint 87x87x U-56 Med 5-polig plint U-56 med ny 6-polig snabbplint för 6x1,5 eller 6x2,5 mm 2 ledare U-56 med ny 6-polig skruvplint för 6x1,5 eller 4x2,5 mm 2 ledare Tillbehör till U Dragavlastning Rörmuff 16 mm 44x Rörmuff 20 mm 44x Lös snabbplint 6-polig 15x15 Stegplåtar Stegplåt med U-56 dosa 440V, IP U-56 dosa, IP56, utan plint 180x120 monterad på stegplåt U-56 dosa, IP 56, med plint monterad på stegplåtar Stegplåt med uttag IP44 1-v: E , 2-v: E och IP21 2-v: E E-nr E-vit 350-serien Utförande Mått (mm) Kopplingsdosor, IP67 med plint för 2,5 mm 2, 440V Förskruvningar 18,6 mm. Ø73 Plint med 4 mantelklämmor och jordskena. Varje klämma Ø73 tar max 3x2,5 mm Ø Ø Ø73 Kopplingsdosor, IP67 med plint för 4 mm 2, 500V Förskruvningar 22,5 mm. Ø82 Plint med 4 mantelklämmor och jordskena. Varje klämma Ø82 tar max 3x4 mm Ø Ø82 Tillbehör Linfäste för bärlina max Ø10 mm 210x Distansklots Höjd 14 Eljo förbehåller sig rätten till ändringar i angivna funktioner och specifikationer. Wendelbo & Green 97/05
