HFLEX utökar sitt sortiment med standard butiksinredning såsom grundstativ, korgar, hyllor och spjut mm.

Transkript

1 1

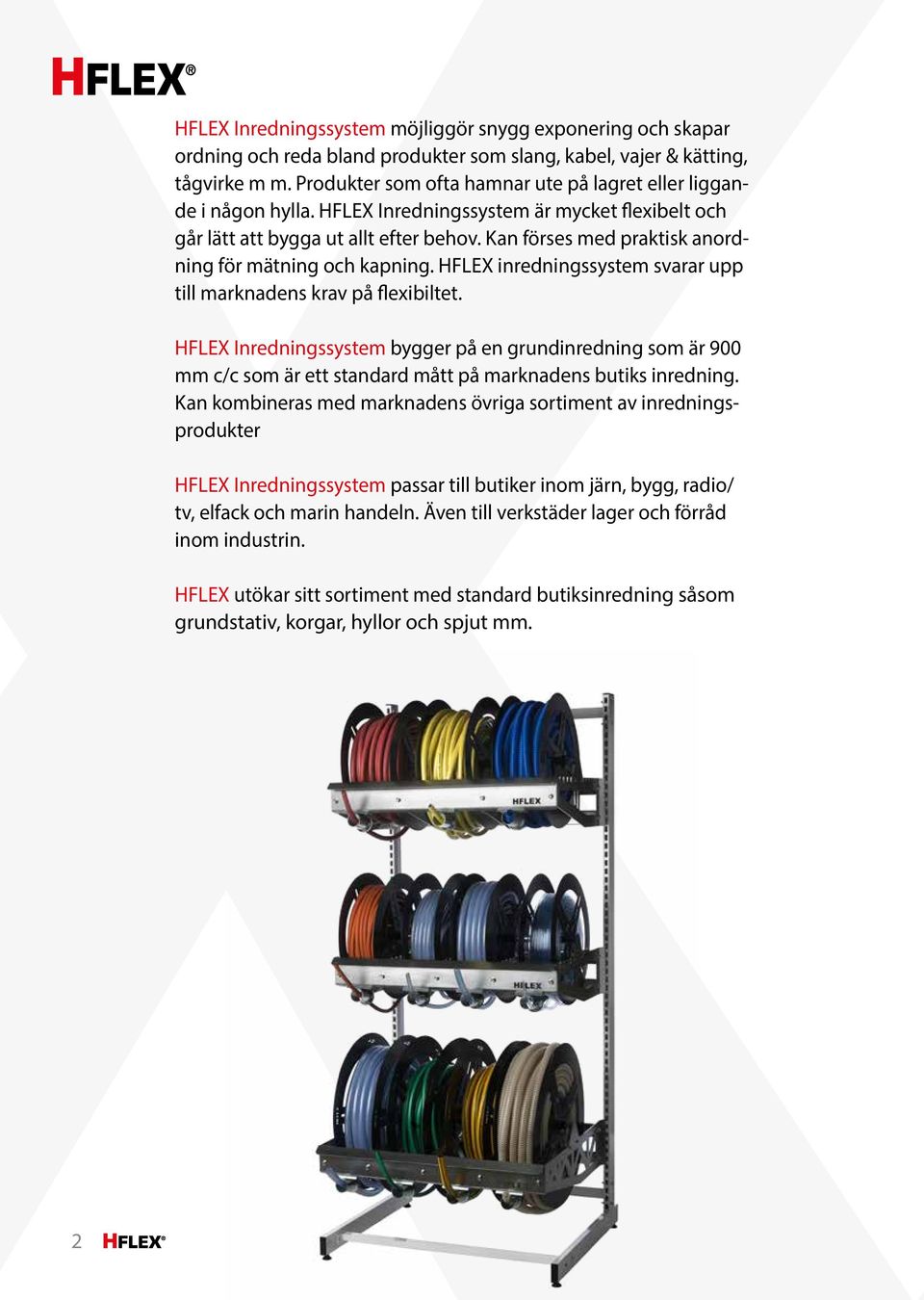

2 möjliggör snygg exponering och skapar ordning och reda bland produkter som slang, kabel, vajer & kätting, tågvirke m m. Produkter som ofta hamnar ute på lagret eller liggande i någon hylla. är mycket flexibelt och går lätt att bygga ut allt efter behov. Kan förses med praktisk anordning för mätning och kapning. HFLEX inredningssystem svarar upp till marknadens krav på flexibiltet. bygger på en grundinredning som är 900 mm c/c som är ett standard mått på marknadens butiks inredning. Kan kombineras med marknadens övriga sortiment av inredningsprodukter passar till butiker inom järn, bygg, radio/ tv, elfack och marin handeln. Även till verkstäder lager och förråd inom industrin. HFLEX utökar sitt sortiment med standard butiksinredning såsom grundstativ, korgar, hyllor och spjut mm. 2

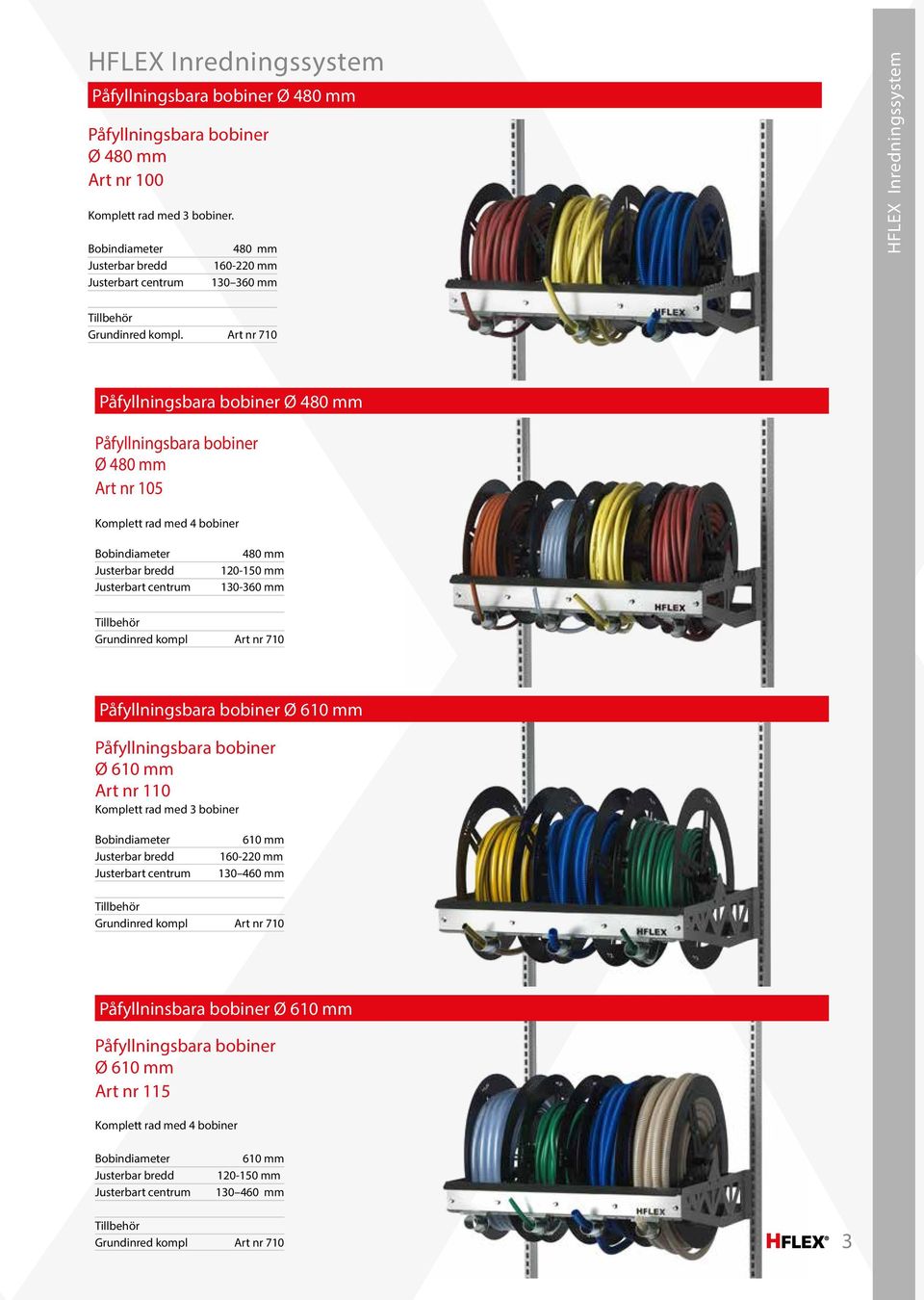

3 Påfyllningsbara bobiner Ø 480 mm Påfyllningsbara bobiner Ø 480 mm Art nr 100 Komplett rad med 3 bobiner. Bobindiameter Justerbar bredd Justerbart centrum 480 mm mm mm Tillbehör Grundinred kompl. Art nr 710 Påfyllningsbara bobiner Ø 480 mm Påfyllningsbara bobiner Ø 480 mm Art nr 105 Komplett rad med 4 bobiner Bobindiameter Justerbar bredd Justerbart centrum 480 mm mm mm Tillbehör Grundinred kompl Art nr 710 Påfyllningsbara bobiner Ø 610 mm Påfyllningsbara bobiner Ø 610 mm Art nr 110 Komplett rad med 3 bobiner Bobindiameter Justerbar bredd Justerbart centrum 610 mm mm mm Tillbehör Grundinred kompl Art nr 710 Påfyllninsbara bobiner Ø 610 mm Påfyllningsbara bobiner Ø 610 mm Art nr 115 Komplett rad med 4 bobiner Bobindiameter Justerbar bredd Justerbart centrum 610 mm mm mm Tillbehör Grundinred kompl Art nr 710 3

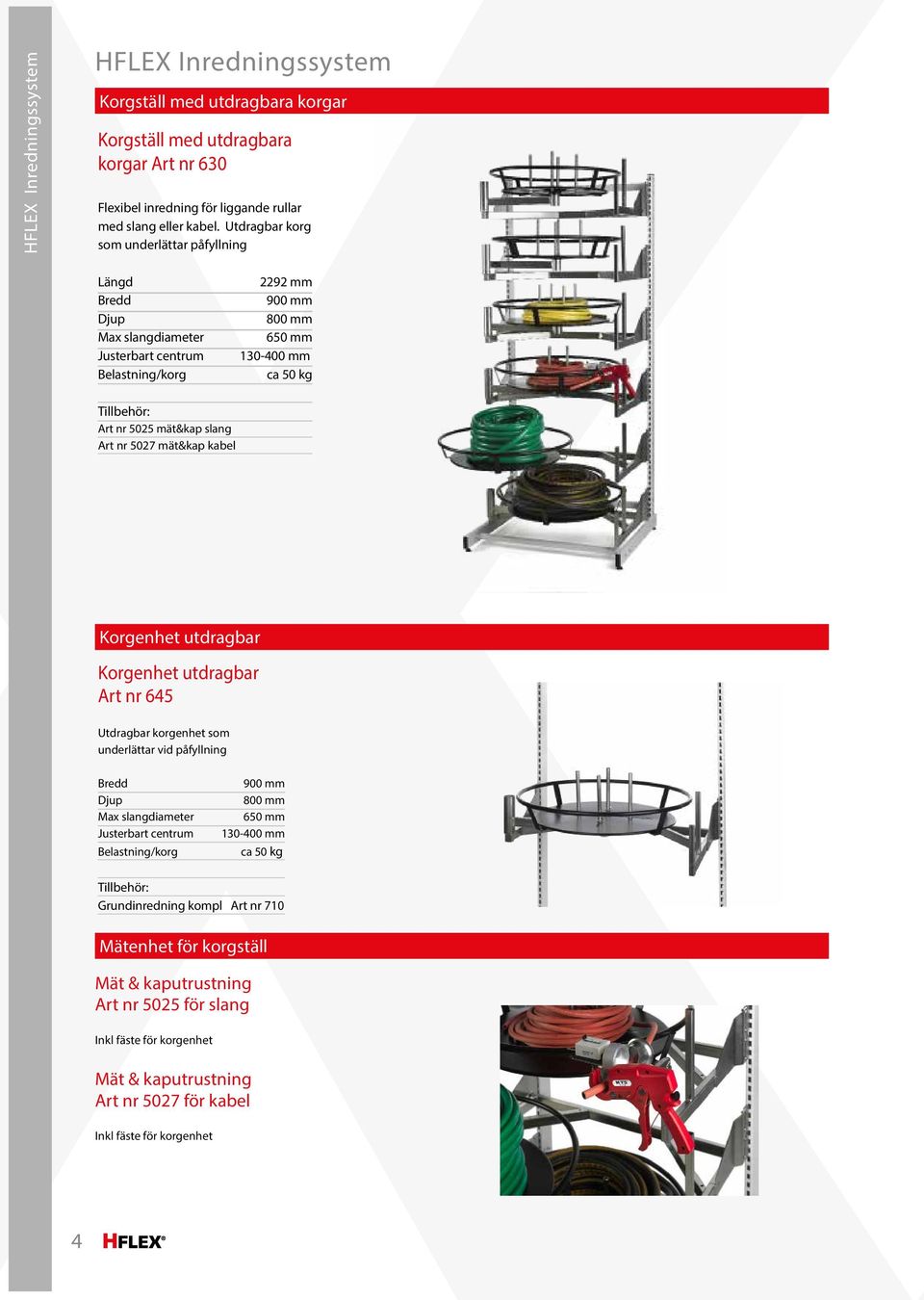

4 Korgställ med utdragbara korgar Korgställ med utdragbara korgar Art nr 630 Flexibel inredning för liggande rullar med slang eller kabel. Utdragbar korg som underlättar påfyllning Max slangdiameter Justerbart centrum Belastning/korg 2292 mm 800 mm 650 mm mm ca 50 kg Art nr 5025 mät&kap slang Art nr 5027 mät&kap kabel Korgenhet utdragbar Korgenhet utdragbar Art nr 645 Utdragbar korgenhet som underlättar vid påfyllning Max slangdiameter Justerbart centrum Belastning/korg 800 mm 650 mm mm ca 50 kg Grundinredning kompl Art nr 710 Mätenhet för korgställ Mät & kaputrustning Art nr 5025 för slang Inkl fäste för korgenhet Mät & kaputrustning Art nr 5027 för kabel Inkl fäste för korgenhet 4

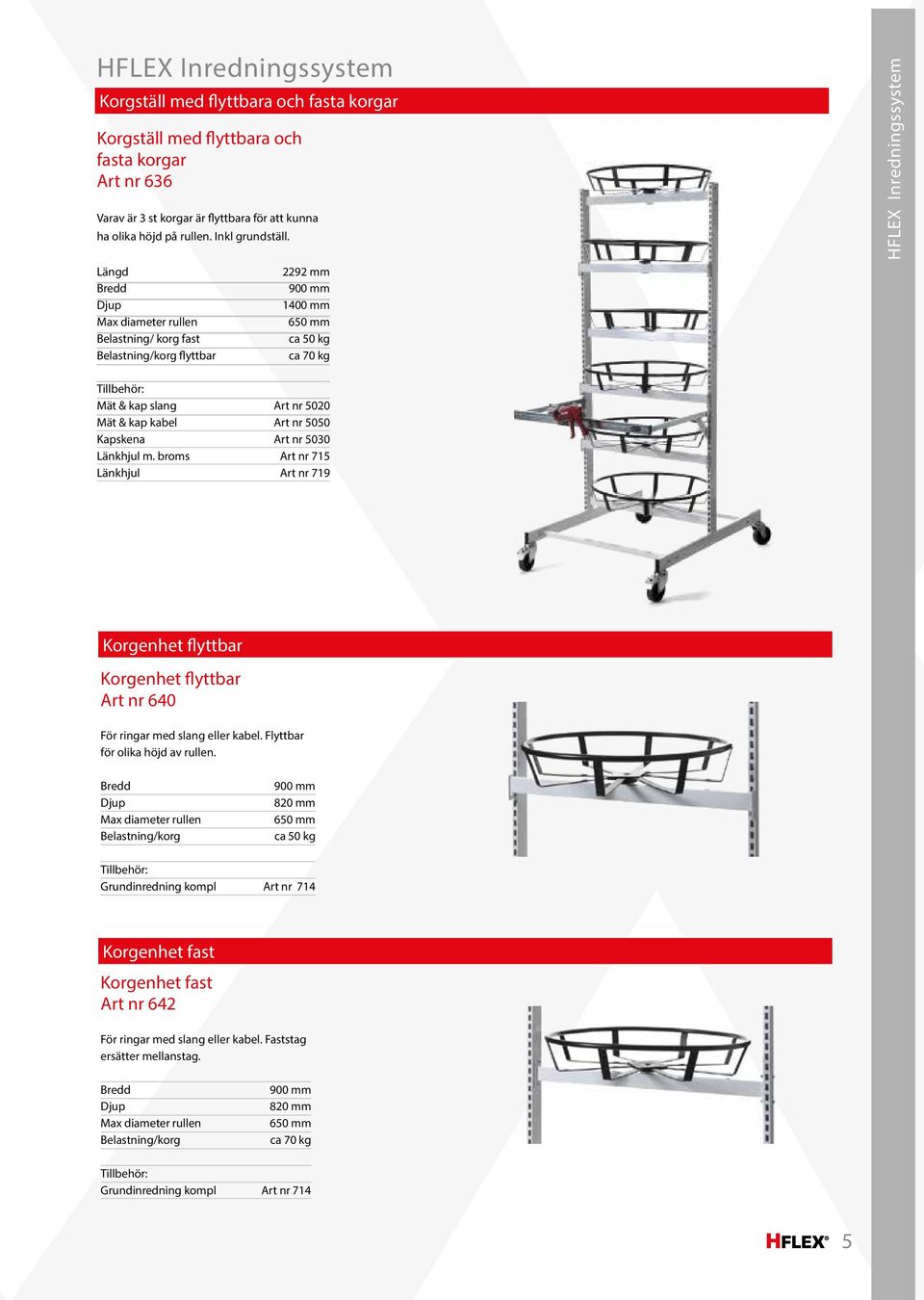

5 Korgställ med flyttbara och fasta korgar Korgställ med flyttbara och fasta korgar Art nr 636 Varav är 3 st korgar är flyttbara för att kunna ha olika höjd på rullen. Inkl grundställ. Max diameter rullen Belastning/ korg fast Belastning/korg flyttbar 2292 mm 1400 mm 650 mm ca 50 kg ca 70 kg Mät & kap slang Art nr 5020 Mät & kap kabel Art nr 5050 Kapskena Art nr 5030 Länkhjul m. broms Art nr 715 Länkhjul Art nr 719 Korgenhet flyttbar Korgenhet flyttbar Art nr 640 För ringar med slang eller kabel. Flyttbar för olika höjd av rullen. Max diameter rullen Belastning/korg 820 mm 650 mm ca 50 kg Grundinredning kompl Art nr 714 Korgenhet fast Korgenhet fast Art nr 642 För ringar med slang eller kabel. Faststag ersätter mellanstag. Max diameter rullen Belastning/korg 820 mm 650 mm ca 70 kg Grundinredning kompl Art nr 714 5

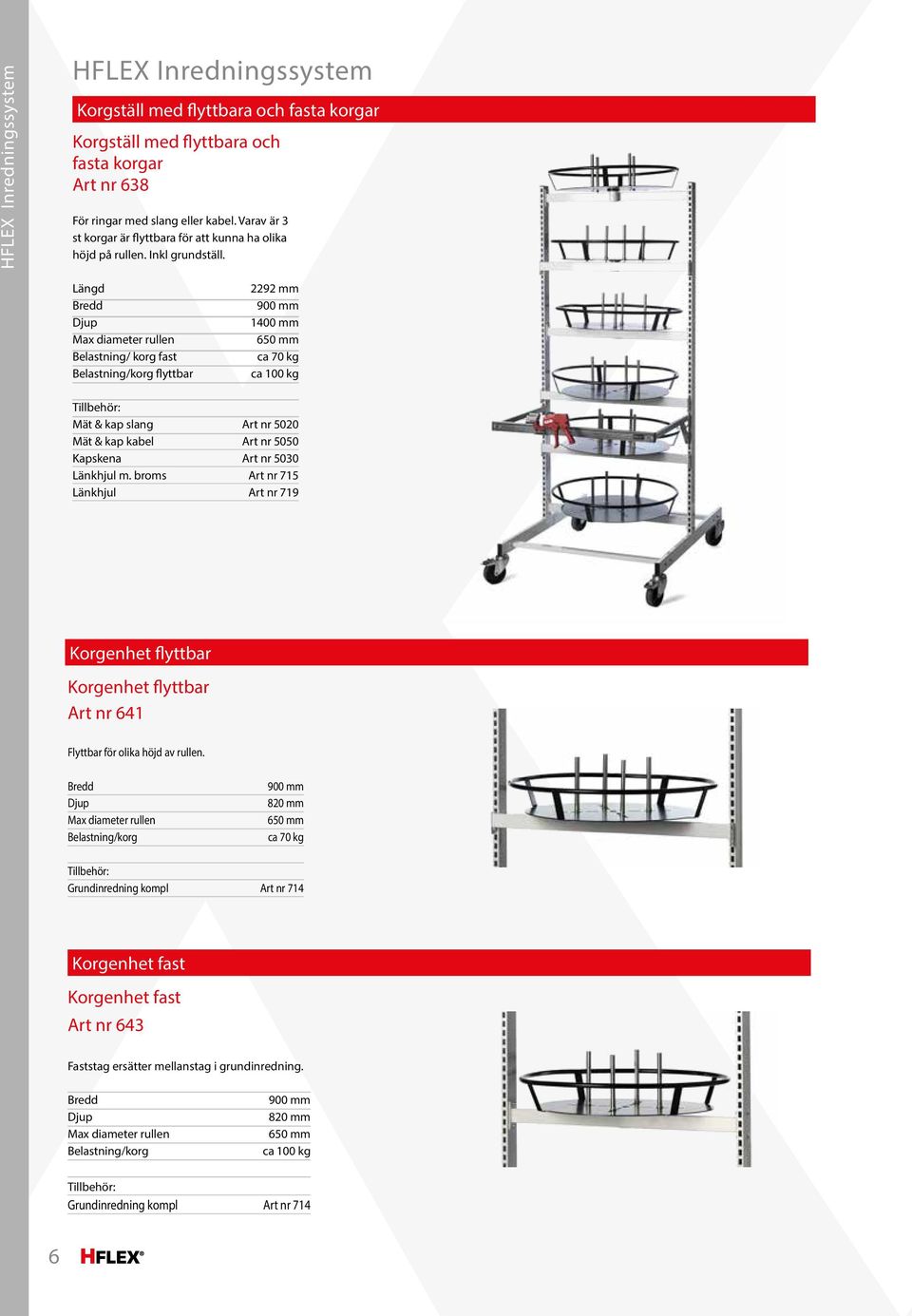

6 Korgställ med flyttbara och fasta korgar Korgställ med flyttbara och fasta korgar Art nr 638 För ringar med slang eller kabel. Varav är 3 st korgar är flyttbara för att kunna ha olika höjd på rullen. Inkl grundställ. Max diameter rullen Belastning/ korg fast Belastning/korg flyttbar 2292 mm 1400 mm 650 mm ca 70 kg ca 100 kg Mät & kap slang Art nr 5020 Mät & kap kabel Art nr 5050 Kapskena Art nr 5030 Länkhjul m. broms Art nr 715 Länkhjul Art nr 719 Korgenhet flyttbar Korgenhet flyttbar Art nr 641 Flyttbar för olika höjd av rullen. Max diameter rullen Belastning/korg 820 mm 650 mm ca 70 kg Grundinredning kompl Art nr 714 Korgenhet fast Korgenhet fast Art nr 643 Faststag ersätter mellanstag i grundinredning. Max diameter rullen Belastning/korg 820 mm 650 mm ca 100 kg Grundinredning kompl Art nr 714 6

7 Bobinställ för 8 bobiner Bobinställ för 8 bobiner Art nr 9140 Bobinställ kompl. för 8 bobiner inkl Grundställ, slangstyrning och länkhjul. Bobinbredd Bobindiameter max 375 mm mm Länkhjul m. broms Art nr 715 Länkhjul Art nr 719 Bobinhållare Bobinhållare för 2 bobiner Art nr 9120 Bobinhållare 90 modul med flyttbara kullagrade rullar för olika bobindiametrar. Inkl. slangstyrningar. Bobinbredd max 375 mm Bobindiameter mm Maxbelastning ca 70x2 kg Grundinr. T låg Art nr 713 Länkhjul m. broms Art nr 715 Länkhjjul Art nr 719 Bobinhållare Golvmodell Bobinhållare golvmodell Art nr 9110 Golvmodell med flyttbara kullagrade rullar för olika bobindiametrar. Bobinbredd max 375 mm Bobindiameter Max belastning 140 kg 7

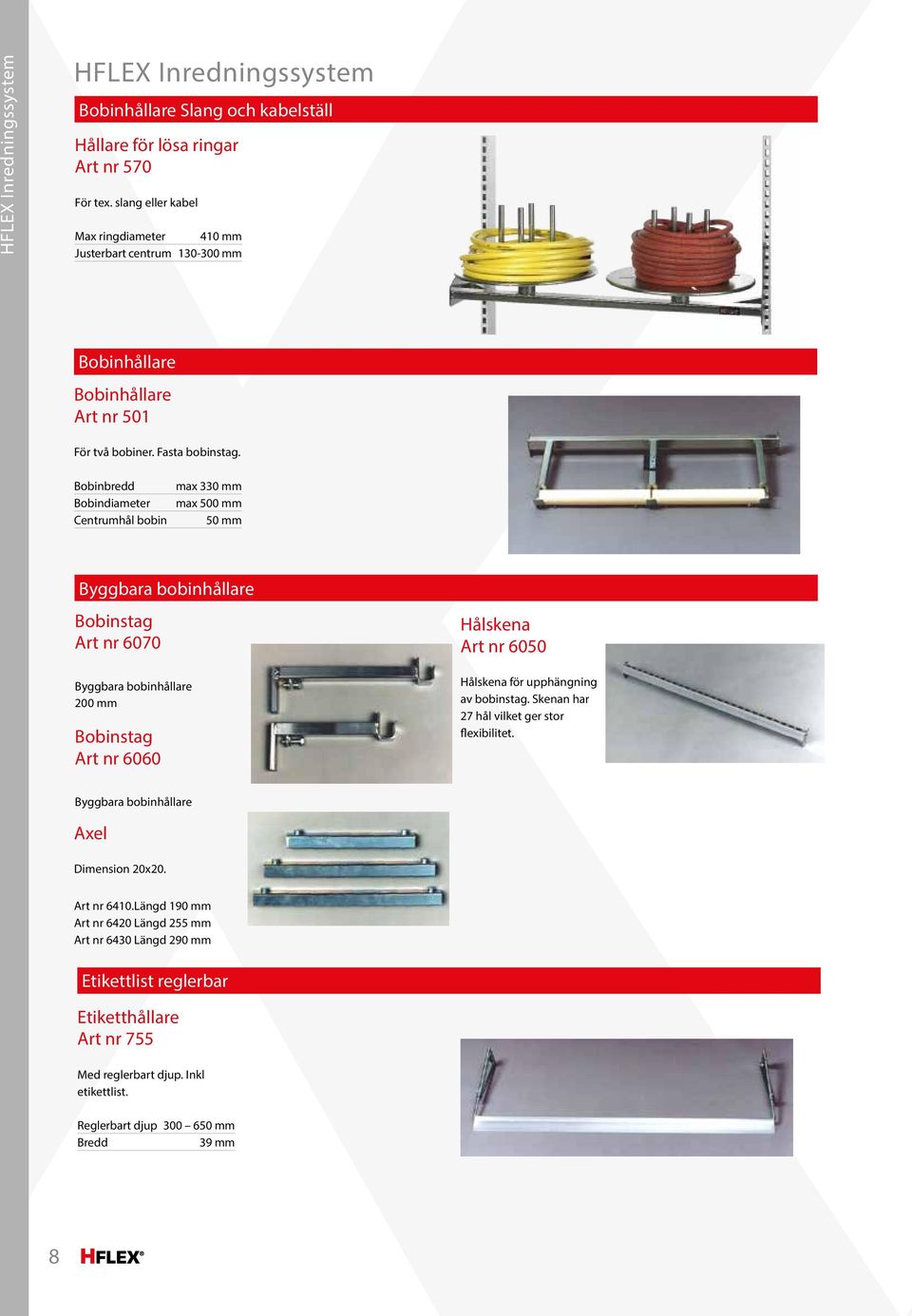

8 Bobinhållare Slang och kabelställ Hållare för lösa ringar Art nr 570 För tex. slang eller kabel Max ringdiameter 410 mm Justerbart centrum mm Bobinhållare Bobinhållare Art nr 501 För två bobiner. Fasta bobinstag. Bobinbredd Bobindiameter Centrumhål bobin max 330 mm max 500 mm 50 mm Byggbara bobinhållare Bobinstag Art nr 6070 Byggbara bobinhållare 200 mm Bobinstag Art nr 6060 Hålskena Art nr 6050 Hålskena för upphängning av bobinstag. Skenan har 27 hål vilket ger stor flexibilitet. Byggbara bobinhållare Axel Dimension 20x20. Art nr mm Art nr mm Art nr mm Etikettlist reglerbar Etiketthållare Art nr 755 Med reglerbart djup. Inkl etikettlist. Reglerbart djup mm 39 mm 8

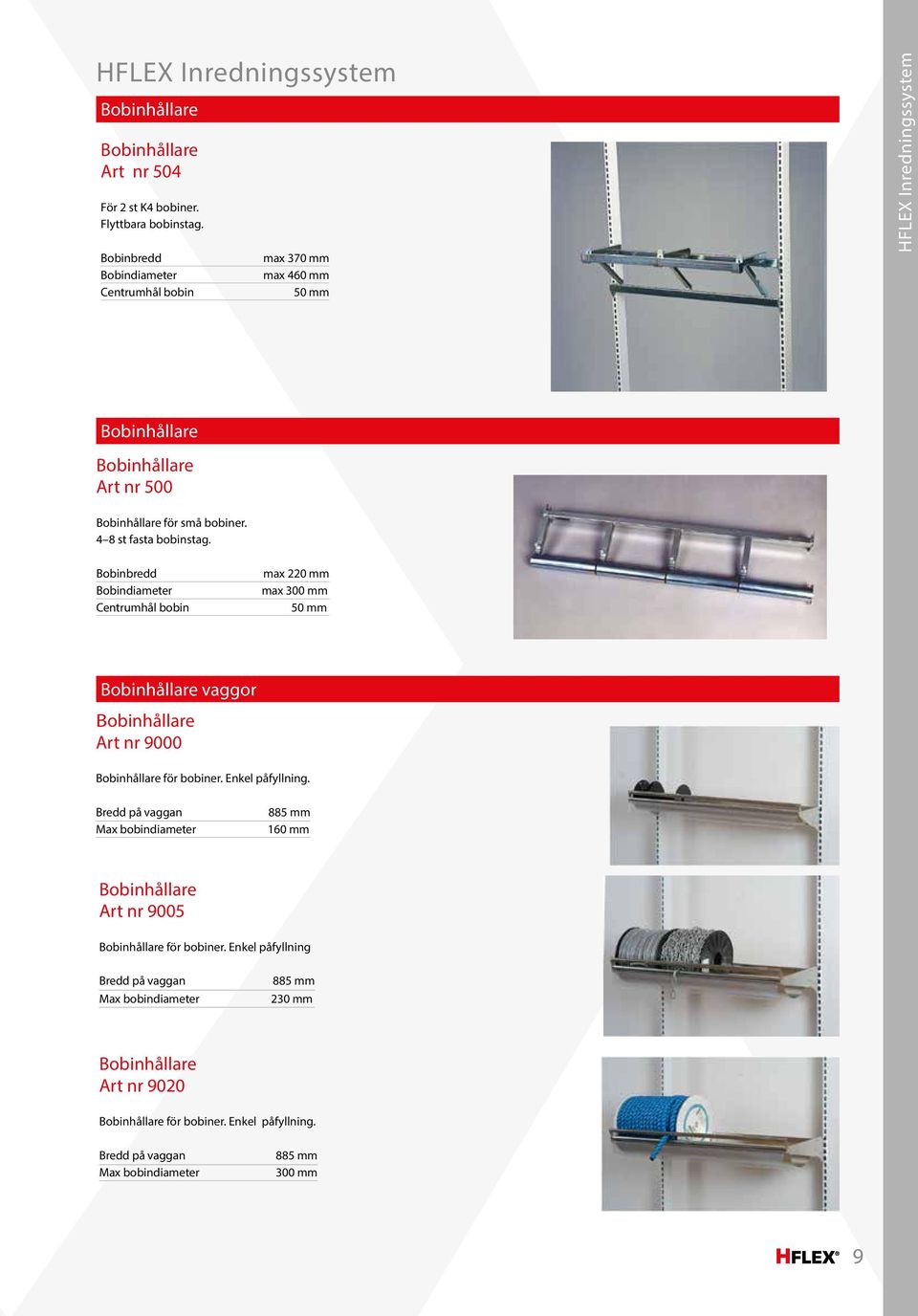

9 Bobinhållare Bobinhållare Art nr 504 För 2 st K4 bobiner. Flyttbara bobinstag. Bobinbredd Bobindiameter Centrumhål bobin max 370 mm max 460 mm 50 mm Bobinhållare Bobinhållare Art nr 500 Bobinhållare för små bobiner. 4 8 st fasta bobinstag. Bobinbredd Bobindiameter Centrumhål bobin max 220 mm max 300 mm 50 mm Bobinhållare vaggor Bobinhållare Art nr 9000 Bobinhållare för bobiner. Enkel påfyllning. på vaggan Max bobindiameter 885 mm 160 mm Bobinhållare Art nr 9005 Bobinhållare för bobiner. Enkel påfyllning på vaggan Max bobindiameter 885 mm 230 mm Bobinhållare Art nr 9020 Bobinhållare för bobiner. Enkel påfyllning. på vaggan Max bobindiameter 885 mm 300 mm 9

10 Tågvirkeshållare Tågvirkeshållare Art nr 753 Tågvirkeshållare för 3 st bobiner. Bobinbredd Bobindiameter max 370 mm max 300 mm VP-rörshållare VP-rörhållare Art nr 070 VP-rörhållare för 90 moduls inredning. Väggfäste Väggfäste Art nr 9015 Skruvas direkt på väggen kan användas när produkterna har låg vikt. Levereras per par. Art nr 9015 Slangprovställ Slangprovställ Art nr 540 Exponeringsställ för slangprover. Inkl. 45 st slangprovhållare. 10

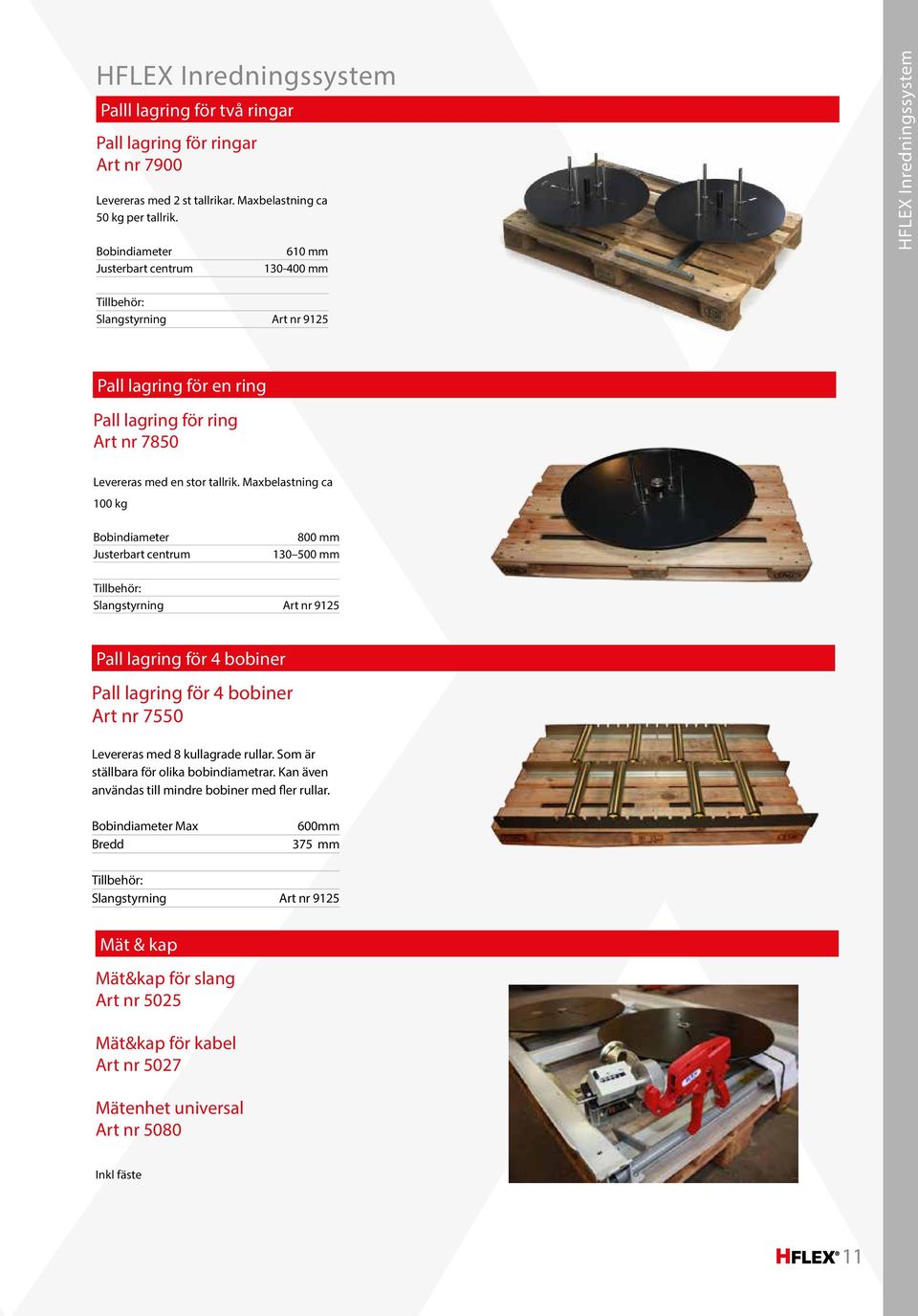

11 Palll lagring för två ringar Pall lagring för ringar Art nr 7900 Levereras med 2 st tallrikar. Maxbelastning ca 50 kg per tallrik. Bobindiameter Justerbart centrum 610 mm mm Slangstyrning Art nr 9125 Pall lagring för en ring Pall lagring för ring Art nr 7850 Levereras med en stor tallrik. Maxbelastning ca 100 kg Bobindiameter Justerbart centrum 800 mm mm Slangstyrning Art nr 9125 Pall lagring för 4 bobiner Pall lagring för 4 bobiner Art nr 7550 Levereras med 8 kullagrade rullar. Som är ställbara för olika bobindiametrar. Kan även användas till mindre bobiner med fler rullar. Bobindiameter Max 600mm 375 mm Slangstyrning Art nr 9125 Mät & kap Mät&kap för slang Art nr 5025 Mät&kap för kabel Art nr 5027 Mätenhet universal Art nr 5080 Inkl fäste 11

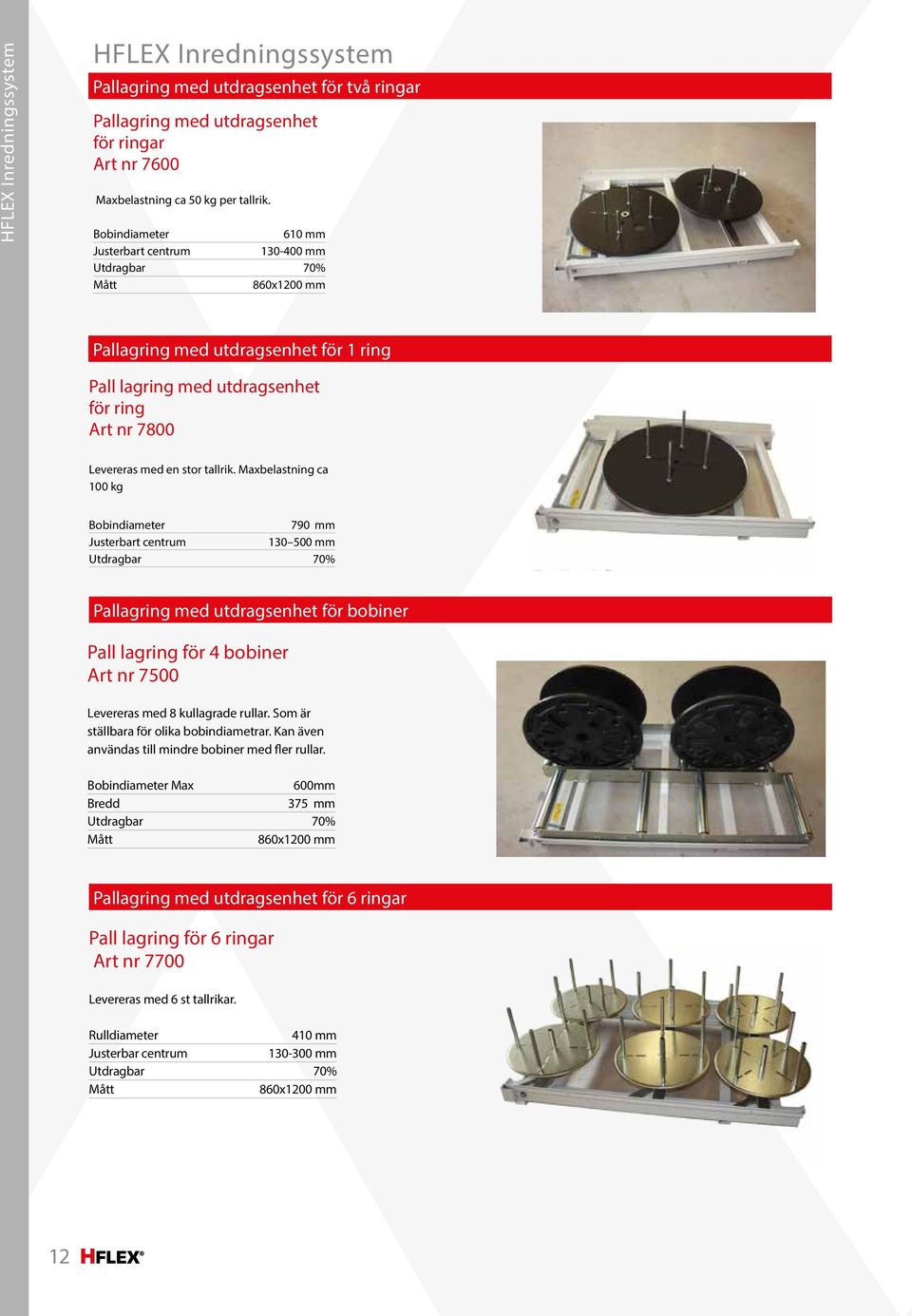

12 Pallagring med utdragsenhet för två ringar Pallagring med utdragsenhet för ringar Art nr 7600 Maxbelastning ca 50 kg per tallrik. Bobindiameter 610 mm Justerbart centrum mm Utdragbar 70% Mått 860x1200 mm Pallagring med utdragsenhet för 1 ring Pall lagring med utdragsenhet för ring Art nr 7800 Levereras med en stor tallrik. Maxbelastning ca 100 kg Bobindiameter 790 mm Justerbart centrum mm Utdragbar 70% Pallagring med utdragsenhet för bobiner Pall lagring för 4 bobiner Art nr 7500 Levereras med 8 kullagrade rullar. Som är ställbara för olika bobindiametrar. Kan även användas till mindre bobiner med fler rullar. Bobindiameter Max 600mm 375 mm Utdragbar 70% Mått 860x1200 mm Pallagring med utdragsenhet för 6 ringar Pall lagring för 6 ringar Art nr 7700 Levereras med 6 st tallrikar. Rulldiameter 410 mm Justerbar centrum mm Utdragbar 70% Mått 860x1200 mm 12

13 Spolvindor två storlekar Spolvinda liten Art nr 7000 Spolvinda för upprullning av slang, kabel mm. Vindan är öppningsbar och har justerbar bredd. Innerdiameter Ytterdiameter 180 mm 430 mm Spolvinda stor Art nr 7150 Spolvinda för upprullning av slang, kabel mm. Vindan är öppningsbar och har justerbar bredd. Innerdiameter Ytterdiameter 200 mm 600 mm Mätenhet för spolvinda Mätutrustning Art nr 7200 Mätutrustning för spolvinda. Inklusive räkneverk och mäthjul. Mätutrustning för slang Art nr 7300 Mätutrustning för kabel Art nr 7400 Påfyllningsvinda Vinda med stativ för påfyllning av bobiner Art nr 7100 Återanvänd dina bobiner och fyll lätt på med ny slang eller kabel Bobinbredd Innerdiameter max 400 mm ca mm 13

14 Mät & Kap Slang Mät- och kaputrustning Art nr 5020 Mät- och kaputrustning för slang. Utrustad med räkneverk och mäthjul. Klipper upp till 35 mm. Kapskena Art nr 5030 Mät & Kap Kabel Mät- och kaputrustning Art nr 5050 Mät- och kaputrustning för kabel. Utrustad med räkneverk och mäthjul. Klipper upp till 25 mm. Kapskena Art nr 5030 Mät & Kap Vajer Mät- och kaputrustning Art nr 5060 Mät- och kaputrustning för Vajer. Utrustad med räkneverk och mäthjul. Klipper upptill 10 mm vajer. Kapskena Art nr 5030 Mät & Kap Tågvirke Mät- och kaputrustning Art nr 5070 Mät- och kaputrustning för tågvirke. Anpassad för lödkolv. Levereras exkl lödkolv. Lödkolv Art nr 5071 Kapskena Art nr 5030 Mätenhet för pall eller bord Mätutrustning Universal Art nr 5080 Mätutrustning med räkneverk och mäthjul. Kan användas löst eller fastsatt på t ex bord eller pall. Räkneverket räknar i dm. 14 dningssystem

15 Slangkap Slang/VP rör kap Art nr 2003 Kliper uptill 35 mm. Kabelkap Kabelkap Art nr 2002 Klipper uptill 25 mm kabel. Tågvirkeskap Vajerkap Lödkolv Art nr 5071 Vajerkap Art nr 2005 Anpassad för tågvirke. Levereras med spets R för tågvirke. Klipper upptil 7 mm stål. Klipper uptill 10 mm kabel/ vajer. Mätverk dm Mätverk cm Mätverk dm Art nr 2004 Mätverk cm Art nr 2007 räknare räknar i dm. räknare räknar i cm Mäthjul Slangkap 63 mm Mäthjul Art nr 2001 Slangkap/Vp-rör kap Art nr 2006 Tillverkat i aluminium med räfflad bana. Klipper up till 63 mm. 15

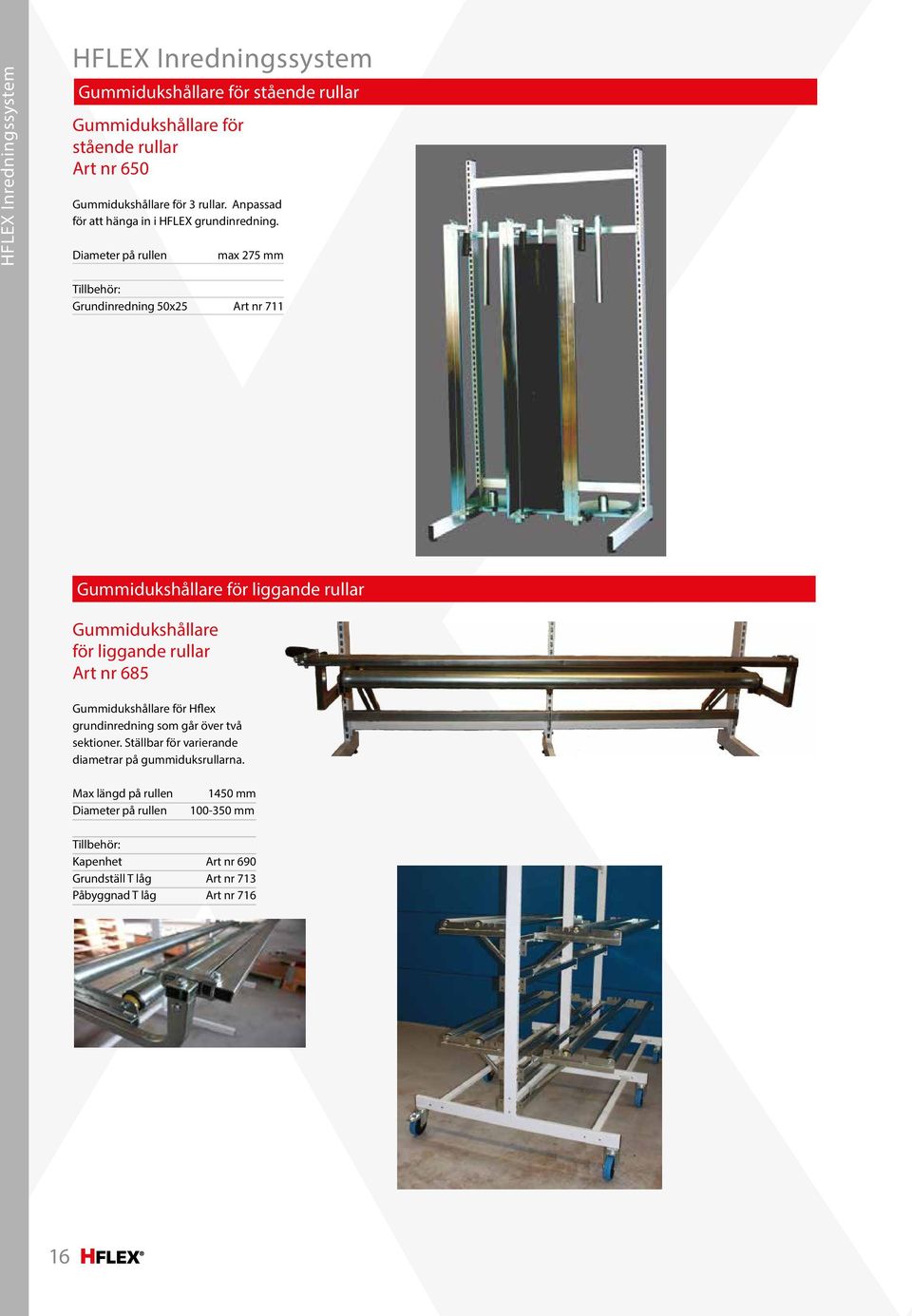

16 Gummidukshållare för stående rullar Gummidukshållare för stående rullar Art nr 650 Gummidukshållare för 3 rullar. Anpassad för att hänga in i HFLEX grundinredning. Diameter på rullen max 275 mm Grundinredning 50x25 Art nr 711 Gummidukshållare för liggande rullar Gummidukshållare för liggande rullar Art nr 685 Gummidukshållare för Hflex grundinredning som går över två sektioner. Ställbar för varierande diametrar på gummiduksrullarna. Max längd på rullen Diameter på rullen 1450 mm mm Kapenhet Art nr 690 Grundställ T låg Art nr 713 Påbyggnad T låg Art nr

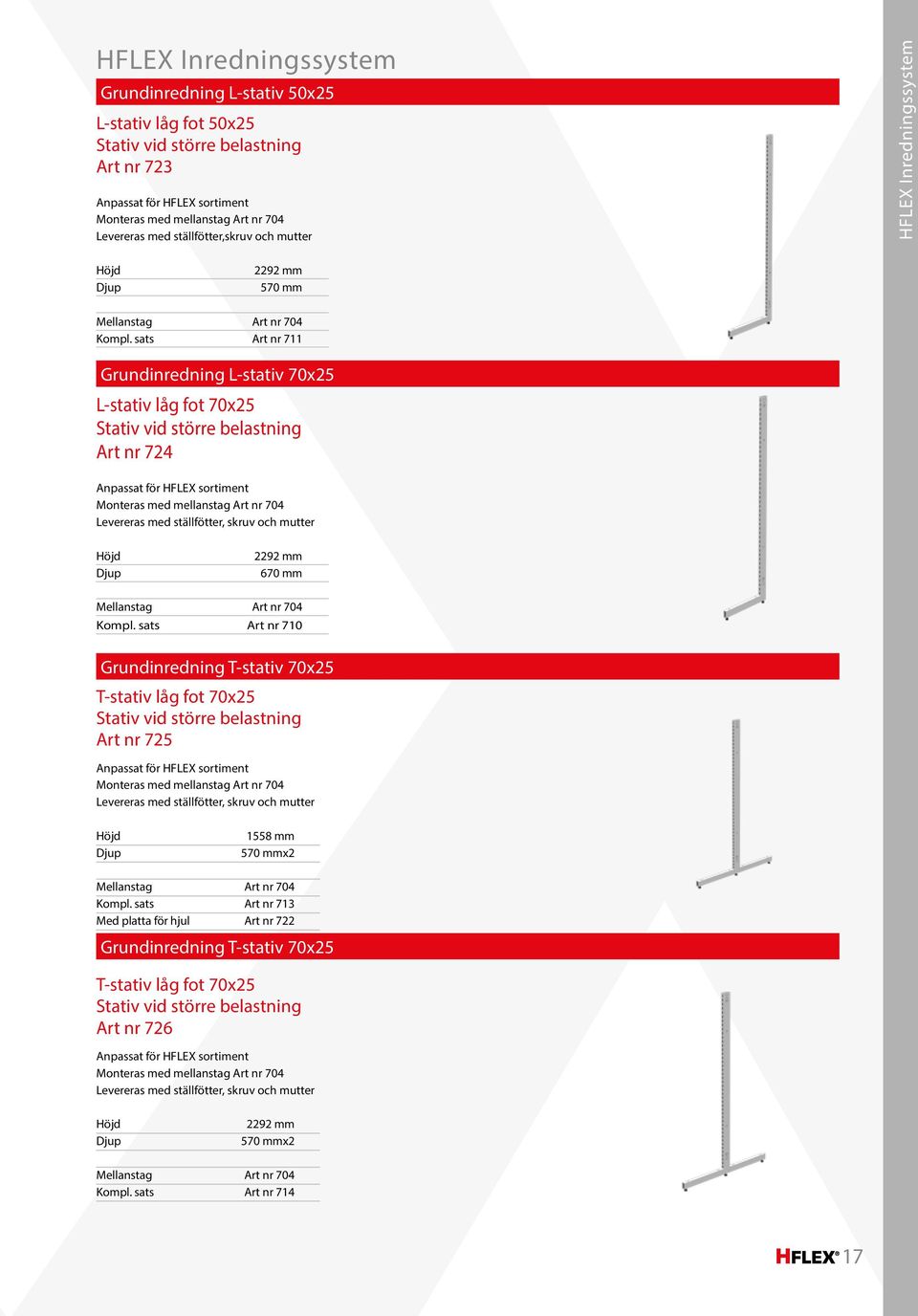

17 Grundinredning L-stativ 50x25 L-stati L-stativ låg fot 50x25 Stativ vid större belastning Art nr 723 Anpassat för HFLEX sortiment Monteras med mellanstag Art nr 704 Levereras med ställfötter,skruv och mutter 2292 mm 570 mm Mellanstag Art nr 704 Kompl. sats Art nr 711 Grundinredning L-stativ 70x25 L-stativ låg fot 70x25 Stativ vid större belastning Art nr 724 Anpassat för HFLEX sortiment Monteras med mellanstag Art nr 704 Levereras med ställfötter, skruv och mutter 2292 mm 670 mm Mellanstag Art nr 704 Kompl. sats Art nr 710 Grundinredning T-stativ 70x25 T-stativ låg fot 70x25 Stativ vid större belastning Art nr 725 Anpassat för HFLEX sortiment Monteras med mellanstag Art nr 704 Levereras med ställfötter, skruv och mutter 1558 mm 570 mmx2 Mellanstag Art nr 704 Kompl. sats Art nr 713 Med platta för hjul Art nr 722 Grundinredning T-stativ 70x25 T-stativ låg fot 70x25 Stativ vid större belastning Art nr 726 Anpassat för HFLEX sortiment Monteras med mellanstag Art nr 704 Levereras med ställfötter, skruv och mutter 2292 mm 570 mmx2 Mellanstag Art nr 704 Kompl. sats Art nr

18 Trådkorg Trådkorg för Art nr Art nr mm 360 mm 200 mm 460 mm Trådhylla Trådhylla för Art nr Art nr mm 430 mm 100 mm 630 mm Plåthylla slät Plåthylla slät för Art nr Art nr mm 600 mm Plåthylla perforerad Plåthylla perforerad för Art nr Art nr mm 600 mm 18

19 Konsoll för hyllor Konsoll för hyllor förstärkt Art nr Art nr mm 600 mm Avdelare för hyllor Avdelare höjd 80 mm Art nr Art nr mm 600 mm Framkantsgaller Framkantsgaller höjd 80 mm Art nr Bottenkonsol Bottenkonsol för hylla i botten Art nr Det går åt4 st konsoler till en bottenhylla 165 mm 19

20 Enkelspjut Enkelspjut för spjutskena Art nr Tråd Art nr Tråd 4 mm 200 mm 6 mm 250 mm Art nr Tråd Art nr Tråd 6 mm 400 mm 8 mm 400 mm Dubbelspjut Dubbelspjut för spjutskena Art nr Tråd 5 mm 200 mm Art nr Tråd 5 mm 300 mm Spjutskena Spjutskena Art nr

21 Enkelspjut för perforygg Enkelspjut för perforygg Art nr Tråd Art nr Tråd 6 mm 150 mm 6 mm 200 mm Art nr Tråd Art nr Tråd 6 mm 250 mm 6 mm 300 mm Dubbelspjut för perforygg Dubbelspjut för perforygg Art nr Tråd Art nr Tråd Art nr Tråd Art nr Tråd 5 mm 150 mm 5 mm 200 mm 5 mm 250 mm 5 mm 300 mm 21

22 Grundinredning L-stativ 50x25 låg fot L-stativ låg fot 50x25 Art nr Levereras med ställfötter 1588 mm 430 mm Art nr mm 430 mm Grundinredning L-stativ 50x25 hög fot L-stativ hög fot 50x25 Art nr Levereras med ställfötter Art nr mm 480 mm 2292 mm 480 mm Grundinredning L-stativ 70x25 låg fot L-stativ låg fot 70x25 Art nr Levereras med ställfötter Art nr mm 430 mm 2292 mm 430 mm Grundinredning L-stativ 70x25 hög fot L-stativ hög fot 70x25 Art nr Levereras med ställfötter Art nr mm 480 mm 2292 mm 480 mm 22

23 Grundstativ T-stativ 70x25 Låg fot T-stativ låg fot 70x25 Art nr Levereras med ställfötter 1588 mm 430 mmx2 Art nr mm 430 mx2 Grundstativ T-stativ 70x25 hög fot T-stativ hög fot 70x25 Art nr Levereras med ställfötter Art nr mm 480 mmx mm 480 mx2 Krysstag Krysstag anpassat för grundstativ med hög fot Art nr Levereras med skruv och mutter Mellanstag Mellanstag Art nr Verktyg behövs ej när du sätter samman stativen med detta mellanstag 23

24 Väggskena Väggskena Art nr Skruvas direkt på väggen 2188 mm Länkhjul Skylthållare Art nr Ställbar itvå lägen 200 mm Länkhjul Länkhjul med broms Art nr 715 Diameter 125 mm Vikt/hjul 160 kg Länkhjul utan broms Art nr 719 Diameter 125 mm Vikt/hjul 160 kg Länkhjul Länkhjul med broms För grundinred med platta Art nr 720 Diameter Vikt/hjul 125 mm 250 kg Länkhjul utan broms Art nr Diameter Vikt/hjul 125 mm 250 kg

25 Plåtrygg slät Plåtrygg slät för breda sektioner Art nr Antal plåtar för 1588 mm Antal plåtar för 2292 mm 702 mm 2 st 3 st Plåtrygg perforerad Plåtrygg perforerad för Art nr Antal plåtar för 1588 mm Antal plåtar för 2292 mm 702 mm 2 st 3 st Gavelsockel för stativ med hög fot Gavelsockel för stativ med hög fot höjd 170 mm Art nr mm Frontsockel för stativ med hög fot Frontsockelför stativ med hög fot Art nr

26 Återförsäljare: HFLEX System AB Sweden Tel +46 (0)
