1 Installation av KOMPAN FREEGAME-redskap

Transkript

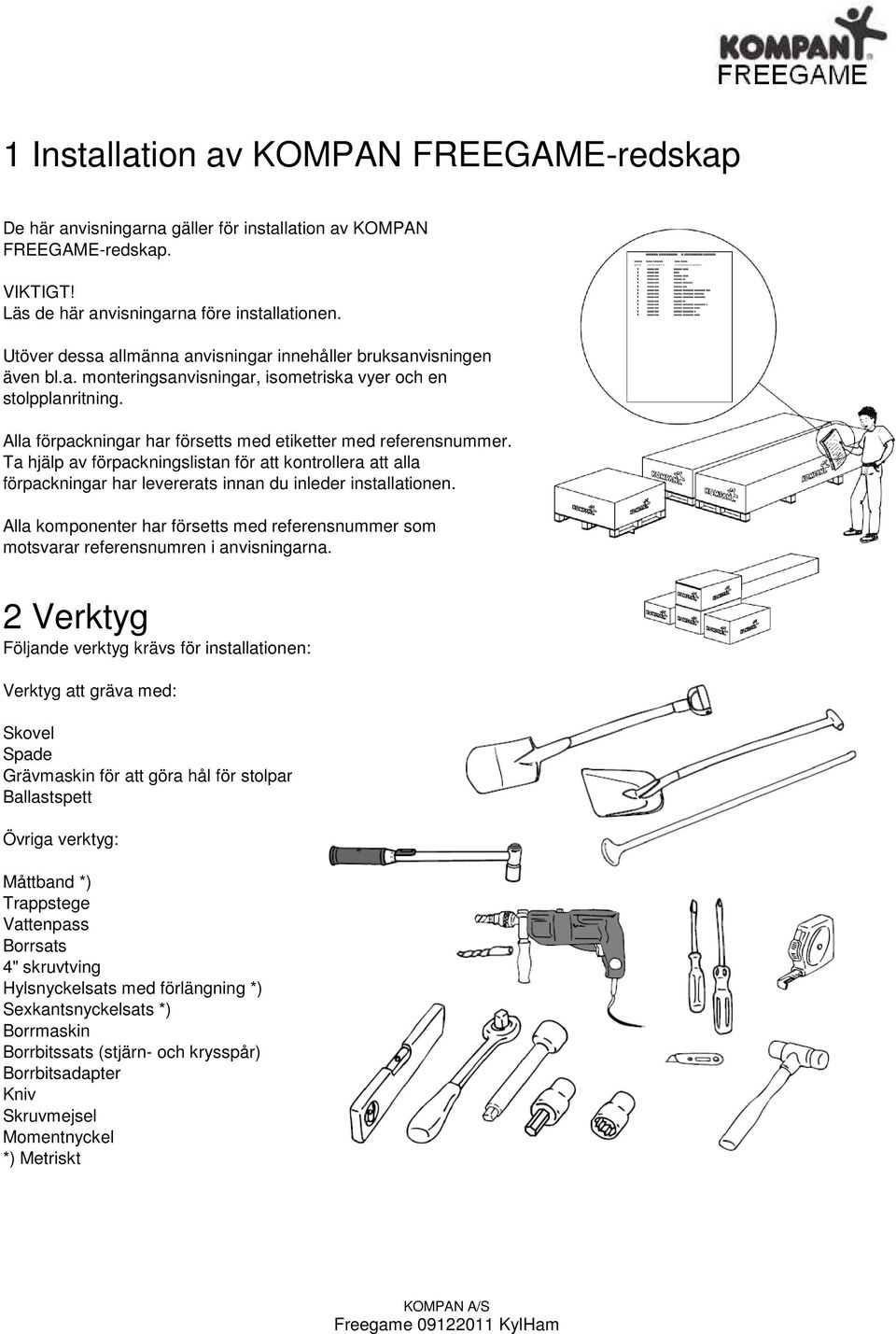

1 1 Installation av KOMPAN FREEGAME-redskap De här anvisningarna gäller för installation av KOMPAN FREEGAME-redskap. VIKTIGT! Läs de här anvisningarna före installationen. Utöver dessa allmänna anvisningar innehåller bruksanvisningen även bl.a. monteringsanvisningar, isometriska vyer och en stolpplanritning. Alla förpackningar har försetts med etiketter med referensnummer. Ta hjälp av förpackningslistan för att kontrollera att alla förpackningar har levererats innan du inleder installationen. Alla komponenter har försetts med referensnummer som motsvarar referensnumren i anvisningarna. 2 Verktyg Följande verktyg krävs för installationen: Verktyg att gräva med: Skovel Spade Grävmaskin för att göra hål för stolpar Ballastspett Övriga verktyg: Måttband *) Trappstege Vattenpass Borrsats 4" skruvtving Hylsnyckelsats med förlängning *) Sexkantsnyckelsats *) Borrmaskin Borrbitssats (stjärn- och krysspår) Borrbitsadapter Kniv Skruvmejsel Momentnyckel *) Metriskt

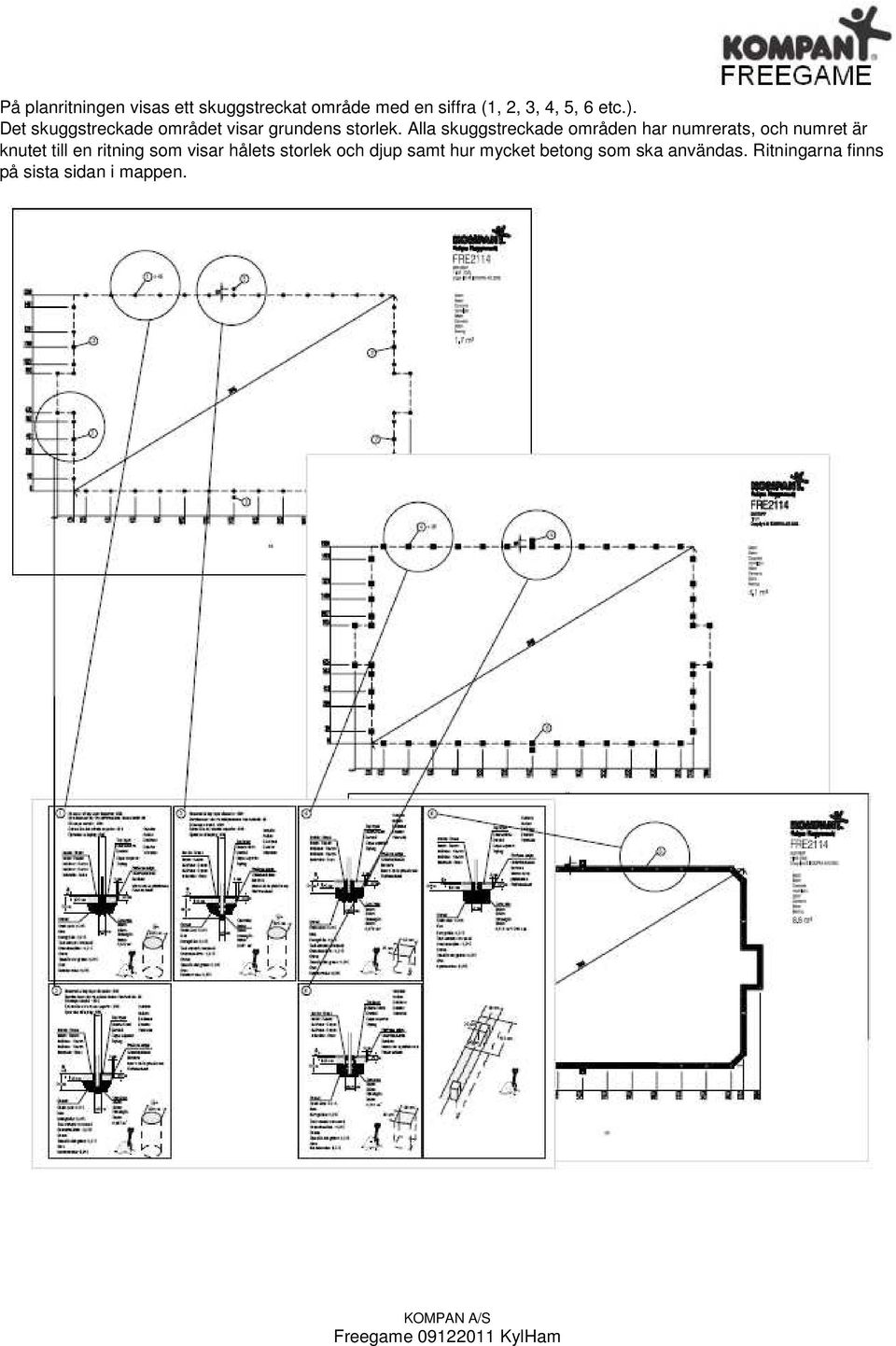

2 På planritningen visas ett skuggstreckat område med en siffra (1, 2, 3, 4, 5, 6 etc.). Det skuggstreckade området visar grundens storlek. Alla skuggstreckade områden har numrerats, och numret är knutet till en ritning som visar hålets storlek och djup samt hur mycket betong som ska användas. Ritningarna finns på sista sidan i mappen.

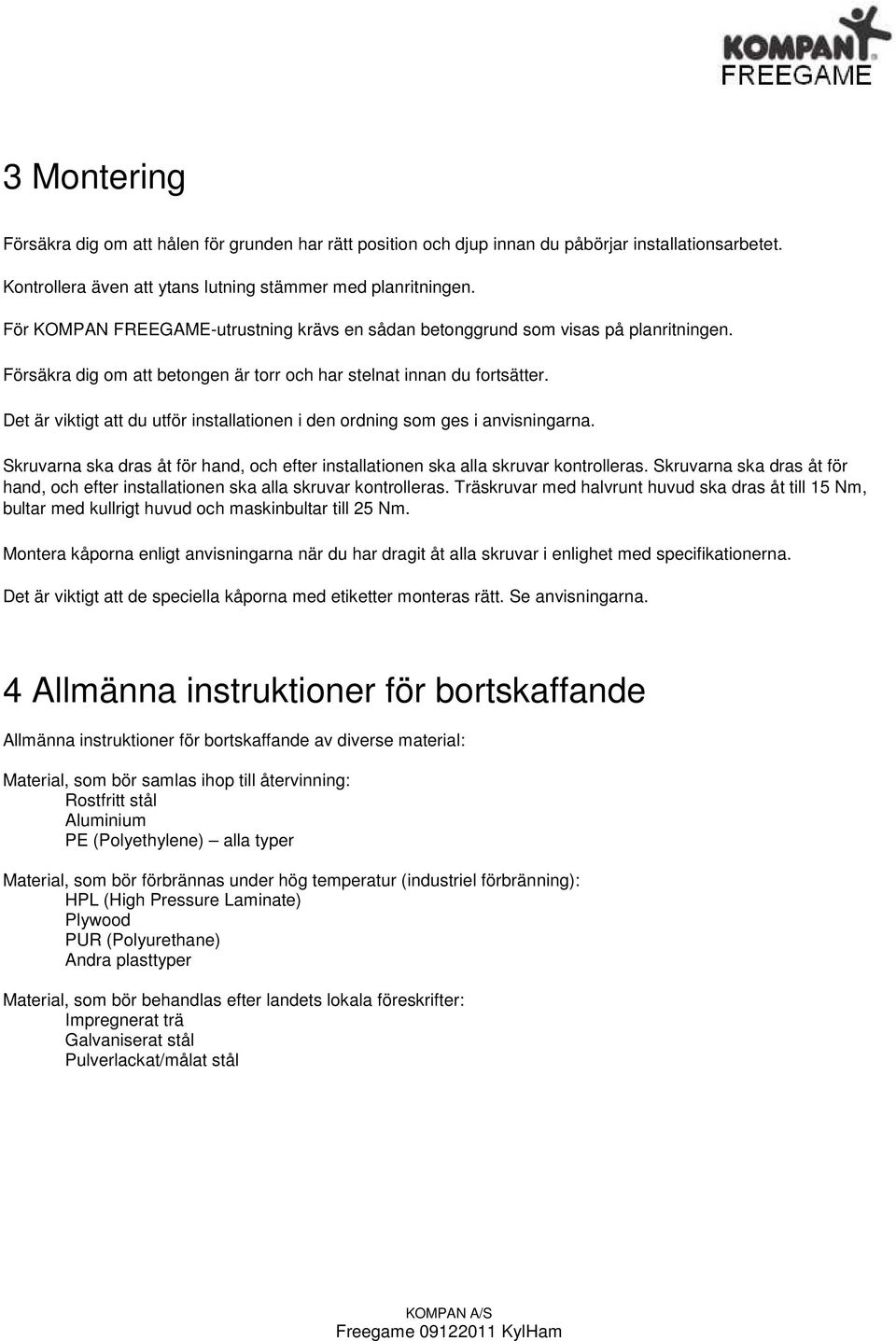

3 3 Montering Försäkra dig om att hålen för grunden har rätt position och djup innan du påbörjar installationsarbetet. Kontrollera även att ytans lutning stämmer med planritningen. För KOMPAN FREEGAME-utrustning krävs en sådan betonggrund som visas på planritningen. Försäkra dig om att betongen är torr och har stelnat innan du fortsätter. Det är viktigt att du utför installationen i den ordning som ges i anvisningarna. Skruvarna ska dras åt för hand, och efter installationen ska alla skruvar kontrolleras. Skruvarna ska dras åt för hand, och efter installationen ska alla skruvar kontrolleras. Träskruvar med halvrunt huvud ska dras åt till 15 Nm, bultar med kullrigt huvud och maskinbultar till 25 Nm. Montera kåporna enligt anvisningarna när du har dragit åt alla skruvar i enlighet med specifikationerna. Det är viktigt att de speciella kåporna med etiketter monteras rätt. Se anvisningarna. 4 Allmänna instruktioner för bortskaffande Allmänna instruktioner för bortskaffande av diverse material: Material, som bör samlas ihop till återvinning: Rostfritt stål Aluminium PE (Polyethylene) alla typer Material, som bör förbrännas under hög temperatur (industriel förbränning): HPL (High Pressure Laminate) Plywood PUR (Polyurethane) Andra plasttyper Material, som bör behandlas efter landets lokala föreskrifter: Impregnerat trä Galvaniserat stål Pulverlackat/målat stål

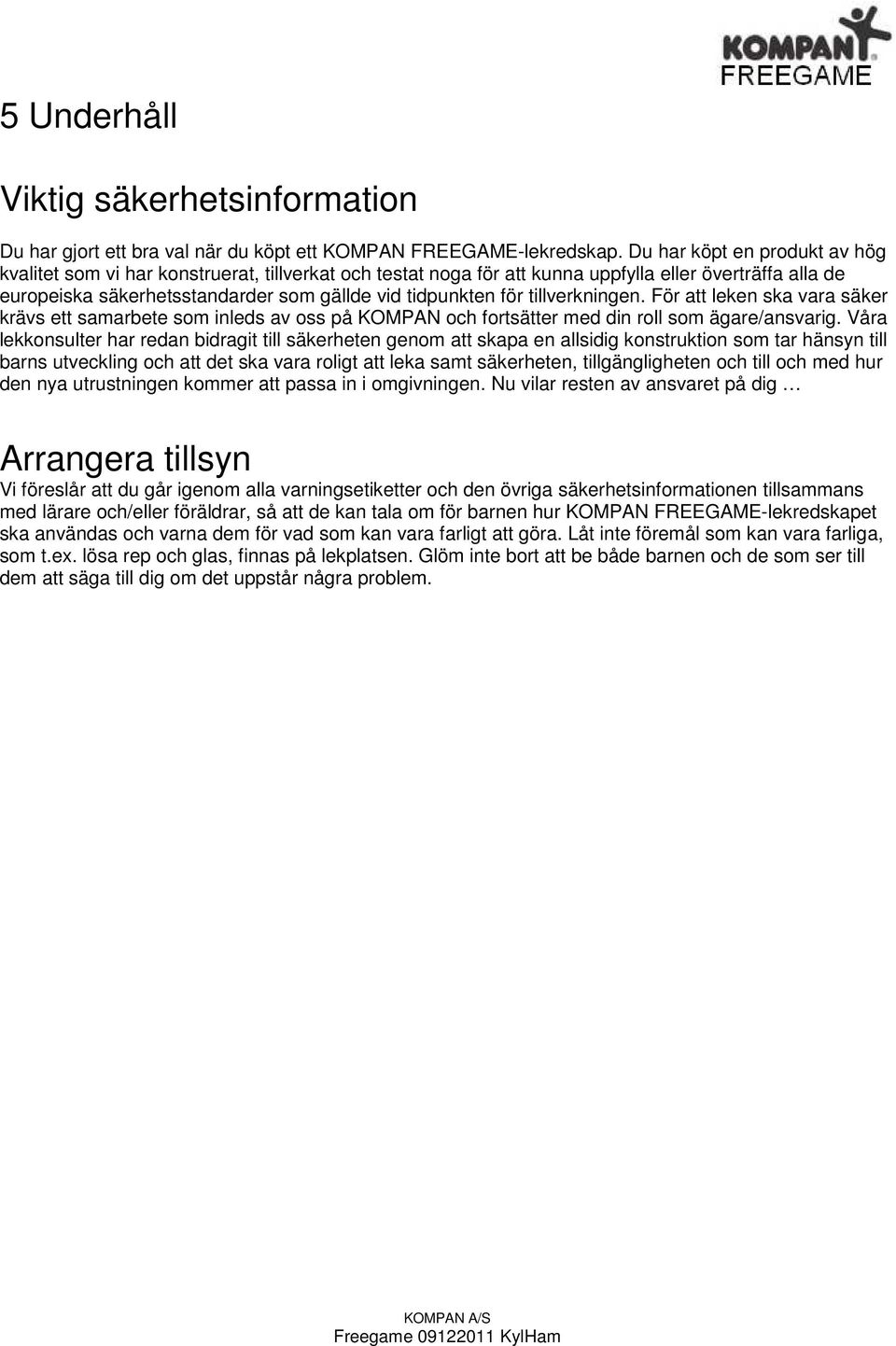

4 5 Underhåll Viktig säkerhetsinformation Du har gjort ett bra val när du köpt ett KOMPAN FREEGAME-lekredskap. Du har köpt en produkt av hög kvalitet som vi har konstruerat, tillverkat och testat noga för att kunna uppfylla eller överträffa alla de europeiska säkerhetsstandarder som gällde vid tidpunkten för tillverkningen. För att leken ska vara säker krävs ett samarbete som inleds av oss på KOMPAN och fortsätter med din roll som ägare/ansvarig. Våra lekkonsulter har redan bidragit till säkerheten genom att skapa en allsidig konstruktion som tar hänsyn till barns utveckling och att det ska vara roligt att leka samt säkerheten, tillgängligheten och till och med hur den nya utrustningen kommer att passa in i omgivningen. Nu vilar resten av ansvaret på dig Arrangera tillsyn Vi föreslår att du går igenom alla varningsetiketter och den övriga säkerhetsinformationen tillsammans med lärare och/eller föräldrar, så att de kan tala om för barnen hur KOMPAN FREEGAME-lekredskapet ska användas och varna dem för vad som kan vara farligt att göra. Låt inte föremål som kan vara farliga, som t.ex. lösa rep och glas, finnas på lekplatsen. Glöm inte bort att be både barnen och de som ser till dem att säga till dig om det uppstår några problem.

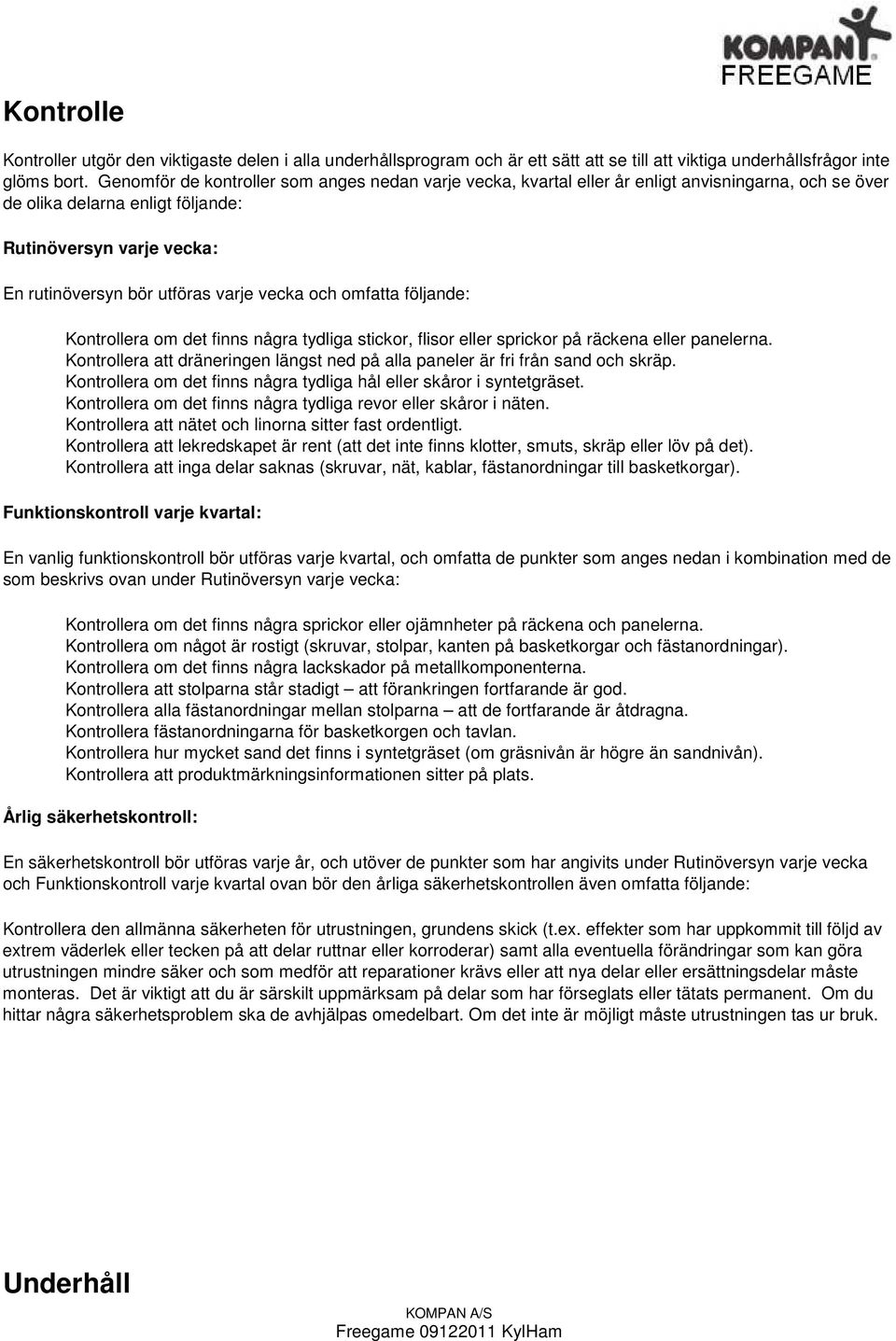

5 Kontrolle Kontroller utgör den viktigaste delen i alla underhållsprogram och är ett sätt att se till att viktiga underhållsfrågor inte glöms bort. Genomför de kontroller som anges nedan varje vecka, kvartal eller år enligt anvisningarna, och se över de olika delarna enligt följande: Rutinöversyn varje vecka: En rutinöversyn bör utföras varje vecka och omfatta följande: Kontrollera om det finns några tydliga stickor, flisor eller sprickor på räckena eller panelerna. Kontrollera att dräneringen längst ned på alla paneler är fri från sand och skräp. Kontrollera om det finns några tydliga hål eller skåror i syntetgräset. Kontrollera om det finns några tydliga revor eller skåror i näten. Kontrollera att nätet och linorna sitter fast ordentligt. Kontrollera att lekredskapet är rent (att det inte finns klotter, smuts, skräp eller löv på det). Kontrollera att inga delar saknas (skruvar, nät, kablar, fästanordningar till basketkorgar). Funktionskontroll varje kvartal: En vanlig funktionskontroll bör utföras varje kvartal, och omfatta de punkter som anges nedan i kombination med de som beskrivs ovan under Rutinöversyn varje vecka: Kontrollera om det finns några sprickor eller ojämnheter på räckena och panelerna. Kontrollera om något är rostigt (skruvar, stolpar, kanten på basketkorgar och fästanordningar). Kontrollera om det finns några lackskador på metallkomponenterna. Kontrollera att stolparna står stadigt att förankringen fortfarande är god. Kontrollera alla fästanordningar mellan stolparna att de fortfarande är åtdragna. Kontrollera fästanordningarna för basketkorgen och tavlan. Kontrollera hur mycket sand det finns i syntetgräset (om gräsnivån är högre än sandnivån). Kontrollera att produktmärkningsinformationen sitter på plats. Årlig säkerhetskontroll: En säkerhetskontroll bör utföras varje år, och utöver de punkter som har angivits under Rutinöversyn varje vecka och Funktionskontroll varje kvartal ovan bör den årliga säkerhetskontrollen även omfatta följande: Kontrollera den allmänna säkerheten för utrustningen, grundens skick (t.ex. effekter som har uppkommit till följd av extrem väderlek eller tecken på att delar ruttnar eller korroderar) samt alla eventuella förändringar som kan göra utrustningen mindre säker och som medför att reparationer krävs eller att nya delar eller ersättningsdelar måste monteras. Det är viktigt att du är särskilt uppmärksam på delar som har förseglats eller tätats permanent. Om du hittar några säkerhetsproblem ska de avhjälpas omedelbart. Om det inte är möjligt måste utrustningen tas ur bruk. Underhåll

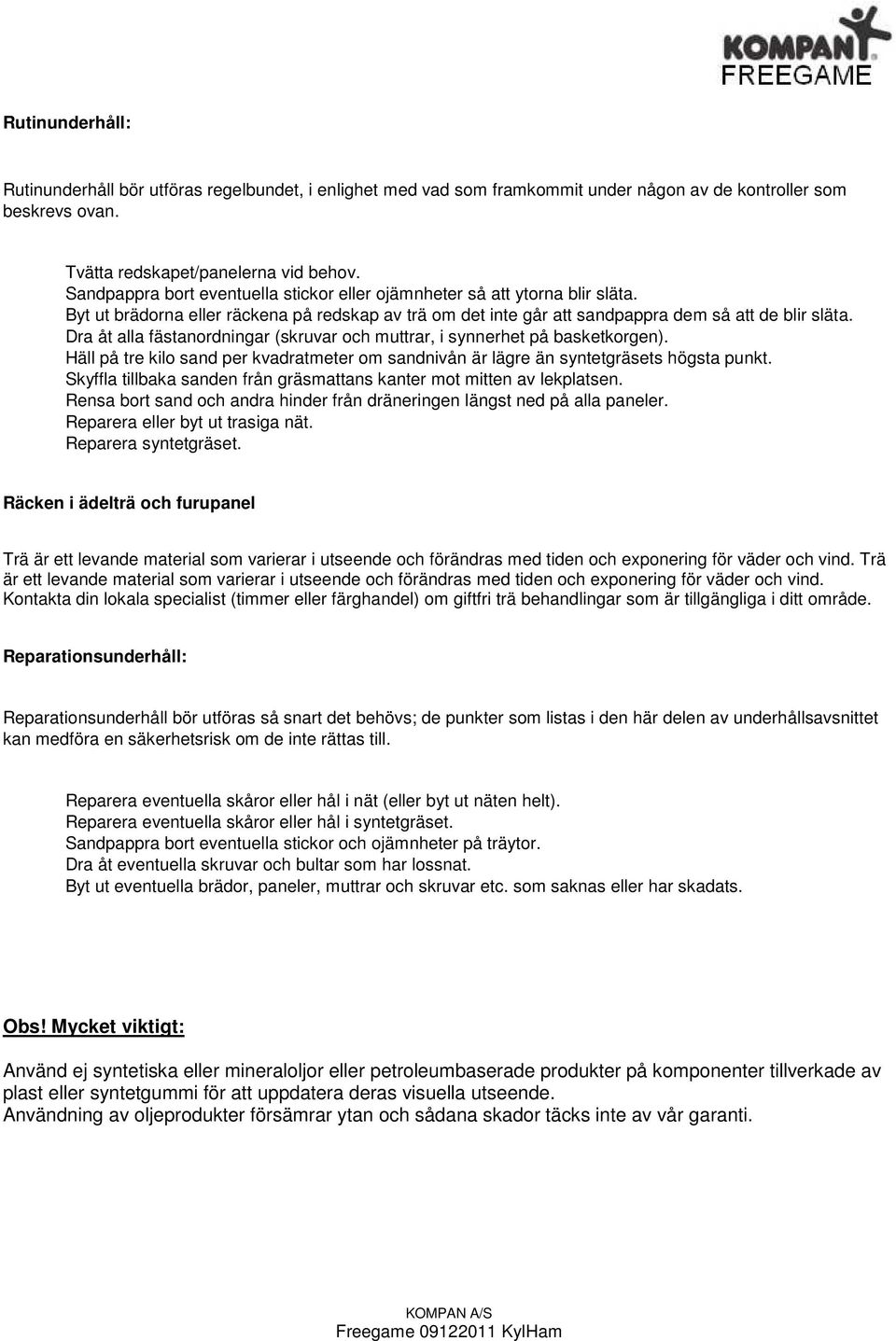

6 Rutinunderhåll: Rutinunderhåll bör utföras regelbundet, i enlighet med vad som framkommit under någon av de kontroller som beskrevs ovan. Tvätta redskapet/panelerna vid behov. Sandpappra bort eventuella stickor eller ojämnheter så att ytorna blir släta. Byt ut brädorna eller räckena på redskap av trä om det inte går att sandpappra dem så att de blir släta. Dra åt alla fästanordningar (skruvar och muttrar, i synnerhet på basketkorgen). Häll på tre kilo sand per kvadratmeter om sandnivån är lägre än syntetgräsets högsta punkt. Skyffla tillbaka sanden från gräsmattans kanter mot mitten av lekplatsen. Rensa bort sand och andra hinder från dräneringen längst ned på alla paneler. Reparera eller byt ut trasiga nät. Reparera syntetgräset. Räcken i ädelträ och furupanel Trä är ett levande material som varierar i utseende och förändras med tiden och exponering för väder och vind. Trä är ett levande material som varierar i utseende och förändras med tiden och exponering för väder och vind. Kontakta din lokala specialist (timmer eller färghandel) om giftfri trä behandlingar som är tillgängliga i ditt område. Reparationsunderhåll: Reparationsunderhåll bör utföras så snart det behövs; de punkter som listas i den här delen av underhållsavsnittet kan medföra en säkerhetsrisk om de inte rättas till. Reparera eventuella skåror eller hål i nät (eller byt ut näten helt). Reparera eventuella skåror eller hål i syntetgräset. Sandpappra bort eventuella stickor och ojämnheter på träytor. Dra åt eventuella skruvar och bultar som har lossnat. Byt ut eventuella brädor, paneler, muttrar och skruvar etc. som saknas eller har skadats. Obs! Mycket viktigt: Använd ej syntetiska eller mineraloljor eller petroleumbaserade produkter på komponenter tillverkade av plast eller syntetgummi för att uppdatera deras visuella utseende. Användning av oljeprodukter försämrar ytan och sådana skador täcks inte av vår garanti.

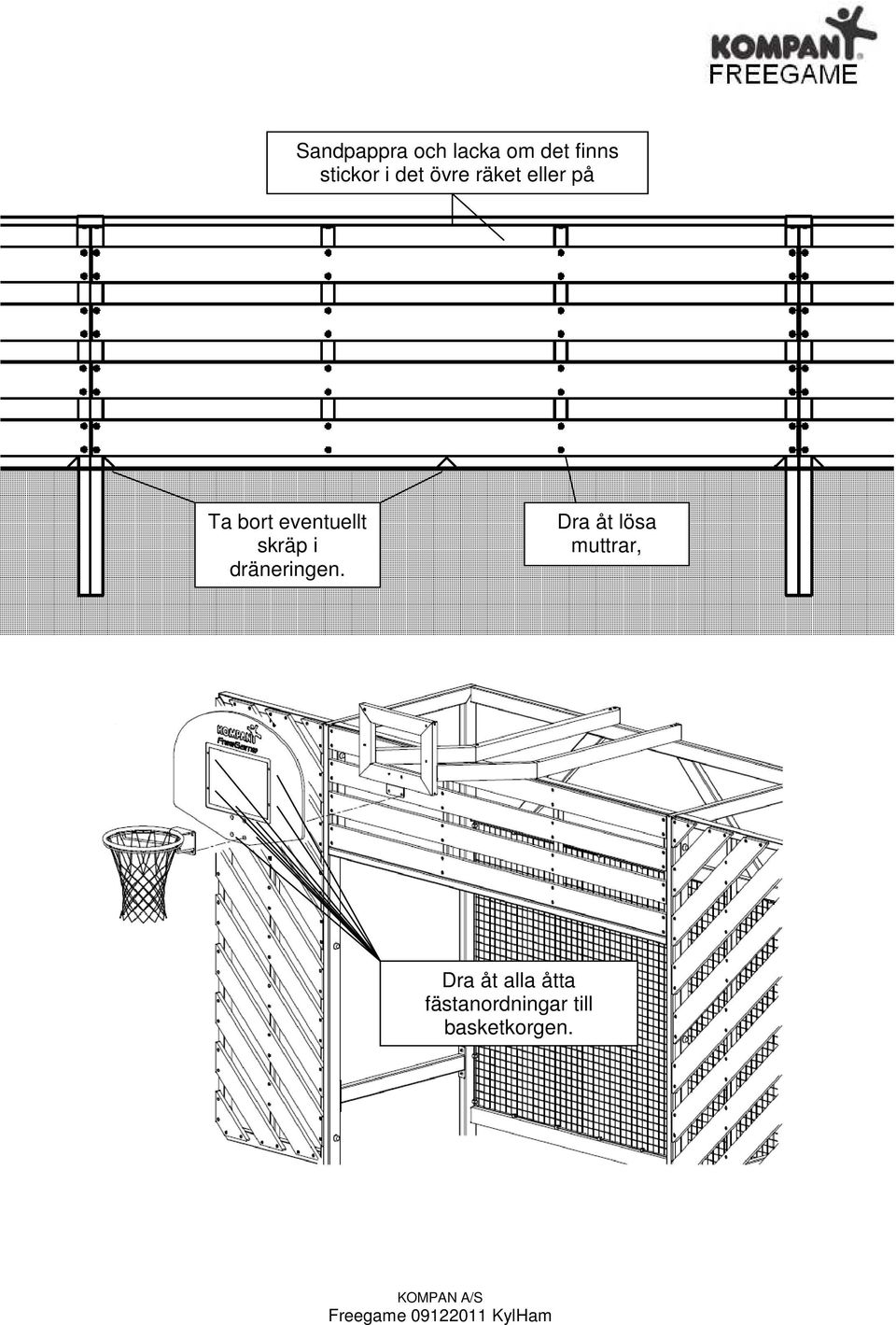

7 Sandpappra och lacka om det finns stickor i det övre räket eller på sidopanelerna. Ta bort eventuellt skräp i dräneringen. Dra åt lösa muttrar, skruvar och Dra åt alla åtta fästanordningar till basketkorgen.

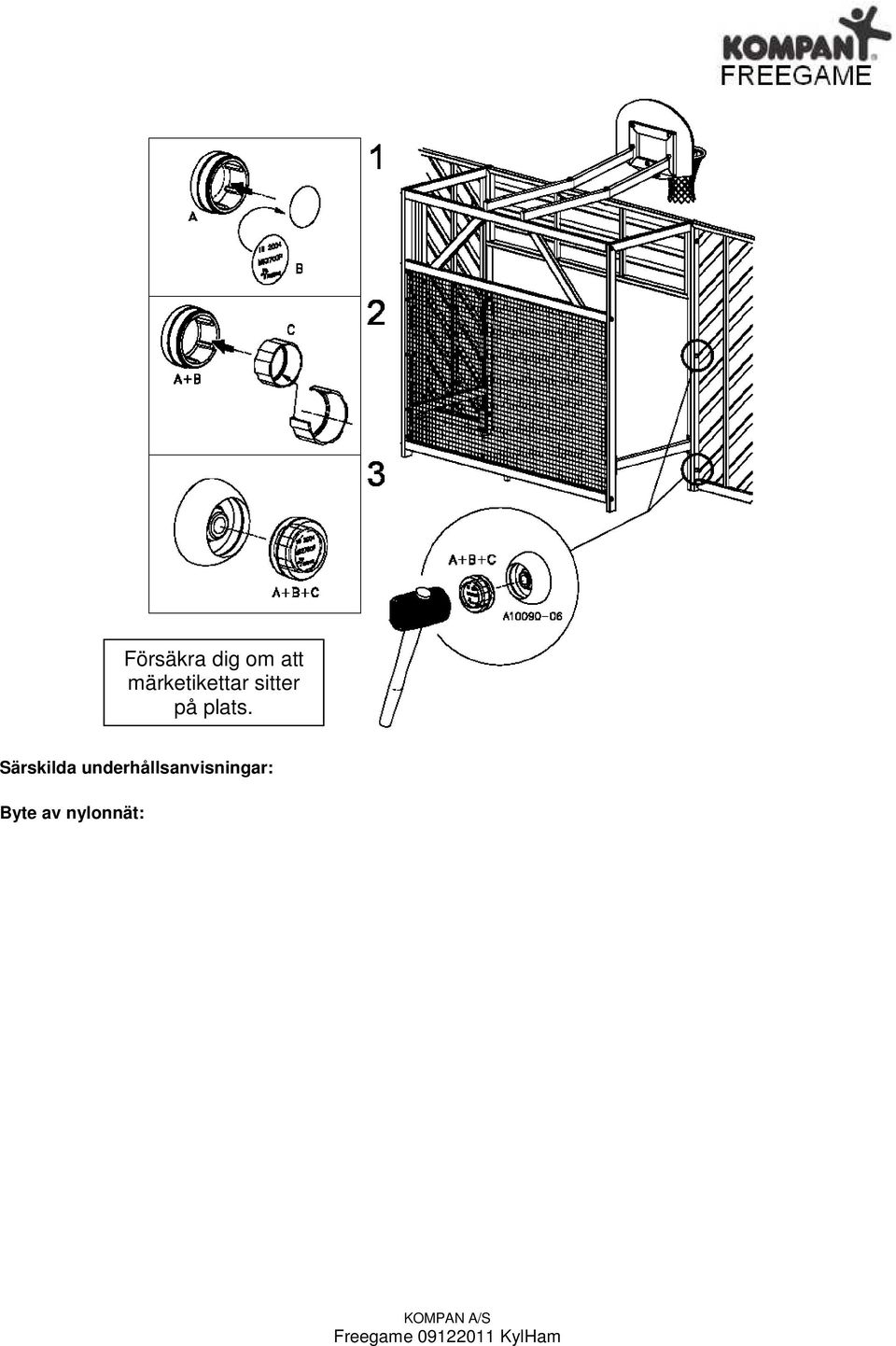

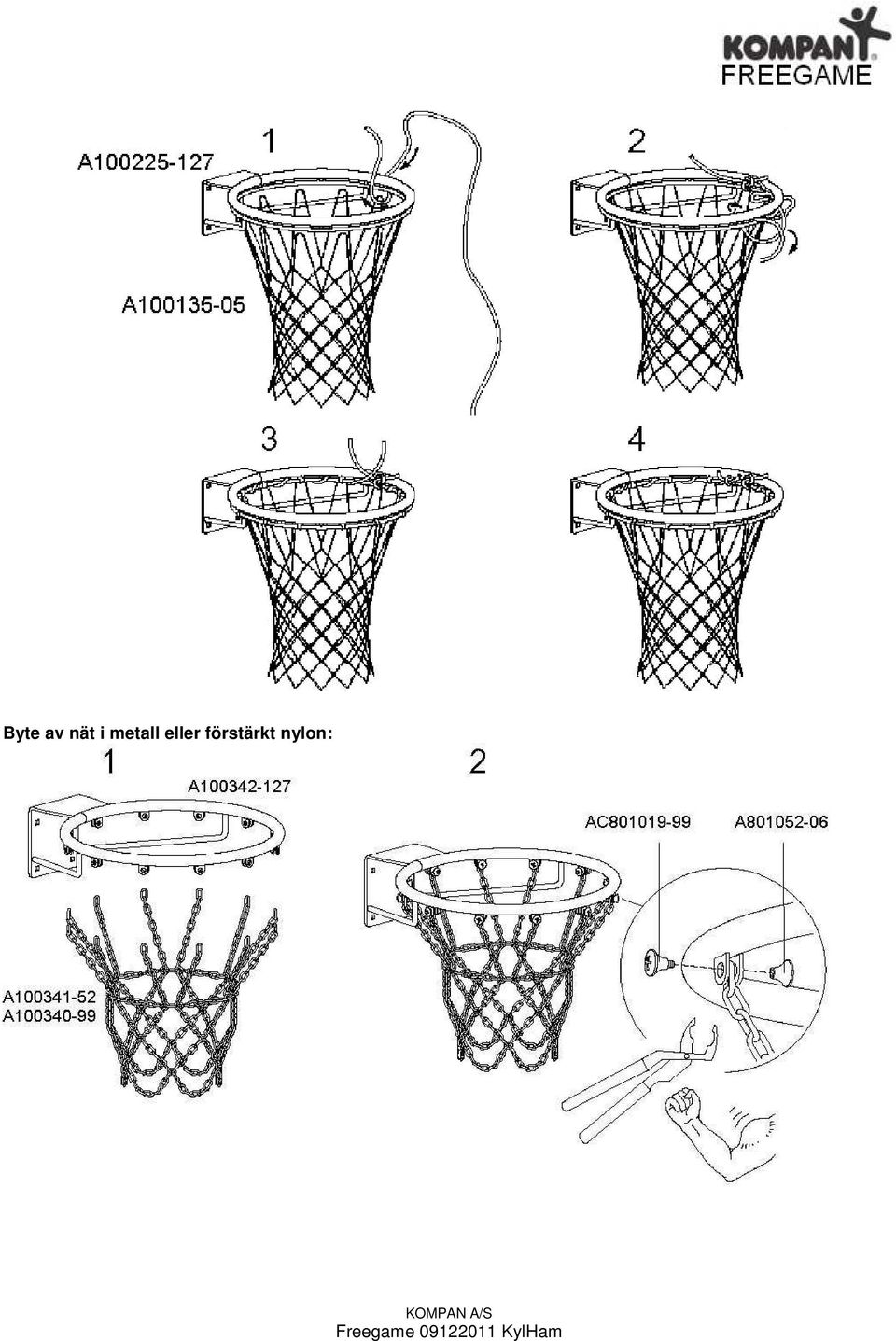

8 Försäkra dig om att märketikettar sitter på plats. Särskilda underhållsanvisningar: Byte av nylonnät:

9 Byte av nät i metall eller förstärkt nylon:

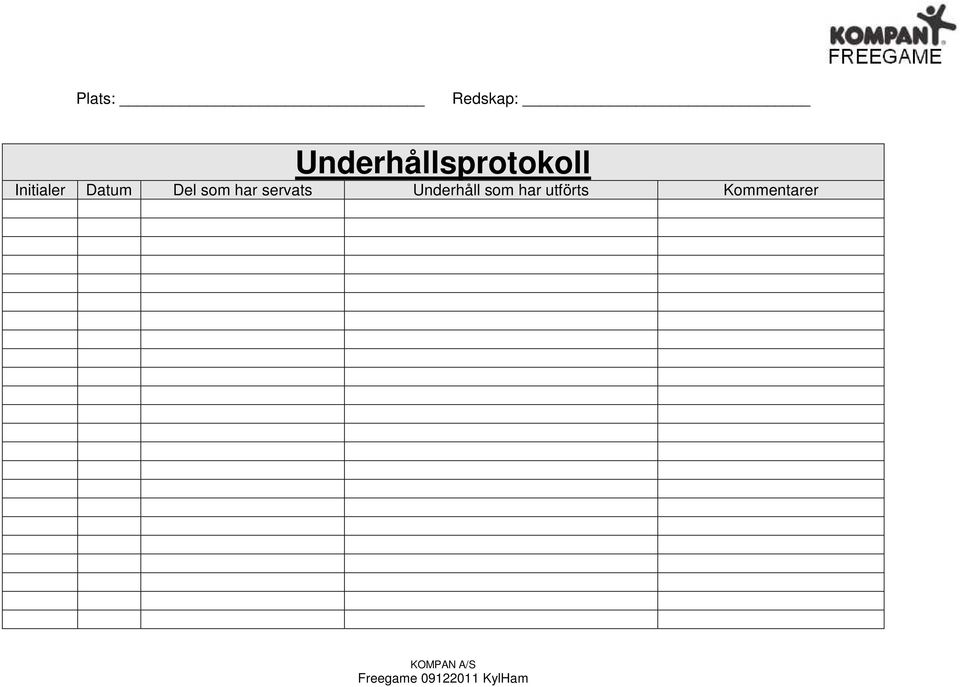

10 Plats: Redskap: Underhållsprotokoll Initialer Datum Del som har servats Underhåll som har utförts Kommentarer
