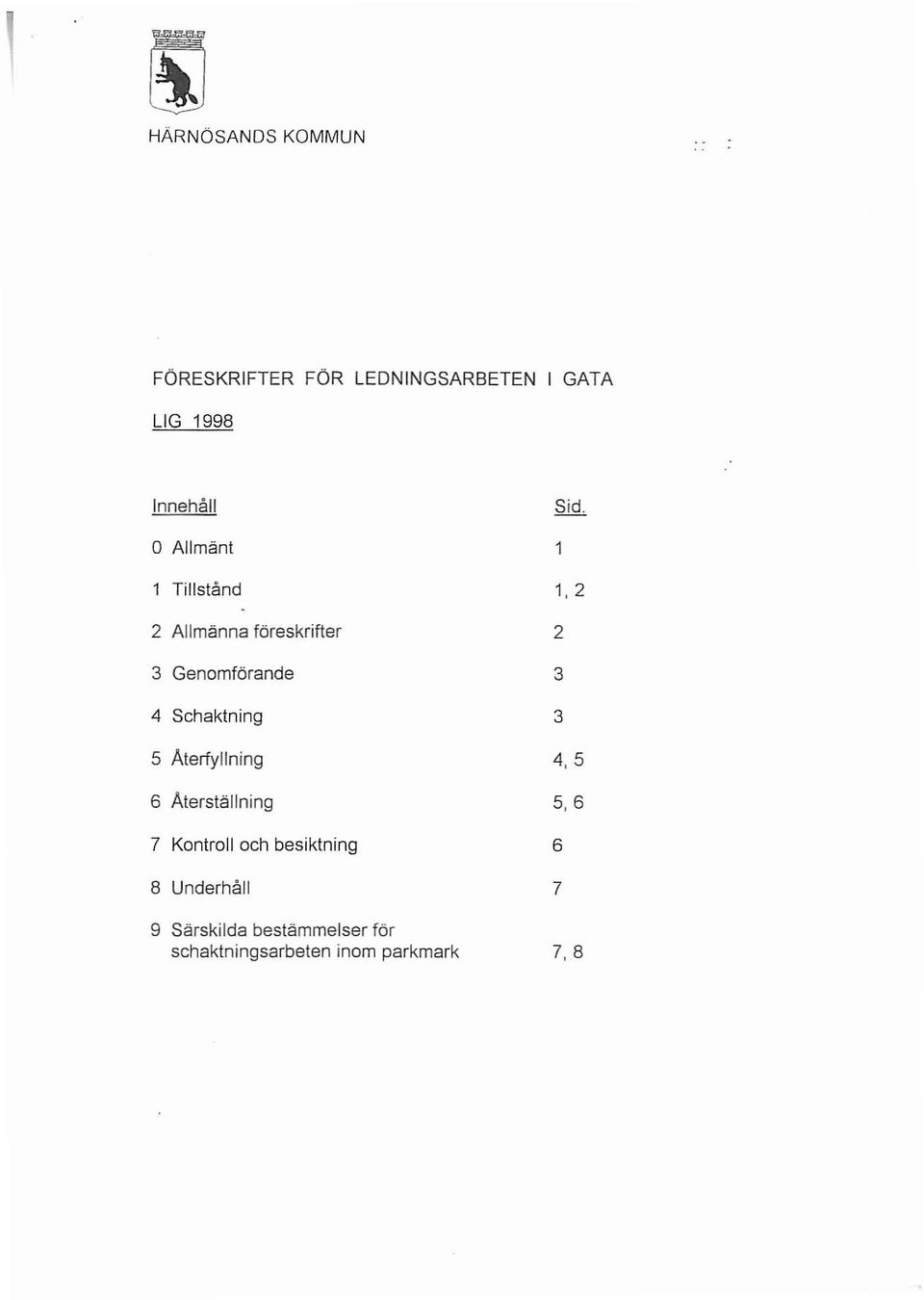

1 FÖRESKRIFTER FÖR LEDNINGSARBETEN I GATA Innehåll Sid. O Allmänt 1 1 Tillstånd 1,2 2 Allmänna föreskrifter 2 3 Genomförande 3 4 Schaktning 3 5 Aterfyllning 4, 5 6 Aterställning 5, 6 7 Kontroll och besiktning 6 8 Underhåll 7 9 Särskilda bestämmelser för schaktningsarbeten inom parkmark 7, 8

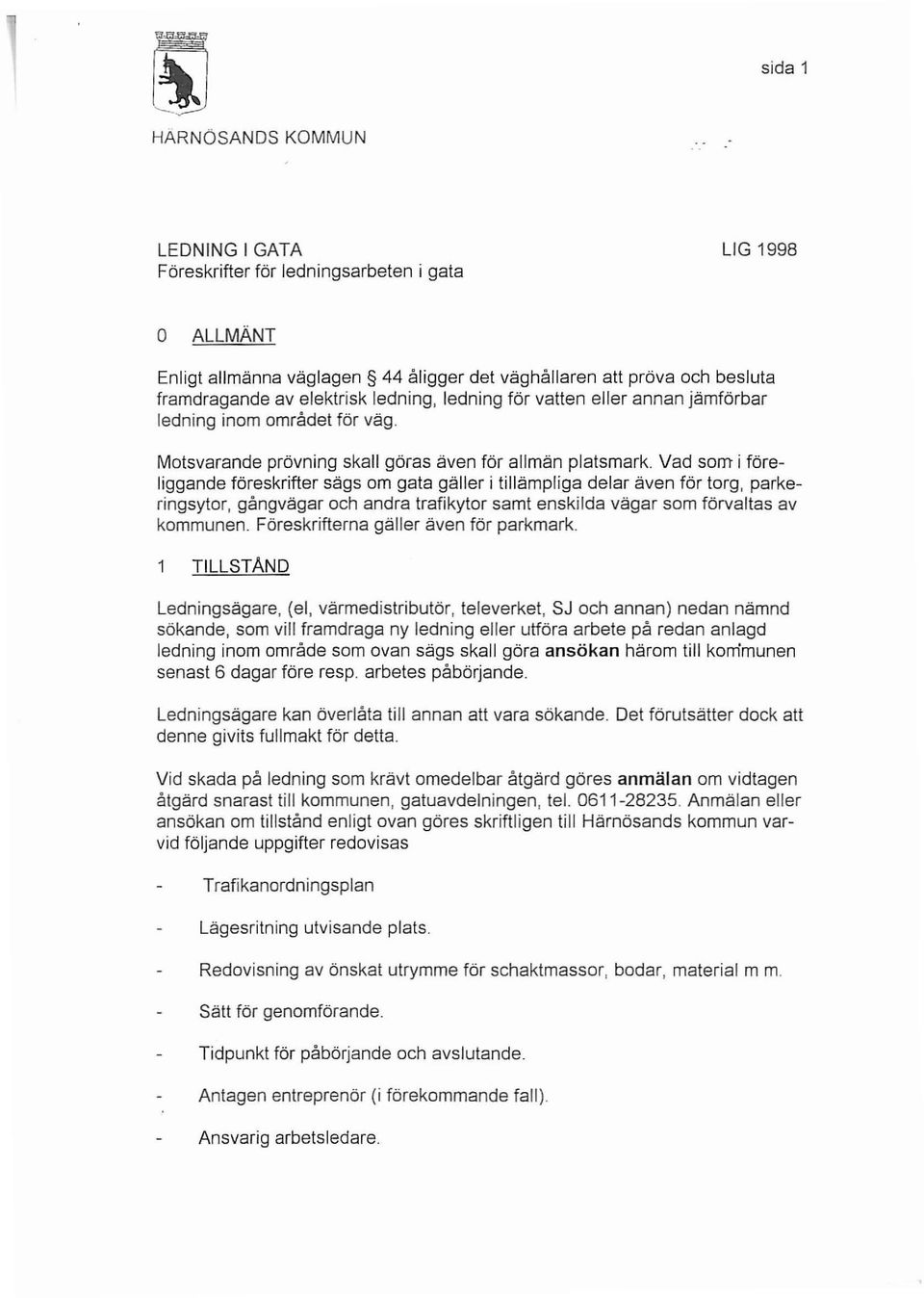

2 sida 1 Föreskrifter för ledningsarbeten i gata o ALLMÄNT Enligt allmänna väglagen 44 åligger det väghållaren att pröva och besluta framdragande av elektrisk ledning, ledning för vatten eller annan jämförbar ledning inom området för väg. Motsvarande prövning skall göras även för allmän platsmark. Vad som i föreliggande föreskrifter sägs om gata gäller i tillämpliga delar även för torg, parkeringsytor, gångvägar och andra trafikytor samt enskilda vägar som förvaltas av kommunen. Föreskrifterna gäller även för parkmark. 1 TILLSTAND Ledningsägare, (el, värmedistributör, televerket, SJ och annan) nedan nämnd sökande, som vill framdraga ny ledning eller utföra arbete på redan anlagd ledning inom område som ovan sägs skall göra ansökan härom till kommunen senast 6 dagar före resp. arbetes påbörjande. Ledningsägare kan överlåta till annan att vara sökande. Det förutsätter dock att denne givits fullmakt för detta. Vid skada på ledning som krävt omedelbar åtgärd göres anmälan om vidtagen åtgärd snarast till kommunen, gatuavdelningen, tel Anmälan eller ansökan om tillstånd enligt ovan göres skriftligen till Härnösands kommun varvid följande uppgifter redovisas Trafikanordningsplan Lägesritning utvisande plats. Redovisning av önskat utrymme för schaktmassor, bodar, material m m. Sätt för genomförande. Tidpunkt för påbörjande och avslutande. Antagen entreprenör (i förekommande fall). Ansvarig arbetsledare.

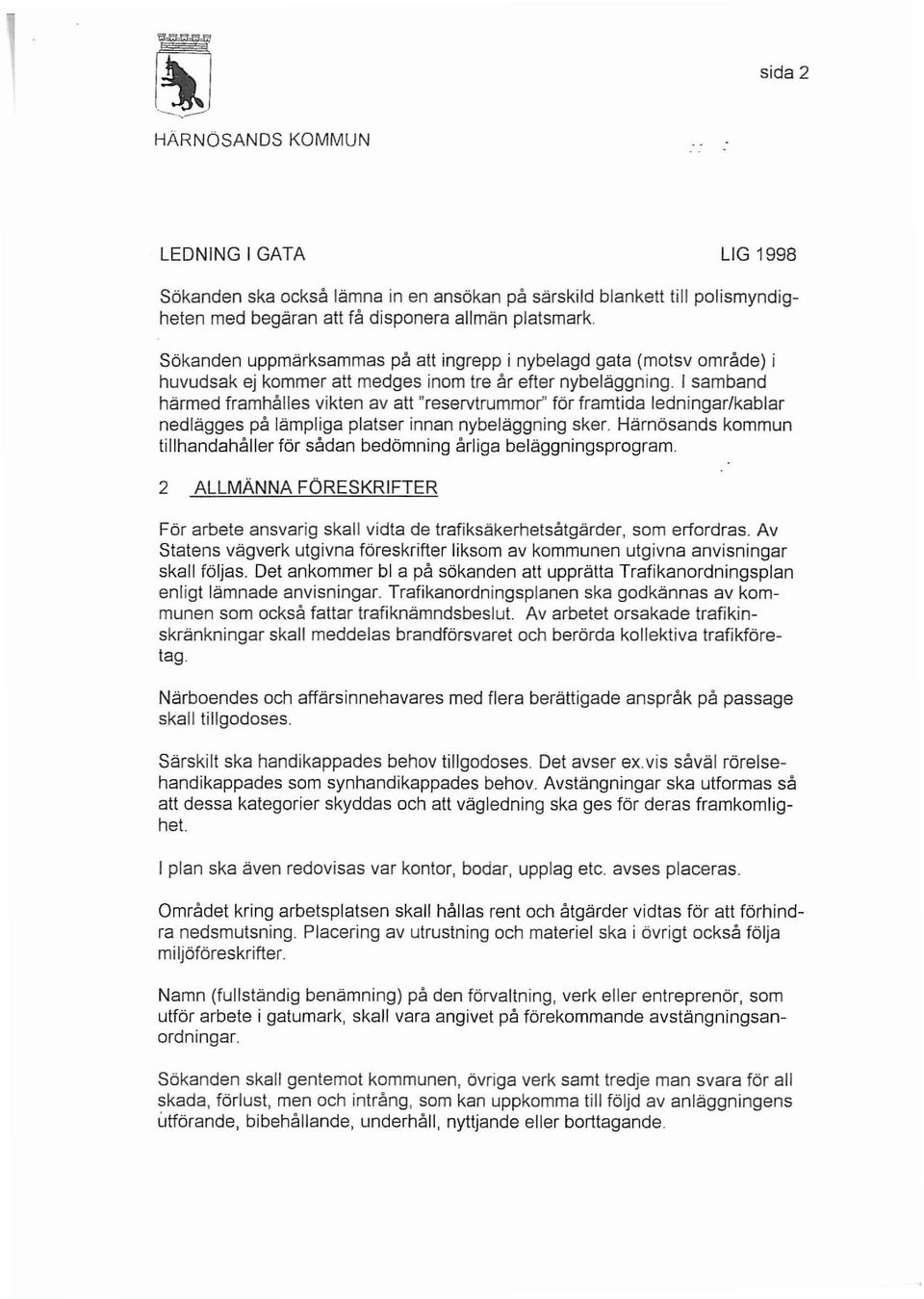

3 sida 2 Sökanden ska också lämna in en ansökan på särskild blankett till polismyndigheten med begäran att få disponera allmän platsmark. Sökanden uppmärksammas på att ingrepp i nybelagd gata (motsv område) i huvudsak ej kommer att medges inom tre år efter nybeläggning. I samband härmed framhålles vikten av att "reservtrummor" för framtida ledningar/kablar nedlägges på lämpliga platser innan nybeläggning sker. Härnösands kommun tillhandahåller för sådan bedömning årliga beläggningsprogram. 2 ALLMÄNNA FÖRESKRIFTER För arbete ansvarig skall vidta de trafiksäkerhetsåtgärder, som erfordras. Av Statens vägverk utgivna föreskrifter liksom av kommunen utgivna anvisningar skall följas. Det ankommer bl a på sökanden att upprätta Trafikanordningsplan enligt lämnade anvisningar. Trafikanordningsplanen ska godkännas av kommunen som också fattar trafiknämndsbeslut. Av arbetet orsakade trafikinskränkningar skall meddelas brandförsvaret och berörda kollektiva trafikföretag. Närboendes och affärsinnehavares med flera berättigade anspråk på passage skall tillgodoses. Särskilt ska handikappades behov tillgodoses. Det avser ex. vis såväl rörelsehandikappades som synhandikappades behov. Avstängningar ska utformas så att dessa kategorier skyddas och att vägledning ska ges för deras framkomlighet. I plan ska även redovisas var kontor, bodar, upplag etc avses placeras. Området kring arbetsplatsen skall hållas rent och åtgärder vidtas för att förhindra nedsmutsning. Placering av utrustning och materiel ska i övrigt också följa miijöföreskrifter. Namn (fullständig benämning) på den förvaltning, verk eller entreprenör, som utför arbete i gatumark, skall vara angivet på förekommande avstängningsanordningar. Sökanden skall gentemot kommunen, övriga verk samt tredje man svara för all skada, förlust, men och intrång, som kan uppkomma till följd av anläggningens utförande, bibehållande, underhåll, nyttjande eller borttagande.

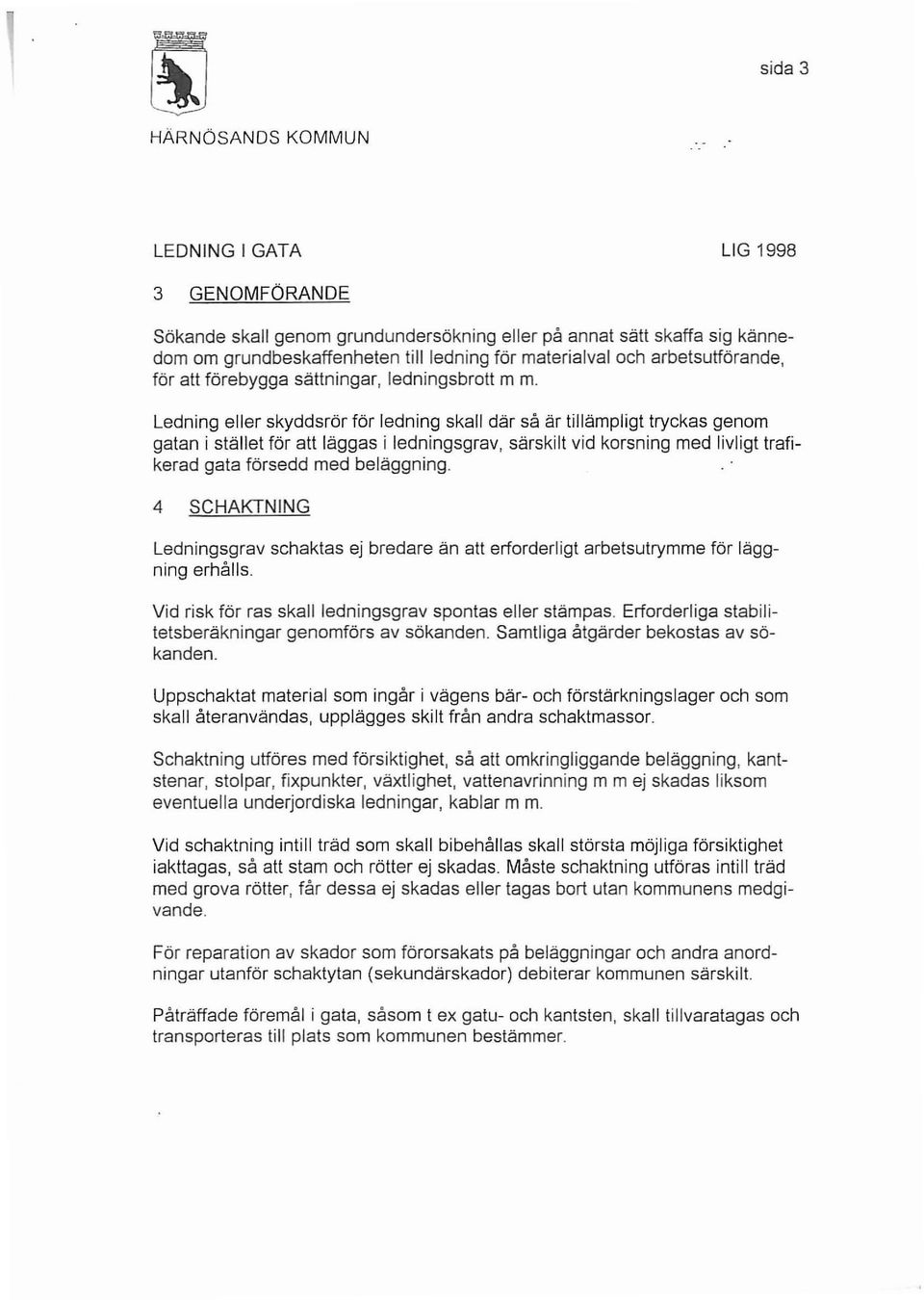

4 sida 3 3 GENOMFÖRANDE Sökande skall genom grundundersökning eller på annat sätt skaffa sig kännedom om grundbeskaffenheten till ledning för materialval och arbetsutförande, för att förebygga sättningar, ledningsbrott m m. Ledning eller skyddsrör för ledning skall där så är tillämpligt tryckas genom gatan i stället för att läggas i ledningsgrav, särskilt vid korsning med livligt trafikerad gata försedd med beläggning. 4 SCHAKTNING Ledningsgrav schaktas ej bredare än att erforderligt arbetsutrymme för läggning erhålls. Vid risk för ras skall ledningsgrav spontas eller stämpas. Erforderliga stabilitetsberäkningar genomförs av sökanden. Samtliga åtgärder bekostas av sökanden. Uppschaktat material som ingår i vägens bär- och förstärkningslager och som skall återanvändas, upplägges skilt från andra schaktmassor. Schaktning utföres med försiktighet, så att omkringliggande beläggning, kantstenar, stolpar, fixpunkter, växtlighet, vattenavrinning m m ej skadas liksom eventuella underjordiska ledningar, kablar m m. Vid schaktning intill träd som skall bibehållas skall största möjliga försiktighet iakttagas, så att stam och rötter ej skadas. Måste schaktning utföras intill träd med grova rötter, får dessa ej skadas eller tagas bort utan kommunens medgivande. För reparation av skador som förorsakats på beläggningar och andra anordningar utanför schaktytan (sekundärskador) debiterar kommunen särskilt. Påträffade föremål i gata, såsom t ex gatu- och kantsten, skall tillvaratagas och transporteras till plats som kommunen bestämmer.

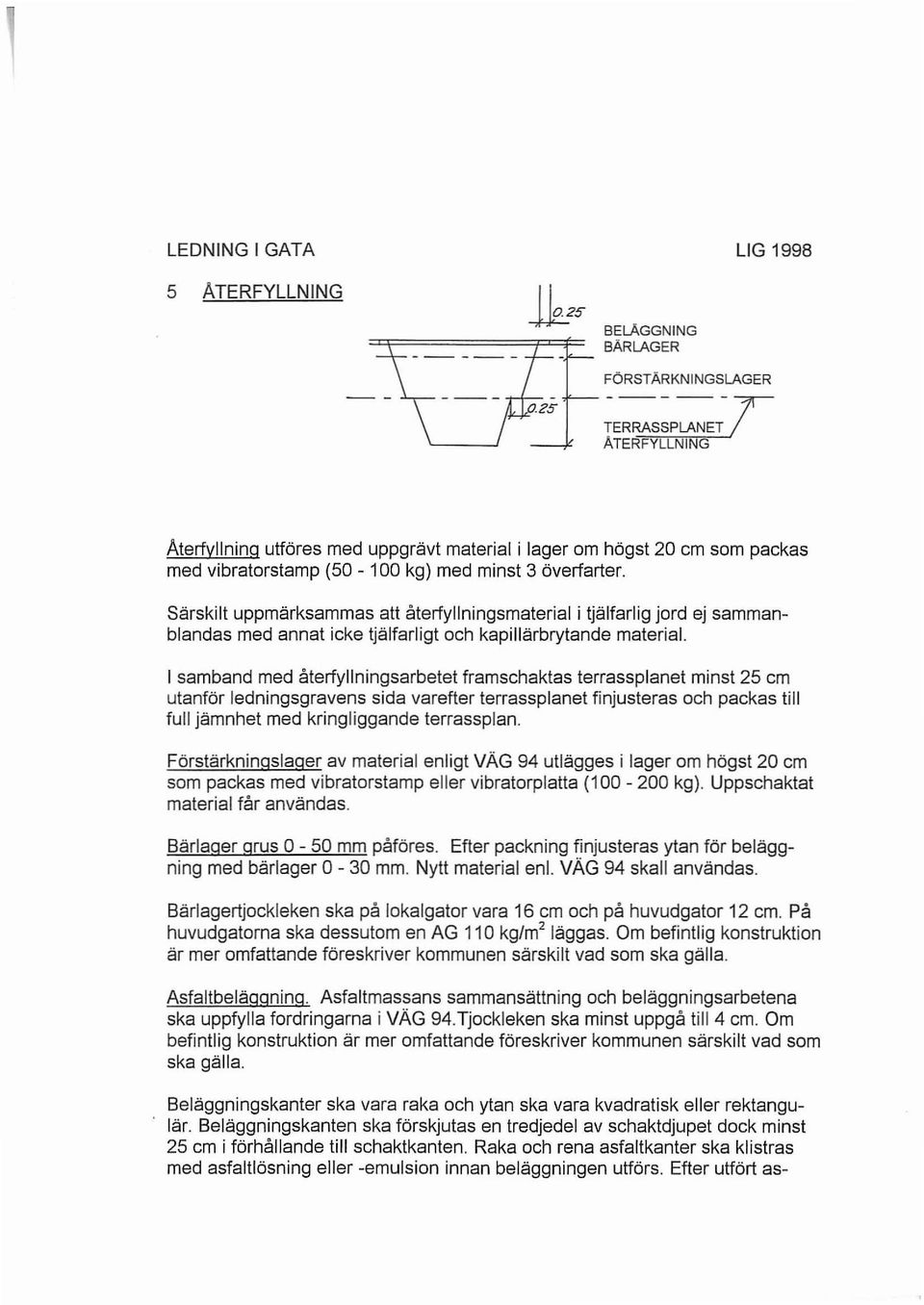

5 5 ÄTERFYLLNING BELAGGNING BÄRLAGER FÖRSTÄRKNINGSLAGER -----T TERRASSPLANET ÄTERFYLLNING Äterfyllning utföres med uppgrävt material i lager om högst 20 cm som packas med vibratorstamp ( kg) med minst 3 överfarter. Särskilt uppmärksammas att återfyllningsmaterial i tjälfarlig jord ej sammanblandas med annat icke tjälfarligt och kapillärbrytande material. I samband med återfyllningsarbetet framschaktas terrassplanet minst 25 cm utanför ledningsgravens sida varefter terrassplanet finjusteras och packas till full jämnhet med kringliggande terrassplan. Förstärkningslager av material enligt VÄG 94 utlägges i lager om högst 20 cm som packas med vibratorstamp eller vibratorplatta ( kg). Uppschaktat material får användas. Bärlager grus O- 50 mm påföres. Efter packning finjusteras ytan för beläggning med bärlager O- 30 mm. Nytt material enl. VÄG 94 skall användas. Bärlagertjockleken ska på lokalgator vara 16 cm och på huvudgator 12 cm. På huvudgatorna ska dessutom en AG 110 kg/m 2 läggas. Om befintlig konstruktion är mer omfattande föreskriver kommunen särskilt vad som ska gälla. Asfaltbeläggning. Asfaltmassans sammansättning och beläggningsarbetena ska uppfylla fordringarna i VÄG 94.Tjockleken ska minst uppgå till 4 cm. Om befintlig konstruktion är mer omfattande föreskriver kommunen särskilt vad som ska gälla. Beläggningskanter ska vara raka och ytan ska vara kvadratisk eller rektangulär. Beläggningskanten ska förskjutas en tredjedel av schaktdjupet dock minst 25 cm i förhållande till schaktkanten. Raka och rena asfaltkanter ska klistras med asfaltlösning eller -emulsion innan beläggningen utförs. Efter utfört as-

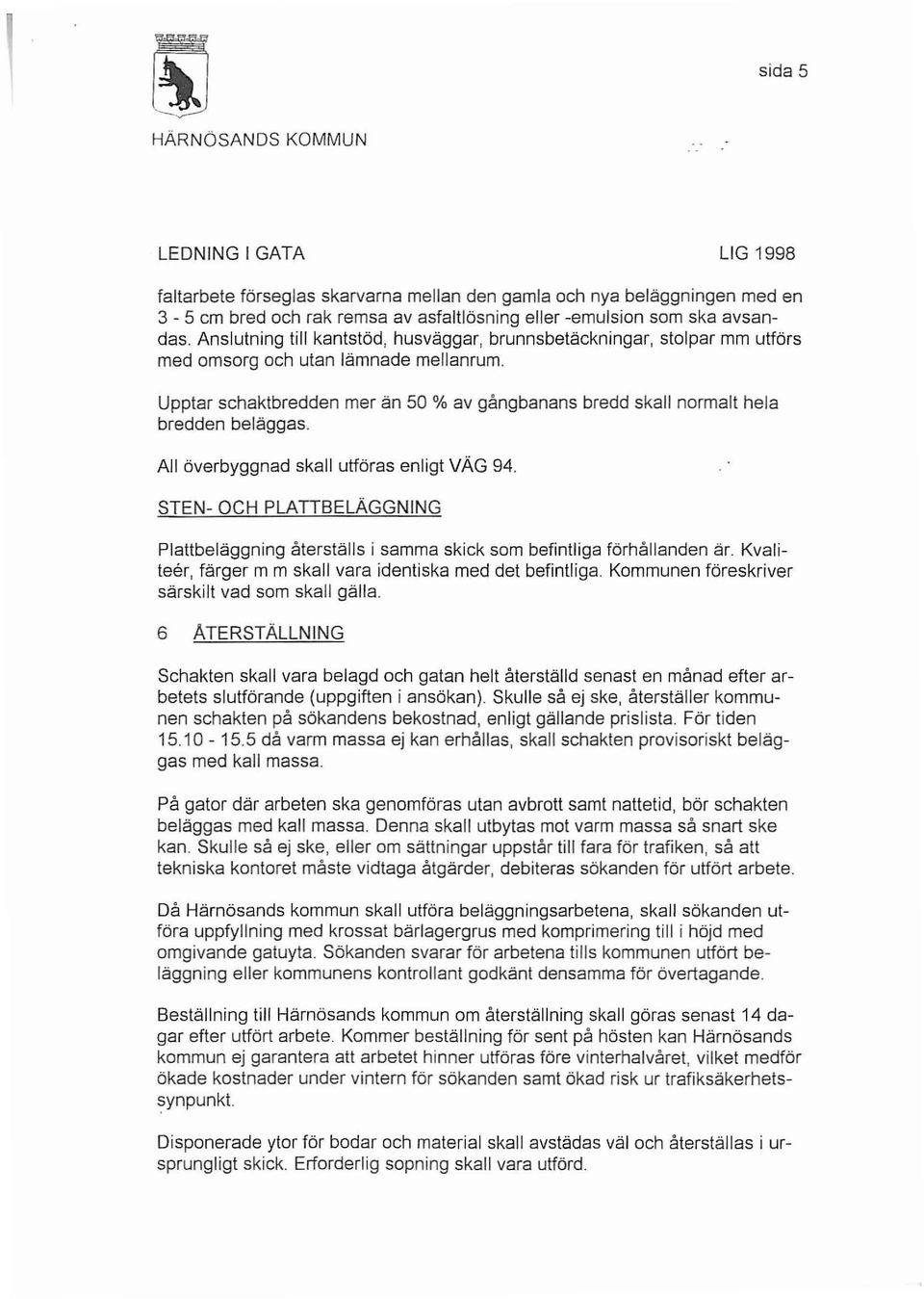

6 sida 5 faltarbete förseglas skarvarna mellan den gamla och nya beläggningen med en 3-5 cm bred och rak remsa av asfaltlösning eller -emulsion som ska avsandas. Anslutning till kantstöd, husväggar, brunnsbetäckningar, stolpar mm utförs med omsorg och utan lämnade mellanrum. Upptar schaktbredden mer än 50 % av gångbanans bredd skall normalt hela bredden beläggas. All överbyggnad skall utföras enligt VÄG 94. STEN- OCH PLATTBELÄGGNING Plattbeläggning återställs i samma skick som befintliga förhållanden är. Kvaliteer, färger m m skall vara identiska med det befintliga. Kommunen föreskriver särskilt vad som skall gälla. 6 ATERSTÄLLNING Schakten skall vara belagd och gatan helt återställd senast en månad efter arbetets slutförande (uppgiften i ansökan) Skulle så ej ske, återställer kommunen schakten på sökandens bekostnad, enligt gällande prislista. För tiden då varm massa ej kan erhållas, skall schakten provisoriskt beläggas med kall massa. På gator där arbeten ska genomföras utan avbrott samt nattetid, bör schakten beläggas med kall massa. Denna skall utbytas mot varm massa så snart ske kan. Skulle så ej ske, eller om sättningar uppstår till fara för trafiken, så att tekniska kontoret måste vidtaga åtgärder, debiteras sökanden för utfört arbete. Då Härnösands kommun skall utföra beläggningsarbetena, skall sökanden utföra uppfyllning med krossat bärlagergrus med komprimering till i höjd med omgivande gatuyta. Sökanden svarar för arbetena tills kommunen utfört beläggning eller kommunens kontrollant godkänt densamma för övertagande. Beställning till Härnösands kommun om återställning skall göras senast 14 dagar efter utfört arbete. Kommer beställning för sent på hösten kan Härnösands kommun ej garantera att arbetet hinner utföras före vinterhalvåret, vilket medför ökade kostnader under vintern för sökanden samt ökad risk ur trafiksäkerhetssynpunkt. Disponerade ytor för bodar och material skall avstädas väl och återställas i ursprungligt skick. Erforderlig sopning skall vara utförd.

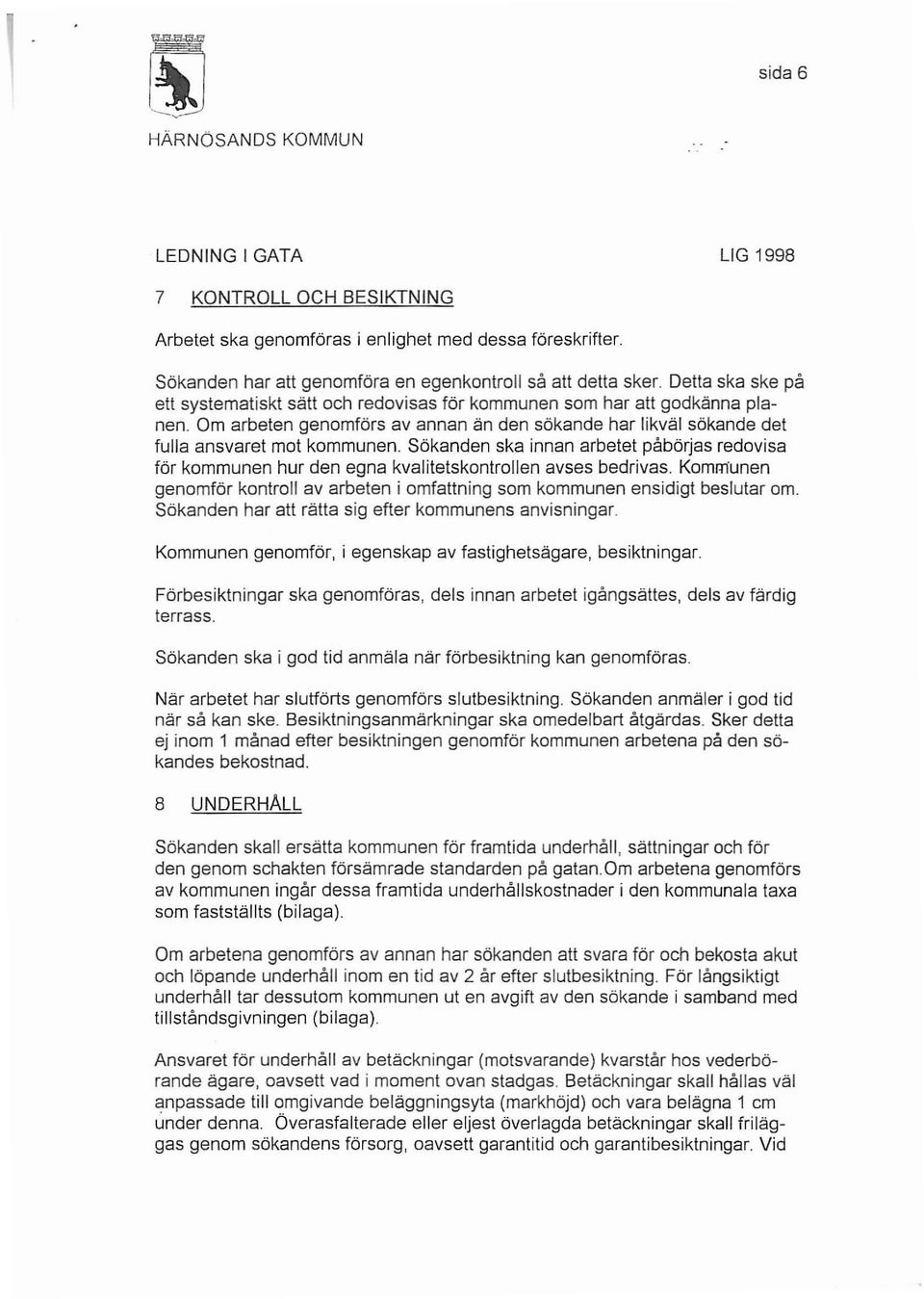

7 sida 6 7 KONTROLL OCH BESIKTNING Arbetet ska genomföras i enlighet med dessa föreskrifter. Sökanden har att genomföra en egenkontroll så att detta sker. Detta ska ske på ett systematiskt sätt och redovisas för kommunen som har att godkänna planen. Om arbeten genomförs av annan än den sökande har likväl sökande det fulla ansvaret mot kommunen. Sökanden ska innan arbetet påbörjas redovisa för kommunen hur den egna kvalitetskontrollen avses bedrivas. Kommunen genomför kontroll av arbeten i omfattning som kommunen ensidigt beslutar om. Sökanden har att rätta sig efter kommunens anvisningar. Kommunen genomför, i egenskap av fastighetsägare, besiktningar. Förbesiktningar ska genomföras, dels innan arbetet igångsättes, dels av färdig terrass. Sökanden ska i god tid anmäla när förbesiktning kan genomföras. När arbetet har slutförts genomförs slutbesiktning. Sökanden anmäler i god tid när så kan ske. Besiktningsanmärkningar ska omedelbart åtgärdas. Sker detta ej inom 1 månad efter besiktningen genomför kommunen arbetena på den sökandes bekostnad. 8 UNDERHALL Sökanden skall ersätta kommunen för framtida underhåll, sättningar och för den genom schakten försämrade standarden på gatan. Om arbetena genomförs av kommunen ingår dessa framtida underhållskostnader i den kommunala taxa som fastställts (bilaga). Om arbetena genomförs av annan har sökanden att svara för och bekosta akut och löpande underhåll inom en tid av 2 år efter slutbesiktning. För långsiktigt underhåll tar dessutom kommunen ut en avgift av den sökande i samband med tillståndsgivningen (bilaga) Ansvaret för underhåll av betäckningar (motsvarande) kvarstår hos vederbörande ägare, oavsett vad i moment ovan stadgas. Betäckningar skall hållas väl anpassade till omgivande beläggningsyta (markhöjd) och vara belägna 1 cm under denna. Överasfalterade eller eljest överlagda betäckningar skall friläggas genom sökandens försorg, oavsett garantitid och garantibesiktningar. Vid

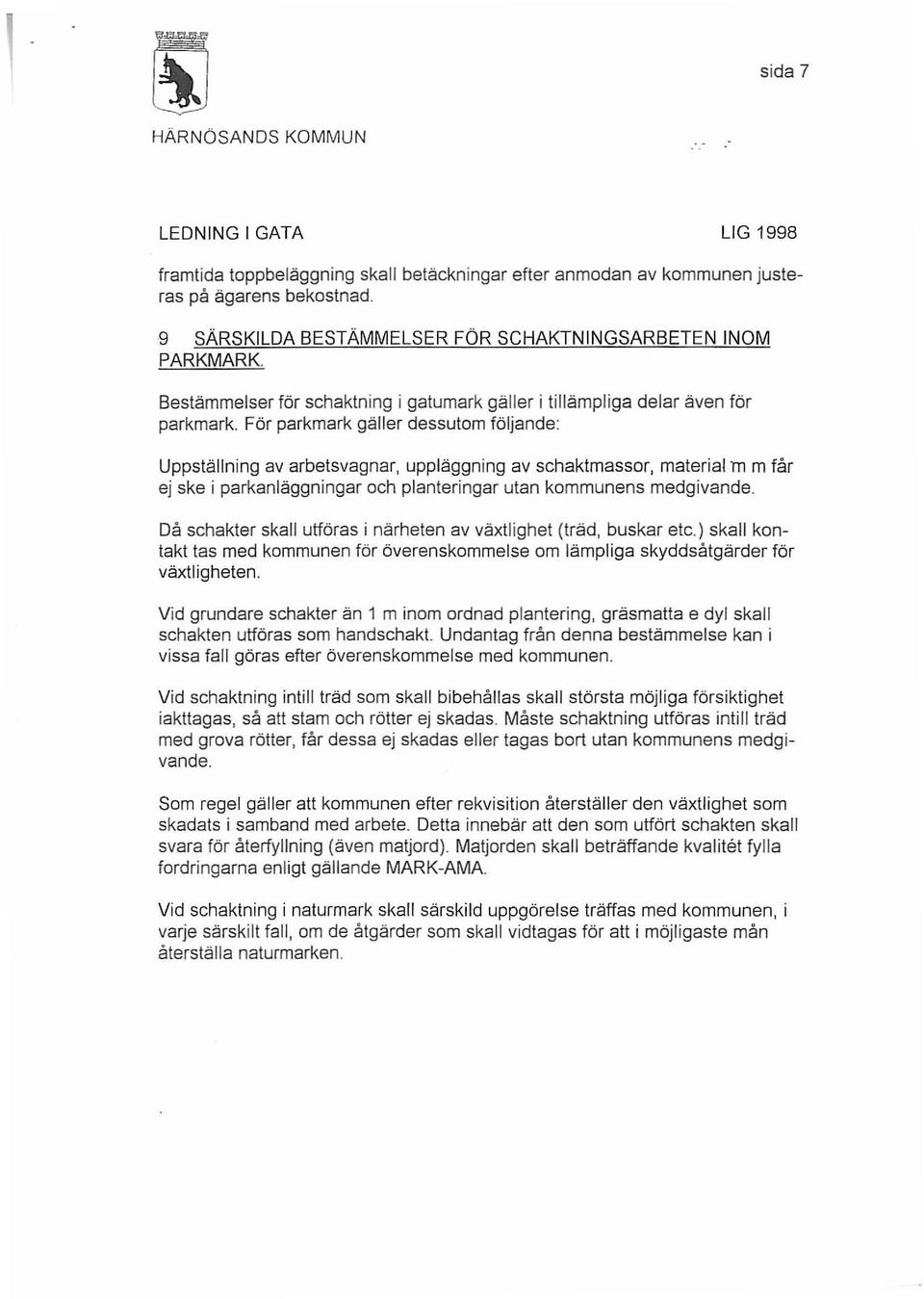

8 ,. sida 7 framtida toppbeläggning skall betäckningar efter anmodan av kommunen justeras på ägarens bekostnad. 9 SÄRSKILDA BESTÄMMELSER FÖR SCHAKTNINGSARBETEN INOM PARKMARK Bestämmelser för schaktning i gatumark gäller i tillämpliga delar även för parkmark. För parkmark gäller dessutom följande: Uppställning av arbetsvagnar, uppläggning av schaktmassor, material m m får ej ske i parkanläggningar och planteringar utan kommunens medgivande. Då schakter skall utföras i närheten av växtlighet (träd, buskar etc.) skall kontakt tas med kommunen för överenskommelse om lämpliga skyddsåtgärder för växtligheten. Vid grundare schakter än 1 m inom ordnad plantering, gräsmatta e dyl skall schakten utföras som handschakt. Undantag från denna bestämmelse kan i vissa fall göras efter överenskommelse med kommunen. Vid schaktning intill träd som skall bibehållas skall största möjliga försiktighet iakttagas, så all stam och rötter ej skadas. Måste schaktning utföras intill träd med grova rötter, får dessa ej skadas eller tagas bort utan kommunens medgivande. Som regel gäller att kommunen efter rekvisition återställer den växtlighet som skadats i samband med arbete. Detta innebär all den som utfört schakten skall svara för återfyllning (även matjord). Matjorden skall beträffande kvalitet fylla fordringarna enligt gällande MARK-AMA. Vid schaktning i naturmark skall särskild uppgörelse träffas med kommunen, i varje särskilt fall, om de åtgärder som skall vidtagas för all i möjligaste mån återställa naturmarken.
