Varning innan installation

Transkript

1

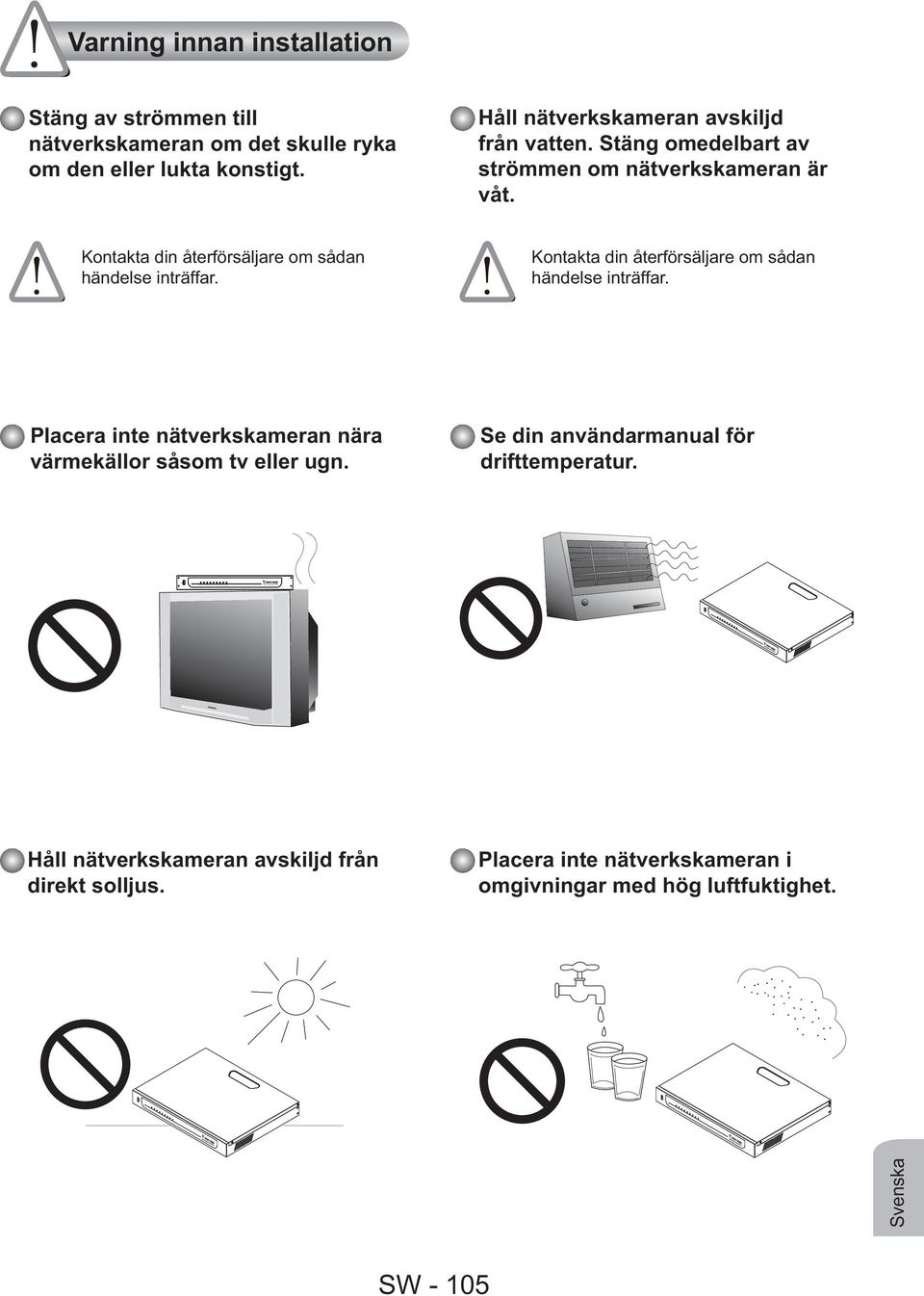

2 Power POE Status HDD WAN LAN1 LAN2 LAN3 LAN4 NR7401 Network Video Recorder Varning innan installation Stäng av strömmen till nätverkskameran om det skulle ryka om den eller lukta konstigt. Håll nätverkskameran avskiljd från vatten. Stäng omedelbart av strömmen om nätverkskameran är våt. Kontakta din återförsäljare om sådan händelse inträffar. Kontakta din återförsäljare om sådan händelse inträffar. Placera inte nätverkskameran nära värmekällor såsom tv eller ugn. Se din användarmanual för drifttemperatur. Håll nätverkskameran avskiljd från direkt solljus. Placera inte nätverkskameran i omgivningar med hög luftfuktighet. Svenska SW - 105

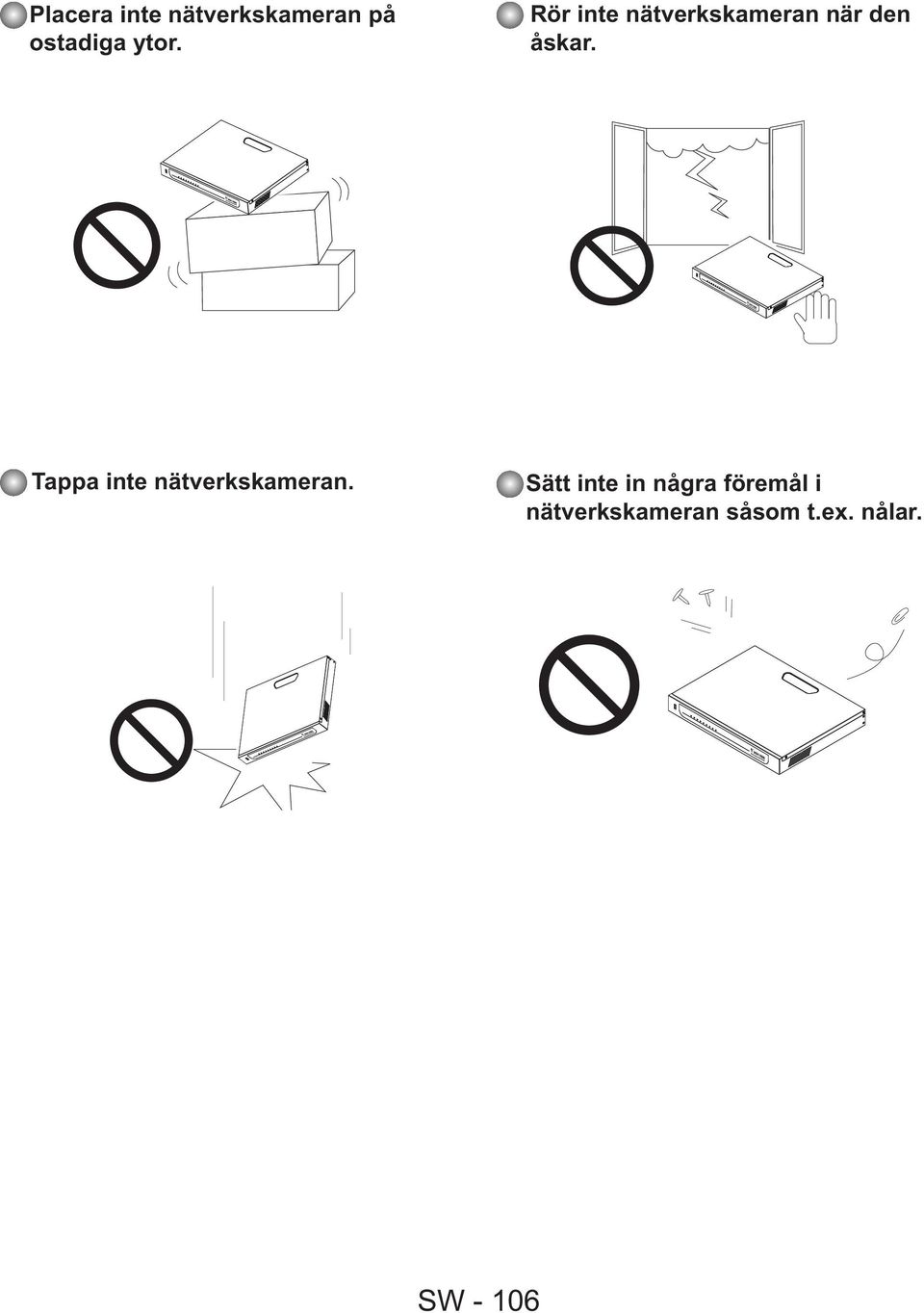

3 Placera inte nätverkskameran på ostadiga ytor. Rör inte nätverkskameran när den åskar. Tappa inte nätverkskameran. Sätt inte in några föremål i nätverkskameran såsom t.ex. nålar. SW - 106

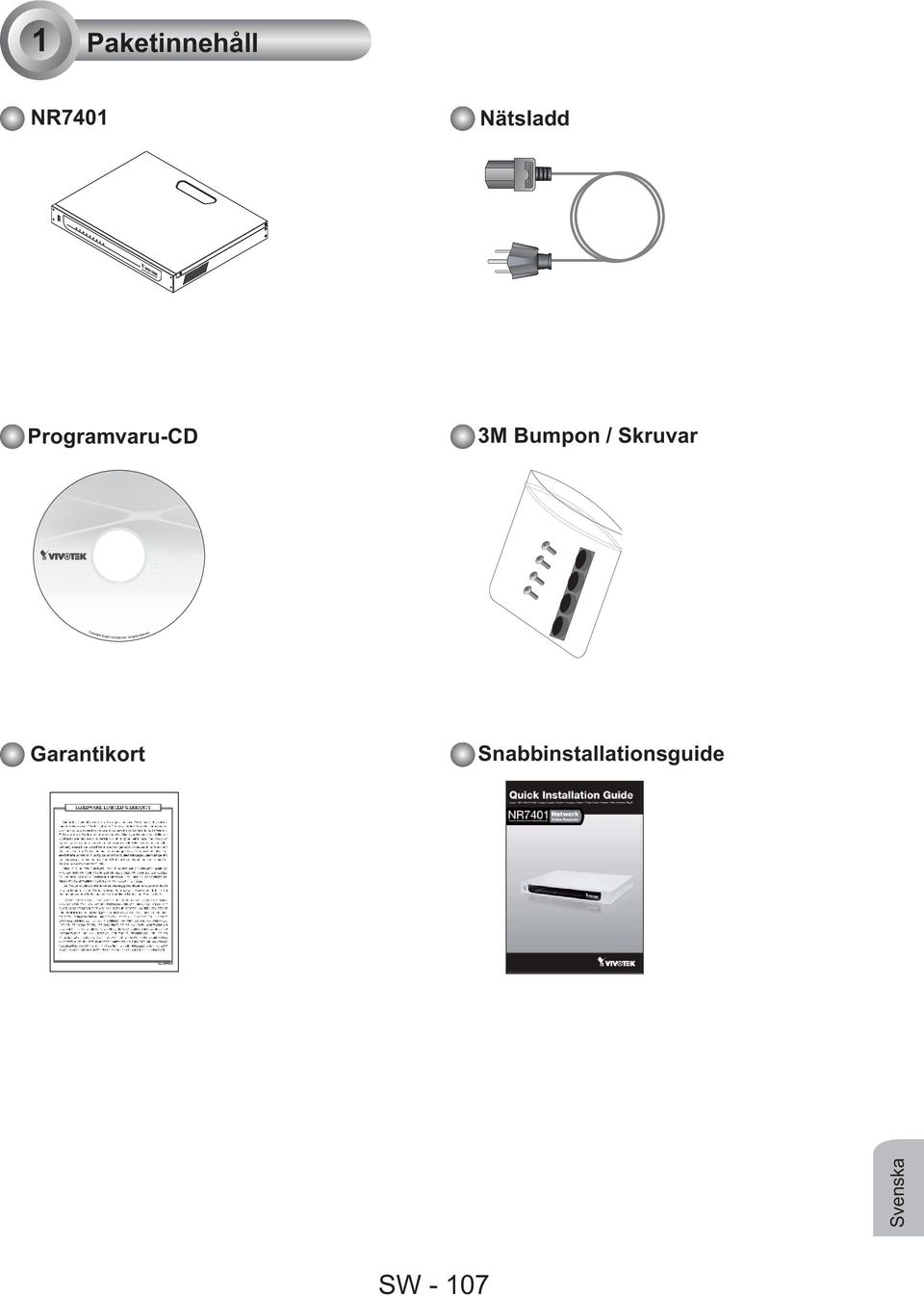

4 1 Paketinnehåll NR7401 Nätsladd Programvaru-CD 3M Bumpon / Skruvar Garantikort Snabbinstallationsguide Svenska SW - 107

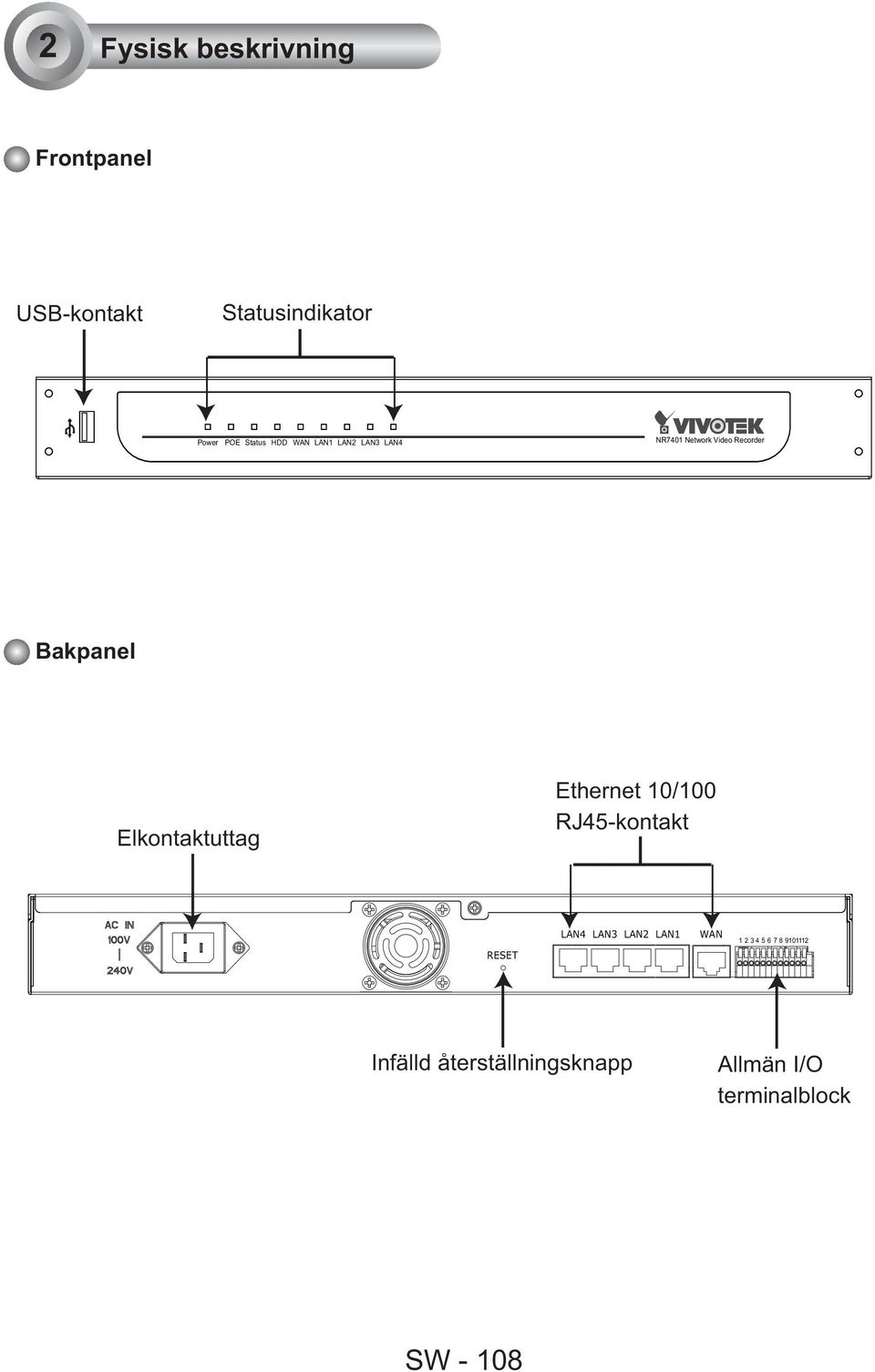

5 2 Fysisk beskrivning Frontpanel USB-kontakt Statusindikator Power POE Status HDD WAN LAN1 LAN2 LAN3 LAN4 NR7401 Network Video Recorder Bakpanel Elkontaktuttag Ethernet 10/100 RJ45-kontakt RESET LAN4 LAN3 LAN2 LAN1 WAN Infälld återställningsknapp Allmän I/O terminalblock SW - 108

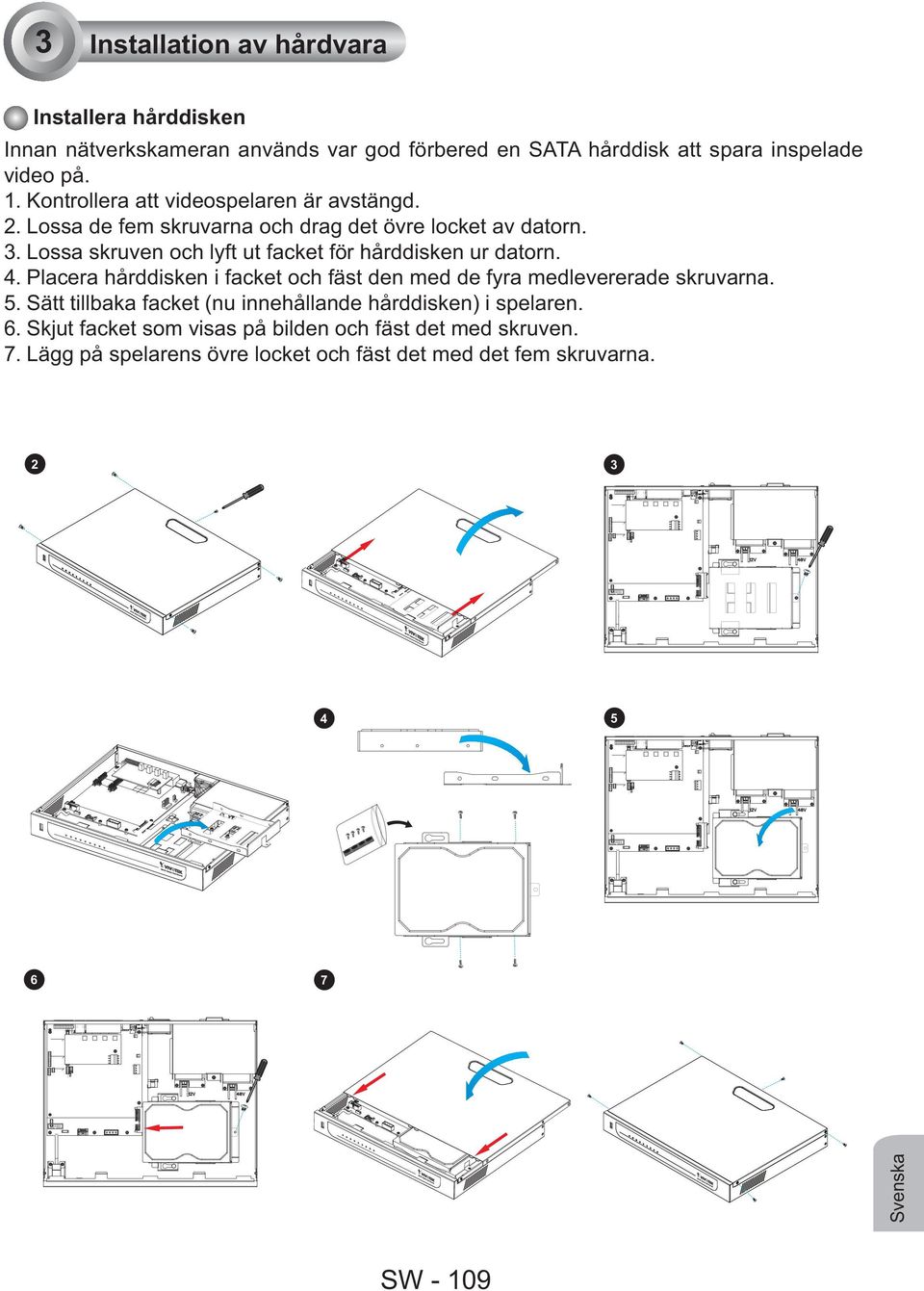

6 3 Installation av hårdvara Installera hårddisken Innan nätverkskameran används var god förbered en SATA hårddisk att spara inspelade video på. 1. Kontrollera att videospelaren är avstängd. 2. Lossa de fem skruvarna och drag det övre locket av datorn. 3. Lossa skruven och lyft ut facket för hårddisken ur datorn. 4. Placera hårddisken i facket och fäst den med de fyra medlevererade skruvarna. 5. Sätt tillbaka facket (nu innehållande hårddisken) i spelaren. 6. Skjut facket som visas på bilden och fäst det med skruven. 7. Lägg på spelarens övre locket och fäst det med det fem skruvarna Svenska SW - 109

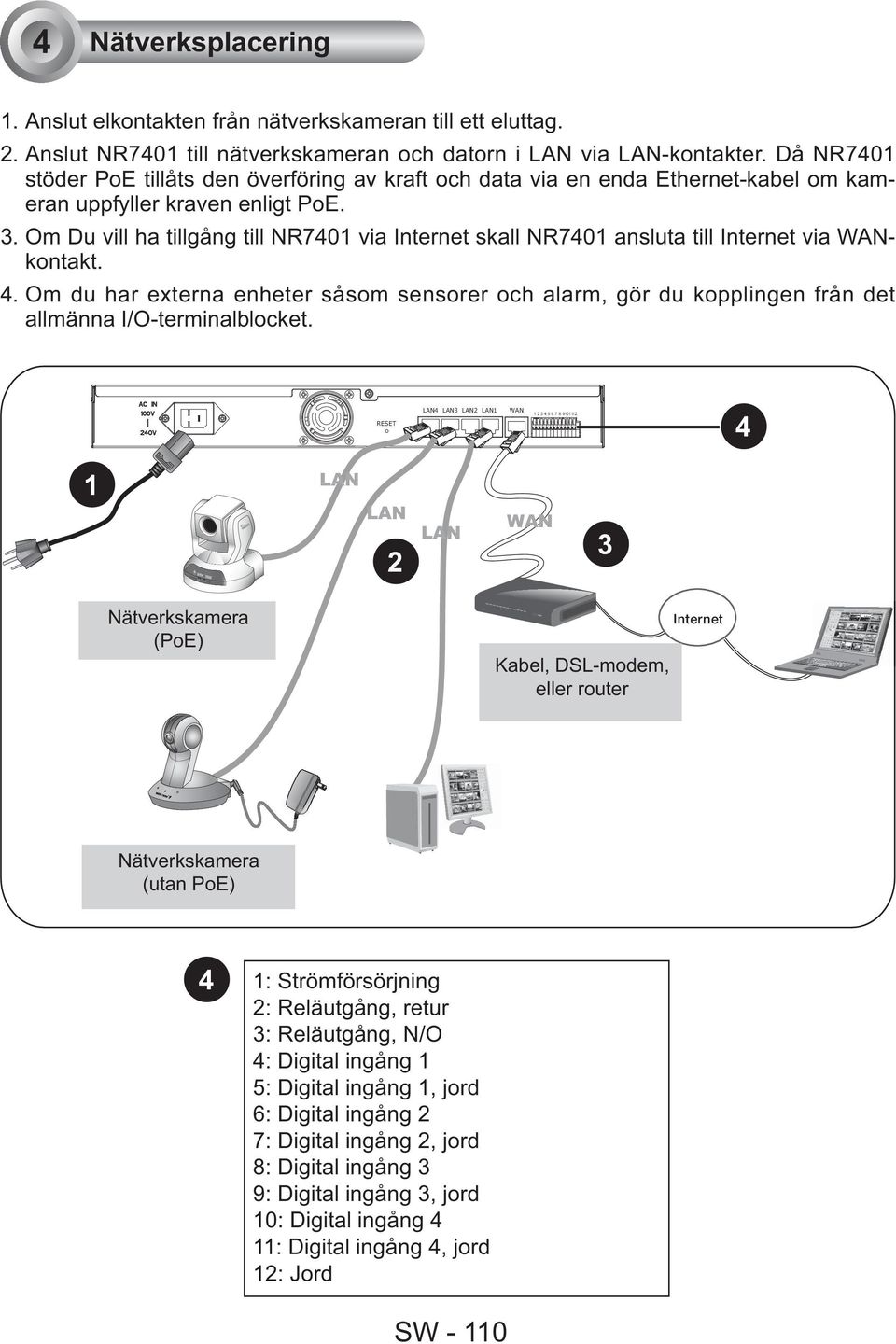

7 Activity 4 Nätverksplacering 1. Anslut elkontakten från nätverkskameran till ett eluttag. 2. Anslut NR7401 till nätverkskameran och datorn i LAN via LAN-kontakter. Då NR7401 stöder PoE tillåts den överföring av kraft och data via en enda Ethernet-kabel om kameran uppfyller kraven enligt PoE. 3. Om Du vill ha tillgång till NR7401 via Internet skall NR7401 ansluta till Internet via WANkontakt. 4. Om du har externa enheter såsom sensorer och alarm, gör du kopplingen från det allmänna I/O-terminalblocket. RESET LAN4 LAN3 LAN2 LAN1 WAN Power/MIC LAN LAN 2 LAN WAN 3 Nätverkskamera (PoE) Kabel, DSL-modem, eller router Internet Nätverkskamera (utan PoE) 4 1: Strömförsörjning 2: Reläutgång, retur 3: Reläutgång, N/O 4: Digital ingång 1 5: Digital ingång 1, jord 6: Digital ingång 2 7: Digital ingång 2, jord 8: Digital ingång 3 9: Digital ingång 3, jord 10: Digital ingång 4 11: Digital ingång 4, jord 12: Jord SW - 110

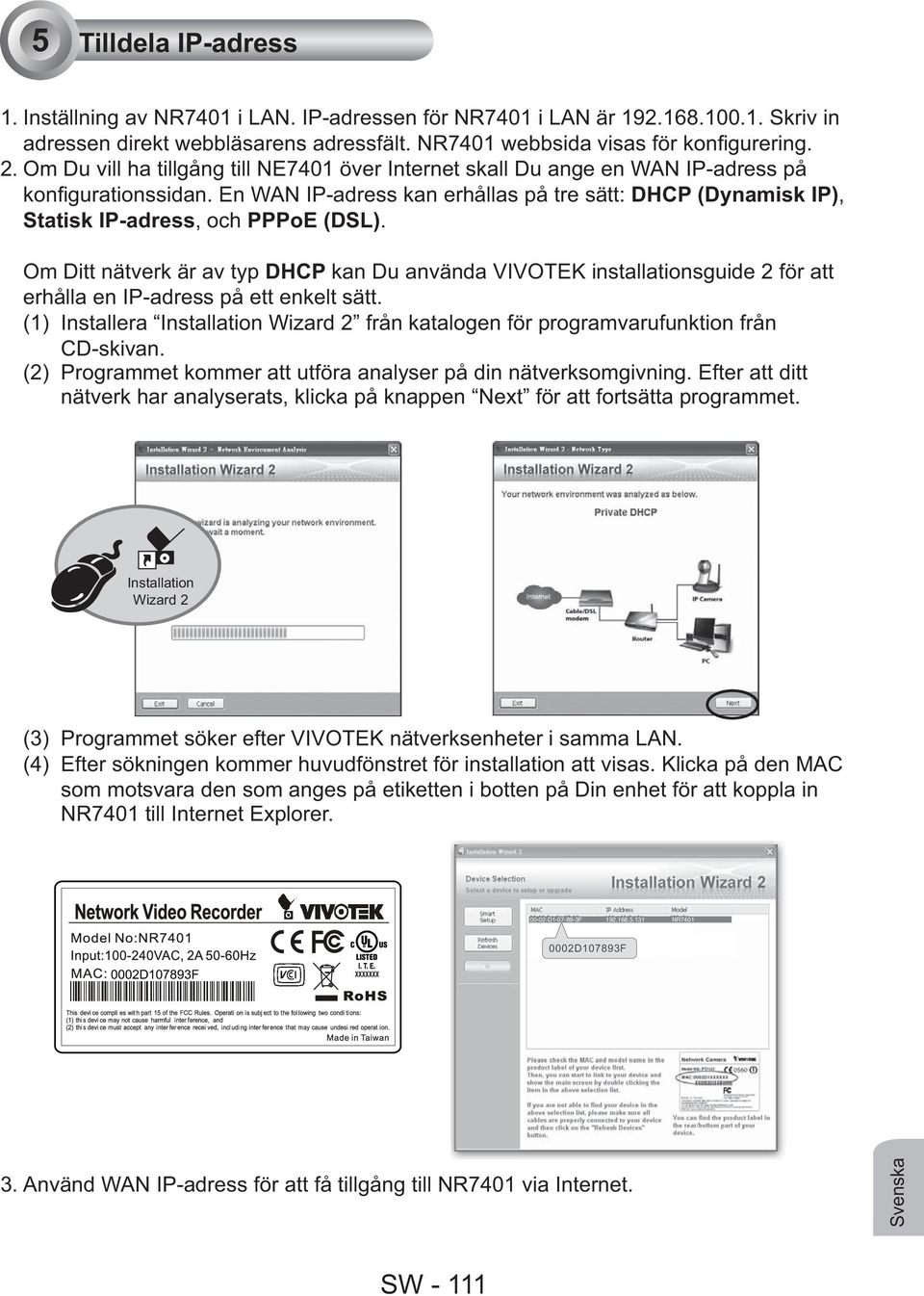

8 5 Tilldela IP-adress 1. Inställning av NR7401 i LAN. IP-adressen för NR7401 i LAN är Skriv in adressen direkt webbläsarens adressfält. NR7401 webbsida visas för konfigurering. 2. Om Du vill ha tillgång till NE7401 över Internet skall Du ange en WAN IP-adress på konfigurationssidan. En WAN IP-adress kan erhållas på tre sätt: DHCP (Dynamisk IP), Statisk IP-adress, och PPPoE (DSL). Om Ditt nätverk är av typ DHCP kan Du använda VIVOTEK installationsguide 2 för att erhålla en IP-adress på ett enkelt sätt. (1) Installera Installation Wizard 2 från katalogen för programvarufunktion från CD-skivan. (2) Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har analyserats, klicka på knappen Next för att fortsätta programmet. Installation Wizard 2 (3) Programmet söker efter VIVOTEK nätverksenheter i samma LAN. (4) Efter sökningen kommer huvudfönstret för installation att visas. Klicka på den MAC som motsvara den som anges på etiketten i botten på Din enhet för att koppla in NR7401 till Internet Explorer D F NR D107893F 0002D107893F 3. Använd WAN IP-adress för att få tillgång till NR7401 via Internet. Svenska SW - 111

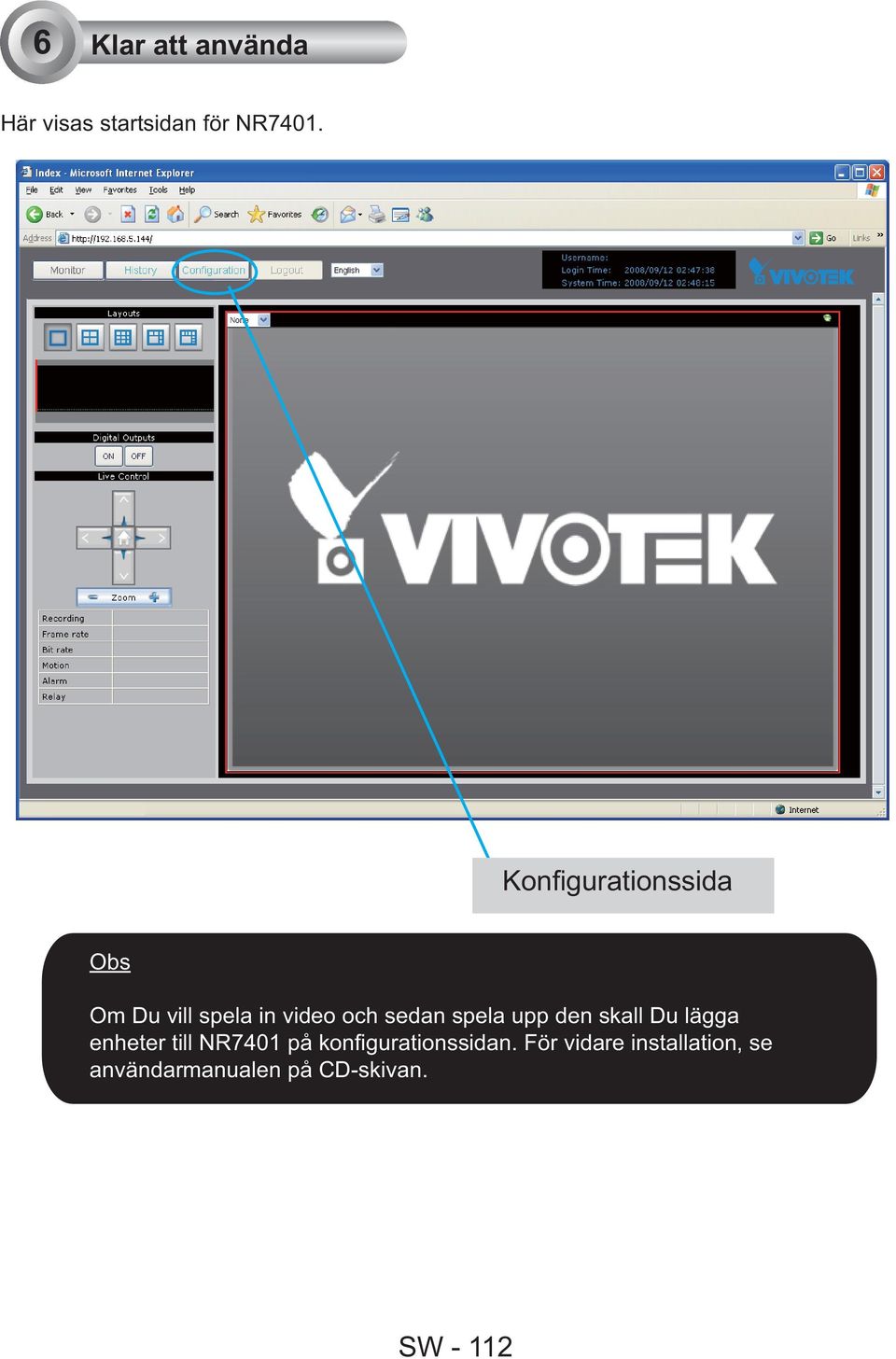

9 6 Klar att använda Här visas startsidan för NR7401. Konfigurationssida Obs Om Du vill spela in video och sedan spela upp den skall Du lägga enheter till NR7401 på konfigurationssidan. För vidare installation, se användarmanualen på CD-skivan. SW - 112
