1 Monteringsoch Skötselanvisning Se detta dokument som en värdehandling, sparas för framtiden

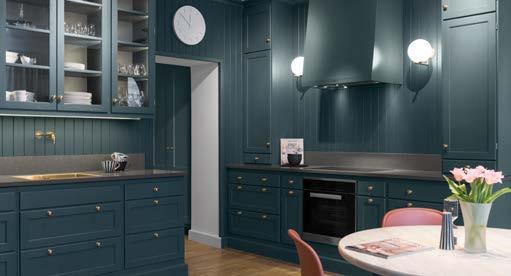

2 Tack för att ni har valt ett kök från Lidhults Våra skickliga hantverkare har gjort ett unikt kök precis efter era önskemål och vi vet att ni kommer att ha glädje av ert kök i många år framöver. För att ni ska bli riktigt nöjda med ert kök är det viktigt att monteringen av köket görs på rätt sätt. Följ därför monteringsanvisningen och var noga med mått och vattenpass. I slutet av denna monteringsanvisning har vi även instruktioner till hur ni tar hand om ert kök för att det ska hålla riktigt länge och fortsätta se lika fint och fräscht ut som när ni köpte det. Lycka till med ert kök från Lidhults! 2

3 Innehåll Viktigt!... 5 Kökets mått Sockelben Underskåp Sockel Överskåp Hyllor Bänkskiva Passbitar Fanerade täcksidor, täckluckor och ryggar Luckor Lådor Belysning i skåp Ramphylla Skötselanvisning Uppgifter om köket Egna anteckningar

4 4

5 Viktigt! Läs igenom hela monteringsanvisningen noga innan ni påbörjar monteringen. Alla mått i denna anvisning anges i millimeter. Kontrollera ert kök innan ni kvitterar fraktsedeln och kontrollera att godset är helt och oskadat. Om det inte är det finns anvisningar på fraktsedeln. OBS! Felaktigt material får inte monteras upp. Vid eventuell reklamation anmäl detta direkt till er säljare. Efter kvittering är ni ansvariga för godset. Skruven 3,5x35 mm använder vi mellan stommar och för infästning av bänkskivor. Vid andra material, följ monteringsanvisning från tillverkaren. Kontakta bygghandel för rätt skruv till väggmontering. Vid reklamationer på kök där monteringsanvisningen ej följts eller om kunskaper om montering brister, gäller inte reklamationsrätten. Jämför ritningen med verkligheten. Är det något som inte stämmer kontakta er säljare. Detta är en generell monteringsanvisning. Alla våra kök är kundanpassade, jämför därför alltid med den ritning ni fått av er säljare. Avvikande mått från vår standard är vanligt förekommande på både bredd, höjd och djup. Ta hänsyn till vitvarorna när ni monterar köket. Tänk på att vattensäkra där de ska stå. Vattensäkra även under diskbänksskåpet. Ert försäkringsbolag kan svara på vad som gäller för just er. Läs mer på vid frågor om vitvarornas montering hänvisar vi till er vitvaruleverantör. Planera kabeldragningen vid belysning innan ni börjar monteringen. Hål som ska sågas ut för diverse ledningar görs enligt egna mätningar på plats. Vid lagring av köket ska det förvaras i normal rumstemperatur och skyddas mot starkt solljus. Den relativa luftfuktigheten ska vara mellan 40 och 60%. Varierande fuktighet ger rörelser i träet. Trä är ett levande material. Detta är även att tänka på vid platsmålning. Vid tveksamhet eller problem kontakta er säljare. 5

6 6

7 Kökets mått OBS! Detta är standardmåtten på placering av våra kök. Ditt kök kan ha anpassade mått. Jämför därför alltid med din ritning. Enligt beställning 1400 mm 905 mm inkl. 30 mm bänkskiva Sockel mm 7

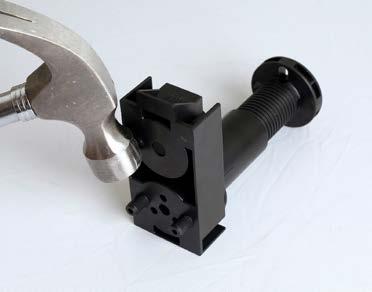

8 1. Sockelben Sockelbenen monteras i fram och bakkant på underskåpens/högskåpens undersida. Skåpen har förborrade hål för sockelfästets tappar. Sockelbenen är som standard 150 mm höga och justerbara, mellan mm. Om det är synliga sidor eller om man vill placera sockeln på ett annat mått från framkant än standard måste tapparna slås av på sockelfästet med hjälp av en hammare (använd skyddsglasögon) för att sedan montera sockelfästet med skruv(4,5x16) på den placering man önskar. Ett ben trycks fast i varje fot. 8

9 Om skåpet ska stå för sig själv är det dessa mått som gäller. Framsida 96 mm 35 mm Sida Skåpet visas upp och ned 9

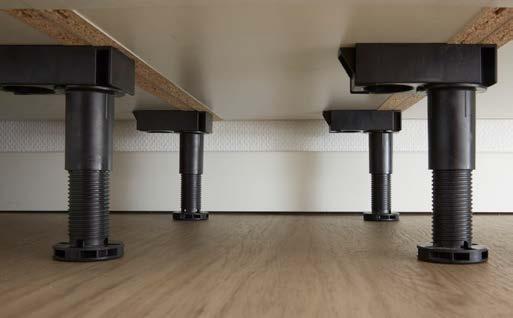

10 När det ska vara flera skåp placeras sockelbenet så att nästa skåp vilar på det första skåpets sockelben. 10

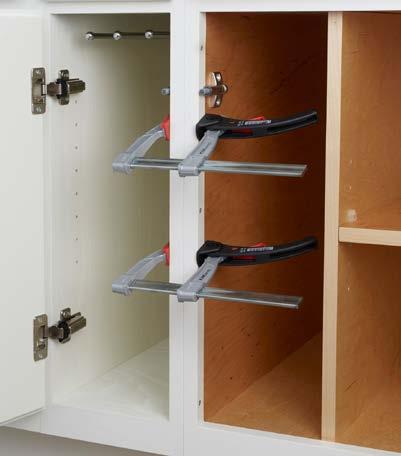

11 2. Underskåp Skruv x3 Om köket har en hörndel så brukar man börja där. Använd tving för att fixera skåpen när ni skruvar ihop dem. Fäst med skruv i den massiva fronten. Placering av skruv görs så nära tak och botten som möjligt och med cirka cc-mått 250 mm. Var försiktiga så ni inte gör tryckmärken i skåpen. Tänk även på att inte skruva så det blir synligt i öppna skåp! 11

12 För att skåpen ska sitta ordentligt ska de även skruvas fast i väggen. Detta ska hålla för mycket vikt, speciellt vid fristående/frihängande skåp, så var noga med skruvvalet. Skåp med ventilation fästs i monterad vinkel. Hjälp med skruvval till just er vägg kan ni få i er byggvaruhandel. Skruvarna sätts alltid i skruvregel / ramträ Glöm inte att montera diskmaskinslist (DM-list) ovanför diskmaskin i de fall det krävs. 12

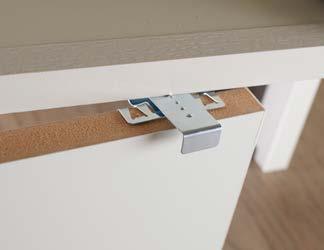

13 3. Sockel Sockeln sätts på plats med hjälp av clips när skåpen är uppsatta. Clips sätts på sockelns överkant. Det ska vara ca ett clips per meter sockellängd. Den lilla clipsen används till synliga sidor. Det ska vara två clips per synlig sida. Den fästs på samma sätt som den stora clipsen. Medföljande sockeltätning ska monteras mot golvet. 13

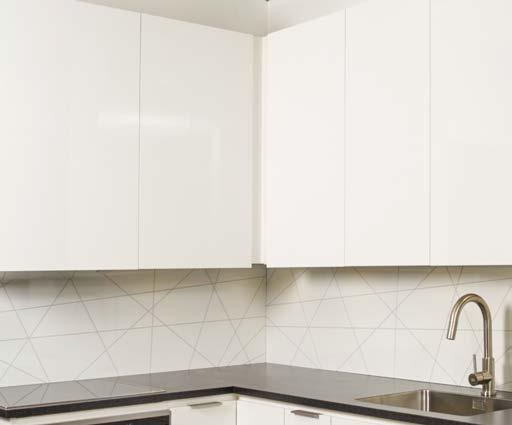

14 4. Överskåp Om köket har en hörndel så brukar man börja där. Lättast är det att skruva en tillfällig regel i väggen i överskåpens underkant som stöd. Denna tas sedan ner när skåpen är monterade. Skåpen skruvas fast i väggen (se sidan 12) på insidan av skåpet på samma sätt som underskåpen. 14

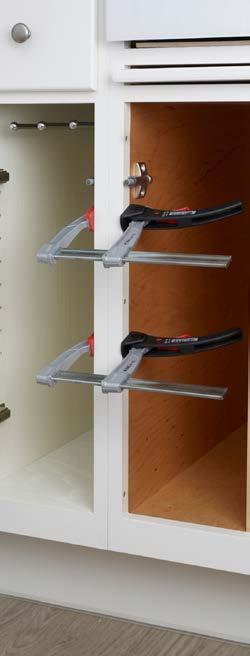

15 Använd tving för att fixera skåpen när ni skruvar ihop dem. Fäst med monteringsskruv i den massiva fronten. Placering av skruv görs så nära tak och botten som möjligt och med cc-mått 250 mm. Var noga med framkanterna så de blir jämna. 15

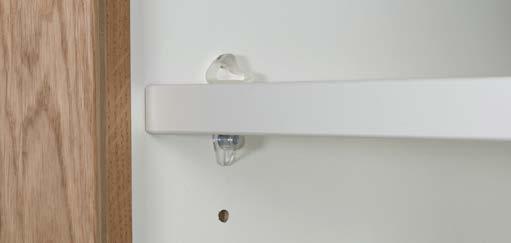

16 5. Hyllor Antalet hyllor per skåp varierar beroende på skåpshöjd och utförande. Hyllbäraren trycks i hålen på önskad höjd. Hyllan läggs på. Sätt sedan på två hyllspärrar. En vid ytterkant och en vid innerkant, diagonalt från den första. Detta gäller ej för glashyllor, se bild

17 6. Bänkskiva Följ alltid leverantörens monteringsanvisning! Om den ska skruvas, ska den borras i främre och bakre ramträ. 7. Passbitar Våra passbitar kan vara levererade med övermått. Detta för att de ska kunna justeras på plats. Passbitarna fästes inifrån skåpet. Kan även vara förmonterad från fabriken. 8. Fanerade täcksidor, täckluckor och ryggar Dessa kan behöva justeras på plats. Ryggar och täcksidor kan limmas eller skruvas från skåpets insida. 17

18 9. Luckor Våra kök levereras med luckorna monterade på skåpen. Luckorna behöver justeras efter monteringen. Justering, se nedan. falsade luckor Luckan höger/vänster Djupjustering Om man vill ta av luckorna från skåpen knäpper man av dem genom att trycka snabblåsningen utåt. Snabblåsning Höjdjustering Falsad lucka Utanpåliggande luckor Luckan höger/vänster Snabblåsning Djupjustering Höjdjustering När luckan ska monteras lägger man luckans gångjärnsdel så att den vilar i fästet i skåpet. Därefter trycker man till gångjärnet. Utanpåliggande lucka, gäller även för innanförliggande dolda gångjärn. Innanförliggande luckor Höjdjustering Luckan höger/vänster Djupjustering För att ta av luckorna skruvar man ett par varv på den innersta djupjusteringsskruven. Luckor sätts på plats igen genom att låta luckdelen vila på fästet i skåpet. Skruva sedan åt samma skruv som användes för att lossa luckan. Det underlättar om man lossar på en av höjdjusteringarna. Innanförliggande lucka 18

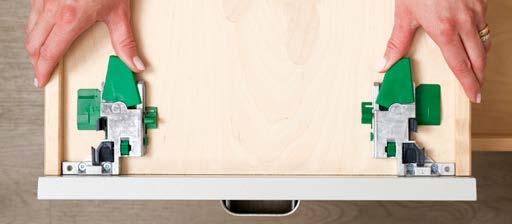

19 10. Lådor Våra kök leveraras med lådorna monterade i skåpen. För att ta lådorna ur skåpen drar man ut lådan så långt man kan. Sedan tar man tag i de gröna handtagen under lådan, trycker dem åt sidan och drar lådan mot sig. Märk hur lådorna sitter innan de tas ur. Låda sedd underifrån När lådorna monteras tillbaka i skåpen drar man först ut skenorna till sin fulla längd. Lägg därefter lådan med lådsidorna utanför skenorna. Skjut in lådan i skåpet tills det hörs ett raspande ljud. Då sitter lådan. 19

20 Sidojustering, +/- 1,5 mm För att justera lådan i sidled snurrar man de båda gröna hjulen i samma riktning, se bilderna längst nedan. När man justerat så mycket man vill måste man lossa lådan och lyfta ut den lite, sedan trycka tillbaka lådan så att den kommer i rätt position i bakkant. Lådans höjdjustering, +/- 3,5 mm För att justera höjden drar man den gröna delen mot lådfronten, då sänks lådan. 1. Höja Delförstoring 2. Sänka 3. Höger 4. Vänster 5. 0-punkt för sidojustering 20

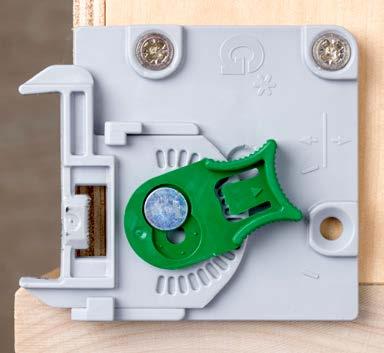

21 Tiltjustering av fronten,+/- 2mm i förhållande till neutralt läge För att justera fronten ska man använda justeringen som sitter baktill på lådan som ni ser på bilden, den gröna delen. Vinkeljustering inåt/utåt Lägre, sänka=front bakåt 2. Neutralläge 3. Högre, höja=front framåt 4. Infästning bakkant och sidojustering Vänster beslag visas på bilden 21

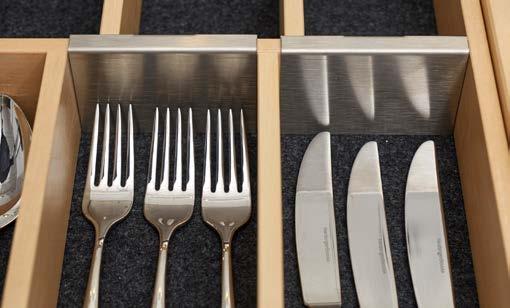

22 Besticksskydd Besticksskydd finns i metall för bestickslådor i format 91 mm bred och 61 mm hög. 22

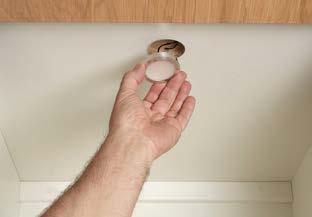

23 11. Belysning i skåp Det är viktigt att planera kabeldragningen i förväg. En del lampor kan även behöva placeras innan skåpen sätts upp. Borra ett litet hål i den förborrade fördjupningen. Dra sladden därigenom. Tryck belysningen på plats. Låt gärna en kort bit av elsladden finnas kvar bakom belysningen för att förenkla framtida lampbyten. Efter att ni gjort detta tar er elektriker över och gör de nödvändiga kopplingarna. Anlita alltid en behörig elektriker vid högre spänning än 12 V. Tänk på att belysningen kan bli varm! 23

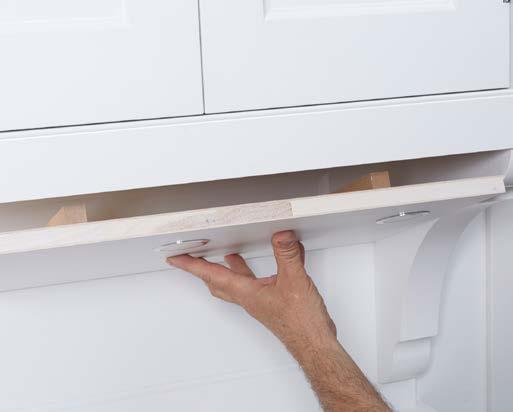

24 12. Ramphylla Ramphylla är den hylla man sätter under överskåpen. När ramphyllan har belysning gäller följande. Dra sladden genom det förborrade hålet. Tryck belysning på plats. Sätt upp ramphyllan under överskåpen. Använd tving för att fixera, fäst med skruv. 24

25 13. Skötselanvisning Trä är ett levande material som kan skifta i färg och utseende. Träprodukter genomgår en mognadsprocess som varierar hos olika träslag. Från det att köket tillverkats tar det minst sex månader innan det har stabiliserats. Träets mognad innebär ofta att mörka träslag kan ljusna och ljusa träslag mörknar. Viss skillnad kan förekomma mellan fanér och massivt trä. Underhåll detaljer Skruvarna på gångjärnen kan behöva efterspännas efter ett tags användning. Glidspåren i jalusiskåp smörjes med vaselin eller liknande produkt. Rengöring av filtmattor Lägg filten på ex. diskbänken. Häll rikligt med såpa på den uppkomna fläcken och gnid försiktigt in såpan i filten. Eftersom filten är relativt tunn kommer fläcken att lösas upp och kan uppkomma på baksidan av filten. Skölj filten i vatten och bearbeta den tills såpan är ursköljd. Vrid försiktigt ut överflödigt vatten och låt plantorka. Lackade eller målade kök När köket ska rengöras torkas det av med en lätt vattenfuktad trasa. Vid behov kan milt såpvatten användas. Torka så att köket är helt torrt. Oljade kök När ert kök är färdigmonterat bör ytorna slipas lätt med ett fint sandpapper, korn 400, och det bör även oljebonas. Den första oljeboningen görs med medföljande burk olja. Detta görs igen med ett eller två års mellanrum, beroende på hur utsatt ytan är. När köket ska rengöras görs det på samma sätt som med lackade och målade kök. Om ni får fläckar på köket som inte går att tvätta bort eller mindre repor kan de tas bort med lackslippapper korn Om matta fläckar uppstår efteråt återfås glansen genom att oljebona dem. VARNING! Tänk på att det finns en självantändningsrisk med linolja. Var försiktig! 25

26 Uppgifter om köket Inredningen köpt av:... År:...Order nr:... Säljarens namn:... Telefonnr:... Färgnummer:... Montör/Företag:... Telefonnummer:... Övrig information:... 26

27 Egna anteckningar 27

28 Här tillverkades er inredning: AB Bröderna Jonssons Träindustri Besöksadress: Vråvägen Lidhult Småland Tel. +46 (0)
