1 Berker R.Serie R.1 / R.3 / R.Classic

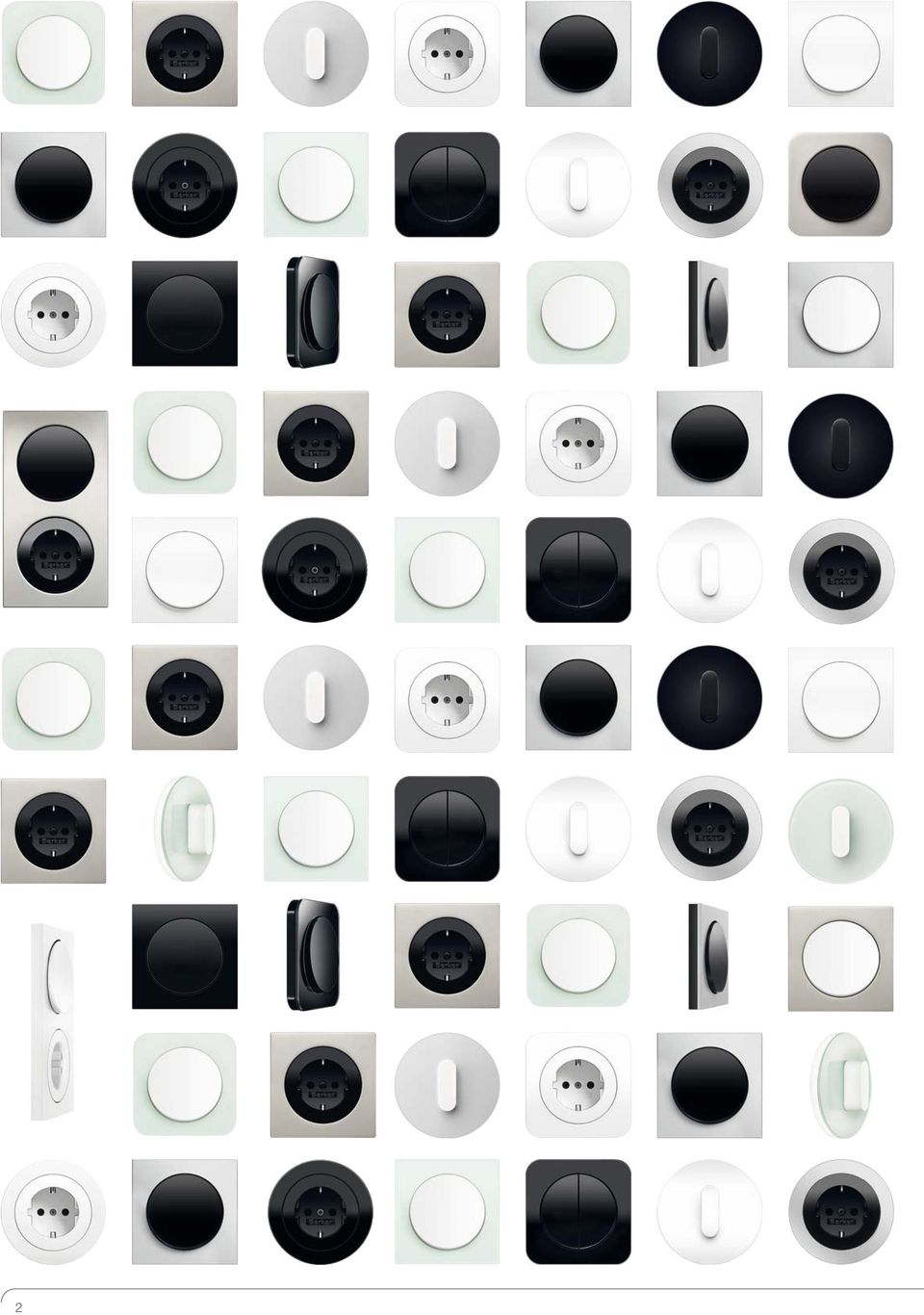

2 2

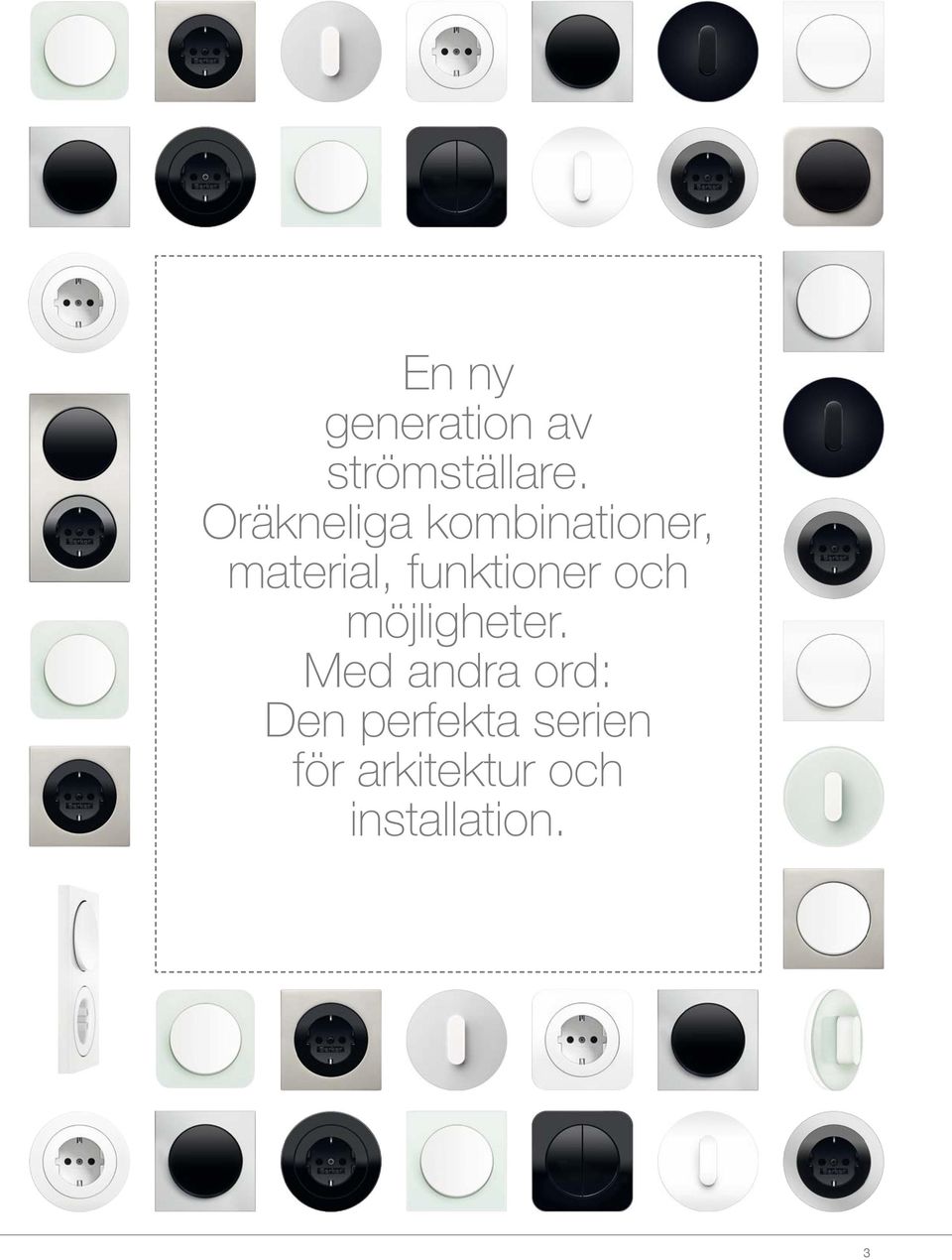

3 En ny generation av strömställare. Oräkneliga kombinationer, material, funktioner och möjligheter. Med andra ord: Den perfekta serien för arkitektur och installation. 3

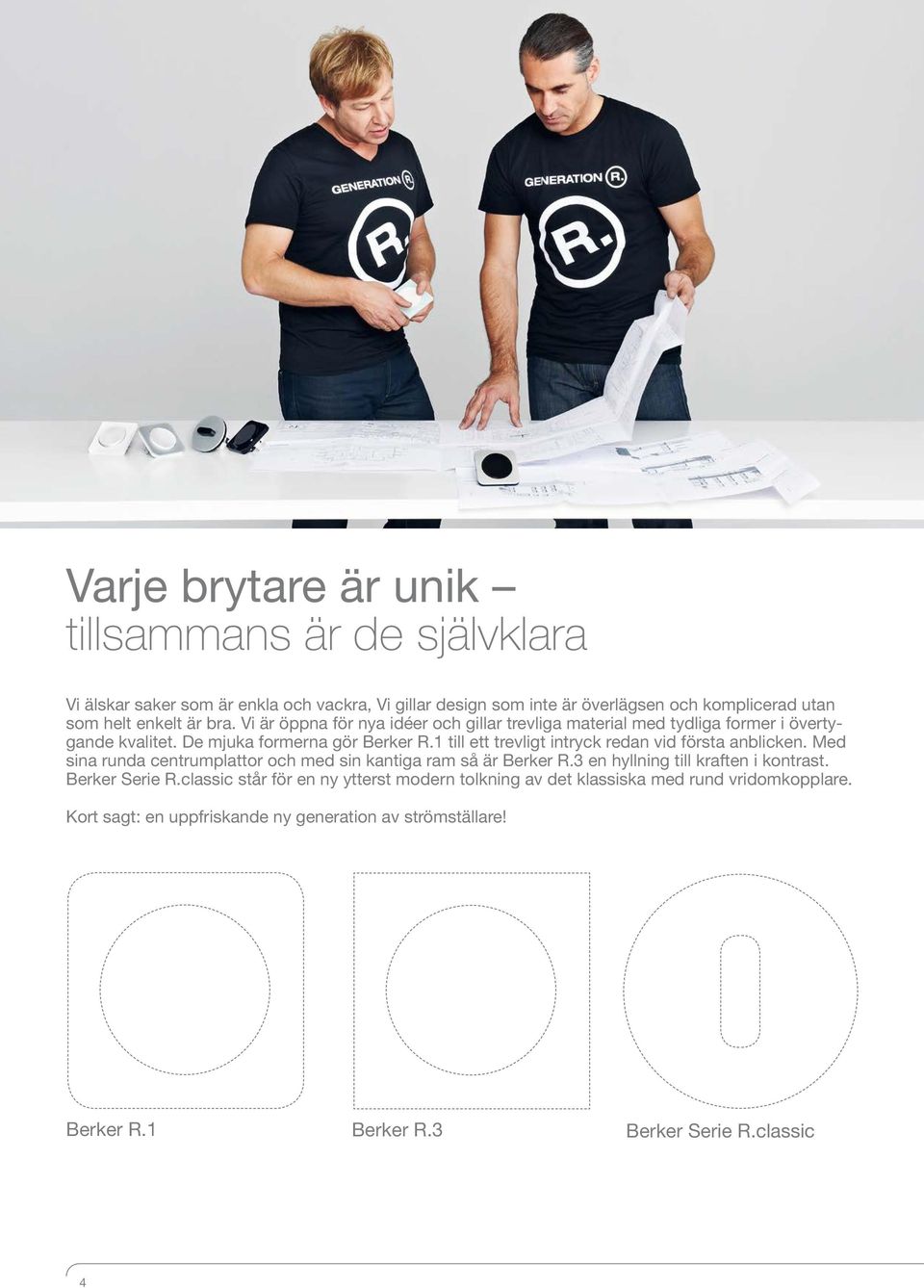

4 Varje brytare är unik tillsammans är de självklara Vi älskar saker som är enkla och vackra, Vi gillar design som inte är överlägsen och komplicerad utan som helt enkelt är bra. Vi är öppna för nya idéer och gillar trevliga material med tydliga former i övertygande kvalitet. De mjuka formerna gör Berker R.1 till ett trevligt intryck redan vid första anblicken. Med sina runda centrumplattor och med sin kantiga ram så är Berker R.3 en hyllning till kraften i kontrast. Berker Serie R.classic står för en ny ytterst modern tolkning av det klassiska med rund vridomkopplare. Kort sagt: en uppfriskande ny generation av strömställare! Berker R.1 Berker R.3 Berker Serie R.classic 4

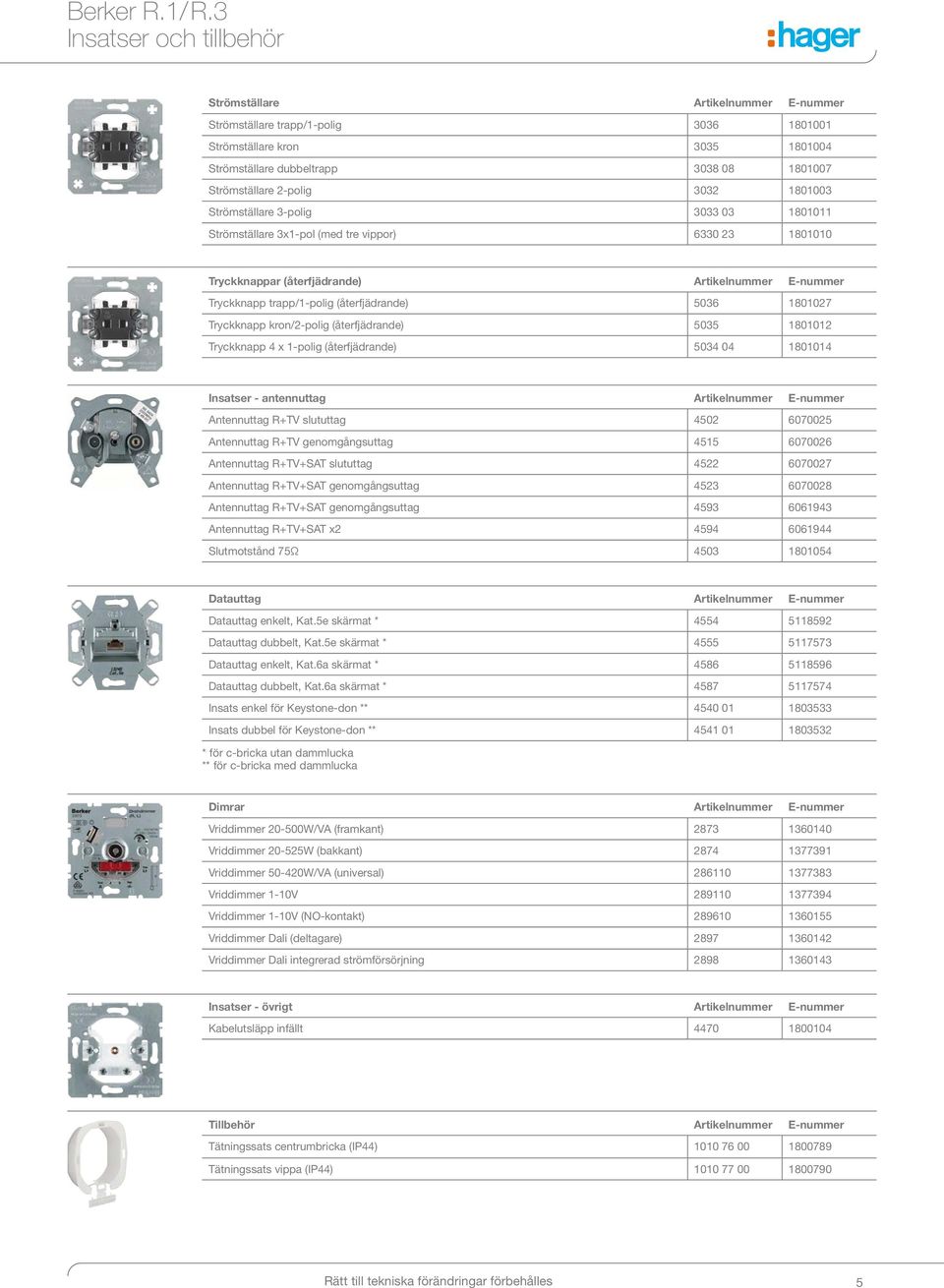

5 Berker R.1/R.3 Insatser och tillbehör Strömställare Artikelnummer E-nummer Strömställare trapp/1-polig Strömställare kron Strömställare dubbeltrapp Strömställare 2-polig Strömställare 3-polig Strömställare 3x1-pol (med tre vippor) Tryckknappar (återfjädrande) Artikelnummer E-nummer Tryckknapp trapp/1-polig (återfjädrande) Tryckknapp kron/2-polig (återfjädrande) Tryckknapp 4 x 1-polig (återfjädrande) Insatser - antennuttag Artikelnummer E-nummer Antennuttag R+TV slututtag Antennuttag R+TV genomgångsuttag Antennuttag R+TV+SAT slututtag Antennuttag R+TV+SAT genomgångsuttag Antennuttag R+TV+SAT genomgångsuttag Antennuttag R+TV+SAT x Slutmotstånd 75Ω Datauttag Artikelnummer E-nummer Datauttag enkelt, Kat.5e skärmat * Datauttag dubbelt, Kat.5e skärmat * Datauttag enkelt, Kat.6a skärmat * Datauttag dubbelt, Kat.6a skärmat * Insats enkel för Keystone-don ** Insats dubbel för Keystone-don ** * för c-bricka utan dammlucka ** för c-bricka med dammlucka Dimrar Artikelnummer E-nummer Vriddimmer W/VA (framkant) Vriddimmer W (bakkant) Vriddimmer W/VA (universal) Vriddimmer 1-10V Vriddimmer 1-10V (NO-kontakt) Vriddimmer Dali (deltagare) Vriddimmer Dali integrerad strömförsörjning Insatser - övrigt Artikelnummer E-nummer Kabelutsläpp infällt Tillbehör Artikelnummer E-nummer Tätningssats centrumbricka (IP44) Tätningssats vippa (IP44) Rätt till tekniska förändringar förbehålles 5

6 Berker R.1/R.3 Elektronisk plattform Från konventionell installation till KNX Den klassiska elinstallationen och KNX-installationen har länge gått skilda vägar på grund av att installations metoderna skilt sig väldigt mycket åt. Men med produkterna i vår elektroniska plattform så möts de och blir mer eller mindre ett och samma. Genom att göra en konventionell installation med de elektroniska insatserna alternativt att använda dem vid en renovering samt att välja en applikationsmodul (t.ex en tryckknapp) med quicklink Radio-kommunikation. Så finns möjligheterna att göra en "smarta hus"-installation och på så sätt enkelt kunna få med sig många av de funktioner som din kund önskar t.ex: Scen "Välkommen", Scen "God natt", Timer och automatik mm. Eftersom produkterna använder KNX-teknologi och kommunicerar med radio, så behöver man inte byta allt när man ska komplettera med t.ex APP-styrning via domovea server i en easylink eller ETS-installation. En liten installation byggs enkelt ut rum för rum eller våning för våning. Med Berker's elektroniska plattform så har du framtidssäkrat din installation! Det är även möjligt att montera in en batteridriven brytare i en kombinations ram tillsammans med vanliga knapparutan att man ser eller känner någon skillnad på själva tryckknappen. Insatser för belysning och rörelsedetektering av typ universaldimmer. Är för alla typer av dimbara 230V laster (LED/lågenergilampor och elektroniska / konventionella transformatorer). De har automatisk lastigenkänning och inställning av dimmerlast. Det finns även möjligheter att koppla till tilläggstryckknappar till insatsen via tryckknapps-ingången (vanlig åkerfjädrande brytare NO). En komplett enhet består av insats, applikationsenhet samt ram. Elektronisk plattform Insatser Artikelnummer E-nummer Tryckknappsdimmer (framkant) Tryckknappsdimmer (universal) Tryckknappsdimmer kron (universal) Tryckknappsdimmer, DALI-styrenhet Reläinsats Universal brytareinsats 1-kanal Universal brytareinsats 2-kanaler Tryckknappar / Rörelsedetektorer Artikelnummer E-nummer Artikelnummer E-nummer Vit Svart Tryckknapp enkel Tryckknapp dubbel Rörelsedetektor monteringshöjd 1,1 m ö.g Rörelsedetektor monteringshöjd 2,2 m ö.g Tryckknappar / Rörelsedetektorer med quicklink radio Artikelnummer E-nummer Artikelnummer E-nummer Vit Tryckknapp enkel Tryckknapp dubbel Rörelsedetektor monteringshöjd 1,1 m ö.g Rörelsedetektor monteringshöjd 2,2 m ö.g Digital astrour för belysning Tryckknapp enkel med batteri Tryckknapp dubbel med batteri Svart 6 Rätt till tekniska förändringar förbehålles

7 Berker R.1/R.3 Kombinationsöversikt Elektronisk plattform Insatser Artikelnummer E-nummer Tryckknapp enkel Tryckknapp dubbel Rörelsedetektor IR 1,1 m / 2,2 m (ö.g.) Astronomiskt ur Reläinsats E Universal brytarinsats, 1-vägs E Universal brytarinsats, 2-vägs E Tryckknappsdimmer (R & L-last) E Universal tryckknappsdimmer, 1-vägs E Universal tryckknappsdimmer, 2-vägs E Tryckknappsdimmer, DALI-styrenhet Tryckknapp / Rörelsedektor för konventionell installation Tryckknapp / Rörelsedektor / Astrour för radio installation (KNX) Rätt till tekniska förändringar förbehålles 7

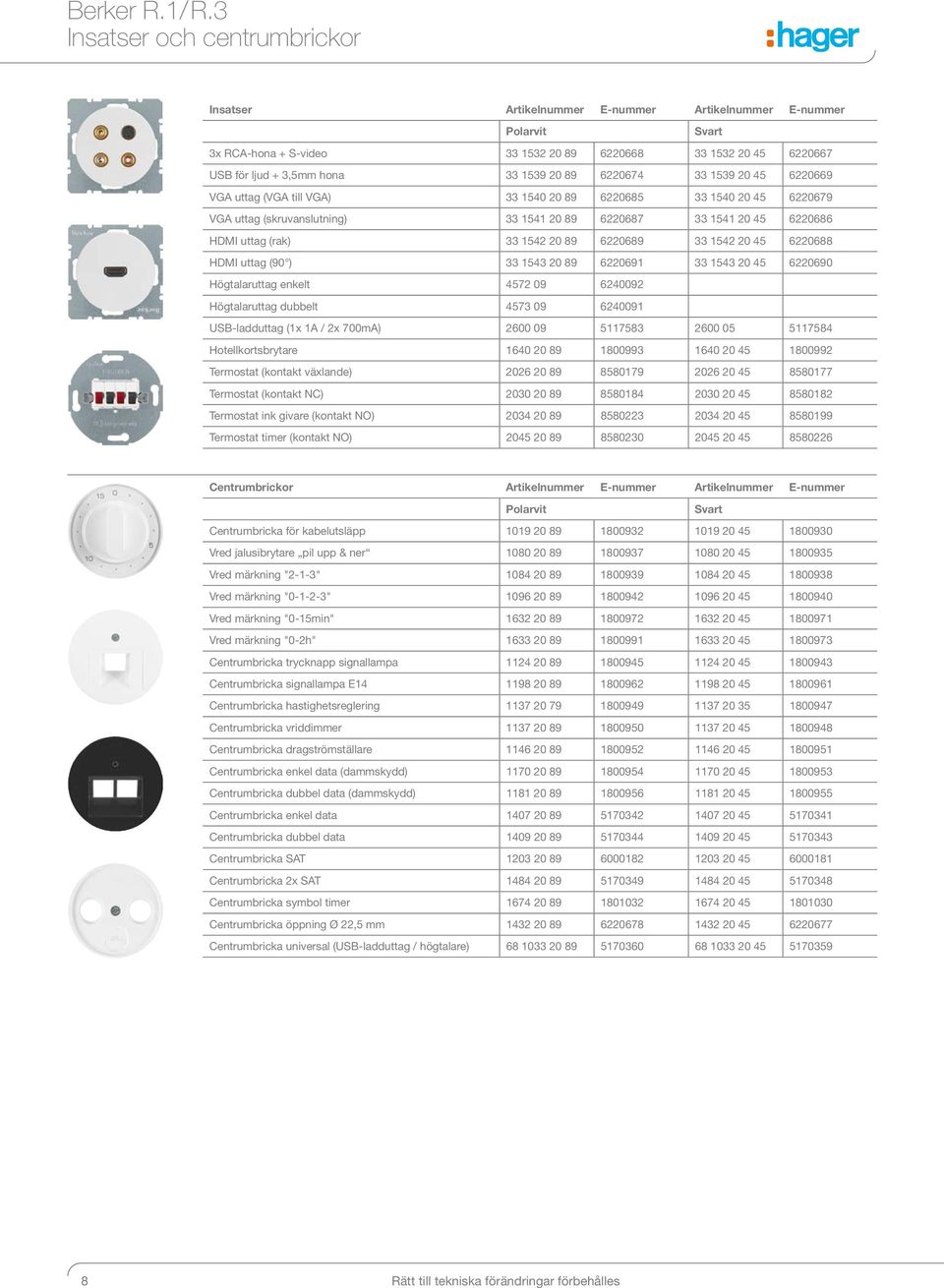

8 Berker R.1/R.3 Insatser och centrumbrickor Insatser Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart 3x RCA-hona + S-video USB för ljud + 3,5mm hona VGA uttag (VGA till VGA) VGA uttag (skruvanslutning) HDMI uttag (rak) HDMI uttag (90 ) Högtalaruttag enkelt Högtalaruttag dubbelt USB-ladduttag (1x 1A / 2x 700mA) Hotellkortsbrytare Termostat (kontakt växlande) Termostat (kontakt NC) Termostat ink givare (kontakt NO) Termostat timer (kontakt NO) Centrumbrickor Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart Centrumbricka för kabelutsläpp Vred jalusibrytare pil upp & ner Vred märkning "2-1-3" Vred märkning " " Vred märkning "0-15min" Vred märkning "0-2h" Centrumbricka trycknapp signallampa Centrumbricka signallampa E Centrumbricka hastighetsreglering Centrumbricka vriddimmer Centrumbricka dragströmställare Centrumbricka enkel data (dammskydd) Centrumbricka dubbel data (dammskydd) Centrumbricka enkel data Centrumbricka dubbel data Centrumbricka SAT Centrumbricka 2x SAT Centrumbricka symbol timer Centrumbricka öppning Ø 22,5 mm Centrumbricka universal (USB-ladduttag / högtalare) Rätt till tekniska förändringar förbehålles

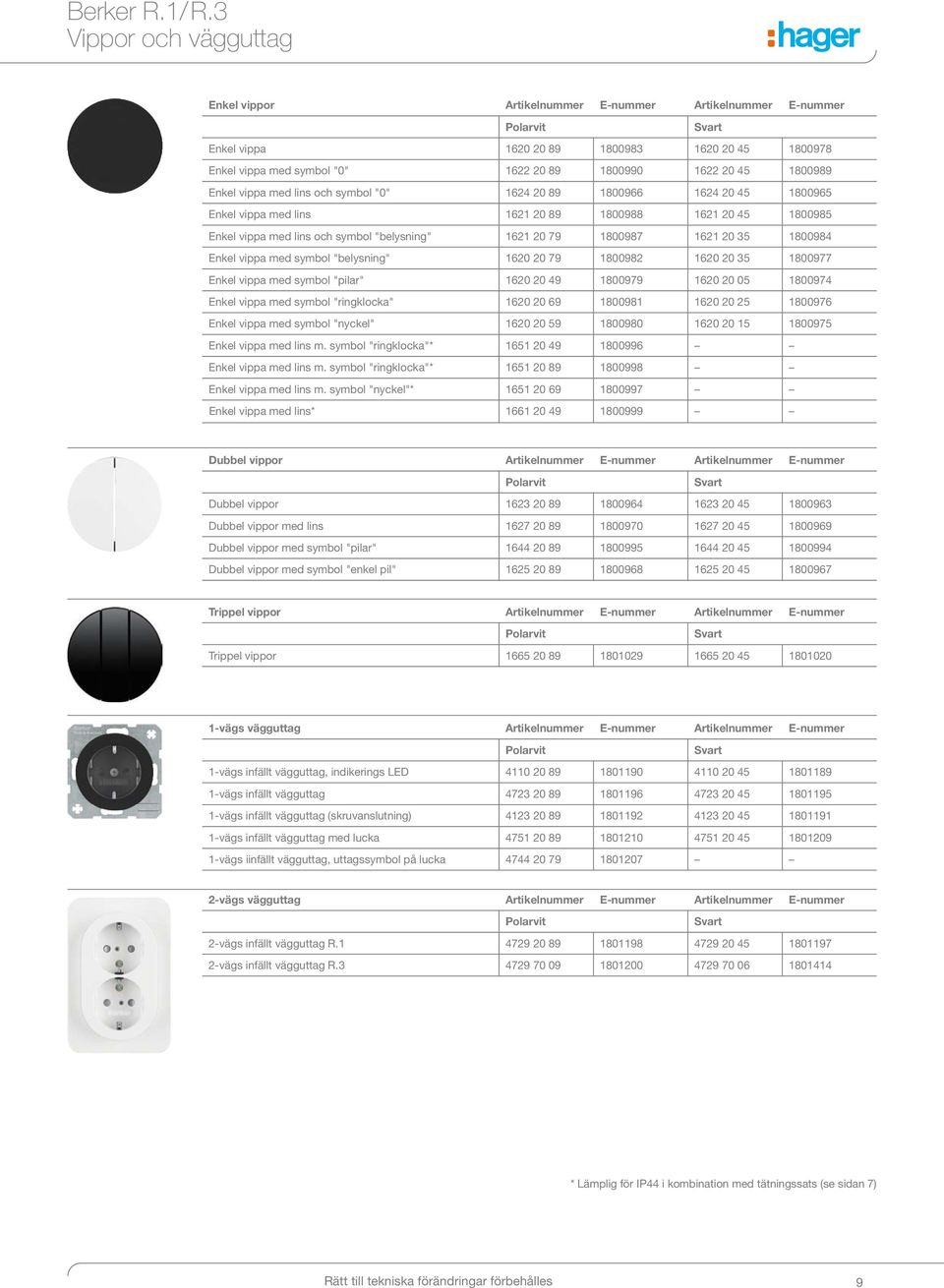

9 Berker R.1/R.3 Vippor och vägguttag Enkel vippor Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart Enkel vippa Enkel vippa med symbol "0" Enkel vippa med lins och symbol "0" Enkel vippa med lins Enkel vippa med lins och symbol "belysning" Enkel vippa med symbol "belysning" Enkel vippa med symbol "pilar" Enkel vippa med symbol "ringklocka" Enkel vippa med symbol "nyckel" Enkel vippa med lins m. symbol "ringklocka"* Enkel vippa med lins m. symbol "ringklocka"* Enkel vippa med lins m. symbol "nyckel"* Enkel vippa med lins* Dubbel vippor Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart Dubbel vippor Dubbel vippor med lins Dubbel vippor med symbol "pilar" Dubbel vippor med symbol "enkel pil" Trippel vippor Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart Trippel vippor vägs vägguttag Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart 1-vägs infällt vägguttag, indikerings LED vägs infällt vägguttag vägs infällt vägguttag (skruvanslutning) vägs infällt vägguttag med lucka vägs iinfällt vägguttag, uttagssymbol på lucka vägs vägguttag Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart 2-vägs infällt vägguttag R vägs infällt vägguttag R * Lämplig för IP44 i kombination med tätningssats (se sidan 7) Rätt till tekniska förändringar förbehålles 9

10 10

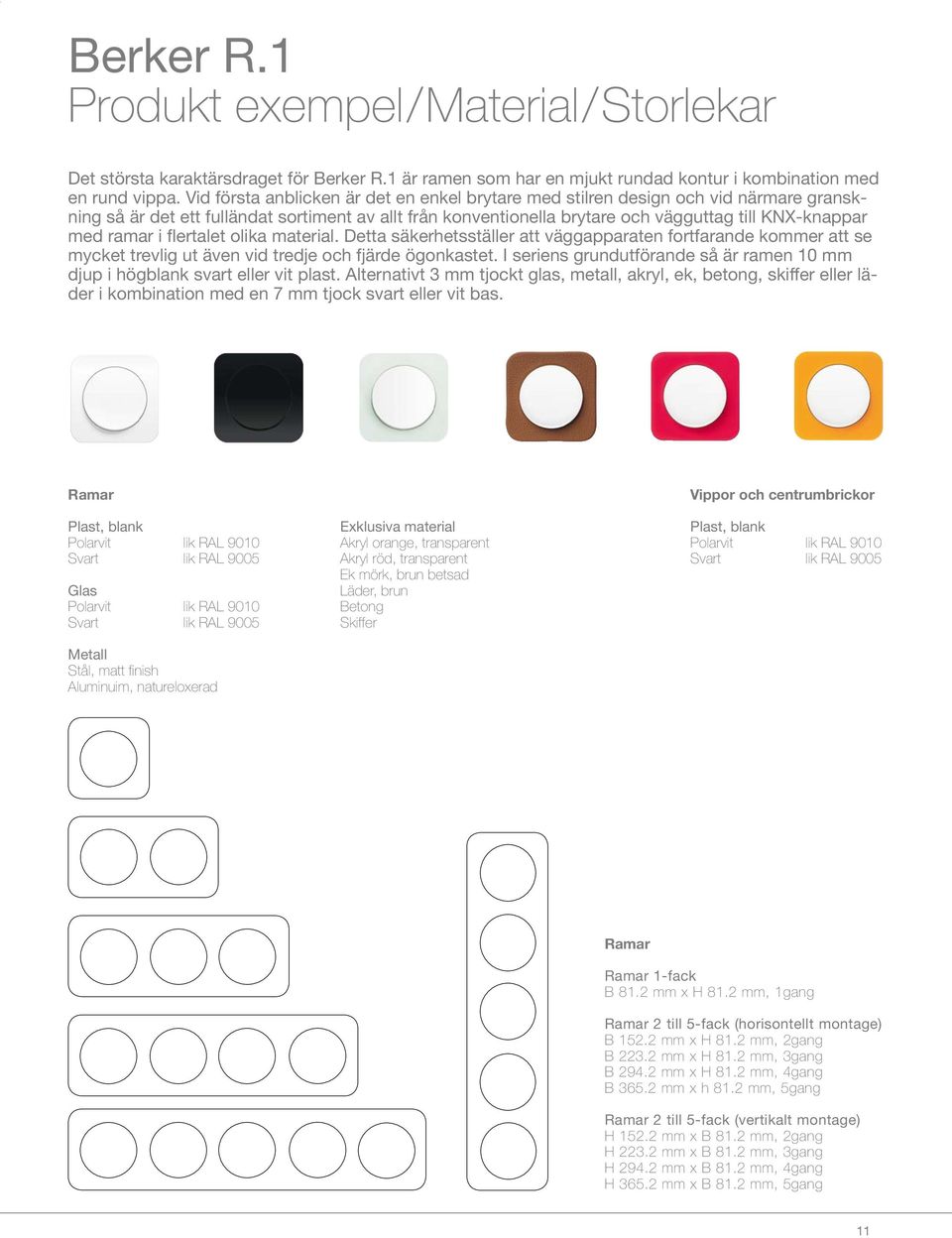

11 Berker R.1 Produkt exempel/material/storlekar Det största karaktärsdraget för Berker R.1 är ramen som har en mjukt rundad kontur i kombination med en rund vippa. Vid första anblicken är det en enkel brytare med stilren design och vid närmare granskning så är det ett fulländat sortiment av allt från konventionella brytare och vägguttag till KNX-knappar med ramar i flertalet olika material. Detta säkerhetsställer att väggapparaten fortfarande kommer att se mycket trevlig ut även vid tredje och fjärde ögonkastet. I seriens grundutförande så är ramen 10 mm djup i högblank svart eller vit plast. Alternativt 3 mm tjockt glas, metall, akryl, ek, betong, skiffer eller läder i kombination med en 7 mm tjock svart eller vit bas. Ramar Plast, blank Polarvit lik RAL 9010 Svart lik RAL 9005 Glas Polarvit lik RAL 9010 Svart lik RAL 9005 Metall Stål, matt finish Aluminuim, natureloxerad Exklusiva material Akryl orange, transparent Akryl röd, transparent Ek mörk, brun betsad Läder, brun Betong Skiffer Vippor och centrumbrickor Plast, blank Polarvit lik RAL 9010 Svart lik RAL 9005 Ramar Ramar 1-fack B 81.2 mm x H 81.2 mm, 1gang Ramar 2 till 5-fack (horisontellt montage) B mm x H 81.2 mm, 2gang B mm x H 81.2 mm, 3gang B mm x H 81.2 mm, 4gang B mm x h 81.2 mm, 5gang Ramar 2 till 5-fack (vertikalt montage) H mm x B 81.2 mm, 2gang H mm x B 81.2 mm, 3gang H mm x B 81.2 mm, 4gang H mm x B 81.2 mm, 5gang 11

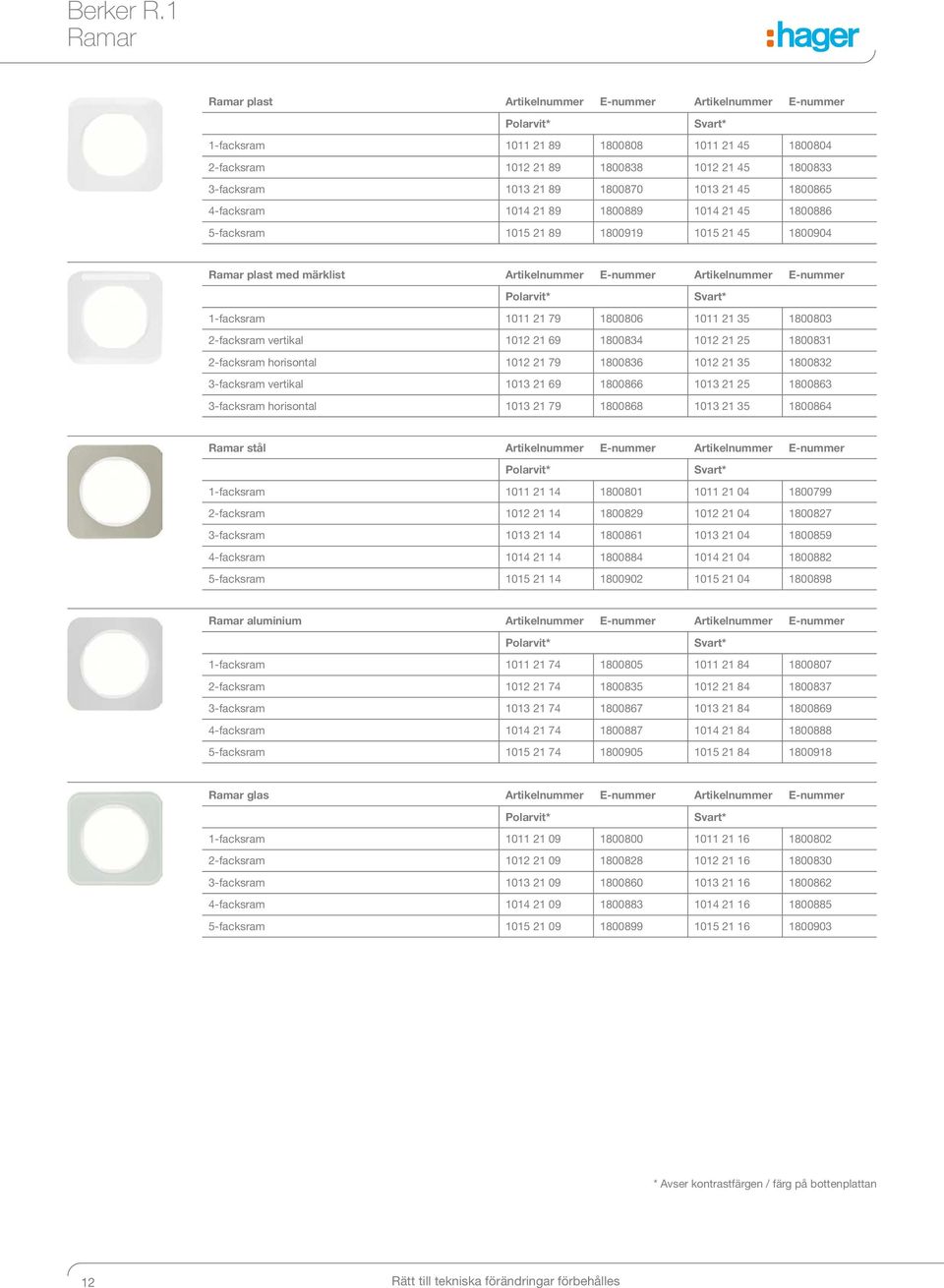

12 Berker R.1 Ramar Ramar plast Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar plast med märklist Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram vertikal facksram horisontal facksram vertikal facksram horisontal Ramar stål Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar aluminium Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar glas Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram * Avser kontrastfärgen / färg på bottenplattan 12 Rätt till tekniska förändringar förbehålles

13 Berker R.1 Ramar (exklusiva material, beställningsvara) Ramar akryl orange Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar akryl röd Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar mörk ek Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar brunt läder Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar betong Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram Ramar skiffer Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram * Avser kontrastfärgen / färg på bottenplattan Rätt till tekniska förändringar förbehålles 13

14 14

15 Berker R.3 Produkt exempel/material/storlekar Den runda vippan kombinerad med den kantiga ramen förstärker designen och är en hyllning till kontraster. Serien förändrar hur vi ser på en vanlig strömbrytare och precis som i Berker R.1 så finns ett fulländat sortiment av allt från konventionella brytare och vägguttag till KNX-knappar med ramar i flertalet olika material. I seriens grundutförande så är ramen 10 mm djup i högblank svart eller vit plast. Alternativt 3 mm tjockt glas, metall, akryl, ek eller läder i kombination med en 7 mm tjock svart eller vit bas. Ramar Plast, blank Polarvit lik RAL 9010 Svart lik RAL 9005 Vippor och centrumbrickor Plast, blank Polarvit lik RAL 9010 Svart lik RAL 9005 Glas Polarvit lik RAL 9010 Svart lik RAL 9005 Metall Stål, matt finish Aluminuim, natureloxerad Ramar Ramar 1-fack B 81.2 mm x H 81.2 mm, 1gang Ramar 2 till 5-fack (horisontellt montage) B mm x H 81.2 mm, 2gang B mm x H 81.2 mm, 3gang B mm x H 81.2 mm, 4gang B mm x h 81.2 mm, 5gang Ramar 2 till 5-fack (vertikalt montage) H mm x B 81.2 mm, 2gang H mm x B 81.2 mm, 3gang H mm x B 81.2 mm, 4gang H mm x B 81.2 mm, 5gang 15

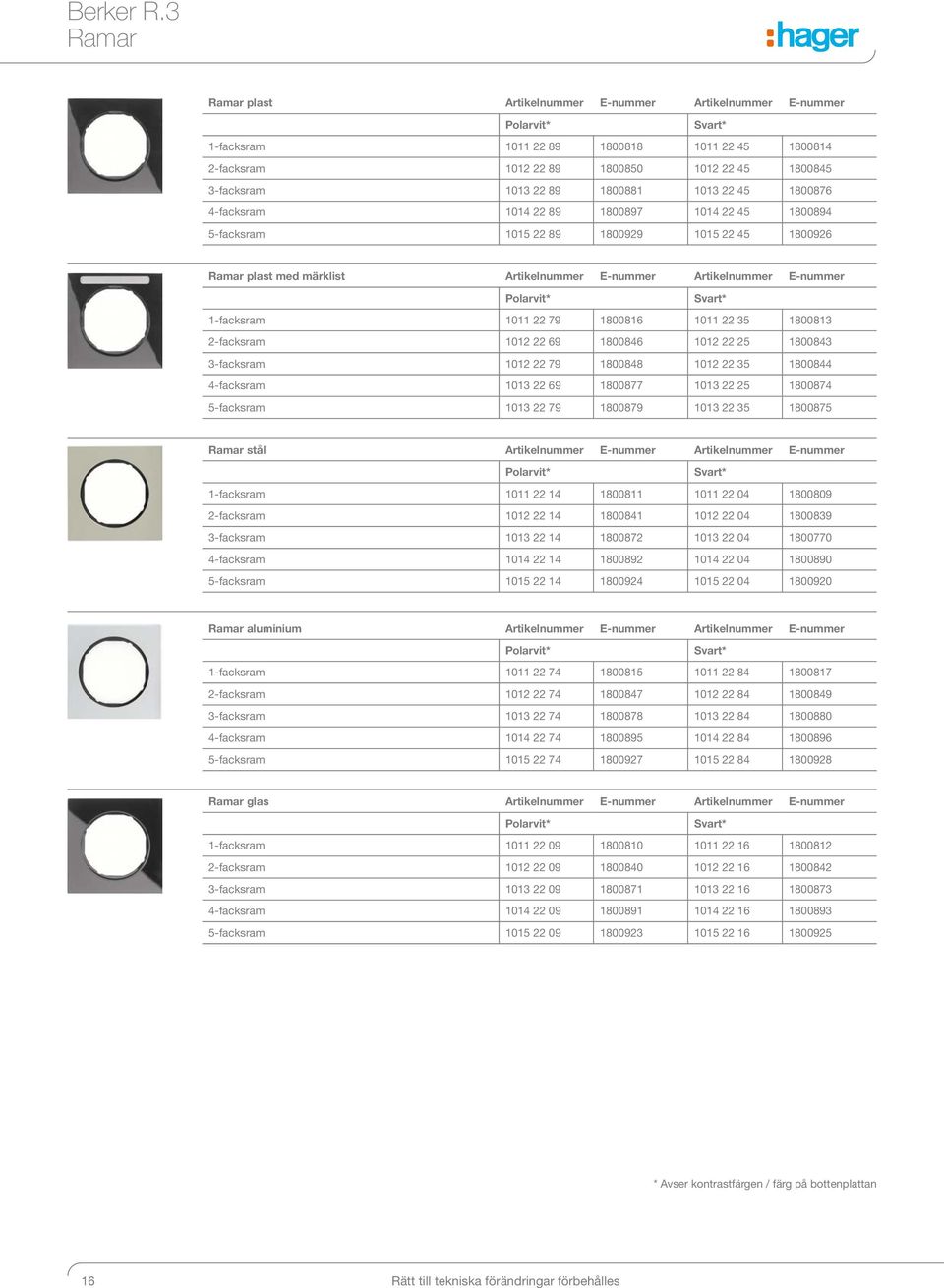

16 Berker R.3 Ramar Ramar plast Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar plast med märklist Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar stål Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar aluminium Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram Ramar glas Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram facksram facksram * Avser kontrastfärgen / färg på bottenplattan 16 Rätt till tekniska förändringar förbehålles

17 17

18 18

19 Berker R.classic Produkt exempel/material/storlekar En brytare i enkel design som har dragen av den klassiska 1930-serien. Dess tilltalande runda form och enkla vred eller tryckknapp passar för installationer i såväl slott som koja. I seriernas grundutförande så är ramen 10 mm djup i högblank svart eller vit plast. Alternativt 3 mm tjockt glas, aluminium eller rostfritt stål i kombination med en 7 mm tjock svart eller vit bas. Ramar Plast, blank Polarvit lik RAL 9010 Svart lik RAL 9005 Vippor och centrumbrickor Plast, blank Polarvit lik RAL 9010 Svart lik RAL 9005 Glas Polarvit lik RAL 9010 Svart lik RAL 9005 Metall Stål, matt finish Aluminuim, natureloxerad Ramar Ramar 1-fack Ø 80,7 mm, 1gang Ramar 2 till 3-fack (horisontellt montage) B 151,7 mm x H 80,7 mm, 2gang B 222,7 mm x H 80,7 mm, 3gang Ramar 2 till 3-fack (vertikalt montage) H 151,7 mm x B 80,7 mm, 2gang H 222,7 mm x B 80,7 mm, 3gang 19

20 Berker R.classic Insatser Strömställare (rund montageplatta för vippa)* Artikelnummer E-nummer Strömställare trapp/1-pol Strömställare kron Strömställare kors Strömställare (rund montageplatta för vred) Artikelnummer E-nummer Strömställare trapp/1-pol Strömställare kron Strömställare kors Strömställare 2-pol Tryckknappar (rund montageplatta för vippa)* Artikelnummer E-nummer Trapp/1-pol (återfjädrande) Kron (återfjädrande) Tryckknappar, återfjädrande (rund montageplatta för vred) Artikelnummer E-nummer Tryckknappar 1-pol Tryckknappar 2-pol Insatser elektronisk plattform (rund montageplatta) Artikelnummer E-nummer Tryckknappsdimmer (universal) * Reläinsats* Universal brytareinsats 1-kanal* * Börjar säljas hösten 2015 Antenn- / Datauttag Artikelnummer E-nummer Antennuttag R+TV Antennuttag R+TV (genomgång) Antennuttag R-TV-SAT x Datauttag 2x RJ45 Kat.6E Övrigt (rund montageplatta) Artikelnummer E-nummer Kabelutsläpp infällt Övriga insatser (rund montageplatta) Artikelnummer E-nummer Artikelnummer E-nummer Polarvit Svart Vriddimmer W/VA Tilläggsmodul vriddimmer Jalusbrytare 1-pol Jalusbrytare 2-pol vägs infällt vägguttag, orienterings LED vägs infällt väggutta, vridbart vägs infällt vägguttag med lucka, vridbart Blindbricka USB-ladduttag Vippor till insatser med runda montageplattor är samma som till övriga insatser. Finns på sidan 7. Vippor till elektronisk plattform finns på sidan Rätt till tekniska förändringar förbehålles

21 Berker R.classic Centrumbrickor och ramar Centrumbricka med vred Artikelnummer E-nummer Artikelnummer E-nummer Centrumbricka plast Centrumbricka glas Centrumbricka aluminium Centrumbricka rostfri Ramar - exlusive centrumbricka plast Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram Ramar - exlusive centrumbricka glas Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram Ramar - exlusive centrumbricka aluminium Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram Ramar - exlusive centrumbricka stål Artikelnummer E-nummer Artikelnummer E-nummer 1-facksram facksram facksram * Avser kontrastfärgen / färg på bottenplattan Rätt till tekniska förändringar förbehålles 21

22 Berker R.1/R.3 KNX-knappar/ Touch-Sensorer För att matcha strömställarna i R-serierna kommer KNX-knappar (1 och 2 funktioner) och KNX touch-sensorer (2, 4, 6 och 8 funktioner) med samma djup, i rundade och kantiga former. Integrerad bus-kopplare säkerställer enkel installation. Med KNX får du full kontroll över din anläggning. Vad innebär det egentligen att ha ett smarta-hem-system (KNX-system) i sitt hus? För att svara på det utan att gå in på en massa teknikaliteter så ger vi här några korta exempel: - En trycknapp vid entrén som släcker all belysning i huset och slår ifrån strömmen till spis/ugn, uttagen för kaffebryggaren och strykjärnet när du lämnar hemmet. - En tryckknapp vid sängen där man kan släcka belysningen i övriga rum när man gått och lagt sig. - Att ha en välkommen hem knapp vid entrédörren där man kan tända upp utvald belysning, så att det blir upplyst och trevligt redan vid hemkomst. - Att värmen automatiskt sänks i de rum som inte används. T.ex. kan temperaturen i sovrummen auto matiskt sänkas någon grad under natten. Allt för att spara energi utan att förlora komfort. - Om det skulle bli inbrott så kan larmet tända upp all belysning och/eller blinka med ytterbelysningen för att väcka uppmärksamhet. - Att enkelt få möjligheten att styra husets belysning, värme, markiser m.m. via datorn på jobbet eller via smartphone t.ex. när man är bortrest. KNX är en världsomfattande standard och produkter finns från en mängd stora tillverkare. Standarden säkerhetsställer att man kan blanda produkter från alla olika tillverkare godkända av KNX Association, och kan således välja det mest kostnadseffektiva, funktionella eller de designade produkterna man önskar. Mer information hittar du på 22

23 Berker R.1/R.3 KNX-knappar/ Touch-Sensorer Serie R.1/R.3 - Tryckknapp KNX (integrerad busskopplare) Artikelnummer E-nummer 1-vägs vägs Vippor till tryckknapp KNX Artikelnummer E-nummer Artikelnummer E-nummer Enkel vippa Dubbelvippa Serie R.1 - R-touch (integrerad busskopplare) Artikelnummer E-nummer Artikelnummer E-nummer 1-vägs vägs vägs vägs Serie R.3 - R-touch (integrerad busskopplare) Artikelnummer E-nummer Artikelnummer E-nummer 1-vägs vägs vägs vägs Serie R.1 - R-touch termostat (integrerad busskopplare) Artikelnummer E-nummer Artikelnummer E-nummer 2-vägs vägs Serie R.3 - R-touch termostat (integrerad busskopplare) Artikelnummer E-nummer Artikelnummer E-nummer 2-vägs vägs * Avser kontrastfärgen / färg på bottenplattan Rätt till tekniska förändringar förbehålles 23

24 Berker R.1/R.3/R.classic Måttskisser Berker R.1 Plast 9,9 Glas, Rostfritt stål, Aluminium, Akryl, Ek, Betong, Skiffer, Läder 9,9 80,7 Ø 52 81,2 Ø 52 3 Dekor Ø 58,8 Ø 58,8 Vippa Vippa 9,9 71 9, ,6 151,7 14,5 152,2 3-fack L = 222,7 mm 4-fack L = 293,7 mm 5-fack L = 364,7 mm 3-fack L = 223,2 mm 4-fack L = 294,2 mm 5-fack L = 365,2 mm Berker R.3 Plast 9,9 Glas, Rostfritt stål, Aluminium 9,9 80,75 Ø 52 81,2 Ø 52 3 Dekor Serie R.classic 9,9 3-fack L = 222,7 mm 1 Ø 58,7 Ø 58,8 9,9 1 Ø 58,8 Ø 58,8 Vippa Vippa 9,9 14, ,75 9,9 14, ,2 3-fack L = 222,7 mm 4-fack L = 293,7 mm 5-fack L = 364,7 mm 3-fack L = 223,2 mm 4-fack L = 294,2 mm 5-fack L = 365,2 mm 3-fack L = 223,2 mm 3 Dekor Vippa Vippa Ø 54 Ø 80,7 9,9 71 Rocker Ø 54 9, ,6 151,7 Ø 81,2 14,5 152,2 Ø 9,6 Ø 12 3 Dekor Vred Vred Ø 80,75 1 9,9 24,4 Ø 81,2 1 9,9 24,4 24 Rätt till tekniska förändringar förbehålles

25 Berker R.1/R.3 Touch-Sensorer Måttskisser Serie R.1 - R-touch 1-vägs 2-vägs 3-vägs 4-vägs Serie R.1 - R-touch termostat 2-vägs med display och termostat 3-vägs med display och termostat Serie R.3 - R-touch 1-vägs 2-vägs 3-vägs 4-vägs Serie R.3 - R-touch termostat vägs med display och termostat 3-vägs med display och termostat Rätt till tekniska förändringar förbehålles 25

26 Notes 26

27 Notes 27
