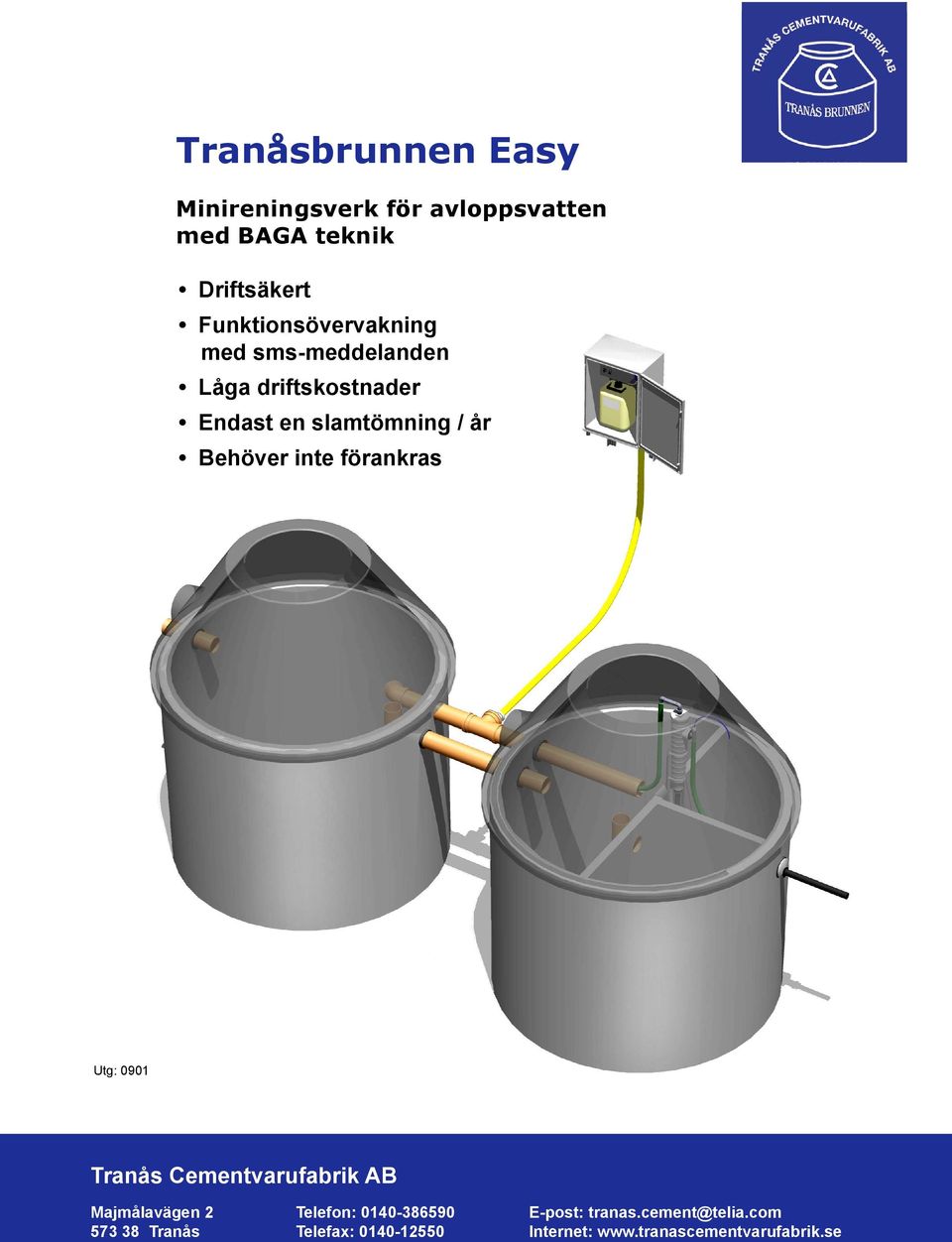

1 Tranåsbrunnen Easy Minireningsverk för avloppsvatten med BAGA teknik Driftsäkert Funktionsövervakning med sms-meddelanden Låga driftskostnader Endast en slamtömning / år Behöver inte förankras Utg: 0901 Tranås Cementvarufabrik AB Majmålavägen 2 Telefon: E-post: tranas.cement@telia.com Tranås Telefax: Internet: 1

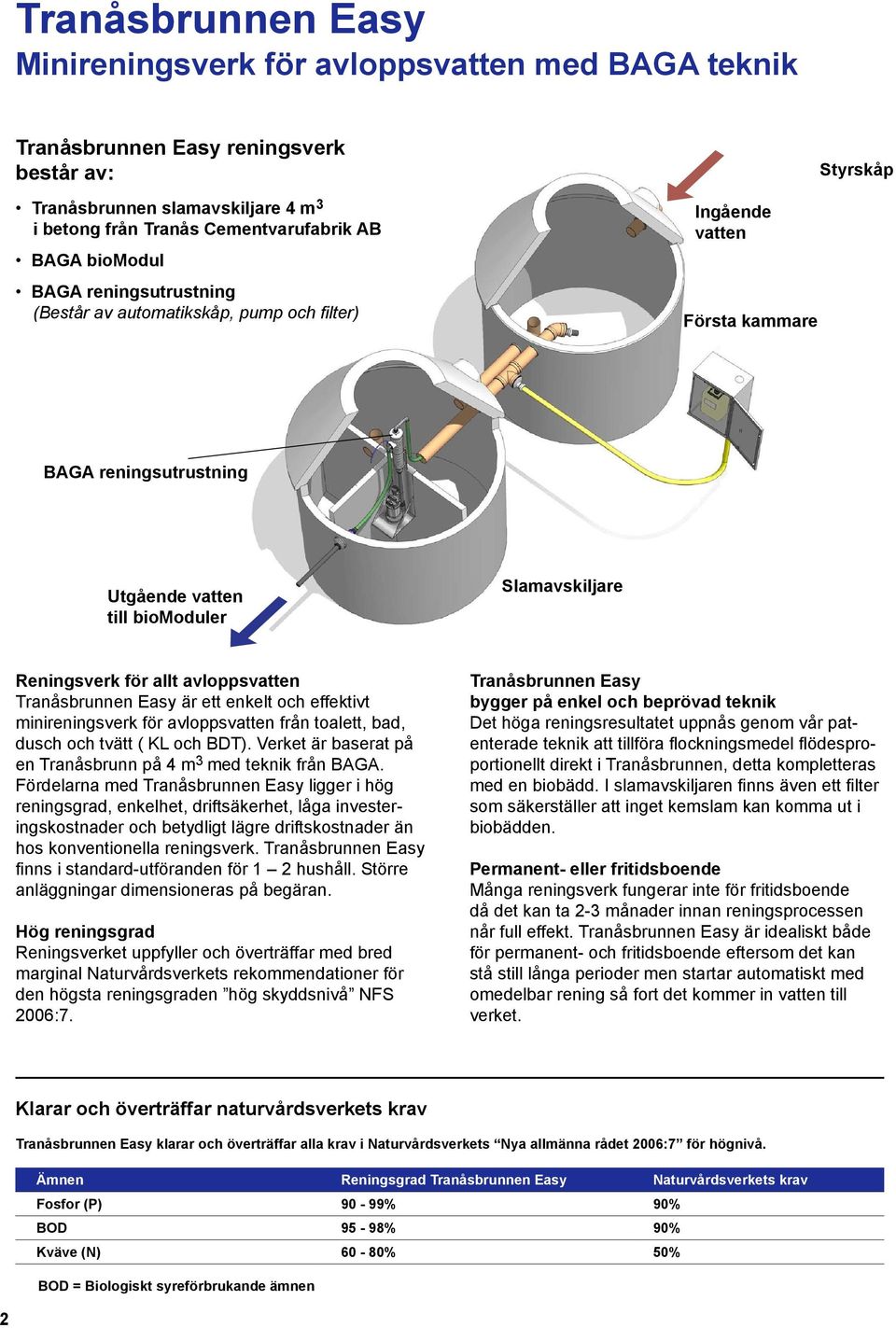

2 Tranåsbrunnen Easy Minireningsverk för avloppsvatten med BAGA teknik Tranåsbrunnen Easy reningsverk består av: Styrskåp Tranåsbrunnen slamavskiljare 4 m 3 i betong från Tranås Cementvarufabrik AB BAGA biomodul BAGA reningsutrustning (Består av automatikskåp, pump och filter) Ingående vatten Första kammare BAGA reningsutrustning Utgående vatten till biomoduler Slamavskiljare Reningsverk för allt avloppsvatten Tranåsbrunnen Easy är ett enkelt och effektivt minireningsverk för avloppsvatten från toalett, bad, dusch och tvätt ( KL och BDT). Verket är baserat på en Tranåsbrunn på 4 m 3 med teknik från BAGA. Fördelarna med Tranåsbrunnen Easy ligger i hög reningsgrad, enkelhet, driftsäkerhet, låga investeringskostnader och betydligt lägre driftskost nader än hos konventionella reningsverk. Tranåsbrunnen Easy finns i standard-utföranden för 1 2 hushåll. Större anläggningar dimensioneras på begäran. Hög reningsgrad Reningsverket uppfyller och överträffar med bred marginal Naturvårdsverkets rekommendationer för den högsta reningsgraden hög skyddsnivå NFS 2006:7. Tranåsbrunnen Easy bygger på enkel och beprövad teknik Det höga reningsresultatet uppnås genom vår patenterade teknik att tillföra flockningsmedel flödesproportionellt direkt i Tranåsbrunnen, detta kompletteras med en biobädd. I slamavskiljaren finns även ett filter som säkerställer att inget kemslam kan komma ut i biobädden. Permanent- eller fritidsboende Många reningsverk fungerar inte för fritidsboende då det kan ta 2-3 månader innan reningsprocessen når full effekt. Tranåsbrunnen Easy är idealiskt både för permanent- och fritidsboende eftersom det kan stå still långa perioder men startar automatiskt med omedelbar rening så fort det kommer in vatten till verket. Klarar och överträffar naturvårdsverkets krav Tranåsbrunnen Easy klarar och överträffar alla krav i Naturvårdsverkets Nya allmänna rådet 2006:7 för högnivå. Ämnen Reningsgrad Tranåsbrunnen Easy Naturvårdsverkets krav Fosfor (P) 90-99% 90% BOD 95-98% 90% Kväve (N) 60-80% 50% BOD = Biologiskt syreförbrukande ämnen 2

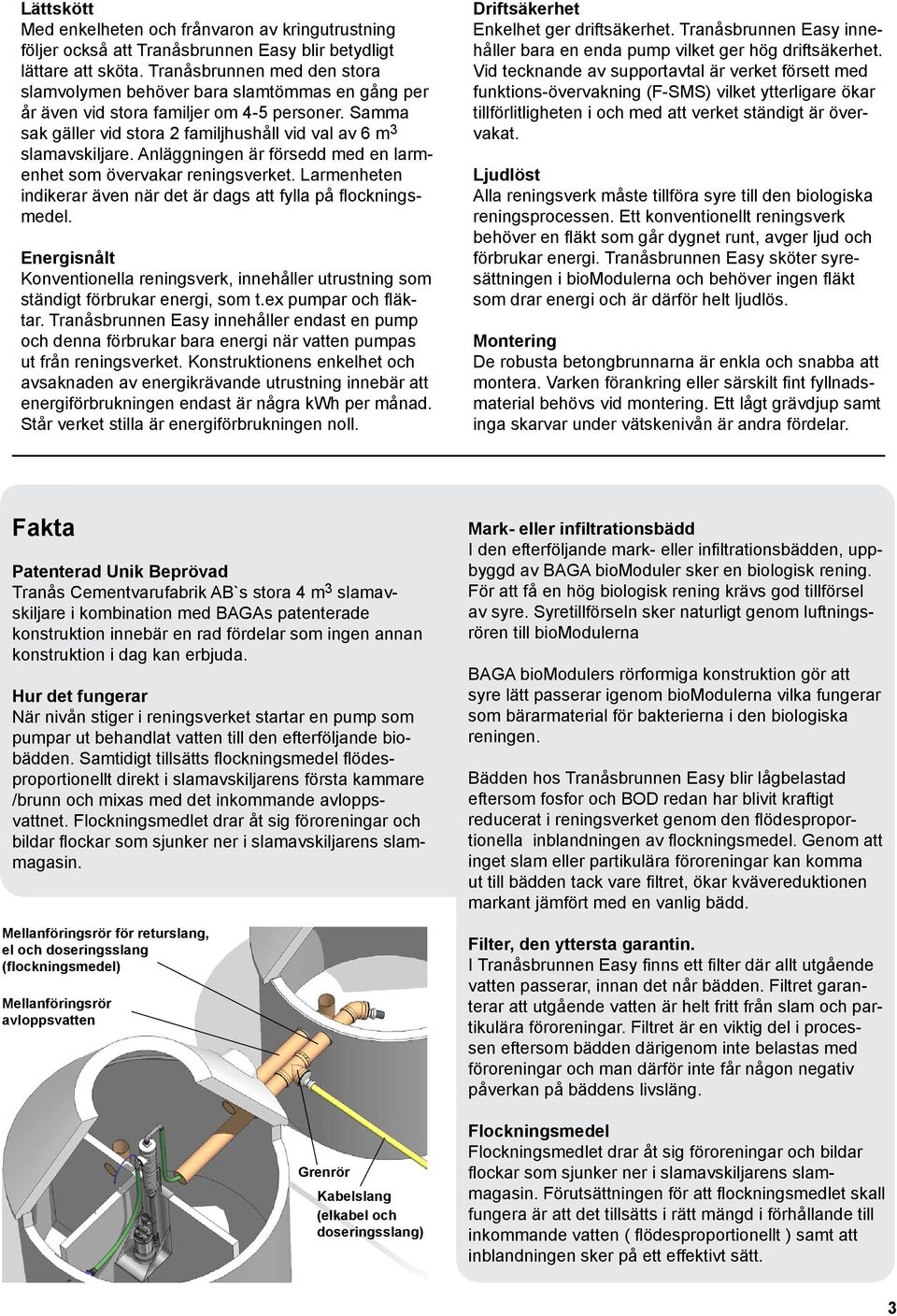

3 Lättskött Med enkelheten och frånvaron av kringutrustning följer också att Tranåsbrunnen Easy blir betydligt lättare att sköta. Tranåsbrunnen med den stora slamvolymen behöver bara slamtömmas en gång per år även vid stora familjer om 4-5 personer. Samma sak gäller vid stora 2 familjhushåll vid val av 6 m 3 slamavskiljare. Anläggningen är försedd med en larmenhet som övervakar reningsverket. Larmenheten indikerar även när det är dags att fylla på flockningsmedel. Energisnålt Konventionella reningsverk, innehåller utrustning som ständigt förbrukar energi, som t.ex pumpar och fläktar. Tranåsbrunnen Easy innehåller endast en pump och denna förbrukar bara energi när vatten pumpas ut från reningsverket. Konstruktionens enkelhet och avsaknaden av energikrävande utrustning innebär att energiförbrukningen endast är några kwh per månad. Står verket stilla är energiförbrukningen noll. Driftsäkerhet Enkelhet ger driftsäkerhet. Tranåsbrunnen Easy innehåller bara en enda pump vilket ger hög driftsäkerhet. Vid tecknande av supportavtal är verket försett med funktions-övervakning (F-SMS) vilket ytterligare ökar tillförlitligheten i och med att verket ständigt är övervakat. Ljudlöst Alla reningsverk måste tillföra syre till den biologiska reningsprocessen. Ett konventionellt reningsverk behöver en fläkt som går dygnet runt, avger ljud och förbrukar energi. Tranåsbrunnen Easy sköter syresättningen i biomodulerna och behöver ingen fläkt som drar energi och är därför helt ljudlös. Montering De robusta betongbrunnarna är enkla och snabba att montera. Varken förankring eller särskilt fint fyllnadsmaterial behövs vid montering. Ett lågt grävdjup samt inga skarvar under vätskenivån är andra fördelar. Fakta Patenterad Unik Beprövad Tranås Cementvarufabrik AB`s stora 4 m 3 slamavskiljare i kombination med BAGAs patenterade konstruktion innebär en rad fördelar som ingen annan konstruktion i dag kan erbjuda. Hur det fungerar När nivån stiger i reningsverket startar en pump som pumpar ut behandlat vatten till den efterföljande biobädden. Samtidigt tillsätts flockningsmedel flödesproportionellt direkt i slamavskiljarens första kammare /brunn och mixas med det inkommande avloppsvattnet. Flockningsmedlet drar åt sig föroreningar och bildar flockar som sjunker ner i slamavskiljarens slammagasin. Mellanföringsrör för returslang, el och doseringsslang (flockningsmedel) Mellanföringsrör avloppsvatten Grenrör Kabelslang (elkabel och doseringsslang) Mark- eller infiltrationsbädd I den efterföljande mark- eller infiltrationsbädden, uppbyggd av BAGA biomoduler sker en biologisk rening. För att få en hög biologisk rening krävs god tillförsel av syre. Syretillförseln sker naturligt genom luftningsrören till biomodulerna BAGA biomodulers rörformiga konstruktion gör att syre lätt passerar igenom biomodulerna vilka fungerar som bärarmaterial för bakterierna i den biologiska reningen. Bädden hos Tranåsbrunnen Easy blir lågbelastad eftersom fosfor och BOD redan har blivit kraftigt reducerat i reningsverket genom den flödesproportionella inblandningen av flockningsmedel. Genom att inget slam eller partikulära föroreningar kan komma ut till bädden tack vare filtret, ökar kvävereduktionen markant jämfört med en vanlig bädd. Filter, den yttersta garantin. I Tranåsbrunnen Easy finns ett filter där allt utgående vatten passerar, innan det når bädden. Filtret garanterar att utgående vatten är helt fritt från slam och partikulära föroreningar. Filtret är en viktig del i processen eftersom bädden därigenom inte belastas med föroreningar och man därför inte får någon negativ påverkan på bäddens livsläng. Flockningsmedel Flockningsmedlet drar åt sig föroreningar och bildar flockar som sjunker ner i slamavskiljarens slammagasin. Förutsättningen för att flockningsmedlet skall fungera är att det tillsätts i rätt mängd i förhållande till inkommande vatten ( flödesproportionellt ) samt att inblandningen sker på ett effektivt sätt. 3

4 Flödesproportionell inblandning I Tranåsbrunnen Easy tillsätts flockningsmedlet flödesproportionellt. Flockningsmedel mixas med det inkommande vattnet i första kammaren/brunnen. Detta resulterar i en mycket hög reningsreduktion samt minskad förbrukning av flockningsmedel. Pumpning Den integrerade pumpen pumpar ut till biobädden via en 40 mm PEM slang. Detta innebär att man inte behöver ha självfall till biobädden och att man även kan ha bädden långt ifrån reningsverket. Detta underlättar placeringen av biobädden. Pumpkapacitet - med PEM 40 slang Standardpump: KSH 05 Tillvalspump: KSH 10 Höjd m Längd m Längd m Bakteriehalt Utgående vatten från reningsverkets efterföljande mark eller infiltrationsbädd är av bättre badvattenkvalitet. Automatikskåp med plats för flockningsmedel Placering av skåpet är som standard ca 2 m från verket, men kan placeras upp till 30 m från verket. En längre doserslang och elkabel behöver då beställas. Provtagning I reningsverket på utgående vatten finns en provtagningsslang för kontroll av vattenkvaliten. Reningsprocessen i Tranåsbrunnen Easy är så effektiv att utgående vatten från verket är helt klart. Övervakning När verket fungerar normalt lyser GRÖN lampa. Om något fel skulle uppstå i anläggningen lyser RÖD lampa. Funktionsövervakningssystemet (F-SMS)* skickar då ett sms-meddelande till din telefon. Funktionsövervakning (F-SMS) BAGA sköter övervakningen av reningsverket via F-SMS funktionen. Du får sms meddelanden om verkets status till din telefon. Vid tecknande av supportavtal med BAGA erhåller du: Kontinuerlig övervakning av verkets funktioner Meddelanden till din telefon Information om anläggningens status Meddelar när flockningsmedlet börjar ta slut Automatiska leveranser av flockningsmedel Supportavtal Genom att Tranåsbrunnen Easy är så enkelt att sköta består serviceavtalet av ett egenkontrollprogram, reservdelar, telefonsupport, funktionsövervakning (F-SMS) samt funktions och processgaranti. Du kan enkelt själv hantera det minimum av skötsel som behövs, vilket sparar ytterligare kostnader. Serviceavtal tecknas genom BAGA Water Technology AB. Funktions och processgaranti BAGA lämnar en funktions och processgaranti vid tecknande av supportavtal, förutsatt att verket installeras, dokumenteras och sköts enligt angivna föreskrifter vid normal vattenkvalitet. Förhöjning av reningsverket Vid behov kan Tranåsbrunnen Easy förses med förhöjningsrör. Material Tranåsbrunnen Easy tillverkas i stålfiberbetong. Slamtömning Tranåsbrunnen Easy för 1 hushåll 4 m 3 samt för 2 hushåll 6 m 3 : slamtömning 1 gång/år. Reningsverk för 2 hushåll med 4 m 3 slamavskiljare: slamtömning 2 gång/år. * Obs! endast vid tecknande av supportavtal Automatikskåp 1-2 hushåll Automatikskåp med plats för flockningsmedel. Placering enligt ovan. Alternativt kan skåpet placeras upp till 30 m från reningsverket. 4

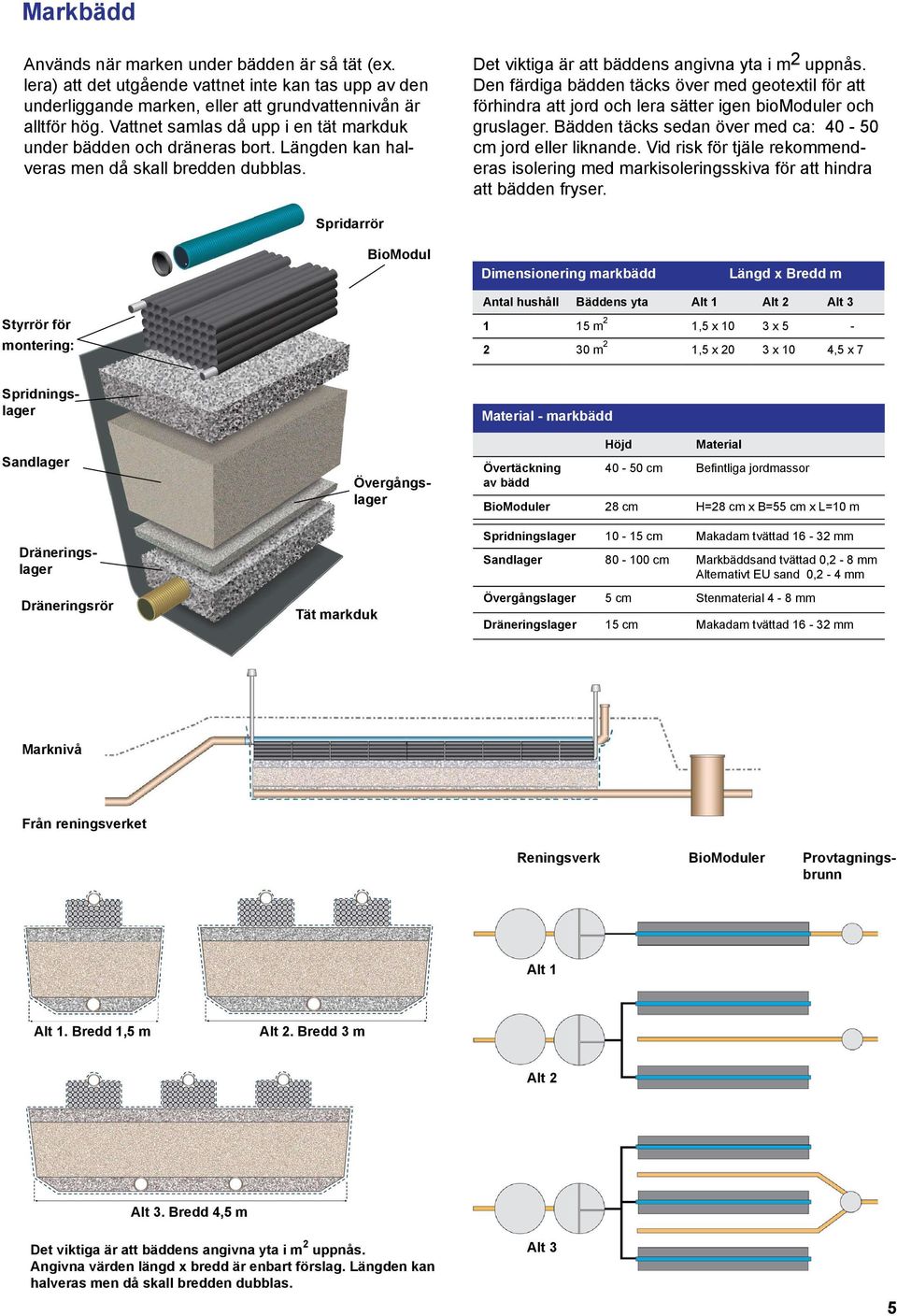

5 Markbädd Används när marken under bädden är så tät (ex. lera) att det utgående vattnet inte kan tas upp av den underliggande marken, eller att grundvattennivån är alltför hög. Vattnet samlas då upp i en tät markduk under bädden och dräneras bort. Längden kan halveras men då skall bredden dubblas. Det viktiga är att bäddens angivna yta i m 2 uppnås. Den färdiga bädden täcks över med geotextil för att förhindra att jord och lera sätter igen biomoduler och gruslager. Bädden täcks sedan över med ca: cm jord eller liknande. Vid risk för tjäle rekommenderas isolering med markisoleringsskiva för att hindra att bädden fryser. Spridarrör BioModul Dimensionering markbädd Längd x Bredd m Styrrör för montering: Antal hushåll Bäddens yta Alt 1 Alt 2 Alt m 2 1,5 x 10 3 x m 2 1,5 x 20 3 x 10 4,5 x 7 Spridningslager Sandlager Reningsverk BioModuler Provtagningsbrunn Dräneringslager Dräneringsrör Tät markduk Övergångslager Material - markbädd Övertäckning av bädd Höjd Material cm Befintliga jordmassor BioModuler 28 cm H=28 cm x B=55 cm x L=10 m Spridningslager cm Makadam tvättad mm Sandlager cm Markbäddsand tvättad 0,2-8 mm Alternativt EU sand 0,2-4 mm Övergångslager 5 cm Stenmaterial 4-8 mm Dräneringslager 15 cm Makadam tvättad mm Marknivå Från reningsverket Alt 1 Alt 1. Bredd 1,5 m Alt 2. Bredd 3 m Alt 2 Alt 3. Bredd 4,5 m Det viktiga är att bäddens angivna yta i m 2 uppnås. Angivna värden längd x bredd är enbart förslag. Längden kan halveras men då skall bredden dubblas. Alt 3 5

6 Infiltrationsbädd Infiltrationsbädd Används då markförhållandena är sådana att när utgående vatten har passerat bädden så kan det infiltreras ner i underliggande mark. Den färdiga bädden täcks över med geotextil för att förhindra att jord och lera sätter igen biomoduler och gruslager. Bädden täcks sedan över med cm jord eller liknande. Material - Infiltration Övertäckning av bädd Höjd Material cm Befintliga jordmassor BioModuler 28 cm H=28 cm x B=55 cm x L=10 m Spridningslager cm Makadam tvättad mm Sandlager cm Markbäddsand tvättad 0,2-8 mm Alternativt EU sand 0,2-4 mm Spridarrör BioModul Larm Styrrör för montering: Sandlager Ventilation Reningsverk Den medföljande geotextilen 12 x 4 m läggut över biomodulerna samt spridningslagret för att förhindra att föroreningar kommer in i bädden. Geotextillen läggs ovanför och runt sidorna av bädden Spridningslager Automatikskåp Marktyper Nedanstående figurer visar hur bäddens bredd anpassas efter markens förmåga att ta upp vatten vid olika marktyper. (Gällande ett hushåll, max 5 personer.) Bäddens yta Kvm Bredd x Längd m Fig x 10 Fig x 10 Fig x 10 Fig x 10 Fig. 1 Sand, grus, finsand, morän Fig. 2 Mo, morän Min. 30 cm Marklutning - avrinning Min. 30 cm Marklutning - avrinning Min. 2 m Min. 3 m Fig. 3 Silt, morän Fig. 4 Lera, silt (vid lera och silt används alltid geotextil för att förhindra inträngning av lera i bädden). Min. 30 cm Marklutning - avrinning Min. 30 cm Marklutning - avrinning Min. 4 m Min. 5 m 6

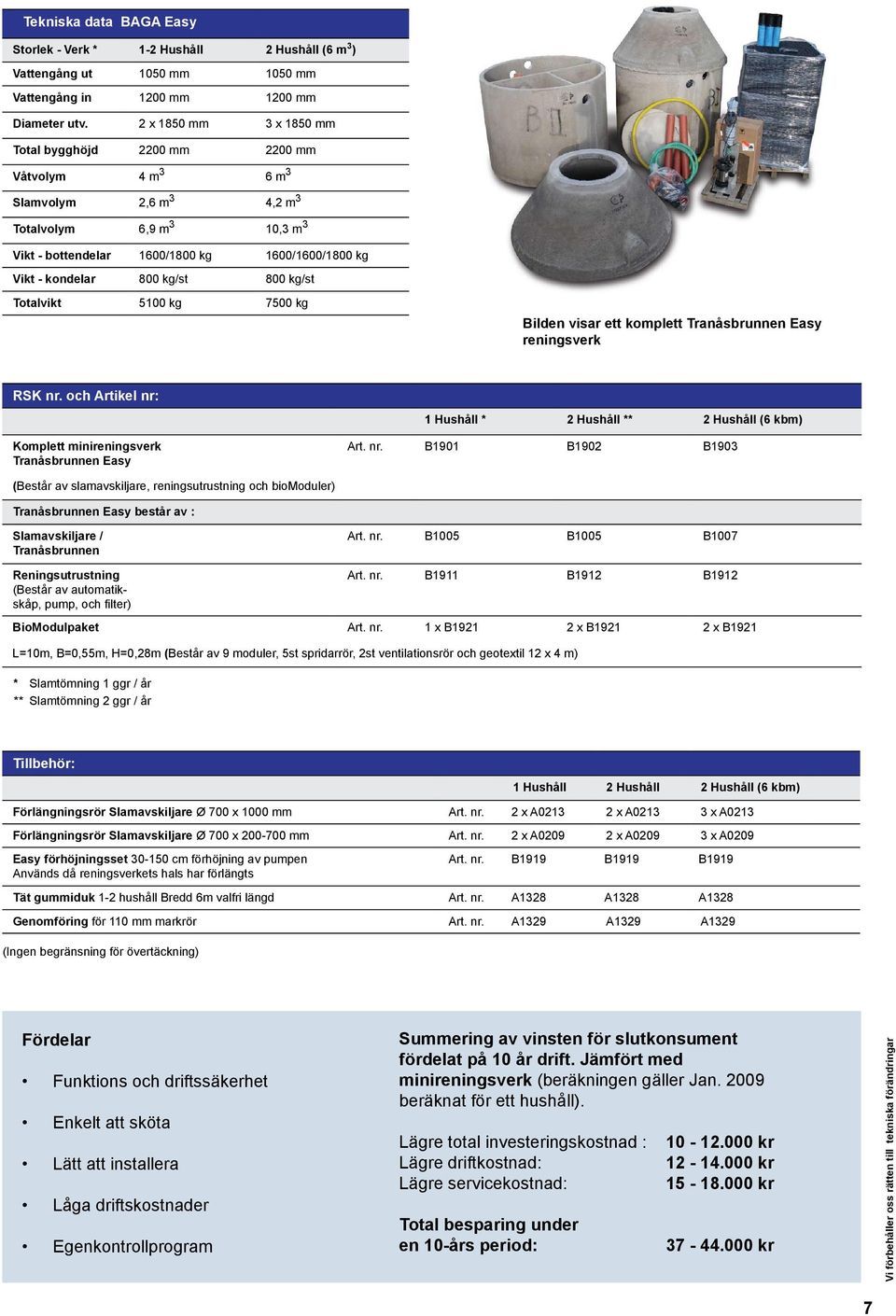

7 Tekniska data BAGA Easy Storlek - Verk * 1-2 Hushåll 2 Hushåll (6 m 3 ) Vattengång ut 1050 mm 1050 mm Vattengång in 1200 mm 1200 mm Diameter utv. 2 x 1850 mm 3 x 1850 mm Total bygghöjd 2200 mm 2200 mm Våtvolym 4 m 3 6 m 3 Slamvolym 2,6 m 3 4,2 m 3 Totalvolym 6,9 m 3 10,3 m 3 Vikt - bottendelar 1600/1800 kg 1600/1600/1800 kg Vikt - kondelar 800 kg/st 800 kg/st Totalvikt 5100 kg 7500 kg Bilden visar ett komplett Tranåsbrunnen Easy reningsverk RSK nr. och Artikel nr: Komplett minireningsverk Tranåsbrunnen Easy 1 Hushåll * 2 Hushåll ** 2 Hushåll (6 kbm) Art. nr. B1901 B1902 B1903 (Består av slamavskiljare, reningsutrustning och biomoduler) Tranåsbrunnen Easy består av : Slamavskiljare / Tranåsbrunnen Reningsutrustning (Består av automatikskåp, pump, och filter) Art. nr. B1005 B1005 B1007 Art. nr. B1911 B1912 B1912 BioModulpaket Art. nr. 1 x B x B x B1921 L=10m, B=0,55m, H=0,28m (Består av 9 moduler, 5st spridarrör, 2st ventilationsrör och geotextil 12 x 4 m) * Slamtömning 1 ggr / år ** Slamtömning 2 ggr / år Tillbehör: 1 Hushåll 2 Hushåll 2 Hushåll (6 kbm) Förlängningsrör Slamavskiljare Ø 700 x 1000 mm Art. nr. 2 x A x A x A0213 Förlängningsrör Slamavskiljare Ø 700 x mm Art. nr. 2 x A x A x A0209 Easy förhöjningsset cm förhöjning av pumpen Används då reningsverkets hals har förlängts Art. nr. B1919 B1919 B1919 Tät gummiduk 1-2 hushåll Bredd 6m valfri längd Art. nr. A1328 A1328 A1328 Genomföring för 110 mm markrör Art. nr. A1329 A1329 A1329 (Ingen begränsning för övertäckning) Fördelar Funktions och driftssäkerhet Enkelt att sköta Lätt att installera Låga driftskostnader Egenkontrollprogram Summering av vinsten för slutkonsument fördelat på 10 år drift. Jämfört med minireningsverk (beräkningen gäller Jan beräknat för ett hushåll). Lägre total investeringskostnad : Lägre driftkostnad: Lägre servicekostnad: Total besparing under en 10-års period: kr kr kr kr Vi förbehåller oss rätten till tekniska förändringar 7

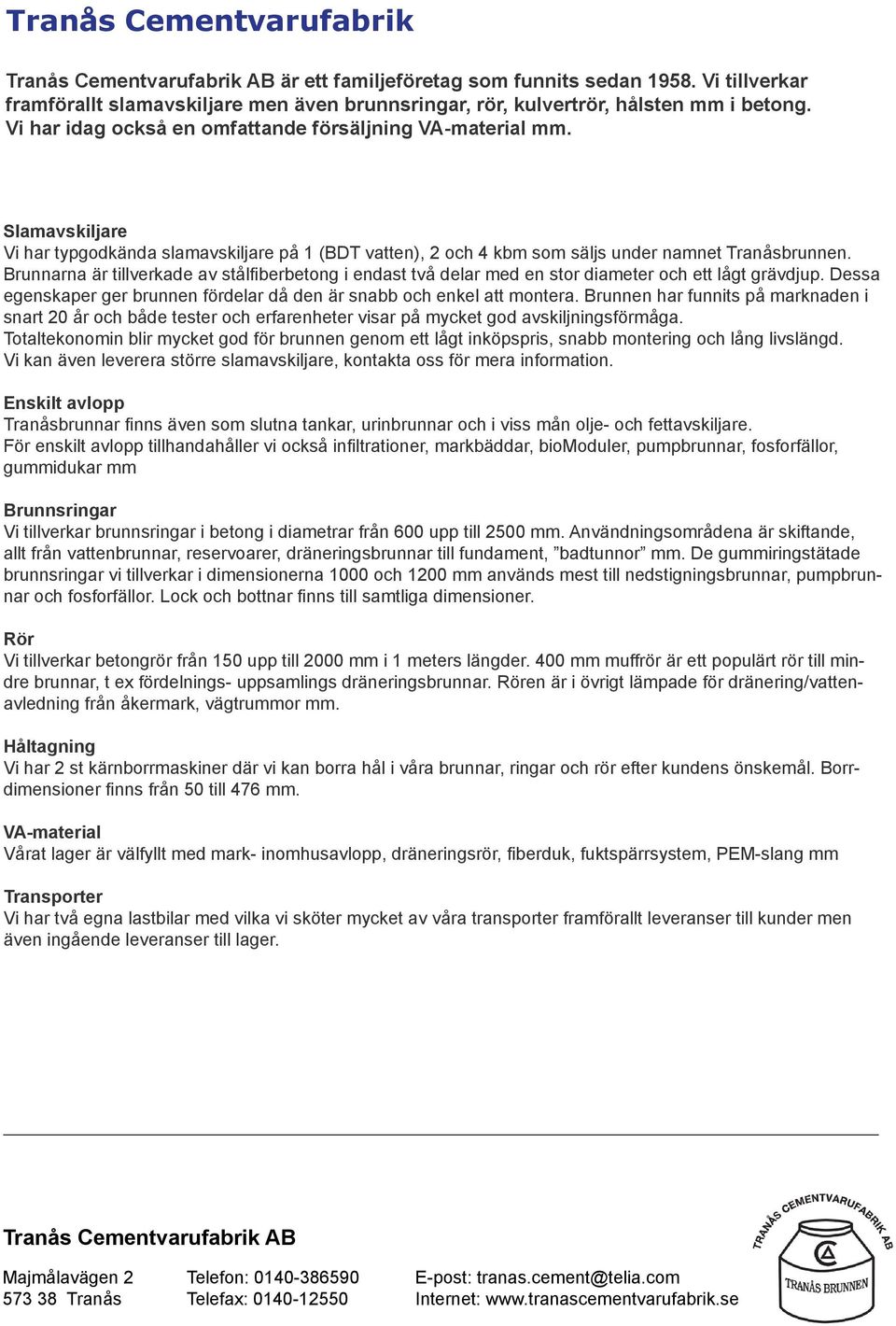

8 Tranås Cementvarufabrik Tranås Cementvarufabrik AB är ett familjeföretag som funnits sedan Vi tillverkar framförallt slamavskiljare men även brunnsringar, rör, kulvertrör, hålsten mm i betong. Vi har idag också en omfattande försäljning VA-material mm. Slamavskiljare Vi har typgodkända slamavskiljare på 1 (BDT vatten), 2 och 4 kbm som säljs under namnet Tranåsbrunnen. Brunnarna är tillverkade av stålfiberbetong i endast två delar med en stor diameter och ett lågt grävdjup. Dessa egenskaper ger brunnen fördelar då den är snabb och enkel att montera. Brunnen har funnits på marknaden i snart 20 år och både tester och erfarenheter visar på mycket god avskiljningsförmåga. Totaltekonomin blir mycket god för brunnen genom ett lågt inköpspris, snabb montering och lång livslängd. Vi kan även leverera större slamavskiljare, kontakta oss för mera information. Enskilt avlopp Tranåsbrunnar finns även som slutna tankar, urinbrunnar och i viss mån olje- och fettavskiljare. För enskilt avlopp tillhandahåller vi också infiltrationer, markbäddar, biomoduler, pumpbrunnar, fosforfällor, gummidukar mm Brunnsringar Vi tillverkar brunnsringar i betong i diametrar från 600 upp till 2500 mm. Användningsområdena är skiftande, allt från vattenbrunnar, reservoarer, dräneringsbrunnar till fundament, badtunnor mm. De gummiringstätade brunnsringar vi tillverkar i dimensionerna 1000 och 1200 mm används mest till nedstigningsbrunnar, pumpbrunnar och fosforfällor. Lock och bottnar finns till samtliga dimensioner. Rör Vi tillverkar betongrör från 150 upp till 2000 mm i 1 meters längder. 400 mm muffrör är ett populärt rör till mindre brunnar, t ex fördelnings- uppsamlings dräneringsbrunnar. Rören är i övrigt lämpade för dränering/vattenavledning från åkermark, vägtrummor mm. Håltagning Vi har 2 st kärnborrmaskiner där vi kan borra hål i våra brunnar, ringar och rör efter kundens önskemål. Borrdimensioner finns från 50 till 476 mm. VA-material Vårat lager är välfyllt med mark- inomhusavlopp, dräneringsrör, fiberduk, fuktspärrsystem, PEM-slang mm Transporter Vi har två egna lastbilar med vilka vi sköter mycket av våra transporter framförallt leveranser till kunder men även ingående leveranser till lager. Tranås Cementvarufabrik AB Majmålavägen 2 Telefon: E-post: tranas.cement@telia.com Tranås Telefax: Internet:
