1 PP PP PP PP MILJÖTENI FÖR BEHANDLING AV AVLOPPSVATTEN Uppsamling av sats 4 PA biokemiska minireningsverk: Småhus, fritidshus sida 2 Slambehandling 2. Bio-kemisk rening Gemensamma reningsverk sida 3 Reningsverk för byar, campingplatser mm sida 4 Installationsbilder sida 5 Andra alternativa reningsmetoder sida 6 larning MILJÖTENI Raita C ORIGINAL ENVIRONMENT

Bio-kemisk rening Gemensamma reningsverk sida 3 Reningsverk för byar, campingplatser mm

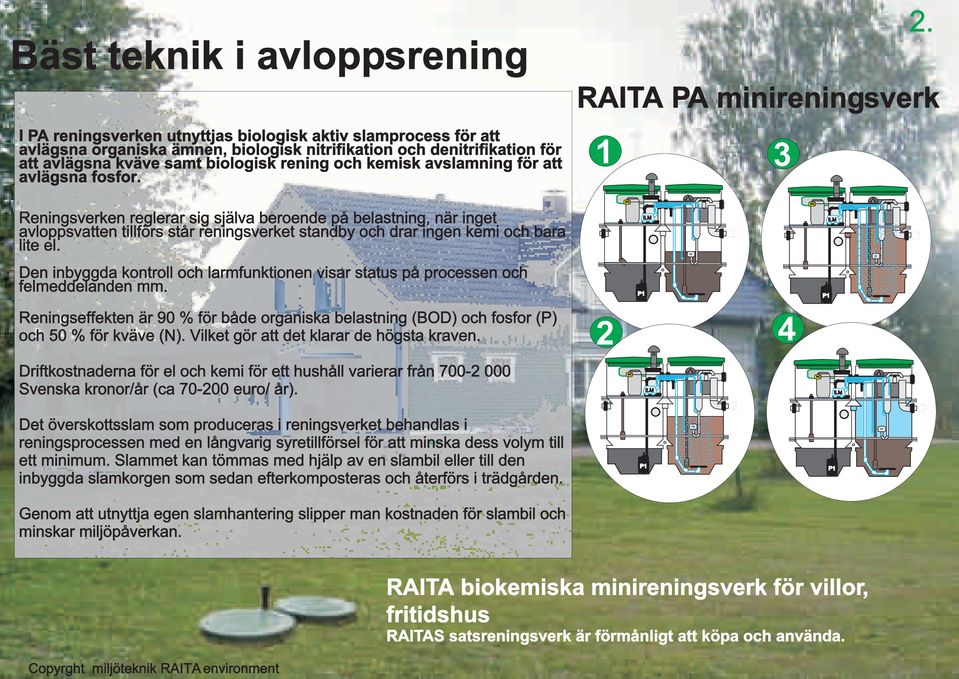

2 Bäst teknik i avloppsrening I PA reningsverken utnyttjas biologisk aktiv slamprocess för att avlägsna organiska ämnen, biologisk nitrifikation och denitrifikation för att avlägsna kväve samt biologisk rening och kemisk avslamning för att avlägsna fosfor. RAITA PA minireningsverk Reningsverken reglerar sig själva beroende på belastning, när inget avloppsvatten tillförs står reningsverket standby och drar ingen kemi och bara lite el. Den inbyggda kontroll och larmfunktionen visar status på processen och felmeddelanden mm. Reningseffekten är 90 % för både organiska belastning (BOD) och fosfor (P) och 50 % för kväve (N). Vilket gör att det klarar de högsta kraven. Driftkostnaderna för el och kemi för ett hushåll varierar från Svenska kronor/år (ca euro/ år). Det överskottsslam som produceras i reningsverket behandlas i reningsprocessen med en långvarig syretillförsel för att minska dess volym till ett minimum. Slammet kan tömmas med hjälp av en slambil eller till den inbyggda slamkorgen som sedan efterkomposteras och återförs i trädgården. Genom att utnyttja egen slamhantering slipper man kostnaden för slambil och minskar miljöpåverkan. 2 4 RAITA biokemiska minireningsverk för villor, fritidshus RAITAS satsreningsverk är förmånligt att köpa och använda.

Reningsverken reglerar sig själva beroende på belastning, när inget avloppsvatten tillförs står reningsverket standby och drar ingen kemi och bara lite el.

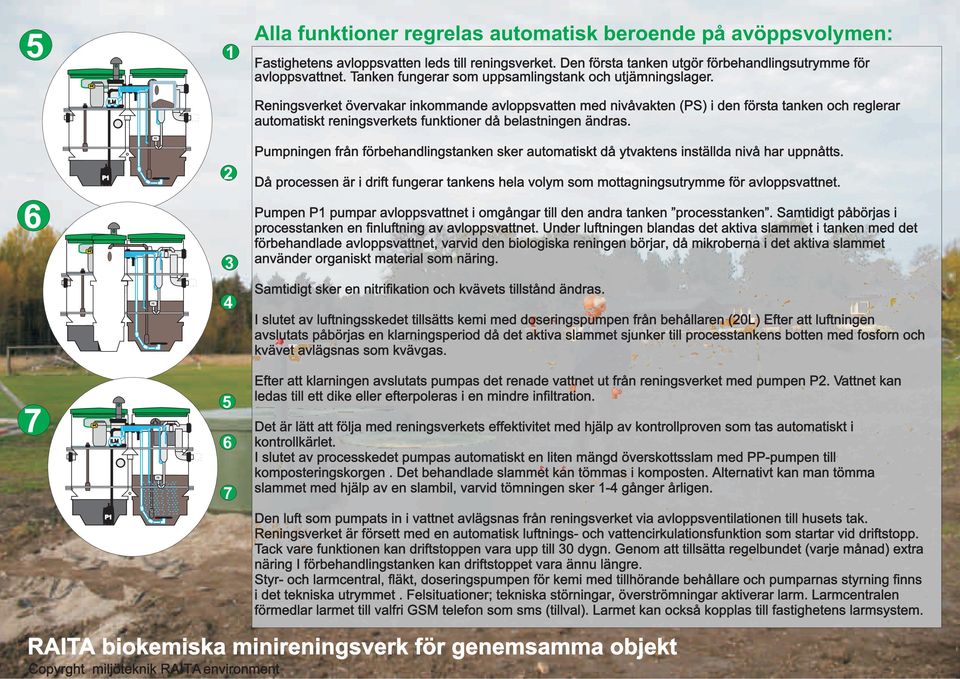

3 Alla funktioner regrelas automatisk beroende på avöppsvolymen: Fastighetens avloppsvatten leds till reningsverket. Den första tanken utgör förbehandlingsutrymme för avloppsvattnet. Tanken fungerar som uppsamlingstank och utjämningslager. Reningsverket övervakar inkommande avloppsvatten med nivåvakten (PS) i den första tanken och reglerar automatiskt reningsverkets funktioner då belastningen ändras. Pumpningen från förbehandlingstanken sker automatiskt då ytvaktens inställda nivå har uppnåtts. Då processen är i drift fungerar tankens hela volym som mottagningsutrymme för avloppsvattnet Pumpen pumpar avloppsvattnet i omgångar till den andra tanken processtanken. Samtidigt påbörjas i processtanken en finluftning av avloppsvattnet. Under luftningen blandas det aktiva slammet i tanken med det förbehandlade avloppsvattnet, varvid den biologiska reningen börjar, då mikroberna i det aktiva slammet använder organiskt material som näring. Samtidigt sker en nitrifikation och kvävets tillstånd ändras. I slutet av luftningsskedet tillsätts kemi med doseringspumpen från behållaren (20L) Efter att luftningen avslutats påbörjas en klarningsperiod då det aktiva slammet sjunker till processtankens botten med fosforn och kvävet avlägsnas som kvävgas. Efter att klarningen avslutats pumpas det renade vattnet ut från reningsverket med pumpen. Vattnet kan ledas till ett dike eller efterpoleras i en mindre infiltration. Det är lätt att följa med reningsverkets effektivitet med hjälp av kontrollproven som tas automatiskt i kontrollkärlet. I slutet av processkedet pumpas automatiskt en liten mängd överskottsslam med PP-pumpen till komposteringskorgen. Det behandlade slammet kan tömmas i komposten. Alternativt kan man tömma slammet med hjälp av en slambil, varvid tömningen sker 1-4 gånger årligen. Den luft som pumpats in i vattnet avlägsnas från reningsverket via avloppsventilationen till husets tak. Reningsverket är försett med en automatisk luftnings- och vattencirkulationsfunktion som startar vid driftstopp. Tack vare funktionen kan driftstoppen vara upp till 30 dygn. Genom att tillsätta regelbundet (varje månad) extra näring I förbehandlingstanken kan driftstoppet vara ännu längre. Styr- och larmcentral, fläkt, doseringspumpen för kemi med tillhörande behållare och pumparnas styrning finns i det tekniska utrymmet. Felsituationer; tekniska störningar, överströmningar aktiverar larm. Larmcentralen förmedlar larmet till valfri GSM telefon som sms (tillval). Larmet kan också kopplas till fastighetens larmsystem. RAITA biokemiska minireningsverk för genemsamma objekt

Reningsverket övervakar inkommande avloppsvatten med nivåvakten (PS) i den första tanken och reglerar automatiskt reningsverkets funktioner då belastningen ändras.

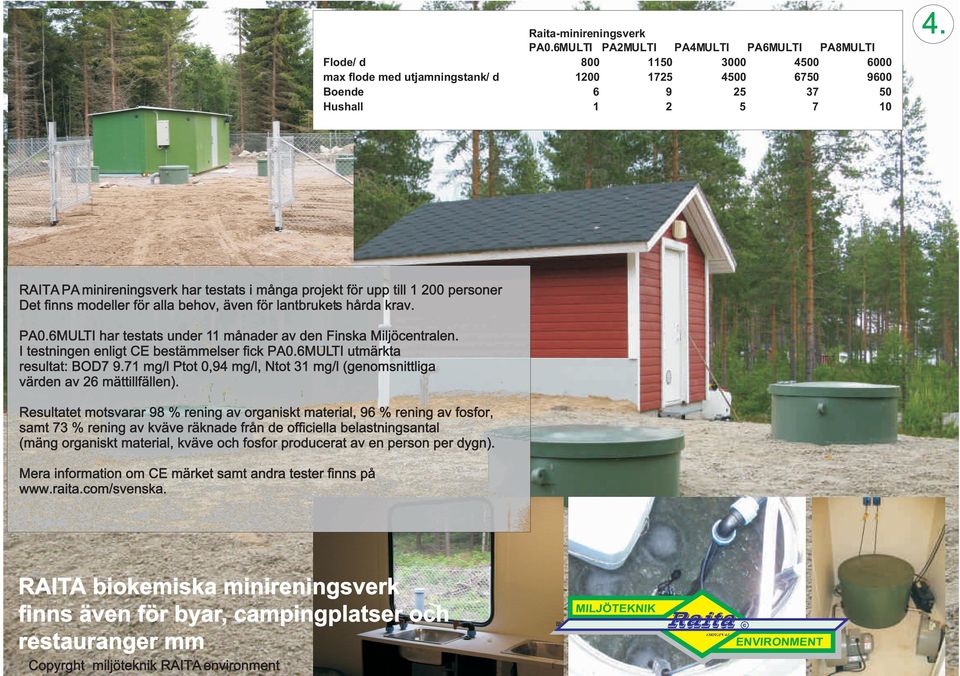

4 Flode/ d max flode med utjamningstank/ d Boende Hushall Raita-minireningsverk PA0.6MULTI PA2MULTI PA4MULTI PA6MULTI PA8MULTI RAITA PA minireningsverk har testats i många projekt för upp till personer Det finns modeller för alla behov, även för lantbrukets hårda krav. PA0.6MULTI har testats under 11 månader av den Finska Miljöcentralen. I testningen enligt CE bestämmelser fick PA0.6MULTI utmärkta resultat: BOD mg/l Ptot 0,94 mg/l, Ntot 31 mg/l (genomsnittliga värden av 26 mättillfällen). Resultatet motsvarar 98 % rening av organiskt material, 96 % rening av fosfor, samt 73 % rening av kväve räknade från de officiella belastningsantal (mäng organiskt material, kväve och fosfor producerat av en person per dygn). Mera information om CE märket samt andra tester finns på RAITA biokemiska minireningsverk finns även för byar, campingplatser och restauranger mm MILJÖTENI Raita C ORIGINAL ENVIRONMENT 4.

Det finns modeller för alla behov, även för lantbrukets hårda krav. PA0.6MULTI har testats under 11 månader av den Finska Miljöcentralen. I testningen enligt CE bestämmelser fick PA0.

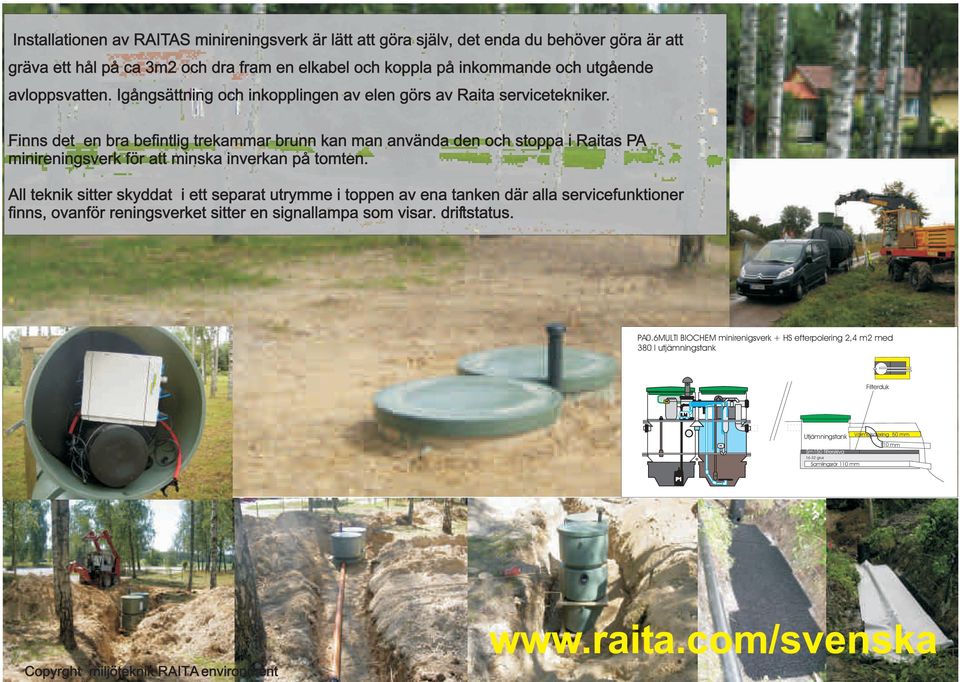

5 PP Installationen av RAITAS minireningsverk är lätt att göra själv, det enda du behöver göra är att gräva ett hål på ca 3m2 och dra fram en elkabel och koppla på inkommande och utgående avloppsvatten. Igångsättning och inkopplingen av elen görs av Raita servicetekniker. Finns det en bra befintlig trekammar brunn kan man använda den och stoppa i Raitas PA minireningsverk för att minska inverkan på tomten. All teknik sitter skyddat i ett separat utrymme i toppen av ena tanken där alla servicefunktioner finns, ovanför reningsverket sitter en signallampa som visar. driftstatus. PA0.6MULTI BIOCHEM minirenigsverk + HS efterpolering 2,4 m2 med 380 l utjämningstank Filterduk Utjämningstank Värmeisolering 50 mm Sm150 filterskiva grus Samlingsrör 110 mm 110 mm

Finns det en bra befintlig trekammar brunn kan man använda den och stoppa i Raitas PA minireningsverk för att minska inverkan på tomten.

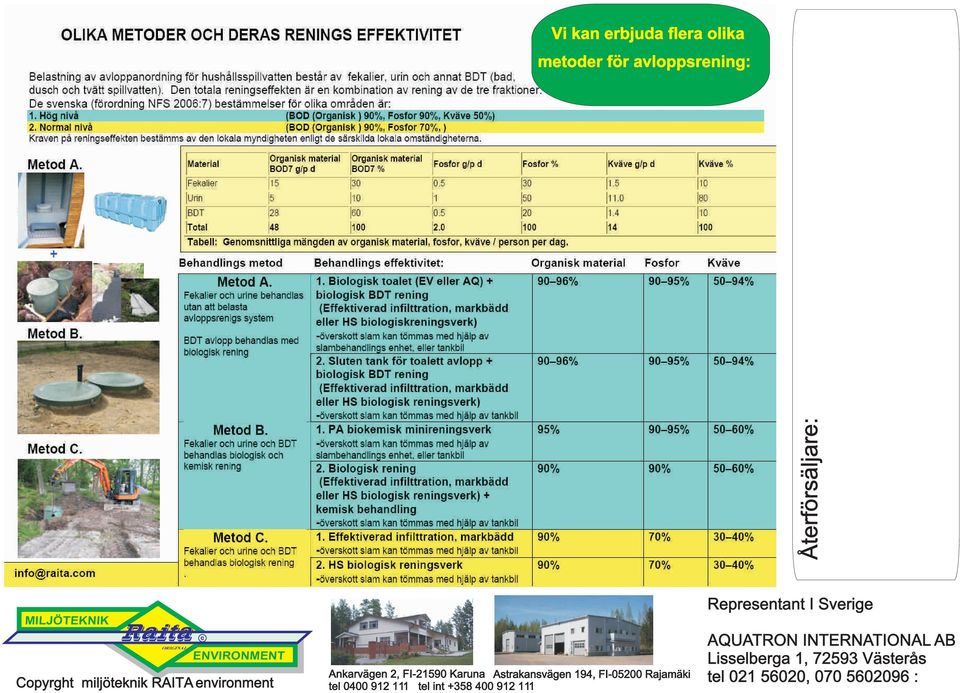

6 Vi kan erbjuda flera olika metoder för avloppsrening: Återförsäljare: MILJÖTENI Raita C ORIGINAL ENVIRONMENT Ankarvägen 2, FI aruna Astrakansvägen 194, FI Rajamäki tel tel int Representant I Sverige AQUATRON INTERNATIONAL AB Lisselberga 1, Västerås tel , :

FI-05200 Rajamäki tel 0400 912 111 tel int +358 400 912 111 Representant I
