1 Alliancefläktar 2010 Franke Futurum

2 Alliance Alliance Är en av Franke Futurum AB patenterad produkt som förbättrar ventilationen i köket och bygger på en samverkan mellan centralfläkten som ventilerar bostaden och Alliancefläkten som monteras ovan spisen i köket. Den innehåller ett spjäll som justeras för grundflöde. Finns för både villa/radhus med egen centralfläkt och för lägenheter med gemensam centralfläkt. Lägenheter En lägenhetsalliance är en produkt med egen motor och timerstyrt spjäll (spiskåpa med motor) som samarbetar med den centrala ventilationen i fastigheten. Fördelarna är bl.a. att den förbättrar luftkvaliteten, sänker systemtrycket och sänker energikostnaden. Hyresgästen är nöjdare då de kan styra köksfläkten själv. Systemet bör förberedas med en tryckstyrning av centralfläkten. Installationen skall installeras av en behörig fackman och efter installationen måste ventilationssystemet justeras in. Man kan inte installera Alliancer i enskilda lägenheter utan hela fastigheten måste byta samtidigt. Villa/Radhus Vid installation av Alliance sammankopplas köksfläkten elektriskt med befintlig centralfläkt. Båda motorerna styrs från ett reglage på Alliancenfläkten. Våtrumsventilationen kan ökas via en varvtalsökning av centralfläkten, fortfarande bibehålls grundventilationen i köket. Vid matlagning öppnas grundspjället helt och båda fläktmotorerna styrs på samma hastighet. Det finns 3 st lägen för matlagning/forcering. Installationen skall utföras av behörig elektriker.

Lägenheter En lägenhetsalliance är en produkt med egen motor och timerstyrt spjäll (spiskåpa med motor) som samarbetar med den centrala ventilationen i fastigheten. Fördelarna är bl.a. att den förbättrar luftkvaliteten, sänker systemtrycket och sänker energikostnaden.

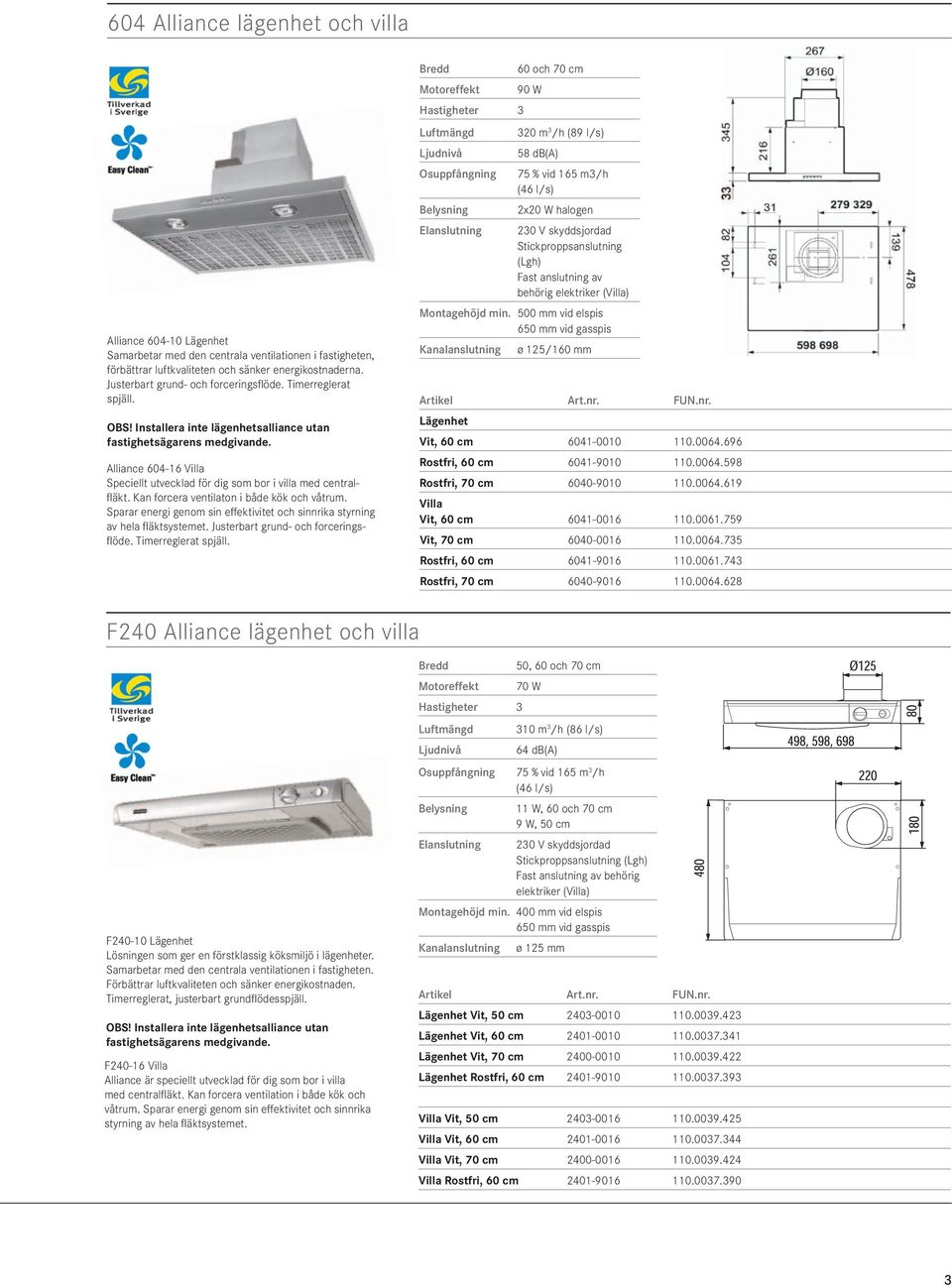

3 604 Alliance lägenhet och villa Alliance Lägenhet Samarbetar med den centrala ventilationen i fastigheten, förbättrar luftkvaliteten och sänker energikostnaderna. Justerbart grund- och forceringsflöde. Timerreglerat spjäll. Alliance Villa Speciellt utvecklad för dig som bor i villa med centralfläkt. Kan forcera ventilaton i både kök och våtrum. Sparar energi genom sin ef fektivitet och sinnrika styrning av hela fläktsystemet. Justerbart grund- och forceringsflöde. Timerreglerat spjäll. 60 och 70 cm Motoreffekt 90 W Osuppfångning Belysning Elanslutning 320 m 3 /h (89 l/s) 58 db(a) 75 % vid 165 m3/h (46 l/s) 2x20 W halogen 230 V skyddsjordad Stickproppsanslutning (Lgh) Fast anslutning av behörig elektriker (Villa) Montagehöjd min. 500 mm vid elspis Lägenhet Vit, 60 cm Rostfri, 60 cm Rostfri, 70 cm Villa Vit, 60 cm Vit, 70 cm Rostfri, 60 cm Rostfri, 70 cm F240 Alliance lägenhet och villa F Lägenhet Lösningen som ger en förstklassig köksmiljö i lägenheter. Samarbetar med den centrala ventilationen i fastigheten. Förbättrar luftkvaliteten och sänker energikostnaden. Timerreglerat, justerbart grundflödesspjäll. F Villa Alliance är speciellt utvecklad för dig som bor i villa med centralfläkt. Kan forcera ventilation i både kök och våtrum. Sparar energi genom sin ef fektivitet och sinnrika styrning av hela fläktsystemet. 50, 60 och 70 cm Motoreffekt 70 W 310 m 3 /h (86 l/s) 64 db(a) Osuppfångning 75 % vid 165 m 3 /h (46 l/s) Belysning 11 W, 60 och 70 cm 9 W, 50 cm Elanslutning 230 V skyddsjordad Stickproppsanslutning (Lgh) Fast anslutning av behörig elektriker (Villa) Montagehöjd min. 400 mm vid elspis Kanalanslutning ø 125 mm Lägenhet Vit, 50 cm Lägenhet Vit, 60 cm Lägenhet Vit, 70 cm Lägenhet Rostfri, 60 cm Villa Vit, 50 cm Villa Vit, 60 cm Villa Vit, 70 cm Villa Rostfri, 60 cm

Sparar energi genom sin ef fektivitet och sinnrika styrning av hela fläktsystemet. Justerbart grund- och forceringsflöde. Timerreglerat spjäll.

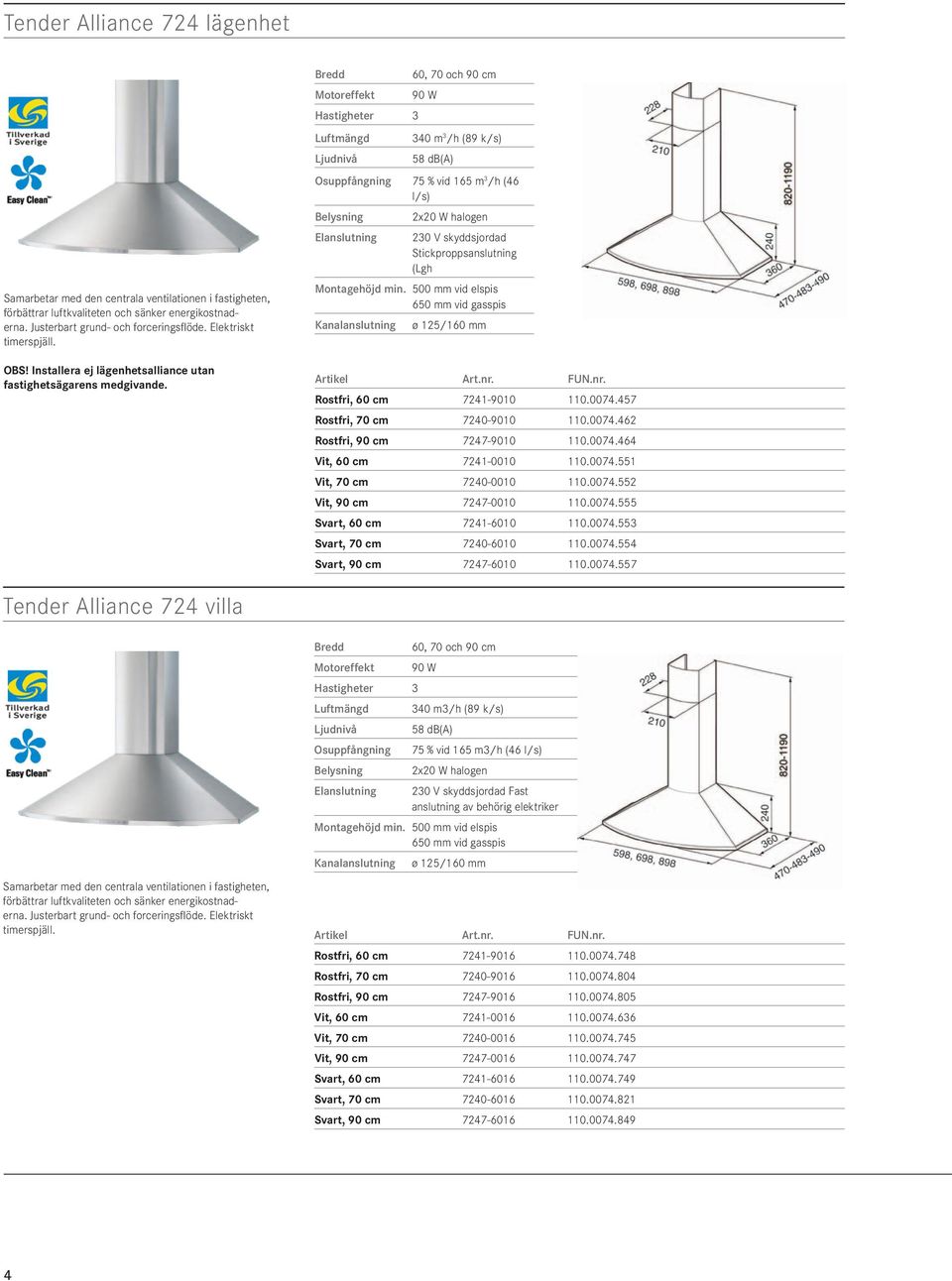

4 Tender Alliance 724 lägenhet Samarbetar med den centrala ventilationen i fastigheten, förbättrar luftkvaliteten och sänker energikostnaderna. Justerbart grund- och forceringsflöde. Elektriskt timerspjäll. OBS! Installera ej lägenhetsalliance utan Motoreffekt 60, 70 och 90 cm 90 W 340 m 3 /h (89 k/s) 58 db(a) Osuppfångning 75 % vid 165 m 3 /h (46 l/s) Belysning 2x20 W halogen Elanslutning 230 V skyddsjordad Stickproppsanslutning (Lgh Montagehöjd min. 500 mm vid elspis Rostfri, 60 cm Rostfri, 70 cm Rostfri, 90 cm Vit, 60 cm Vit, 70 cm Vit, 90 cm Svart, 60 cm Svart, 70 cm Svart, 90 cm Tender Alliance 724 villa Samarbetar med den centrala ventilationen i fastigheten, förbättrar luftkvaliteten och sänker energikostnaderna. Justerbart grund- och forceringsflöde. Elektriskt timerspjäll. 60, 70 och 90 cm Motoreffekt 90 W 340 m3/h (89 k/s) 58 db(a) Osuppfångning 75 % vid 165 m3/h (46 l/s) Belysning 2x20 W halogen Elanslutning 230 V skyddsjordad Fast anslutning av behörig elektriker Montagehöjd min. 500 mm vid elspis Rostfri, 60 cm Rostfri, 70 cm Rostfri, 90 cm Vit, 60 cm Vit, 70 cm Vit, 90 cm Svart, 60 cm Svart, 70 cm Svart, 90 cm

Installera ej lägenhetsalliance utan Motoreffekt 60, 70 och 90 cm 90 W 340 m 3 /h (89 k/s) 58 db(a) Osuppfångning 75 % vid 165 m 3 /h (46 l/s) Belysning 2x20 W halogen Elanslutning 230 V skyddsjordad

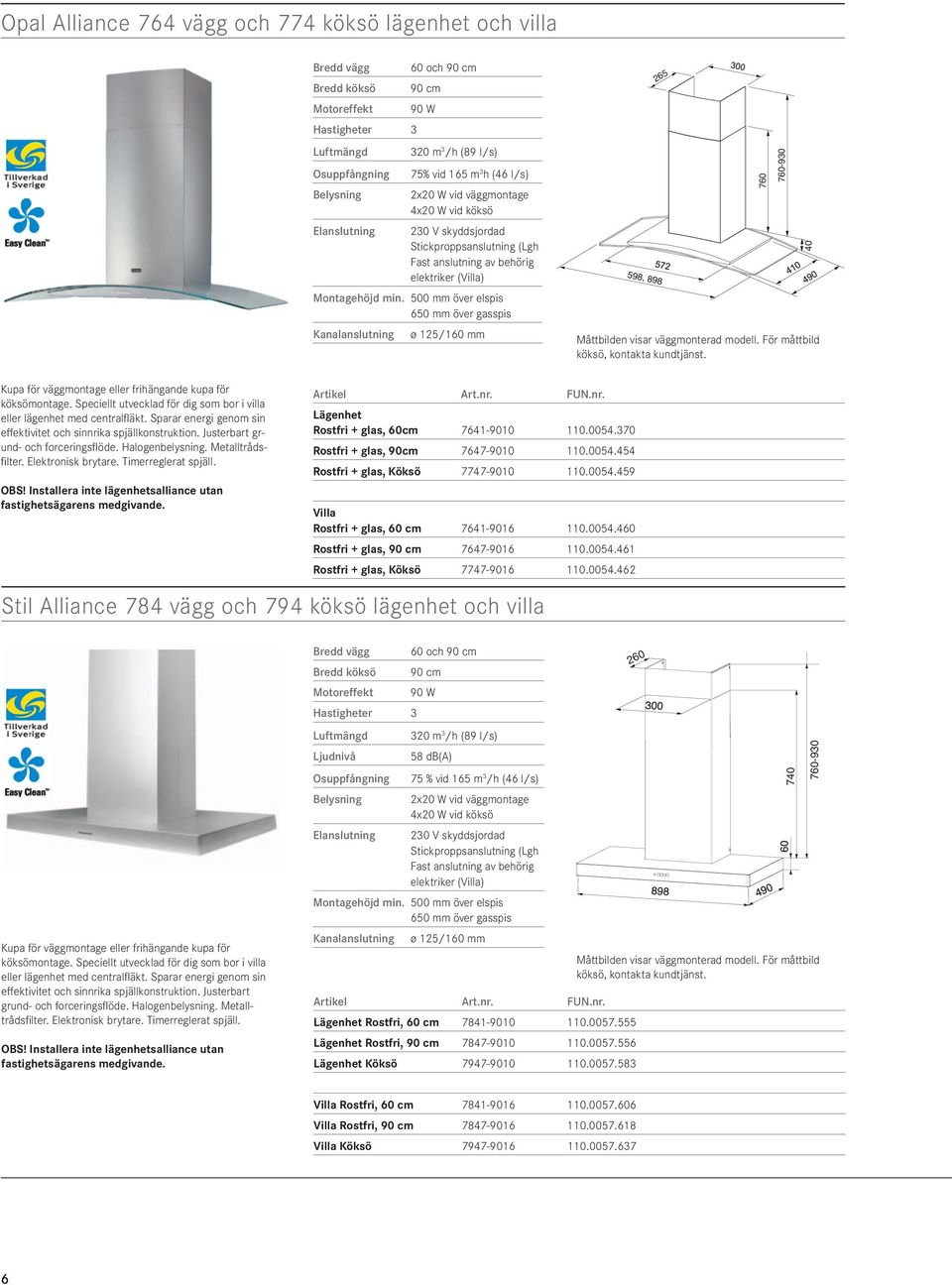

6 Opal Alliance 764 vägg och 774 köksö lägenhet och villa vägg 60 och 90 cm köksö 90 cm Motoreffekt 90 W Osuppfångning Belysning Elanslutning 320 m 3 /h (89 l/s) 75% vid 165 m 3 h (46 l/s) 2x20 W vid väggmontage 4x20 W vid köksö 230 V skyddsjordad Stickproppsanslutning (Lgh Fast anslutning av behörig elektriker (Villa) Montagehöjd min. 500 mm över elspis 650 mm över gasspis 598, Måttbilden visar väggmonterad modell. För måttbild köksö, kontakta kundtjänst. Kupa för väggmontage eller frihängande kupa för köksömontage. Speciellt utvecklad för dig som bor i villa eller lägenhet med centralfläkt. Sparar energi genom sin ef fektivitet och sinnrika spjällkonstruktion. Justerbart grund- och forceringsflöde. Halogenbelysning. Metalltrådsfilter. Elektronisk brytare. Timerreglerat spjäll. Lägenhet Rostfri + glas, 60cm Rostfri + glas, 90cm Rostfri + glas, Köksö Villa Rostfri + glas, 60 cm Rostfri + glas, 90 cm Rostfri + glas, Köksö Stil Alliance 784 vägg och 794 köksö lägenhet och villa Kupa för väggmontage eller frihängande kupa för köksömontage. Speciellt utvecklad för dig som bor i villa eller lägenhet med centralfläkt. Sparar energi genom sin ef fektivitet och sinnrika spjällkonstruktion. Justerbart grund- och forceringsflöde. Halogenbelysning. Metalltrådsfilter. Elektronisk brytare. Timerreglerat spjäll. vägg 60 och 90 cm köksö 90 cm Motoreffekt 90 W Osuppfångning Belysning Elanslutning 320 m 3 /h (89 l/s) 58 db(a) 75 % vid 165 m 3 /h (46 l/s) 2x20 W vid väggmontage 4x20 W vid köksö 230 V skyddsjordad Stickproppsanslutning (Lgh Fast anslutning av behörig elektriker (Villa) Montagehöjd min. 500 mm över elspis 650 mm över gasspis Lägenhet Rostfri, 60 cm Lägenhet Rostfri, 90 cm Lägenhet Köksö Måttbilden visar väggmonterad modell. För måttbild köksö, kontakta kundtjänst. Villa Rostfri, 60 cm Villa Rostfri, 90 cm Villa Köksö

500 mm över elspis 650 mm över gasspis 598, 898 265 760 760-930 40 Måttbilden visar väggmonterad modell. För måttbild köksö, kontakta kundtjänst.

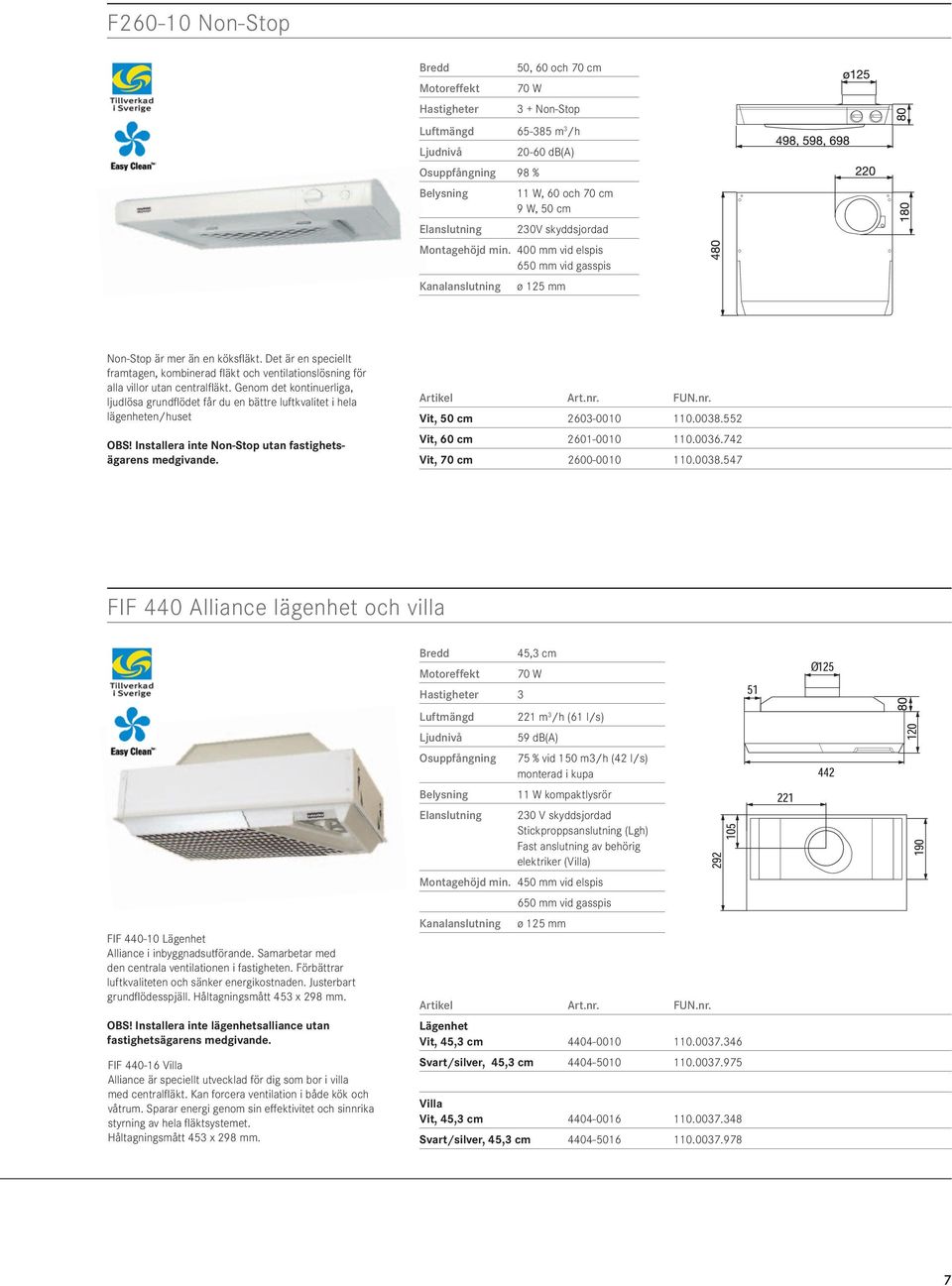

7 F Non-Stop Motoreffekt Hastigheter 50, 60 och 70 cm 70 W 3 + Non-Stop m 3 /h Osuppfångning 98 % db(a) Belysning 11 W, 60 och 70 cm 9 W, 50 cm Elanslutning 230V skyddsjordad Montagehöjd min. 400 mm vid elspis Kanalanslutning ø 125 mm Non-Stop är mer än en köksfläkt. Det är en speciellt fram tagen, kombinerad fläkt och ventilations lösning för alla villor utan centralfläkt. Genom det kontinuerliga, ljudlösa grundflödet får du en bättre luftkvalitet i hela lägenheten/huset OBS! Installera inte Non-Stop utan fastighetsägarens medgivande. Vit, 50 cm Vit, 60 cm Vit, 70 cm FIF 440 Alliance lägenhet och villa FIF Lägenhet Alliance i inbyggnadsutförande. Samarbetar med den centrala ventilationen i fastigheten. Förbättrar luftkvaliteten och sänker energikostnaden. Justerbart grundflödesspjäll. Håltagningsmått 453 x 298 mm. FIF Villa Alliance är speciellt utvecklad för dig som bor i villa med centralfläkt. Kan forcera ventilation i både kök och våtrum. Sparar energi genom sin ef fektivitet och sinnrika styrning av hela fläktsystemet. Håltagningsmått 453 x 298 mm. 45,3 cm Motoreffekt 70 W 221 m 3 /h (61 l/s) 59 db(a) Osuppfångning 75 % vid 150 m3/h (42 l/s) monterad i kupa Belysning 11 W kompaktlysrör Elanslutning 230 V skyddsjordad Stickproppsanslutning (Lgh) Fast anslutning av behörig elektriker (Villa) Montagehöjd min. 450 mm vid elspis Kanalanslutning ø 125 mm Lägenhet Vit, 45,3 cm Svart/silver, 45,3 cm Villa Vit, 45,3 cm Svart/silver, 45,3 cm

Det är en speciellt fram tagen, kombinerad fläkt och ventilations lösning för alla villor utan centralfläkt.

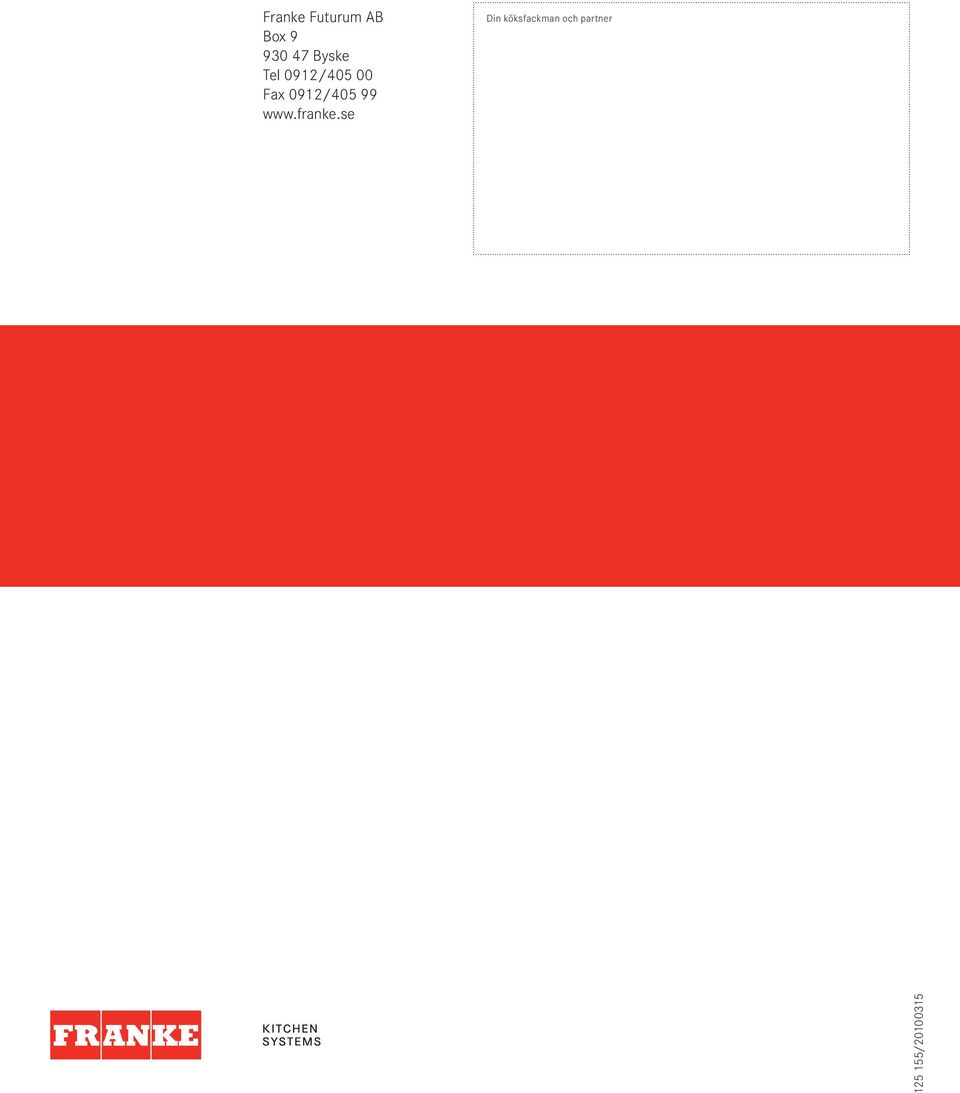

8 Franke Futurum AB Box Byske Tel 0912/ Fax 0912/ Din köksfackman och partner /
