1 Bibliotekshyllor - SYSCO Library Tekniskt datablad POST- & KÄLLSORTERING BRAND- & SÄKERHETSSKÅP MÖBLER OCH FÖRVARING FÖR KONTOR ARKIV BIBLIOTEK MUSEUM LAGERINREDNING

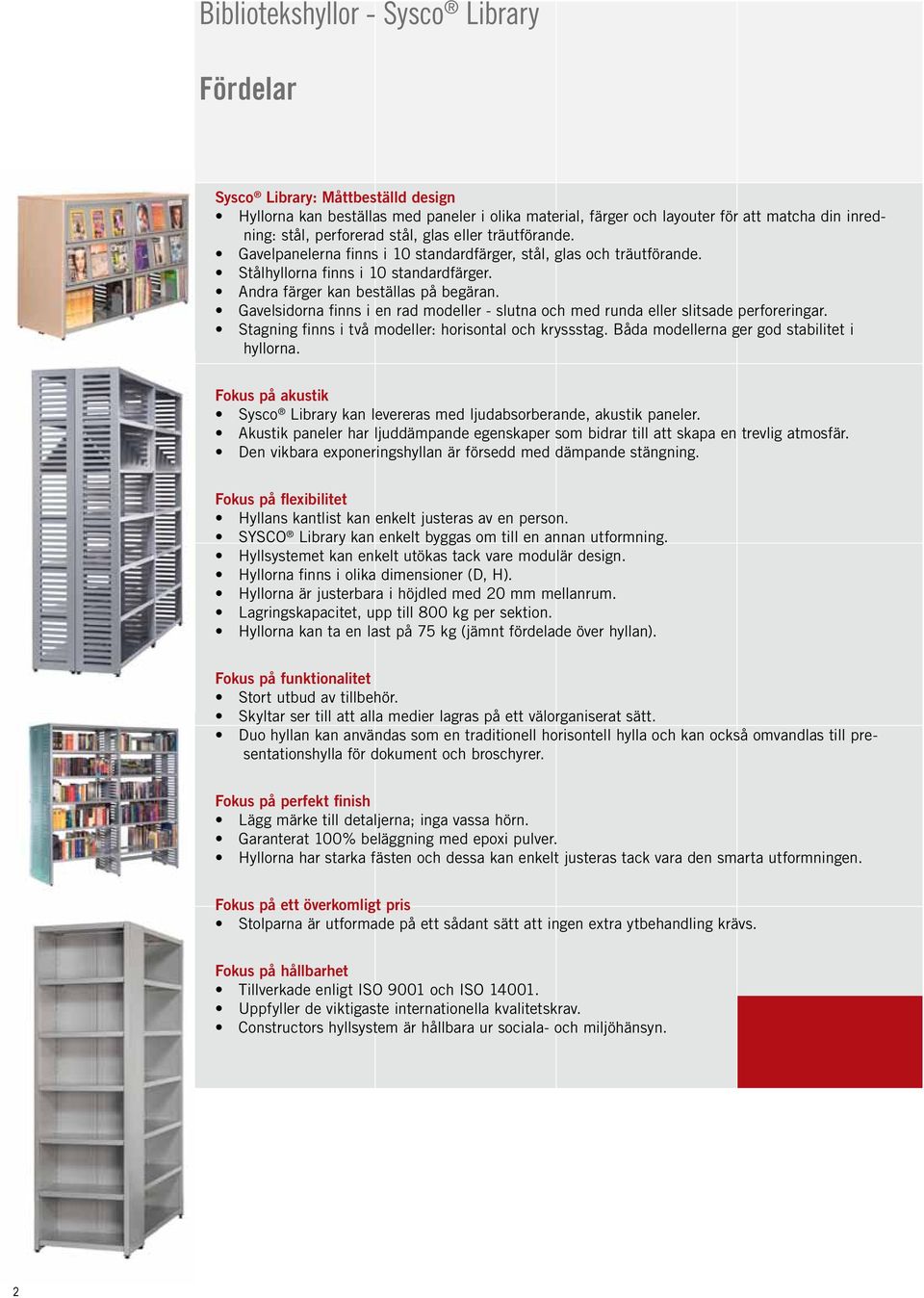

2 Fördelar : Måttbeställd design Hyllorna kan beställas med paneler i olika material, färger och layouter för att matcha din inredning: stål, perforerad stål, glas eller träutförande. Gavelpanelerna finns i 10 standardfärger, stål, glas och träutförande. Stålhyllorna finns i 10 standardfärger. Andra färger kan beställas på begäran. Gavelsidorna finns i en rad modeller - slutna och med runda eller slitsade perforeringar. Stagning finns i två modeller: horisontal och kryssstag. Båda modellerna ger god stabilitet i hyllorna. Fokus på akustik kan levereras med ljudabsorberande, akustik paneler. Akustik paneler har ljuddämpande egenskaper som bidrar till att skapa en trevlig atmosfär. Den vikbara exponeringshyllan är försedd med dämpande stängning. Fokus på flexibilitet Hyllans kantlist kan enkelt justeras av en person. SYSCO Library kan enkelt byggas om till en annan utformning. Hyllsystemet kan enkelt utökas tack vare modulär design. Hyllorna finns i olika dimensioner (D, H). Hyllorna är justerbara i höjdled med 20 mm mellanrum. Lagringskapacitet, upp till 800 kg per sektion. Hyllorna kan ta en last på 75 kg (jämnt fördelade över hyllan). Fokus på funktionalitet Stort utbud av tillbehör. Skyltar ser till att alla medier lagras på ett välorganiserat sätt. Duo hyllan kan användas som en traditionell horisontell hylla och kan också omvandlas till presentationshylla för dokument och broschyrer. Fokus på perfekt finish Lägg märke till detaljerna; inga vassa hörn. Garanterat 100% beläggning med epoxi pulver. Hyllorna har starka fästen och dessa kan enkelt justeras tack vara den smarta utformningen. Fokus på ett överkomligt pris Stolparna är utformade på ett sådant sätt att ingen extra ytbehandling krävs. Fokus på hållbarhet Tillverkade enligt ISO 9001 och ISO Uppfyller de viktigaste internationella kvalitetskrav. Constructors hyllsystem är hållbara ur sociala- och miljöhänsyn. 2

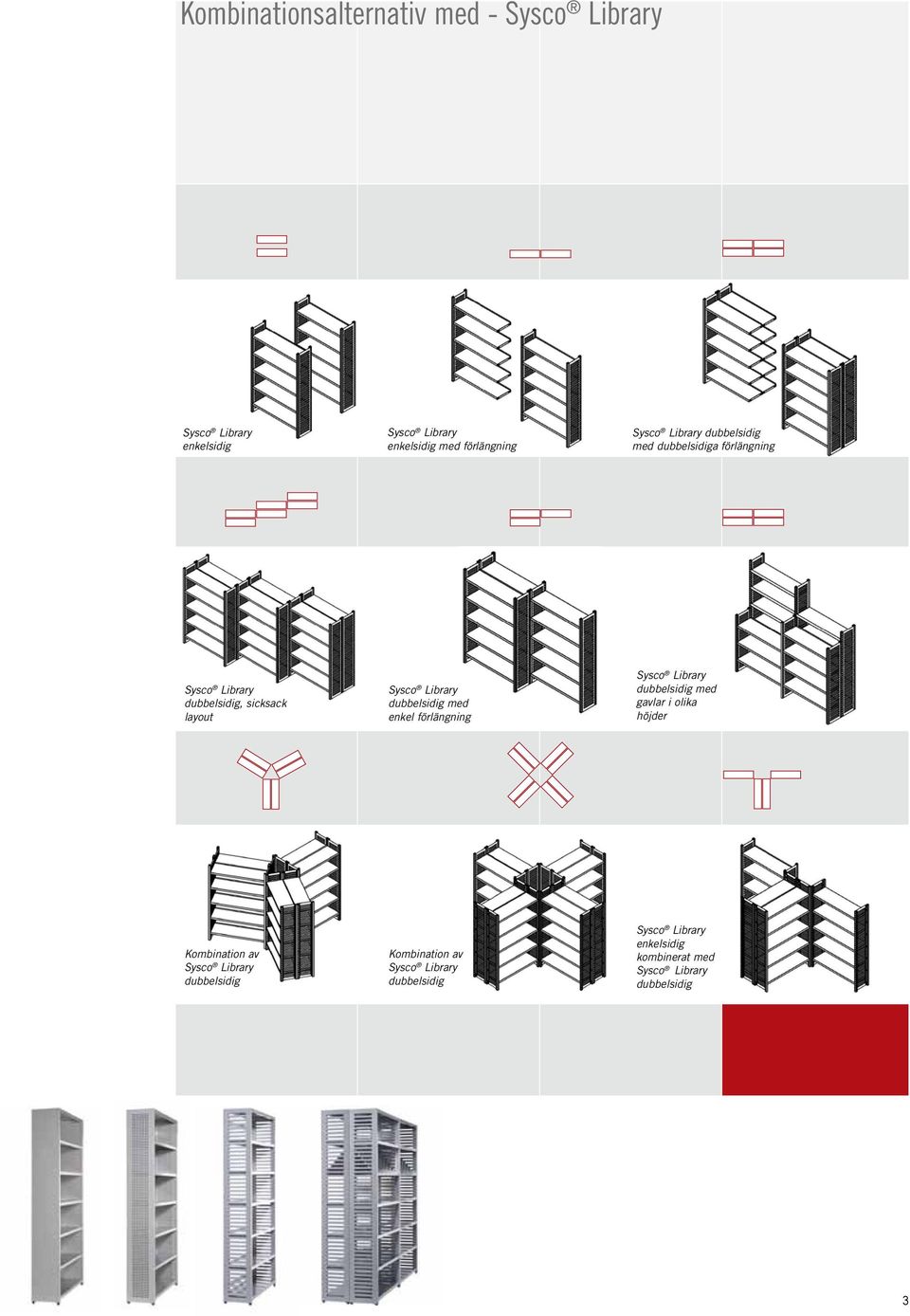

3 Kombinationsalternativ med - enkelsidig enkelsidig med förlängning dubbelsidig med dubbelsidiga förlängning dubbelsidig, sicksack layout dubbelsidig med enkel förlängning dubbelsidig med gavlar i olika höjder Kombination av dubbelsidig Kombination av dubbelsidig enkelsidig kombinerat med dubbelsidig 3

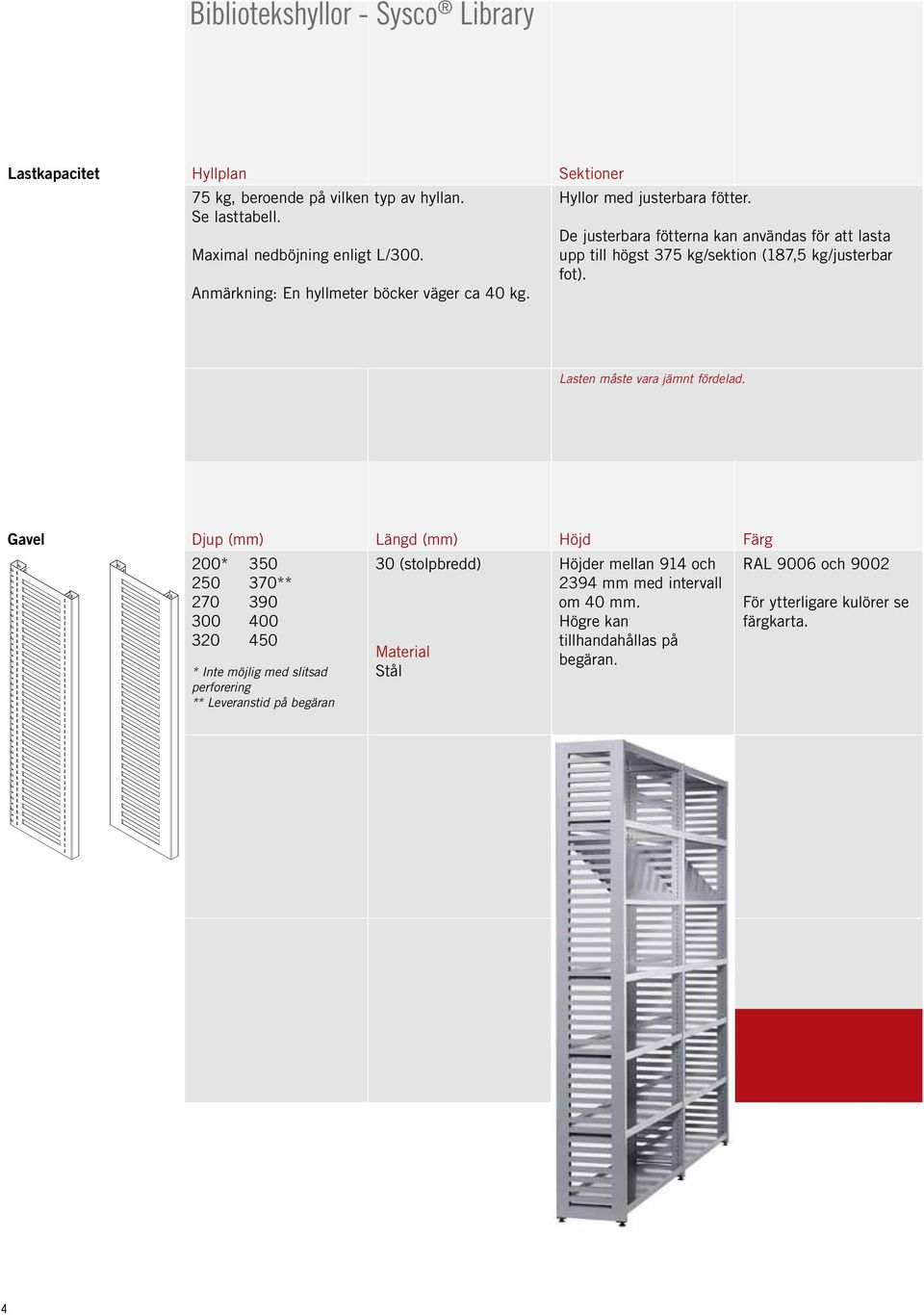

4 Lastkapacitet Hyllplan Sektioner 75 kg, beroende på vilken typ av hyllan. Se lasttabell. Maximal nedböjning enligt L/300. Hyllor med justerbara fötter. De justerbara fötterna kan användas för att lasta upp till högst 375 kg/sektion (187,5 kg/justerbar fot). Anmärkning: En hyllmeter böcker väger ca 40 kg. Lasten måste vara jämnt fördelad. Gavel Djup (mm) Längd (mm) Höjd Färg 200* (stolpbredd) Höjder mellan 914 och ** 2394 mm med intervall om 40 mm Högre kan tillhandahållas på begäran. * Inte möjlig med slitsad perforering ** Leveranstid på begäran Material Stål 4

5 Gavel modeller Mellangavel Slät yttergavel Perforerad mellangavel Perforerad yttergavel Standard gavel. Hyllor och andra tillbehör kan monteras på båda sidor om gaveln. Denna modell kan användas som slutgavel vid ett system och därmed även fungerar som front. Montering av hyllor och andra tillbehör kan endast ske på insidan av gaveln. Denna perforerade gavel erbjuder möjligheten att montera hyllor och andra tillbehör på båda sidor om gaveln. Gaveln är perforerad med runda hål (Ø 12 mm). Denna perforerade gavel (runt hål Ø 12 mm) kan användas som slutgavel vid ett system och därmed även fungera som front. Montering av hyllor och andra tillbehör kan endast ske på insidan av gaveln. Slitsad mellangavel Slitsad yttergavel Färg Denna slitsade gavel erbjuder möjligheten att montera hyllor och andra tillbehör på båda sidor om gaveln. Denna slitsade gavel (rektangulära hål 20 mm hög, bredd beroende på gaveldjup) kan användas som slutgavel till ett system. Gaveln kan också fungera som front. Montering av hyllor och andra tillbehör kan endast ske på insidan av gaveln. 5

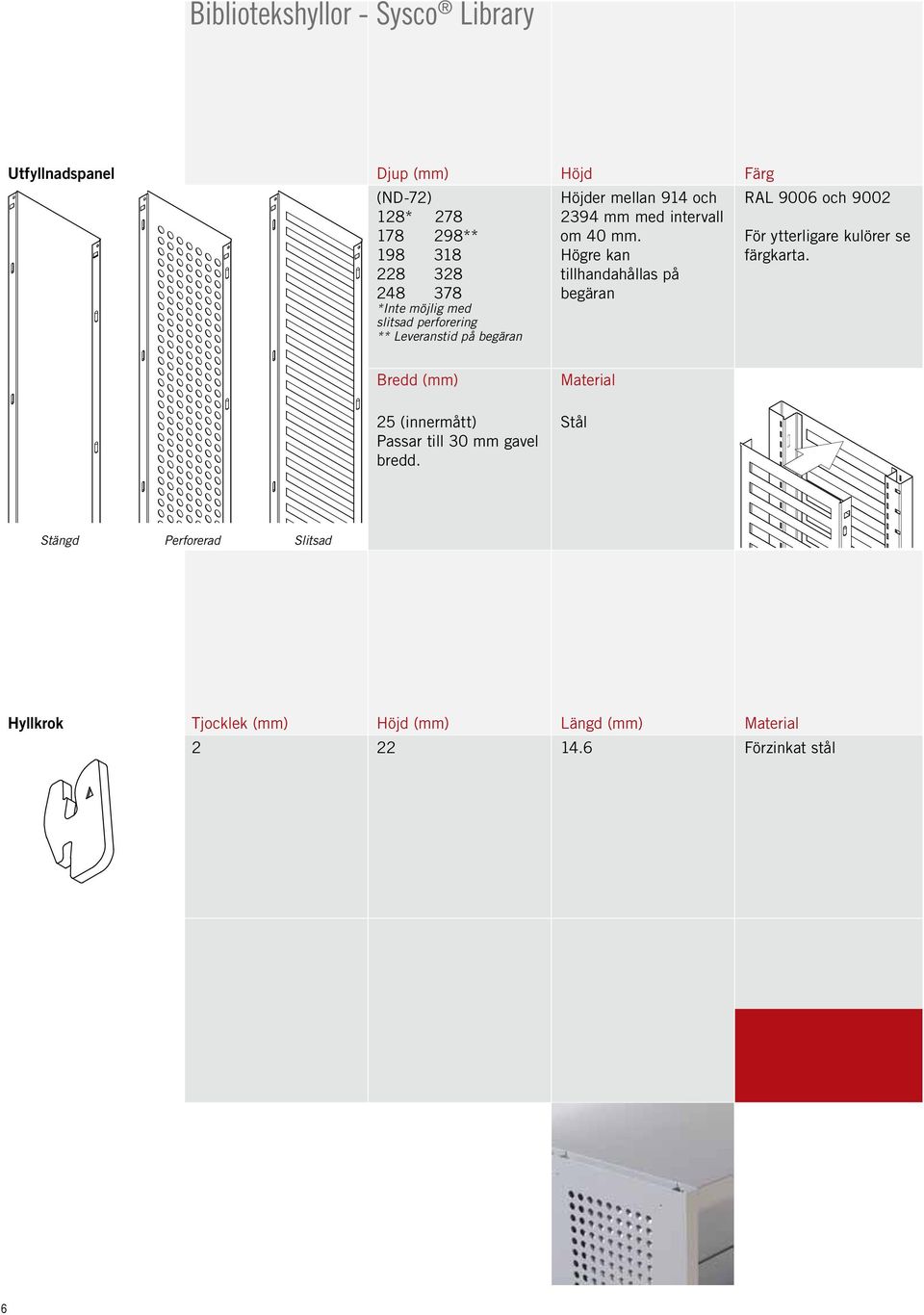

6 Utfyllnadspanel Djup (mm) Höjd Färg (ND-72) Höjder mellan 914 och 128* mm med intervall ** om 40 mm Högre kan tillhandahållas på begäran *Inte möjlig med slitsad perforering ** Leveranstid på begäran Bredd (mm) 25 (innermått) Passar till 30 mm gavel bredd. Material Stål Stängd Perforerad Slitsad Hyllkrok Tjocklek (mm) Höjd (mm) Längd (mm) Material Förzinkat stål 6

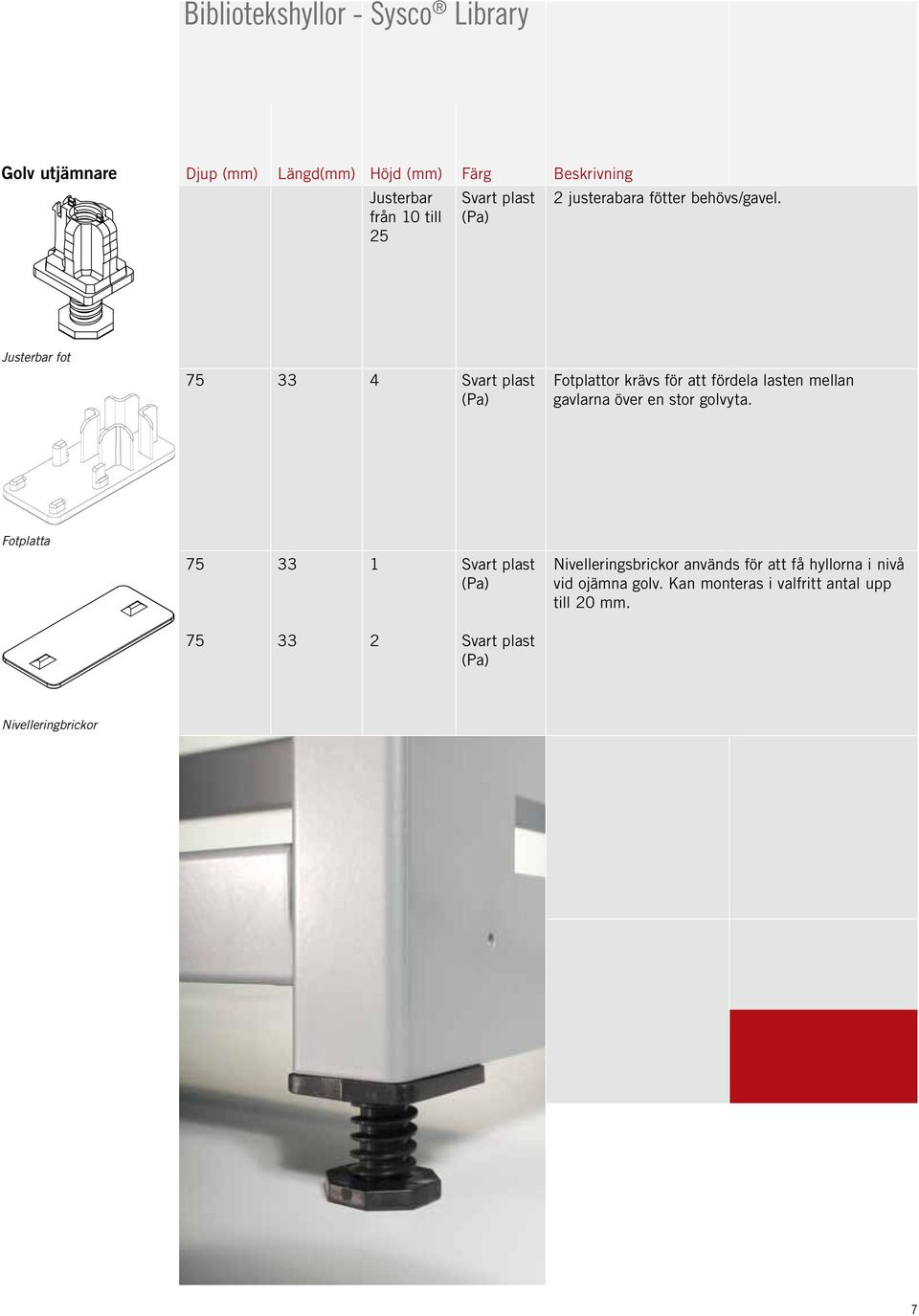

7 Golv utjämnare Djup (mm) Längd(mm) Höjd (mm) Färg Beskrivning Justerbar Svart plast 2 justerabara fötter behövs/gavel. från 10 till (Pa) 25 Justerbar fot Svart plast (Pa) Fotplattor krävs för att fördela lasten mellan gavlarna över en stor golvyta. Fotplatta Svart plast (Pa) Nivelleringsbrickor används för att få hyllorna i nivå vid ojämna golv. Kan monteras i valfritt antal upp till 20 mm Svart plast (Pa) Nivelleringbrickor 7

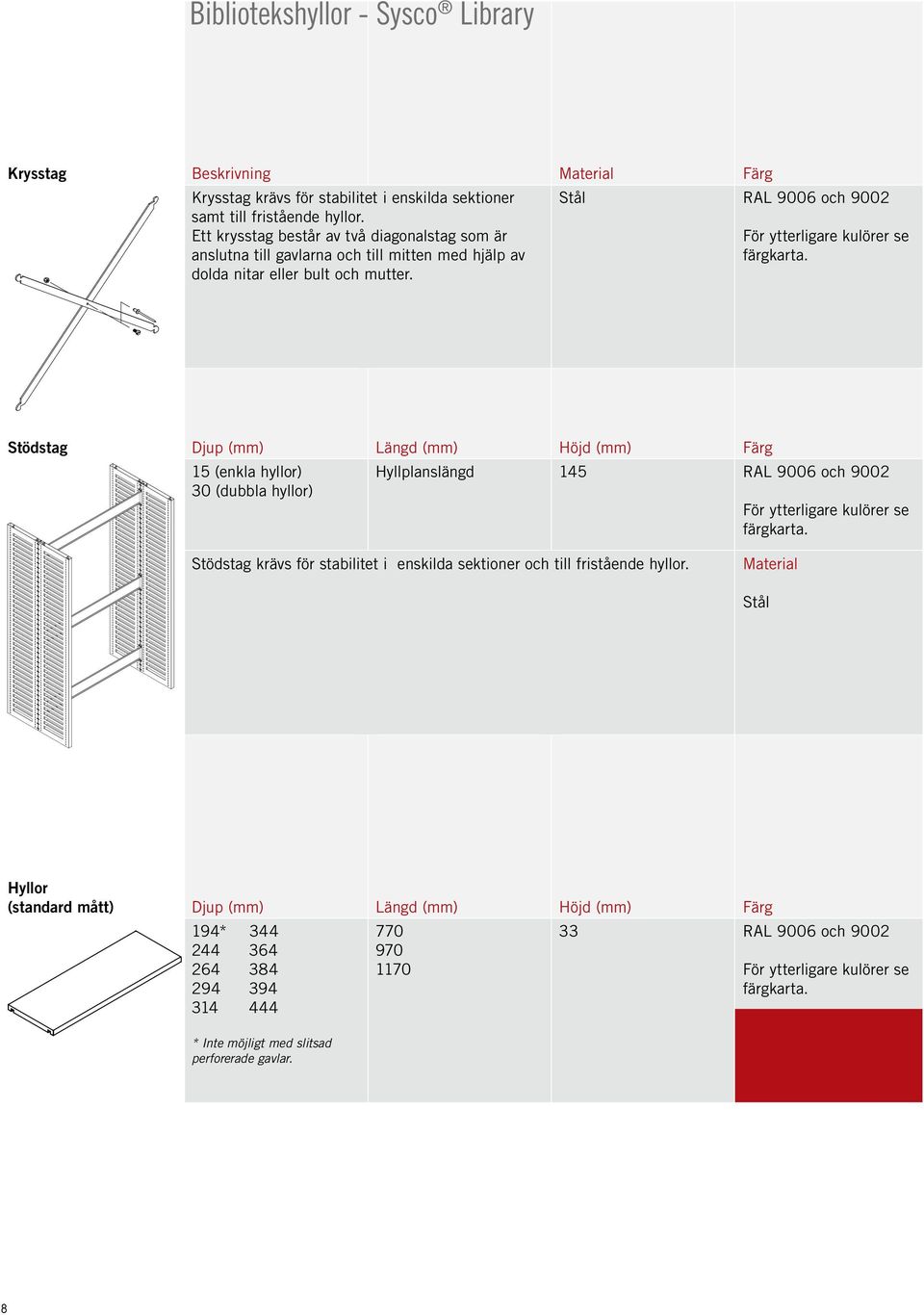

8 linknagel Krysstag Beskrivning Material Färg Krysstag krävs för stabilitet i enskilda sektioner samt till fristående hyllor. Ett krysstag består av två diagonalstag som är anslutna till gavlarna och till mitten med hjälp av dolda nitar eller bult och mutter. Stål igingsbeugel Stödstag Djup (mm) Längd (mm) Höjd (mm) Färg 15 (enkla hyllor) 30 (dubbla hyllor) Hyllplanslängd 145 Stödstag krävs för stabilitet i enskilda sektioner och till fristående hyllor. Material Stål Hyllor (standard mått) Djup (mm) Längd (mm) Höjd (mm) Färg 194* * Inte möjligt med slitsad perforerade gavlar

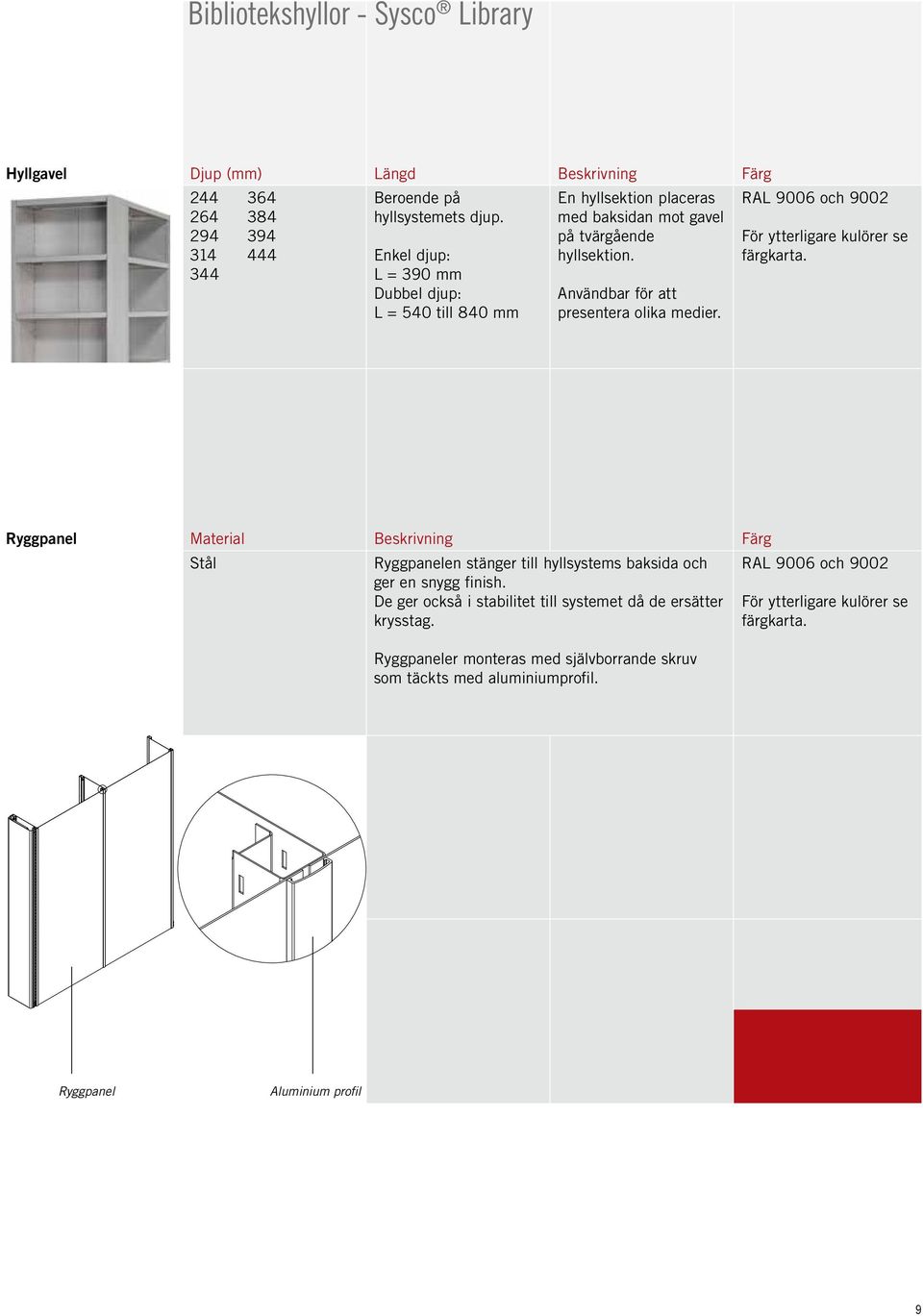

9 Hyllgavel Djup (mm) Längd Beskrivning Färg Beroende på En hyllsektion placeras hyllsystemets djup. med baksidan mot gavel på tvärgående hyllsektion. 344 Enkel djup: L = 390 mm Dubbel djup: L = 540 till 840 mm Användbar för att presentera olika medier. Ryggpanel Material Beskrivning Färg Stål Ryggpanelen stänger till hyllsystems baksida och ger en snygg finish. De ger också i stabilitet till systemet då de ersätter krysstag. Ryggpaneler monteras med självborrande skruv som täckts med aluminiumprofil. Ryggpanel. Aluminium profil 9

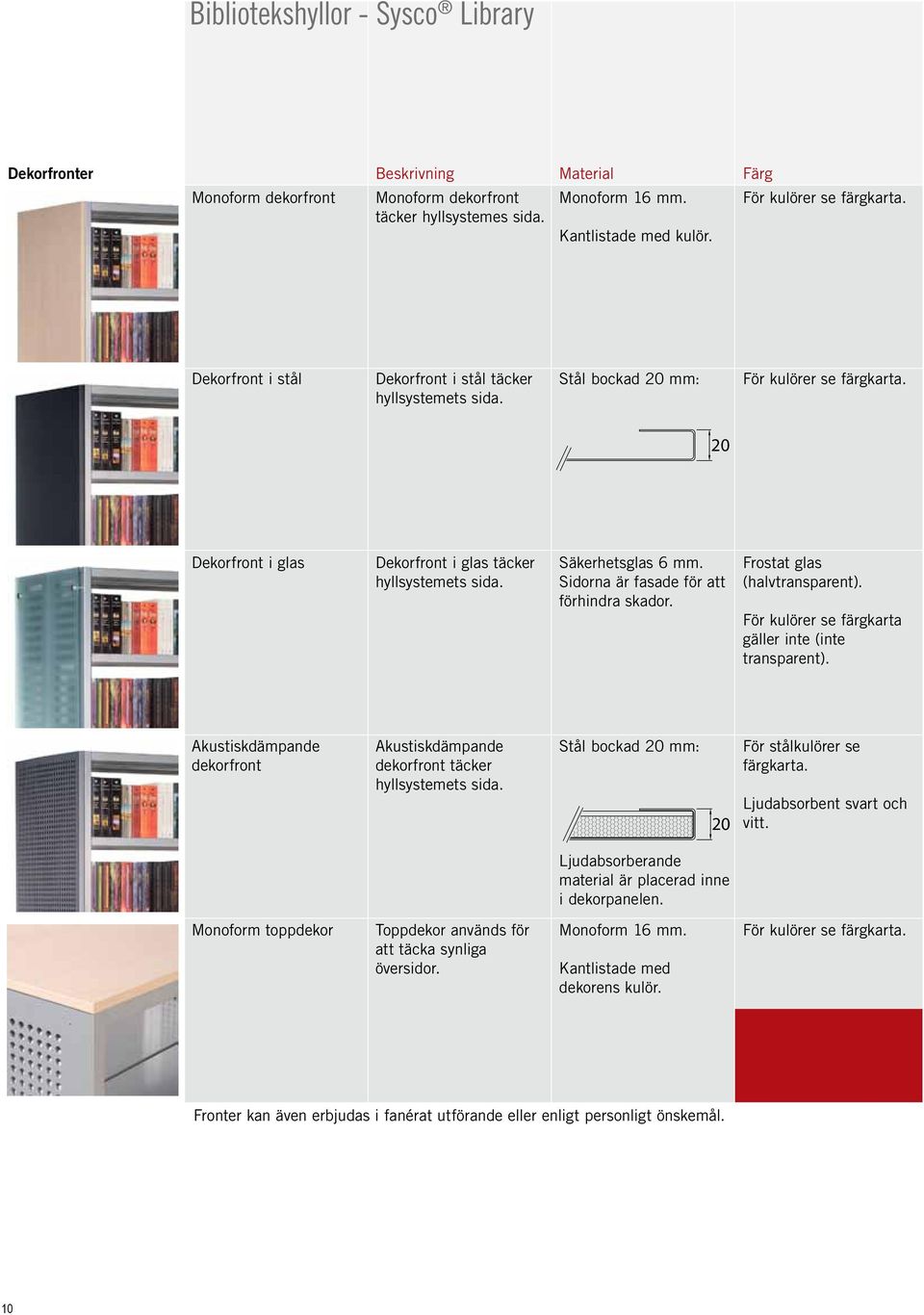

10 Dekorfronter Beskrivning Material Färg Monoform dekorfront Monoform dekorfront täcker hyllsystemes sida. Monoform 16 mm. För kulörer se Kantlistade med kulör. Dekorfront i stål Dekorfront i stål täcker hyllsystemets sida. Stål bockad 20 mm: För kulörer se Dekorfront i glas Dekorfront i glas täcker hyllsystemets sida. Säkerhetsglas 6 mm. Sidorna är fasade för att förhindra skador. Frostat glas (halvtransparent). För kulörer se färgkarta gäller inte (inte transparent). Akustiskdämpande dekorfront Akustiskdämpande dekorfront täcker hyllsystemets sida. Stål bockad 20 mm: För stålkulörer se Ljudabsorbent svart och vitt. Ljudabsorberande material är placerad inne i dekorpanelen. Monoform toppdekor Toppdekor används för att täcka synliga översidor. Monoform 16 mm. Kantlistade med dekorens kulör. För kulörer se Fronter kan även erbjudas i fanérat utförande eller enligt personligt önskemål. 10

11 Tillbehör Hyllor Tillbehör Tillämpning (mm) Funktion Kantlist Alla hyllor. Kan användas både till bak- och framkant på hyllan Sektionslist Alla hyllor. Används för att förhindra gods att glida över till bakomvarande hyllsektion. Anmärkning: Sektionslister kan endast användas när två hyllplan placeras på samma höjd i en dubbelsektion. Höjd: 35 mm. Bokstöd Alla hyllor. Höjd: 170 Djup: 135 Stöd för mindre stående böcker. Bokstöd djup Alla hyllor. Höjd: 205 Stöd för stående böcker. Placeras på fram- eller baksidan av hyllan. Observera: går inte att kombinera med kantlist. Hängande bokstöd U-formad: Hyllmodell ND 200, 250 och 270 W-formad: Hyllmodell ND 300 till 450 Används för att dela hyllutrymmen och för hålla böcker eller dokument upprätt. Spänns fast på hyllans undersida. Observera: går inte att kombinera med kantlist. 11

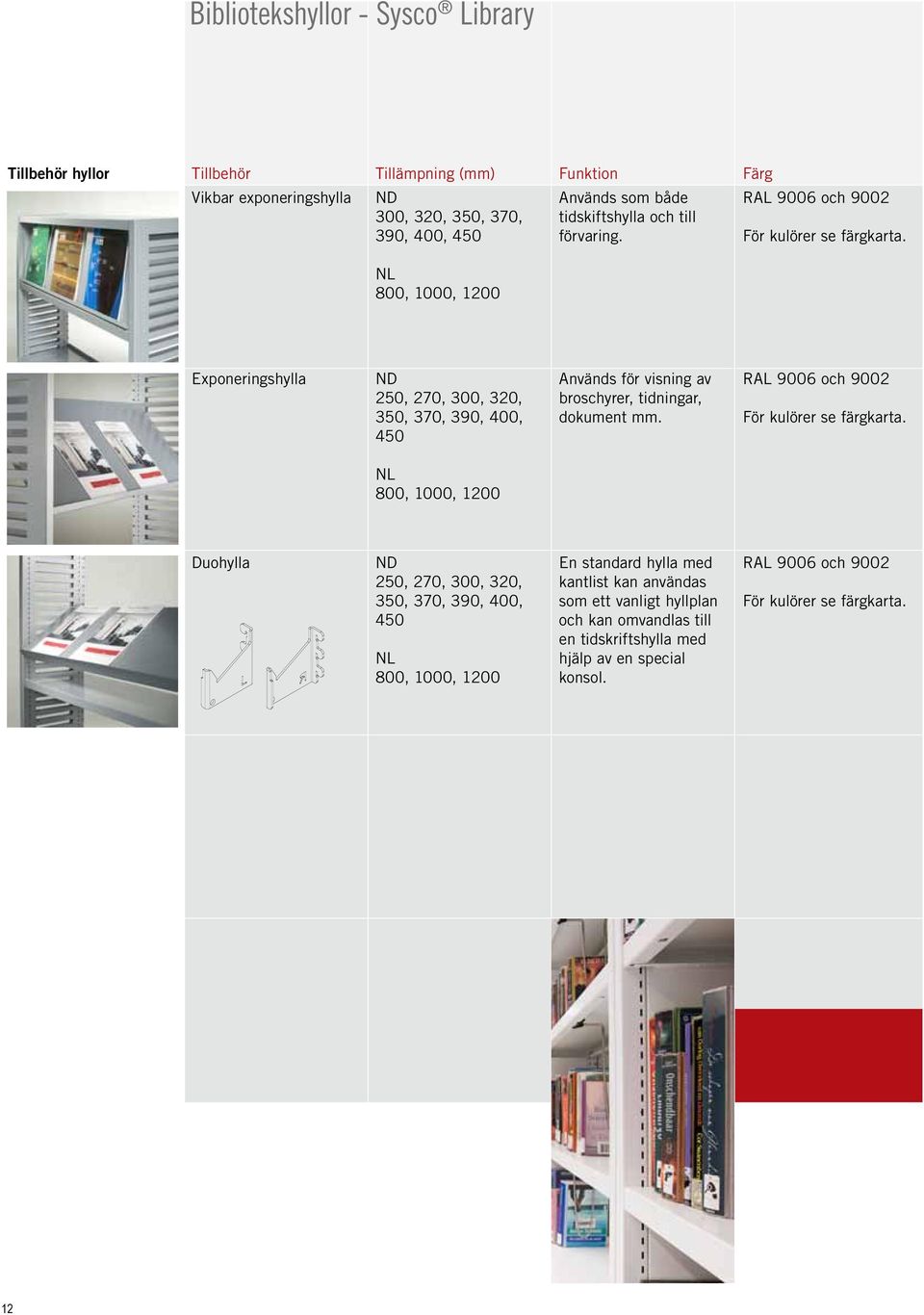

12 Tillbehör hyllor Tillbehör Tillämpning (mm) Funktion Färg Vikbar exponeringshylla ND 300, 320, 350, 370, 390, 400, 450 Används som både tidskiftshylla och till förvaring. För kulörer se Exponeringshylla ND 250, 270, 300, 320, 350, 370, 390, 400, 450 Används för visning av broschyrer, tidningar, dokument mm. För kulörer se Duohylla ND 250, 270, 300, 320, 350, 370, 390, 400, 450 En standard hylla med kantlist kan användas som ett vanligt hyllplan och kan omvandlas till en tidskriftshylla med hjälp av en special konsol. För kulörer se 12

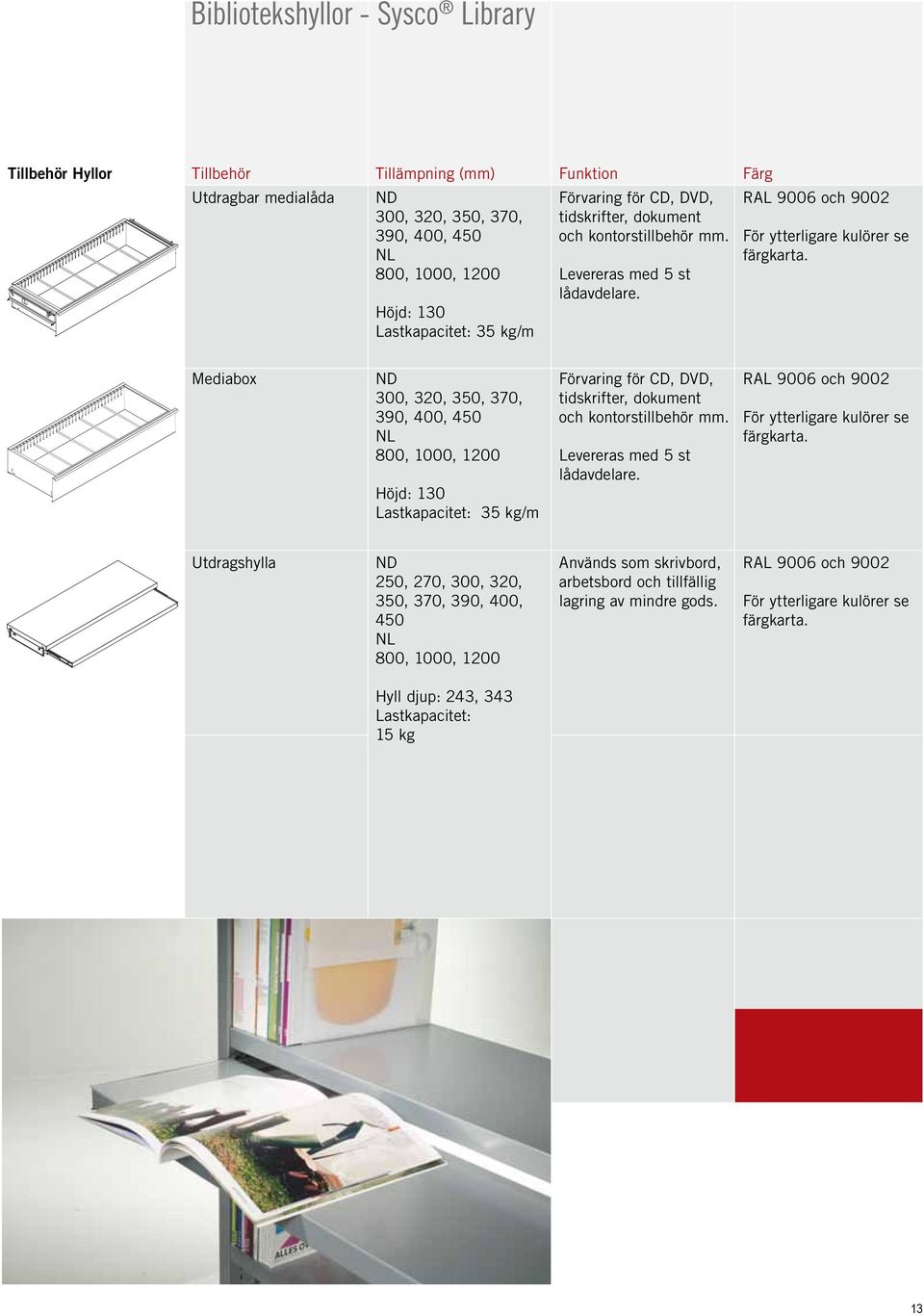

13 Tillbehör Hyllor Tillbehör Tillämpning (mm) Funktion Färg Utdragbar medialåda ND 300, 320, 350, 370, 390, 400, 450 Förvaring för CD, DVD, tidskrifter, dokument och kontorstillbehör mm. Höjd: 130 Lastkapacitet: 35 kg/m Levereras med 5 st lådavdelare. Mediabox ND 300, 320, 350, 370, 390, 400, 450 Höjd: 130 Lastkapacitet: 35 kg/m Förvaring för CD, DVD, tidskrifter, dokument och kontorstillbehör mm. Levereras med 5 st lådavdelare. Utdragshylla ND 250, 270, 300, 320, 350, 370, 390, 400, 450 Används som skrivbord, arbetsbord och tillfällig lagring av mindre gods. Hyll djup: 243, 343 Lastkapacitet: 15 kg 13

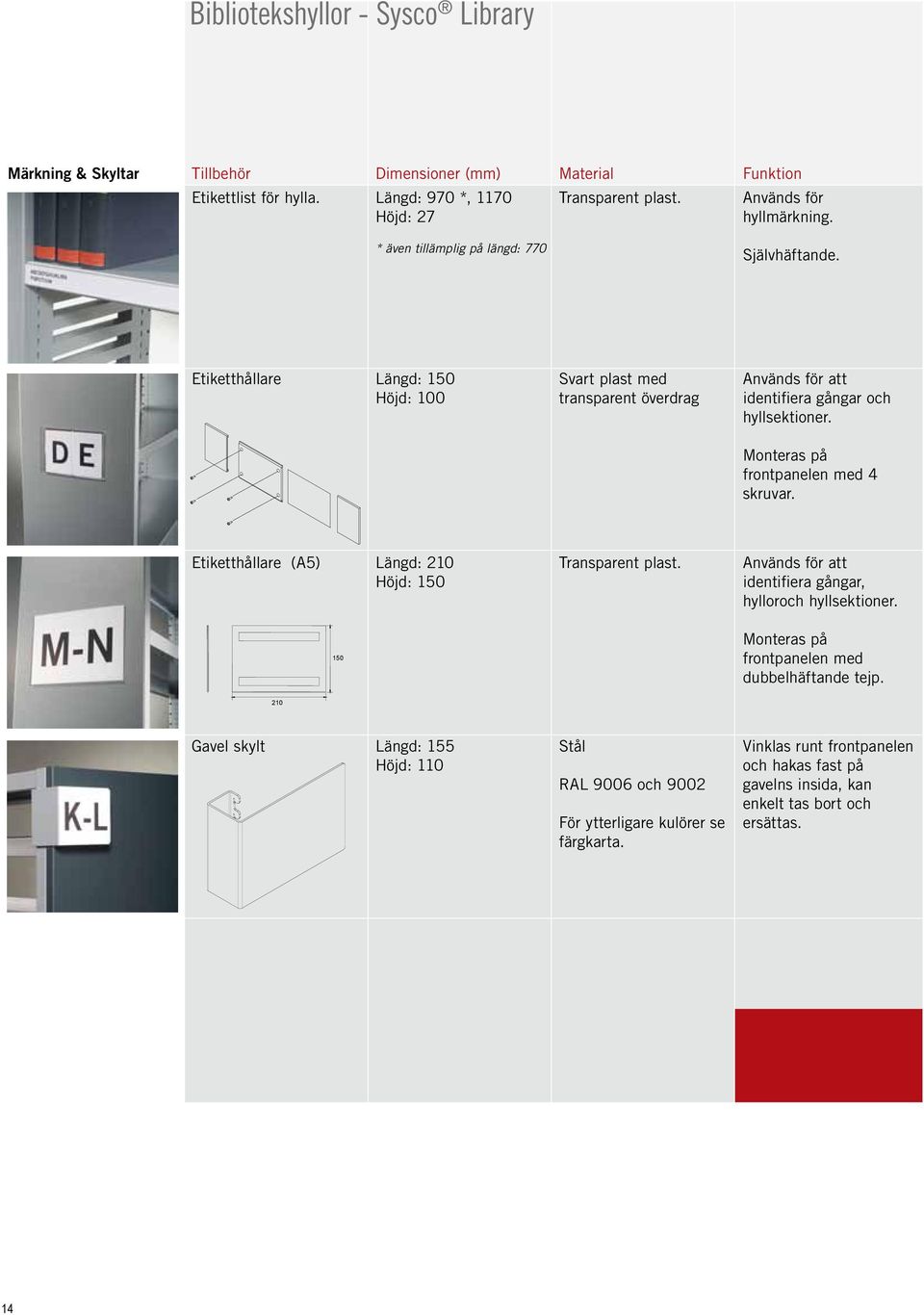

14 Märkning & Skyltar Tillbehör Dimensioner (mm) Material Funktion Etikettlist för hylla. Längd: 970 *, 1170 Transparent plast. Används för Höjd: 27 hyllmärkning. * även tillämplig på längd: 770 Självhäftande. Etiketthållare Längd: 150 Höjd: 100 Svart plast med transparent överdrag Används för att identifiera gångar och hyllsektioner. Monteras på frontpanelen med 4 skruvar. Etiketthållare (A5) Längd: 210 Höjd: Transparent plast. Används för att identifiera gångar, hylloroch hyllsektioner Monteras på frontpanelen med dubbelhäftande tejp. 210 Gavel skylt Längd: 155 Höjd: 110 Stål Vinklas runt frontpanelen och hakas fast på gavelns insida, kan enkelt tas bort och ersättas. 14

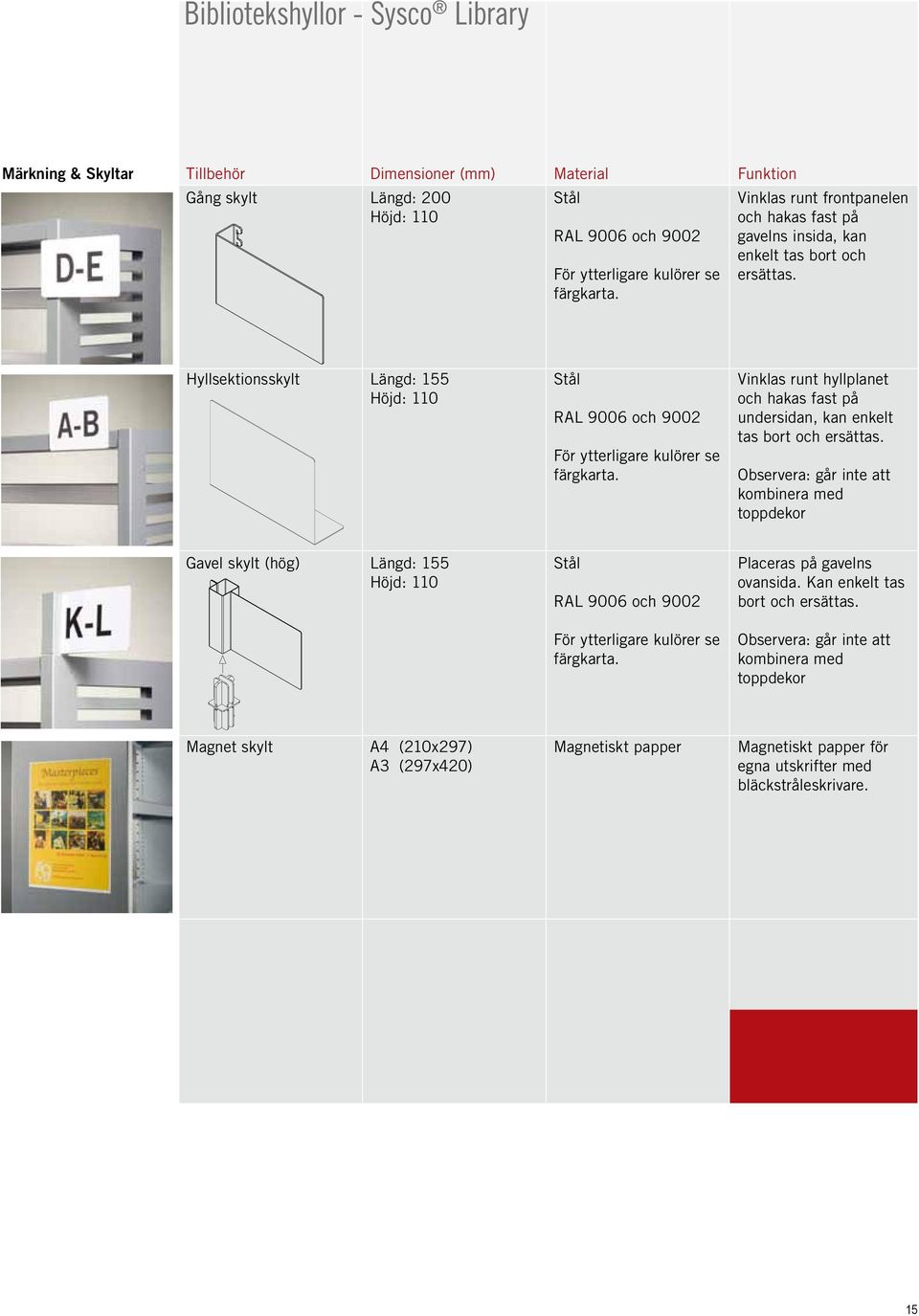

15 Märkning & Skyltar Tillbehör Dimensioner (mm) Material Funktion Gång skylt Längd: 200 Stål Höjd: 110 Vinklas runt frontpanelen och hakas fast på gavelns insida, kan enkelt tas bort och ersättas. Hyllsektionsskylt Längd: 155 Höjd: 110 Stål Vinklas runt hyllplanet och hakas fast på undersidan, kan enkelt tas bort och ersättas. Observera: går inte att kombinera med toppdekor Gavel skylt (hög) Längd: 155 Höjd: 110 Stål Placeras på gavelns ovansida. Kan enkelt tas bort och ersättas. Observera: går inte att kombinera med toppdekor Magnet skylt A4 (210x297) A3 (297x420) Magnetiskt papper Magnetiskt papper för egna utskrifter med bläckstråleskrivare. 15

16 Bilderna i denna broschyr kan visa produkter som ej är standard. Vi förbehåller oss rätten till ändringar. Constructor Sverige AB Bergsjödalen 60 Box Göteborg Tel Fax A member of the Constructor Group Artnr: 31CO
