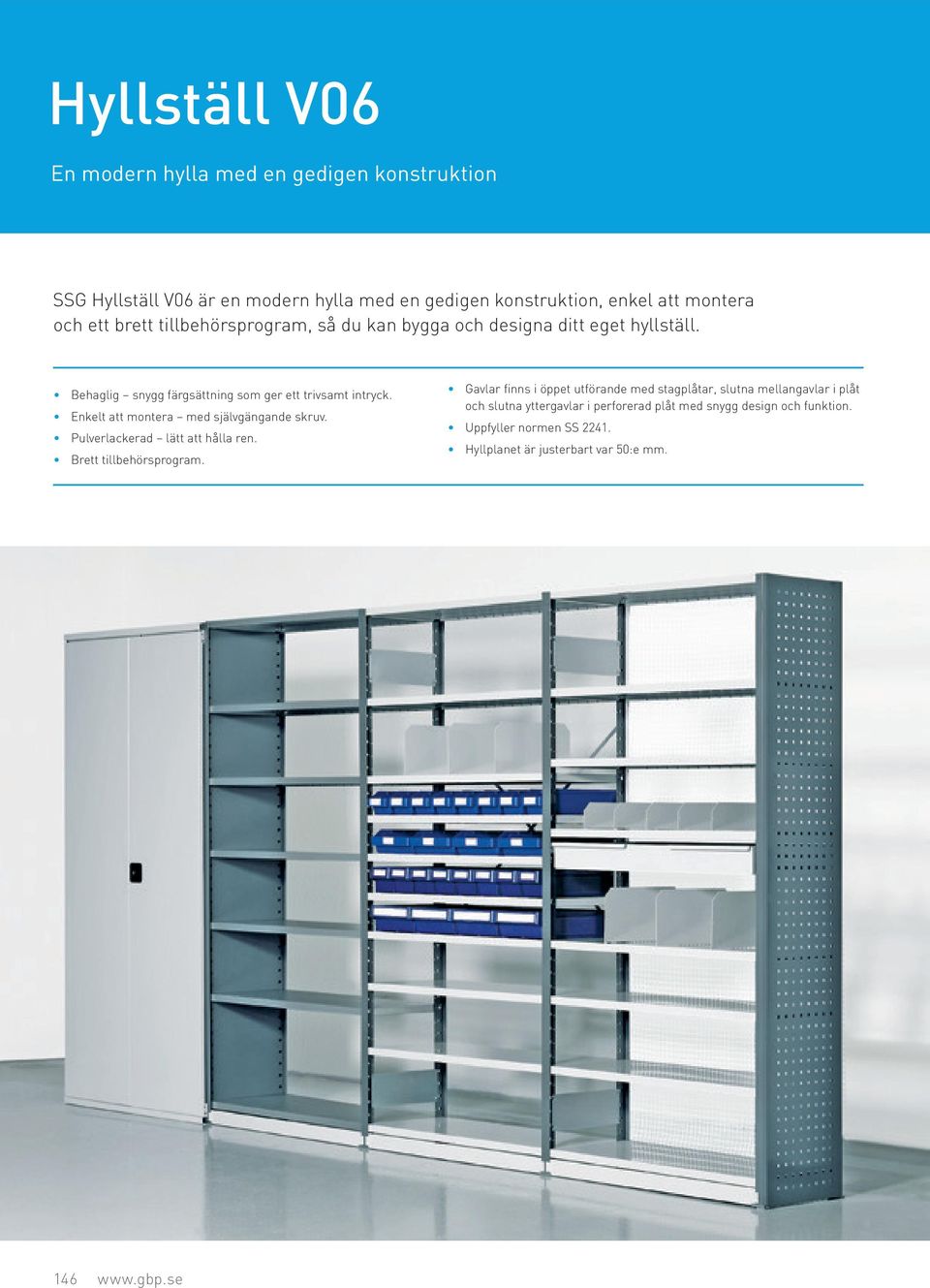

1 PACKBORD OCH PÅBYGGNADSDETALJER Hyllställ V06 En modern hylla med en gedigen konstruktion SSG Hyllställ V06 är en modern hylla med en gedigen konstruktion, enkel att montera och ett brett tillbehörs program, så du kan bygga och designa ditt eget hyllställ. Behaglig snygg färgsättning som ger ett trivsamt intryck. Enkelt att montera med självgängande skruv. Pulverlackerad lätt att hålla ren. Brett tillbehörsprogram. Gavlar finns i öppet utförande med stagplåtar, slutna mellangavlar i plåt och slutna yttergavlar i perforerad plåt med snygg design och funktion. Uppfyller normen SS Hyllplanet är justerbart var 50:e mm

Enkelt att montera med självgängande skruv. Pulverlackerad lätt att hålla ren. Brett tillbehörsprogram.

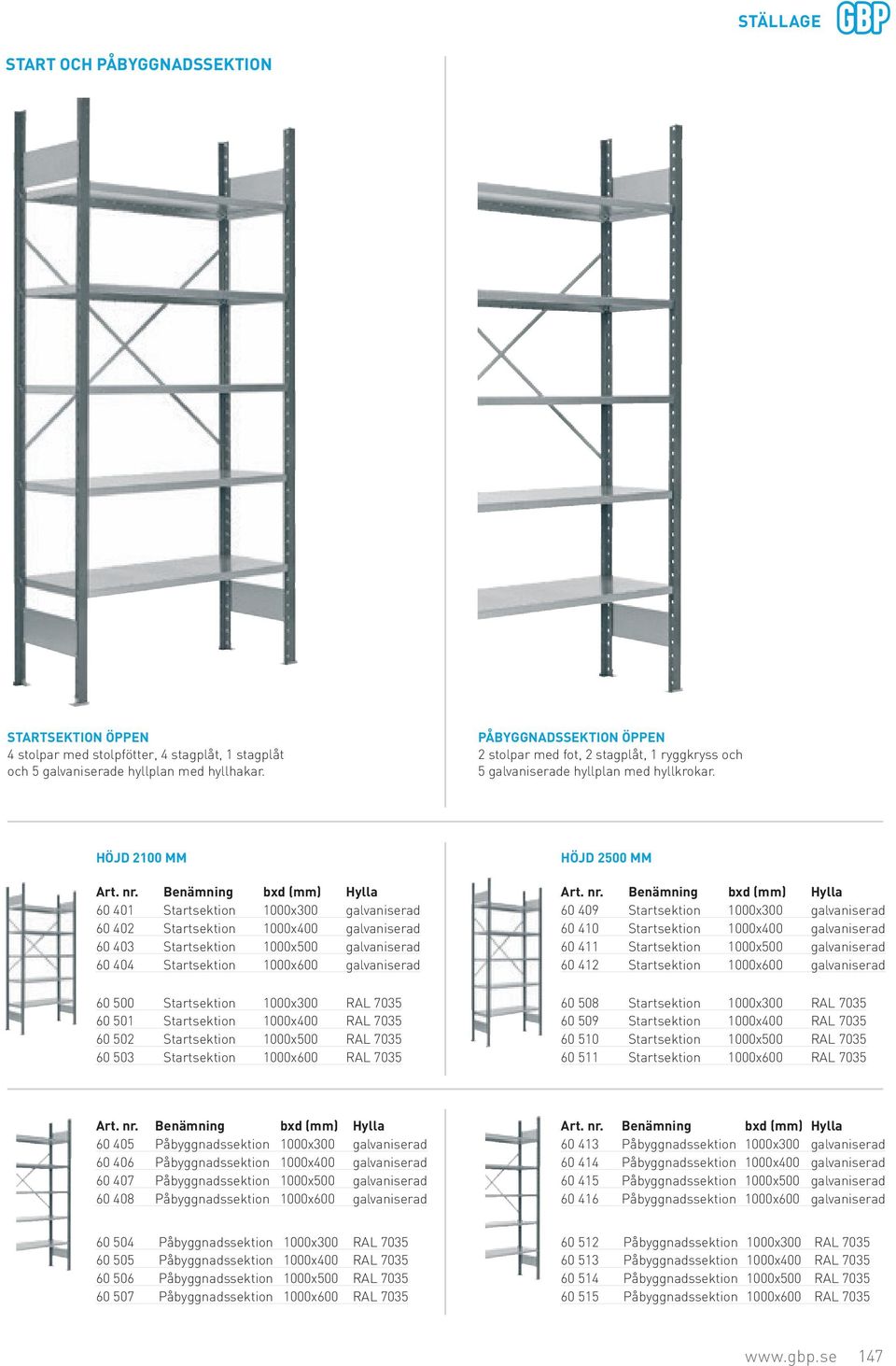

2 START OCH PÅBYGGNADSSEKTION STARTSEKTION ÖPPEN 4 stolpar med stolpfötter, 4 stagplåt, 1 stagplåt och 5 galvaniserade hyllplan med hyllhakar. PÅBYGGNADSSEKTION ÖPPEN 2 stolpar med fot, 2 stagplåt, 1 ryggkryss och 5 galvaniserade hyllplan med hyllkrokar. HÖJD 2100 MM bxd (mm) Hylla Startsektion 1000x300 galvaniserad Startsektion 1000x400 galvaniserad Startsektion 1000x500 galvaniserad Startsektion 1000x600 galvaniserad Startsektion 1000x300 RAL Startsektion 1000x400 RAL Startsektion 1000x500 RAL Startsektion 1000x600 RAL 7035 HÖJD 2500 MM bxd (mm) Hylla Startsektion 1000x300 galvaniserad Startsektion 1000x400 galvaniserad Startsektion 1000x500 galvaniserad Startsektion 1000x600 galvaniserad Startsektion 1000x300 RAL Startsektion 1000x400 RAL Startsektion 1000x500 RAL Startsektion 1000x600 RAL 7035 bxd (mm) Hylla Påbyggnadssektion 1000x300 galvaniserad Påbyggnadssektion 1000x400 galvaniserad Påbyggnadssektion 1000x500 galvaniserad Påbyggnadssektion 1000x600 galvaniserad bxd (mm) Hylla Påbyggnadssektion 1000x300 galvaniserad Påbyggnadssektion 1000x400 galvaniserad Påbyggnadssektion 1000x500 galvaniserad Påbyggnadssektion 1000x600 galvaniserad Påbyggnadssektion 1000x300 RAL Påbyggnadssektion 1000x400 RAL Påbyggnadssektion 1000x500 RAL Påbyggnadssektion 1000x600 RAL Påbyggnadssektion 1000x300 RAL Påbyggnadssektion 1000x400 RAL Påbyggnadssektion 1000x500 RAL Påbyggnadssektion 1000x600 RAL

HÖJD 2100 MM bxd (mm) Hylla 60 401 Startsektion 1000x300 galvaniserad 60 402 Startsektion 1000x400 galvaniserad 60 403 Startsektion 1000x500 galvaniserad 60 404 Startsektion 1000x600 galvaniserad 60

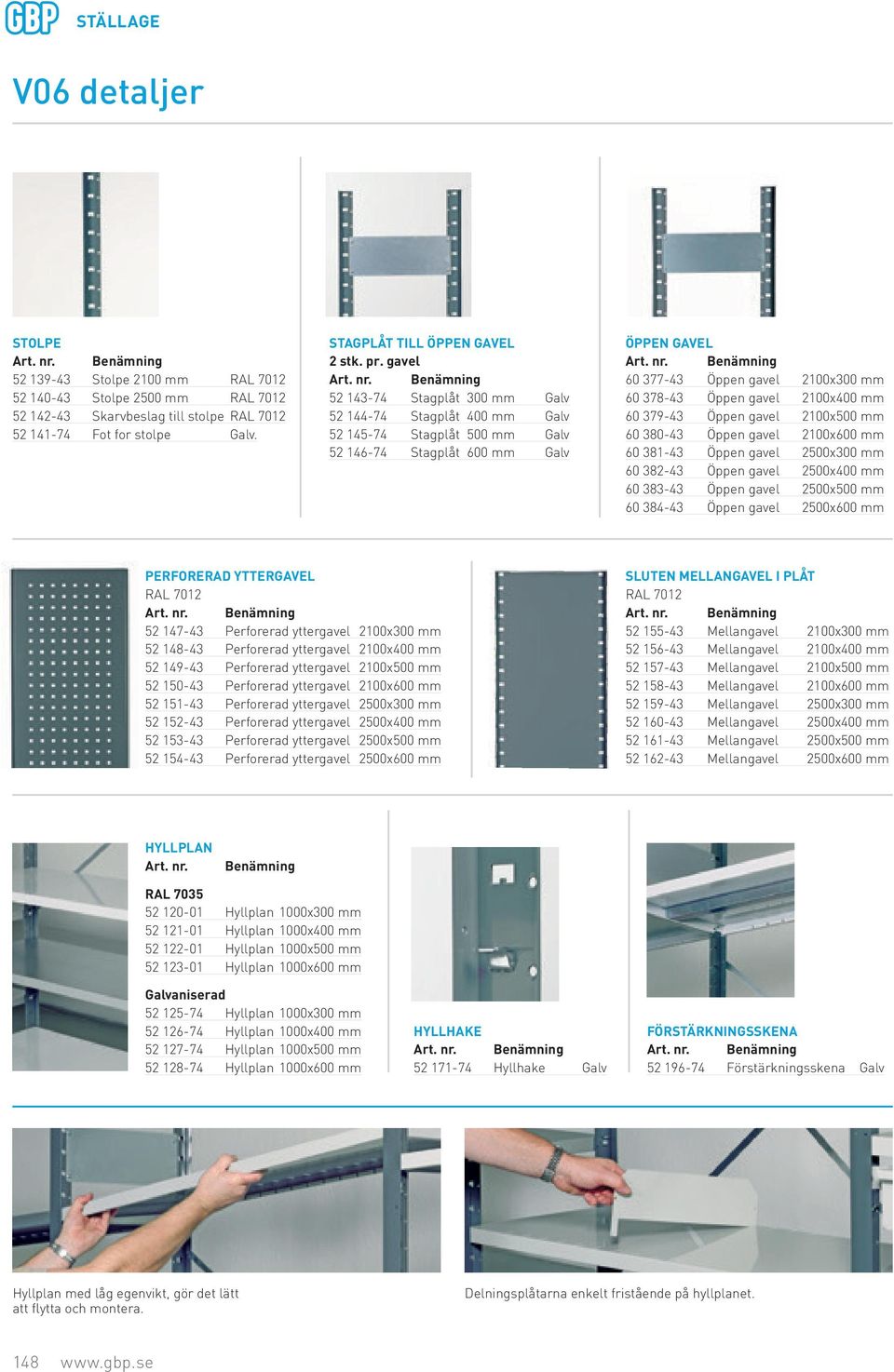

3 V06 detaljer STOLPE Stolpe 2100 mm RAL Stolpe 2500 mm RAL Skarvbeslag till stolpe RAL Fot for stolpe Galv. STAGPLÅT TILL ÖPPEN GAVEL 2 stk. pr. gavel Stagplåt 300 mm Galv Stagplåt 400 mm Galv Stagplåt 500 mm Galv Stagplåt 600 mm Galv ÖPPEN GAVEL Öppen gavel 2100x300 mm Öppen gavel 2100x400 mm Öppen gavel 2100x500 mm Öppen gavel 2100x600 mm Öppen gavel 2500x300 mm Öppen gavel 2500x400 mm Öppen gavel 2500x500 mm Öppen gavel 2500x600 mm PERFORERAD YTTERGAVEL RAL Perforerad yttergavel 2100x300 mm Perforerad yttergavel 2100x400 mm Perforerad yttergavel 2100x500 mm Perforerad yttergavel 2100x600 mm Perforerad yttergavel 2500x300 mm Perforerad yttergavel 2500x400 mm Perforerad yttergavel 2500x500 mm Perforerad yttergavel 2500x600 mm SLUTEN MELLANGAVEL I PLÅT RAL Mellangavel 2100x300 mm Mellangavel 2100x400 mm Mellangavel 2100x500 mm Mellangavel 2100x600 mm Mellangavel 2500x300 mm Mellangavel 2500x400 mm Mellangavel 2500x500 mm Mellangavel 2500x600 mm HYLLPLAN Art. nr. Benämning RAL Hyllplan 1000x300 mm Hyllplan 1000x400 mm Hyllplan 1000x500 mm Hyllplan 1000x600 mm Galvaniserad Hyllplan 1000x300 mm Hyllplan 1000x400 mm Hyllplan 1000x500 mm Hyllplan 1000x600 mm HYLLHAKE Hyllhake Galv FÖRSTÄRKNINGSSKENA Förstärkningsskena Galv Hyllplan med låg egenvikt, gör det lätt att flytta och montera. Delningsplåtarna enkelt fristående på hyllplanet

2100x400 mm 60 379-43 Öppen gavel 2100x500 mm 60 380-43 Öppen gavel 2100x600 mm 60 381-43 Öppen gavel 2500x300 mm 60 382-43 Öppen gavel 2500x400 mm 60 383-43 Öppen gavel 2500x500 mm 60 384-43 Öppen

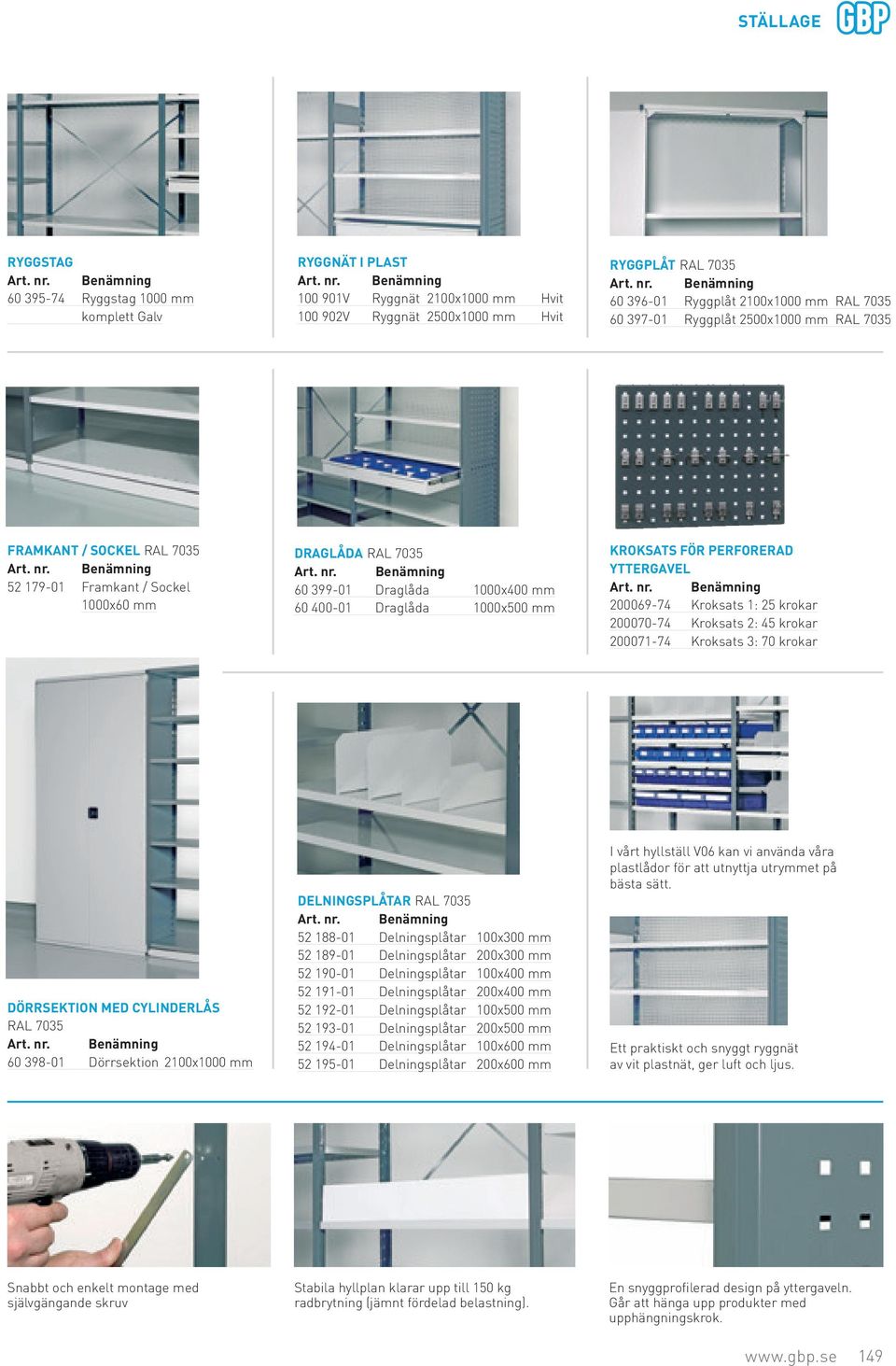

4 RYGGSTAG Ryggstag 1000 mm komplett Galv RYGGNÄT I PLAST V Ryggnät 2100x1000 mm Hvit V Ryggnät 2500x1000 mm Hvit RYGGPLÅT RAL Ryggplåt 2100x1000 mm RAL Ryggplåt 2500x1000 mm RAL 7035 FRAMKANT / SOCKEL RAL Framkant / Sockel 1000x60 mm DRAGLÅDA RAL Draglåda 1000x400 mm Draglåda 1000x500 mm KROKSATS FÖR PERFORERAD YTTERGAVEL Kroksats 1: 25 krokar Kroksats 2: 45 krokar Kroksats 3: 70 krokar DÖRRSEKTION MED CYLINDERLÅS RAL Dörrsektion 2100x1000 mm DELNINGSPLÅTAR RAL Delningsplåtar 100x300 mm Delningsplåtar 200x300 mm Delningsplåtar 100x400 mm Delningsplåtar 200x400 mm Delningsplåtar 100x500 mm Delningsplåtar 200x500 mm Delningsplåtar 100x600 mm Delningsplåtar 200x600 mm I vårt hyllställ V06 kan vi använda våra plastlådor för att utnyttja utrymmet på bästa sätt. Ett praktiskt och snyggt ryggnät av vit plastnät, ger luft och ljus. Snabbt och enkelt montage med självgängande skruv Stabila hyllplan klarar upp till 150 kg radbrytning (jämnt fördelad belastning). En snyggprofilerad design på yttergaveln. Går att hänga upp produkter med upphängningskrok

PERFORERAD YTTERGAVEL 200069-74 Kroksats 1: 25 krokar 200070-74 Kroksats 2: 45 krokar 200071-74 Kroksats 3: 70 krokar DÖRRSEKTION MED CYLINDERLÅS RAL 7035 60 398-01 Dörrsektion 2100x1000 mm

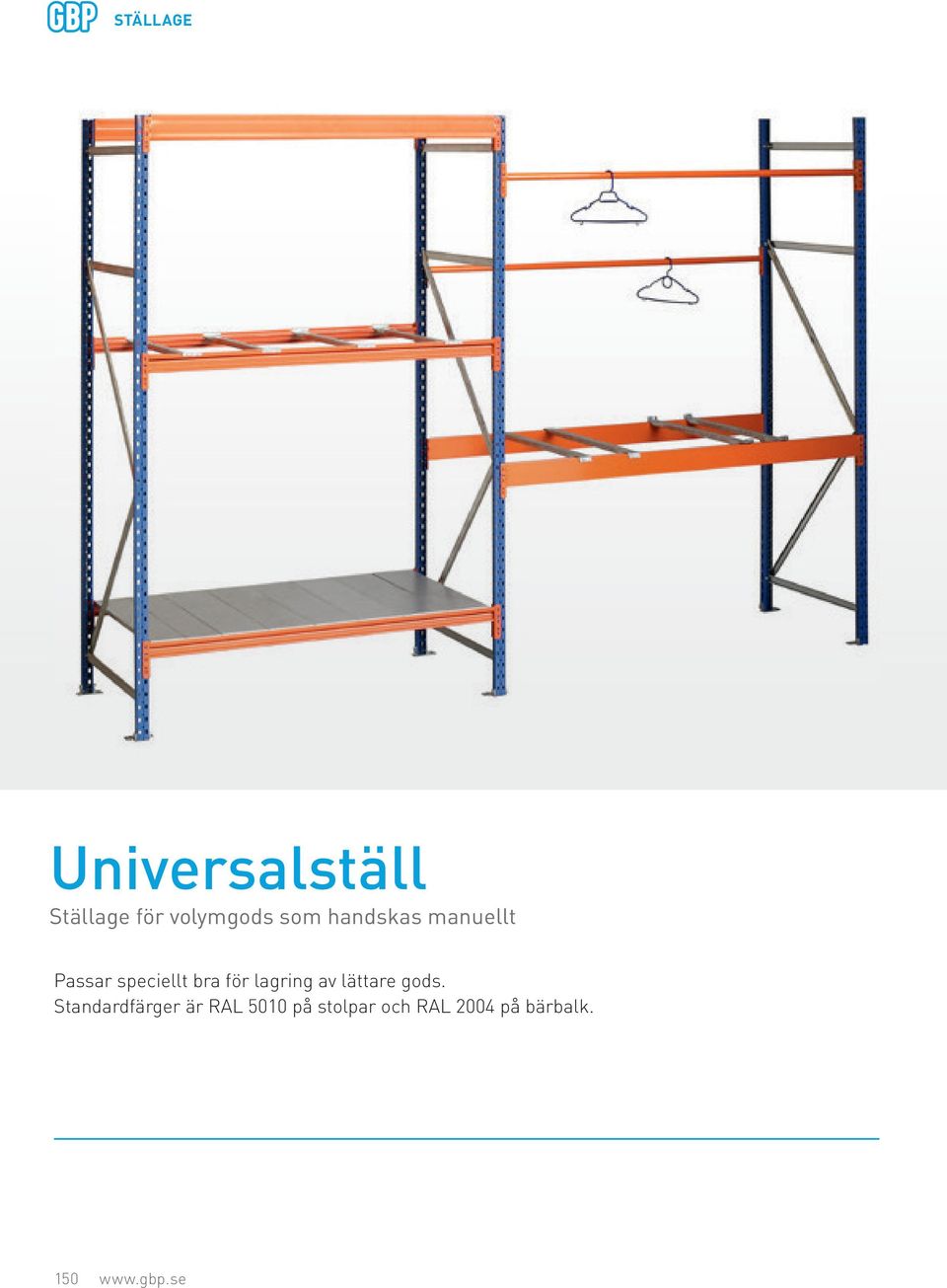

5 Universalställ Ställage för volymgods som handskas manuellt Passar speciellt bra för lagring av lättare gods. Standardfärger är RAL 5010 på stolpar och RAL 2004 på bärbalk

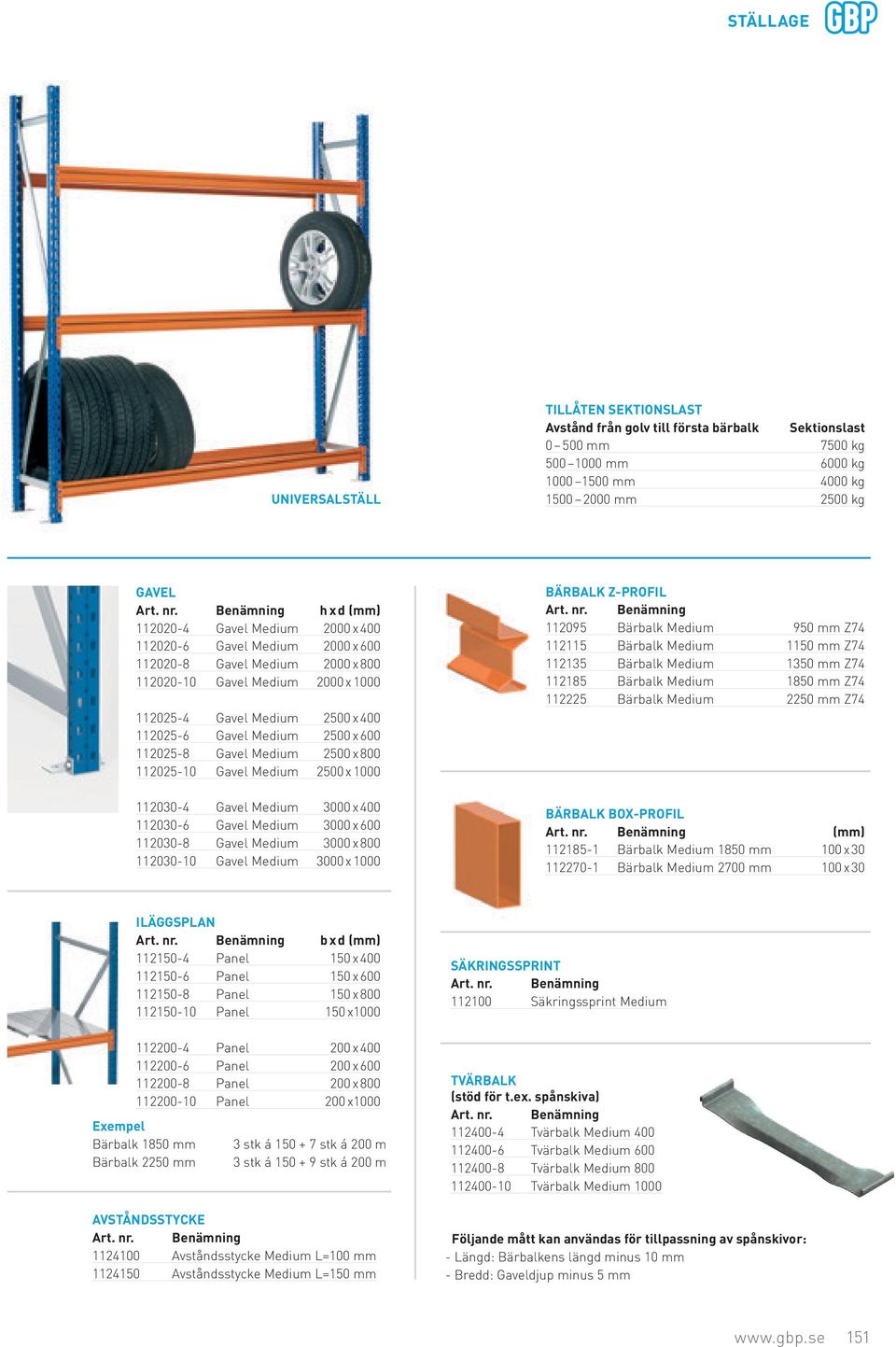

6 UNIVERSALSTÄLL TILLÅTEN SEKTIONSLAST Avstånd från golv till första bärbalk Sektionslast mm 7500 kg mm 6000 kg mm 4000 kg mm 2500 kg GAVEL h x d (mm) Gavel Medium 2000 x Gavel Medium 2000 x Gavel Medium 2000 x Gavel Medium 2000 x Gavel Medium 2500 x Gavel Medium 2500 x Gavel Medium 2500 x Gavel Medium 2500 x Gavel Medium 3000 x Gavel Medium 3000 x Gavel Medium 3000 x Gavel Medium 3000 x 1000 BÄRBALK Z-PROFIL Bärbalk Medium 950 mm Z Bärbalk Medium 1150 mm Z Bärbalk Medium 1350 mm Z Bärbalk Medium 1850 mm Z Bärbalk Medium 2250 mm Z74 BÄRBALK BOX-PROFIL (mm) Bärbalk Medium 1850 mm 100 x Bärbalk Medium 2700 mm 100 x 30 ILÄGGSPLAN b x d (mm) Panel 150 x Panel 150 x Panel 150 x Panel 150 x Panel 200 x Panel 200 x Panel 200 x Panel 200 x1000 Exempel Bärbalk 1850 mm Bärbalk 2250 mm 3 stk á stk á 200 m 3 stk á stk á 200 m AVSTÅNDSSTYCKE Avståndsstycke Medium L=100 mm Avståndsstycke Medium L=150 mm SÄKRINGSSPRINT Säkringssprint Medium TVÄRBALK (stöd för t.ex. spånskiva) Tvärbalk Medium Tvärbalk Medium Tvärbalk Medium Tvärbalk Medium 1000 Följande mått kan användas för tillpassning av spånskivor: - Längd: Bärbalkens längd minus 10 mm - Bredd: Gaveldjup minus 5 mm 151

Medium 2500 x 800 112025-10 Gavel Medium 2500 x 1000 112030-4 Gavel Medium 3000 x 400 112030-6 Gavel Medium 3000 x 600 112030-8 Gavel Medium 3000 x 800 112030-10 Gavel Medium 3000 x 1000 BÄRBALK

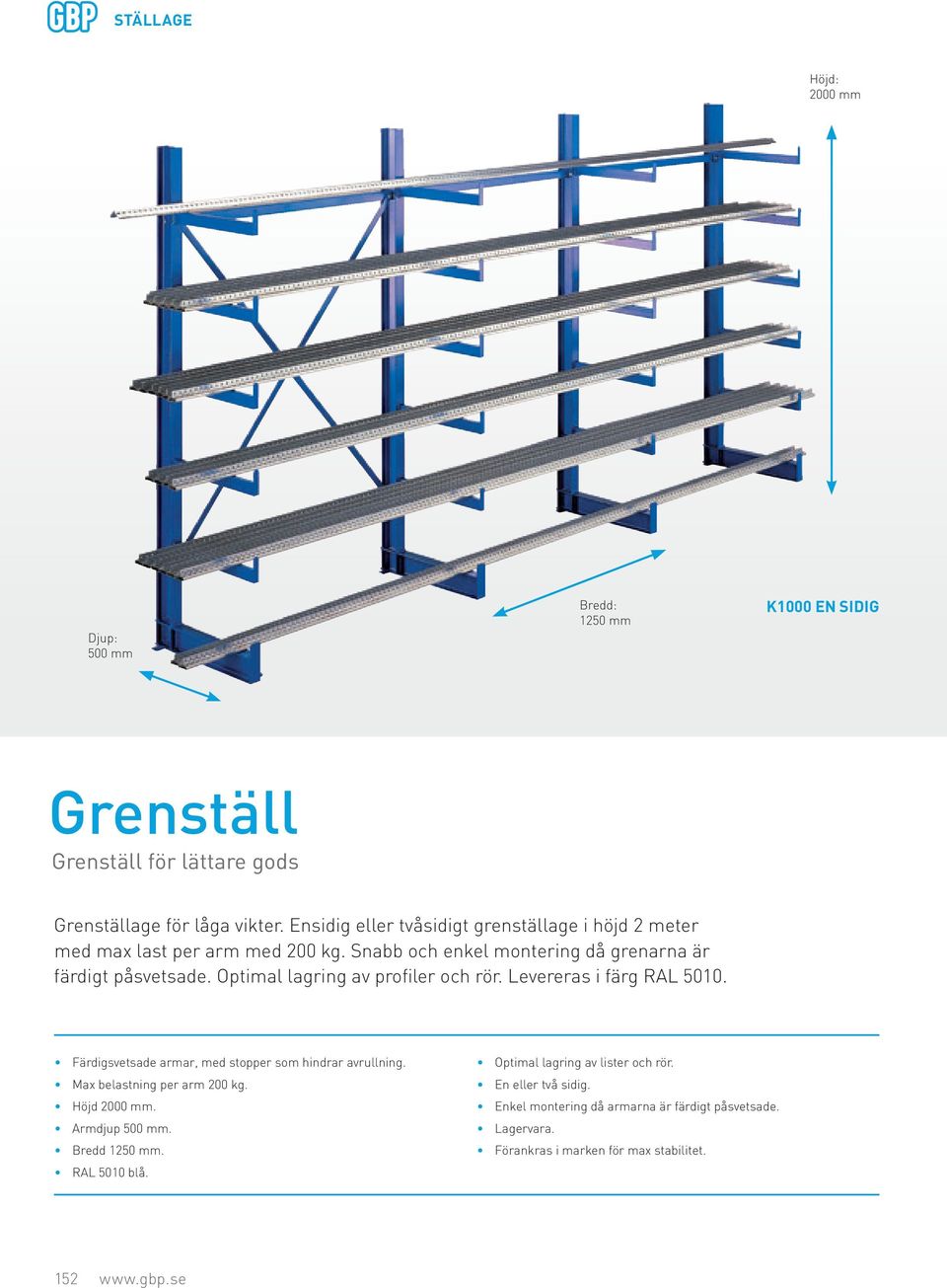

7 Höjd: 2000 mm Djup: 500 mm Bredd: 1250 mm K1000 EN SIDIG Grenställ Grenställ för lättare gods Grenställage för låga vikter. Ensidig eller tvåsidigt grenställage i höjd 2 meter med max last per arm med 200 kg. Snabb och enkel montering då grenarna är färdigt påsvetsade. Optimal lagring av profiler och rör. Levereras i färg RAL Färdigsvetsade armar, med stopper som hindrar avrullning. Max belastning per arm 200 kg. Höjd 2000 mm. Armdjup 500 mm. Bredd 1250 mm. RAL 5010 blå. Optimal lagring av lister och rör. En eller två sidig. Enkel montering då armarna är färdigt påsvetsade. Lagervara. Förankras i marken för max stabilitet

Optimal lagring av profiler och rör. Levereras i färg RAL 5010. Färdigsvetsade armar, med stopper som hindrar avrullning. Max belastning per arm 200 kg.

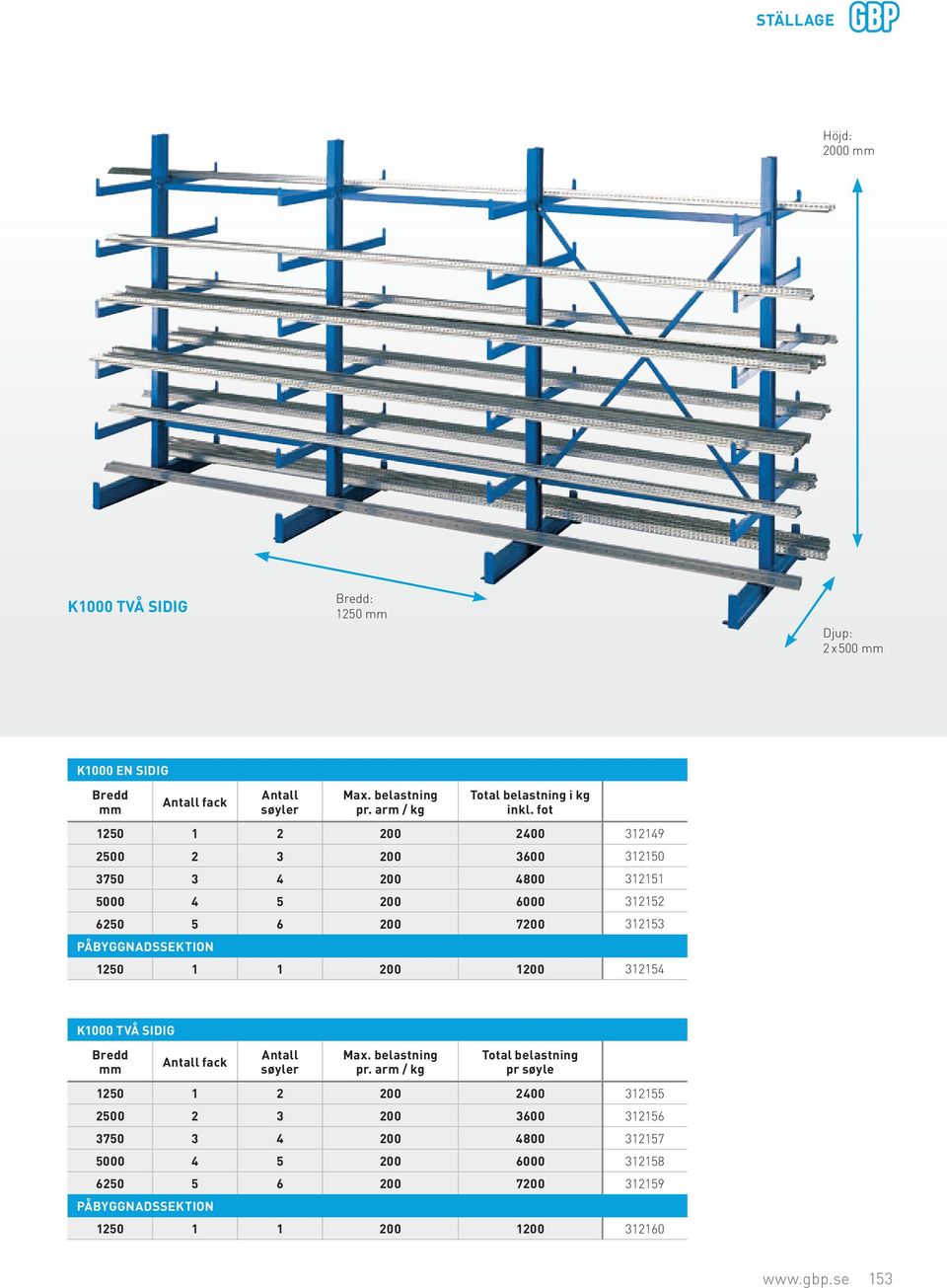

8 Höjd: 2000 mm K1000 TVÅ SIDIG Bredd: 1250 mm Djup: 2 x 500 mm K1000 EN SIDIG Bredd mm Antall fack Antall søyler Max. belastning pr. arm / kg Total belastning i kg inkl. fot PÅBYGGNADSSEKTION K1000 TVÅ SIDIG Bredd mm Antall fack Antall søyler Max. belastning pr. arm / kg Total belastning pr søyle PÅBYGGNADSSEKTION

fot 1250 1 2 200 2400 312149 2500 2 3 200 3600 312150 3750 3 4 200 4800 312151 5000 4 5 200 6000 312152 6250 5 6 200 7200 312153 PÅBYGGNADSSEKTION 1250 1 1

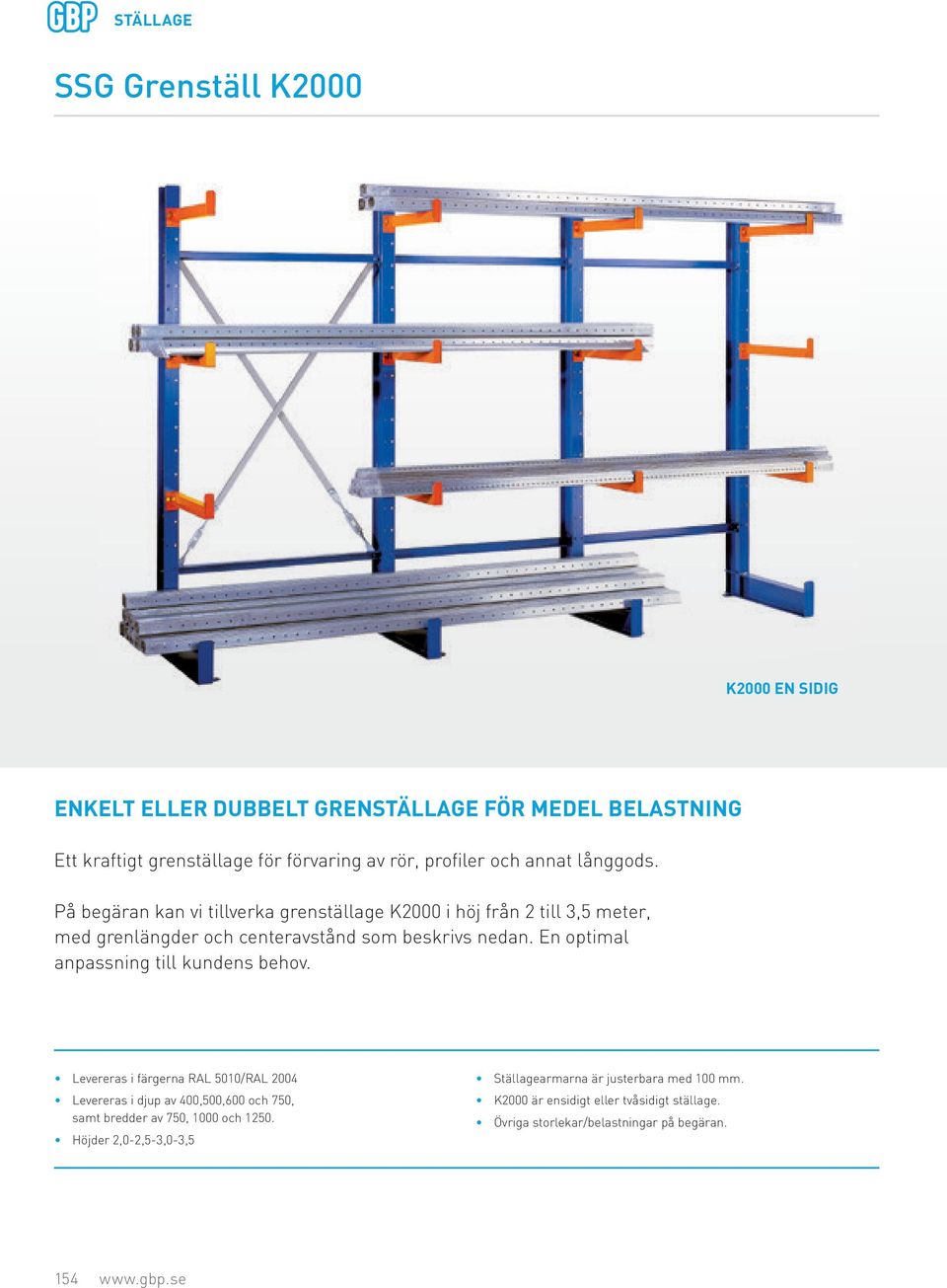

9 SSG Grenställ K2000 K2000 EN SIDIG ENKELT ELLER DUBBELT GRENSTÄLLAGE FÖR MEDEL BELASTNING Ett kraftigt grenställage för förvaring av rör, profiler och annat långgods. På begäran kan vi tillverka grenställage K2000 i höj från 2 till 3,5 meter, med grenlängder och centeravstånd som beskrivs nedan. En optimal anpassning till kundens behov. Levereras i färgerna RAL 5010/RAL 2004 Levereras i djup av 400,500,600 och 750, samt bredder av 750, 1000 och Höjder 2,0-2,5-3,0-3,5 Ställagearmarna är justerbara med 100 mm. K2000 är ensidigt eller tvåsidigt ställage. Övriga storlekar/belastningar på begäran

En optimal anpassning till kundens behov.
