3/2-ventil, elektriskt styrd, Serie AS3-SOV-...-POS Med integrerad sensor ST6 G 3/8 - G 1/2 Röranslutning

Transkript

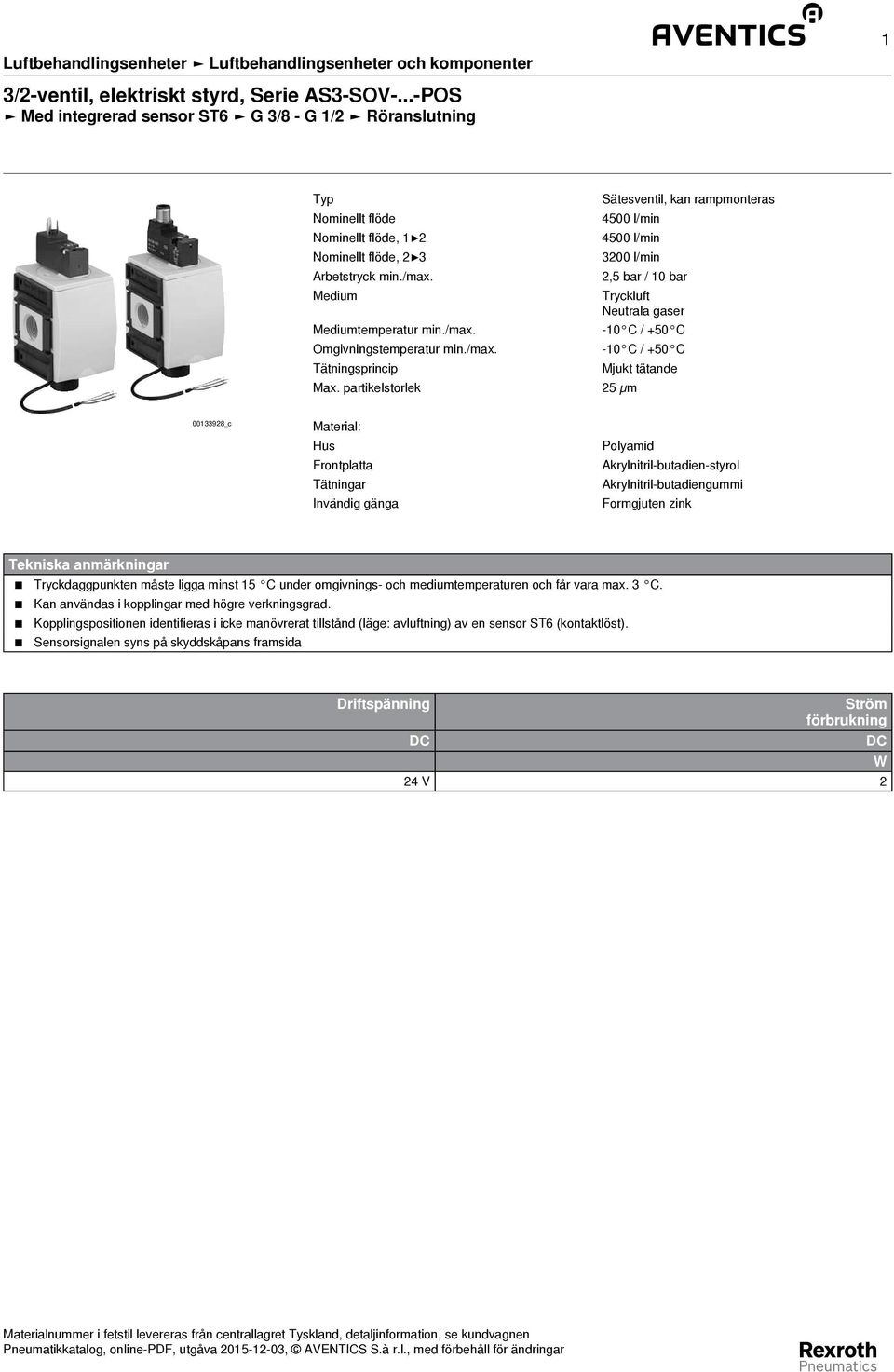

1 1 Med integrerad sensor ST6 - Röranslutning Typ Nominellt flöde Nominellt flöde, 1 2 Nominellt flöde, 2 3 Arbetstryck min./max. Sätesventil, kan rampmonteras 4500 l/min 4500 l/min 3200 l/min 2,5 bar / 10 bar Medium Tryckluft Neutrala gaser Mediumtemperatur min./max. -10 / +50 Omgivningstemperatur min./max. -10 / +50 Tätningsprincip Mjukt tätande Max. partikelstorlek 25 µm _c Material: Hus rontplatta Tätningar Invändig gänga Polyamid Akrylnitril-butadien-styrol Akrylnitril-butadiengummi ormgjuten zink Tekniska anmärkningar Tryckdaggpunkten måste ligga minst 15 under omgivnings- och mediumtemperaturen och får vara max. 3. Kan användas i kopplingar med högre verkningsgrad. Kopplingspositionen identifieras i icke manövrerat tillstånd (läge: avluftning) av en sensor ST6 (kontaktlöst). Sensorsignalen syns på skyddskåpans framsida riftspänning Ström förbrukning W 24 V 2

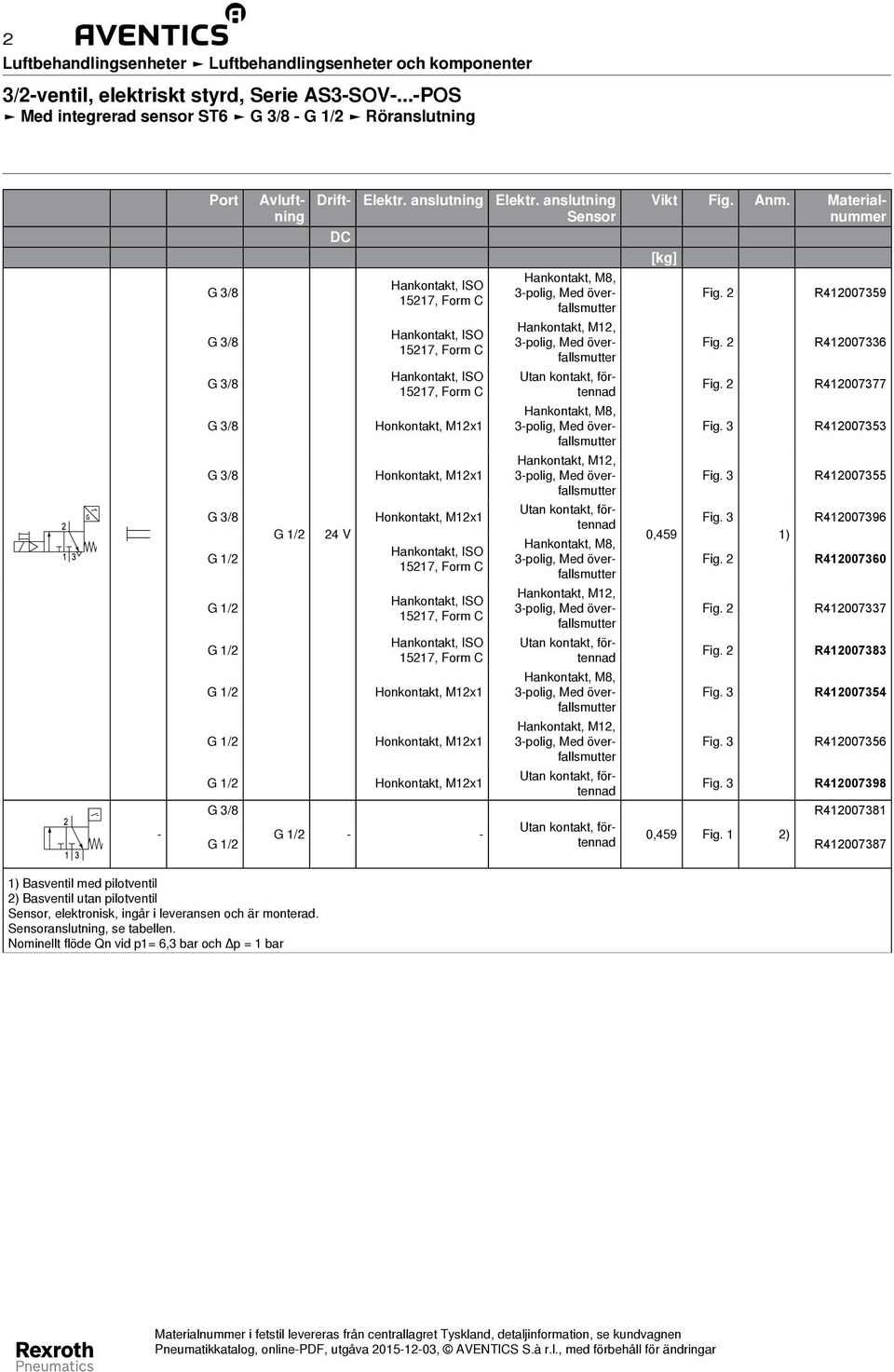

2 2 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter Med integrerad sensor ST6 - Röranslutning Port Avluftning rift- Elektr. anslutning Elektr. anslutning Sensor Vikt ig. Anm. Materialnummer [kg] R R R R R V 0,459 R R R R R R R ,459 ig. 1 R R asventil med pilotventil asventil utan pilotventil Sensor, elektronisk, ingår i leveransen och är monterad. Sensoranslutning, se tabellen. Nominellt flöde Qn vid p1= 6,3 bar och Δp = 1 bar

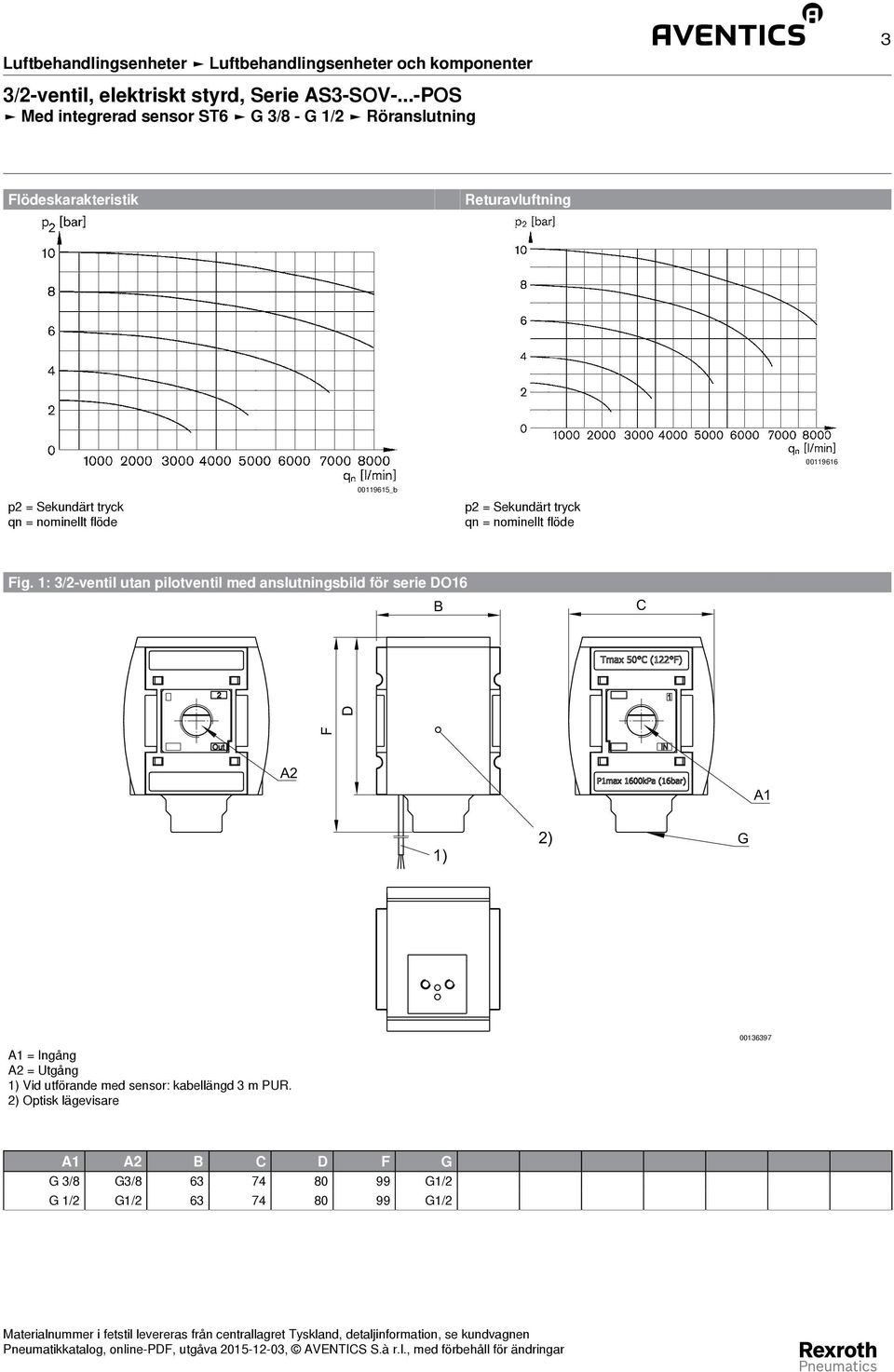

3 Med integrerad sensor ST6 - Röranslutning 3 lödeskarakteristik Returavluftning p2 = Sekundärt tryck qn = nominellt flöde _b p2 = Sekundärt tryck qn = nominellt flöde ig. 1: 3/2-ventil utan pilotventil med anslutningsbild för serie O16 = Ingång = Utgång Vid utförande med sensor: kabellängd 3 m PUR. Optisk lägevisare / /2 1/ /2

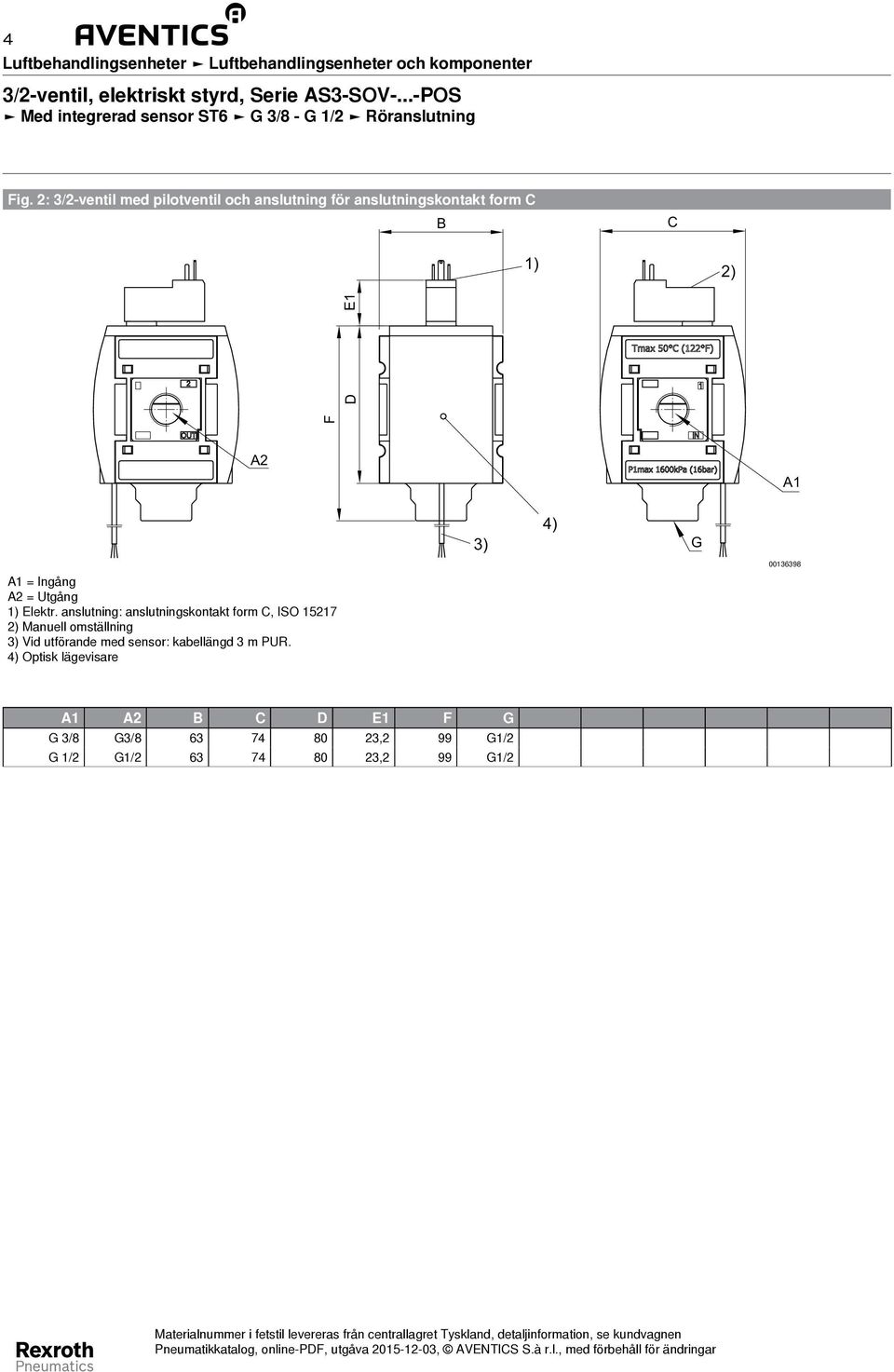

4 4 Luftbehandlingsenheter Luftbehandlingsenheter och komponenter Med integrerad sensor ST6 - Röranslutning : 3/2-ventil med pilotventil och anslutning för anslutningskontakt form E1 3) 4) = Ingång = Utgång Elektr. anslutning: anslutningskontakt form, ISO Manuell omställning 3) Vid utförande med sensor: kabellängd 3 m PUR. 4) Optisk lägevisare E1 3/ ,2 99 1/2 1/ ,2 99 1/2

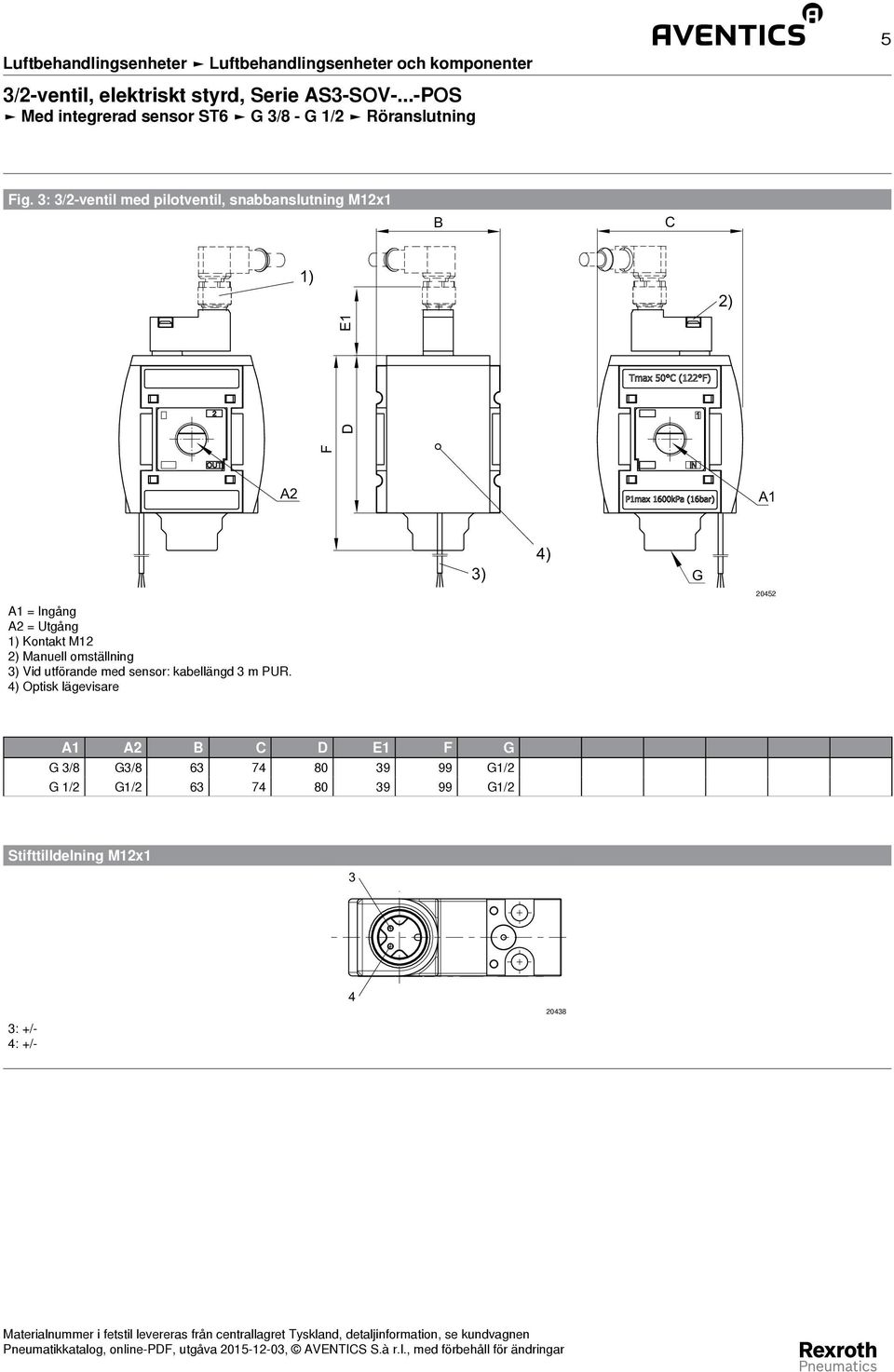

5 Med integrerad sensor ST6 - Röranslutning 5 : 3/2-ventil med pilotventil, snabbanslutning M12x1 E1 = Ingång = Utgång Kontakt M12 Manuell omställning 3) Vid utförande med sensor: kabellängd 3 m PUR. 4) Optisk lägevisare 3) 4) E1 3/ /2 1/ /2 Stifttilldelning M12x1 3 3: +/- 4: +/
