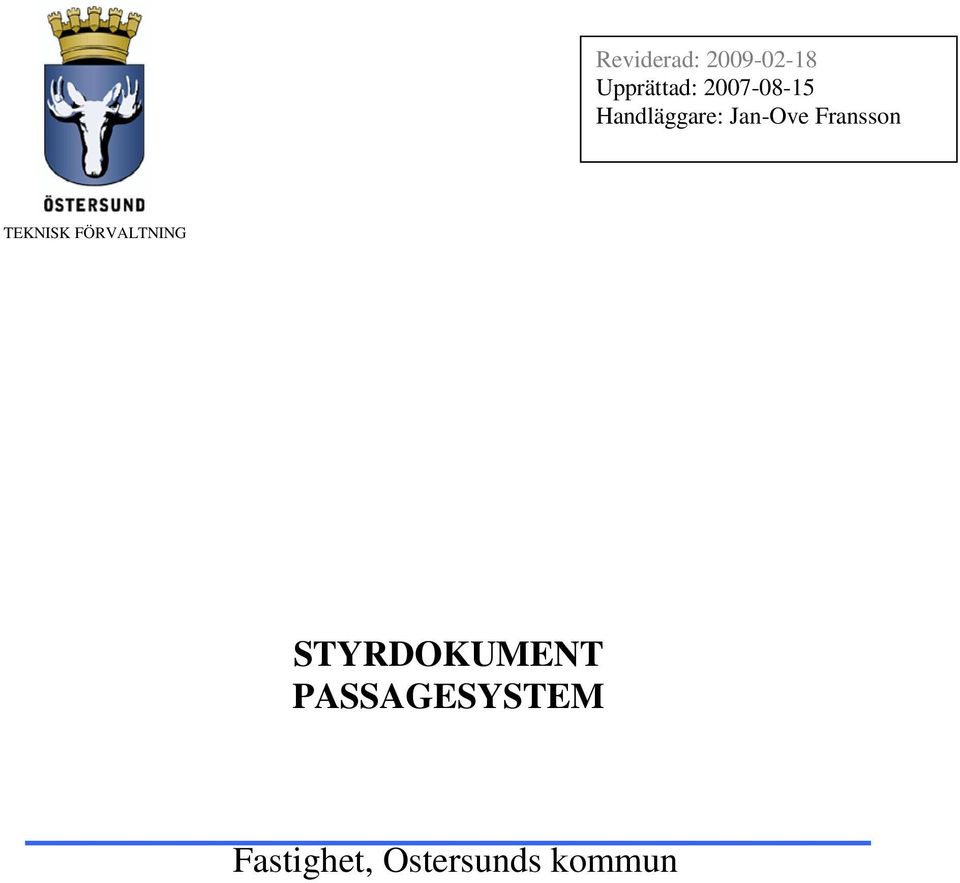

1 Reviderad: Upprättad: : Jan-Ove Fransson TEKNISK FÖRVALTNING STYRDOKUMENT Fastighet, Östersunds kommun

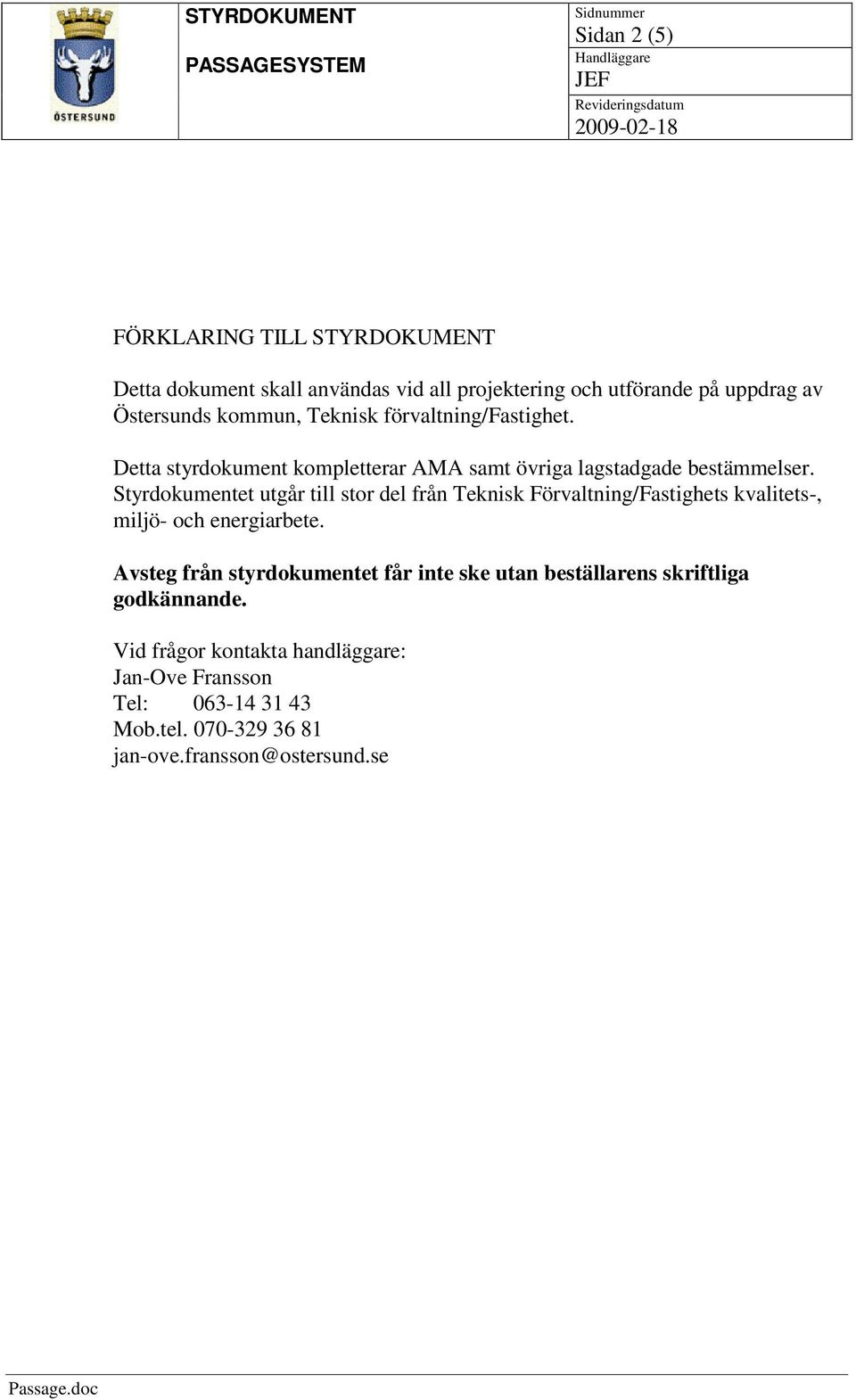

2 Sidan 2 (5) FÖRKLARING TILL STYRDOKUMENT Detta dokument skall användas vid all projektering och utförande på uppdrag av Östersunds kommun, Teknisk förvaltning/fastighet. Detta styrdokument kompletterar AMA samt övriga lagstadgade bestämmelser. Styrdokumentet utgår till stor del från Teknisk Förvaltning/Fastighets kvalitets-, miljö- och energiarbete. Avsteg från styrdokumentet får inte ske utan beställarens skriftliga godkännande. Vid frågor kontakta handläggare: Jan-Ove Fransson Tel: Mob.tel jan-ove.fransson@ostersund.se

3 Sidan 3 (5) INNEHÅLLSFÖRTECKNING sid Allmänt 4 Funktioner 4 Utförande / Montage 4-5 Övrigt 5

4 Sidan 4 (5) ALLMÄNT Syftet med anvisningarna är att få användarvänliga anläggningar med hög säkerhet, där man i kommunens fastigheter ska mötas av anläggningar som är uppbyggd runt samma koncept. 1 Funktioner 1.1 Händelser Inpassering av låst dörr sker med hjälp av kodbricka via beröringsfri läsare Om man i någon fastighet önskar en högre säkerhet, löses detta med en beröringsfri läsare med knappsats. 1.2 Överordnat system Anläggningen ska klara av att integreras med vårt överordnade system Noctu. Ett system där vi kan övervaka och styra anläggningen via kommunens stadsnät. 2 Utförande / Montage 2.1 Passagesystem Kodbrickor ska kunna programmeras för olika behörighetsnivåer, och man ska på ett enkelt sätt komma in i systemet för att spärra en bricka. De beröringsfria läsarna ska i första hand placeras på insidan av dörrpartiet, i annat fall fällas in i väggen eller på annat sätt placeras så att den är skyddad mot vandalisering. Systemet ska i förekommande fall, kunna kommunicera med det bokningssystem Interbook, som kommunen har för bokning av sporthallar. All hantering med att lägga in och radera användare ska kunna skötas av lokal administratör på varje arbetsplats. Passagesystemet ska projekteras så att det på ett enkelt sätt kunna utökas med ytterliggare dörrmiljöer. De fastigheter som redan är utrustade med larm ska passagesystemet där det är möjligt, även integreras med detta. 2.2Elslutbleck Elslutbleck ska vara utförd i extrakraftigt utförande ( typ Solid 5131) med låskolvskontakter för indikering av låst eller öppen dörr, dörrmagnetkontakt ( helst infälld) ska kopplas i serie med låskolvskontakt för att undvika manipulering av indikering och larm. Elslutblecket ska vara av rättvänd funktion (låst vid spänningsbortfall).

5 Sidan 5 (5) 2.3 Skaldörrar Övriga dörrar i skalet som inte är utrustade med läsare och/ eller elslutbleck med inbyggd indikering för låst/olåst dörr, ska förses med larmindikering för låst eller olåst dörr, I första hand används fallås med inbyggd mikrobrytare med möjlighet till uppställning. Larmindikeringen seriekopplas med dörrmagneter som monteras in i dörr och dörrkarm, för indikering av dörrens läge. 2.4 Centralenhet Centralenheten ska vid behov kunna utrustas med porttelefoner. Enheten ska också arbeta autonomt, dvs att den ska fungera även om nätverket ligger nere. 2.5 Kablage Synlig ledningar skall förläggas i vit kabelkanal. Ledning skall, vid genomgång i vägg, golv och tak samt där övrig risk finns för mekanisk åverkan, skyddas med skyddsrör/skyddsprofil. Vid genomgång mellan kalla och varma utrymmen skall rören tätas. 2.6 Märkning och skyltning I samband med apparatinstallation och driftsättning skall anläggningen märkas och skyltas i erfoderlig omfattning 3 Övrigt 3.1 Befintliga installationer Vid utbyte av befintlig utrustning, ska vissa delar av utrustningen kunna behållas och inlemmas i den nya anläggningen, om det är förenligt med kraven i dessa anvisningar (Exempelvis elslutbleck, ledningsnät mm ) Vid ombyggnad av befintlig anläggning skall befintlig driftinstruktion och märkning uppdateras. 3.2 Information till drift- och underhållspersonal Entreprenören informerar personal från beställaren och verksamhetens om anläggningens funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning. Utbildningen sker vid anläggningens färdigställande. 3.3 Provdriftsperiod/dokumentation/instruktioner Första tiden efter driftsättning ska utgöra en provdriftsperiod. Provdriftsperioden ska utgöra en vecka. När anläggningen efter provdriftsperiod är klar att tas i bruk ska anläggarintyg och övrig dokumentation färdigställas och överlämnas till anläggningsägaren. Senast vid slutbesiktning ska entreprenör, till beställaren, i två exemplar, överlämna kompletta pärmar/mappar innehållande samordnad drift och underhållsinstruktion avseende alla i entreprenaden ingående entreprenadarbeten. Överlämnande beskrivningar och instruktioner skall vara på svenska. Relationshandlingar skall bestå av en omgång ritningar lagrade på CD-skiva med generellt ritfilsformat, dwg.
