1 (12) LANDSTINGET SÖRMLAND FMenheten/Fastighet PTS INBROTTSLARMSYSTEM LANDSTINGET SÖRMLAND Daterad LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

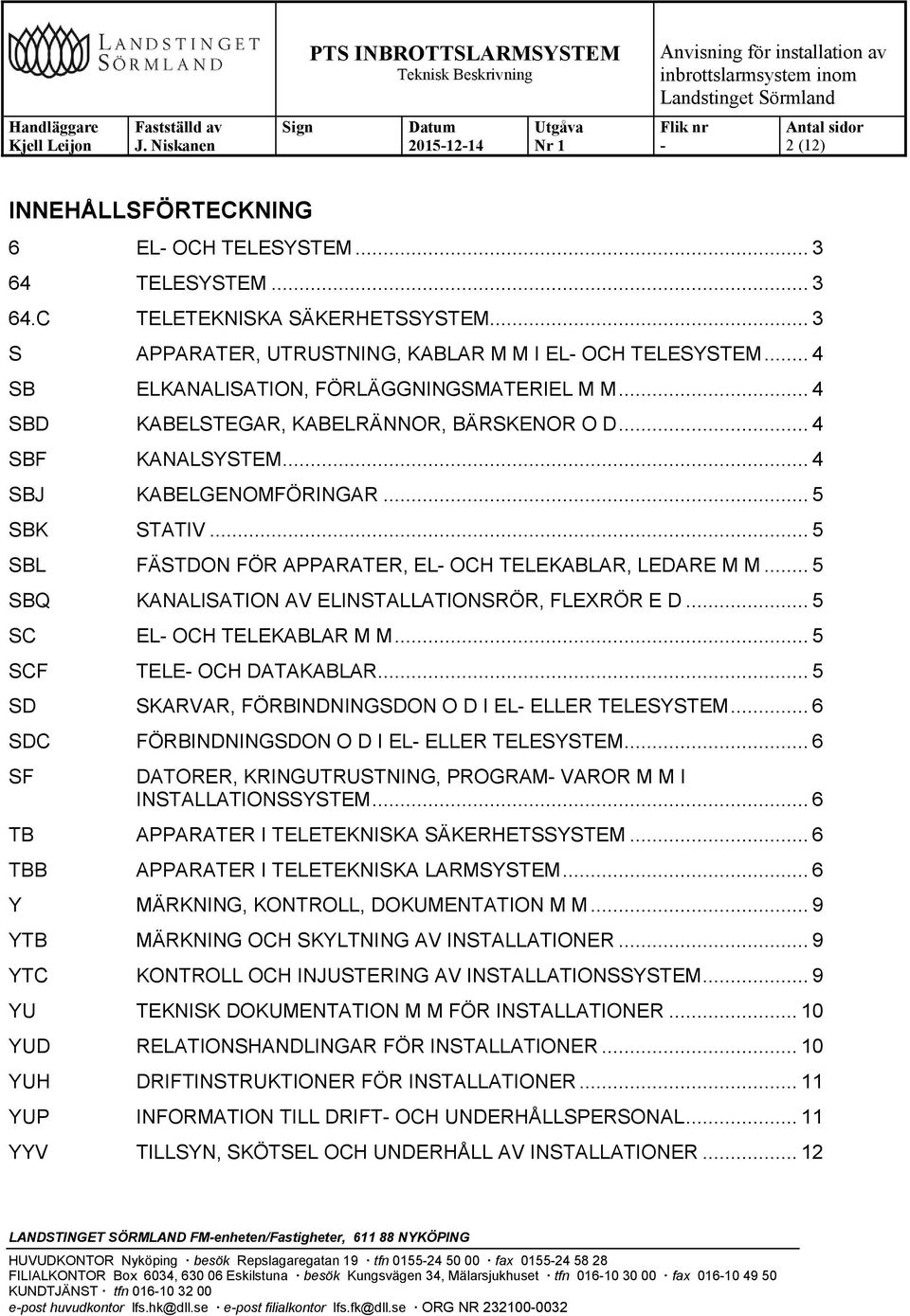

2 (12) INNEHÅLLSFÖRTECKNING 6 EL OCH TELESYSTEM TELESYSTEM C TELETEKNISKA SÄKERHETSSYSTEM... 3 S APPARATER, UTRUSTNING, KABLAR M M I EL OCH TELESYSTEM... 4 SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M... 4 SBD KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D... 4 SBF KANALSYSTEM... 4 SBJ KABELGENOMFÖRINGAR... 5 SBK STATIV... 5 SBL FÄSTDON FÖR APPARATER, EL OCH TELEKABLAR, LEDARE M M... 5 SBQ KANALISATION AV ELINSTALLATIONSRÖR, FLEXRÖR E D... 5 SC EL OCH TELEKABLAR M M... 5 SCF TELE OCH DATAKABLAR... 5 SD SKARVAR, FÖRBINDNINGSDON O D I EL ELLER TELESYSTEM... 6 SDC FÖRBINDNINGSDON O D I EL ELLER TELESYSTEM... 6 SF DATORER, KRINGUTRUSTNING, PROGRAM VAROR M M I INSTALLATIONSSYSTEM... 6 TB APPARATER I TELETEKNISKA SÄKERHETSSYSTEM... 6 TBB APPARATER I TELETEKNISKA LARMSYSTEM... 6 Y MÄRKNING, KONTROLL, DOKUMENTATION M M... 9 YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER... 9 YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM... 9 YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER YUP INFORMATION TILL DRIFT OCH UNDERHÅLLSPERSONAL YYV TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

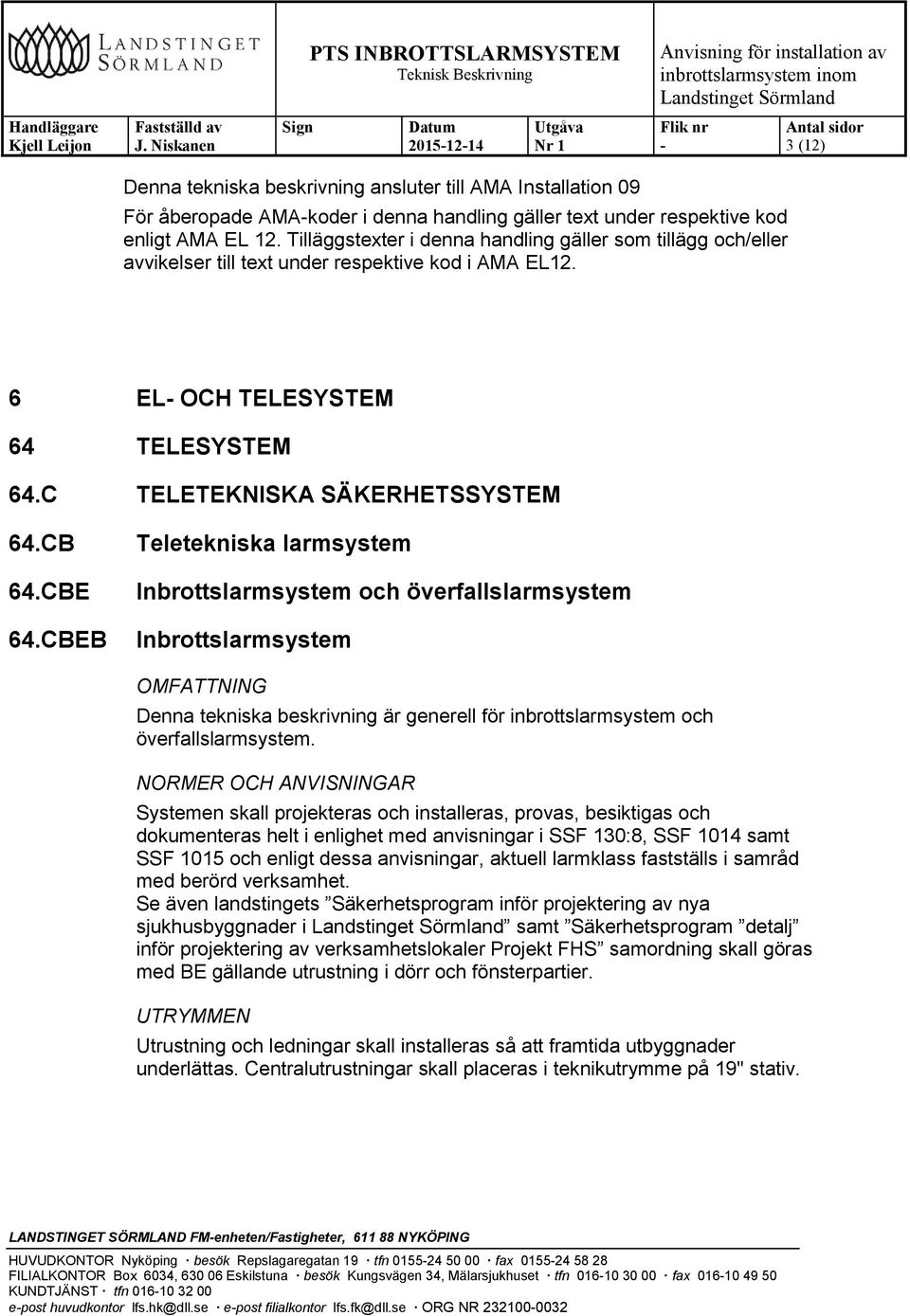

3 (12) Denna tekniska beskrivning ansluter till AMA Installation 09 För åberopade AMAkoder i denna handling gäller text under respektive kod enligt AMA EL 12. Tilläggstexter i denna handling gäller som tillägg och/eller avvikelser till text under respektive kod i AMA EL12. 6 EL OCH TELESYSTEM 64 TELESYSTEM 64.C TELETEKNISKA SÄKERHETSSYSTEM 64.CB 64.CBE 64.CBEB Teletekniska larmsystem Inbrottslarmsystem och överfallslarmsystem Inbrottslarmsystem OMFATTNING Denna tekniska beskrivning är generell för inbrottslarmsystem och överfallslarmsystem. NORMER OCH ANVISNINGAR Systemen skall projekteras och installeras, provas, besiktigas och dokumenteras helt i enlighet med anvisningar i SSF 130:8, SSF 1014 samt SSF 1015 och enligt dessa anvisningar, aktuell larmklass fastställs i samråd med berörd verksamhet. Se även landstingets Säkerhetsprogram inför projektering av nya sjukhusbyggnader i samt Säkerhetsprogram detalj inför projektering av verksamhetslokaler Projekt FHS samordning skall göras med BE gällande utrustning i dörr och fönsterpartier. UTRYMMEN Utrustning och ledningar skall installeras så att framtida utbyggnader underlättas. Centralutrustningar skall placeras i teknikutrymme på 19" stativ. LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

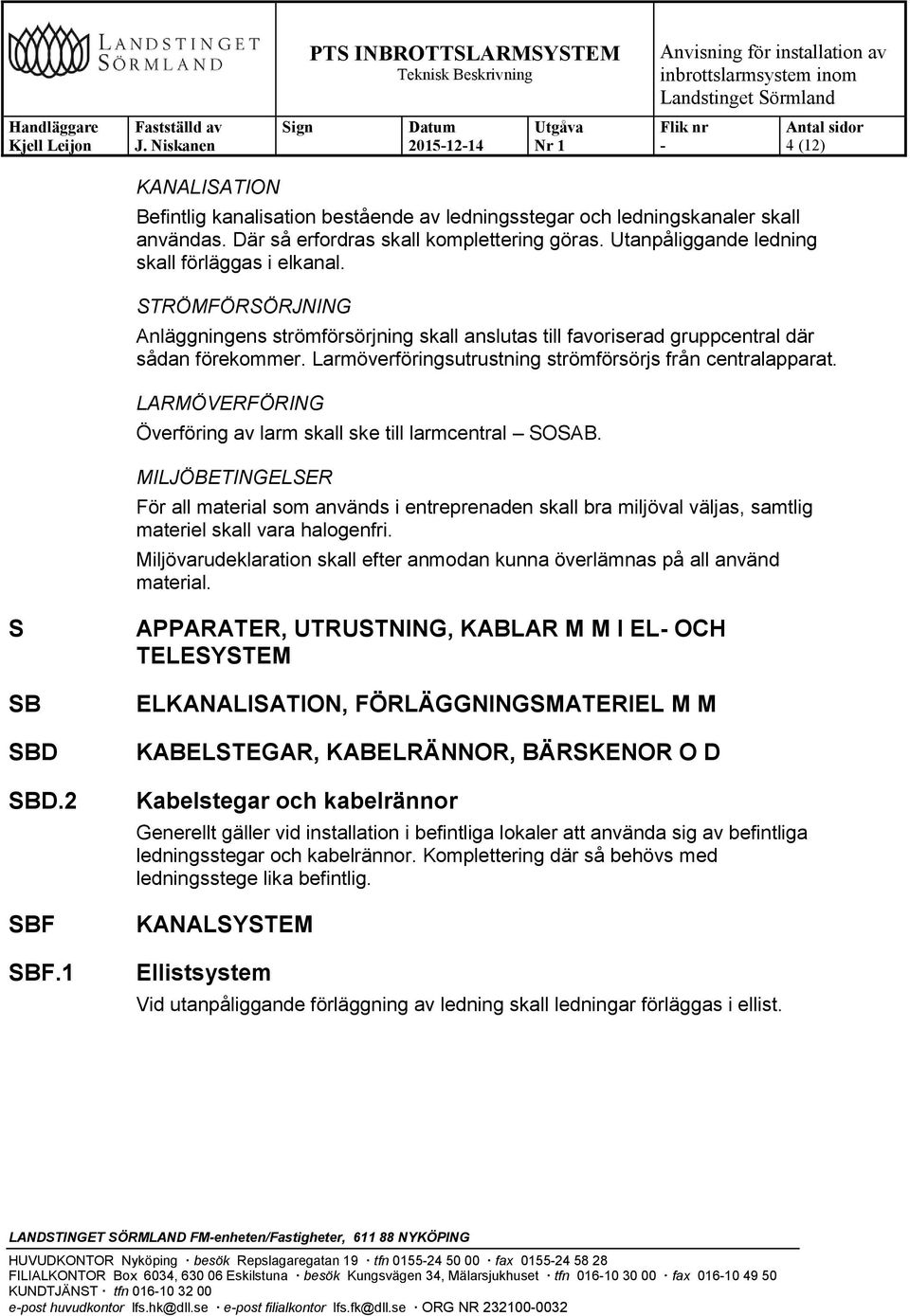

4 (12) KANALISATION Befintlig kanalisation bestående av ledningsstegar och ledningskanaler skall användas. Där så erfordras skall komplettering göras. Utanpåliggande ledning skall förläggas i elkanal. STRÖMFÖRSÖRJNING Anläggningens strömförsörjning skall anslutas till favoriserad gruppcentral där sådan förekommer. Larmöverföringsutrustning strömförsörjs från centralapparat. LARMÖVERFÖRING Överföring av larm skall ske till larmcentral SOSAB. MILJÖBETINGELSER För all material som används i entreprenaden skall bra miljöval väljas, samtlig materiel skall vara halogenfri. Miljövarudeklaration skall efter anmodan kunna överlämnas på all använd material. S SB SBD SBD.2 SBF SBF.1 APPARATER, UTRUSTNING, KABLAR M M I EL OCH TELESYSTEM ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Kabelstegar och kabelrännor Generellt gäller vid installation i befintliga lokaler att använda sig av befintliga ledningsstegar och kabelrännor. Komplettering där så behövs med ledningsstege lika befintlig. KANALSYSTEM Ellistsystem Vid utanpåliggande förläggning av ledning skall ledningar förläggas i ellist. LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

5 (12) SBJ SBJ.15 SBK SBK.2 SBL SBL.12 KABELGENOMFÖRINGAR Brandavskiljande kabelgenomföringar i vägg eller bjälklag Vid förläggning av kabel genom brandcellsbegränsande byggnadsdelar skall tätning ingå. Vid genomgång med ledning i befintlig brandtätning skall entreprenören utföra tätning med samma fabrikat och typ som befintlig, om skylt saknas som anger typ och fabrikat på brandtätning skall entreprenören låta tillverka ny. STATIV Stativ för teleutrustning Stativ stagas på mitten. FÄSTDON FÖR APPARATER, EL OCH TELEKABLAR, LEDARE M M Fästdon för el och telekablar, elinstallationsrör o d Samtliga infästningar skall göras med spik eller skruvförband. Limning eller tejp är ej tillåten. SBQ SBQ.2 SC SCF KANALISATION AV ELINSTALLATIONSRÖR, FLEXRÖR E D Infällda elinstallationsrör Där kabelförläggning skall ske i dörrpartier skall partier förses med god kanalisation för framkomlighet med ledning. Kanalisation skall vara så utförd så att ej ledning kan bli skadad på grund av vassa kanter o d. Installationsrör skall vara halogenfria. EL OCH TELEKABLAR M M TELE OCH DATAKABLAR Samtliga ledningar skall vara av halogenfri typ. Ledningar skall vara av typ som levernatören av inbrottslarmsystemet anvisar. LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

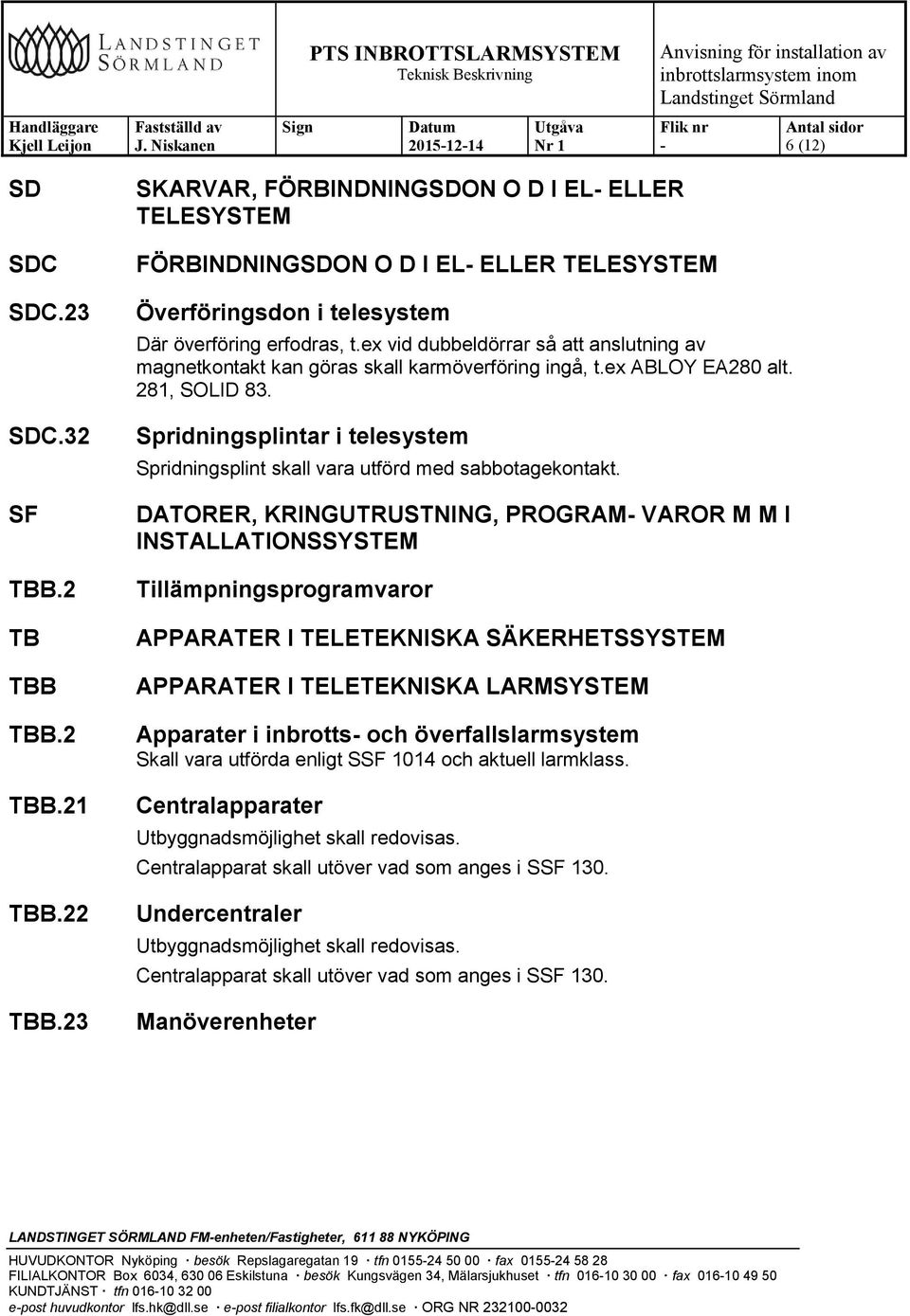

6 (12) SD SDC SDC.23 SDC.32 SF TBB.2 TB TBB TBB.2 TBB.21 TBB.22 TBB.23 SKARVAR, FÖRBINDNINGSDON O D I EL ELLER TELESYSTEM FÖRBINDNINGSDON O D I EL ELLER TELESYSTEM Överföringsdon i telesystem Där överföring erfodras, t.ex vid dubbeldörrar så att anslutning av magnetkontakt kan göras skall karmöverföring ingå, t.ex ABLOY EA280 alt. 281, SOLID 83. Spridningsplintar i telesystem Spridningsplint skall vara utförd med sabbotagekontakt. DATORER, KRINGUTRUSTNING, PROGRAM VAROR M M I INSTALLATIONSSYSTEM Tillämpningsprogramvaror APPARATER I TELETEKNISKA SÄKERHETSSYSTEM APPARATER I TELETEKNISKA LARMSYSTEM Apparater i inbrotts och överfallslarmsystem Skall vara utförda enligt SSF 1014 och aktuell larmklass. Centralapparater Utbyggnadsmöjlighet skall redovisas. Centralapparat skall utöver vad som anges i SSF 130. Undercentraler Utbyggnadsmöjlighet skall redovisas. Centralapparat skall utöver vad som anges i SSF 130. Manöverenheter LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

7 (12) TBB.231 TBB.232 TBB.24 Förbikopplare Där tillgång till passagesystem fabrikat ASSA ARX finns skall passagesystemet förbikoppla inbrottslarmanläggningar. Avsteg från SSF 130:7 redovisas i anläggarintyg. Där passerterminal saknas skall inbrottslarmentreprenör se till att installation av passerterminal för förbikoppling sker. Detta skall ske i samråd med resp driftavdelning. Tillkommande kostnader för passagesystem ingår ej i denna entreprenad. Förbikoppling utförs även via systemets interna tidkanal samt via manöverapparat. Larmknapp Larmknapp skall vara utförd med dubbeltrycke Detektorer och larmutlösare Skall uppfylla kraven i SSF Omfattning skall ske i samråd med berörd verksamhet. TBB.2413 Magnetkontakter Omfattning skall ske i samråd med berörd verksamhet. TBB.2421 Vibrationsdetektorer TBB.2422 Glaskrossdetektorer Glaskrossdetektor fästes på rutan enligt fabrikantens anvisningar. Erfoderliga antal analysatorer skall ingå för drift av glaskrossdetektorer. TBB Passiva glaskrossdetektorer TBB Aktiva glaskrossdetektorer TBB Akustiska glaskrossdetektorer Akustisk glaskrossdetektor skall monteras så den får en optimal täckning av glasruta. LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

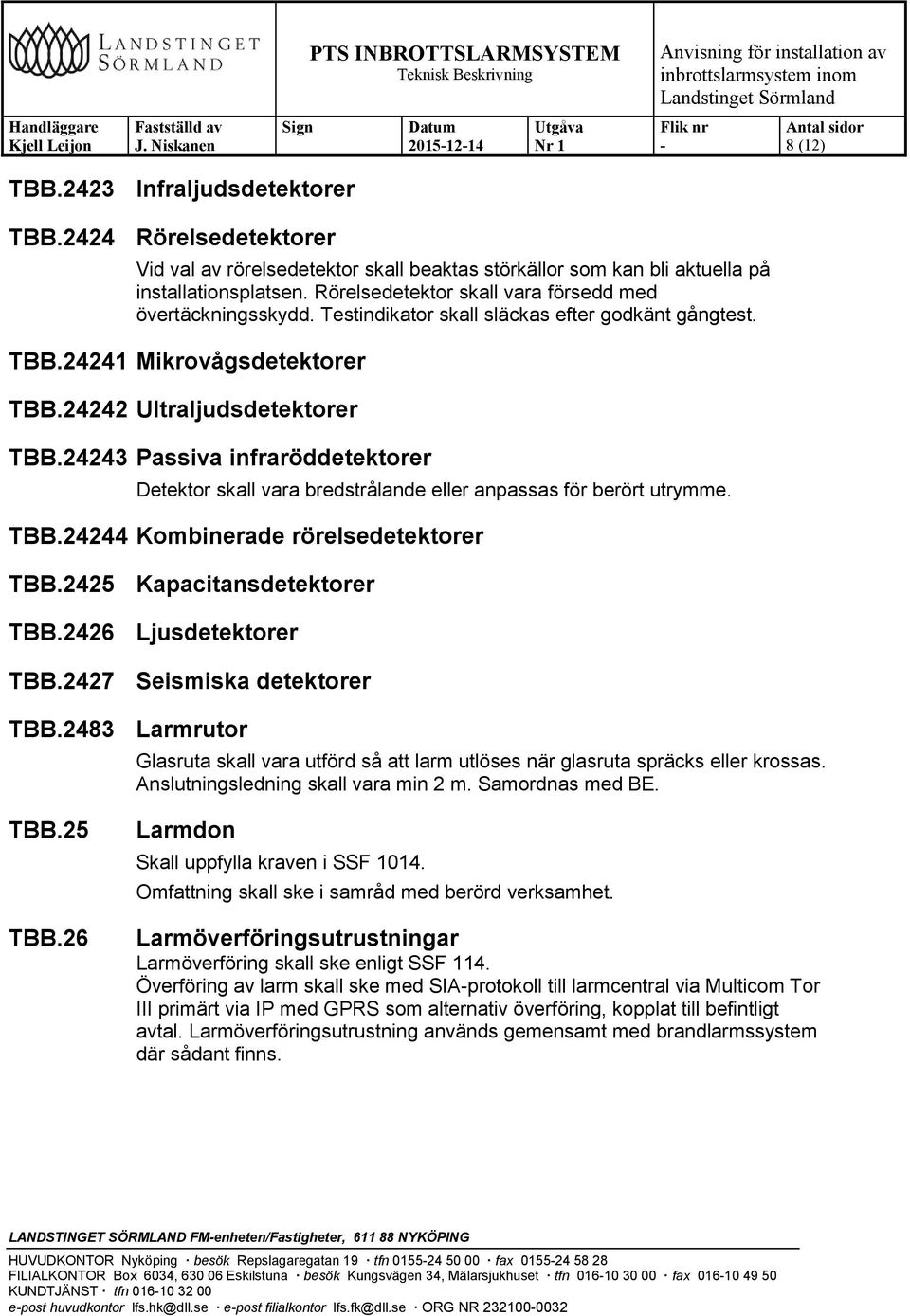

8 (12) TBB.2423 Infraljudsdetektorer TBB.2424 Rörelsedetektorer Vid val av rörelsedetektor skall beaktas störkällor som kan bli aktuella på installationsplatsen. Rörelsedetektor skall vara försedd med övertäckningsskydd. Testindikator skall släckas efter godkänt gångtest. TBB Mikrovågsdetektorer TBB Ultraljudsdetektorer TBB Passiva infraröddetektorer Detektor skall vara bredstrålande eller anpassas för berört utrymme. TBB Kombinerade rörelsedetektorer TBB.2425 Kapacitansdetektorer TBB.2426 Ljusdetektorer TBB.2427 Seismiska detektorer TBB.2483 Larmrutor Glasruta skall vara utförd så att larm utlöses när glasruta spräcks eller krossas. Anslutningsledning skall vara min 2 m. Samordnas med BE. TBB.25 TBB.26 Larmdon Skall uppfylla kraven i SSF Omfattning skall ske i samråd med berörd verksamhet. Larmöverföringsutrustningar Larmöverföring skall ske enligt SSF 114. Överföring av larm skall ske med SIAprotokoll till larmcentral via Multicom Tor III primärt via IP med GPRS som alternativ överföring, kopplat till befintligt avtal. Larmöverföringsutrustning används gemensamt med brandlarmssystem där sådant finns. LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

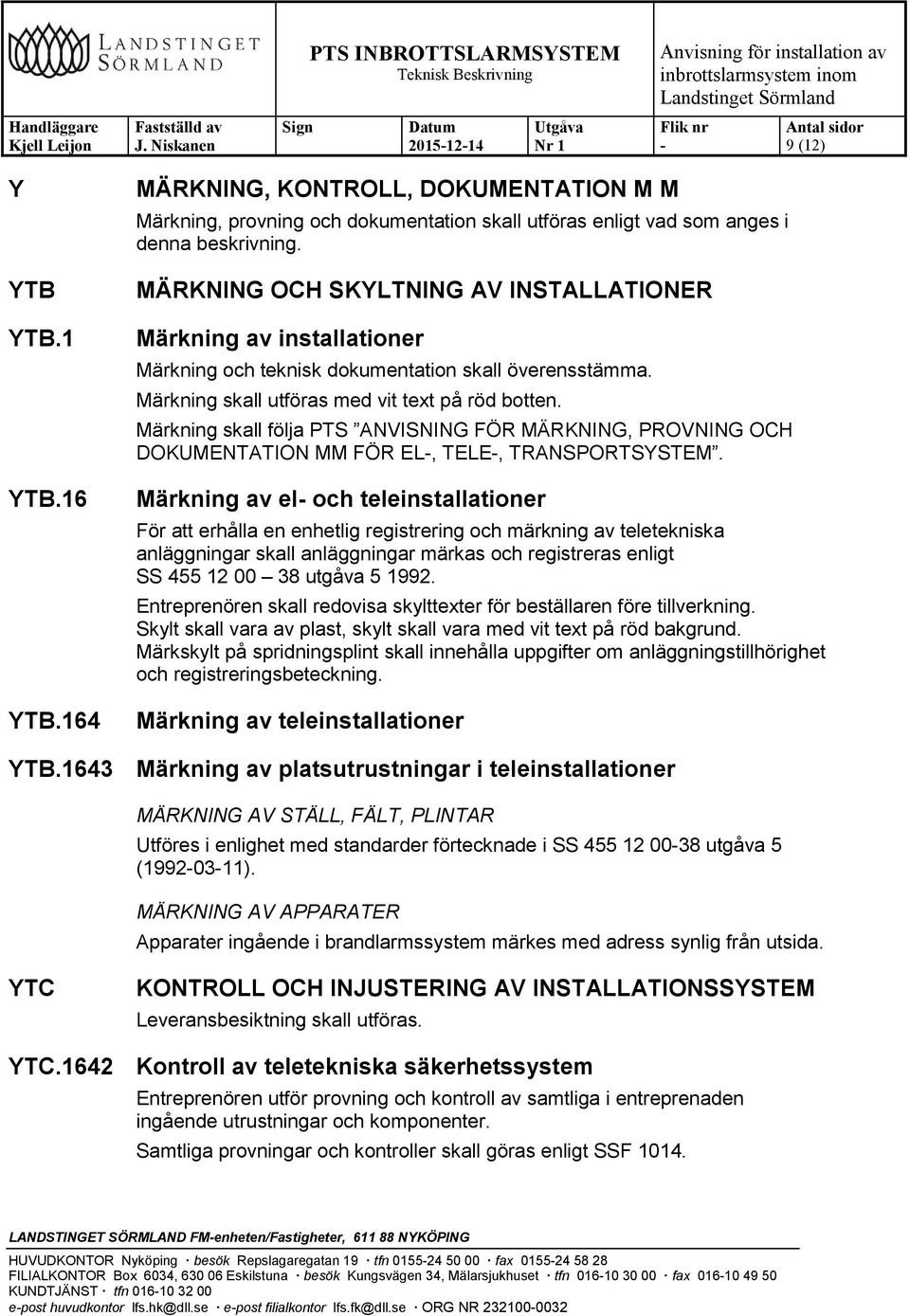

9 (12) Y YTB YTB.1 YTB.16 YTB.164 MÄRKNING, KONTROLL, DOKUMENTATION M M Märkning, provning och dokumentation skall utföras enligt vad som anges i denna beskrivning. MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märkning av installationer Märkning och teknisk dokumentation skall överensstämma. Märkning skall utföras med vit text på röd botten. Märkning skall följa PTS ANVISNING FÖR MÄRKNING, PROVNING OCH DOKUMENTATION MM FÖR EL, TELE, TRANSPORTSYSTEM. Märkning av el och teleinstallationer För att erhålla en enhetlig registrering och märkning av teletekniska anläggningar skall anläggningar märkas och registreras enligt SS utgåva Entreprenören skall redovisa skylttexter för beställaren före tillverkning. Skylt skall vara av plast, skylt skall vara med vit text på röd bakgrund. Märkskylt på spridningsplint skall innehålla uppgifter om anläggningstillhörighet och registreringsbeteckning. Märkning av teleinstallationer YTB.1643 Märkning av platsutrustningar i teleinstallationer MÄRKNING AV STÄLL, FÄLT, PLINTAR Utföres i enlighet med standarder förtecknade i SS utgåva 5 ( ). MÄRKNING AV APPARATER Apparater ingående i brandlarmssystem märkes med adress synlig från utsida. YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM Leveransbesiktning skall utföras. YTC.1642 Kontroll av teletekniska säkerhetssystem Entreprenören utför provning och kontroll av samtliga i entreprenaden ingående utrustningar och komponenter. Samtliga provningar och kontroller skall göras enligt SSF LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

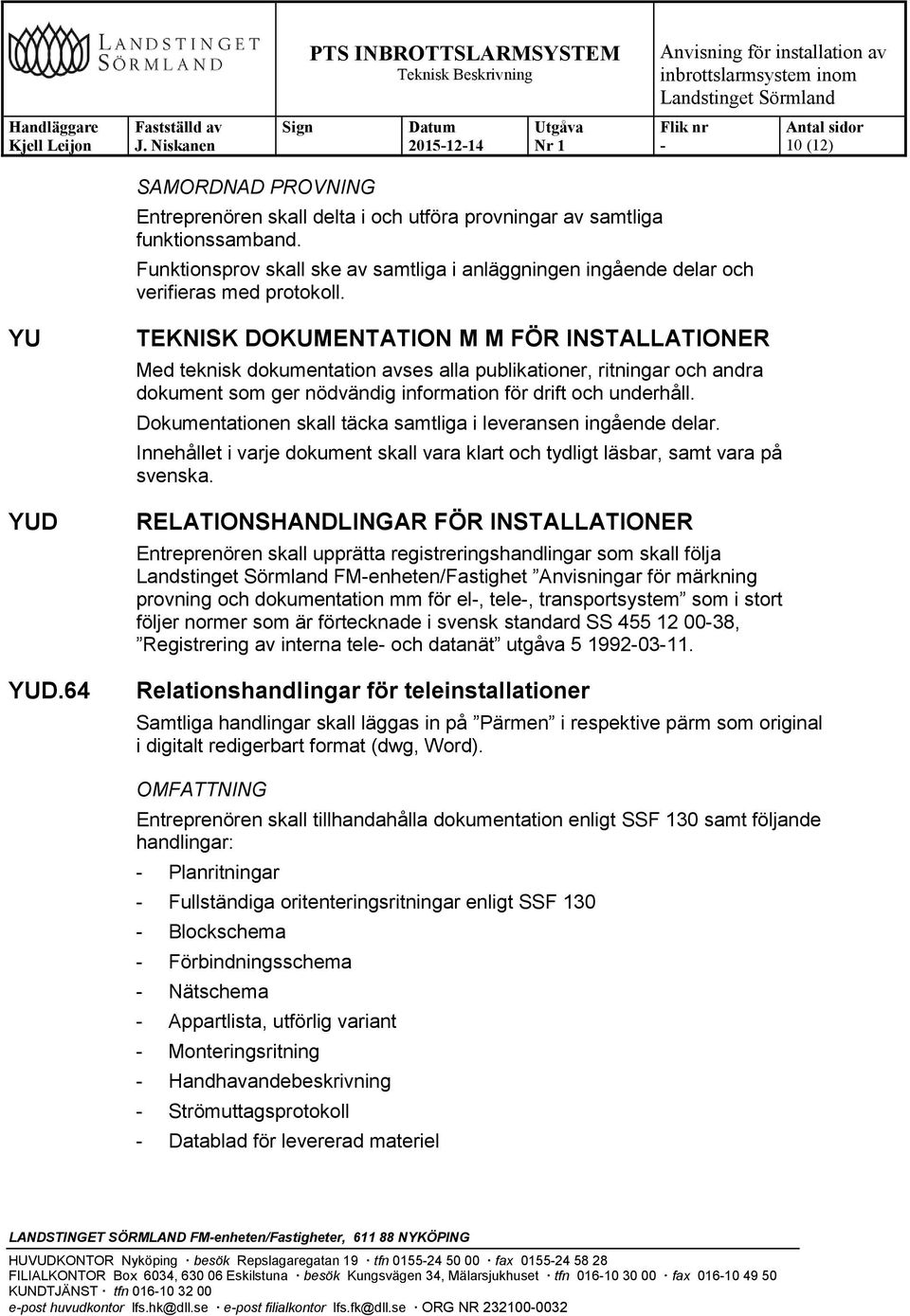

10 (12) SAMORDNAD PROVNING Entreprenören skall delta i och utföra provningar av samtliga funktionssamband. Funktionsprov skall ske av samtliga i anläggningen ingående delar och verifieras med protokoll. YU YUD YUD.64 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Med teknisk dokumentation avses alla publikationer, ritningar och andra dokument som ger nödvändig information för drift och underhåll. Dokumentationen skall täcka samtliga i leveransen ingående delar. Innehållet i varje dokument skall vara klart och tydligt läsbar, samt vara på svenska. RELATIONSHANDLINGAR FÖR INSTALLATIONER Entreprenören skall upprätta registreringshandlingar som skall följa FMenheten/Fastighet Anvisningar för märkning provning och dokumentation mm för el, tele, transportsystem som i stort följer normer som är förtecknade i svensk standard SS , Registrering av interna tele och datanät utgåva Relationshandlingar för teleinstallationer Samtliga handlingar skall läggas in på Pärmen i respektive pärm som original i digitalt redigerbart format (dwg, Word). OMFATTNING Entreprenören skall tillhandahålla dokumentation enligt SSF 130 samt följande handlingar: Planritningar Fullständiga oritenteringsritningar enligt SSF 130 Blockschema Förbindningsschema Nätschema Appartlista, utförlig variant Monteringsritning Handhavandebeskrivning Strömuttagsprotokoll Datablad för levererad materiel LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

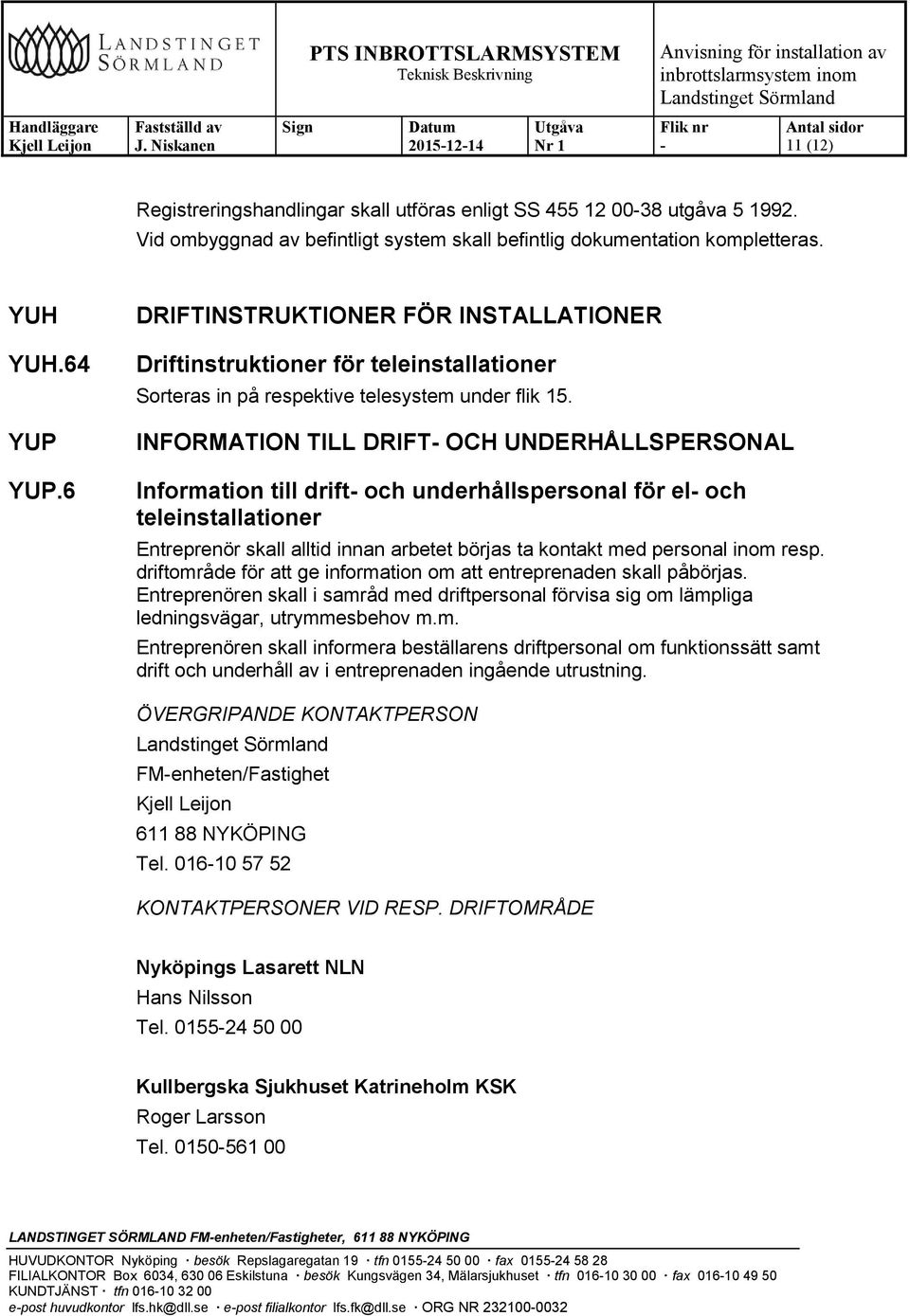

11 (12) Registreringshandlingar skall utföras enligt SS utgåva Vid ombyggnad av befintligt system skall befintlig dokumentation kompletteras. YUH YUH.64 YUP YUP.6 DRIFTINSTRUKTIONER FÖR INSTALLATIONER Driftinstruktioner för teleinstallationer Sorteras in på respektive telesystem under flik 15. INFORMATION TILL DRIFT OCH UNDERHÅLLSPERSONAL Information till drift och underhållspersonal för el och teleinstallationer Entreprenör skall alltid innan arbetet börjas ta kontakt med personal inom resp. driftområde för att ge information om att entreprenaden skall påbörjas. Entreprenören skall i samråd med driftpersonal förvisa sig om lämpliga ledningsvägar, utrymmesbehov m.m. Entreprenören skall informera beställarens driftpersonal om funktionssätt samt drift och underhåll av i entreprenaden ingående utrustning. ÖVERGRIPANDE KONTAKTPERSON FMenheten/Fastighet NYKÖPING Tel KONTAKTPERSONER VID RESP. DRIFTOMRÅDE Nyköpings Lasarett NLN Hans Nilsson Tel Kullbergska Sjukhuset Katrineholm KSK Roger Larsson Tel LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor lfs.hk@dll.se epost filialkontor lfs.fk@dll.se ORG NR

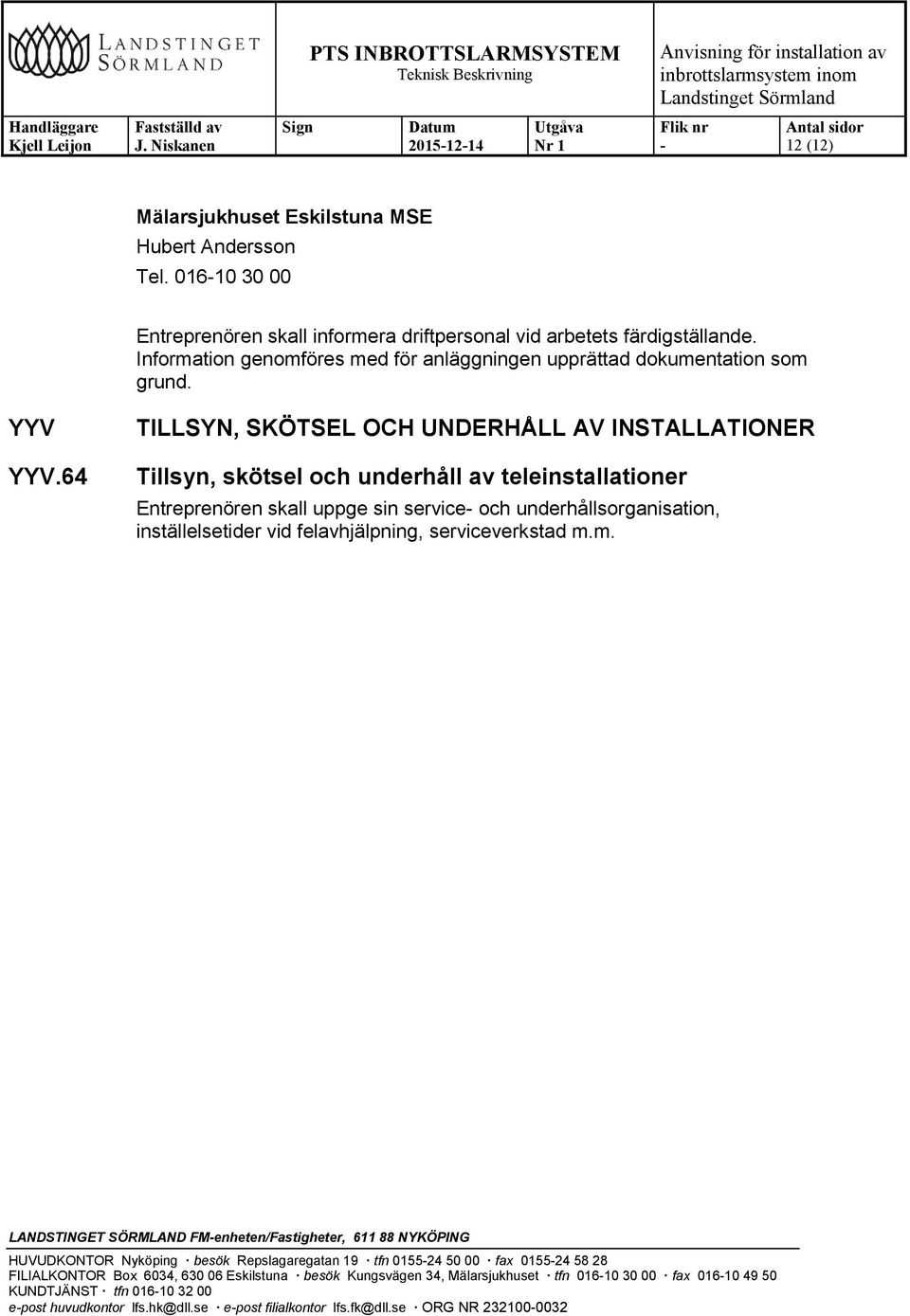

12 (12) Mälarsjukhuset Eskilstuna MSE Hubert Andersson Tel Entreprenören skall informera driftpersonal vid arbetets färdigställande. Information genomföres med för anläggningen upprättad dokumentation som grund. YYV YYV.64 TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER Tillsyn, skötsel och underhåll av teleinstallationer Entreprenören skall uppge sin service och underhållsorganisation, inställelsetider vid felavhjälpning, serviceverkstad m.m. LANDSTINGET SÖRMLAND FMenheten/Fastigheter, NYKÖPING HUVUDKONTOR Nyköping besök Repslagaregatan 19 tfn fax FILIALKONTOR Box 6034, Eskilstuna besök Kungsvägen 34, Mälarsjukhuset tfn fax KUNDTJÄNST tfn epost huvudkontor epost filialkontor ORG NR
