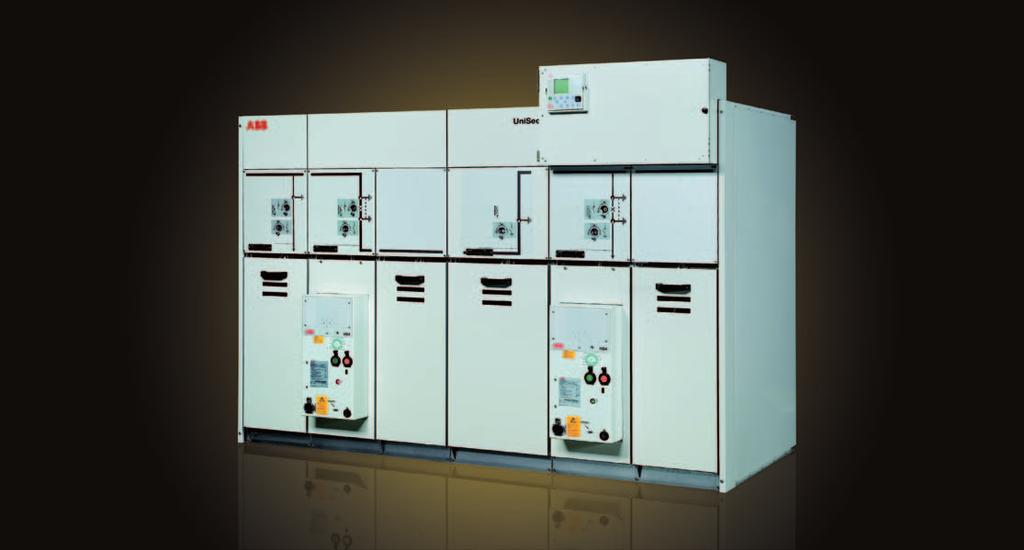

1 Medium voltage products UniSec Luftisolerat mellanspänningsställverk för sekundärdistribution upp till 24 kv, 1250 A, 25 ka

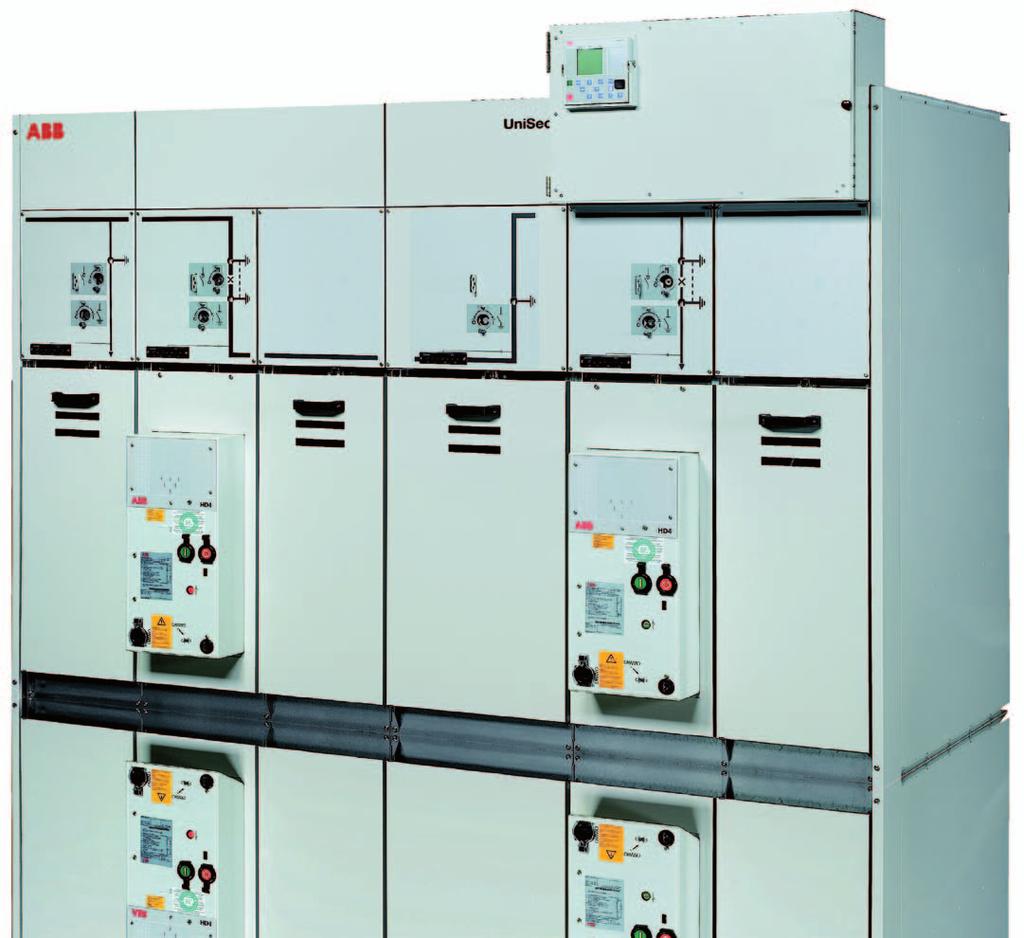

2 UniSec a superior switchgear range UniSec En överlägsen ställverksserie Ställverken UniSec är resultatet av en konstant innovation och vilja att tillgodose marknadens ständiga krav på nyutveckling. Den nya ställverksserien erbjuder långsiktiga tekniska lösningar för en mängd olika användningsområden. Säkerhet och pålitlighet, användarvänlighet och hållbarhet har varit ledorden vid utvecklingen av ställverken UniSec. 2 A superior switchgear range UniSec

3 Utvecklat för samtliga användningsområden UniSec är det nya luftisolerade ställverket från ABB i kategori LSC2A-PM och LSC2B-PM och uppfyller kraven i standard SS-EN för enheter med utdragbar brytare med avseende på avbrottsfri kraft. Kännetecken hos ställverken UniSec: Luftisolering av samtliga spänningsförande delar SF 6 -isolerad frånskiljande brytare Borttagbara och utdragbara brytare Klassificering LSC2A och LCS2B med avseende på avbrottsfri kraft Komplett sortiment av funktionsenheter och tillbehör Brett utbud av moderna skyddsreläer för skydds-, kontrolloch mätfunktioner, inbyggda i brytarna eller med fristående installation Märkspänning kv 12 17,5 24 Testspänning (50-60 Hz i 1 minut) kv Hållspänning med impuls kv Märkfrekvens Hz Märkström för huvudskenor A 630/800/ /800/ Märkström för apparater: Borttagbar brytare VD4-HD4 GSec-isolerad frånskiljande brytare Utdragbar brytare Vmax Vakuumkontaktor VSC/P A A A A 630/ / / / / / Korttidsström ka (3 s) 16/21/25 (1) (2) 16/21/25 (2) 16/21 Toppström ka 40/52,5/63 40/52,5/63 (3) 40/52,5 Hållström mot inre båge (IAC AFLR) (4) ka (1 s) 12,5/16/21/25 (3) 12,5/16/21/25 (3) 12,5/16/21 (1) 25 ka - 2 s. (2) 25 ka - 3 s för utdragbar brytare. (3) För enheter med utdragbar brytare. (4) på begäran utan inre båge. UniSec A superior switchgear range 3

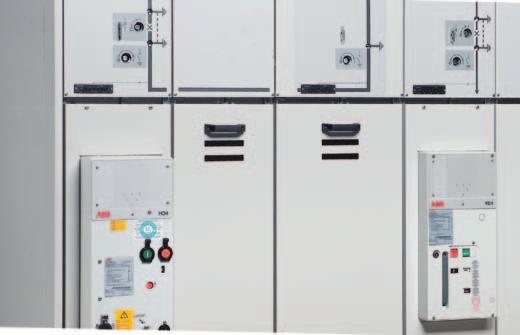

4 Ultimately convenient Maximala fördelar Ställverken UniSec ger alltid de bästa lösningarna på dina tekniska och marknadsmässiga problem oavsett var du bedriver din verksamhet. Den optimala lösningen i alla sammanhang Ställverken UniSec är de mest mångsidiga på marknaden tack vare sitt breda utbud av funktionsenheter. Mindre krav på yrkesutbildning och kompetens eftersom delarna är få till antalet, standardiserade och moduluppbyggda. Lättåtkomliga kabelanslutningar. Lättkopplade paneler. Lätt utdragbara brytare. Konstruktionen medger kundanpassade lösningar och enkla ändringar, snabba byten och uppgradering av huvudtillbehör. Ställverken UniSec har moderna skydds-, kontroll- och övervakningsanordningar. Allt från självförsörjande skyddsreläer till sofistikerade konfigurerbara änduttag, för samtliga användningsområden. 4 A superior switchgear range UniSec

5 Absolutely trustworthy Fullkomlig pålitlighet Pålitlighet och säkerhet är absoluta grundkrav. UniSec är en helhetslösning som garanterar personsäkerheten och skyddar din investering. Pålitliga och säkra Ställverken UniSec är en garanti för pålitlighet och avbrottsfri kraft. Ställverken UniSec har lång livslängd vilket säkerställs med hjälp av omfattande produkttester och ett oslagbart globalt servicenät. Metallisoleringen mellan samlingsskenor och linje är en ytterligare garanti för säkerhet och avbrottsfri kraft. Personalens säkerhet går före allt annat. Ställverken UniSec har kännetecken som garanterar personalens säkerhet och utgör en säker investering. Ställverksserien UniSec är helt utvecklad och testad i enlighet med standard SS-EN och har höga beständighetsvärden mot den inre bågen. Lösningar med inbyggda skydd (tillval) i skyddsreläerna minskar anmärkningsvärt de negativa effekterna av den inre bågen. UniSec A superior switchgear range 5

6 Genuinely adaptable Extremt anpassningsbara Ställverken UniSec är alltid rätt lösning för samtliga användningsområden och förhållanden, oavsett situation och plats, tack vare den globala erfarenhet och det know-how som ABB besitter. Kunskap om lokala marknader via ett globalt nätverk ABB finns i 100 länder och kan de lokala marknaderna och bestämmelserna. ABB tillämpar korrekta standarder och förordningar oavsett var du bedriver din verksamhet. Företaget levererar även lokalt anpassade ritningar, dokumentation, utbildningskurser och e-learningpaket. Ställverken och delarna UniSec tillverkas och levereras över hela världen från regionala anläggningar. Vi garanterar optimala leveranstider och leveranssätt med säkerställd kvalitet. 6 A superior switchgear range UniSec

7 Committed all the way Ett långsiktigt åtagande ABB kännetecknas av global närvaro och finansiell styrka med siktet inställt på en hållbar och långsiktig utveckling. Med denna uppbackning gör ställverken UniSec alltid skillnad. En hållbar lösning från en aktör som har funnits på världsmarknaden länge ABB garanterar ett långsiktigt åtagande i och med sin globala närvaro, konstanta utveckling och finansiella styrka. Detta gör UniSec marknadsledande inom luftisolerade ställverk för sekundärdistribution. Förstklassig teknologi och kvalitet med minimal miljöpåverkan. Hjälpverktygen för UniSec omfattar servicepaket, produktkonfiguratorer, e-learningpaket, kundanpassade utbildningskurser och komplett teknisk produktdokumentation. UniSec A superior switchgear range 7

8 Kontakta oss Your sales contact: More product information: Data och illustrationer är endast vägledande. Vi förbehåller oss rätten att utföra ändringar under den tekniska utvecklingen av produkten. Copyright 2011 ABB. All rights reserved. 1VFM Rev. C, se Marketing brochure (mt)
