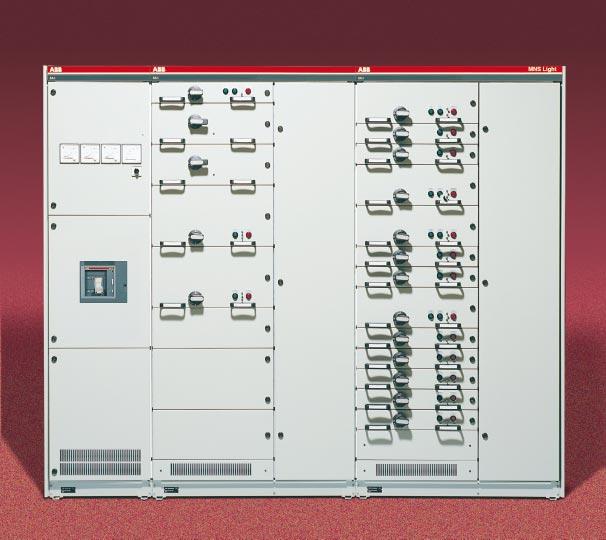

MNS Light W. Lågspänningsställverk med utdragbara och borttagbara apparatgrupper. ABB LV Systems

Transkript

1 MNS Light W Lågspänningsställverk med utdragbara och borttagbara apparatgrupper ABB LV Systems

2 Skåpuppbyggnad MNS Light W är ett flexibelt ställverkssystem som i första hand är avsett för motordrifter. De utdragbara startkopplargrupperna medger snabbt och personsäkert utbyte med ställverket spänningssatt. Förutom startkopplare kan MNS Light W bestyckas med distributionsgrupper och centraler. Skensystem Skensystemen är beröringssäkra. De horisontala skenorna kan placeras upptill och/eller nedtill. De vertikala skenorna är placerade baktill i apparatskåpen. De horisontala skenorna är skarvade mellan varje skåpenhet vilket förenklar montage, utbyte och tillbyggnad. N- eller PEN-skena kan ingå i det horisontala och det vertikala skensystemet. Övriga skåptyper I programmet ingår också: - transformatorskåp - anslutning till skenbryggor - hörnskåp - skåp för frekvensomvandlare, mjukstartare, faskompensering mm. Ventilation Skåpen är självventilerade. Luft tas in i fronten och leds ut uppåt/bakåt. Inmatningsskåp Inmatningsskåpen kan bestyckas med effektbrytare (MCCB alt. ACB) eller frånskiljare. Jordningskopplare kan alltid ingå. Anslutningsalternativ: - kablar underifrån - kablar ovanifrån - skenor ovanifrån - sektionering. Apparatskåp Apparatskåpen är indelade i separata utrymmen för skensystem, apparatgrupper och kablar. Apparatutrymmet är modulindelat på höjden i 36 bestyckningsbara M-moduler (1 M = 50 mm). Avskärmade apparatceller minimerar risken för oavsiktlig beröring av spänningsförande delar. Det horisontala skensystemet är placerat i ett avskärmat utrymme upptill eller i botten av ställverket. Skarvning av de horisontala skenorna mellan skåpenheterna kan enkelt utföras framifrån. 2

3 3

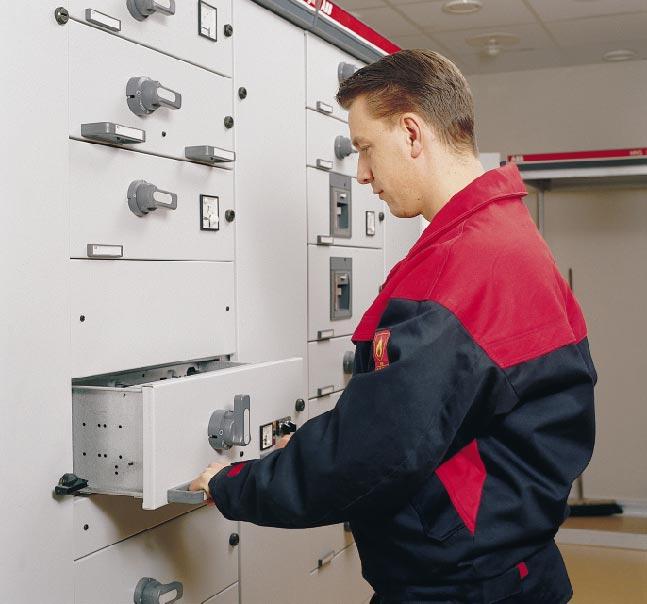

4 Apparatgrupper Till MNS Light W finns ett komplett sortiment apparatgrupper. Samtliga grupper passar både i MNS Light W och i MNS W. Utdragbara och borttagbara apparatgrupper De utdragbara grupperna har plugin-anslutning både för inmatningen från det vertikala skensystemet och för utgående kablar. De borttagbara grupperna har plugin-anslutning för inmatningen medan utgående kablar ansluts via skruvförband. Både de utdragbara och de borttagbara grupperna kan bytas ut med ställverket spänningssatt. Apparatgrupper, översikt Startkopplare upp till 630 A för direktstart, Y/D-start och fram/back. Startkopplare för direktstart i kompaktutförande (monteras fyra i bredd). Distributionsgrupper upp till 800 A med MCCB eller säkringslastbrytare. Gruppcentraler med dvärgbrytare eller gängsäkringar. Skåpbrytare upp till 800 A med MCCB eller säkringslastbrytare. Övriga enheter Distribuerad I/O för kommunikation med driftcentral. System INSUM för styrning, övervakning och skydd av motordrifter. Utdragbar apparatgrupp i utdraget läge. Borttagbar apparatgrupp i driftläge. Styr-, övervaknings- och skyddssystem INSUM. Bilden visar manöver- och indikeringsenheten med display för driftstatus, mätvärden och felinformation för upp till 32 startkopplare. Kommunikation kan också ske med överordnad driftcentral. Distribuerad I/O inbyggd i ställverksmodul. 4

5 Utdragbar startkopplare med MCB och strömbegränsare PROLIM som kortslutningsskydd. Storlek: 2 M-moduler. Utdragbar startkopplare med MCCB. Storlek: 4 M-moduler. Utdragbar startkopplare i kompaktutförande med handmanövrerad brytare kombinerad med strömbegränsare PROLIM som kortslutningsskydd. Storlek: 4 M-moduler (monteras 4 i bredd). Utdragbar distributionsgrupp med säkringslastbrytare. Storlek: 4 M-moduler. 5

6 TEST Installation och handhavande MNS Light W levereras som kompletta och funktionsprovade skåpenheter, enkla att installera och ta i drift. Projekteringssystemet CenterPro gör det möjligt att tillhandahålla komplett dokumentation av ställverket omedelbart efter beställning. Installation De horisontala samlingsskenorna är inmonterade vid leverans och kopplas samman med hjälp av skruvförband. Samlingsskenorna kan placeras upptill eller nedtill. Det finns gott om utrymme för kabelanslutning såväl ovanifrån som underifrån. Anslutningarna för utgående kablar är lätt åtkomliga. Service och utbyggnad Service och utbyggnad kan oftast ske med ställverket spänningssatt, t ex utbyte av apparatgrupper eller komplettering med nya grupper på tomma platser i skåpen. Genom att det horisontala skensystemet är delningsbart är det enkelt att byta ut eller komplettera med nya skåp i ställverket. Personsäkerhet Den individuella avskärmningen av sken-, apparat- och kabelutrymmen minimerar risken för oavsiktlig beröring av spänningsförande delar. Manövervred och -knappar är utvändigt placerade och har tydliga lägesindikeringar. Apparatgruppernas luckor är förreglade via manövervredet. Manövervreden kan låsas med upp till tre hänglås. Vid uttagen apparatgrupp är den tomma apparatplatsen avskärmad mot spänningsförande delar. Borrning för fastsättning i golvet kan göras med skåpen på plats. TESTT Manövrering och förflyttning av utdragbar apparatgrupp. Vredets läge: Funktion: Till Alla elektriska kretsar slutna. Luckan förreglad. Från Alla kretsar frånskilda. TEST Test Huvudkretsar frånskilda. Hjälpkretsar slutna. Gruppen kan funktionstestas. TEST Förflyttning Gruppen kan förflyttas. Apparatskåpens kabelutrymme har gott om plats för anslutning av utgående kablar. 6

7 7

8 Tekniska data för MNS Light W Isolationsmärkspänning 1000 V AC Märkdriftspänning Upp till 690 V Märkström, horisontala samlingsskenor IP 21, IP 31, IP 41: max 1900 A IP 43, IP 54: max 1600 A Märkkortslutningshållfasthet 35 eller 50 ka RMS Omgivningsförhållanden enligt SS EN Temperatur Max 35 C under 24 timmar Relativ fuktighet Max 50 % vid < 40 C Skyddsformer enligt SS EN Med stängd dörr IP 21, IP 31, IP 41, IP 43, IP 54 Med öppen dörr och borttagna grupper IP 20 Intern separation Form 4b Mått Höjd 2129 mm Höjdmodul, M 50 mm Djup 650 mm Skåpbredd Effektbrytarskåp ACB 600 mm Effektbrytarskåp MCCB 500 mm Frånskiljarskåp 500 eller 600 mm Apparatskåp eller mm Apparatskåp för övrig utrustning 500 mm eller 600 mm Material Skåp 1,5 mm Aluzink-plåt Skensystem Exconal (kopparklädd aluminium) eller koppar Ytbehandling Dörrar och utvändiga ytor Ljusgrå polyesterlack RAL 7035 Stativ och invändiga ytor Aluzink Driftförhållanden enligt SS EN Normala Fasföljd Horisontala skenor L1, L2, L3 uppifrån och ned Vertikala skenor L1, L2, L3 från vänster till höger Vi förbehåller oss rätt till ändring av konstruktion, mått och tekniska data utan föregående meddelande. ABB LV Systems AB Västerås Telefon: Telefax: Anläggnings- och produktförsäljning Luleå Norrköping Umeå Karlstad Sundsvall Göteborg Västerås Jönköping Stockholm Malmö TSC 2110-SE, Utg.1 ReklamCenter AB, Västerås, Västra Aros Tryckeri
