1 Installationsanvisning Heatit parkettvärme

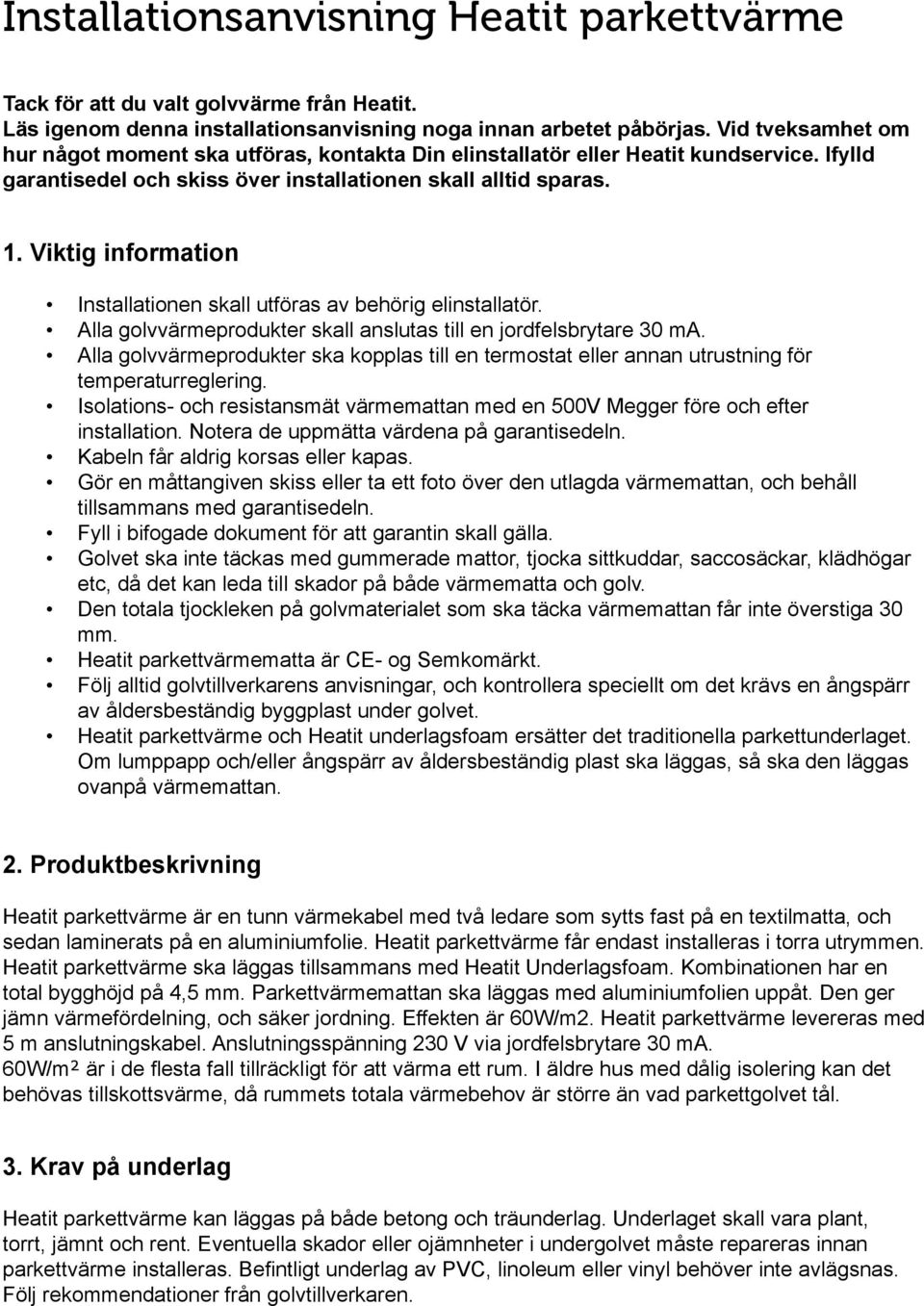

2 Installationsanvisning Heatit parkettvärme Tack för att du valt golvvärme från Heatit. Läs igenom denna installationsanvisning noga innan arbetet påbörjas. Vid tveksamhet om hur något moment ska utföras, kontakta Din elinstallatör eller Heatit kundservice. Ifylld garantisedel och skiss över installationen skall alltid sparas. 1. Viktig information Installationen skall utföras av behörig elinstallatör. Alla golvvärmeprodukter skall anslutas till en jordfelsbrytare 30 ma. Alla golvvärmeprodukter ska kopplas till en termostat eller annan utrustning för temperaturreglering. Isolations- och resistansmät värmemattan med en 500V Megger före och efter installation. Notera de uppmätta värdena på garantisedeln. Kabeln får aldrig korsas eller kapas. Gör en måttangiven skiss eller ta ett foto över den utlagda värmemattan, och behåll tillsammans med garantisedeln. Fyll i bifogade dokument för att garantin skall gälla. Golvet ska inte täckas med gummerade mattor, tjocka sittkuddar, saccosäckar, klädhögar etc, då det kan leda till skador på både värmematta och golv. Den totala tjockleken på golvmaterialet som ska täcka värmemattan får inte överstiga 30 mm. Heatit parkettvärmematta är CE- og Semkomärkt. Följ alltid golvtillverkarens anvisningar, och kontrollera speciellt om det krävs en ångspärr av åldersbeständig byggplast under golvet. Heatit parkettvärme och Heatit underlagsfoam ersätter det traditionella parkettunderlaget. Om lumppapp och/eller ångspärr av åldersbeständig plast ska läggas, så ska den läggas ovanpå värmemattan. 2. Produktbeskrivning Heatit parkettvärme är en tunn värmekabel med två ledare som sytts fast på en textilmatta, och sedan laminerats på en aluminiumfolie. Heatit parkettvärme får endast installeras i torra utrymmen. Heatit parkettvärme ska läggas tillsammans med Heatit Underlagsfoam. Kombinationen har en total bygghöjd på 4,5 mm. Parkettvärmemattan ska läggas med aluminiumfolien uppåt. Den ger jämn värmefördelning, och säker jordning. Effekten är 60W/m2. Heatit parkettvärme levereras med 5 m anslutningskabel. Anslutningsspänning 230 V via jordfelsbrytare 30 ma. 60W/m² är i de flesta fall tillräckligt för att värma ett rum. I äldre hus med dålig isolering kan det behövas tillskottsvärme, då rummets totala värmebehov är större än vad parkettgolvet tål. 3. Krav på underlag Heatit parkettvärme kan läggas på både betong och träunderlag. Underlaget skall vara plant, torrt, jämnt och rent. Eventuella skador eller ojämnheter i undergolvet måste repareras innan parkettvärme installeras. Befintligt underlag av PVC, linoleum eller vinyl behöver inte avlägsnas. Följ rekommendationer från golvtillverkaren.

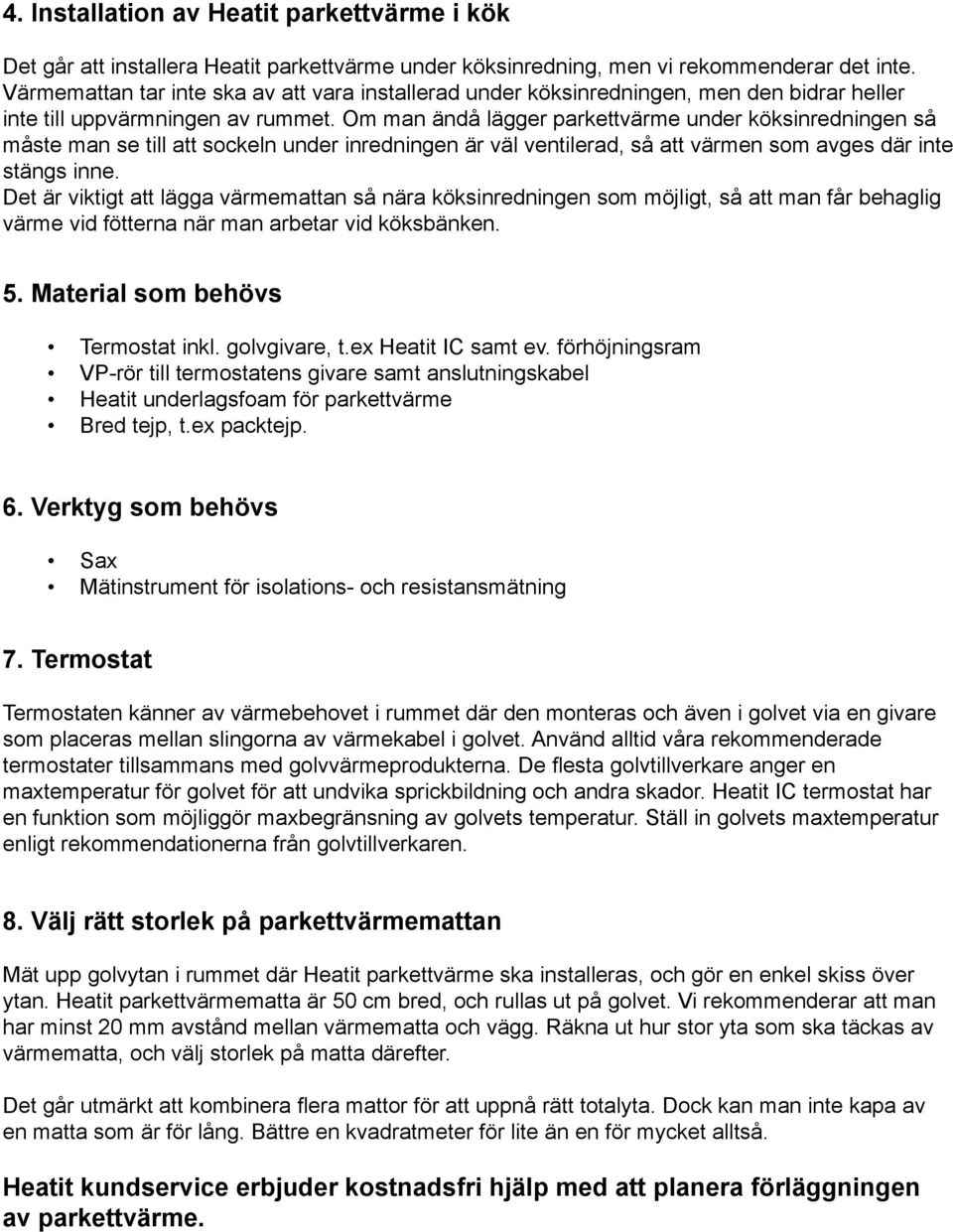

3 4. Installation av Heatit parkettvärme i kök Det går att installera Heatit parkettvärme under köksinredning, men vi rekommenderar det inte. Värmemattan tar inte ska av att vara installerad under köksinredningen, men den bidrar heller inte till uppvärmningen av rummet. Om man ändå lägger parkettvärme under köksinredningen så måste man se till att sockeln under inredningen är väl ventilerad, så att värmen som avges där inte stängs inne. Det är viktigt att lägga värmemattan så nära köksinredningen som möjligt, så att man får behaglig värme vid fötterna när man arbetar vid köksbänken. 5. Material som behövs Termostat inkl. golvgivare, t.ex Heatit IC samt ev. förhöjningsram VP-rör till termostatens givare samt anslutningskabel Heatit underlagsfoam för parkettvärme Bred tejp, t.ex packtejp. 6. Verktyg som behövs Sax Mätinstrument för isolations- och resistansmätning 7. Termostat Termostaten känner av värmebehovet i rummet där den monteras och även i golvet via en givare som placeras mellan slingorna av värmekabel i golvet. Använd alltid våra rekommenderade termostater tillsammans med golvvärmeprodukterna. De flesta golvtillverkare anger en maxtemperatur för golvet för att undvika sprickbildning och andra skador. Heatit IC termostat har en funktion som möjliggör maxbegränsning av golvets temperatur. Ställ in golvets maxtemperatur enligt rekommendationerna från golvtillverkaren. 8. Välj rätt storlek på parkettvärmemattan Mät upp golvytan i rummet där Heatit parkettvärme ska installeras, och gör en enkel skiss över ytan. Heatit parkettvärmematta är 50 cm bred, och rullas ut på golvet. Vi rekommenderar att man har minst 20 mm avstånd mellan värmematta och vägg. Räkna ut hur stor yta som ska täckas av värmematta, och välj storlek på matta därefter. Det går utmärkt att kombinera flera mattor för att uppnå rätt totalyta. Dock kan man inte kapa av en matta som är för lång. Bättre en kvadratmeter för lite än en för mycket alltså. Heatit kundservice erbjuder kostnadsfri hjälp med att planera förläggningen av parkettvärme.

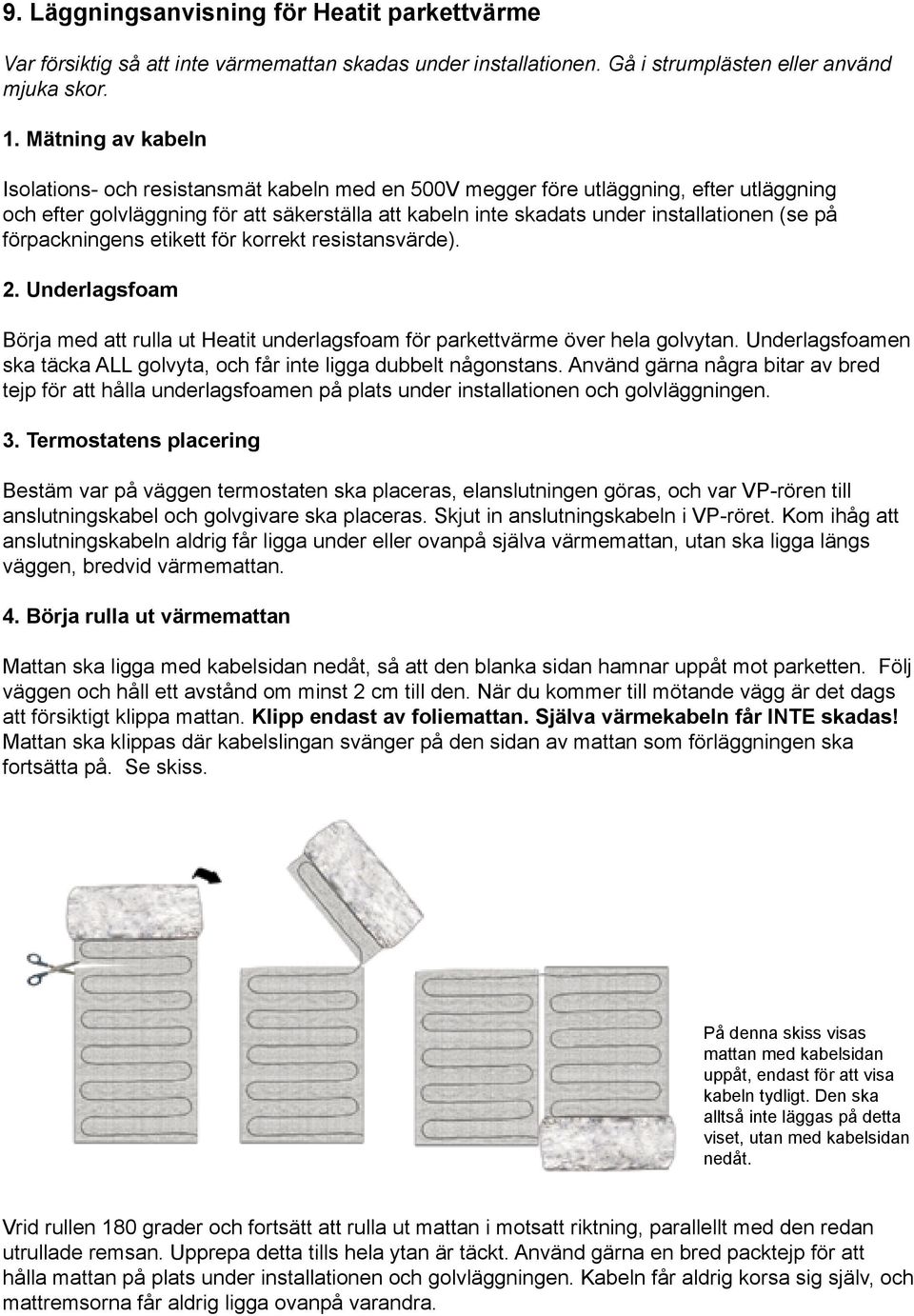

4 9. Läggningsanvisning för Heatit parkettvärme Var försiktig så att inte värmemattan skadas under installationen. Gå i strumplästen eller använd mjuka skor. 1. Mätning av kabeln Isolations- och resistansmät kabeln med en 500V megger före utläggning, efter utläggning och efter golvläggning för att säkerställa att kabeln inte skadats under installationen (se på förpackningens etikett för korrekt resistansvärde). 2. Underlagsfoam Börja med att rulla ut Heatit underlagsfoam för parkettvärme över hela golvytan. Underlagsfoamen ska täcka ALL golvyta, och får inte ligga dubbelt någonstans. Använd gärna några bitar av bred tejp för att hålla underlagsfoamen på plats under installationen och golvläggningen. 3. Termostatens placering Bestäm var på väggen termostaten ska placeras, elanslutningen göras, och var VP-rören till anslutningskabel och golvgivare ska placeras. Skjut in anslutningskabeln i VP-röret. Kom ihåg att anslutningskabeln aldrig får ligga under eller ovanpå själva värmemattan, utan ska ligga längs väggen, bredvid värmemattan. 4. Börja rulla ut värmemattan Mattan ska ligga med kabelsidan nedåt, så att den blanka sidan hamnar uppåt mot parketten. Följ väggen och håll ett avstånd om minst 2 cm till den. När du kommer till mötande vägg är det dags att försiktigt klippa mattan. Klipp endast av foliemattan. Själva värmekabeln får INTE skadas! Mattan ska klippas där kabelslingan svänger på den sidan av mattan som förläggningen ska fortsätta på. Se skiss. På denna skiss visas mattan med kabelsidan uppåt, endast för att visa kabeln tydligt. Den ska alltså inte läggas på detta viset, utan med kabelsidan nedåt. Vrid rullen 180 grader och fortsätt att rulla ut mattan i motsatt riktning, parallellt med den redan utrullade remsan. Upprepa detta tills hela ytan är täckt. Använd gärna en bred packtejp för att hålla mattan på plats under installationen och golvläggningen. Kabeln får aldrig korsa sig själv, och mattremsorna får aldrig ligga ovanpå varandra.

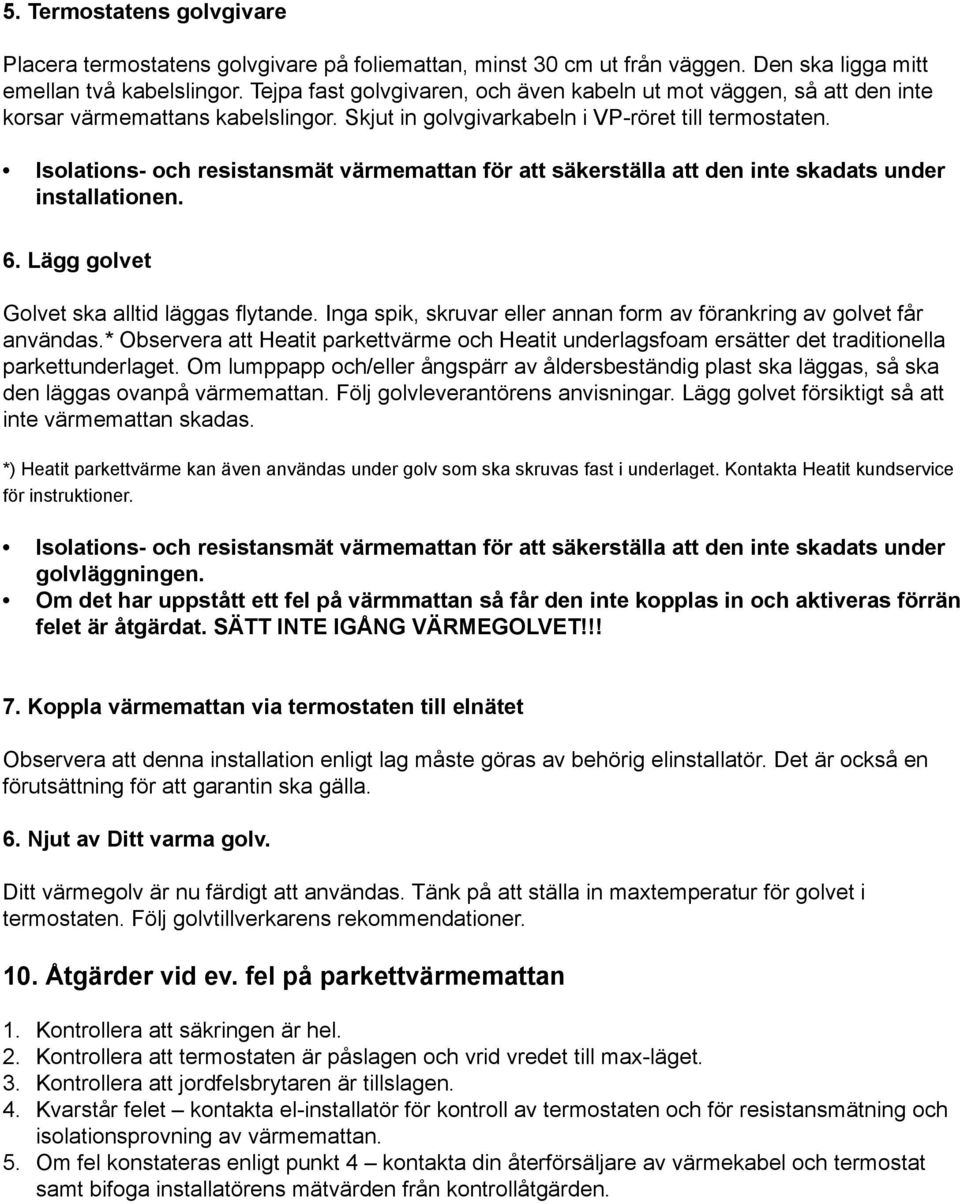

5 5. Termostatens golvgivare Placera termostatens golvgivare på foliemattan, minst 30 cm ut från väggen. Den ska ligga mitt emellan två kabelslingor. Tejpa fast golvgivaren, och även kabeln ut mot väggen, så att den inte korsar värmemattans kabelslingor. Skjut in golvgivarkabeln i VP-röret till termostaten. Isolations- och resistansmät värmemattan för att säkerställa att den inte skadats under installationen. 6. Lägg golvet Golvet ska alltid läggas flytande. Inga spik, skruvar eller annan form av förankring av golvet får användas.* Observera att Heatit parkettvärme och Heatit underlagsfoam ersätter det traditionella parkettunderlaget. Om lumppapp och/eller ångspärr av åldersbeständig plast ska läggas, så ska den läggas ovanpå värmemattan. Följ golvleverantörens anvisningar. Lägg golvet försiktigt så att inte värmemattan skadas. *) Heatit parkettvärme kan även användas under golv som ska skruvas fast i underlaget. Kontakta Heatit kundservice för instruktioner. Isolations- och resistansmät värmemattan för att säkerställa att den inte skadats under golvläggningen. Om det har uppstått ett fel på värmmattan så får den inte kopplas in och aktiveras förrän felet är åtgärdat. SÄTT INTE IGÅNG VÄRMEGOLVET!!! 7. Koppla värmemattan via termostaten till elnätet Observera att denna installation enligt lag måste göras av behörig elinstallatör. Det är också en förutsättning för att garantin ska gälla. 6. Njut av Ditt varma golv. Ditt värmegolv är nu färdigt att användas. Tänk på att ställa in maxtemperatur för golvet i termostaten. Följ golvtillverkarens rekommendationer. 10. Åtgärder vid ev. fel på parkettvärmemattan 1. Kontrollera att säkringen är hel. 2. Kontrollera att termostaten är påslagen och vrid vredet till max-läget. 3. Kontrollera att jordfelsbrytaren är tillslagen. 4. Kvarstår felet kontakta el-installatör för kontroll av termostaten och för resistansmätning och isolationsprovning av värmemattan. 5. Om fel konstateras enligt punkt 4 kontakta din återförsäljare av värmekabel och termostat samt bifoga installatörens mätvärden från kontrollåtgärden.

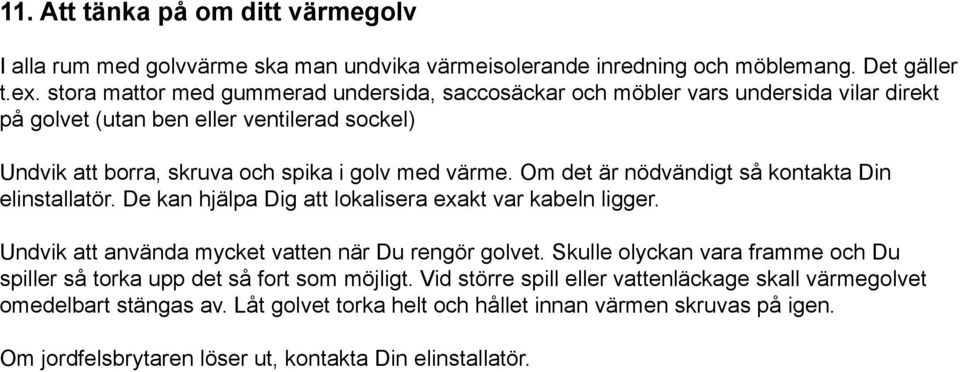

6 11. Att tänka på om ditt värmegolv I alla rum med golvvärme ska man undvika värmeisolerande inredning och möblemang. Det gäller t.ex. stora mattor med gummerad undersida, saccosäckar och möbler vars undersida vilar direkt på golvet (utan ben eller ventilerad sockel) Undvik att borra, skruva och spika i golv med värme. Om det är nödvändigt så kontakta Din elinstallatör. De kan hjälpa Dig att lokalisera exakt var kabeln ligger. Undvik att använda mycket vatten när Du rengör golvet. Skulle olyckan vara framme och Du spiller så torka upp det så fort som möjligt. Vid större spill eller vattenläckage skall värmegolvet omedelbart stängas av. Låt golvet torka helt och hållet innan värmen skruvas på igen. Om jordfelsbrytaren löser ut, kontakta Din elinstallatör.

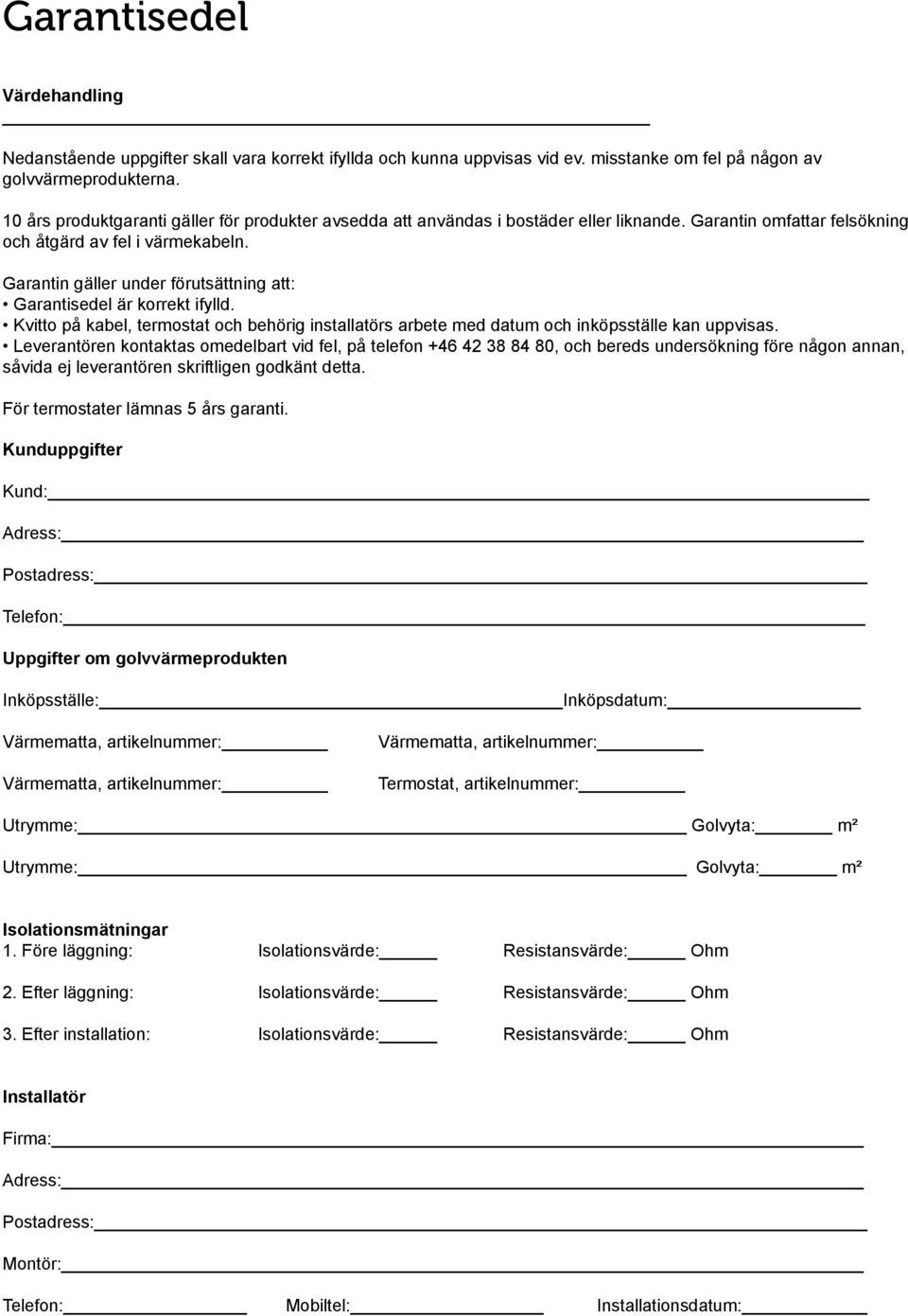

7 Garantisedel Värdehandling Nedanstående uppgifter skall vara korrekt ifyllda och kunna uppvisas vid ev. misstanke om fel på någon av golvvärmeprodukterna. 10 års produktgaranti gäller för produkter avsedda att användas i bostäder eller liknande. Garantin omfattar felsökning och åtgärd av fel i värmekabeln. Garantin gäller under förutsättning att: Garantisedel är korrekt ifylld. Kvitto på kabel, termostat och behörig installatörs arbete med datum och inköpsställe kan uppvisas. Leverantören kontaktas omedelbart vid fel, på telefon , och bereds undersökning före någon annan, såvida ej leverantören skriftligen godkänt detta. För termostater lämnas 5 års garanti. Kunduppgifter Kund: Adress: Postadress: Telefon: Uppgifter om golvvärmeprodukten Inköpsställe: Inköpsdatum: Värmematta, artikelnummer: Värmematta, artikelnummer: Värmematta, artikelnummer: Termostat, artikelnummer: Utrymme: Golvyta: m² Utrymme: Golvyta: m² Isolationsmätningar 1. Före läggning: Isolationsvärde: Resistansvärde: Ohm 2. Efter läggning: Isolationsvärde: Resistansvärde: Ohm 3. Efter installation: Isolationsvärde: Resistansvärde: Ohm Installatör Firma: Adress: Postadress: Montör: Telefon: Mobiltel: Installationsdatum:

8 Skiss över läggningen (Krav från Elsäkerhetsverket) Markera var värmemattans/-mattornas början och slut ligger. Komplettera gärna med foto. Fäst etiketten från värmemattans förpackning här nedan. Informationen kan innehålla tryckfel, tekniska fel eller andra defekter. Heatit strävar efter att ständigt utveckla sitt sortiment och förbehåller sig rätten att göra ändringar utan föregående meddelande. Ver A-2013
