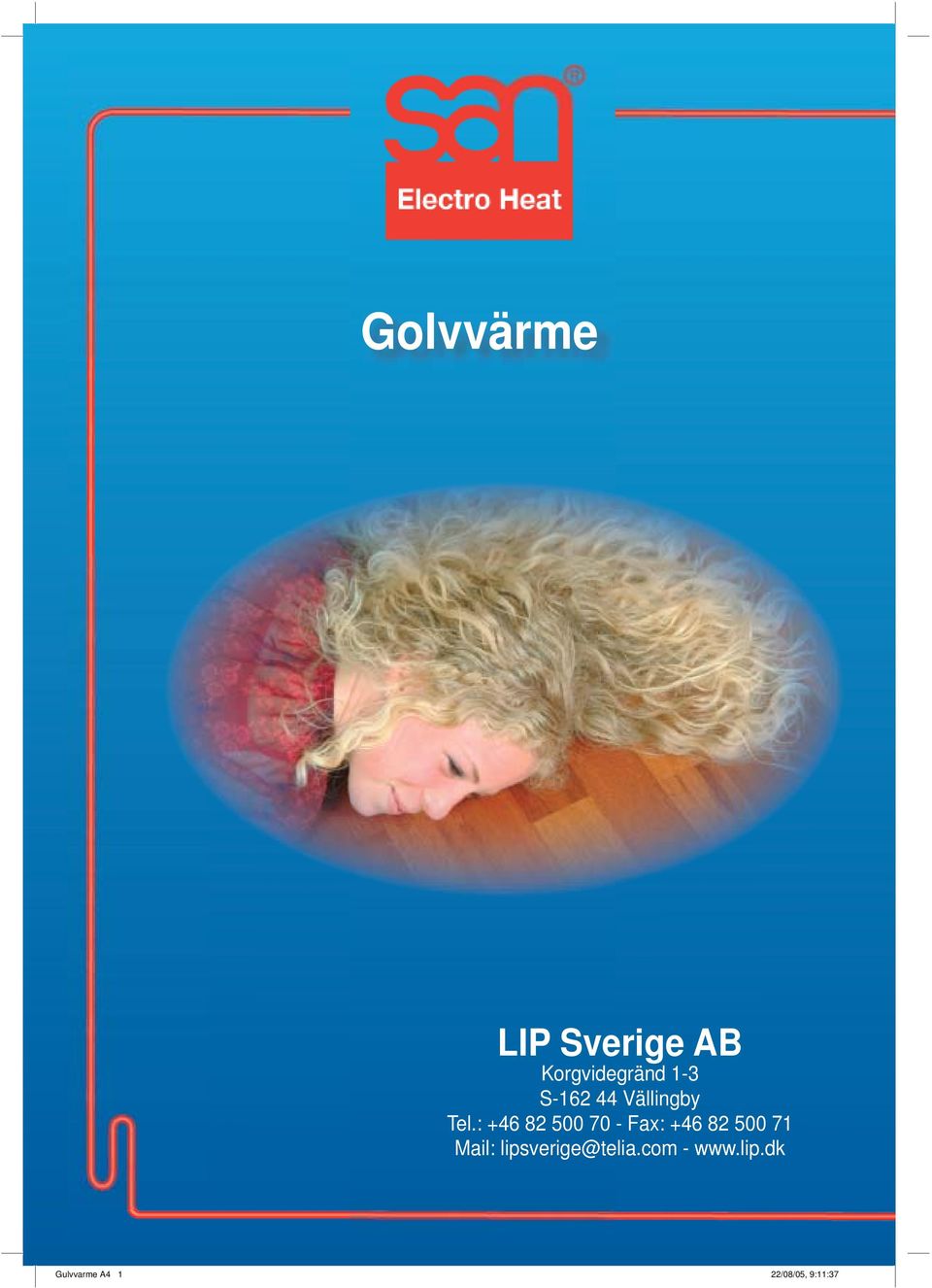

1 Golvvärme LIP Sverige AB Korgvidegränd 1-3 S Vällingby Tel.: Fax: Mail: lipsverige@telia.com - Gulvvarme A4 1 22/08/05, 9:11:37

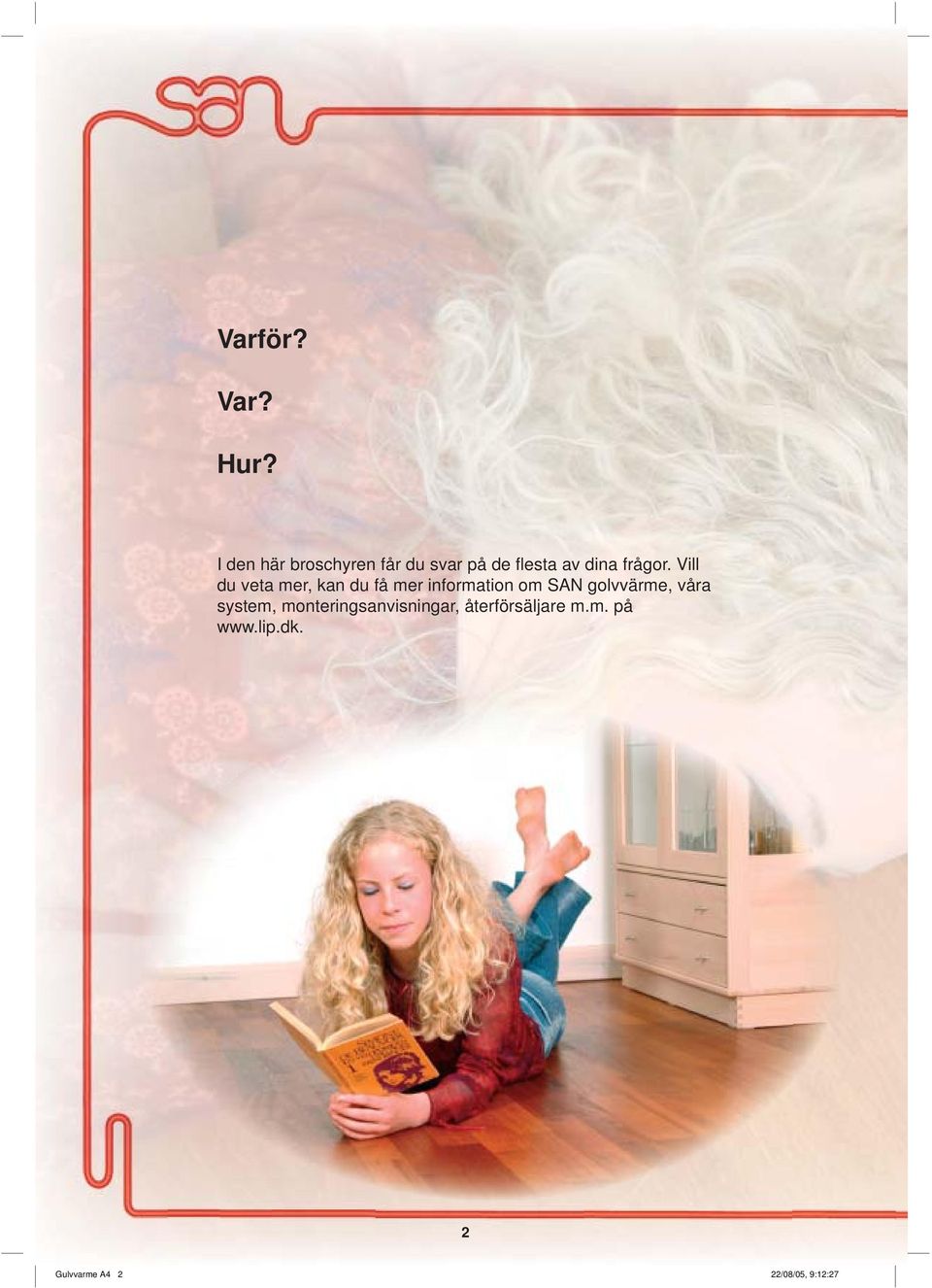

2 Varför? Var? Hur? I den här broschyren får du svar på de fl esta av dina frågor. Vill du veta mer, kan du få mer information om SAN golvvärme, våra system, monteringsanvisningar, återförsäljare m.m. på 2 Gulvvarme A4 2 22/08/05, 9:12:27

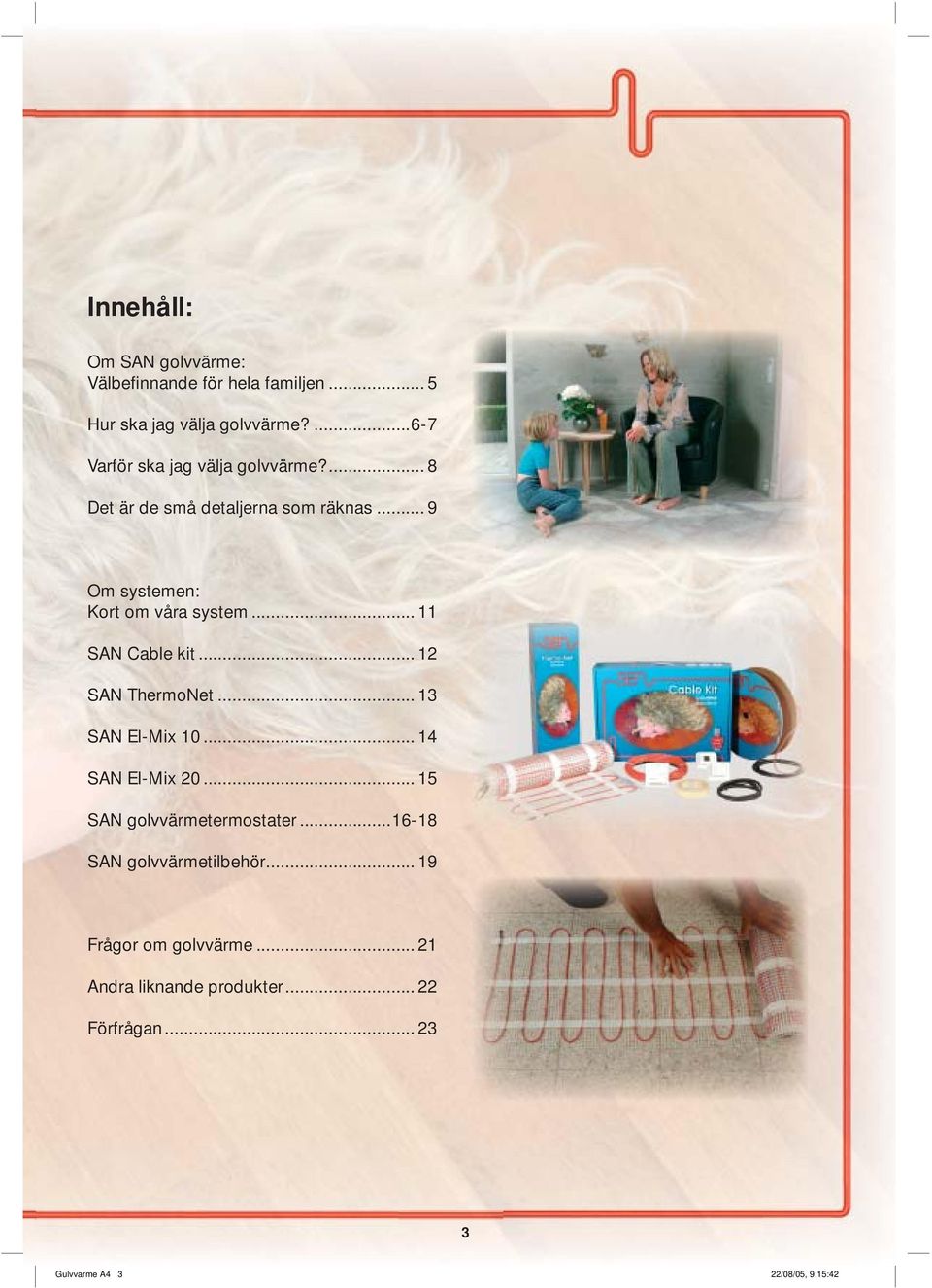

3 Innehåll: Om SAN golvvärme: Välbefinnande för hela familjen... 5 Hur ska jag välja golvvärme? Varför ska jag välja golvvärme?... 8 Det är de små detaljerna som räknas... 9 Om systemen: Kort om våra system SAN Cable kit SAN ThermoNet SAN SAN El-Mix SAN golvvärmetermostater SAN golvvärmetilbehör Frågor om golvvärme Andra liknande produkter Förfrågan Gulvvarme A4 3 22/08/05, 9:15:42

4 Gulvvarme A4 4 22/08/05, 9:20:42 4

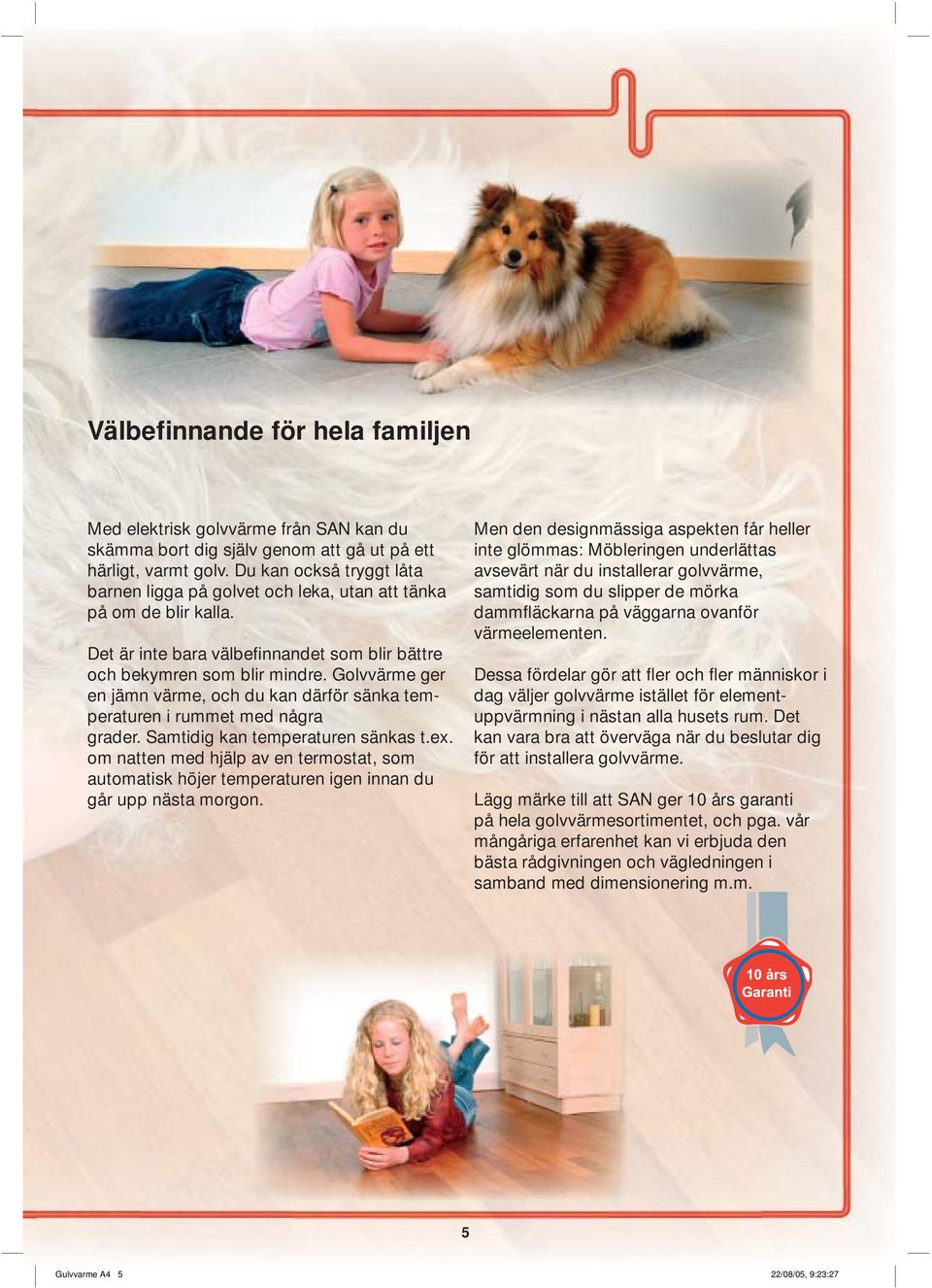

5 Välbefinnande för hela familjen Med elektrisk golvvärme från SAN kan du skämma bort dig själv genom att gå ut på ett härligt, varmt golv. Du kan också tryggt låta barnen ligga på golvet och leka, utan att tänka på om de blir kalla. Det är inte bara välbefinnandet som blir bättre och bekymren som blir mindre. Golvvärme ger en jämn värme, och du kan därför sänka temperaturen i rummet med några grader. Samtidig kan temperaturen sänkas t.ex. om natten med hjälp av en termostat, som automatisk höjer temperaturen igen innan du går upp nästa morgon. Men den designmässiga aspekten får heller inte glömmas: Möbleringen underlättas avsevärt när du installerar golvvärme, samtidig som du slipper de mörka dammfläckarna på väggarna ovanför värmeelementen. Dessa fördelar gör att fler och fler människor i dag väljer golvvärme istället för elementuppvärmning i nästan alla husets rum. Det kan vara bra att överväga när du beslutar dig för att installera golvvärme. Lägg märke till att SAN ger 10 års garanti på hela golvvärmesortimentet, och pga. vår mångåriga erfarenhet kan vi erbjuda den bästa rådgivningen och vägledningen i samband med dimensionering m.m. 5 Gulvvarme A4 5 22/08/05, 9:23:27

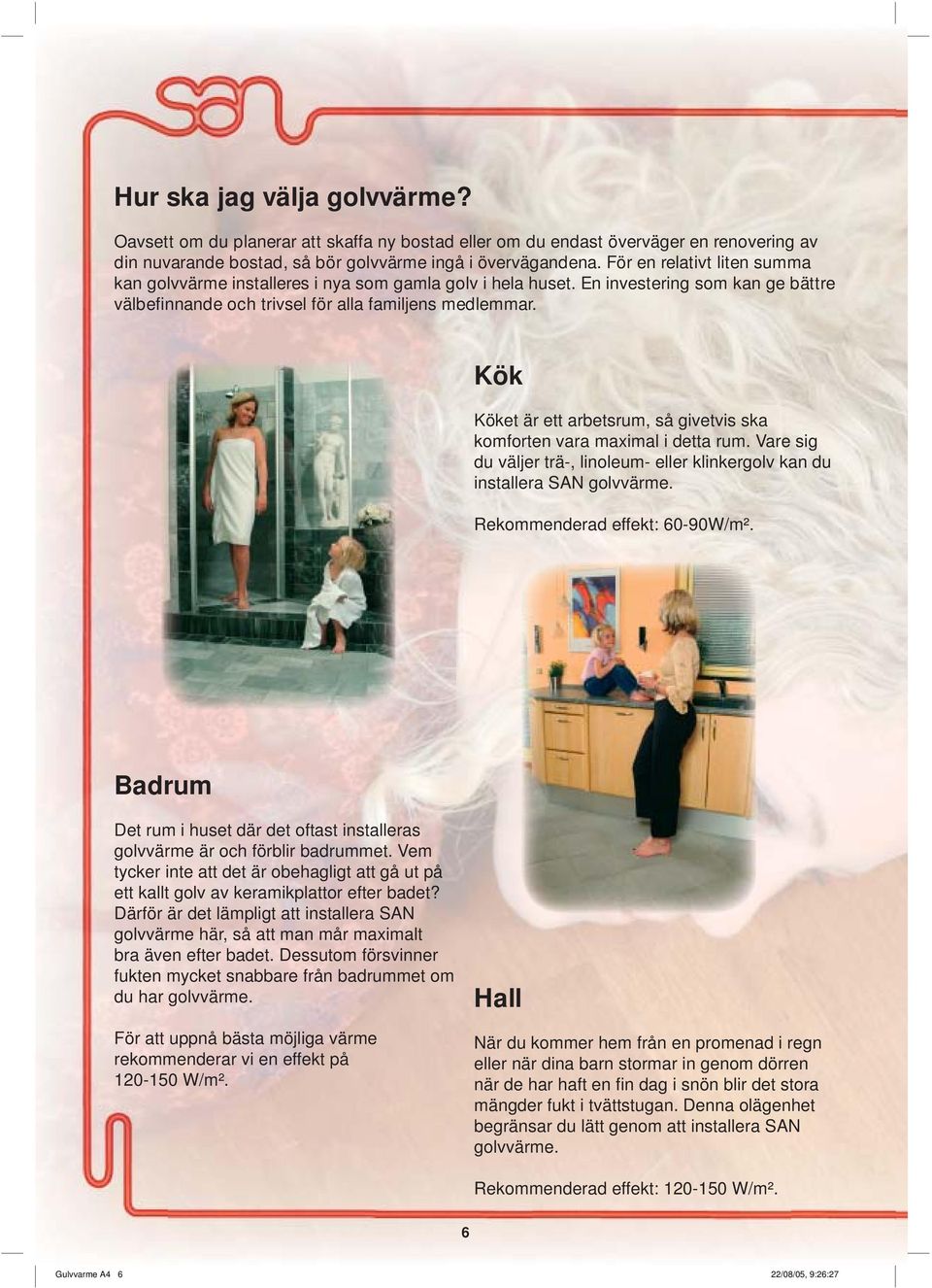

6 Hur ska jag välja golvvärme? Oavsett om du planerar att skaffa ny bostad eller om du endast överväger en renovering av din nuvarande bostad, så bör golvvärme ingå i övervägandena. För en relativt liten summa kan golvvärme installeres i nya som gamla golv i hela huset. En investering som kan ge bättre välbefinnande och trivsel för alla familjens medlemmar. Kök Köket är ett arbetsrum, så givetvis ska komforten vara maximal i detta rum. Vare sig du väljer trä-, linoleum- eller klinkergolv kan du installera SAN golvvärme. Rekommenderad effekt: 60-90W/m². Badrum Det rum i huset där det oftast installeras golvvärme är och förblir badrummet. Vem tycker inte att det är obehagligt att gå ut på ett kallt golv av keramikplattor efter badet? Därför är det lämpligt att installera SAN golvvärme här, så att man mår maximalt bra även efter badet. Dessutom försvinner fukten mycket snabbare från badrummet om du har golvvärme. För att uppnå bästa möjliga värme rekommenderar vi en effekt på W/m². Hall När du kommer hem från en promenad i regn eller när dina barn stormar in genom dörren när de har haft en fi n dag i snön blir det stora mängder fukt i tvättstugan. Denna olägenhet begränsar du lätt genom att installera SAN golvvärme. Rekommenderad effekt: W/m². 6 Gulvvarme A4 6 22/08/05, 9:26:27

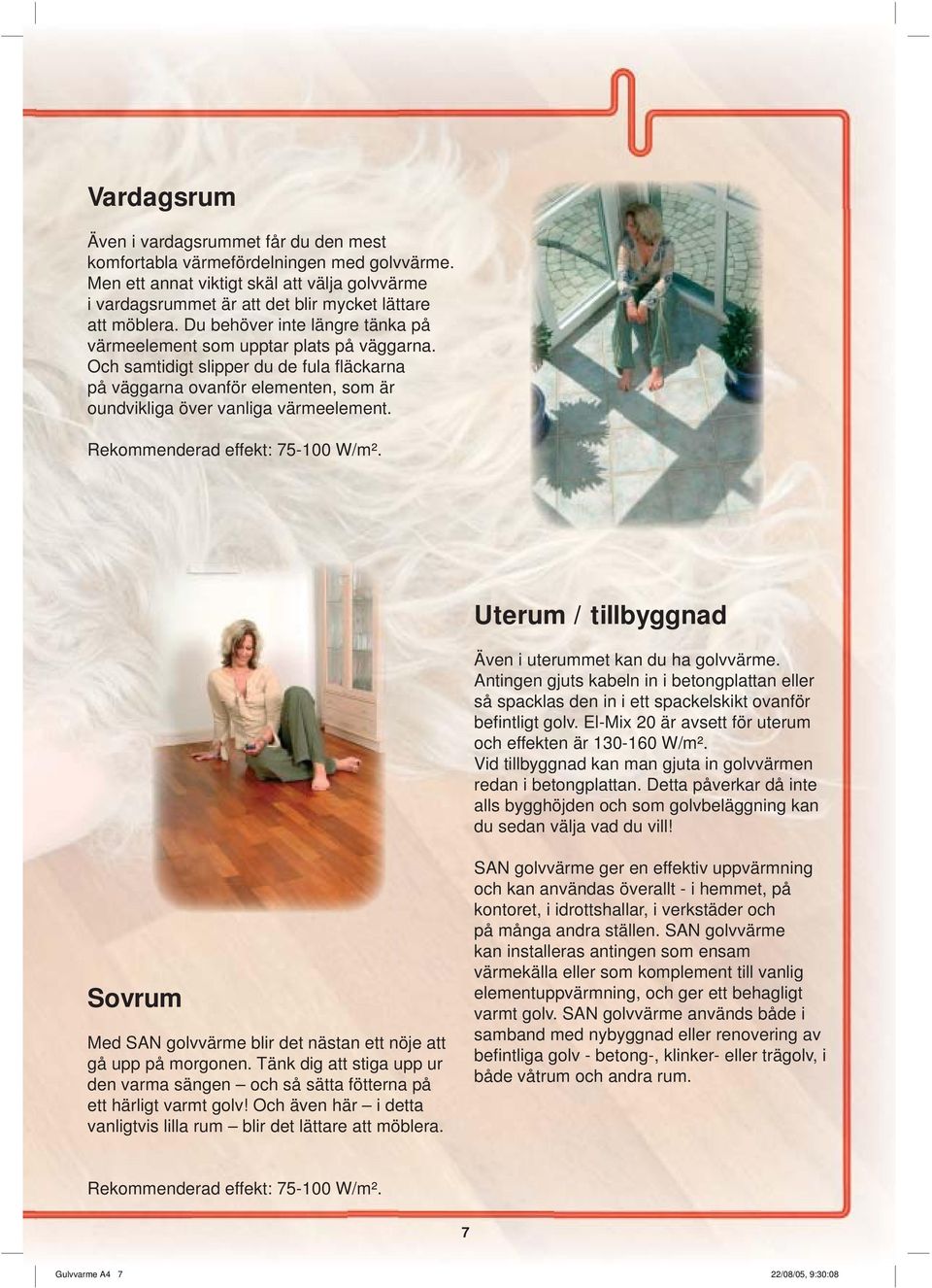

7 Vardagsrum Även i vardagsrummet får du den mest komfortabla värmefördelningen med golvvärme. Men ett annat viktigt skäl att välja golvvärme i vardagsrummet är att det blir mycket lättare att möblera. Du behöver inte längre tänka på värmeelement som upptar plats på väggarna. Och samtidigt slipper du de fula fl äckarna på väggarna ovanför elementen, som är oundvikliga över vanliga värmeelement. Rekommenderad effekt: W/m². Uterum / tillbyggnad Även i uterummet kan du ha golvvärme. Antingen gjuts kabeln in i betongplattan eller så spacklas den in i ett spackelskikt ovanför befi ntligt golv. El-Mix 20 är avsett för uterum och effekten är W/m². Vid tillbyggnad kan man gjuta in golvvärmen redan i betongplattan. Detta påverkar då inte alls bygghöjden och som golvbeläggning kan du sedan välja vad du vill! Sovrum Med SAN golvvärme blir det nästan ett nöje att gå upp på morgonen. Tänk dig att stiga upp ur den varma sängen och så sätta fötterna på ett härligt varmt golv! Och även här i detta vanligtvis lilla rum blir det lättare att möblera. SAN golvvärme ger en effektiv uppvärmning och kan användas överallt - i hemmet, på kontoret, i idrottshallar, i verkstäder och på många andra ställen. SAN golvvärme kan installeras antingen som ensam värmekälla eller som komplement till vanlig elementuppvärmning, och ger ett behagligt varmt golv. SAN golvvärme används både i samband med nybyggnad eller renovering av befi ntliga golv - betong-, klinker- eller trägolv, i både våtrum och andra rum. Rekommenderad effekt: W/m². 7 Gulvvarme A4 7 22/08/05, 9:30:08

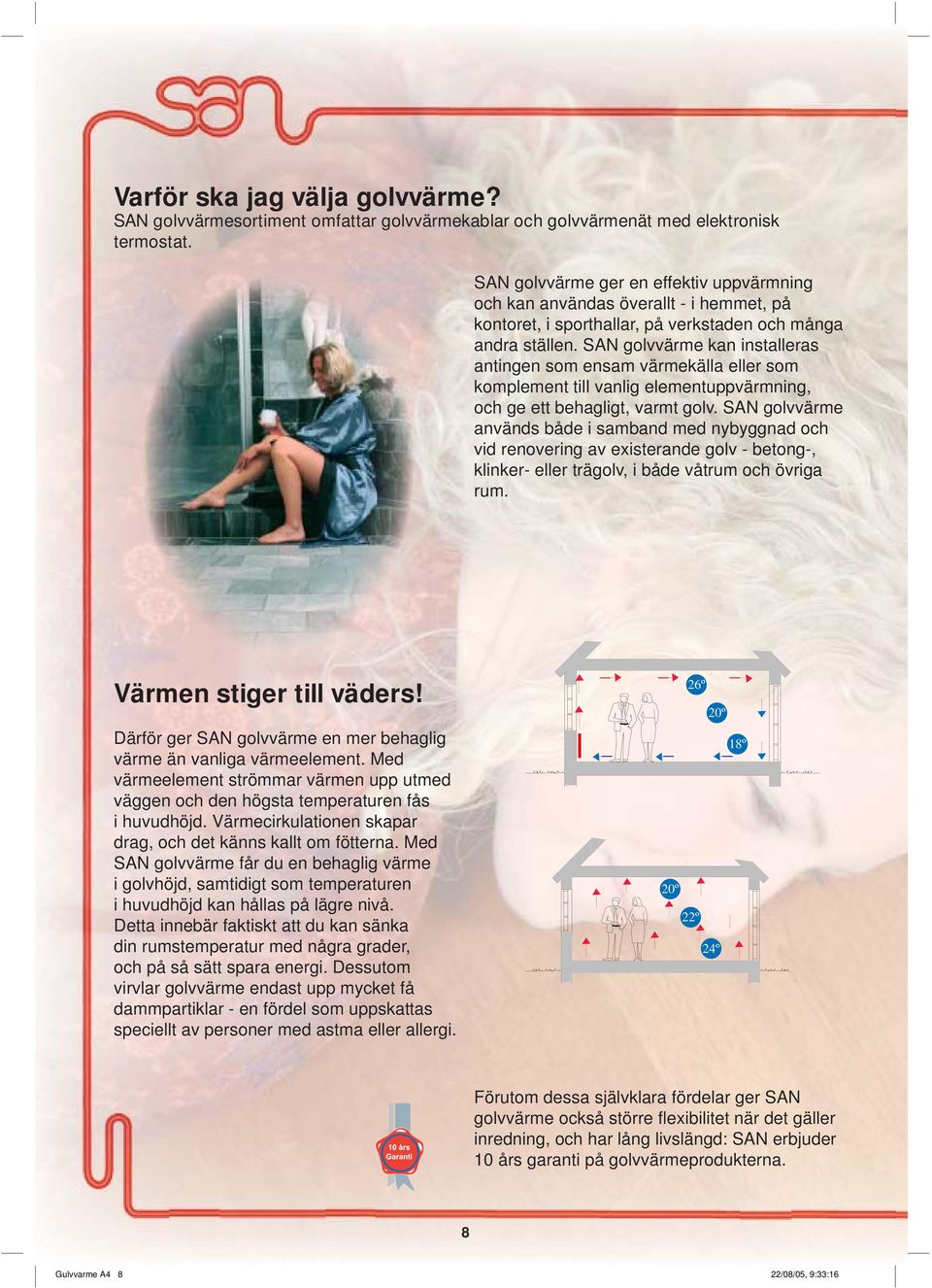

8 Varför ska jag välja golvvärme? SAN golvvärmesortiment omfattar golvvärmekablar och golvvärmenät med elektronisk termostat. SAN golvvärme ger en effektiv uppvärmning och kan användas överallt - i hemmet, på kontoret, i sporthallar, på verkstaden och många andra ställen. SAN golvvärme kan installeras antingen som ensam värmekälla eller som komplement till vanlig elementuppvärmning, och ge ett behagligt, varmt golv. SAN golvvärme används både i samband med nybyggnad och vid renovering av existerande golv - betong-, klinker- eller trägolv, i både våtrum och övriga rum. Värmen stiger till väders! Därför ger SAN golvvärme en mer behaglig värme än vanliga värmeelement. Med värmeelement strömmar värmen upp utmed väggen och den högsta temperaturen fås i huvudhöjd. Värmecirkulationen skapar drag, och det känns kallt om fötterna. Med SAN golvvärme får du en behaglig värme i golvhöjd, samtidigt som temperaturen i huvudhöjd kan hållas på lägre nivå. Detta innebär faktiskt att du kan sänka din rumstemperatur med några grader, och på så sätt spara energi. Dessutom virvlar golvvärme endast upp mycket få dammpartiklar - en fördel som uppskattas speciellt av personer med astma eller allergi. 26º 20º 18º 20º 22º 24º Förutom dessa självklara fördelar ger SAN golvvärme också större fl exibilitet när det gäller inredning, och har lång livslängd: SAN erbjuder 10 års garanti på golvvärmeprodukterna. 8 Gulvvarme A4 8 22/08/05, 9:33:16

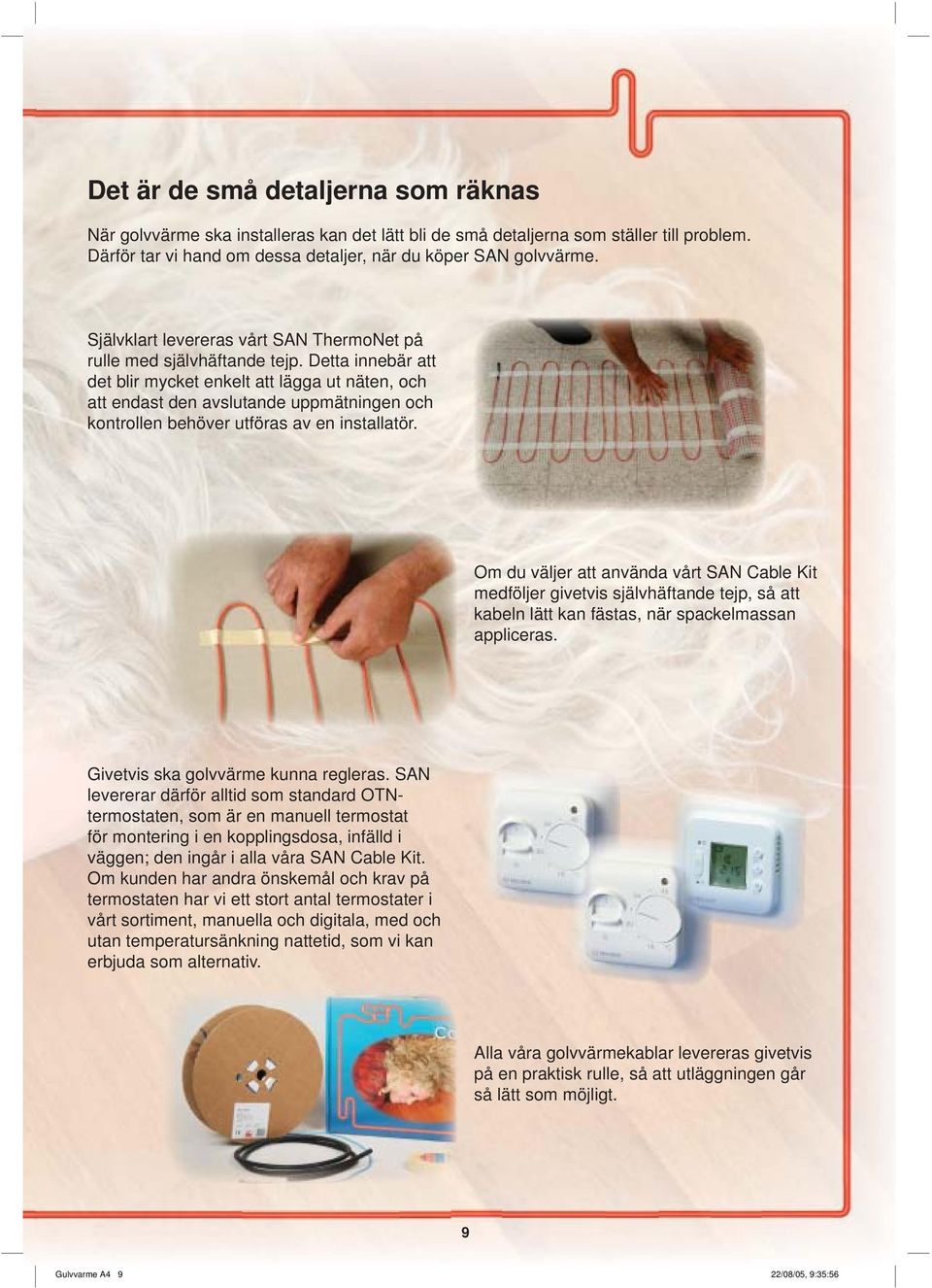

9 Det är de små detaljerna som räknas När golvvärme ska installeras kan det lätt bli de små detaljerna som ställer till problem. Därför tar vi hand om dessa detaljer, när du köper SAN golvvärme. Självklart levereras vårt SAN ThermoNet på rulle med självhäftande tejp. Detta innebär att det blir mycket enkelt att lägga ut näten, och att endast den avslutande uppmätningen och kontrollen behöver utföras av en installatör. Om du väljer att använda vårt SAN Cable Kit medföljer givetvis självhäftande tejp, så att kabeln lätt kan fästas, när spackelmassan appliceras. Givetvis ska golvvärme kunna regleras. SAN levererar därför alltid som standard OTNtermostaten, som är en manuell termostat för montering i en kopplingsdosa, infälld i väggen; den ingår i alla våra SAN Cable Kit. Om kunden har andra önskemål och krav på termostaten har vi ett stort antal termostater i vårt sortiment, manuella och digitala, med och utan temperatursänkning nattetid, som vi kan erbjuda som alternativ. Alla våra golvvärmekablar levereras givetvis på en praktisk rulle, så att utläggningen går så lätt som möjligt. 9 Gulvvarme A4 9 22/08/05, 9:35:56

10 Gulvvarme A /08/05, 9:40:34 10

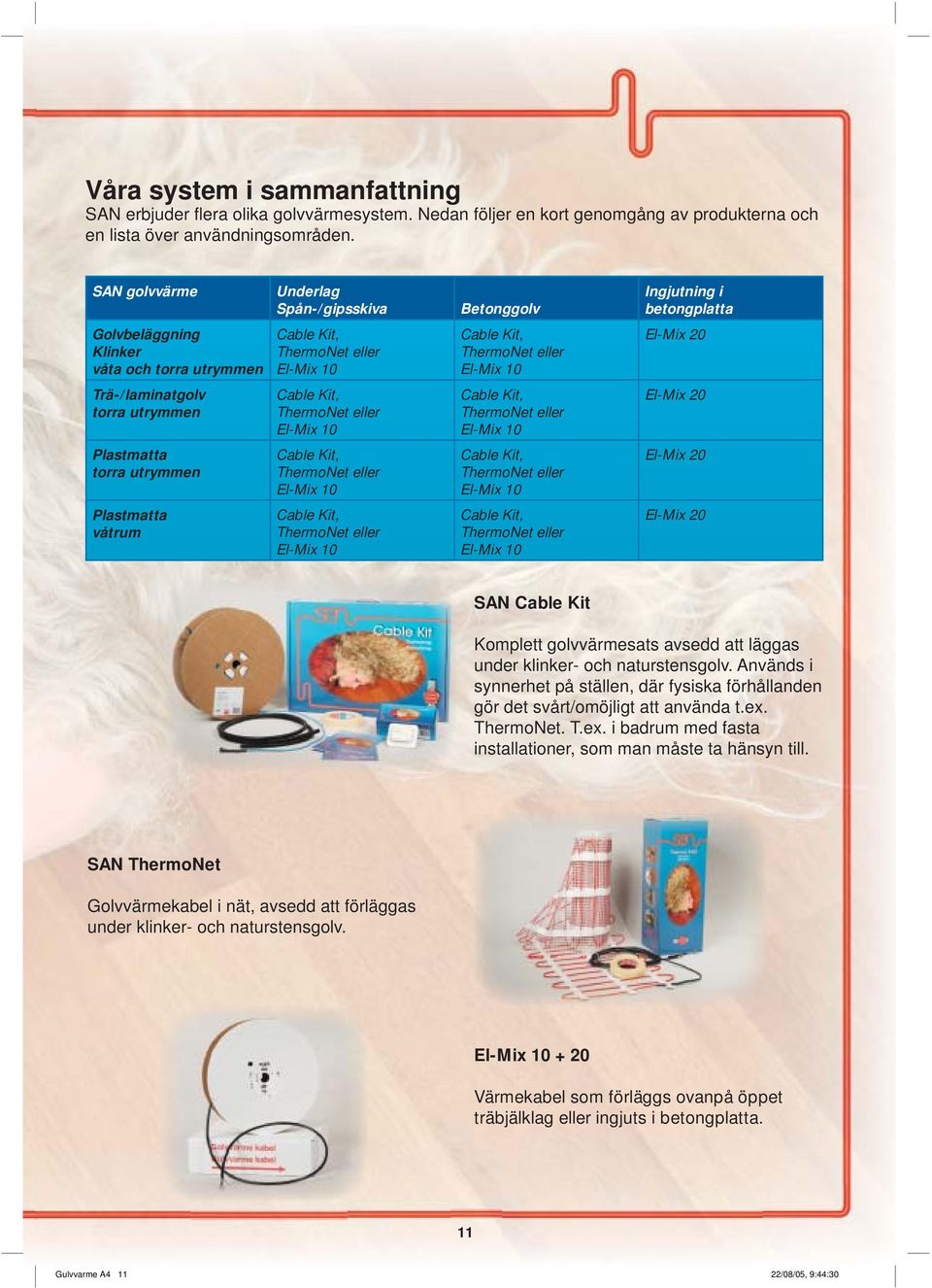

11 Våra system i sammanfattning SAN erbjuder fl era olika golvvärmesystem. Nedan följer en kort genomgång av produkterna och en lista över användningsområden. SAN golvvärme Underlag Spån-/gipsskiva Betonggolv Ingjutning i betongplatta Golvbeläggning Klinker våta och torra utrymmen El-Mix 20 Trä-/laminatgolv torra utrymmen El-Mix 20 Plastmatta torra utrymmen El-Mix 20 Plastmatta våtrum El-Mix 20 SAN Cable Kit Komplett golvvärmesats avsedd att läggas under klinker- och naturstensgolv. Används i synnerhet på ställen, där fysiska förhållanden gör det svårt/omöjligt att använda t.ex. ThermoNet. T.ex. i badrum med fasta installationer, som man måste ta hänsyn till. SAN ThermoNet Golvvärmekabel i nät, avsedd att förläggas under klinker- och naturstensgolv Värmekabel som förläggs ovanpå öppet träbjälklag eller ingjuts i betongplatta. 11 Gulvvarme A /08/05, 9:44:30

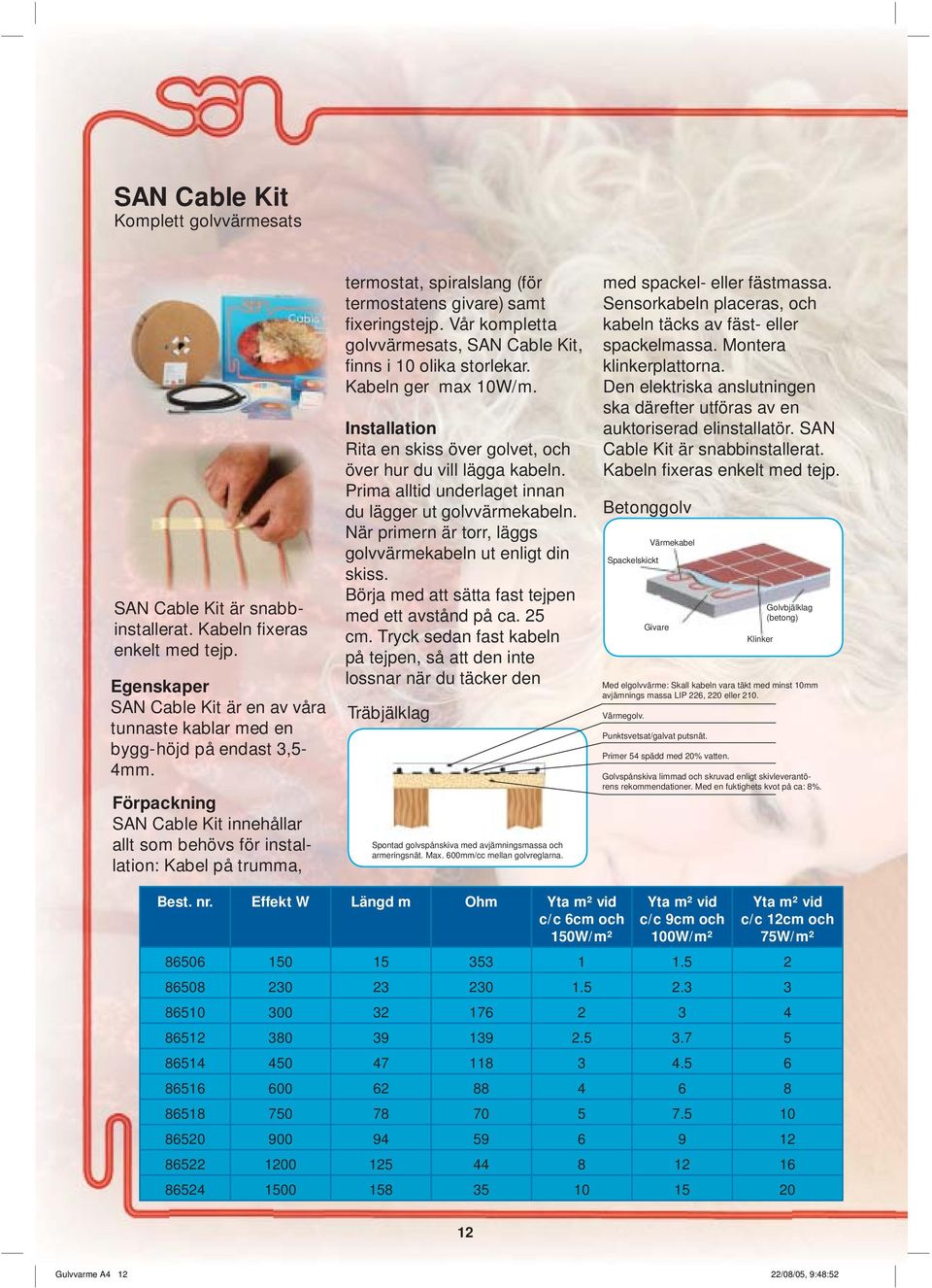

12 SAN Cable Kit Komplett golvvärmesats SAN Cable Kit är snabbinstallerat. Kabeln fixeras enkelt med tejp. Egenskaper SAN Cable Kit är en av våra tunnaste kablar med en bygg-höjd på endast 3,5-4mm. Förpackning SAN Cable Kit innehållar allt som behövs för installation: Kabel på trumma, termostat, spiralslang (för termostatens givare) samt fixeringstejp. Vår kompletta golvvärmesats, SAN finns i 10 olika storlekar. Kabeln ger max 10W/m. Installation Rita en skiss över golvet, och över hur du vill lägga kabeln. Prima alltid underlaget innan du lägger ut golvvärmekabeln. När primern är torr, läggs golvvärmekabeln ut enligt din skiss. Börja med att sätta fast tejpen med ett avstånd på ca. 25 cm. Tryck sedan fast kabeln på tejpen, så att den inte lossnar när du täcker den Träbjälklag Spontad golvspånskiva med avjämningsmassa och armeringsnät. Max. 600mm/cc mellan golvreglarna. med spackel- eller fästmassa. Sensorkabeln placeras, och kabeln täcks av fäst- eller spackelmassa. Montera klinkerplattorna. Den elektriska anslutningen ska därefter utföras av en auktoriserad elinstallatör. SAN Cable Kit är snabbinstallerat. Kabeln fi xeras enkelt med tejp. Betonggolv Spackelskickt Värmekabel Givare Klinker Golvbjälklag (betong) Med elgolvvärme: Skall kabeln vara täkt med minst 10mm avjämnings massa LIP 226, 220 eller 210. Värmegolv. Punktsvetsat/galvat putsnät. Primer 54 spädd med 20% vatten. Golvspånskiva limmad och skruvad enligt skivleverantörens rekommendationer. Med en fuktighets kvot på ca: 8%. Best. nr. Effekt W Längd m Ohm Yta m² vid c/c 6cm och 150W/m² Yta m² vid c/c 9cm och 100W/m² Yta m² vid c/c 12cm och 75W/m² Gulvvarme A /08/05, 9:48:52
