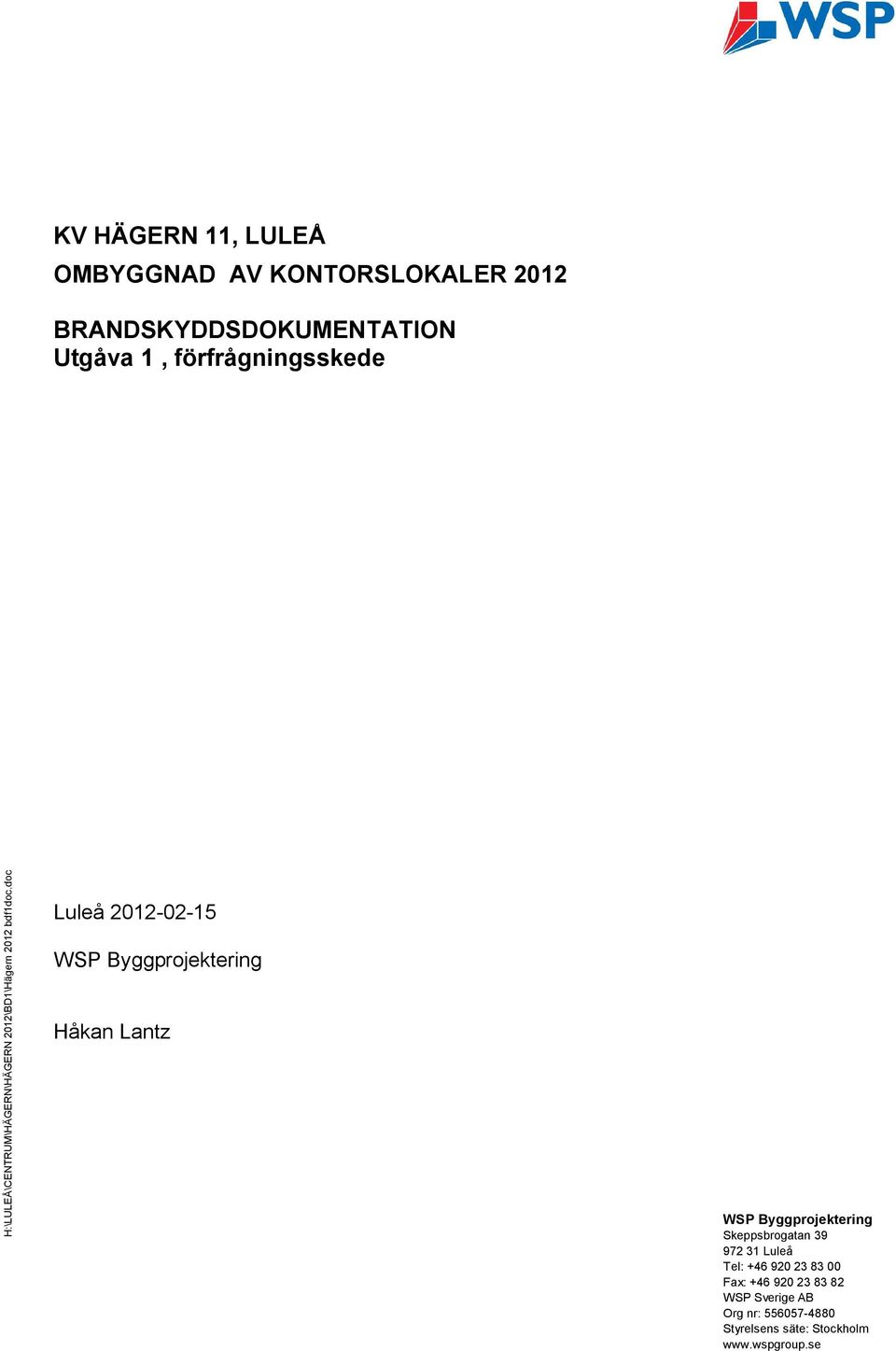

KV HÄGERN 11, LULEÅ OMBYGGNAD AV KONTORSLOKALER BRANDSKYDDSDOKUMENTATION Utgåva 1, förfrågningsskede. Luleå WSP Byggprojektering

Transkript

1 Utgåva 1, förfrågningsskede H:\LULEÅ\CENTRUM\HÄGERN\HÄGERN 2012\BD1\Hägern 2012 bdf1doc.doc Mall: Allmän - Stående dot ver 1.0 Luleå WSP Byggprojektering Håkan Lantz WSP Byggprojektering Skeppsbrogatan Luleå Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

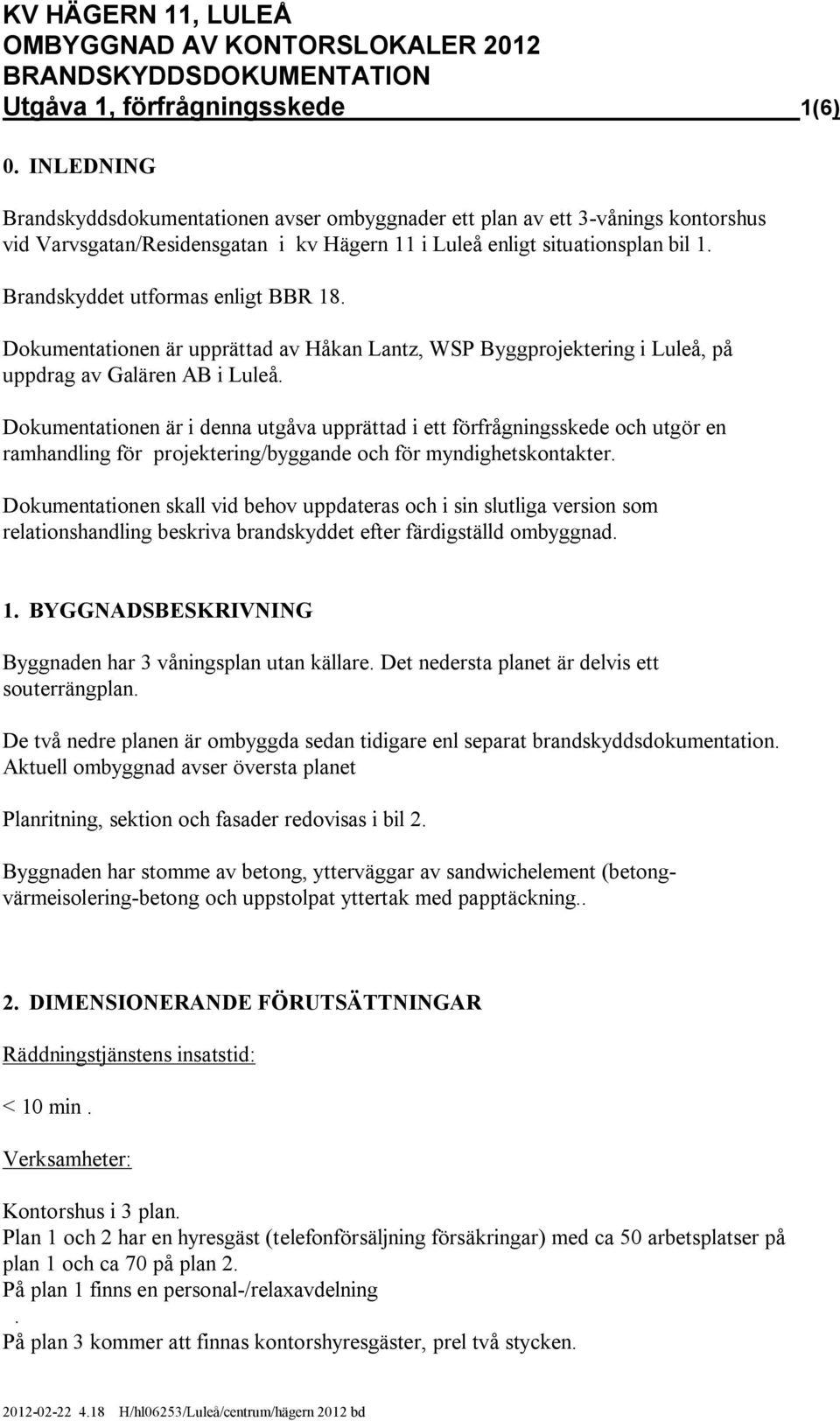

2 Utgåva 1, förfrågningsskede 1(6) 0. INLEDNING Brandskyddsdokumentationen avser ombyggnader ett plan av ett 3-vånings kontorshus vid Varvsgatan/Residensgatan i kv Hägern 11 i Luleå enligt situationsplan bil 1. Brandskyddet utformas enligt BBR 18. Dokumentationen är upprättad av Håkan Lantz, WSP Byggprojektering i Luleå, på uppdrag av Galären AB i Luleå. Dokumentationen är i denna utgåva upprättad i ett förfrågningsskede och utgör en ramhandling för projektering/byggande och för myndighetskontakter. Dokumentationen skall vid behov uppdateras och i sin slutliga version som relationshandling beskriva brandskyddet efter färdigställd ombyggnad. 1. BYGGNADSBESKRIVNING Byggnaden har 3 våningsplan utan källare. Det nedersta planet är delvis ett souterrängplan. De två nedre planen är ombyggda sedan tidigare enl separat brandskyddsdokumentation. Aktuell ombyggnad avser översta planet Planritning, sektion och fasader redovisas i bil 2. Byggnaden har stomme av betong, ytterväggar av sandwichelement (betongvärmeisolering-betong och uppstolpat yttertak med papptäckning.. 2. DIMENSIONERANDE FÖRUTSÄTTNINGAR Räddningstjänstens insatstid: < 10 min. Verksamheter: Kontorshus i 3 plan. Plan 1 och 2 har en hyresgäst (telefonförsäljning försäkringar) med ca 50 arbetsplatser på plan 1 och ca 70 på plan 2. På plan 1 finns en personal-/relaxavdelning. På plan 3 kommer att finnas kontorshyresgäster, prel två stycken.

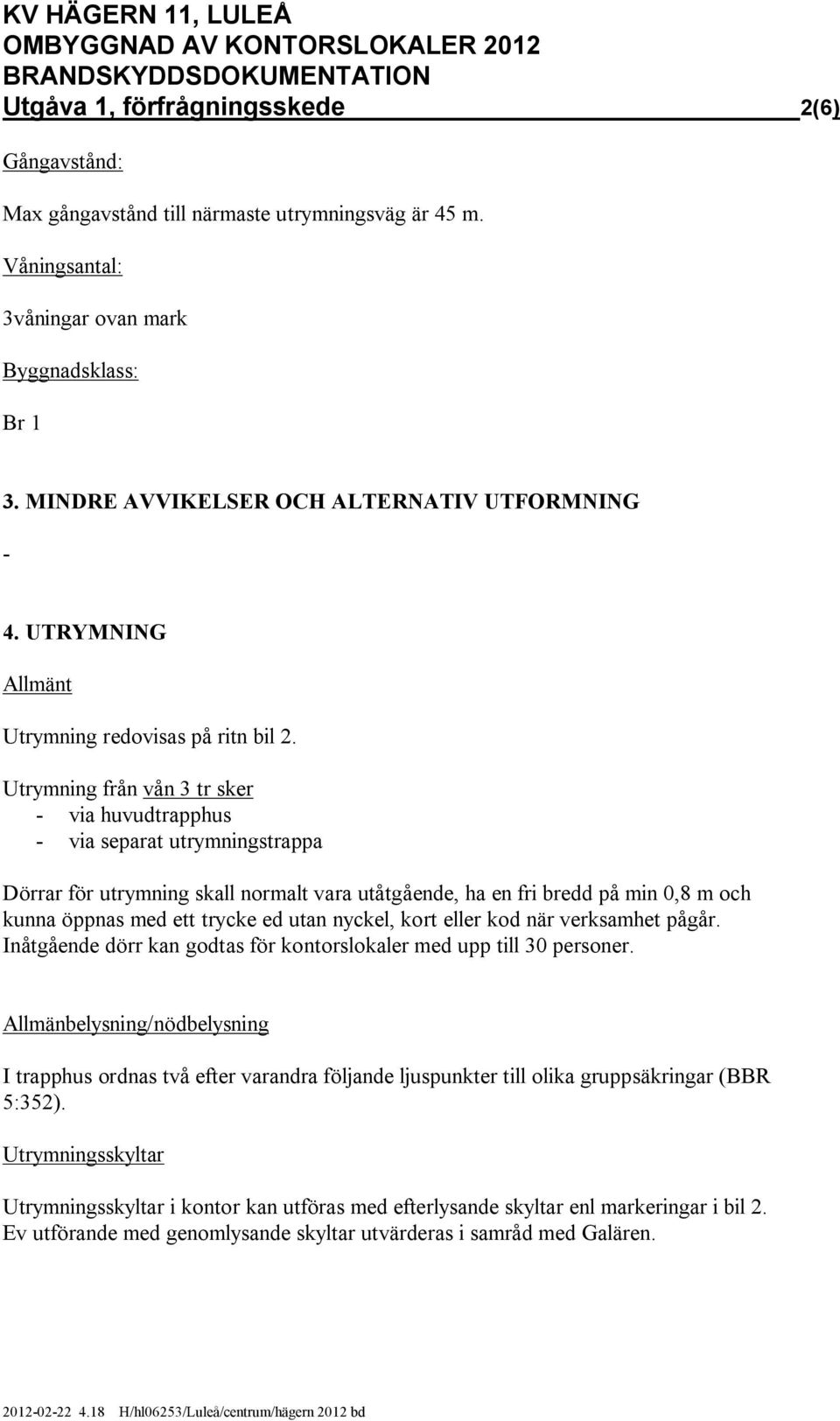

3 Utgåva 1, förfrågningsskede 2(6) Gångavstånd: Max gångavstånd till närmaste utrymningsväg är 45 m. Våningsantal: 3våningar ovan mark Byggnadsklass: Br 1 3. MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING - 4. UTRYMNING Allmänt Utrymning redovisas på ritn bil 2. Utrymning från vån 3 tr sker - via huvudtrapphus - via separat utrymningstrappa Dörrar för utrymning skall normalt vara utåtgående, ha en fri bredd på min 0,8 m och kunna öppnas med ett trycke ed utan nyckel, kort eller kod när verksamhet pågår. Inåtgående dörr kan godtas för kontorslokaler med upp till 30 personer. Allmänbelysning/nödbelysning I trapphus ordnas två efter varandra följande ljuspunkter till olika gruppsäkringar (BBR 5:352). Utrymningsskyltar Utrymningsskyltar i kontor kan utföras med efterlysande skyltar enl markeringar i bil 2. Ev utförande med genomlysande skyltar utvärderas i samråd med Galären.

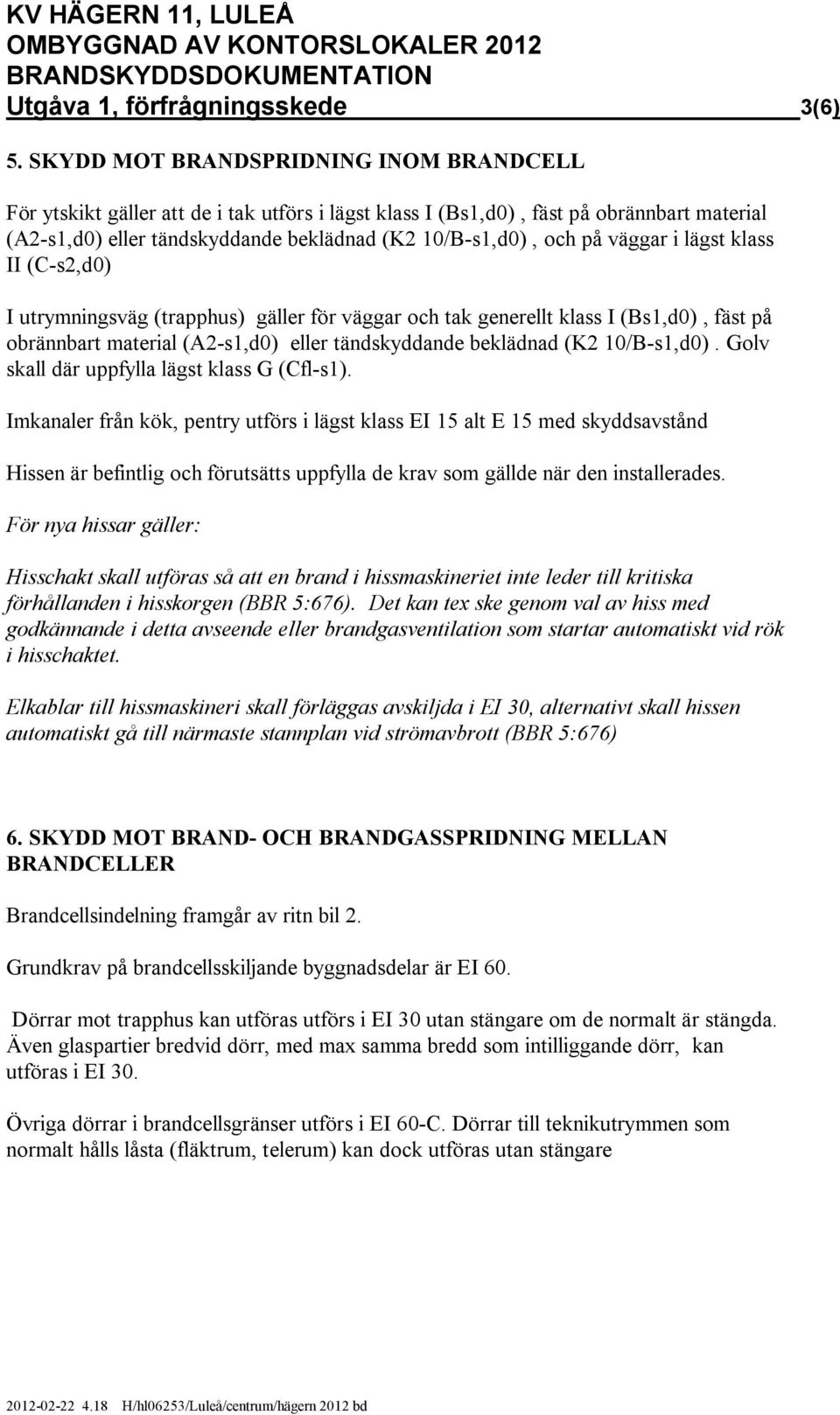

4 Utgåva 1, förfrågningsskede 3(6) 5. SKYDD MOT BRANDSPRIDNING INOM BRANDCELL För ytskikt gäller att de i tak utförs i lägst klass I (Bs1,d0), fäst på obrännbart material (A2-s1,d0) eller tändskyddande beklädnad (K2 10/B-s1,d0), och på väggar i lägst klass II (C-s2,d0) I utrymningsväg (trapphus) gäller för väggar och tak generellt klass I (Bs1,d0), fäst på obrännbart material (A2-s1,d0) eller tändskyddande beklädnad (K2 10/B-s1,d0). Golv skall där uppfylla lägst klass G (Cfl-s1). Imkanaler från kök, pentry utförs i lägst klass EI 15 alt E 15 med skyddsavstånd Hissen är befintlig och förutsätts uppfylla de krav som gällde när den installerades. För nya hissar gäller: Hisschakt skall utföras så att en brand i hissmaskineriet inte leder till kritiska förhållanden i hisskorgen (BBR 5:676). Det kan tex ske genom val av hiss med godkännande i detta avseende eller brandgasventilation som startar automatiskt vid rök i hisschaktet. Elkablar till hissmaskineri skall förläggas avskiljda i EI 30, alternativt skall hissen automatiskt gå till närmaste stannplan vid strömavbrott (BBR 5:676) 6. SKYDD MOT BRAND- OCH BRANDGASSPRIDNING MELLAN BRANDCELLER Brandcellsindelning framgår av ritn bil 2. Grundkrav på brandcellsskiljande byggnadsdelar är EI 60. Dörrar mot trapphus kan utföras utförs i EI 30 utan stängare om de normalt är stängda. Även glaspartier bredvid dörr, med max samma bredd som intilliggande dörr, kan utföras i EI 30. Övriga dörrar i brandcellsgränser utförs i EI 60-C. Dörrar till teknikutrymmen som normalt hålls låsta (fläktrum, telerum) kan dock utföras utan stängare

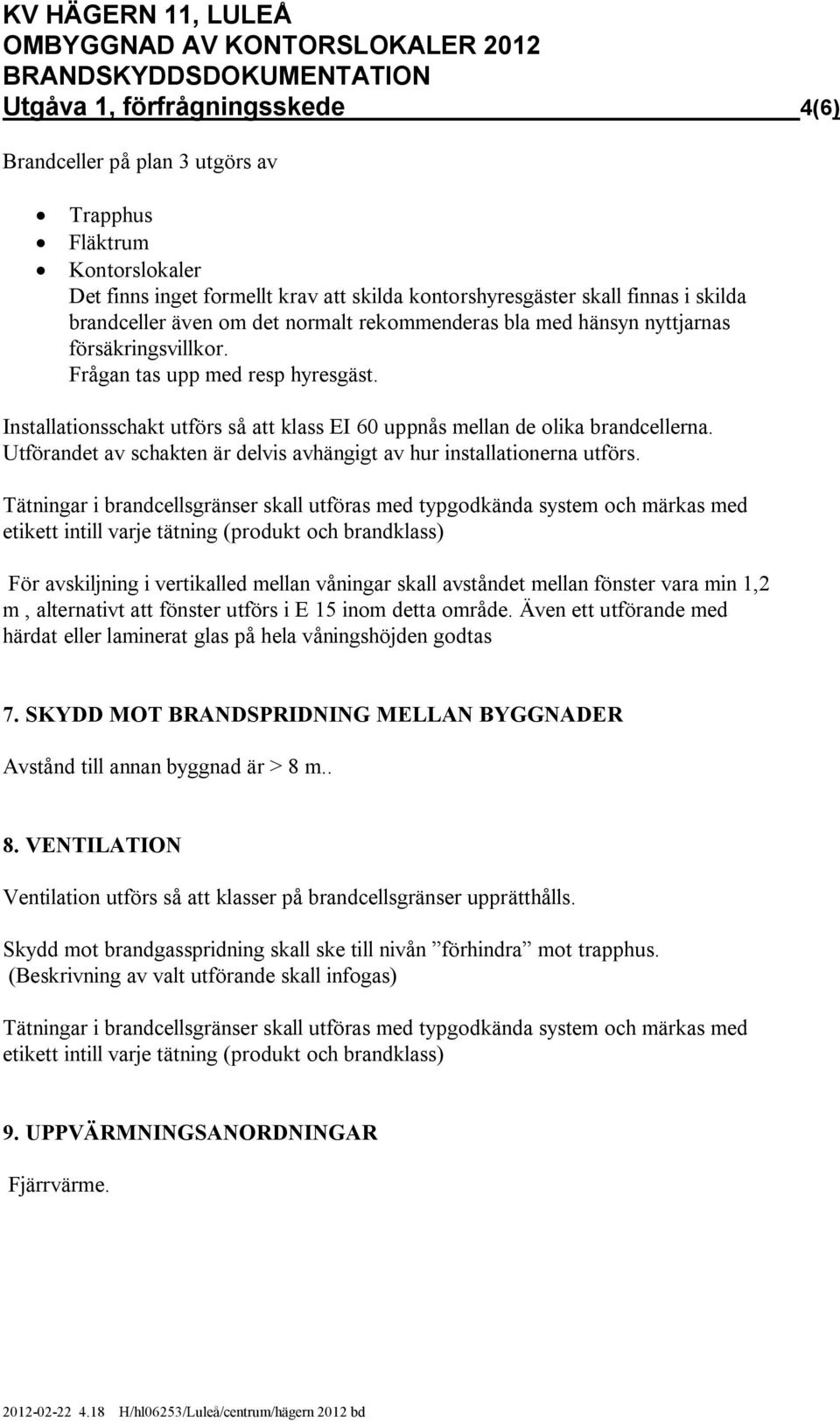

5 Utgåva 1, förfrågningsskede 4(6) Brandceller på plan 3 utgörs av Trapphus Fläktrum Kontorslokaler Det finns inget formellt krav att skilda kontorshyresgäster skall finnas i skilda brandceller även om det normalt rekommenderas bla med hänsyn nyttjarnas försäkringsvillkor. Frågan tas upp med resp hyresgäst. Installationsschakt utförs så att klass EI 60 uppnås mellan de olika brandcellerna. Utförandet av schakten är delvis avhängigt av hur installationerna utförs. Tätningar i brandcellsgränser skall utföras med typgodkända system och märkas med etikett intill varje tätning (produkt och brandklass) För avskiljning i vertikalled mellan våningar skall avståndet mellan fönster vara min 1,2 m, alternativt att fönster utförs i E 15 inom detta område. Även ett utförande med härdat eller laminerat glas på hela våningshöjden godtas 7. SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Avstånd till annan byggnad är > 8 m.. 8. VENTILATION Ventilation utförs så att klasser på brandcellsgränser upprätthålls. Skydd mot brandgasspridning skall ske till nivån förhindra mot trapphus. (Beskrivning av valt utförande skall infogas) Tätningar i brandcellsgränser skall utföras med typgodkända system och märkas med etikett intill varje tätning (produkt och brandklass) 9. UPPVÄRMNINGSANORDNINGAR Fjärrvärme.

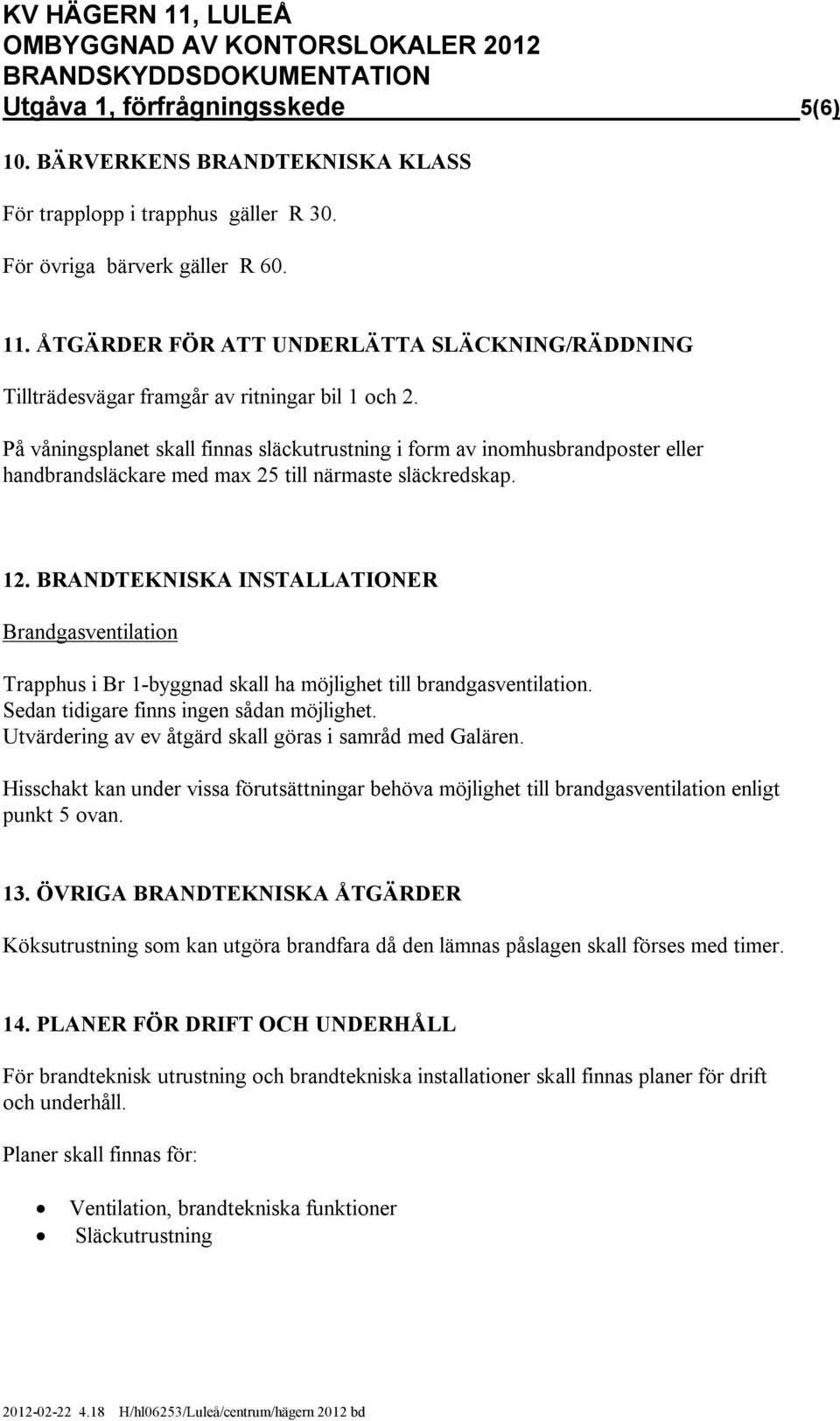

6 Utgåva 1, förfrågningsskede 5(6) 10. BÄRVERKENS BRANDTEKNISKA KLASS För trapplopp i trapphus gäller R 30. För övriga bärverk gäller R ÅTGÄRDER FÖR ATT UNDERLÄTTA SLÄCKNING/RÄDDNING Tillträdesvägar framgår av ritningar bil 1 och 2. På våningsplanet skall finnas släckutrustning i form av inomhusbrandposter eller handbrandsläckare med max 25 till närmaste släckredskap. 12. BRANDTEKNISKA INSTALLATIONER Brandgasventilation Trapphus i Br 1-byggnad skall ha möjlighet till brandgasventilation. Sedan tidigare finns ingen sådan möjlighet. Utvärdering av ev åtgärd skall göras i samråd med Galären. Hisschakt kan under vissa förutsättningar behöva möjlighet till brandgasventilation enligt punkt 5 ovan. 13. ÖVRIGA BRANDTEKNISKA ÅTGÄRDER Köksutrustning som kan utgöra brandfara då den lämnas påslagen skall förses med timer. 14. PLANER FÖR DRIFT OCH UNDERHÅLL För brandteknisk utrustning och brandtekniska installationer skall finnas planer för drift och underhåll. Planer skall finnas för: Ventilation, brandtekniska funktioner Släckutrustning

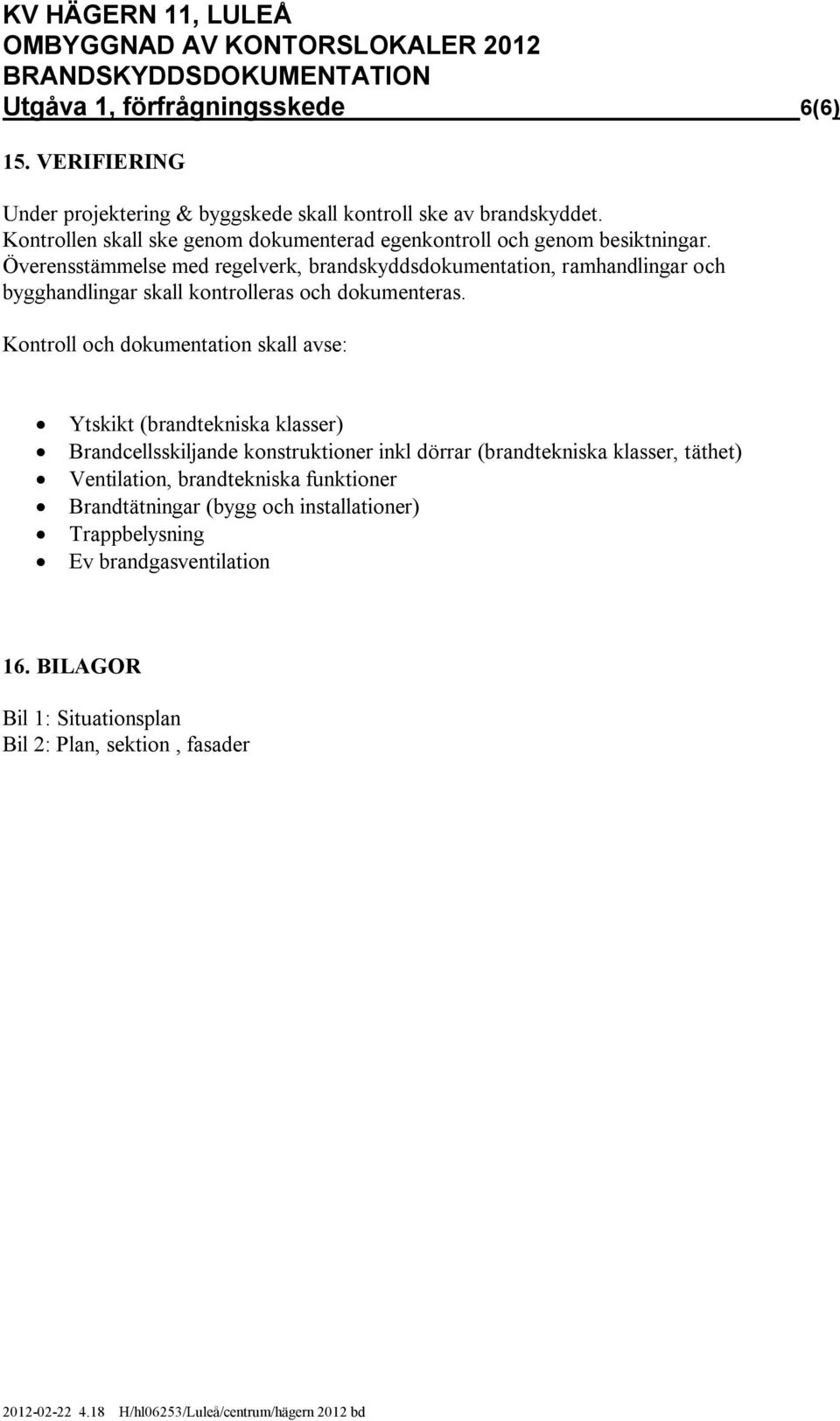

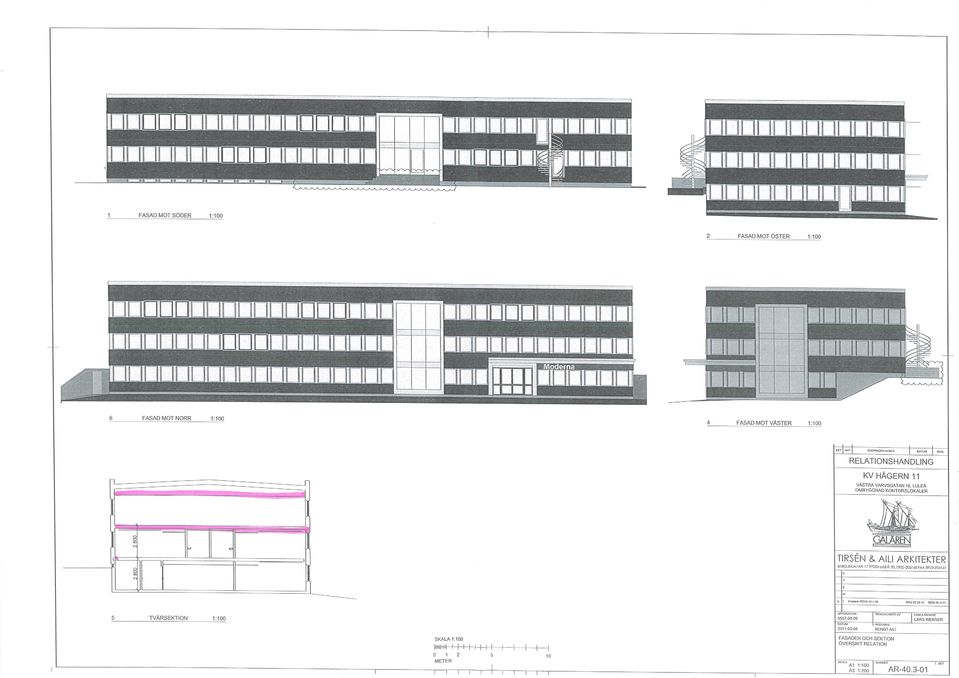

7 Utgåva 1, förfrågningsskede 6(6) 15. VERIFIERING Under projektering & byggskede skall kontroll ske av brandskyddet. Kontrollen skall ske genom dokumenterad egenkontroll och genom besiktningar. Överensstämmelse med regelverk, brandskyddsdokumentation, ramhandlingar och bygghandlingar skall kontrolleras och dokumenteras. Kontroll och dokumentation skall avse: Ytskikt (brandtekniska klasser) Brandcellsskiljande konstruktioner inkl dörrar (brandtekniska klasser, täthet) Ventilation, brandtekniska funktioner Brandtätningar (bygg och installationer) Trappbelysning Ev brandgasventilation 16. BILAGOR Bil 1: Situationsplan Bil 2: Plan, sektion, fasader

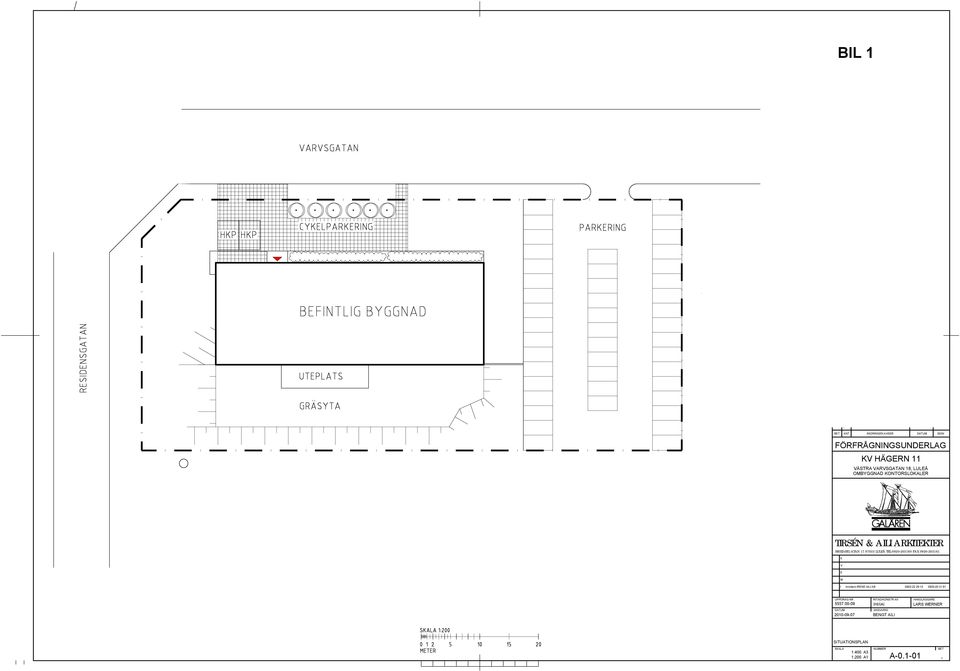

8 . BET ANT ÄNDRINGEN AVSER DATUM SIGN FÖRFRÅGNINGSUNDERLAG KV HÄGERN 11 VÄSTRA VARVSGATAN 18, LULEÅ OMBYGGNAD KONTORSLOKALER TIRSÉN & AILI ARKITEKTER SMEDJEGATAN LULEÅ TEL FAX K V E M I Inredare IRENE AILI AB UPPDRAG NR RITAD/KONSTR AV HANDLÄGGARE IHI/IAI LARS WERNER DATUM ANSVARIG BENGT AILI SITUATIONSPLAN SKALA 1:400 A3 1:200 A1 NUMMER A BET.
