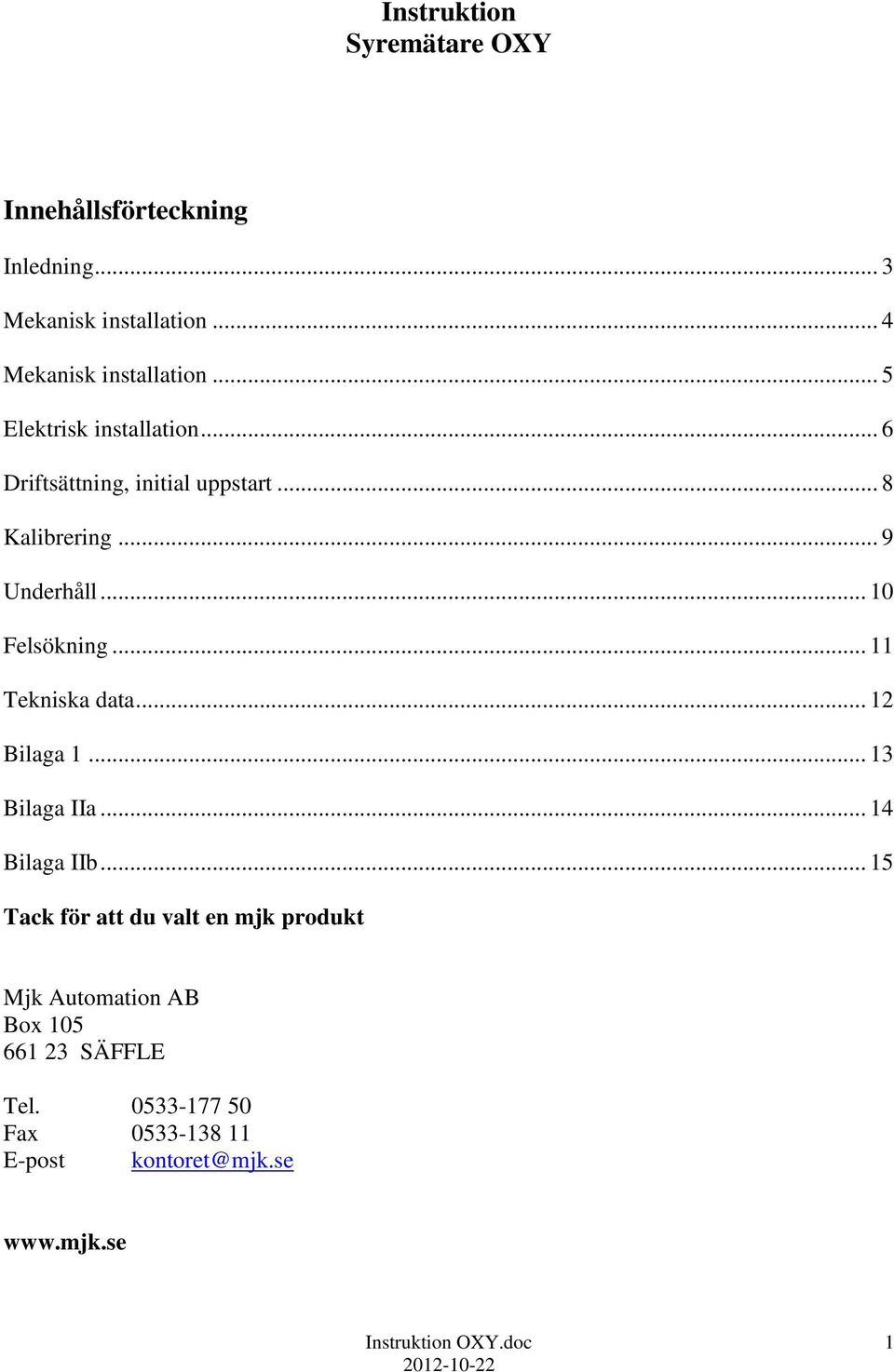

1 Instruktion Syremätare OXY Innehållsförteckning Inledning... 3 Mekanisk installation... 4 Mekanisk installation... 5 Elektrisk installation... 6 Driftsättning, initial uppstart... 8 Kalibrering... 9 Underhåll Felsökning Tekniska data Bilaga Bilaga IIa Bilaga IIb Tack för att du valt en mjk produkt Mjk Automation AB Box SÄFFLE Tel Fax E-post kontoret@mjk.se Instruktion OXY.doc 1

2 Instruktion OXY.doc 2

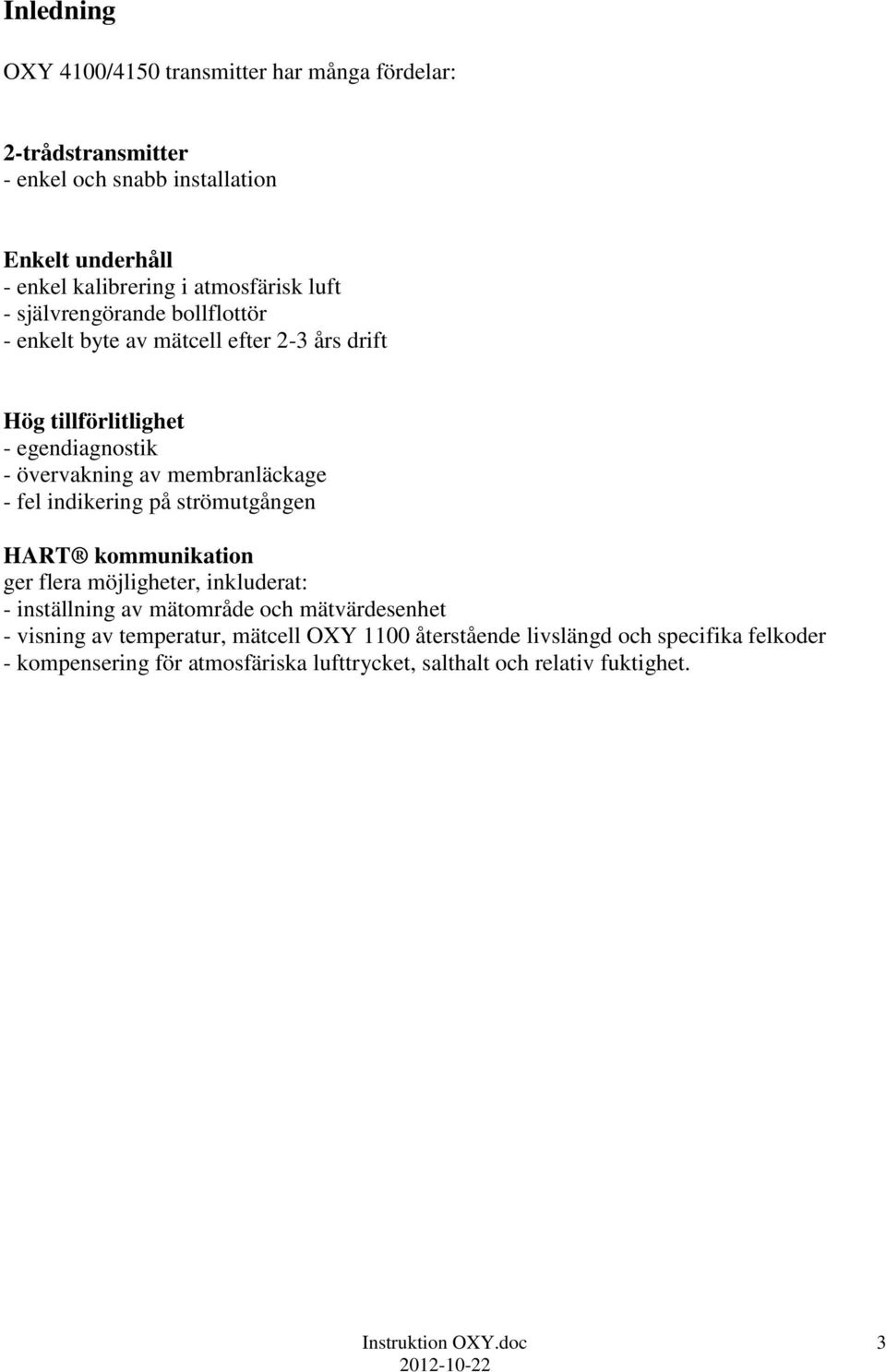

3 Inledning OXY 4100/4150 transmitter har många fördelar: 2-trådstransmitter - enkel och snabb installation Enkelt underhåll - enkel kalibrering i atmosfärisk luft - självrengörande bollflottör - enkelt byte av mätcell efter 2-3 års drift Hög tillförlitlighet - egendiagnostik - övervakning av membranläckage - fel indikering på strömutgången HART kommunikation ger flera möjligheter, inkluderat: - inställning av mätområde och mätvärdesenhet - visning av temperatur, mätcell OXY 1100 återstående livslängd och specifika felkoder - kompensering för atmosfäriska lufttrycket, salthalt och relativ fuktighet. Instruktion OXY.doc 3

4 Mekanisk installation Transmitter Montering av transmittern med hjälp av kabelkonsol Transmitterkabeln är så stark att transmittern kan tillåtas hänga i den. Kabelkonsol kan erhållas som tillbehör Instruktion OXY.doc 4

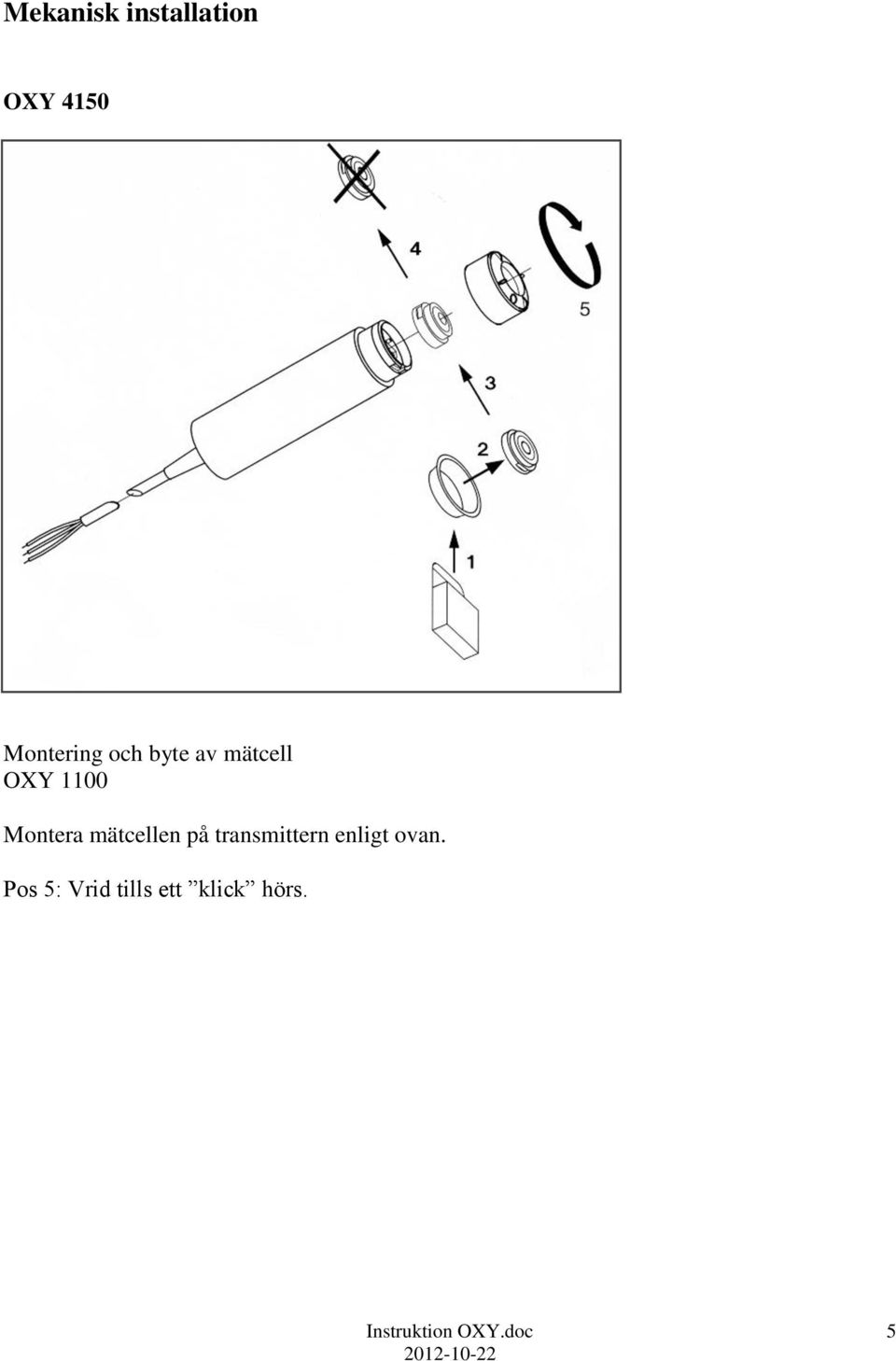

5 Mekanisk installation OXY 4150 Montering och byte av mätcell OXY 1100 Montera mätcellen på transmittern enligt ovan. Pos 5: Vrid tills ett klick hörs. Instruktion OXY.doc 5

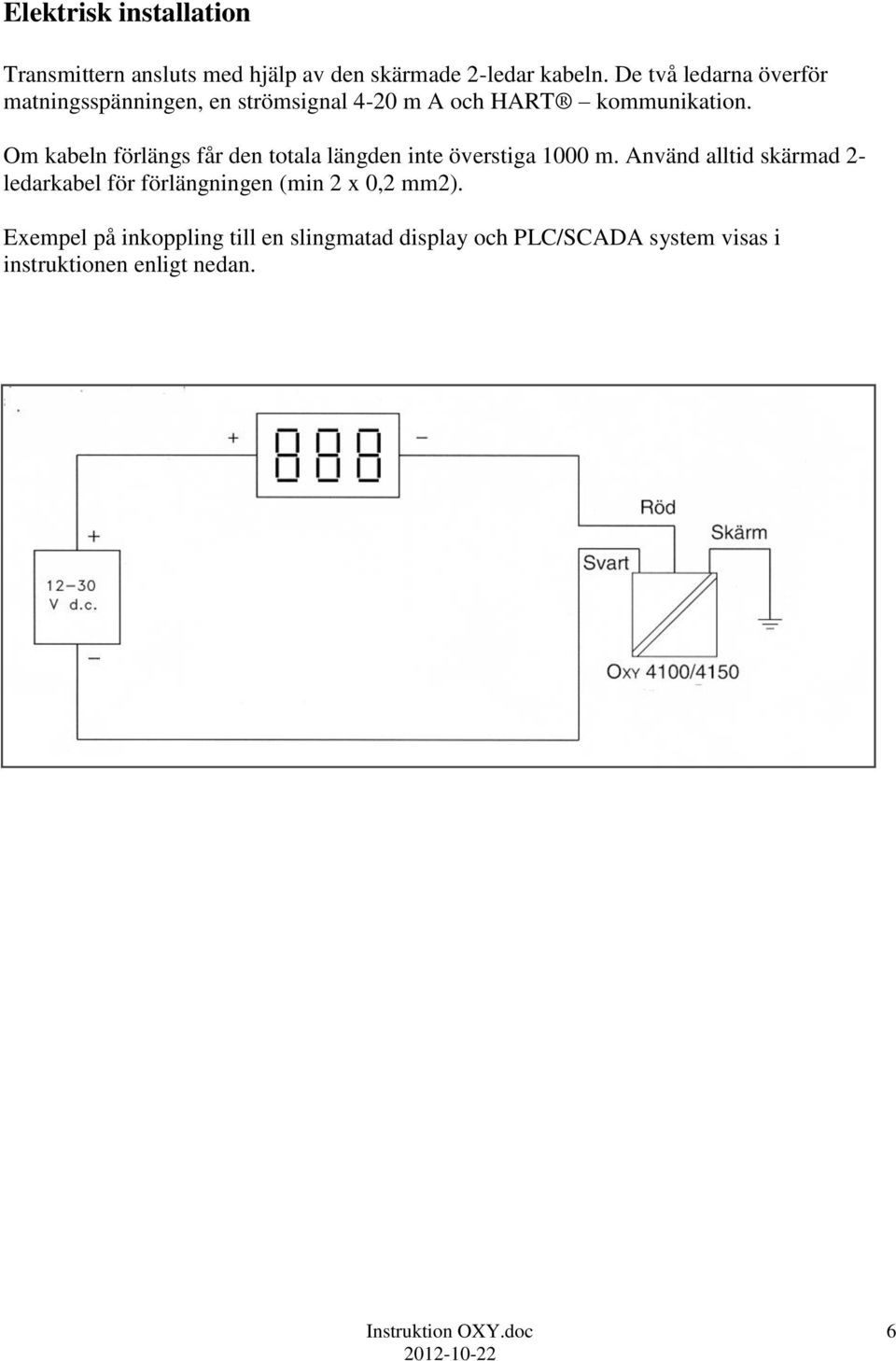

6 Elektrisk installation Transmittern ansluts med hjälp av den skärmade 2-ledar kabeln. De två ledarna överför matningsspänningen, en strömsignal 4-20 m A och HART kommunikation. Om kabeln förlängs får den totala längden inte överstiga 1000 m. Använd alltid skärmad 2- ledarkabel för förlängningen (min 2 x 0,2 mm2). Exempel på inkoppling till en slingmatad display och PLC/SCADA system visas i instruktionen enligt nedan. Instruktion OXY.doc 6

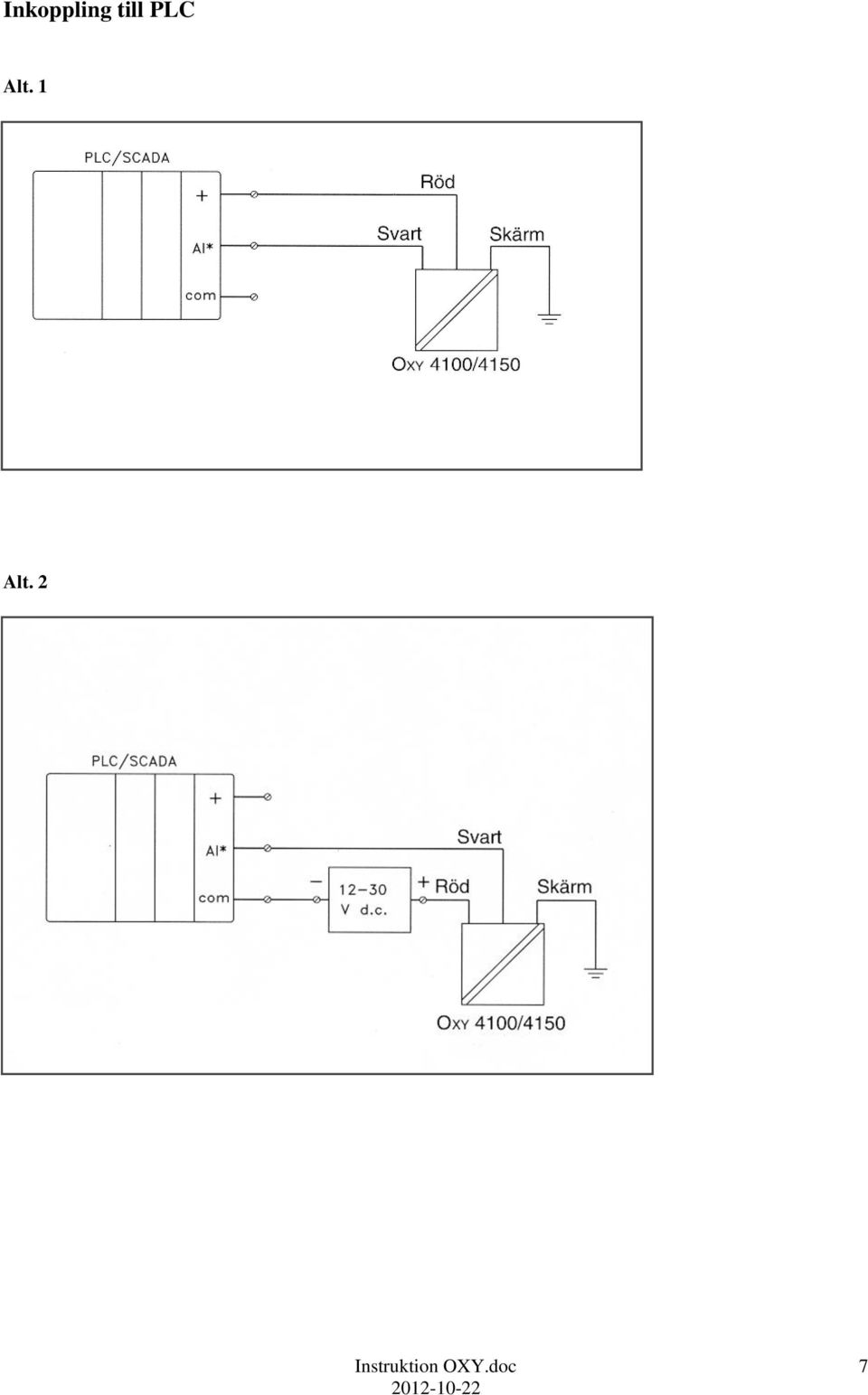

7 Inkoppling till PLC Alt. 1 Alt. 2 Instruktion OXY.doc 7

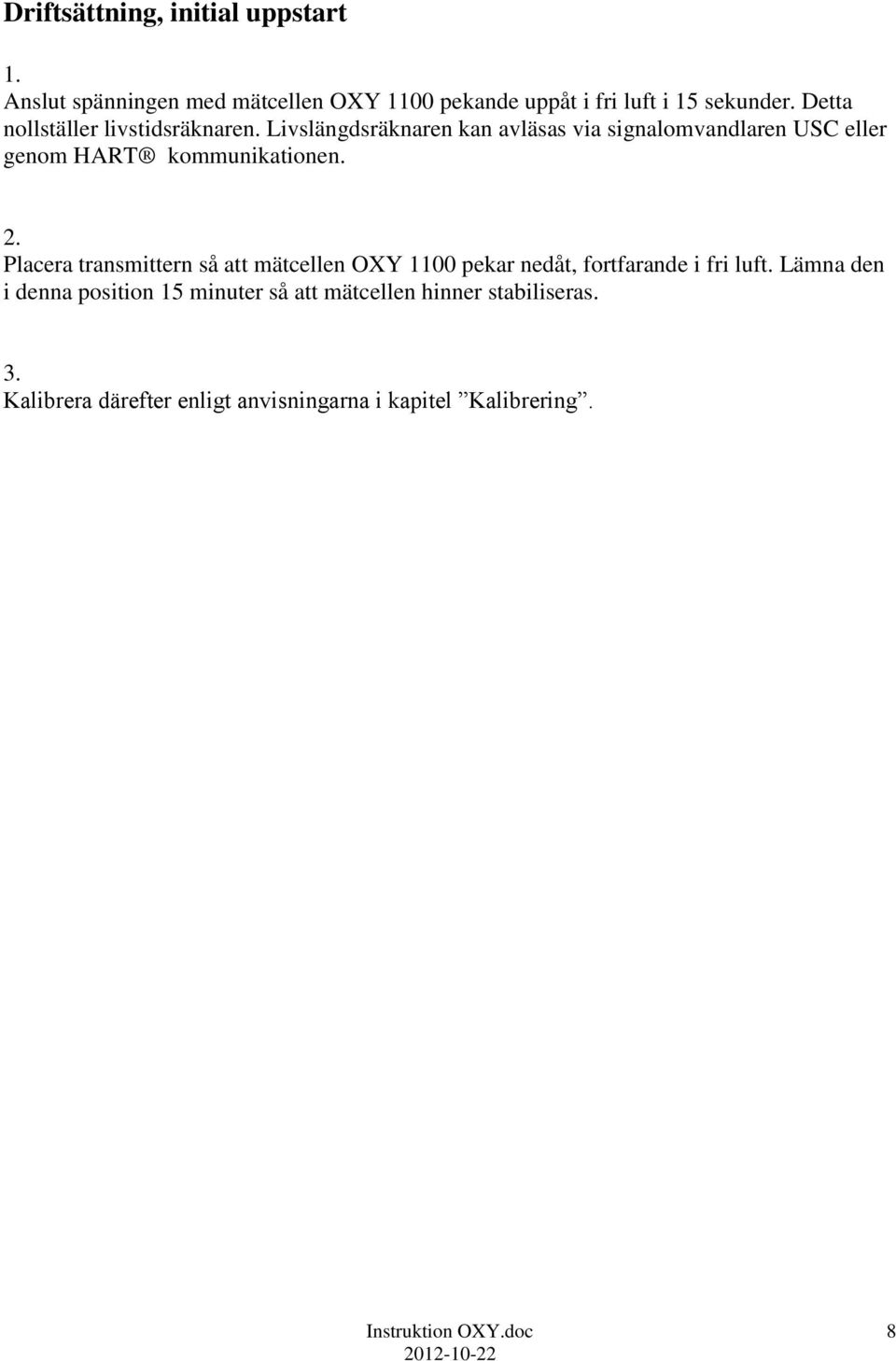

8 Driftsättning, initial uppstart 1. Anslut spänningen med mätcellen OXY 1100 pekande uppåt i fri luft i 15 sekunder. Detta nollställer livstidsräknaren. Livslängdsräknaren kan avläsas via signalomvandlaren USC eller genom HART kommunikationen. 2. Placera transmittern så att mätcellen OXY 1100 pekar nedåt, fortfarande i fri luft. Lämna den i denna position 15 minuter så att mätcellen hinner stabiliseras. 3. Kalibrera därefter enligt anvisningarna i kapitel Kalibrering. Instruktion OXY.doc 8

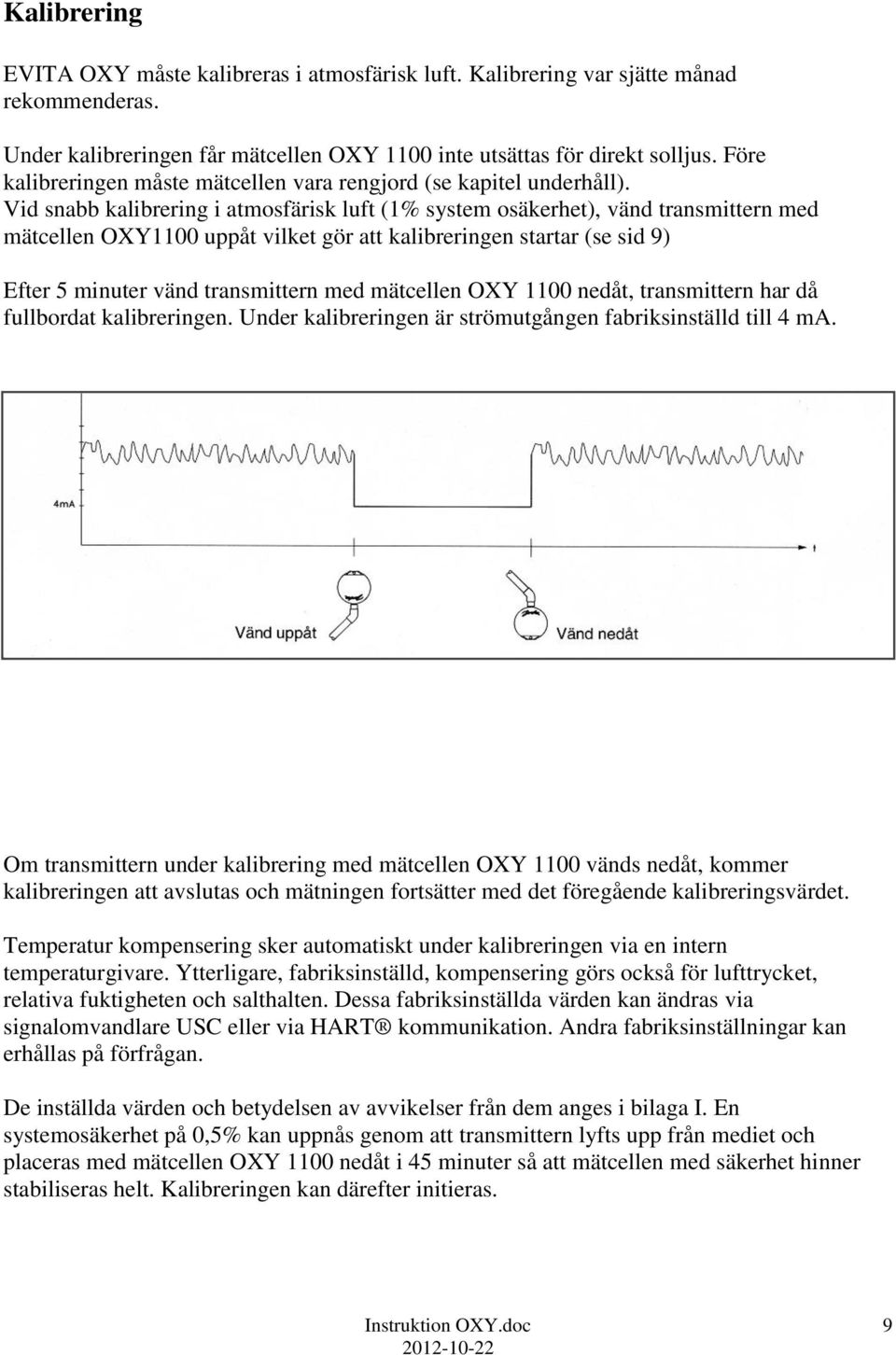

9 Kalibrering EVITA OXY måste kalibreras i atmosfärisk luft. Kalibrering var sjätte månad rekommenderas. Under kalibreringen får mätcellen OXY 1100 inte utsättas för direkt solljus. Före kalibreringen måste mätcellen vara rengjord (se kapitel underhåll). Vid snabb kalibrering i atmosfärisk luft (1% system osäkerhet), vänd transmittern med mätcellen OXY1100 uppåt vilket gör att kalibreringen startar (se sid 9) Efter 5 minuter vänd transmittern med mätcellen OXY 1100 nedåt, transmittern har då fullbordat kalibreringen. Under kalibreringen är strömutgången fabriksinställd till 4 ma. Om transmittern under kalibrering med mätcellen OXY 1100 vänds nedåt, kommer kalibreringen att avslutas och mätningen fortsätter med det föregående kalibreringsvärdet. Temperatur kompensering sker automatiskt under kalibreringen via en intern temperaturgivare. Ytterligare, fabriksinställd, kompensering görs också för lufttrycket, relativa fuktigheten och salthalten. Dessa fabriksinställda värden kan ändras via signalomvandlare USC eller via HART kommunikation. Andra fabriksinställningar kan erhållas på förfrågan. De inställda värden och betydelsen av avvikelser från dem anges i bilaga I. En systemosäkerhet på 0,5% kan uppnås genom att transmittern lyfts upp från mediet och placeras med mätcellen OXY 1100 nedåt i 45 minuter så att mätcellen med säkerhet hinner stabiliseras helt. Kalibreringen kan därefter initieras. Instruktion OXY.doc 9

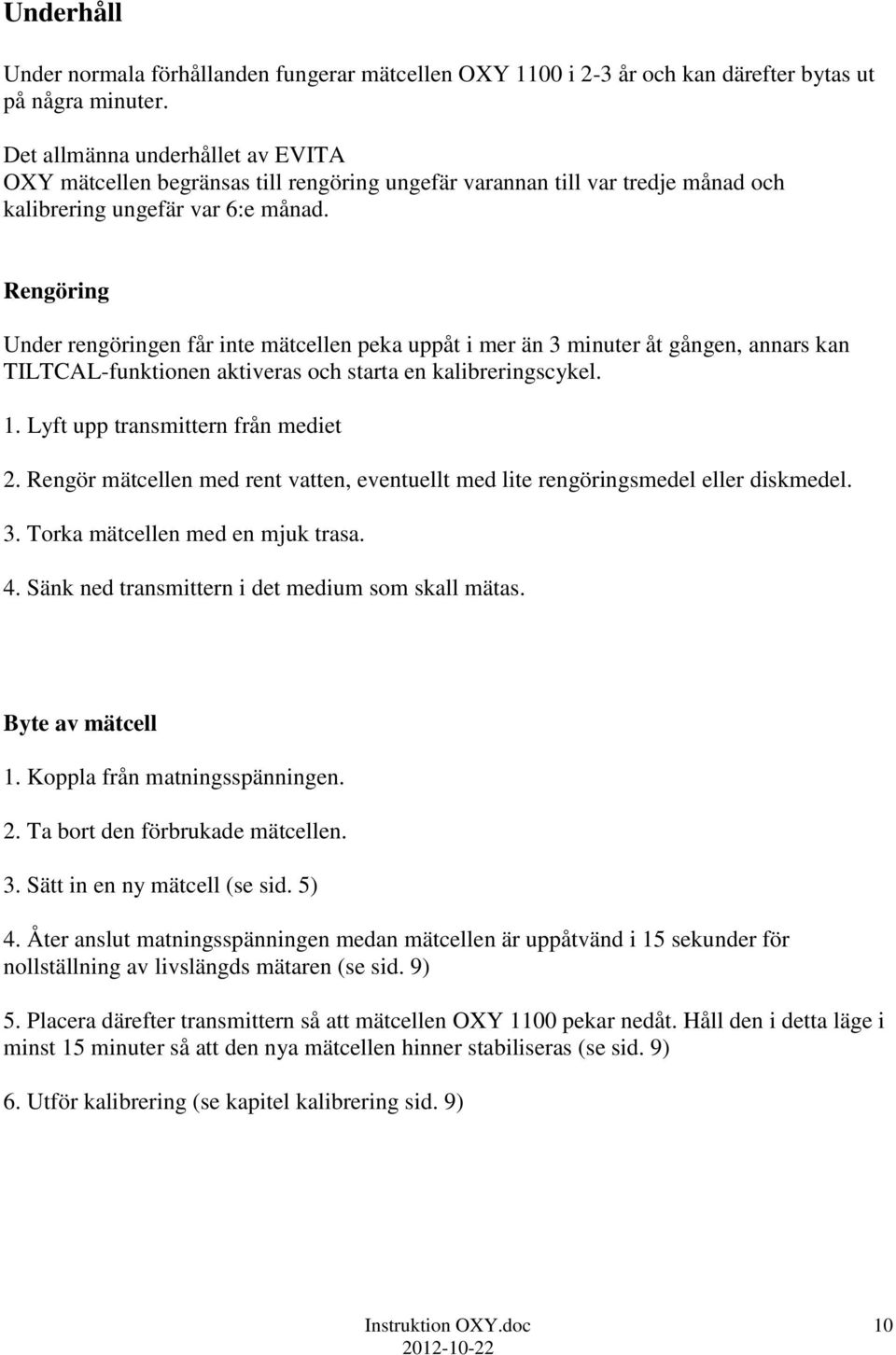

10 Underhåll Under normala förhållanden fungerar mätcellen OXY 1100 i 2-3 år och kan därefter bytas ut på några minuter. Det allmänna underhållet av EVITA OXY mätcellen begränsas till rengöring ungefär varannan till var tredje månad och kalibrering ungefär var 6:e månad. Rengöring Under rengöringen får inte mätcellen peka uppåt i mer än 3 minuter åt gången, annars kan TILTCAL-funktionen aktiveras och starta en kalibreringscykel. 1. Lyft upp transmittern från mediet 2. Rengör mätcellen med rent vatten, eventuellt med lite rengöringsmedel eller diskmedel. 3. Torka mätcellen med en mjuk trasa. 4. Sänk ned transmittern i det medium som skall mätas. Byte av mätcell 1. Koppla från matningsspänningen. 2. Ta bort den förbrukade mätcellen. 3. Sätt in en ny mätcell (se sid. 5) 4. Åter anslut matningsspänningen medan mätcellen är uppåtvänd i 15 sekunder för nollställning av livslängds mätaren (se sid. 9) 5. Placera därefter transmittern så att mätcellen OXY 1100 pekar nedåt. Håll den i detta läge i minst 15 minuter så att den nya mätcellen hinner stabiliseras (se sid. 9) 6. Utför kalibrering (se kapitel kalibrering sid. 9) Instruktion OXY.doc 10

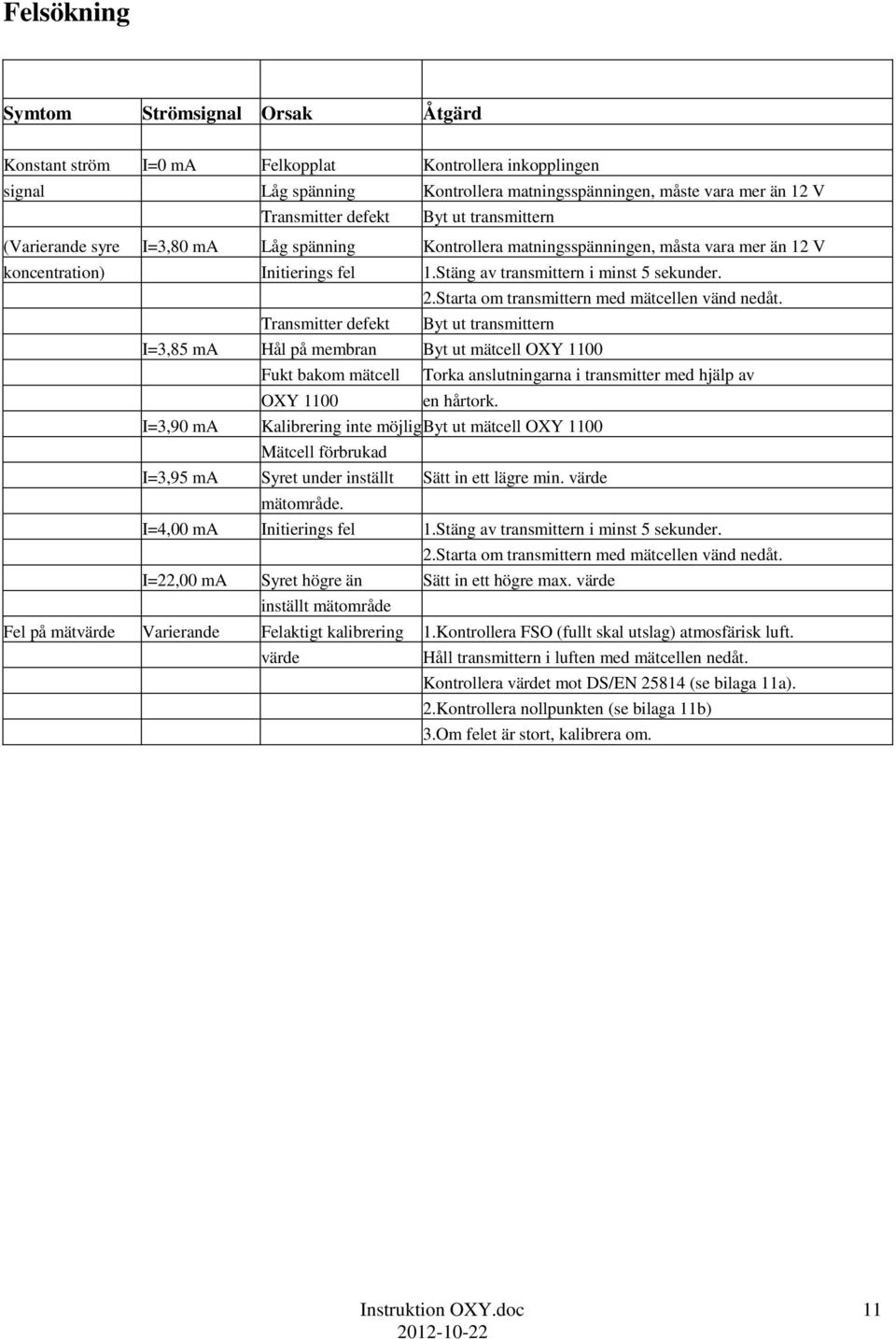

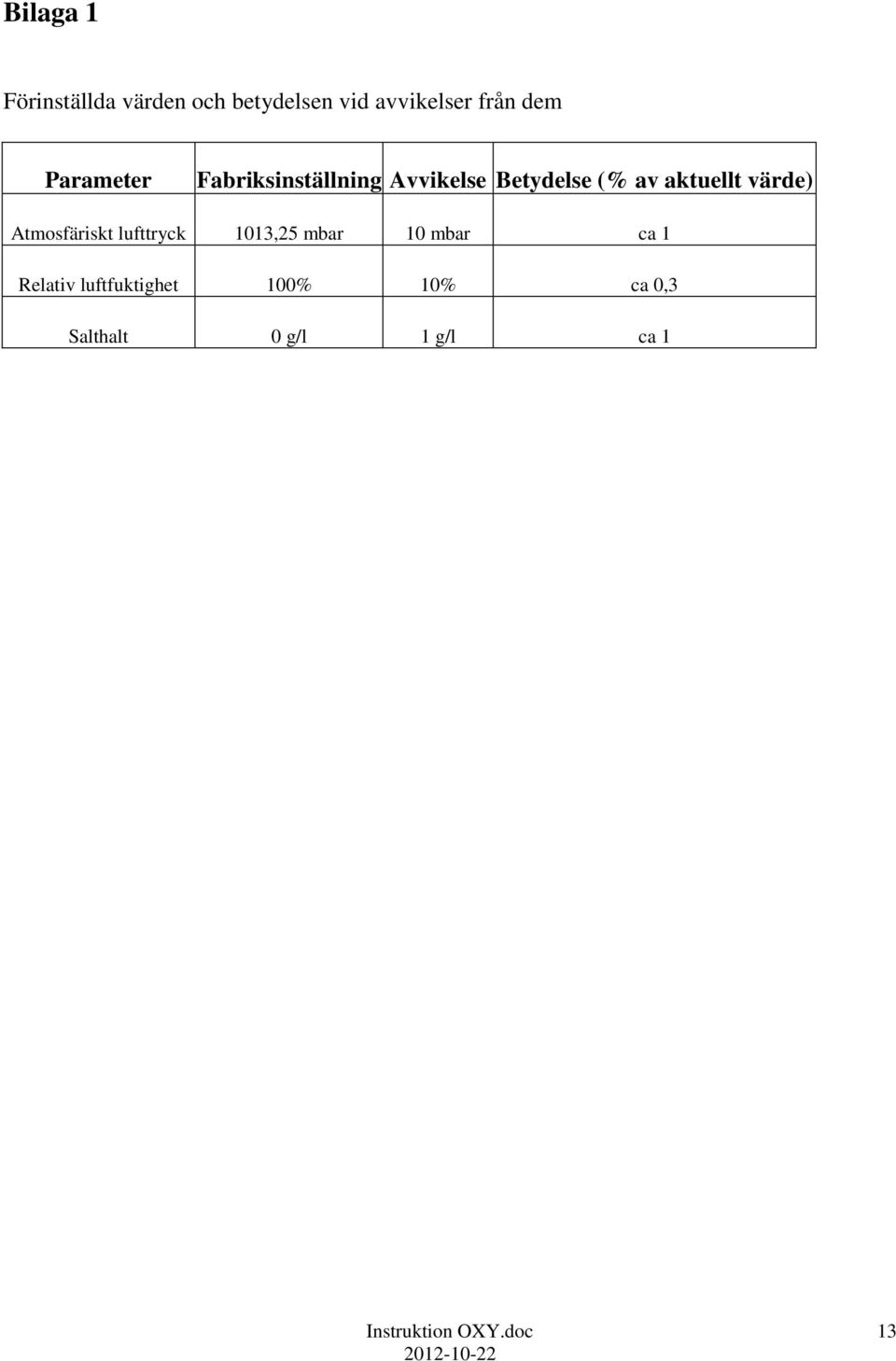

11 Felsökning Symtom Strömsignal Orsak Åtgärd Konstant ström I=0 ma Felkopplat Kontrollera inkopplingen signal Låg spänning Kontrollera matningsspänningen, måste vara mer än 12 V Transmitter defekt Byt ut transmittern (Varierande syre I=3,80 ma Låg spänning Kontrollera matningsspänningen, måsta vara mer än 12 V koncentration) Initierings fel 1.Stäng av transmittern i minst 5 sekunder. 2.Starta om transmittern med mätcellen vänd nedåt. Transmitter defekt Byt ut transmittern I=3,85 ma Hål på membran Byt ut mätcell OXY 1100 Fukt bakom mätcell Torka anslutningarna i transmitter med hjälp av OXY 1100 en hårtork. I=3,90 ma Kalibrering inte möjlig Byt ut mätcell OXY 1100 Mätcell förbrukad I=3,95 ma Syret under inställt Sätt in ett lägre min. värde mätområde. I=4,00 ma Initierings fel 1.Stäng av transmittern i minst 5 sekunder. 2.Starta om transmittern med mätcellen vänd nedåt. I=22,00 ma Syret högre än Sätt in ett högre max. värde inställt mätområde Fel på mätvärde Varierande Felaktigt kalibrering 1.Kontrollera FSO (fullt skal utslag) atmosfärisk luft. värde Håll transmittern i luften med mätcellen nedåt. Kontrollera värdet mot DS/EN (se bilaga 11a). 2.Kontrollera nollpunkten (se bilaga 11b) 3.Om felet är stort, kalibrera om. Instruktion OXY.doc 11

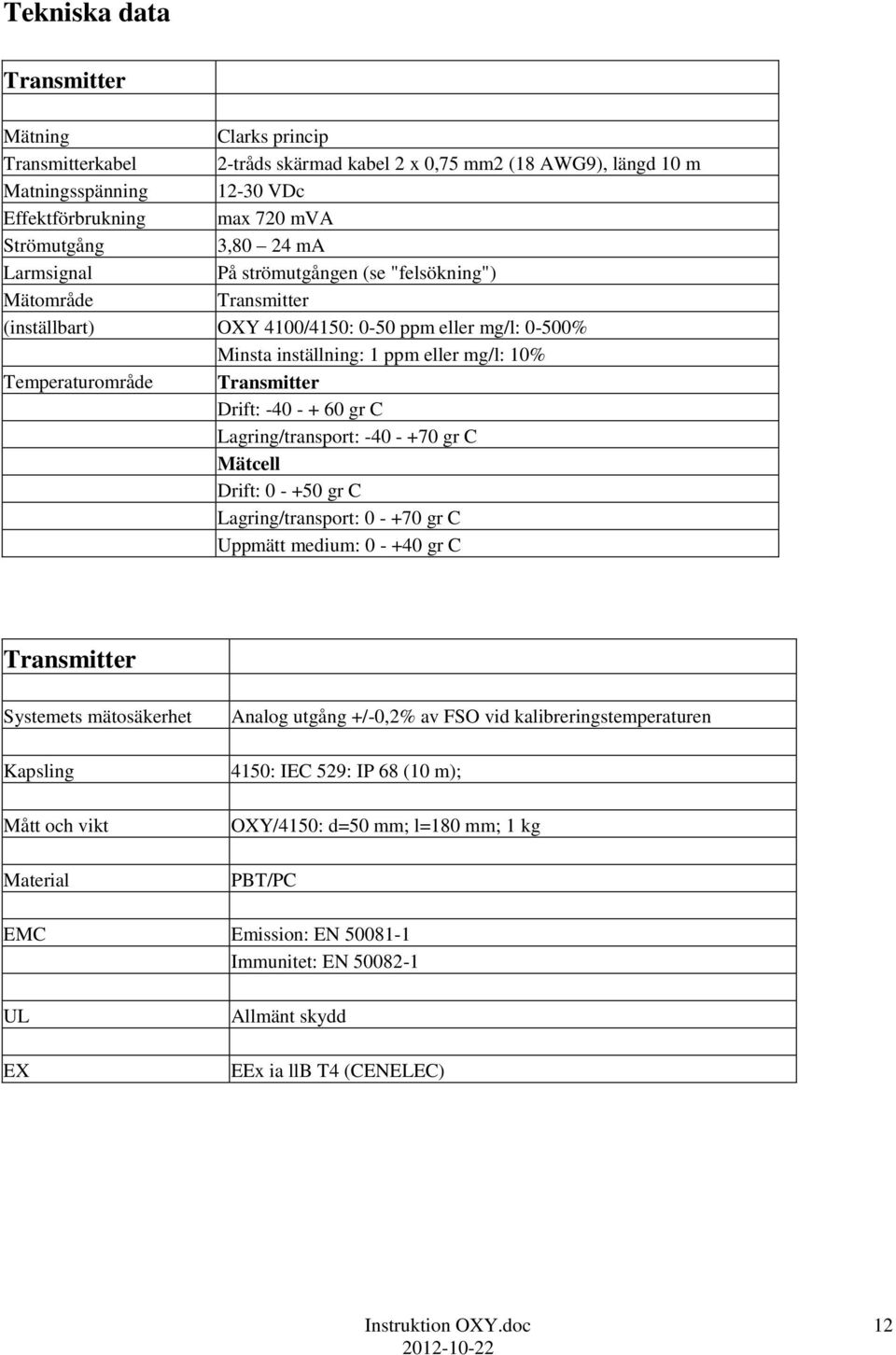

12 Tekniska data Transmitter Mätning Clarks princip Transmitterkabel 2-tråds skärmad kabel 2 x 0,75 mm2 (18 AWG9), längd 10 m Matningsspänning VDc Effektförbrukning max 720 mva Strömutgång 3,80 24 ma Larmsignal På strömutgången (se "felsökning") Mätområde Transmitter (inställbart) OXY 4100/4150: 0-50 ppm eller mg/l: 0-500% Minsta inställning: 1 ppm eller mg/l: 10% Temperaturområde Transmitter Drift: gr C Lagring/transport: gr C Mätcell Drift: gr C Lagring/transport: gr C Uppmätt medium: gr C Transmitter Systemets mätosäkerhet Kapsling Mått och vikt Material Analog utgång +/-0,2% av FSO vid kalibreringstemperaturen 4150: IEC 529: IP 68 (10 m); OXY/4150: d=50 mm; l=180 mm; 1 kg PBT/PC EMC Emission: EN Immunitet: EN UL EX Allmänt skydd EEx ia llb T4 (CENELEC) Instruktion OXY.doc 12

13 Bilaga 1 Förinställda värden och betydelsen vid avvikelser från dem Parameter Fabriksinställning Avvikelse Betydelse (% av aktuellt värde) Atmosfäriskt lufttryck 1013,25 mbar 10 mbar ca 1 Relativ luftfuktighet 100% 10% ca 0,3 Salthalt 0 g/l 1 g/l ca 1 Instruktion OXY.doc 13

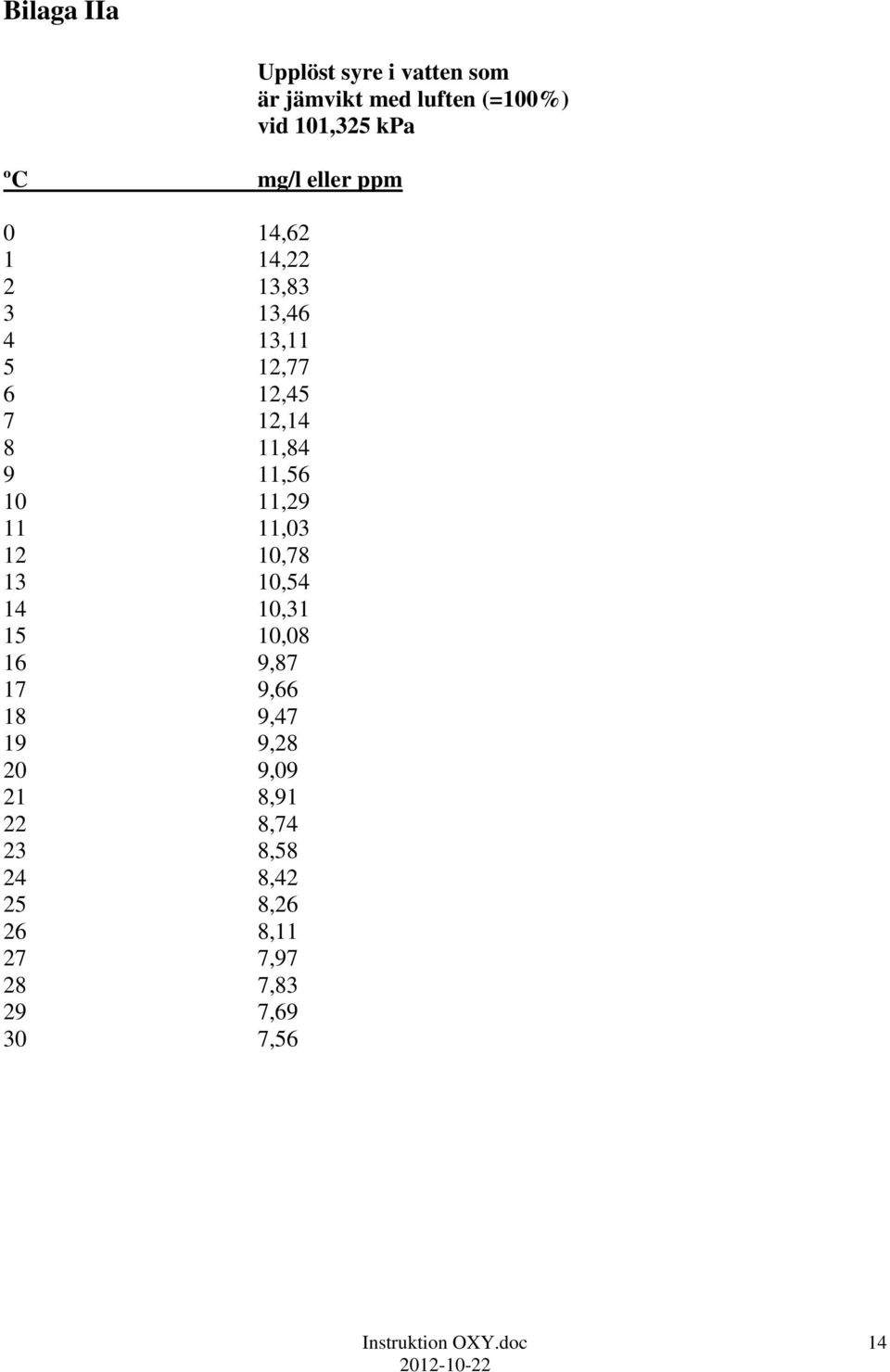

14 Bilaga IIa ºC mg/l eller ppm 0 14, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,56 Upplöst syre i vatten som är jämvikt med luften (=100%) vid 101,325 kpa Instruktion OXY.doc 14

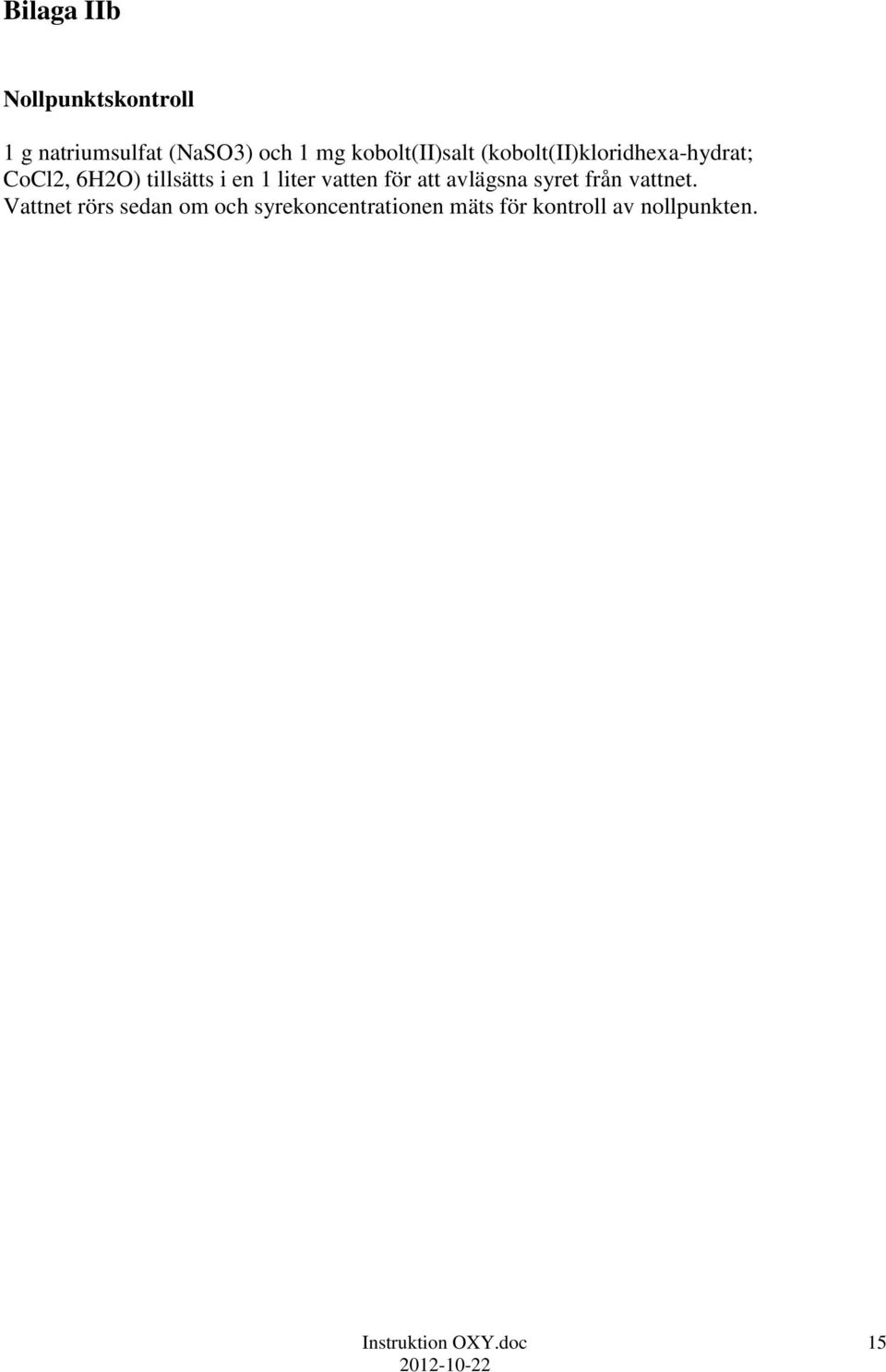

15 Bilaga IIb Nollpunktskontroll 1 g natriumsulfat (NaSO3) och 1 mg kobolt(ii)salt (kobolt(ii)kloridhexa-hydrat; CoCl2, 6H2O) tillsätts i en 1 liter vatten för att avlägsna syret från vattnet. Vattnet rörs sedan om och syrekoncentrationen mäts för kontroll av nollpunkten. Instruktion OXY.doc 15
