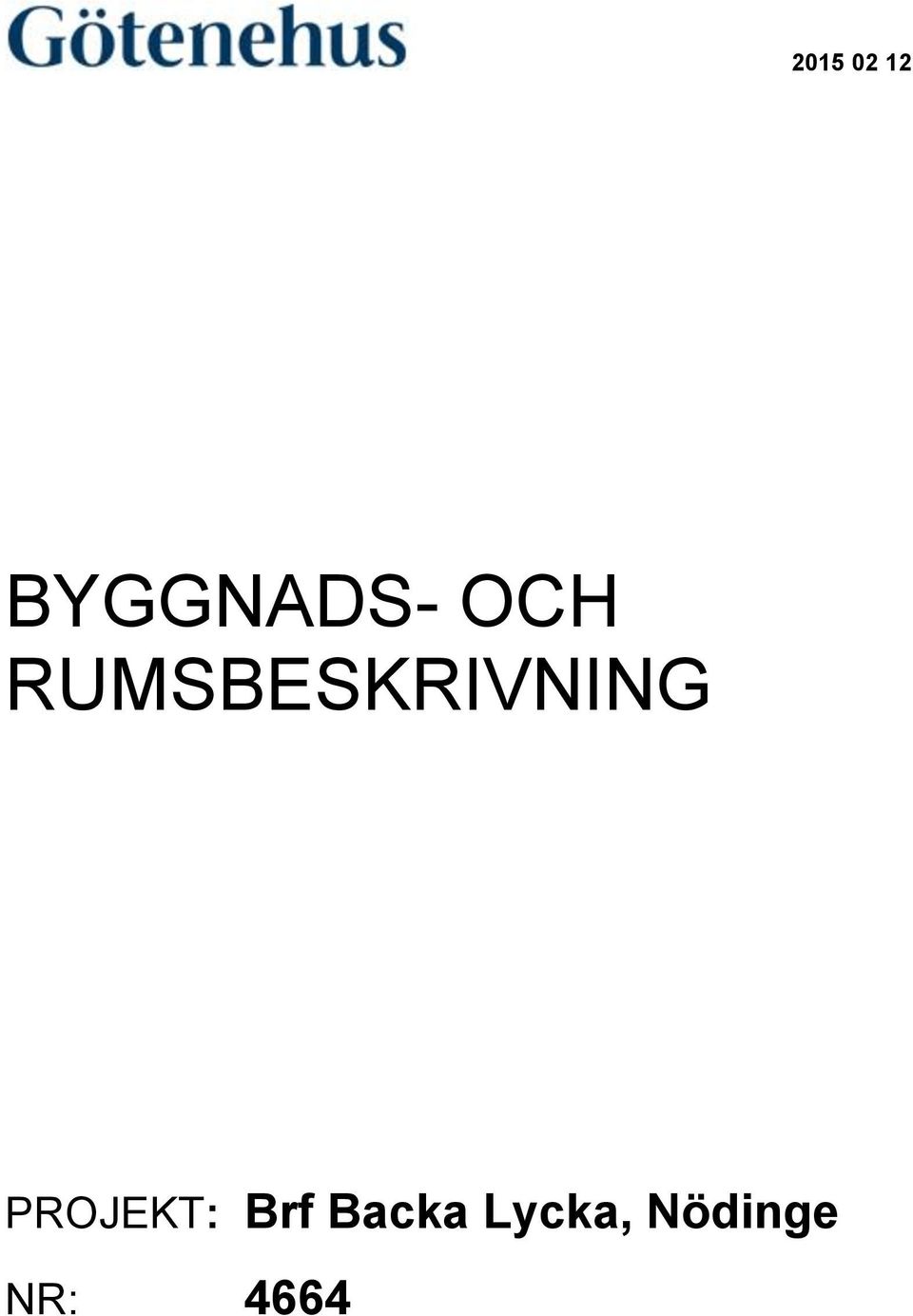

1 BYGGNADS- OCH RUMSBESKRIVNING PROJEKT: Brf Backa Lycka, Nödinge NR: 4664

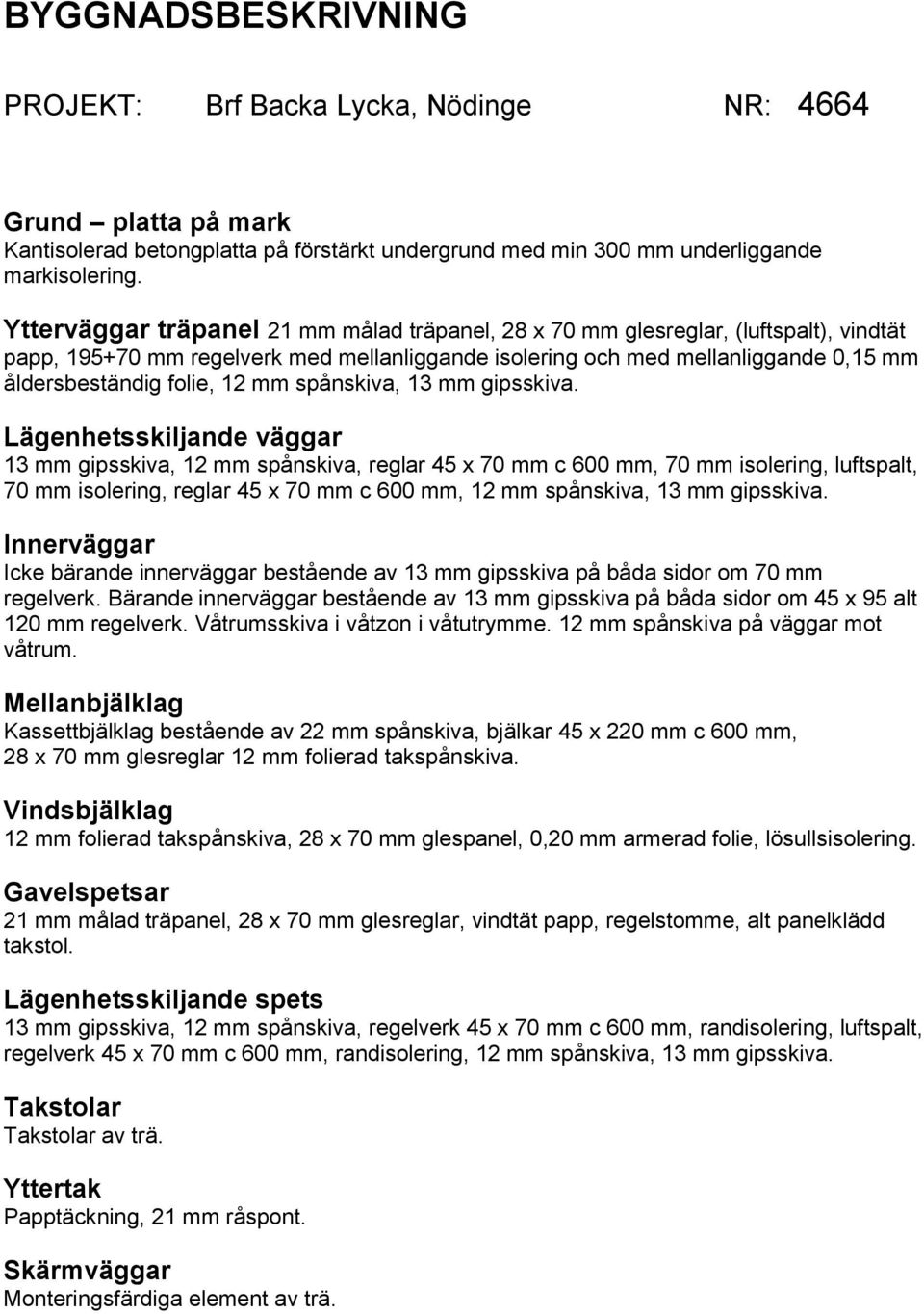

2 BYGGNADSBESKRIVNING PROJEKT: Brf Backa Lycka, Nödinge NR: 4664 Grund platta på mark Kantisolerad betongplatta på förstärkt undergrund med min 300 mm underliggande markisolering. Ytterväggar träpanel 21 mm målad träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,15 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Lägenhetsskiljande väggar 13 mm gipsskiva, 12 mm spånskiva, reglar 45 x 70 mm c 600 mm, 70 mm isolering, luftspalt, 70 mm isolering, reglar 45 x 70 mm c 600 mm, 12 mm spånskiva, 13 mm gipsskiva. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 45 x 95 alt 120 mm regelverk. Våtrumsskiva i våtzon i våtutrymme. 12 mm spånskiva på väggar mot våtrum. Mellanbjälklag Kassettbjälklag bestående av 22 mm spånskiva, bjälkar 45 x 220 mm c 600 mm, 28 x 70 mm glesreglar 12 mm folierad takspånskiva. Vindsbjälklag 12 mm folierad takspånskiva, 28 x 70 mm glespanel, 0,20 mm armerad folie, lösullsisolering. Gavelspetsar 21 mm målad träpanel, 28 x 70 mm glesreglar, vindtät papp, regelstomme, alt panelklädd takstol. Lägenhetsskiljande spets 13 mm gipsskiva, 12 mm spånskiva, regelverk 45 x 70 mm c 600 mm, randisolering, luftspalt, regelverk 45 x 70 mm c 600 mm, randisolering, 12 mm spånskiva, 13 mm gipsskiva. Takstolar Takstolar av trä. Yttertak Papptäckning, 21 mm råspont. Skärmväggar Monteringsfärdiga element av trä.

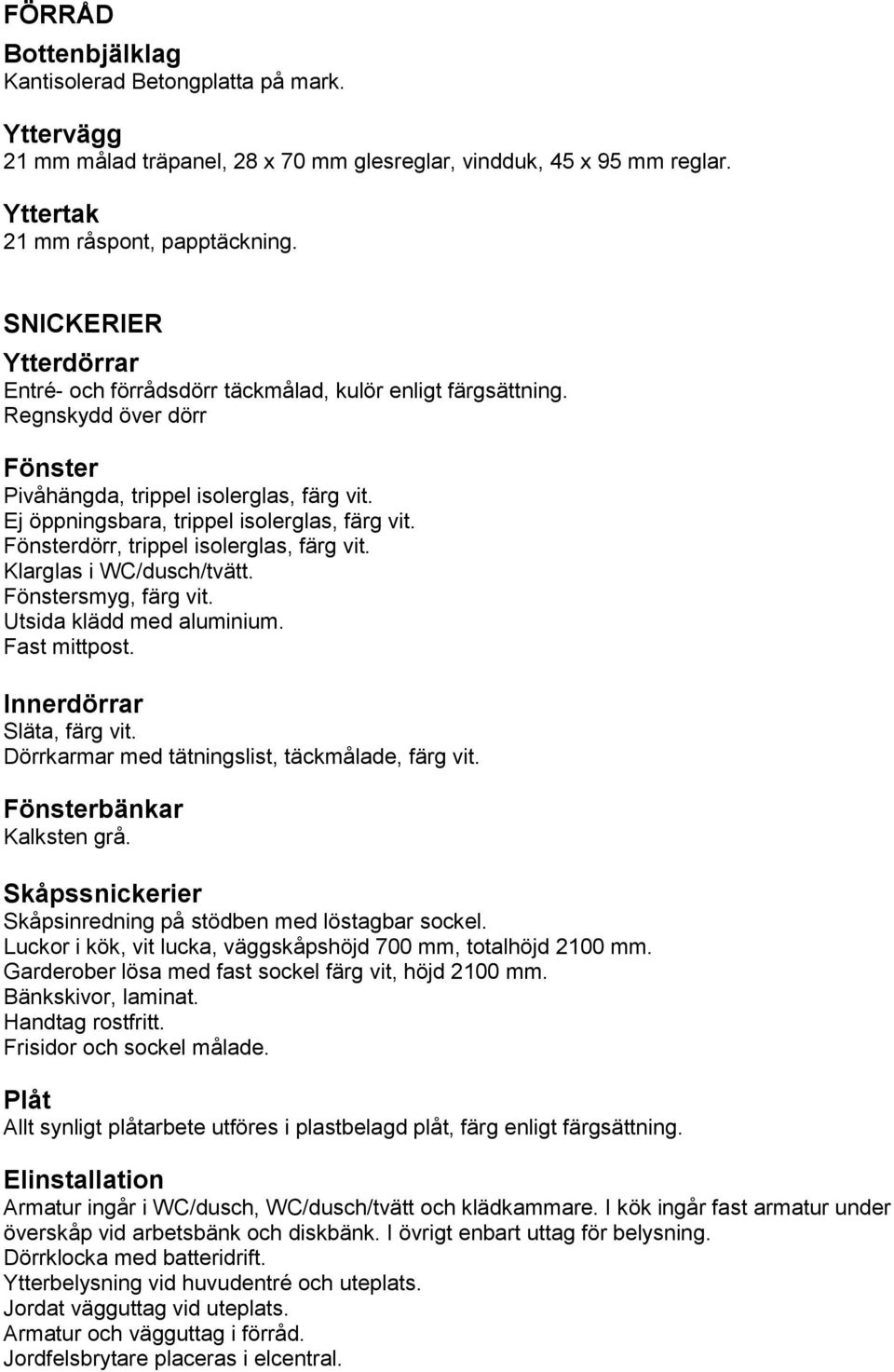

3 FÖRRÅD Bottenbjälklag Kantisolerad Betongplatta på mark. Yttervägg 21 mm målad träpanel, 28 x 70 mm glesreglar, vindduk, 45 x 95 mm reglar. Yttertak 21 mm råspont, papptäckning. SNICKERIER Ytterdörrar Entré- och förrådsdörr täckmålad, kulör enligt färgsättning. Regnskydd över dörr Fönster Pivåhängda, trippel isolerglas, färg vit. Ej öppningsbara, trippel isolerglas, färg vit. Fönsterdörr, trippel isolerglas, färg vit. Klarglas i WC/dusch/tvätt. Fönstersmyg, färg vit. Utsida klädd med aluminium. Fast mittpost. Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. Skåpssnickerier Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, vit lucka, väggskåpshöjd 700 mm, totalhöjd 2100 mm. Garderober lösa med fast sockel färg vit, höjd 2100 mm. Bänkskivor, laminat. Handtag rostfritt. Frisidor och sockel målade. Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. Elinstallation Armatur ingår i WC/dusch, WC/dusch/tvätt och klädkammare. I kök ingår fast armatur under överskåp vid arbetsbänk och diskbänk. I övrigt enbart uttag för belysning. Dörrklocka med batteridrift. Ytterbelysning vid huvudentré och uteplats. Jordat vägguttag vid uteplats. Armatur och vägguttag i förråd. Jordfelsbrytare placeras i elcentral.

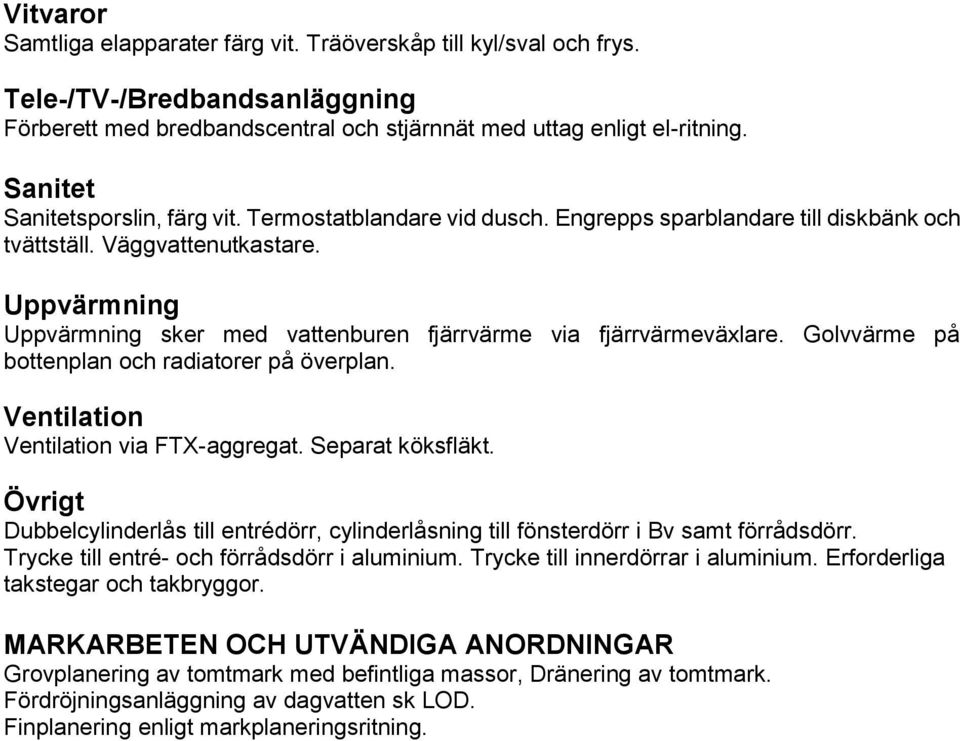

4 Vitvaror Samtliga elapparater färg vit. Träöverskåp till kyl/sval och frys. Tele-/TV-/Bredbandsanläggning Förberett med bredbandscentral och stjärnnät med uttag enligt el-ritning. Sanitet Sanitetsporslin, färg vit. Termostatblandare vid dusch. Engrepps sparblandare till diskbänk och tvättställ. Väggvattenutkastare. Uppvärmning Uppvärmning sker med vattenburen fjärrvärme via fjärrvärmeväxlare. Golvvärme på bottenplan och radiatorer på överplan. Ventilation Ventilation via FTX-aggregat. Separat köksfläkt. Övrigt Dubbelcylinderlås till entrédörr, cylinderlåsning till fönsterdörr i Bv samt förrådsdörr. Trycke till entré- och förrådsdörr i aluminium. Trycke till innerdörrar i aluminium. Erforderliga takstegar och takbryggor. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Grovplanering av tomtmark med befintliga massor, Dränering av tomtmark. Fördröjningsanläggning av dagvatten sk LOD. Finplanering enligt markplaneringsritning.

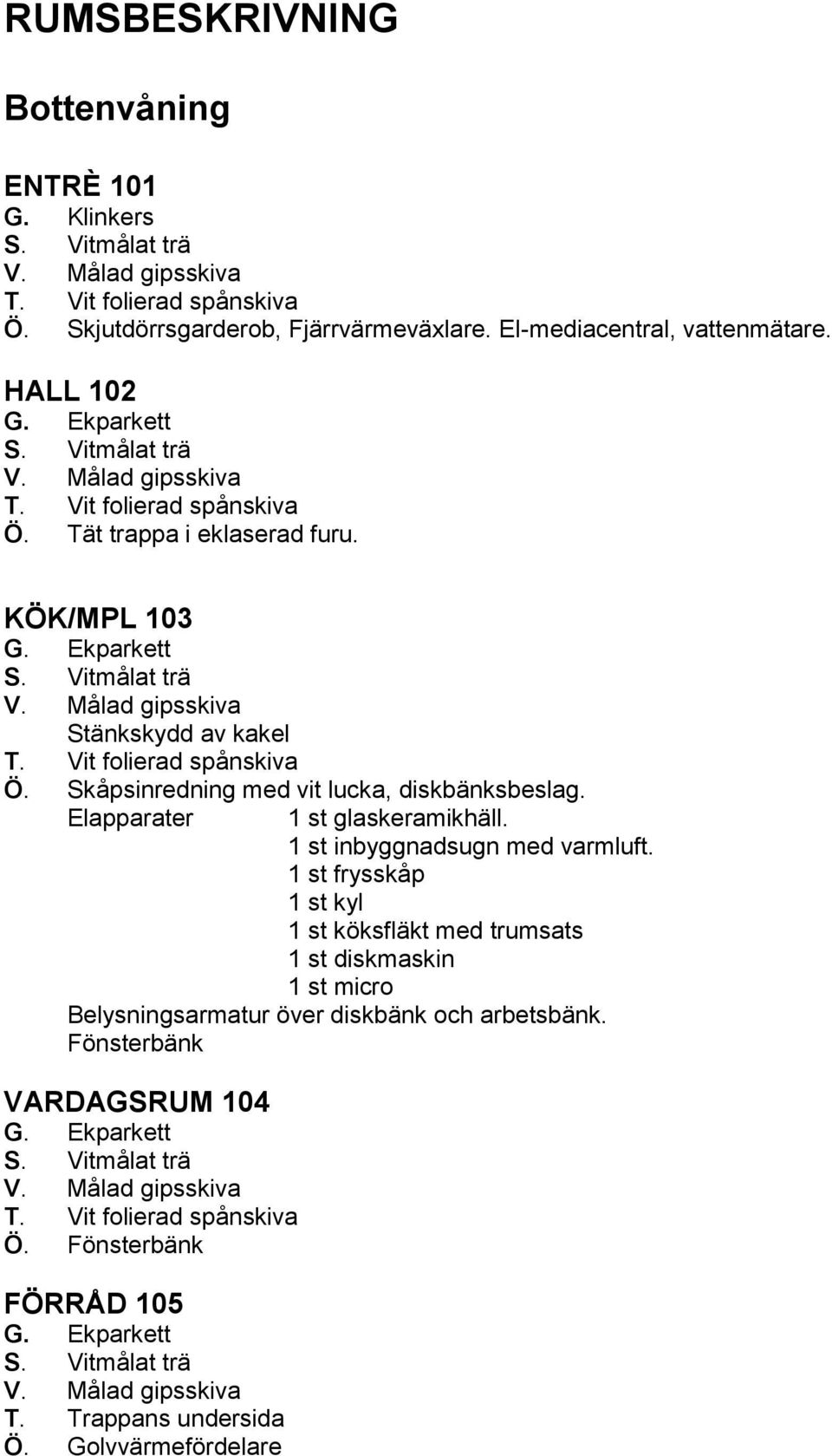

5 RUMSBESKRIVNING Bottenvåning ENTRÈ 101 G. Klinkers Ö. Skjutdörrsgarderob, Fjärrvärmeväxlare. El-mediacentral, vattenmätare. HALL 102 Ö. Tät trappa i eklaserad furu. KÖK/MPL 103 Stänkskydd av kakel Ö. Skåpsinredning med vit lucka, diskbänksbeslag. Elapparater 1 st glaskeramikhäll. 1 st inbyggnadsugn med varmluft. 1 st frysskåp 1 st kyl 1 st köksfläkt med trumsats 1 st diskmaskin 1 st micro Belysningsarmatur över diskbänk och arbetsbänk. Fönsterbänk VARDAGSRUM 104 Ö. Fönsterbänk FÖRRÅD 105 T. Trappans undersida Ö. Golvvärmefördelare

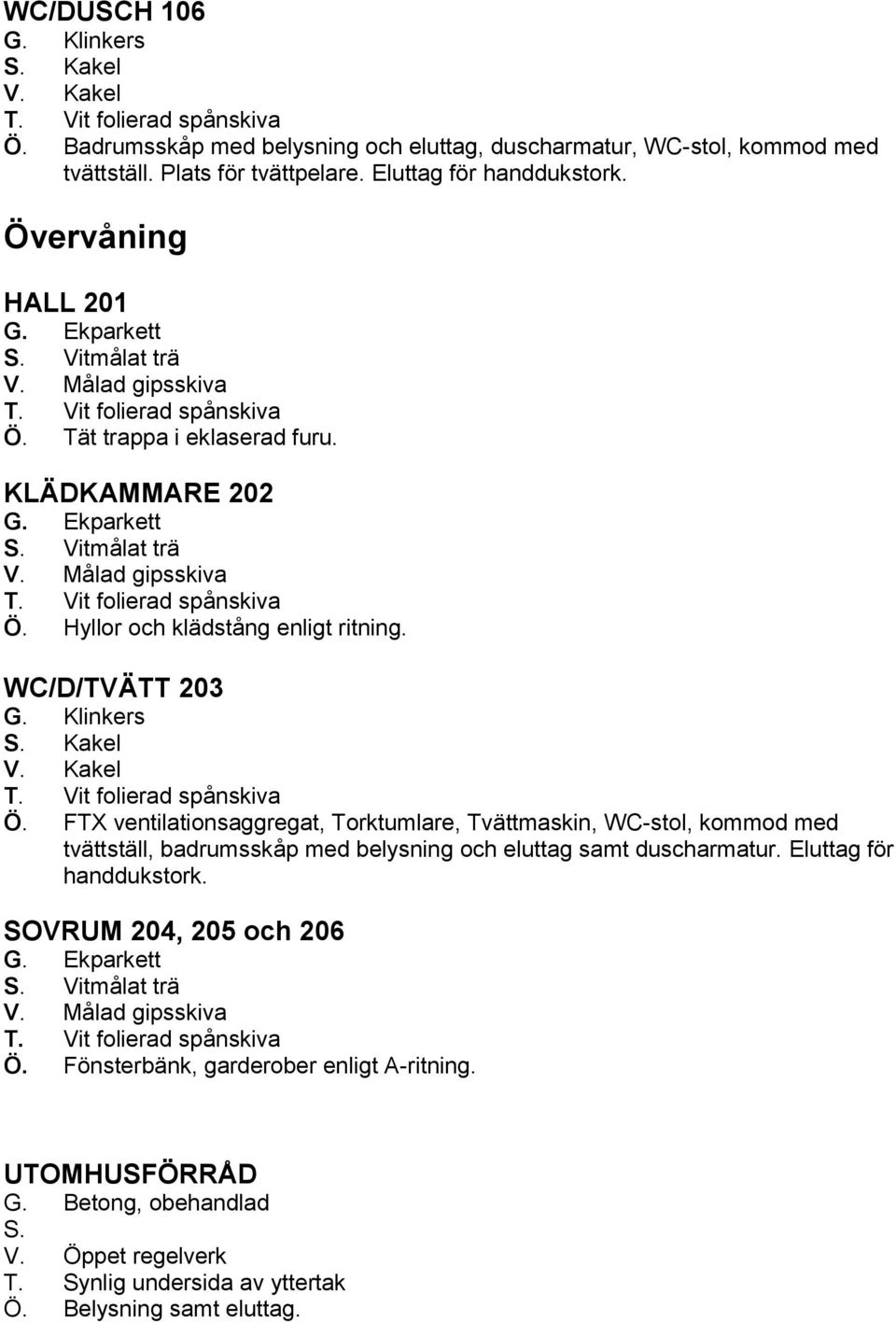

6 WC/DUSCH 106 G. Klinkers S. Kakel V. Kakel Ö. Badrumsskåp med belysning och eluttag, duscharmatur, WC-stol, kommod med tvättställ. Plats för tvättpelare. Eluttag för handdukstork. Övervåning HALL 201 Ö. Tät trappa i eklaserad furu. KLÄDKAMMARE 202 Ö. Hyllor och klädstång enligt ritning. WC/D/TVÄTT 203 G. Klinkers S. Kakel V. Kakel Ö. FTX ventilationsaggregat, Torktumlare, Tvättmaskin, WC-stol, kommod med tvättställ, badrumsskåp med belysning och eluttag samt duscharmatur. Eluttag för handdukstork. SOVRUM 204, 205 och 206 Ö. Fönsterbänk, garderober enligt A-ritning. UTOMHUSFÖRRÅD G. Betong, obehandlad S. V. Öppet regelverk T. Synlig undersida av yttertak Ö. Belysning samt eluttag.

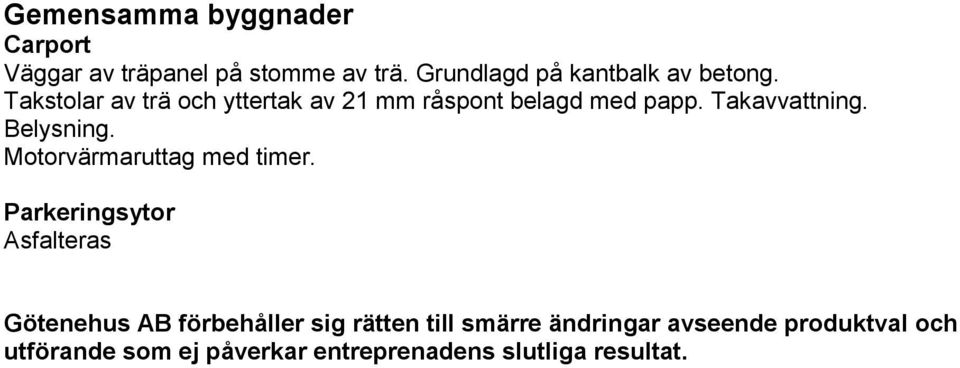

7 Gemensamma byggnader Carport Väggar av träpanel på stomme av trä. Grundlagd på kantbalk av betong. Takstolar av trä och yttertak av 21 mm råspont belagd med papp. Takavvattning. Belysning. Motorvärmaruttag med timer. Parkeringsytor Asfalteras Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat.
