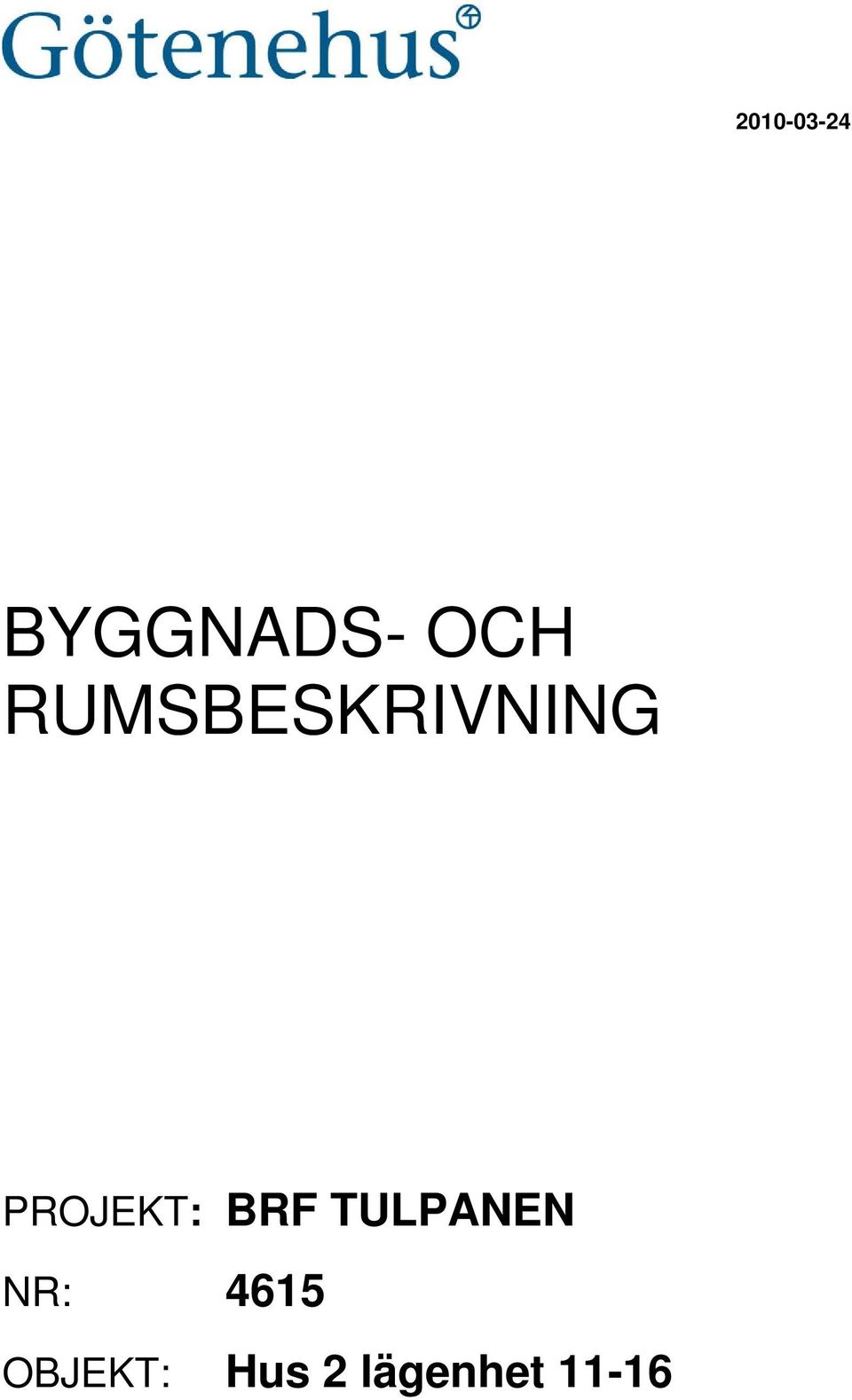

1 BYGGNADS- OCH RUMSBESKRIVNING PROJEKT: BRF TULPANEN NR: 4615 OBJEKT: Hus 2 lägenhet 11-16

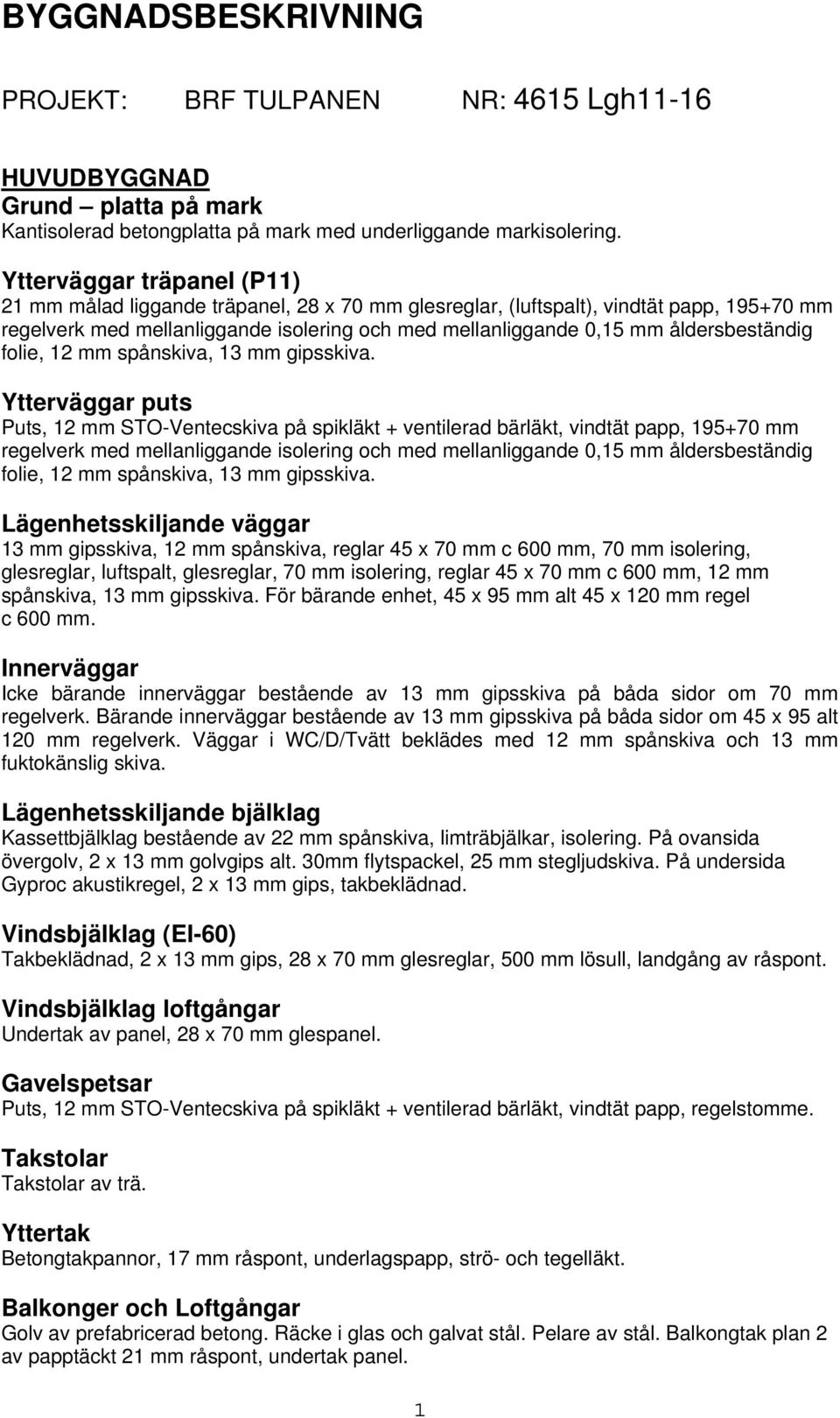

2 BYGGNADSBESKRIVNING PROJEKT: BRF TULPANEN NR: 4615 Lgh11-16 HUVUDBYGGNAD Grund platta på mark Kantisolerad betongplatta på mark med underliggande markisolering. Ytterväggar träpanel (P11) 21 mm målad liggande träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,15 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Ytterväggar puts Puts, 12 mm STO-Ventecskiva på spikläkt + ventilerad bärläkt, vindtät papp, mm regelverk med mellanliggande isolering och med mellanliggande 0,15 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Lägenhetsskiljande väggar 13 mm gipsskiva, 12 mm spånskiva, reglar 45 x 70 mm c 600 mm, 70 mm isolering, glesreglar, luftspalt, glesreglar, 70 mm isolering, reglar 45 x 70 mm c 600 mm, 12 mm spånskiva, 13 mm gipsskiva. För bärande enhet, 45 x 95 mm alt 45 x 120 mm regel c 600 mm. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 45 x 95 alt 120 mm regelverk. Väggar i WC/D/Tvätt beklädes med 12 mm spånskiva och 13 mm fuktokänslig skiva. Lägenhetsskiljande bjälklag Kassettbjälklag bestående av 22 mm spånskiva, limträbjälkar, isolering. På ovansida övergolv, 2 x 13 mm golvgips alt. 30mm flytspackel, 25 mm stegljudskiva. På undersida Gyproc akustikregel, 2 x 13 mm gips, takbeklädnad. Vindsbjälklag (EI-60) Takbeklädnad, 2 x 13 mm gips, 28 x 70 mm glesreglar, 500 mm lösull, landgång av råspont. Vindsbjälklag loftgångar Undertak av panel, 28 x 70 mm glespanel. Gavelspetsar Puts, 12 mm STO-Ventecskiva på spikläkt + ventilerad bärläkt, vindtät papp, regelstomme. Takstolar Takstolar av trä. Yttertak Betongtakpannor, 17 mm råspont, underlagspapp, strö- och tegelläkt. Balkonger och Loftgångar Golv av prefabricerad betong. Räcke i glas och galvat stål. Pelare av stål. Balkongtak plan 2 av papptäckt 21 mm råspont, undertak panel. 1

åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva.

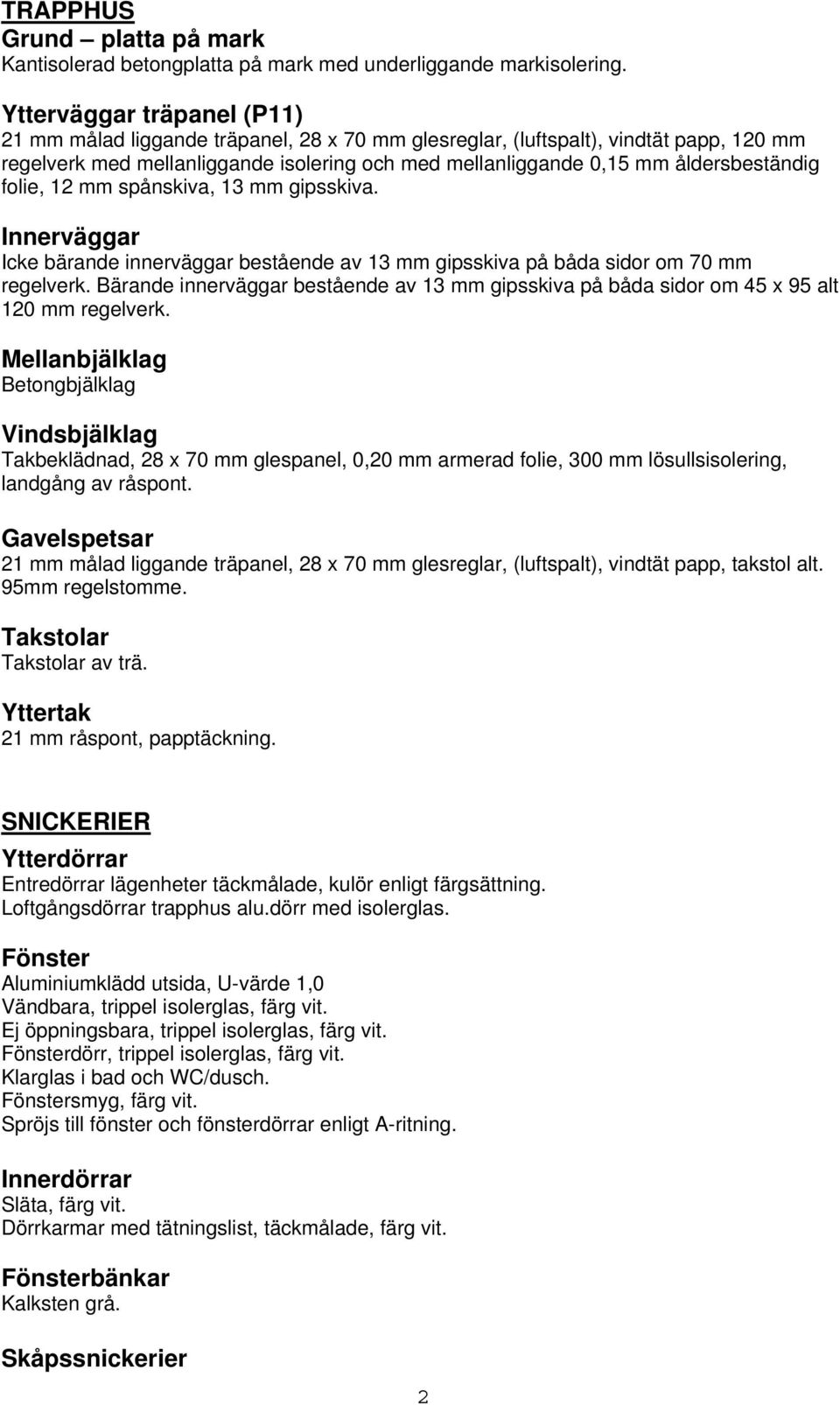

3 TRAPPHUS Grund platta på mark Kantisolerad betongplatta på mark med underliggande markisolering. Ytterväggar träpanel (P11) 21 mm målad liggande träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, 120 mm regelverk med mellanliggande isolering och med mellanliggande 0,15 mm åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk. Bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 45 x 95 alt 120 mm regelverk. Mellanbjälklag Betongbjälklag Vindsbjälklag Takbeklädnad, 28 x 70 mm glespanel, 0,20 mm armerad folie, 300 mm lösullsisolering, landgång av råspont. Gavelspetsar 21 mm målad liggande träpanel, 28 x 70 mm glesreglar, (luftspalt), vindtät papp, takstol alt. 95mm regelstomme. Takstolar Takstolar av trä. Yttertak 21 mm råspont, papptäckning. SNICKERIER Ytterdörrar Entredörrar lägenheter täckmålade, kulör enligt färgsättning. Loftgångsdörrar trapphus alu.dörr med isolerglas. Fönster Aluminiumklädd utsida, U-värde 1,0 Vändbara, trippel isolerglas, färg vit. Ej öppningsbara, trippel isolerglas, färg vit. Fönsterdörr, trippel isolerglas, färg vit. Klarglas i bad och WC/dusch. Fönstersmyg, färg vit. Spröjs till fönster och fönsterdörrar enligt A-ritning. Innerdörrar Släta, färg vit. Dörrkarmar med tätningslist, täckmålade, färg vit. Fönsterbänkar Kalksten grå. Skåpssnickerier 2

åldersbeständig folie, 12 mm spånskiva, 13 mm gipsskiva. Innerväggar Icke bärande innerväggar bestående av 13 mm gipsskiva på båda sidor om 70 mm regelverk.

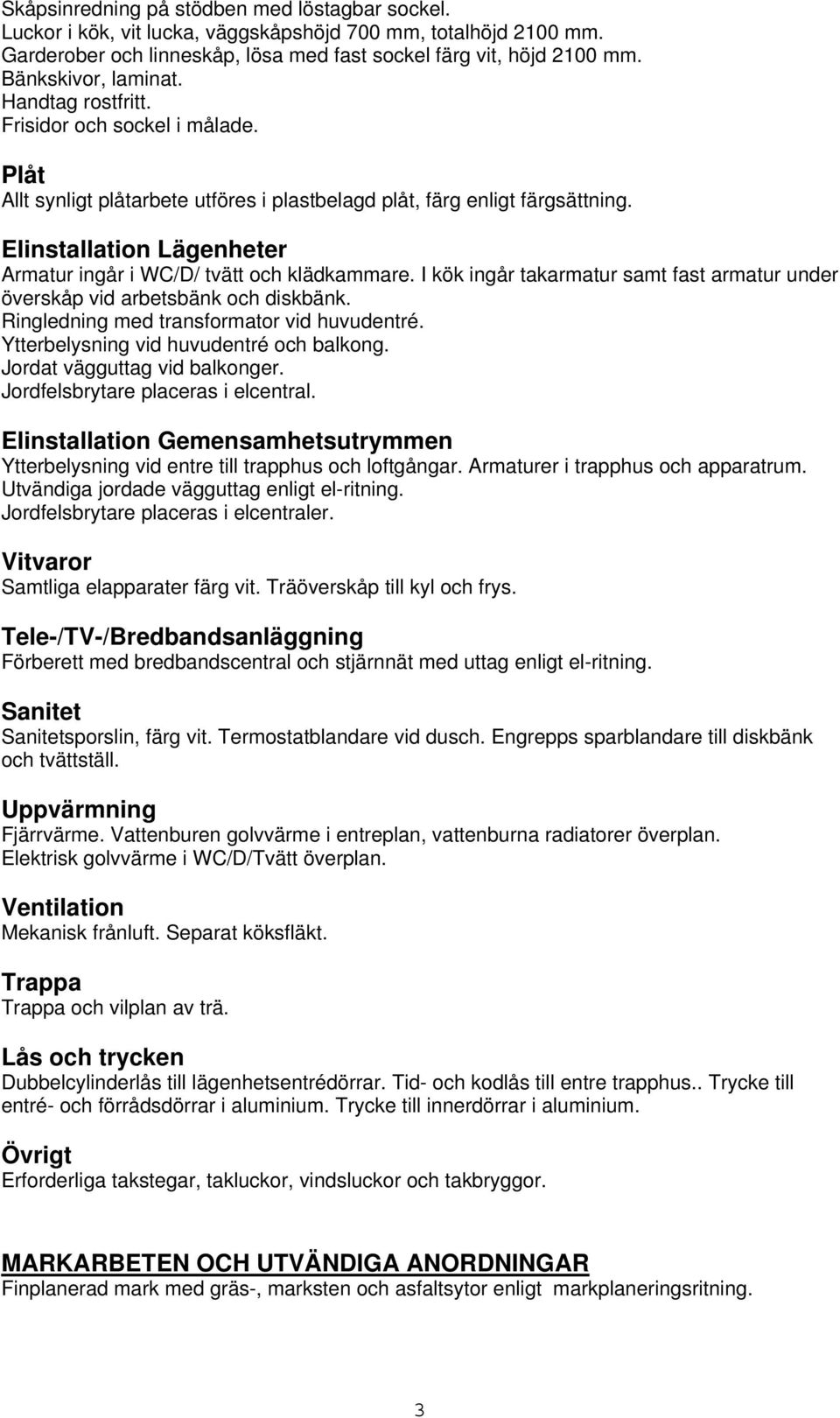

4 Skåpsinredning på stödben med löstagbar sockel. Luckor i kök, vit lucka, väggskåpshöjd 700 mm, totalhöjd 2100 mm. Garderober och linneskåp, lösa med fast sockel färg vit, höjd 2100 mm. Bänkskivor, laminat. Handtag rostfritt. Frisidor och sockel i målade. Plåt Allt synligt plåtarbete utföres i plastbelagd plåt, färg enligt färgsättning. Elinstallation Lägenheter Armatur ingår i WC/D/ tvätt och klädkammare. I kök ingår takarmatur samt fast armatur under överskåp vid arbetsbänk och diskbänk. Ringledning med transformator vid huvudentré. Ytterbelysning vid huvudentré och balkong. Jordat vägguttag vid balkonger. Jordfelsbrytare placeras i elcentral. Elinstallation Gemensamhetsutrymmen Ytterbelysning vid entre till trapphus och loftgångar. Armaturer i trapphus och apparatrum. Utvändiga jordade vägguttag enligt el-ritning. Jordfelsbrytare placeras i elcentraler. Vitvaror Samtliga elapparater färg vit. Träöverskåp till kyl och frys. Tele-/TV-/Bredbandsanläggning Förberett med bredbandscentral och stjärnnät med uttag enligt el-ritning. Sanitet Sanitetsporslin, färg vit. Termostatblandare vid dusch. Engrepps sparblandare till diskbänk och tvättställ. Uppvärmning Fjärrvärme. Vattenburen golvvärme i entreplan, vattenburna radiatorer överplan. Elektrisk golvvärme i WC/D/Tvätt överplan. Ventilation Mekanisk frånluft. Separat köksfläkt. Trappa Trappa och vilplan av trä. Lås och trycken Dubbelcylinderlås till lägenhetsentrédörrar. Tid- och kodlås till entre trapphus.. Trycke till entré- och förrådsdörrar i aluminium. Trycke till innerdörrar i aluminium. Övrigt Erforderliga takstegar, takluckor, vindsluckor och takbryggor. MARKARBETEN OCH UTVÄNDIGA ANORDNINGAR Finplanerad mark med gräs-, marksten och asfaltsytor enligt markplaneringsritning. 3

Elinstallation Lägenheter Armatur ingår i WC/D/ tvätt och klädkammare. I kök ingår takarmatur samt fast armatur under överskåp vid arbetsbänk och diskbänk.

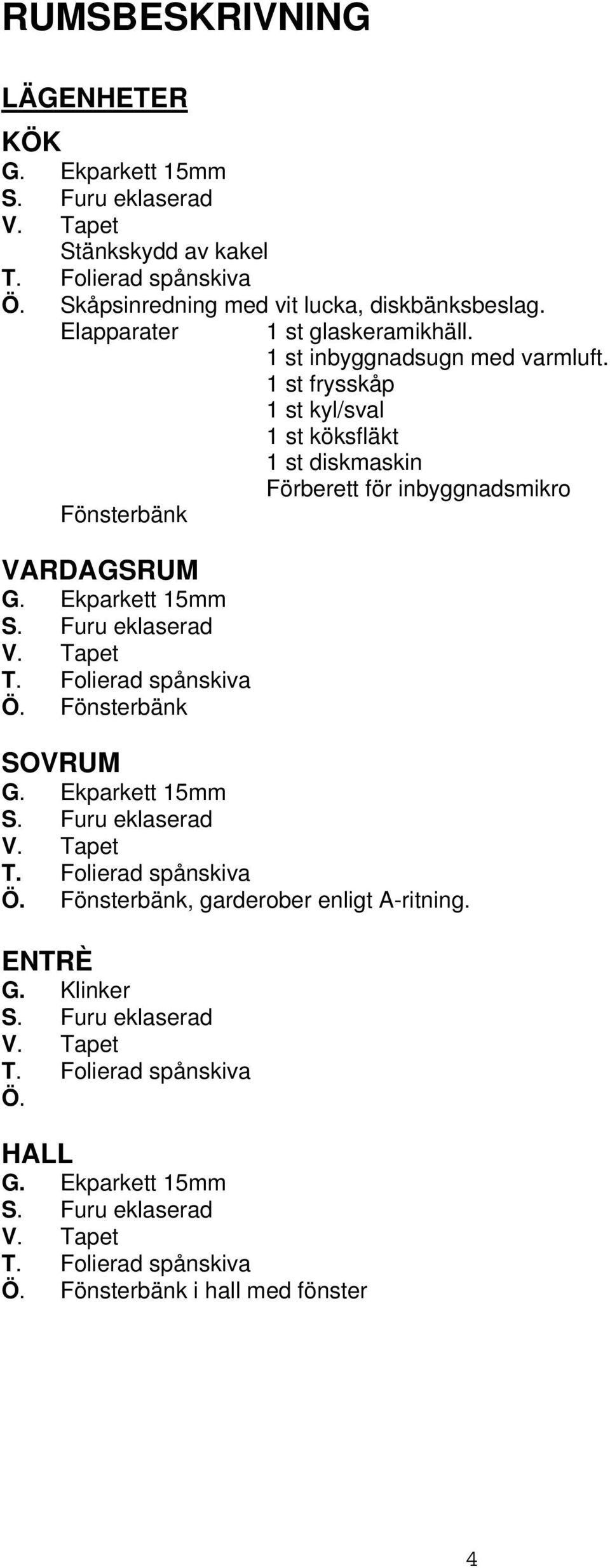

5 RUMSBESKRIVNING LÄGENHETER KÖK Stänkskydd av kakel Ö. Skåpsinredning med vit lucka, diskbänksbeslag. Elapparater 1 st glaskeramikhäll. 1 st inbyggnadsugn med varmluft. 1 st frysskåp 1 st kyl/sval 1 st köksfläkt 1 st diskmaskin Förberett för inbyggnadsmikro Fönsterbänk VARDAGSRUM Ö. Fönsterbänk SOVRUM Ö. Fönsterbänk, garderober enligt A-ritning. ENTRÈ G. Klinker Ö. HALL Ö. Fönsterbänk i hall med fönster 4

1 st frysskåp 1 st kyl/sval 1 st köksfläkt 1 st diskmaskin Förberett för inbyggnadsmikro Fönsterbänk

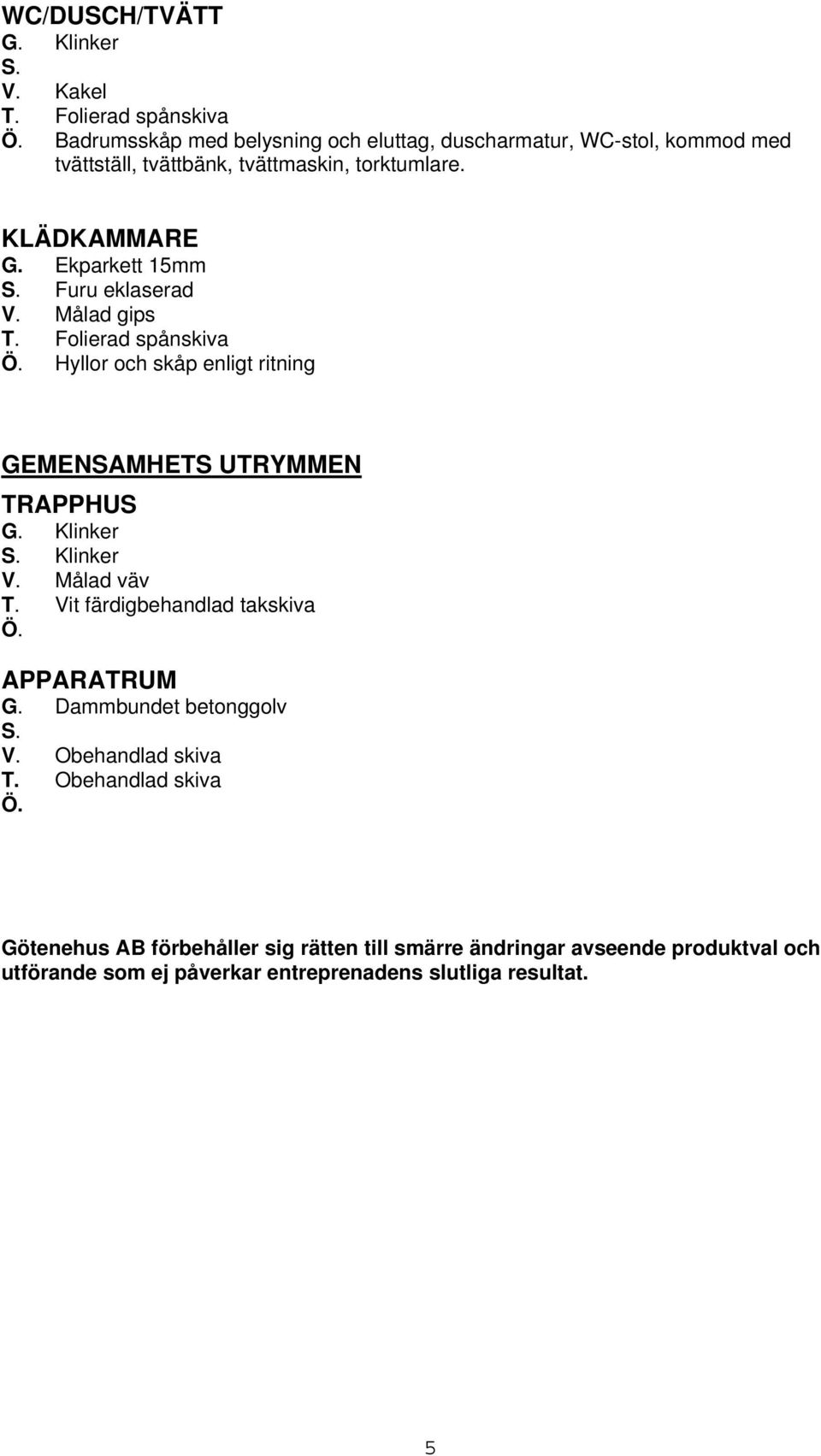

6 WC/DUSCH/TVÄTT G. Klinker S. V. Kakel Ö. Badrumsskåp med belysning och eluttag, duscharmatur, WC-stol, kommod med tvättställ, tvättbänk, tvättmaskin, torktumlare. KLÄDKAMMARE V. Målad gips Ö. Hyllor och skåp enligt ritning GEMENSAMHETS UTRYMMEN TRAPPHUS G. Klinker S. Klinker V. Målad väv T. Vit färdigbehandlad takskiva Ö. APPARATRUM G. Dammbundet betonggolv S. V. Obehandlad skiva T. Obehandlad skiva Ö. Götenehus AB förbehåller sig rätten till smärre ändringar avseende produktval och utförande som ej påverkar entreprenadens slutliga resultat. 5

Målad gips Ö. Hyllor och skåp enligt ritning GEMENSAMHETS UTRYMMEN TRAPPHUS G. Klinker S. Klinker V. Målad väv T.
