IMSE WebMaster. med inbäddad webbserverteknik

Transkript

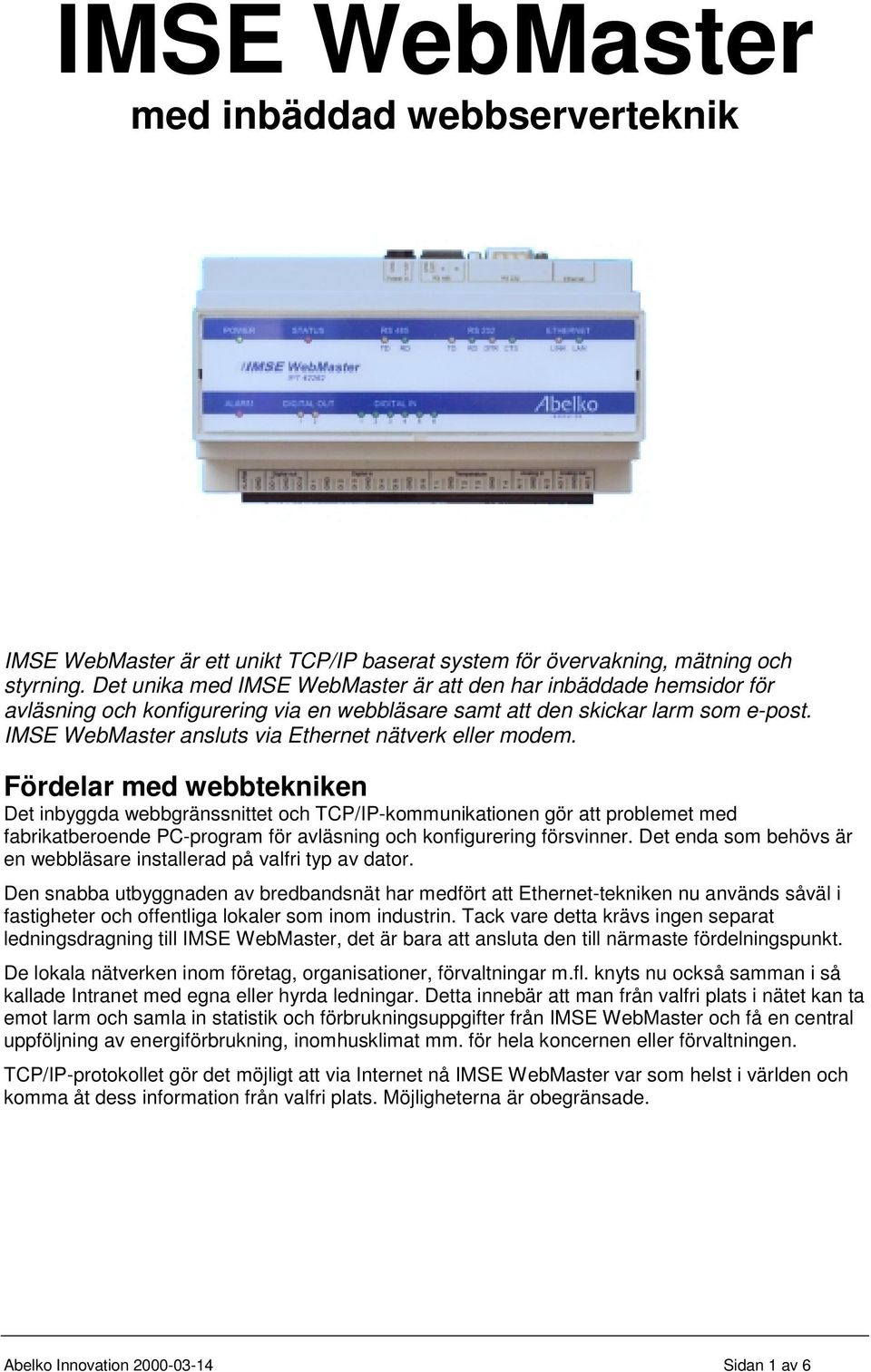

1 IMSE WebMaster med inbäddad webbserverteknik IMSE WebMaster är ett unikt TCP/IP baserat system för övervakning, mätning och styrning. Det unika med IMSE WebMaster är att den har inbäddade hemsidor för avläsning och konfigurering via en webbläsare samt att den skickar larm som e-post. IMSE WebMaster ansluts via Ethernet nätverk eller modem. Fördelar med webbtekniken Det inbyggda webbgränssnittet och TCP/IP-kommunikationen gör att problemet med fabrikatberoende PC-program för avläsning och konfigurering försvinner. Det enda som behövs är en webbläsare installerad på valfri typ av dator. Den snabba utbyggnaden av bredbandsnät har medfört att Ethernet-tekniken nu används såväl i fastigheter och offentliga lokaler som inom industrin. Tack vare detta krävs ingen separat ledningsdragning till IMSE WebMaster, det är bara att ansluta den till närmaste fördelningspunkt. De lokala nätverken inom företag, organisationer, förvaltningar m.fl. knyts nu också samman i så kallade Intranet med egna eller hyrda ledningar. Detta innebär att man från valfri plats i nätet kan ta emot larm och samla in statistik och förbrukningsuppgifter från IMSE WebMaster och få en central uppföljning av energiförbrukning, inomhusklimat mm. för hela koncernen eller förvaltningen. TCP/IP-protokollet gör det möjligt att via Internet nå IMSE WebMaster var som helst i världen och komma åt dess information från valfri plats. Möjligheterna är obegränsade. Abelko Innovation Sidan 1 av 6

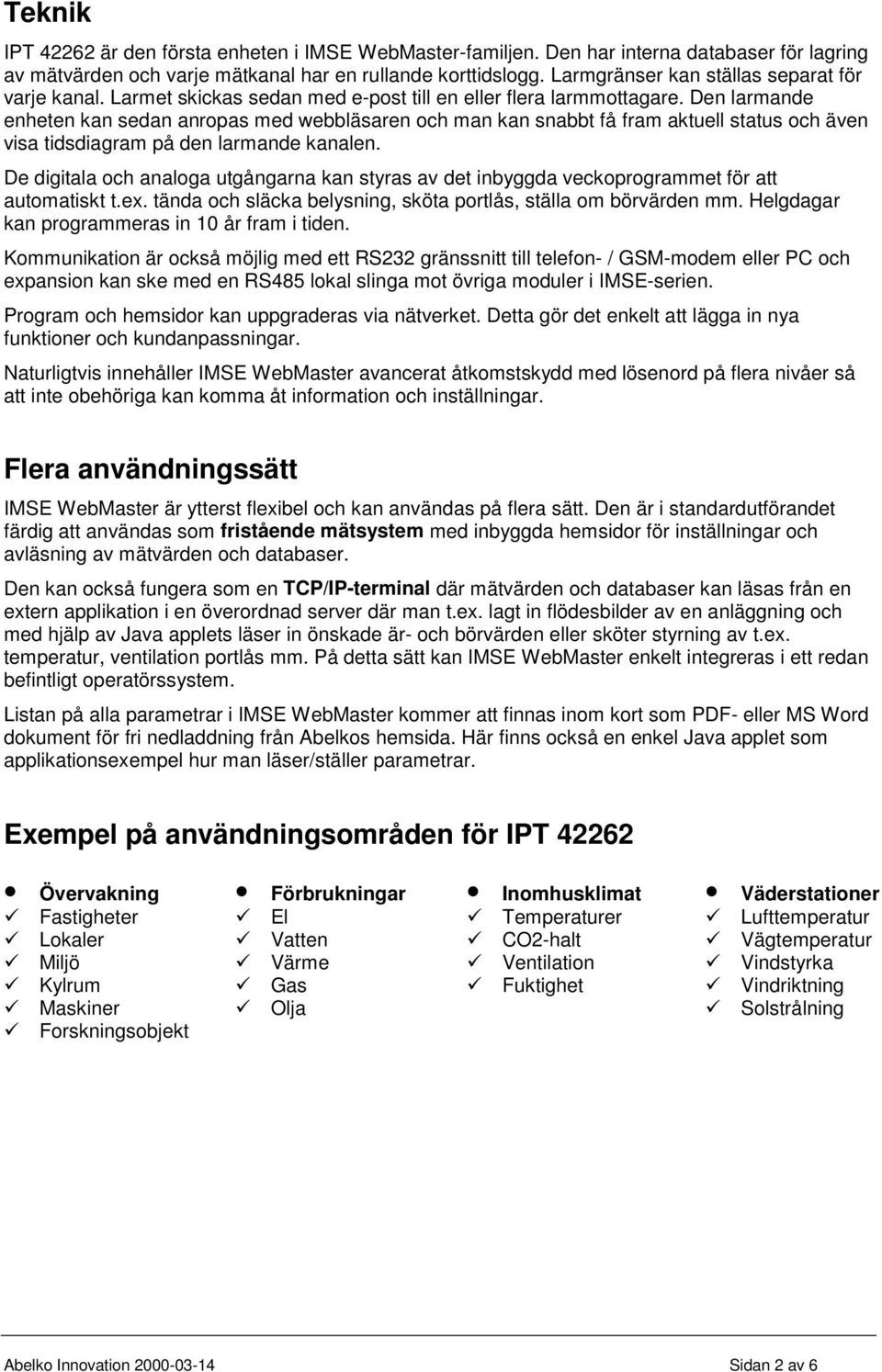

2 Teknik IPT är den första enheten i IMSE WebMaster-familjen. Den har interna databaser för lagring av mätvärden och varje mätkanal har en rullande korttidslogg. Larmgränser kan ställas separat för varje kanal. Larmet skickas sedan med e-post till en eller flera larmmottagare. Den larmande enheten kan sedan anropas med webbläsaren och man kan snabbt få fram aktuell status och även visa tidsdiagram på den larmande kanalen. De digitala och analoga utgångarna kan styras av det inbyggda veckoprogrammet för att automatiskt t.ex. tända och släcka belysning, sköta portlås, ställa om börvärden mm. Helgdagar kan programmeras in 10 år fram i tiden. Kommunikation är också möjlig med ett RS232 gränssnitt till telefon- / GSM-modem eller PC och expansion kan ske med en RS485 lokal slinga mot övriga moduler i IMSE-serien. Program och hemsidor kan uppgraderas via nätverket. Detta gör det enkelt att lägga in nya funktioner och kundanpassningar. Naturligtvis innehåller IMSE WebMaster avancerat åtkomstskydd med lösenord på flera nivåer så att inte obehöriga kan komma åt information och inställningar. Flera användningssätt IMSE WebMaster är ytterst flexibel och kan användas på flera sätt. Den är i standardutförandet färdig att användas som fristående mätsystem med inbyggda hemsidor för inställningar och avläsning av mätvärden och databaser. Den kan också fungera som en TCP/IP-terminal där mätvärden och databaser kan läsas från en extern applikation i en överordnad server där man t.ex. lagt in flödesbilder av en anläggning och med hjälp av Java applets läser in önskade är- och börvärden eller sköter styrning av t.ex. temperatur, ventilation portlås mm. På detta sätt kan IMSE WebMaster enkelt integreras i ett redan befintligt operatörssystem. Listan på alla parametrar i IMSE WebMaster kommer att finnas inom kort som PDF- eller MS Word dokument för fri nedladdning från Abelkos hemsida. Här finns också en enkel Java applet som applikationsexempel hur man läser/ställer parametrar. Exempel på användningsområden för IPT Övervakning Förbrukningar Inomhusklimat Väderstationer! Fastigheter! El! Temperaturer! Lufttemperatur! Lokaler! Vatten! CO2-halt! Vägtemperatur! Miljö! Värme! Ventilation! Vindstyrka! Kylrum! Gas! Fuktighet! Vindriktning! Maskiner! Olja! Solstrålning! Forskningsobjekt Abelko Innovation Sidan 2 av 6

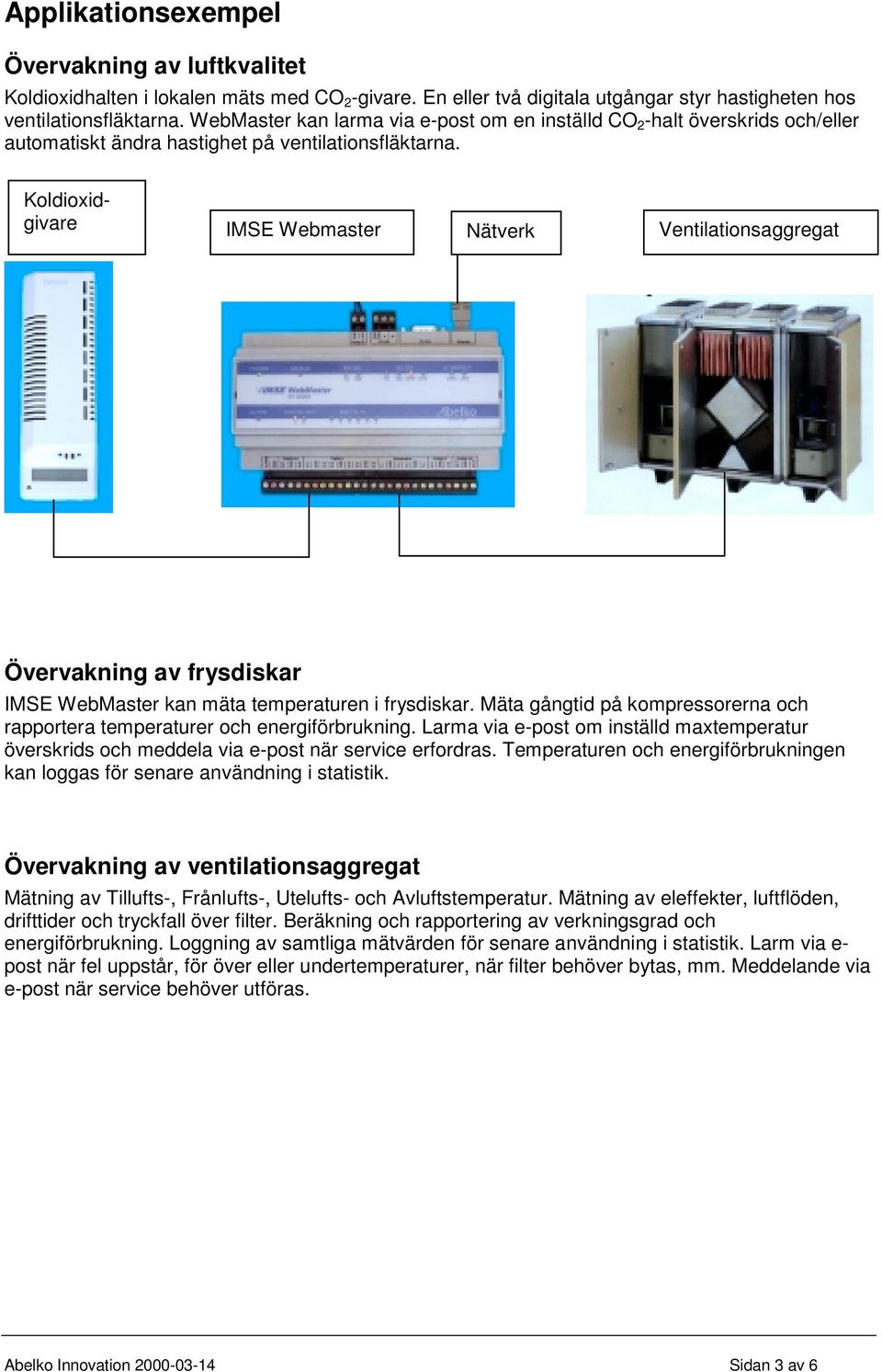

3 Applikationsexempel Övervakning av luftkvalitet Koldioxidhalten i lokalen mäts med CO 2 -givare. En eller två digitala utgångar styr hastigheten hos ventilationsfläktarna. WebMaster kan larma via e-post om en inställd CO 2 -halt överskrids och/eller automatiskt ändra hastighet på ventilationsfläktarna. Koldioxidgivare IMSE Webmaster Nätverk Ventilationsaggregat Övervakning av frysdiskar IMSE WebMaster kan mäta temperaturen i frysdiskar. Mäta gångtid på kompressorerna och rapportera temperaturer och energiförbrukning. Larma via e-post om inställd maxtemperatur överskrids och meddela via e-post när service erfordras. Temperaturen och energiförbrukningen kan loggas för senare användning i statistik. Övervakning av ventilationsaggregat Mätning av Tillufts-, Frånlufts-, Utelufts- och Avluftstemperatur. Mätning av eleffekter, luftflöden, drifttider och tryckfall över filter. Beräkning och rapportering av verkningsgrad och energiförbrukning. Loggning av samtliga mätvärden för senare användning i statistik. Larm via e- post när fel uppstår, för över eller undertemperaturer, när filter behöver bytas, mm. Meddelande via e-post när service behöver utföras. Abelko Innovation Sidan 3 av 6

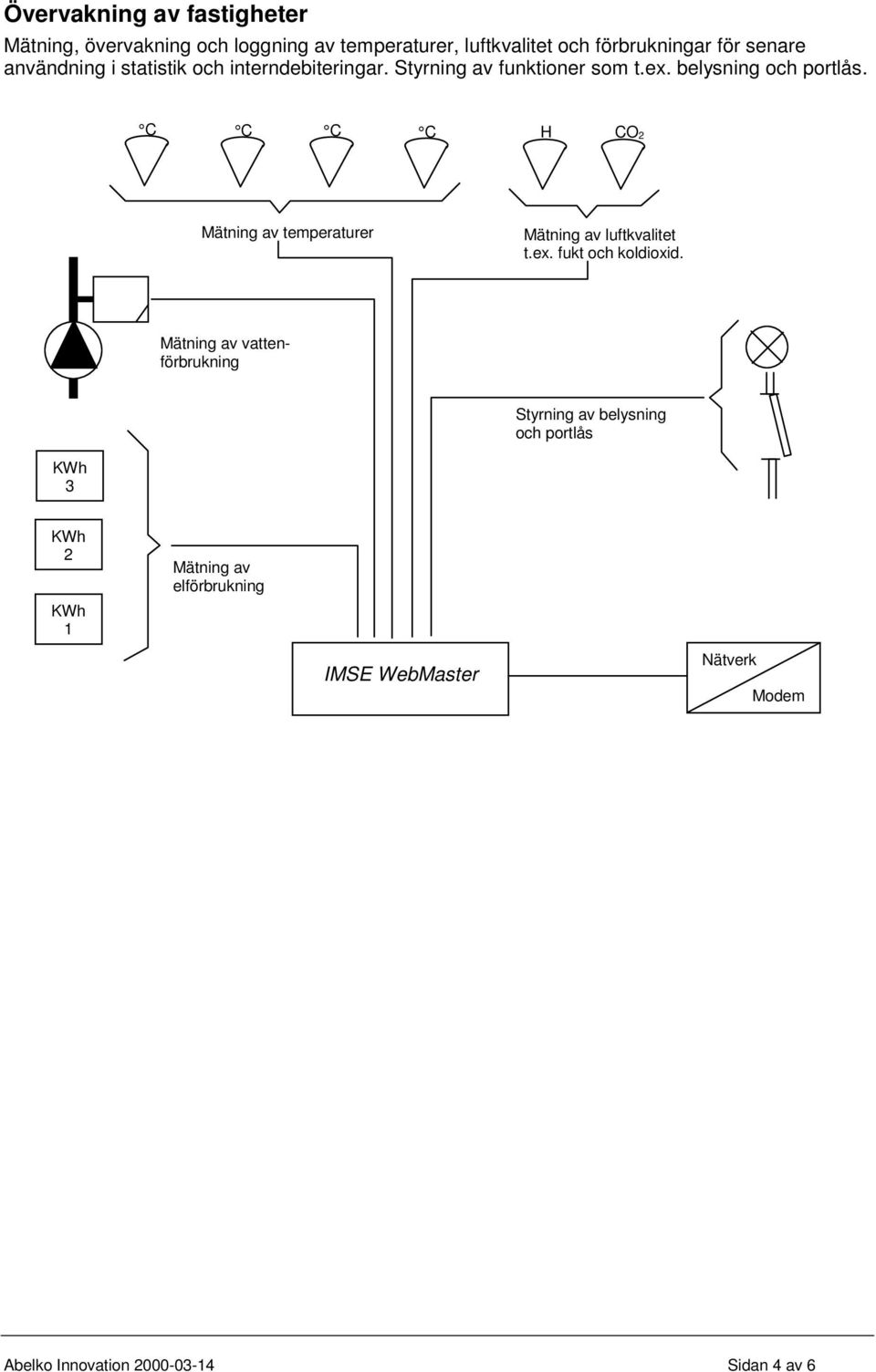

4 Övervakning av fastigheter Mätning, övervakning och loggning av temperaturer, luftkvalitet och förbrukningar för senare användning i statistik och interndebiteringar. Styrning av funktioner som t.ex. belysning och portlås. C C C C H CO 2 Mätning av temperaturer Mätning av luftkvalitet t.ex. fukt och koldioxid. Mätning av vattenförbrukning Styrning av belysning och portlås KWh 3 KWh 2 KWh 1 Mätning av elförbrukning IMSE WebMaster Nätverk Modem Abelko Innovation Sidan 4 av 6

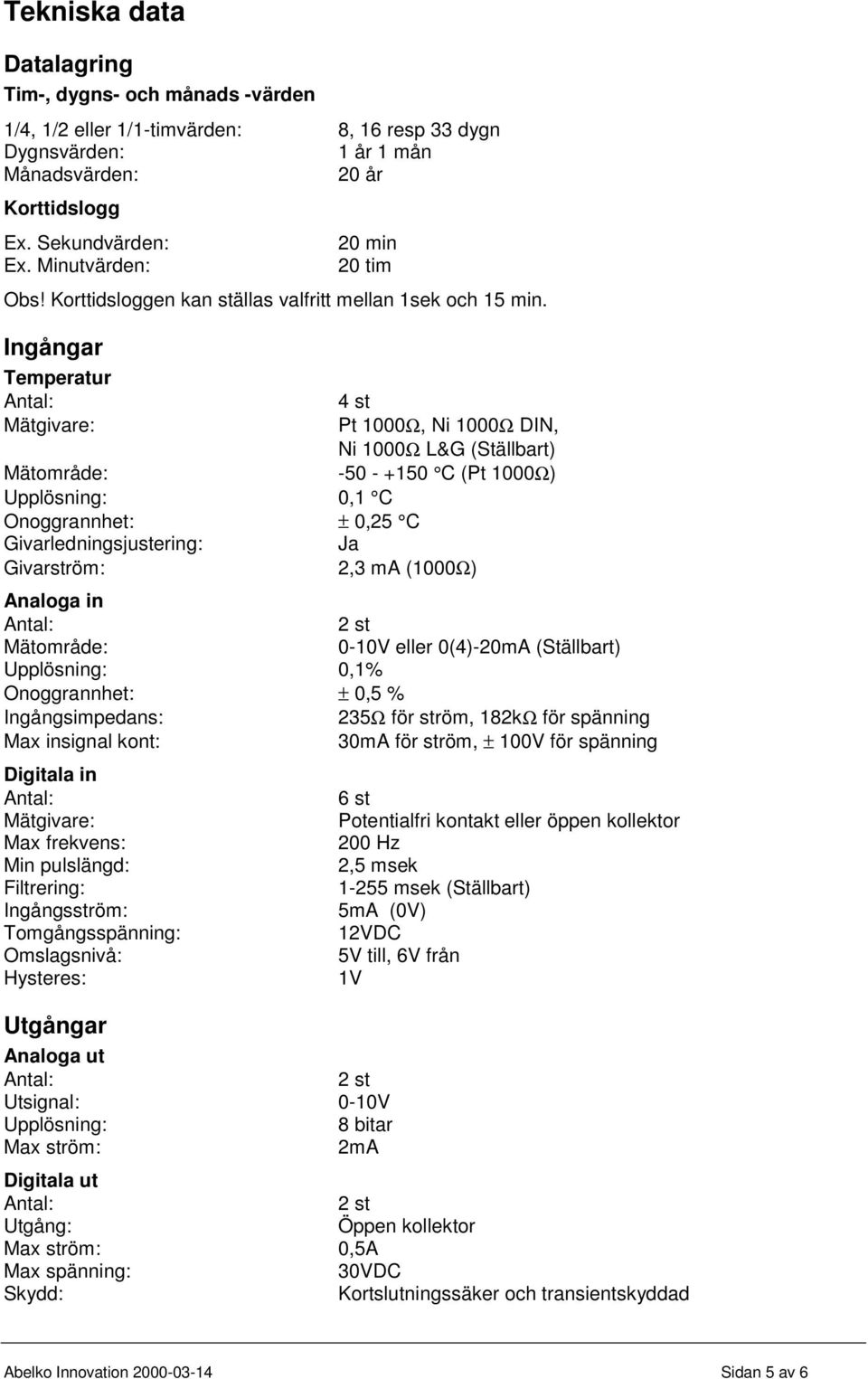

5 Tekniska data Datalagring Tim-, dygns- och månads -värden 1/4, 1/2 eller 1/1-timvärden: 8, 16 resp 33 dygn Dygnsvärden: 1 år 1 mån Månadsvärden: 20 år Korttidslogg Ex. Sekundvärden: 20 min Ex. Minutvärden: 20 tim Obs! Korttidsloggen kan ställas valfritt mellan 1sek och 15 min. Ingångar Temperatur Mätgivare: 4 st Pt 1000Ω, Ni 1000Ω DIN, Ni 1000Ω L&G (Ställbart) Mätområde: C (Pt 1000Ω) Upplösning: 0,1 C Onoggrannhet: ± 0,25 C Givarledningsjustering: Ja Givarström: 2,3 ma (1000Ω) Analoga in 2 st Mätområde: 0-10V eller 0(4)-20mA (Ställbart) Upplösning: 0,1% Onoggrannhet: ± 0,5 % Ingångsimpedans: 235Ω för ström, 182kΩ för spänning Max insignal kont: 30mA för ström, ± 100V för spänning Digitala in 6 st Mätgivare: Potentialfri kontakt eller öppen kollektor Max frekvens: 200 Hz Min pulslängd: 2,5 msek Filtrering: msek (Ställbart) Ingångsström: 5mA (0V) Tomgångsspänning: 12VDC Omslagsnivå: 5V till, 6V från Hysteres: 1V Utgångar Analoga ut 2 st Utsignal: 0-10V Upplösning: 8 bitar Max ström: 2mA Digitala ut 2 st Utgång: Öppen kollektor Max ström: 0,5A Max spänning: 30VDC Skydd: Kortslutningssäker och transientskyddad Abelko Innovation Sidan 5 av 6

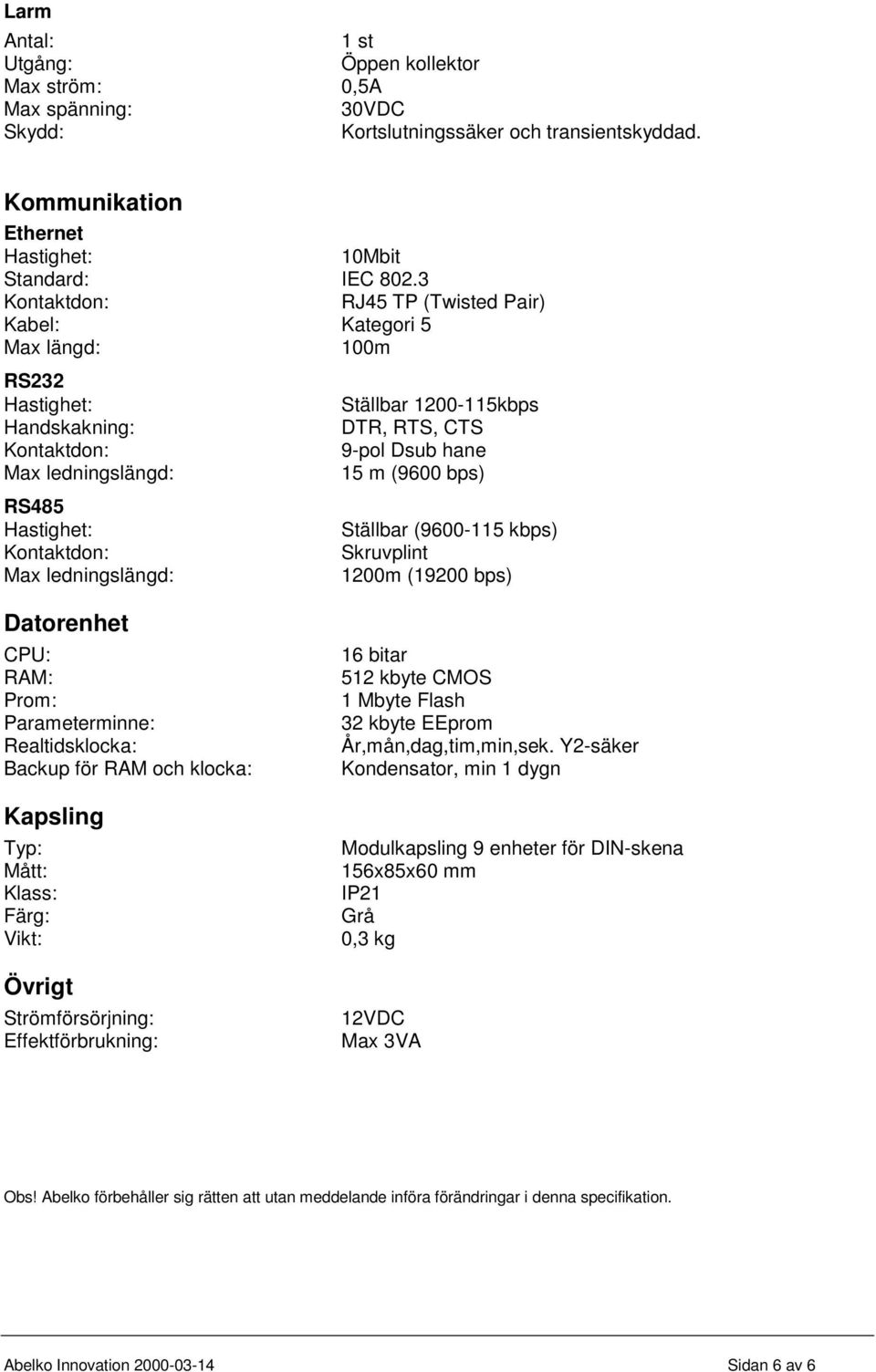

6 Larm 1 st Utgång: Öppen kollektor Max ström: 0,5A Max spänning: 30VDC Skydd: Kortslutningssäker och transientskyddad. Kommunikation Ethernet Hastighet: 10Mbit Standard: IEC Kontaktdon: RJ45 TP (Twisted Pair) Kabel: Kategori 5 Max längd: 100m RS232 Hastighet: Handskakning: Kontaktdon: Max ledningslängd: RS485 Hastighet: Kontaktdon: Max ledningslängd: Ställbar kbps DTR, RTS, CTS 9-pol Dsub hane 15 m (9600 bps) Ställbar ( kbps) Skruvplint 1200m (19200 bps) Datorenhet CPU: RAM: Prom: Parameterminne: Realtidsklocka: Backup för RAM och klocka: Kapsling Typ: Mått: Klass: Färg: Vikt: Övrigt Strömförsörjning: Effektförbrukning: 16 bitar 512 kbyte CMOS 1 Mbyte Flash 32 kbyte EEprom År,mån,dag,tim,min,sek. Y2-säker Kondensator, min 1 dygn Modulkapsling 9 enheter för DIN-skena 156x85x60 mm IP21 Grå 0,3 kg 12VDC Max 3VA Obs! Abelko förbehåller sig rätten att utan meddelande införa förändringar i denna specifikation. Abelko Innovation Sidan 6 av 6
