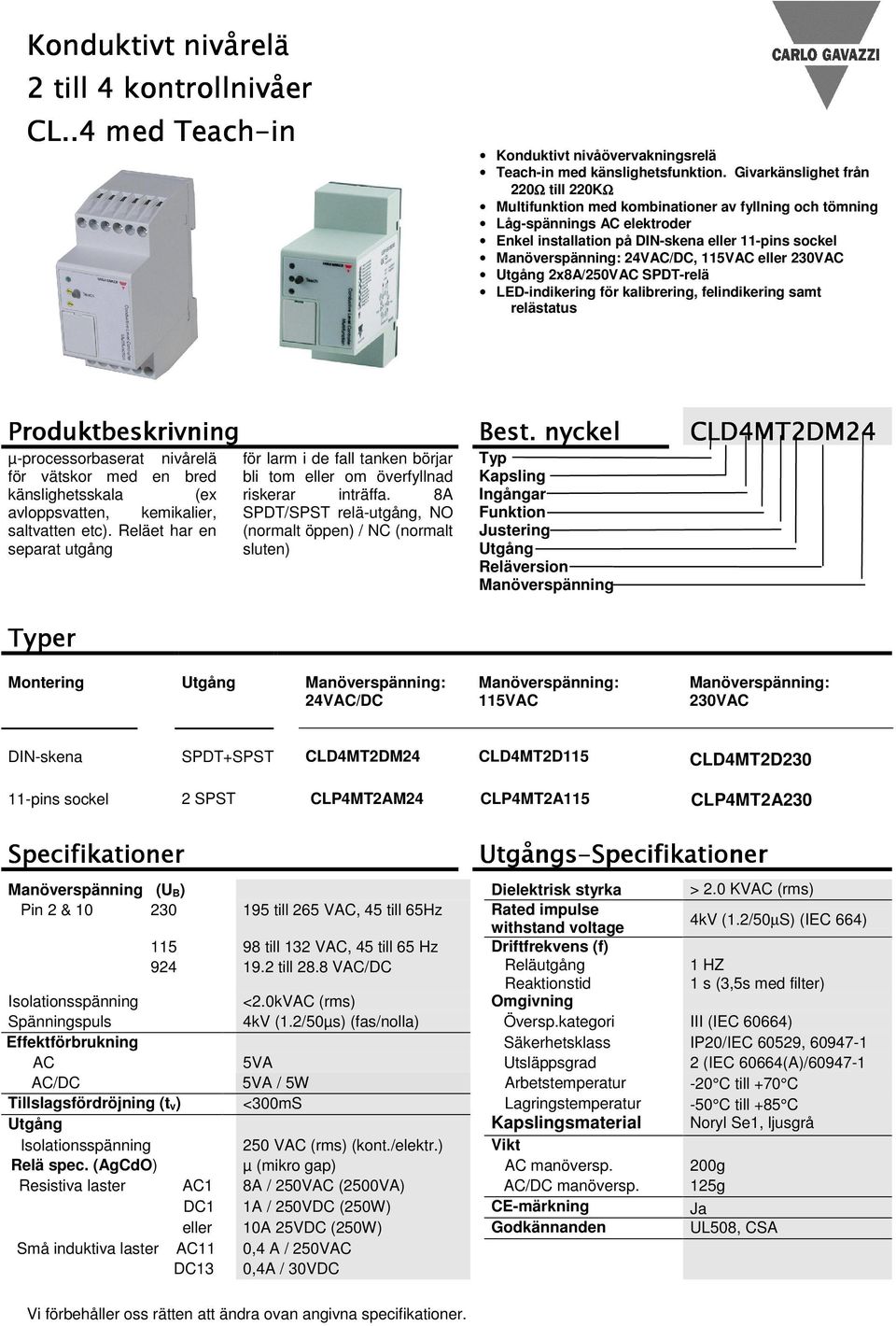

1 Konduktivt nivåövervakningsrelä Teach-in med känslighetsfunktion. Givarkänslighet från 220Ω till 220KΩ Multifunktion med kombinationer av fyllning och tömning Låg-spännings AC elektroder Enkel installation på DIN-skena eller 11-pins sockel Manöverspänning: 24VAC/DC, 115VAC eller 230VAC Utgång 2x8A/250VAC SPDT-relä LED-indikering för kalibrering, felindikering samt relästatus µ-processorbaserat nivårelä för vätskor med en bred känslighetsskala (ex avloppsvatten, kemikalier, saltvatten etc). Reläet har en separat utgång # för larm i de fall tanken börjar bli tom eller om överfyllnad riskerar inträffa. 8A SPDT/SPST relä-utgång, NO (normalt öppen) / NC (normalt sluten) Montering Utgång Manöverspänning: 24VAC/DC Typ Kapsling Ingångar Funktion Justering Utgång Reläversion Manöverspänning Manöverspänning: 115VAC!"!" Manöverspänning: 230VAC DIN-skena SPDT+SPST CLD4MT2DM24 CLD4MT2D115 CLD4MT2D pins sockel 2 SPST CLP4MT2AM24 CLP4MT2A115 CLP4MT2A230 $#% &$#% Manöverspänning (U B) Dielektrisk styrka > 2.0 KVAC (rms) Pin 2 & till 265 VAC, 45 till 65Hz Rated impulse withstand voltage 4kV (1.2/50µS) (IEC 664) till 132 VAC, 45 till 65 Hz Driftfrekvens (f) till 28.8 VAC/DC Reläutgång 1 HZ 1 s (3,5s med filter) Reaktionstid Isolationsspänning <2.0kVAC (rms) Omgivning Spänningspuls 4kV (1.2/50µs) (fas/nolla) Översp.kategori III (IEC 60664) Effektförbrukning Säkerhetsklass IP20/IEC 60529, AC 5VA Utsläppsgrad 2 (IEC 60664(A)/ AC/DC 5VA / 5W Arbetstemperatur -20 C till +70 C Tillslagsfördröjning (t v) <300mS Lagringstemperatur Utgång Kapslingsmaterial Isolationsspänning 250 VAC (rms) (kont./elektr.) Vikt Relä spec. (AgCdO) µ (mikro gap) AC manöversp. 200g Resistiva laster AC1 8A / 250VAC (2500VA) AC/DC manöversp. 125g DC1 1A / 250VDC (250W) CE-märkning Ja eller 10A 25VDC (250W) Godkännanden UL508, CSA Små induktiva laster AC11 DC13 0,4 A / 250VAC 0,4A / 30VDC -50 C till +85 C Noryl Se1, ljusgrå Vi förbehåller oss rätten att ändra ovan angivna specifikationer.

2 Mekanisk livslängd > 30 x pulser/h Kabelanslutning 2,3,4 och 5 ansluts till ledande kabel, normalt skärmad. Kabellängd max 100 meter. Resistansen mellan en ledare i kabeln och jord måste vara minst 220k. DIP-switch inställning Välj funktion genom inställning av DIP-switcharna, vit symbol vid Dip-switcharna motsvarar on-läge (se nedan). Tryck in teach knappen en kort stund tills gröna LED lampan blinkar till. DIP-switch inställningen är nu sparad i minnet och klar att användas. Förklaring Funktionsdiagram Högnivå = HI Lågnivå = LO Överfyllnadsskydd = HI HI Torrkörningsskydd = LO LO Teach-in Sänk ned referenselektroden och den elektrod som kommer befinna sig närmast i vätskan som skall användas, ca 1 cm. Tryck in teach knappen i ca 2 sekunder, tills den gröna LED-lampan slocknar. Under den tiden justerar nivåkontrollen in sig i förhållande till resistansen i vätskan. Om resistansen i vätskan befinner sig utanför maximalt mätområde i nivåreläet, blinkar den gröna LED-lampan snabbt i 2 sekunder. Lyser gröna LEDlampan efter inställning har injustering fungerat och är lagrad i minnet. Konfigureringen är nu slutförd och övriga kablar ansluts för att starta applikationen. Filter Signalfördröjning är justerbar från 1 till 3 sekunder. Exempel 1 Diagrammet visar nivåreläet kopplat enligt fyllning eller tömning med larm, den detekterar 2 nivåer samt 2 larmnivåer. Referensnivån (Ref) måste alltid vara ansluten till behållaren eller om behållaren inte består av ledande material till en separat elektrod. I diagrammet visas detta som en streckad linje i diagrammen. Exempel 1 kopplad för fyllning. När nivån sjunker under LO sluter enheten reläutgången och pumpen startar. Fortsätter nivån att sjunka kommer ett larm då nivån sjunker under LOLO. När behållaren fylls över HI-nivån öppnar reläet och pumpen stannar, fortsätter nivån ändå att stiga kommer ett larm när nivån passerar HIHI. I detta fall fungerar HI som ett överfyllnadsskydd och LO som torrkörningsskydd. Vi förbehåller oss rätten att ändra ovan angivna specifikationer. 2

3 Funktion: Fyllning eller tömning med hög- och låglarm Används om man vill ha fyllning eller tömning med larmfunktion för hög och låg nivå Vid inkoppling måste reläet programmeras med Teach-in, denna beskrivning finns på Vi förbehåller oss rätten att ändra ovan angivna specifikationer. 3

4 Funktion: Fyllning eller tömning Reläet kan övervaka två individuella system med övereller undernivå om samma vätska används Vid inkoppling måste reläet programmeras med Teachin, denna beskrivning finns på Funktion: Fyllning eller tömning med lågnivålarm Reläet kan användas för ett separat fyllning eller tömning med lågnivålarm Vid inkoppling måste reläet programmeras med Teach-in, denna beskrivning finns på Funktion: Fyllning eller tömning med högnivålarm Reläet kan användas för fyllning eller tömning med ett separat högnivålarm Vid inkoppling måste reläet programmeras med Teach-in, denna beskrivning finns på Vi förbehåller oss rätten att ändra ovan angivna specifikationer. 4

5 Funktion: Fyllning och tömning Reläet kan användas till fyllning av ett system och tömning av ett annat system, så länge som de har samma vätska samt gemensam pump. Vid inkoppling måste reläet programme ras med Teach-in, denna beskrivning finns på Funktion: Direkt in ut Reläet kan användas som direkt in utgång, där elektroderna HI och LO motsvarar varsin reläutgång. Vid inkoppling måste reläet programmeras med Teach-in, denna beskrivning finns på Vi förbehåller oss rätten att ändra ovan angivna specifikationer. 5

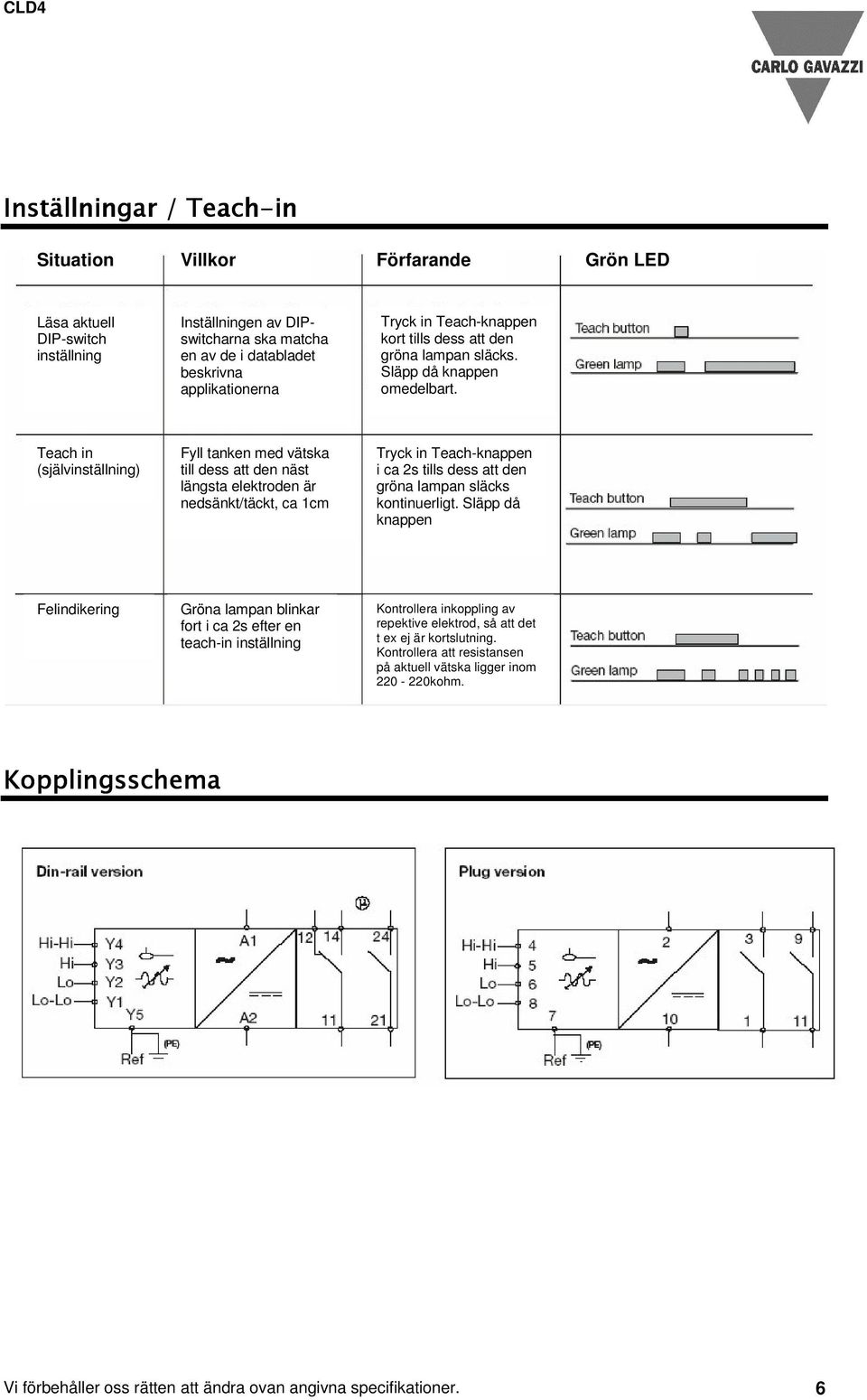

6 () Situation Villkor Förfarande Grön LED Läsa aktuell DIP-switch inställning Inställningen av DIPswitcharna ska matcha en av de i databladet beskrivna applikationerna Tryck in Teach-knappen kort tills dess att den gröna lampan släcks. Släpp då knappen omedelbart. Teach in (självinställning) Fyll tanken med vätska till dess att den näst längsta elektroden är nedsänkt/täckt, ca 1cm Tryck in Teach-knappen i ca 2s tills dess att den gröna lampan släcks kontinuerligt. Släpp då knappen Felindikering Gröna lampan blinkar fort i ca 2s efter en teach-in inställning Kontrollera inkoppling av repektive elektrod, så att det t ex ej är kortslutning. Kontrollera att resistansen på aktuell vätska ligger inom kohm. ## Vi förbehåller oss rätten att ändra ovan angivna specifikationer. 6

7 !#$* Fyllning eller tömning + alarm (relä2) Fyllning Fyllning och och tömning tömning 2 in 2 ut Fyllning eller tömning Relä 1 Fyllning (Y1 & Y2) Relä 1 Tömning (Y1 & Y2) Relä 2 Fyllning (Y3 & Y4) Relä 2 Tömning (Y3& Y4) Relä Normalt öppen Relä Normalt sluten Filter AV Filter PÅ Fyllning eller tömning + alarm (relä2) Fyllning och tömning 2 in 2 ut Fyllning eller tömning Relä 1 Fyllning (Y1 & Y2) Relä 1 Tömning (Y1 & Y2) Relä 2 Fyllning (Y3 & Y4) Relä 2 Tömning (Y3& Y4) Relä 2 Fyllning (Y3 & Y4) Relä 2 Tömning (Y3& Y4) Filter AV Filter PÅ! Vi förbehåller oss rätten att ändra ovan angivna specifikationer. 7
