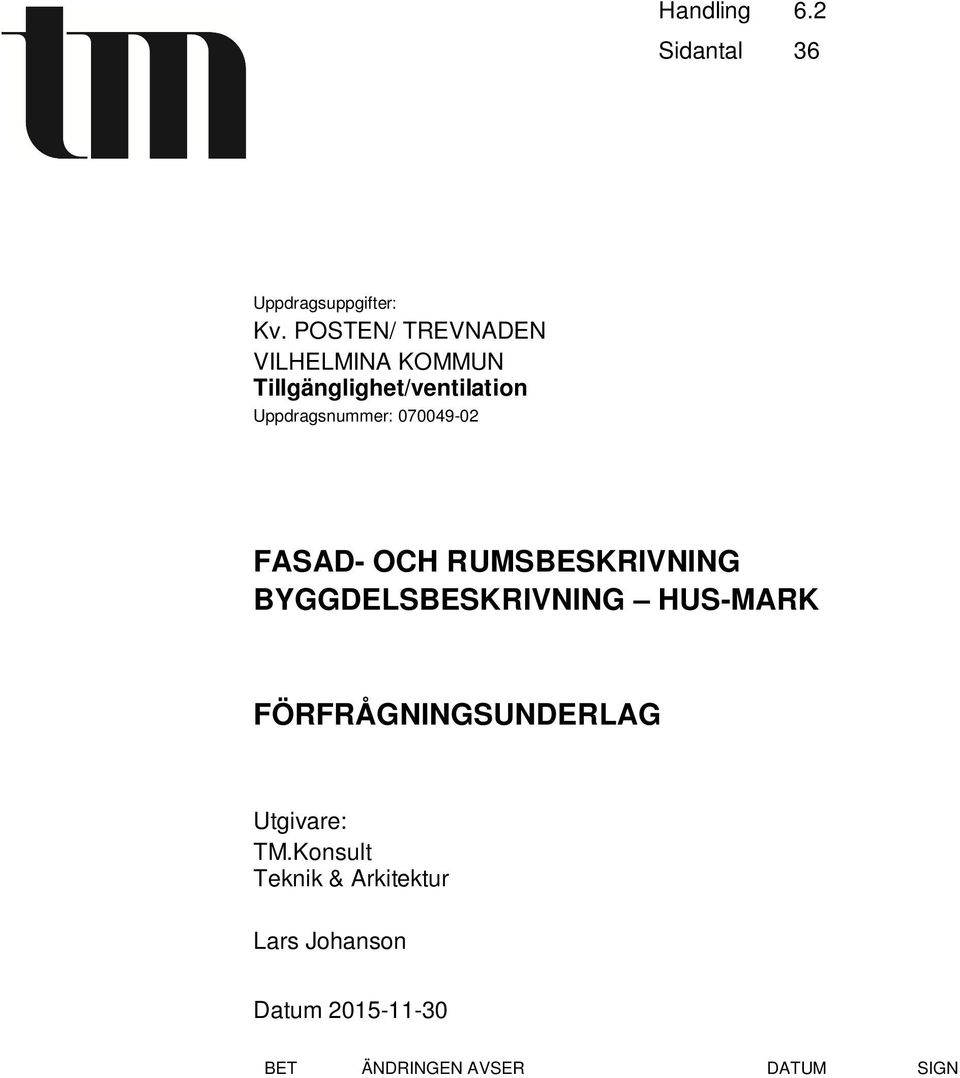

1 Handling 6.2 Sidantal 36 Uppdragsuppgifter: Kv. POSTEN/ TREVNADEN Uppdragsnummer: -02 FASAD- OCH RUMSBESKRIVNING BYGGDELSBESKRIVNING HUS-MARK Utgivare: TM.Konsult Teknik & Arkitektur ohanson BET ÄNDRINGEN AVSER DATUM SIGN

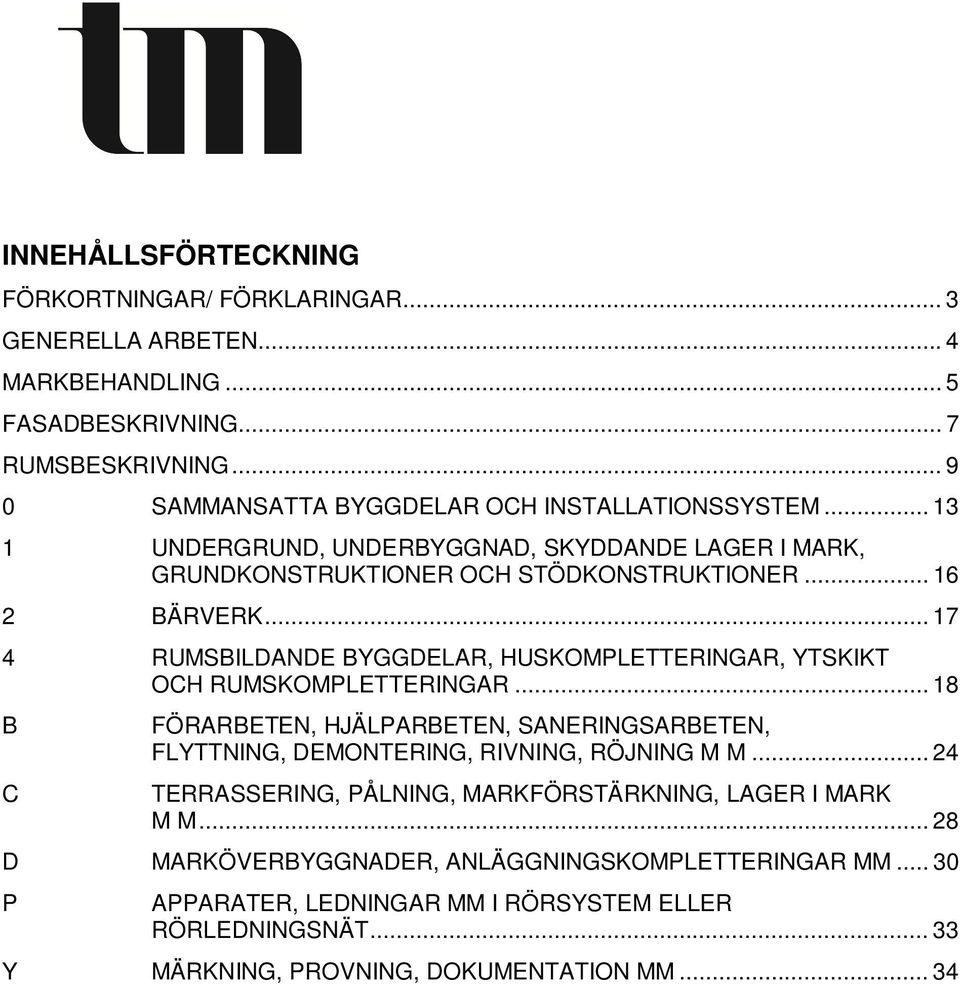

2 INNEHÅLLSFÖRTECKNING FÖRKORTNINGAR/ FÖRKLARINGAR... 3 GENERELLA ARBETEN... 4 MARKBEHANDLING... 5 FASADBESKRIVNING... 7 RUMSBESKRIVNING SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER BÄRVERK RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR B C FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Y MÄRKNING, PROVNING, DOKUMENTATION MM... 34

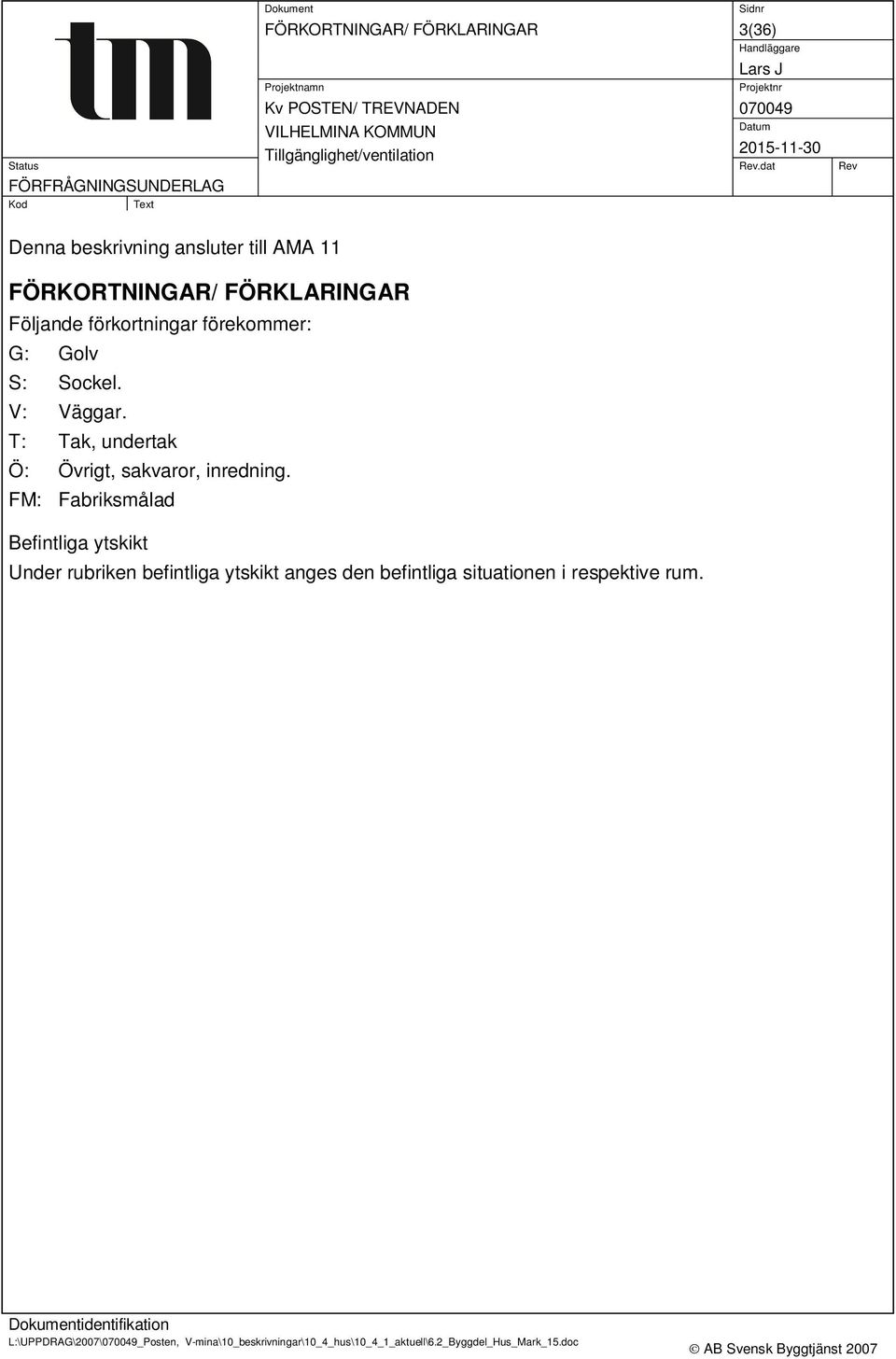

3 FÖRKORTNINGAR/ FÖRKLARINGAR 3(36) Denna beskrivning ansluter till AMA 11 FÖRKORTNINGAR/ FÖRKLARINGAR Följande förkortningar förekommer: G: Golv S: Sockel. V: Väggar. T: Tak, undertak Ö: Övrigt, sakvaror, inredning. FM: Fabriksmålad Befintliga ytskikt Under rubriken befintliga ytskikt anges den befintliga situationen i respektive rum. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

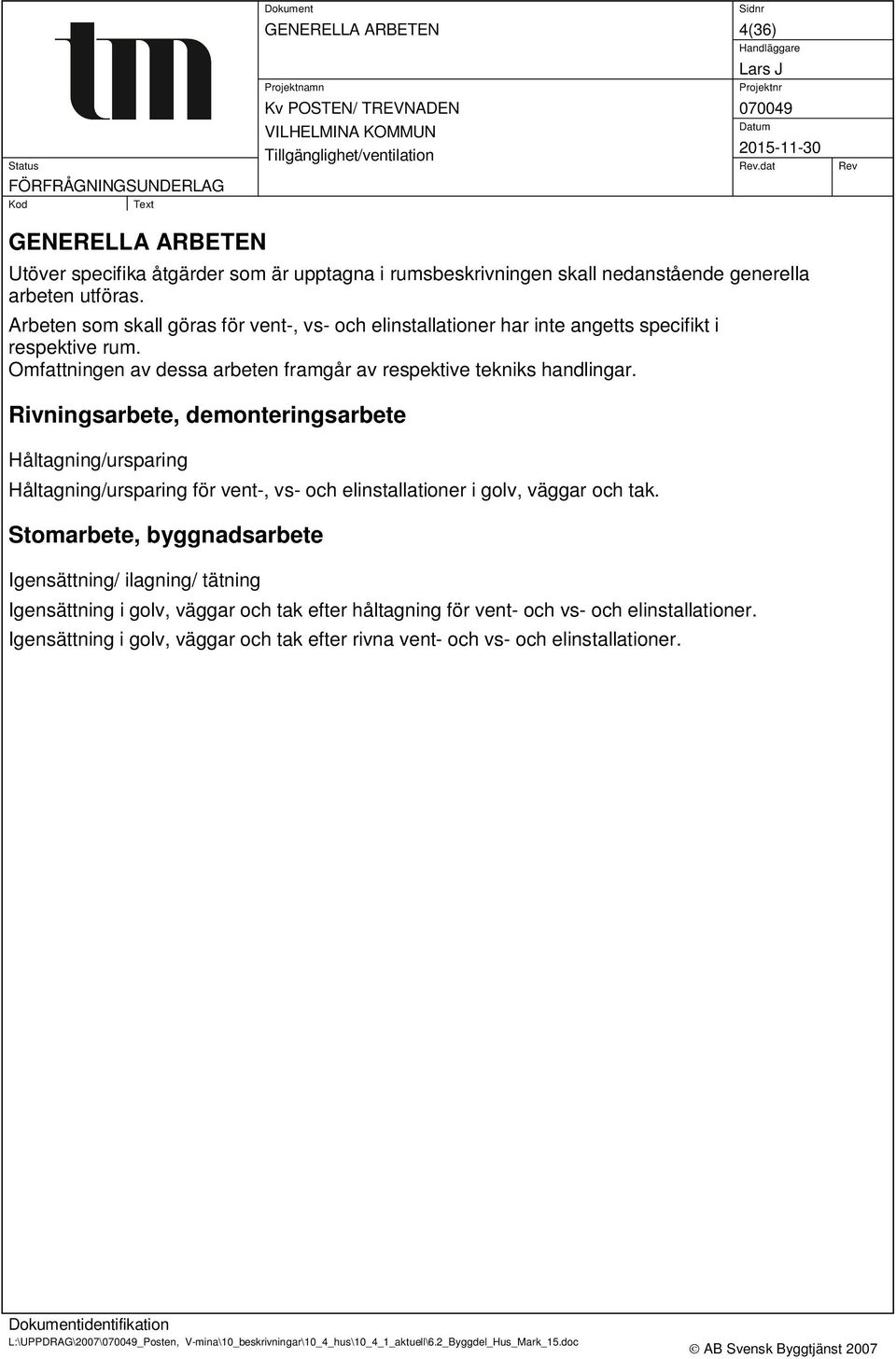

4 GENERELLA ARBETEN 4(36) GENERELLA ARBETEN Utöver specifika åtgärder som är upptagna i rumsbeskrivningen skall nedanstående generella arbeten utföras. Arbeten som skall göras för vent-, vs- och elinstallationer har inte angetts specifikt i respektive rum. Omfattningen av dessa arbeten framgår av respektive tekniks handlingar. Rivningsarbete, demonteringsarbete Håltagning/ursparing Håltagning/ursparing för vent-, vs- och elinstallationer i golv, väggar och tak. Stomarbete, byggnadsarbete Igensättning/ ilagning/ tätning Igensättning i golv, väggar och tak efter håltagning för vent- och vs- och elinstallationer. Igensättning i golv, väggar och tak efter rivna vent- och vs- och elinstallationer. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

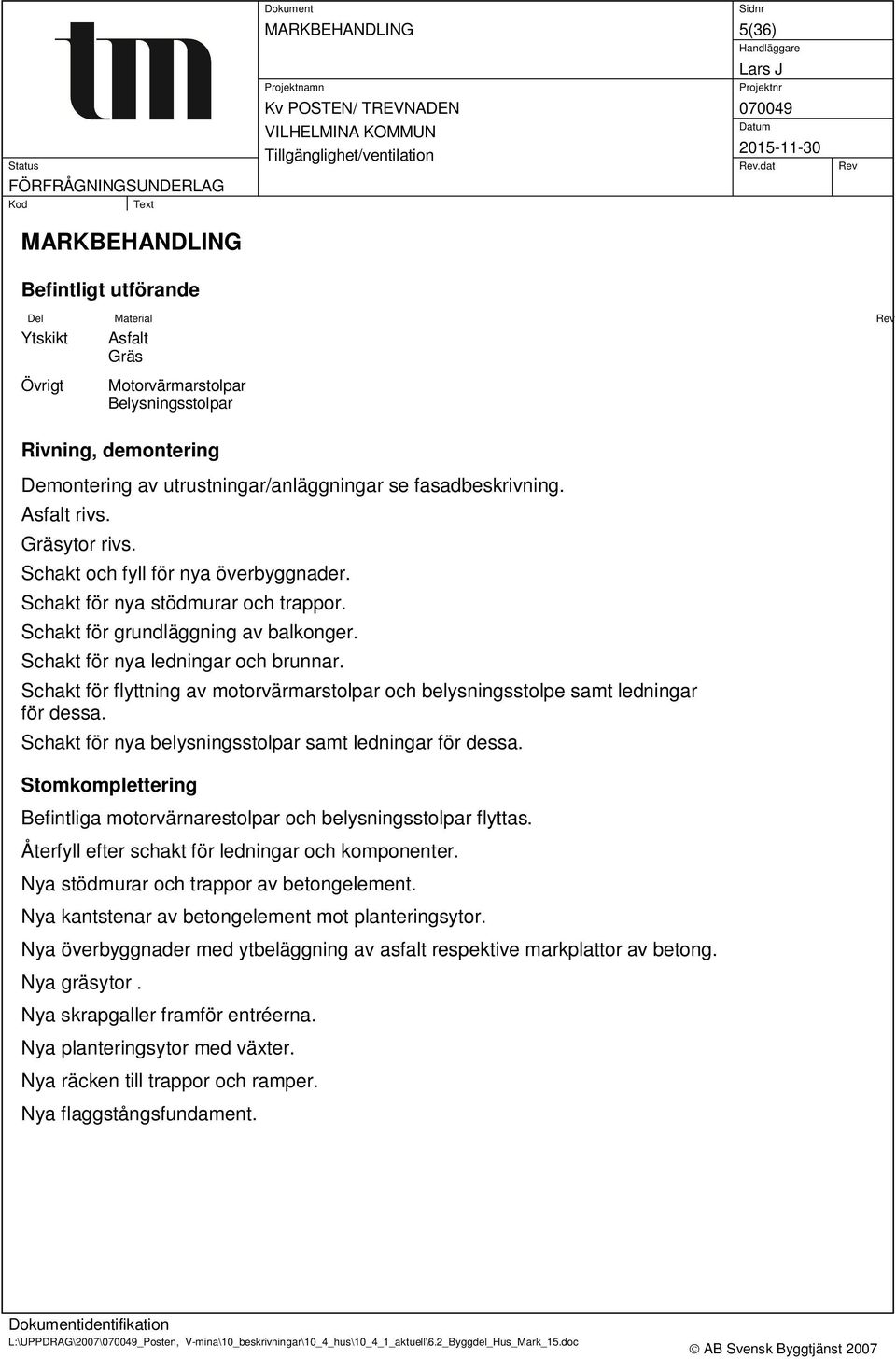

5 MARKBEHANDLING 5(36) MARKBEHANDLING Befintligt utförande Del Material Rev Ytskikt Övrigt Asfalt Gräs Motorvärmarstolpar Belysningsstolpar Rivning, demontering Demontering av utrustningar/anläggningar se fasadbeskrivning. Asfalt rivs. Gräsytor rivs. Schakt och fyll för nya överbyggnader. Schakt för nya stödmurar och trappor. Schakt för grundläggning av balkonger. Schakt för nya ledningar och brunnar. Schakt för flyttning av motorvärmarstolpar och belysningsstolpe samt ledningar för dessa. Schakt för nya belysningsstolpar samt ledningar för dessa. Stomkomplettering Befintliga motorvärnarestolpar och belysningsstolpar flyttas. Återfyll efter schakt för ledningar och komponenter. Nya stödmurar och trappor av betongelement. Nya kantstenar av betongelement mot planteringsytor. Nya överbyggnader med ytbeläggning av asfalt respektive markplattor av betong. Nya gräsytor. Nya skrapgaller framför entréerna. Nya planteringsytor med växter. Nya räcken till trappor och ramper. Nya flaggstångsfundament. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

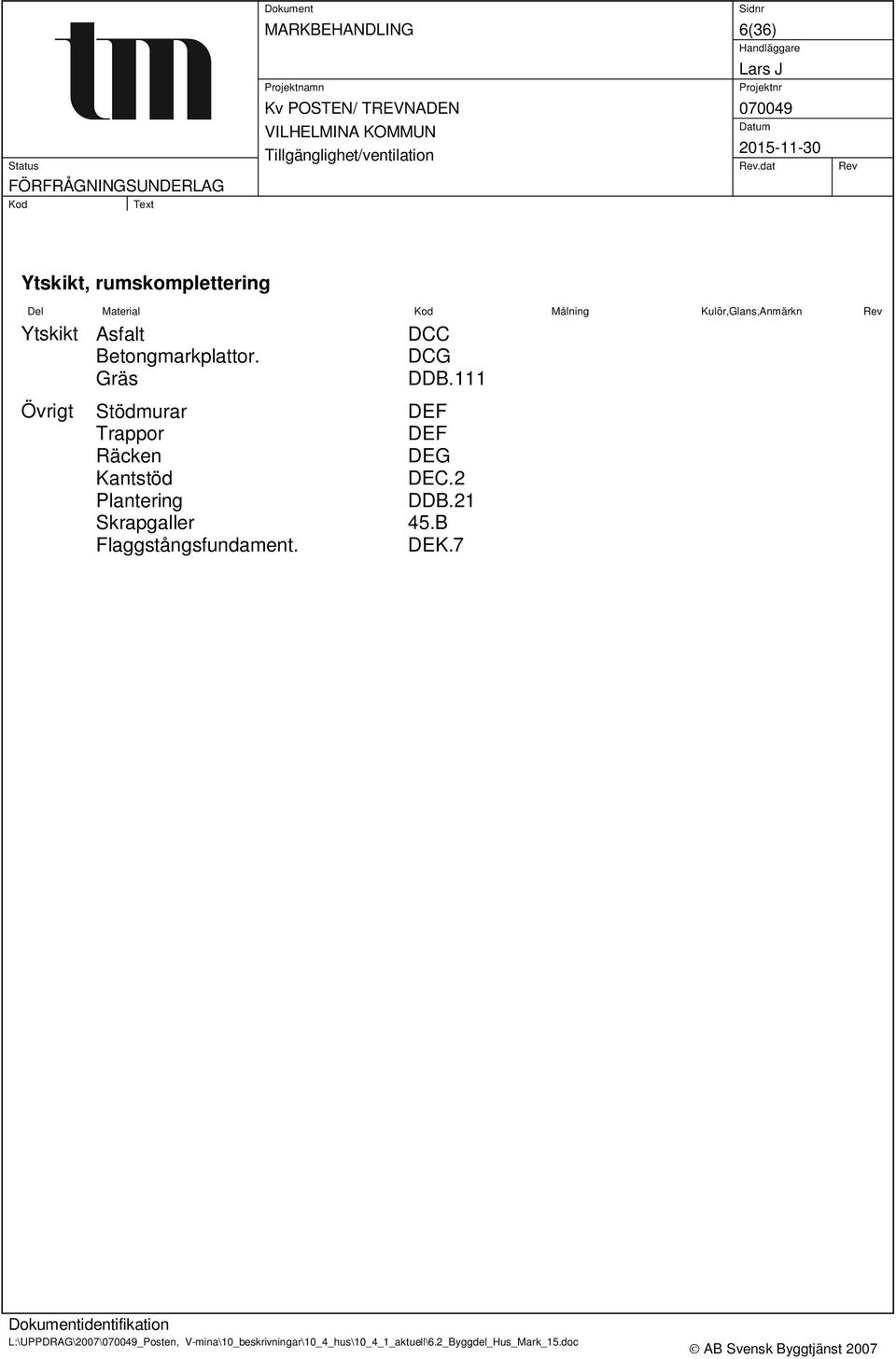

6 MARKBEHANDLING 6(36) Ytskikt, rumskomplettering Del Material Målning Kulör,Glans,Anmärkn Rev Ytskikt Övrigt Asfalt Betongmarkplattor. Gräs Stödmurar Trappor Räcken Kantstöd Plantering Skrapgaller Flaggstångsfundament. DCC DCG DDB.111 DEF DEF DEG DEC.2 DDB B DEK.7 L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

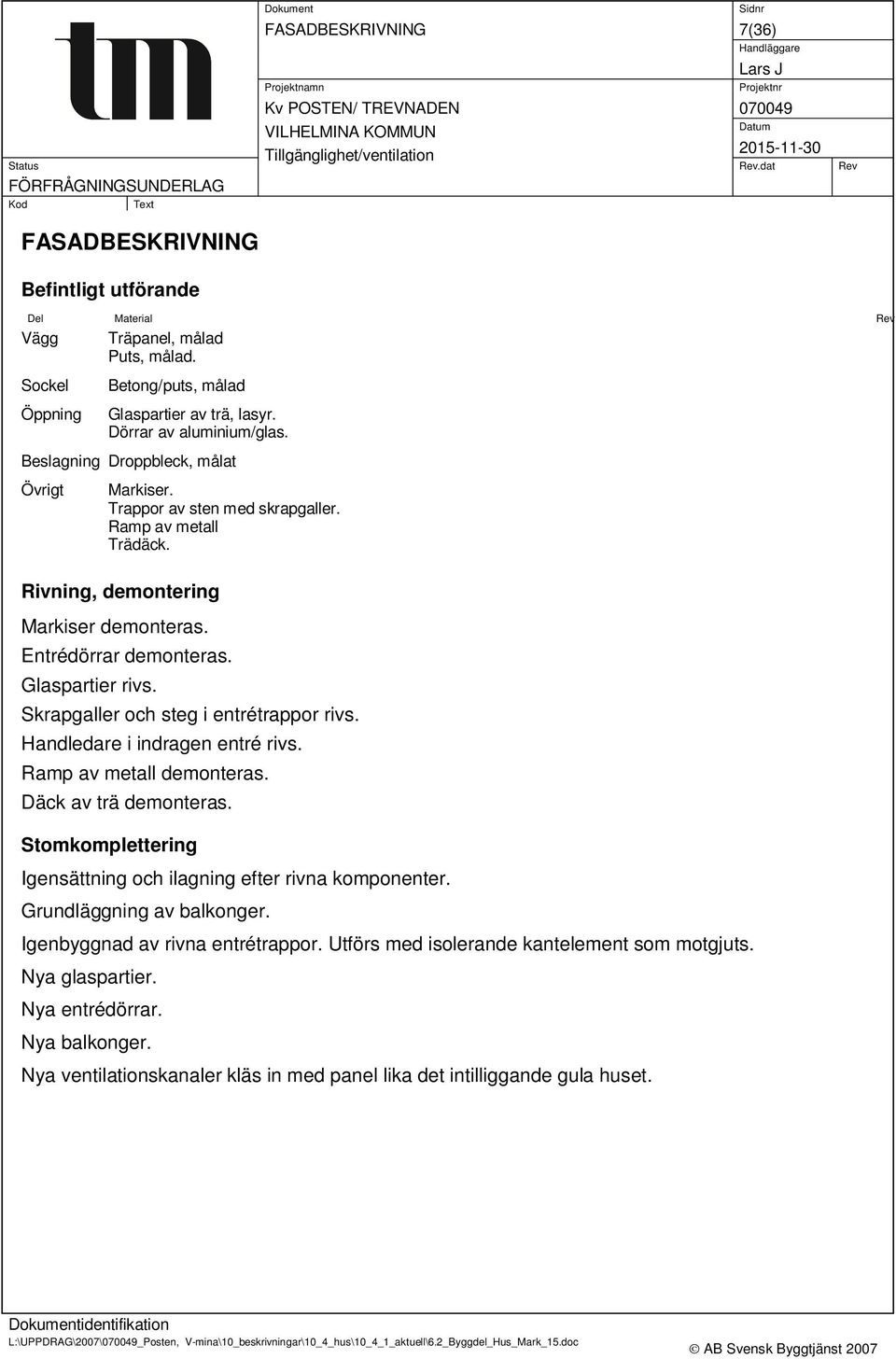

7 FASADBESKRIVNING 7(36) FASADBESKRIVNING Befintligt utförande Del Material Rev Vägg Sockel Öppning Träpanel, målad Puts, målad. Betong/puts, målad Glaspartier av trä, lasyr. Dörrar av aluminium/glas. Beslagning Droppbleck, målat Övrigt Markiser. Trappor av sten med skrapgaller. Ramp av metall Trädäck. Rivning, demontering Markiser demonteras. Entrédörrar demonteras. Glaspartier rivs. Skrapgaller och steg i entrétrappor rivs. Handledare i indragen entré rivs. Ramp av metall demonteras. Däck av trä demonteras. Stomkomplettering Igensättning och ilagning efter rivna komponenter. Grundläggning av balkonger. Igenbyggnad av rivna entrétrappor. Utförs med isolerande kantelement som motgjuts. Nya glaspartier. Nya entrédörrar. Nya balkonger. Nya ventilationskanaler kläs in med panel lika det intilliggande gula huset. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

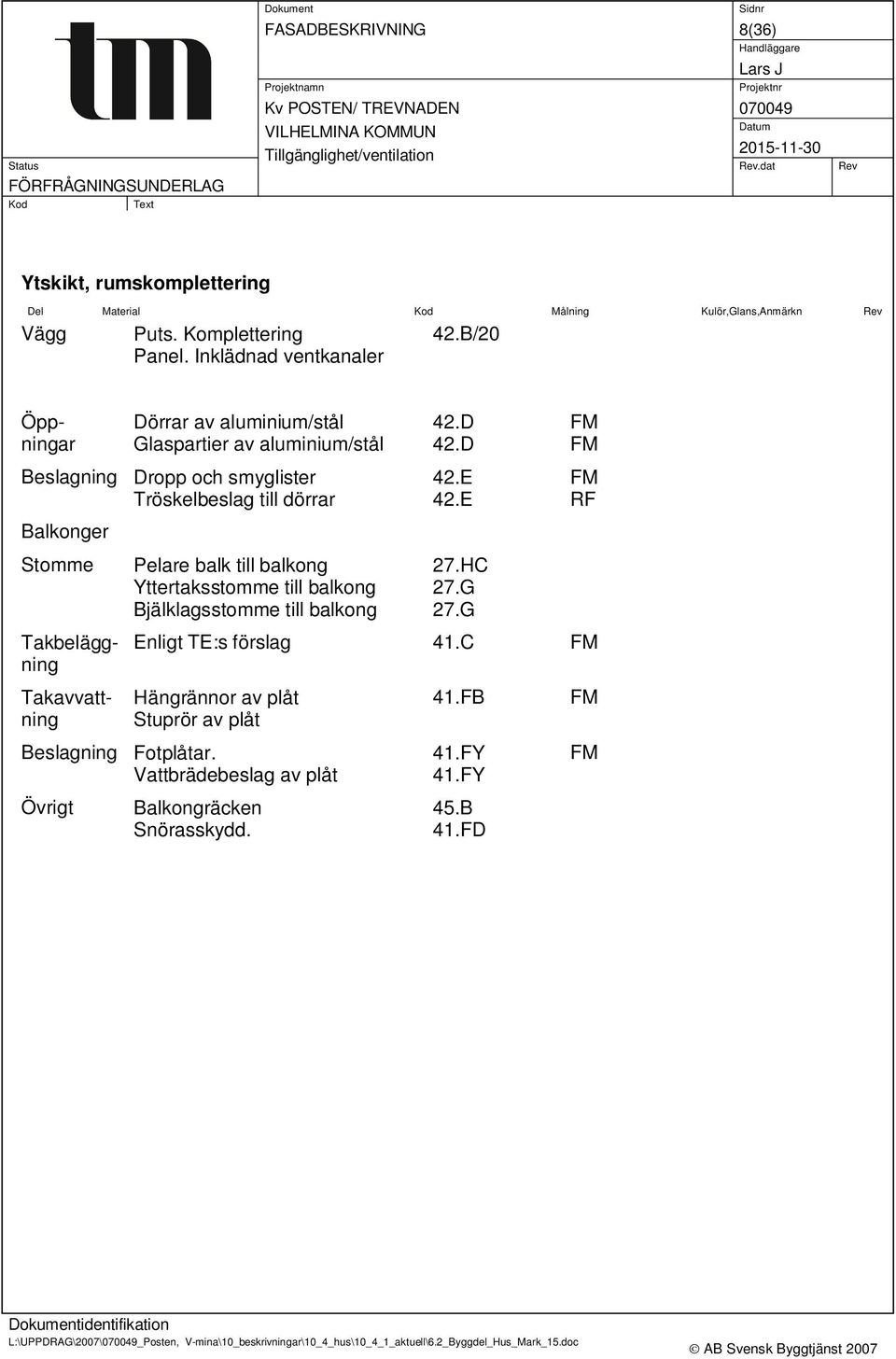

8 FASADBESKRIVNING 8(36) Ytskikt, rumskomplettering Del Material Målning Kulör,Glans,Anmärkn Rev Vägg Puts. Komplettering Panel. Inklädnad ventkanaler 42.B/20 Beslagning Balkonger Stomme Öppningar Takbeläggning Takavvattning Beslagning Övrigt Dörrar av aluminium/stål Glaspartier av aluminium/stål Dropp och smyglister Tröskelbeslag till dörrar Pelare balk till balkong Yttertaksstomme till balkong Bjälklagsstomme till balkong 42.D 42.D 42.E 42.E 27.HC 27.G 27.G FM FM FM RF Enligt TE:s förslag 41.C FM Hängrännor av plåt Stuprör av plåt Fotplåtar. Vattbrädebeslag av plåt Balkongräcken Snörasskydd. 41.FB 41.FY 41.FY 45.B 41.FD FM FM L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

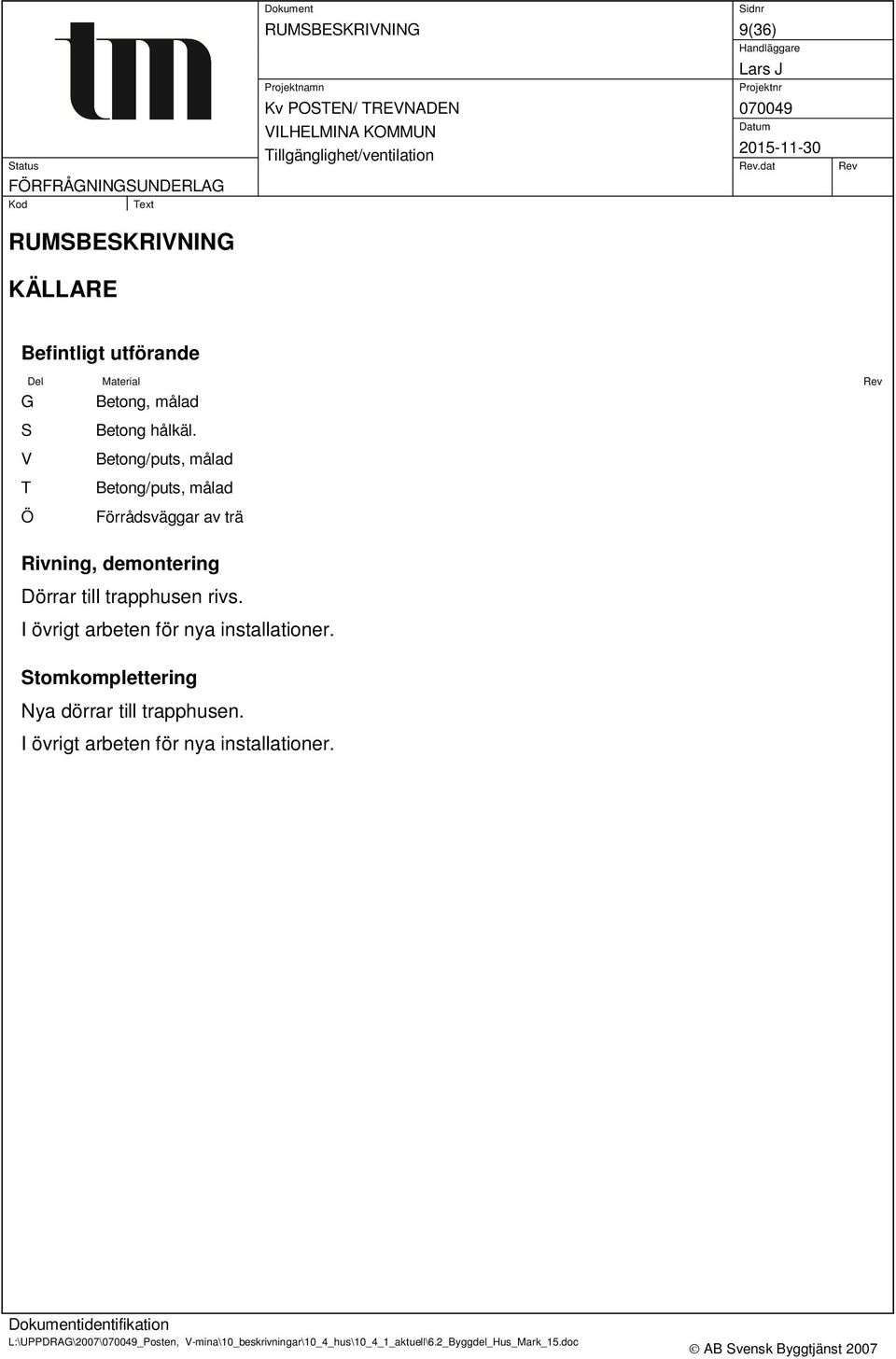

9 RUMSBESKRIVNING 9(36) RUMSBESKRIVNING KÄLLARE Befintligt utförande Del Material Rev G Betong, målad S V T Ö Betong hålkäl. Betong/puts, målad Betong/puts, målad Förrådsväggar av trä Rivning, demontering Dörrar till trapphusen rivs. I övrigt arbeten för nya installationer. Stomkomplettering Nya dörrar till trapphusen. I övrigt arbeten för nya installationer. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

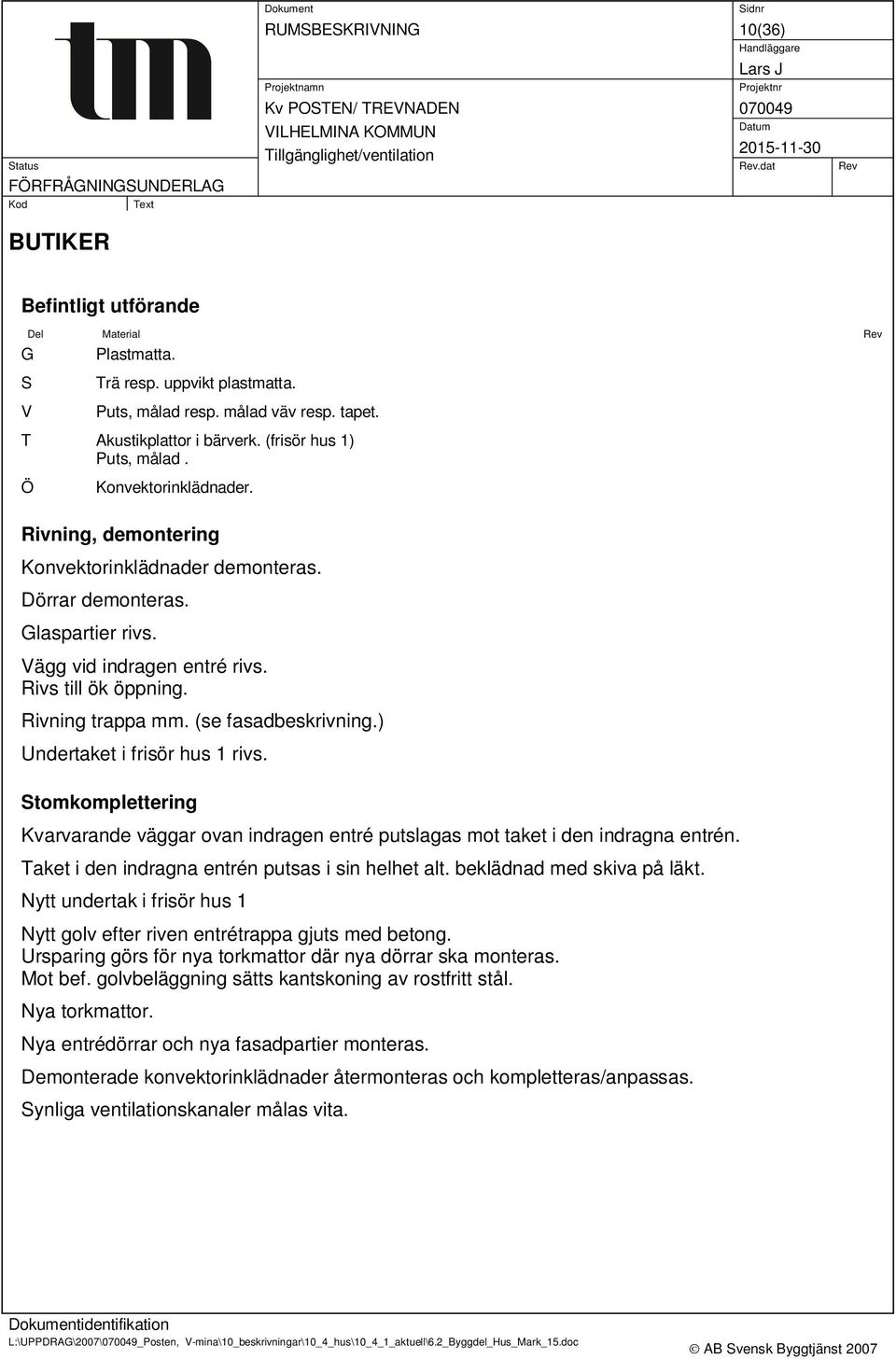

10 RUMSBESKRIVNING 10(36) BUTIKER Befintligt utförande Del Material Rev G Plastmatta. S V Trä resp. uppvikt plastmatta. Puts, målad resp. målad väv resp. tapet. T Akustikplattor i bärverk. (frisör hus 1) Puts, målad. Ö Konvektorinklädnader. Rivning, demontering Konvektorinklädnader demonteras. Dörrar demonteras. Glaspartier rivs. Vägg vid indragen entré rivs. Rivs till ök öppning. Rivning trappa mm. (se fasadbeskrivning.) Undertaket i frisör hus 1 rivs. Stomkomplettering Kvarvarande väggar ovan indragen entré putslagas mot taket i den indragna entrén. Taket i den indragna entrén putsas i sin helhet alt. beklädnad med skiva på läkt. Nytt undertak i frisör hus 1 Nytt golv efter riven entrétrappa gjuts med betong. Ursparing görs för nya torkmattor där nya dörrar ska monteras. Mot bef. golvbeläggning sätts kantskoning av rostfritt stål. Nya torkmattor. Nya entrédörrar och nya fasadpartier monteras. Demonterade konvektorinklädnader återmonteras och kompletteras/anpassas. Synliga ventilationskanaler målas vita. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

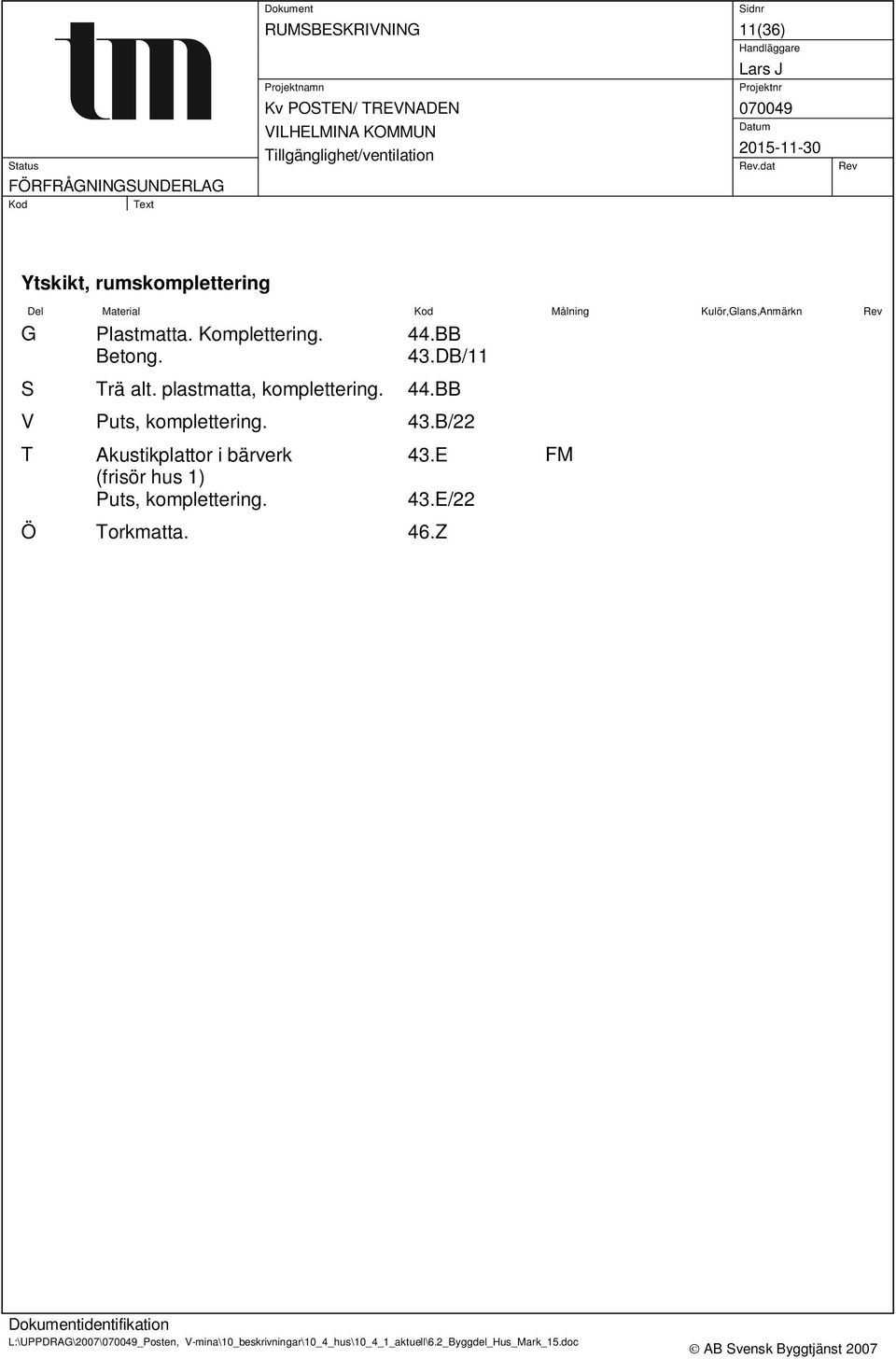

11 RUMSBESKRIVNING 11(36) Ytskikt, rumskomplettering Del Material Målning Kulör,Glans,Anmärkn Rev G S Plastmatta. Komplettering. Betong. 44.BB 43.DB/11 Trä alt. plastmatta, komplettering. 44.BB V Puts, komplettering. 43.B/22 T Akustikplattor i bärverk (frisör hus 1) Puts, komplettering. 43.E 43.E/22 Ö Torkmatta. 46.Z FM L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

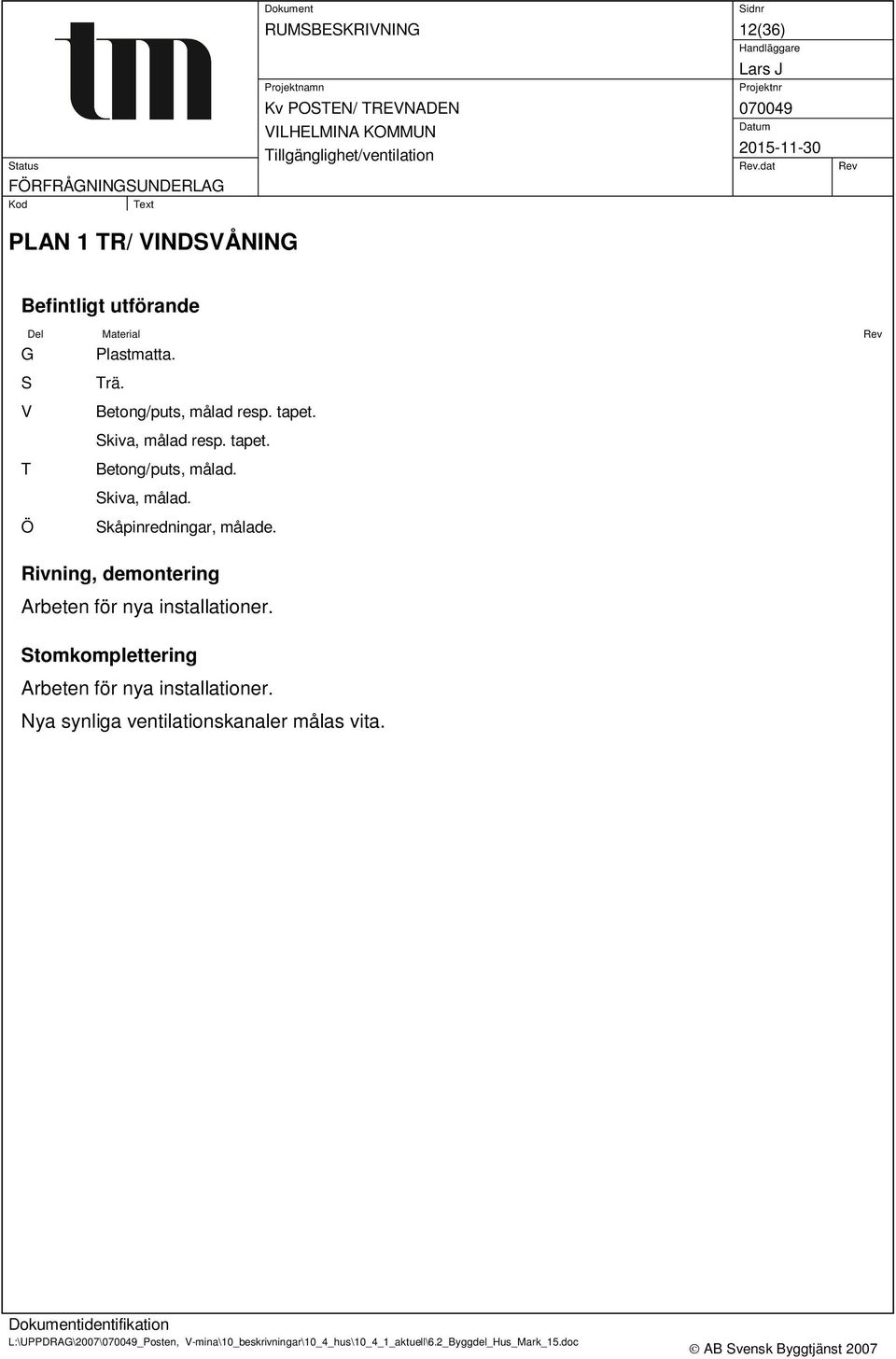

12 RUMSBESKRIVNING 12(36) PLAN 1 TR/ VINDSVÅNING Befintligt utförande Del Material Rev G Plastmatta. S V T Ö Trä. Betong/puts, målad resp. tapet. Skiva, målad resp. tapet. Betong/puts, målad. Skiva, målad. Skåpinredningar, målade. Rivning, demontering Arbeten för nya installationer. Stomkomplettering Arbeten för nya installationer. Nya synliga ventilationskanaler målas vita. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

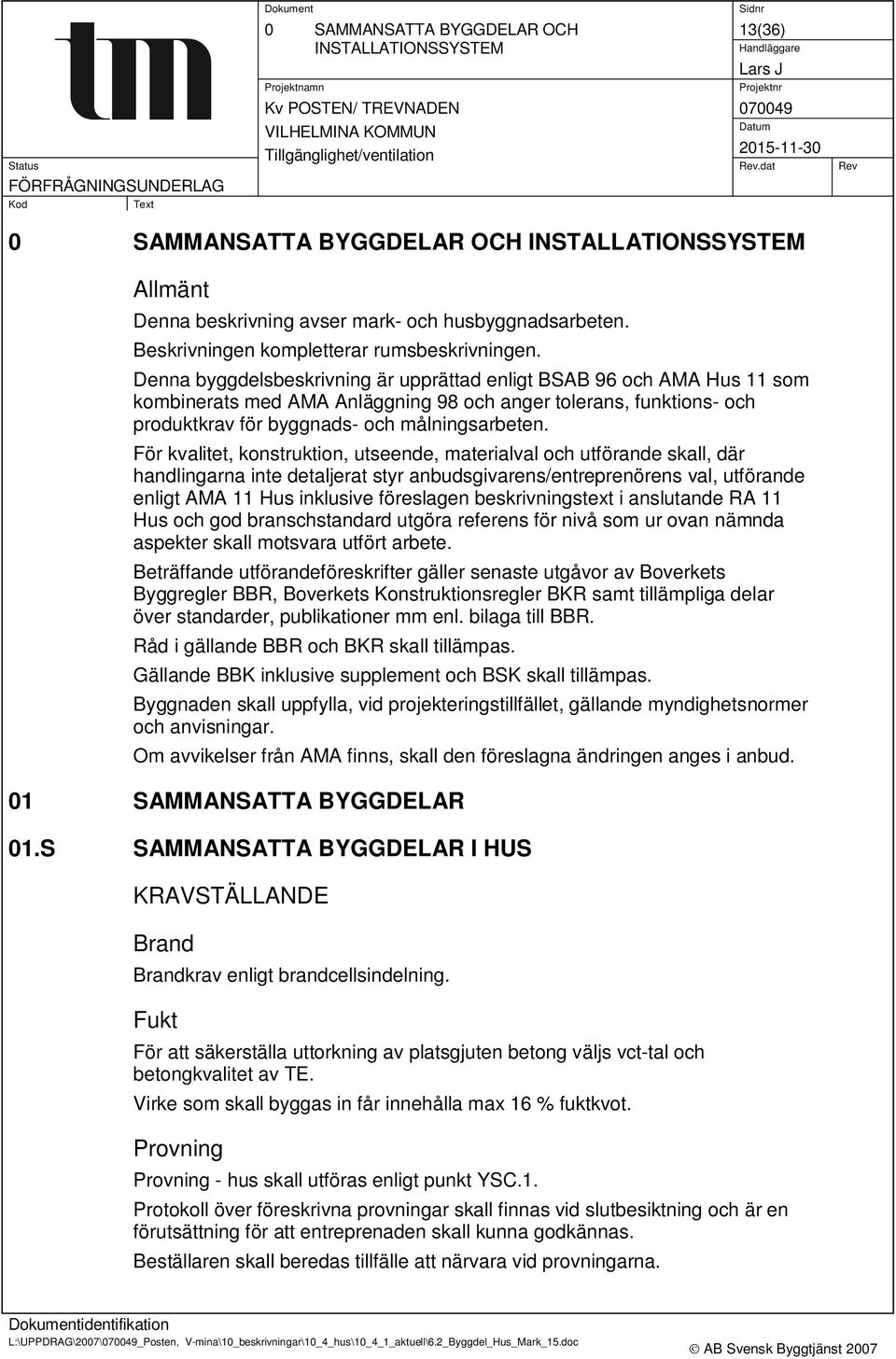

13 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 13(36) 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM Allmänt Denna beskrivning avser mark- och husbyggnadsarbeten. Beskrivningen kompletterar rumsbeskrivningen. Denna byggdelsbeskrivning är upprättad enligt BSAB 96 och AMA Hus 11 som kombinerats med AMA Anläggning 98 och anger tolerans, funktions- och produktkrav för byggnads- och målningsarbeten. För kvalitet, konstruktion, utseende, materialval och utförande skall, där handlingarna inte detaljerat styr anbudsgivarens/entreprenörens val, utförande enligt AMA 11 Hus inklusive föreslagen beskrivningstext i anslutande RA 11 Hus och god branschstandard utgöra referens för nivå som ur ovan nämnda aspekter skall motsvara utfört arbete. Beträffande utförandeföreskrifter gäller senaste utgåvor av Boverkets Byggregler BBR, Boverkets Konstruktionsregler BKR samt tillämpliga delar över standarder, publikationer mm enl. bilaga till BBR. Råd i gällande BBR och BKR skall tillämpas. Gällande BBK inklusive supplement och BSK skall tillämpas. Byggnaden skall uppfylla, vid projekteringstillfället, gällande myndighetsnormer och anvisningar. Om avvikelser från AMA finns, skall den föreslagna ändringen anges i anbud. 01 SAMMANSATTA BYGGDELAR 01.S SAMMANSATTA BYGGDELAR I HUS KRAVSTÄLLANDE Brand Brandkrav enligt brandcellsindelning. Fukt För att säkerställa uttorkning av platsgjuten betong väljs vct-tal och betongkvalitet av TE. Virke som skall byggas in får innehålla max 16 % fuktkvot. Provning Provning - hus skall utföras enligt punkt YSC.1. Protokoll över föreskrivna provningar skall finnas vid slutbesiktning och är en förutsättning för att entreprenaden skall kunna godkännas. Beställaren skall beredas tillfälle att närvara vid provningarna. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

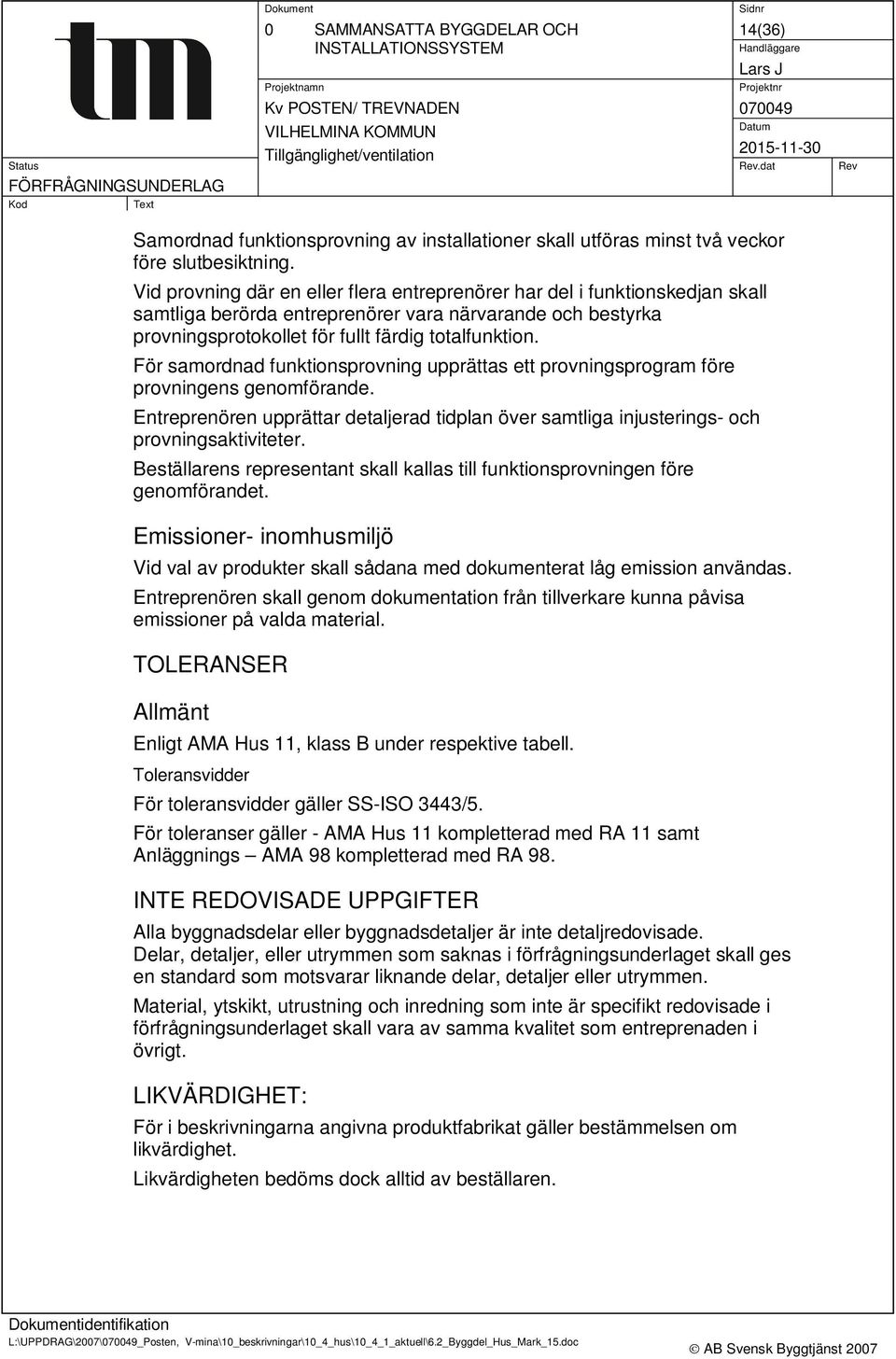

14 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 14(36) Samordnad funktionsprovning av installationer skall utföras minst två veckor före slutbesiktning. Vid provning där en eller flera entreprenörer har del i funktionskedjan skall samtliga berörda entreprenörer vara närvarande och bestyrka provningsprotokollet för fullt färdig totalfunktion. För samordnad funktionsprovning upprättas ett provningsprogram före provningens genomförande. Entreprenören upprättar detaljerad tidplan över samtliga injusterings- och provningsaktiviteter. Beställarens representant skall kallas till funktionsprovningen före genomförandet. Emissioner- inomhusmiljö Vid val av produkter skall sådana med dokumenterat låg emission användas. Entreprenören skall genom dokumentation från tillverkare kunna påvisa emissioner på valda material. TOLERANSER Allmänt Enligt AMA Hus 11, klass B under respektive tabell. Toleransvidder För toleransvidder gäller SS-ISO 3443/5. För toleranser gäller - AMA Hus 11 kompletterad med RA 11 samt Anläggnings AMA 98 kompletterad med RA 98. INTE REDOVISADE UPPGIFTER Alla byggnadsdelar eller byggnadsdetaljer är inte detaljredovisade. Delar, detaljer, eller utrymmen som saknas i förfrågningsunderlaget skall ges en standard som motsvarar liknande delar, detaljer eller utrymmen. Material, ytskikt, utrustning och inredning som inte är specifikt redovisade i förfrågningsunderlaget skall vara av samma kvalitet som entreprenaden i övrigt. LIKVÄRDIGHET: För i beskrivningarna angivna produktfabrikat gäller bestämmelsen om likvärdighet. Likvärdigheten bedöms dock alltid av beställaren. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

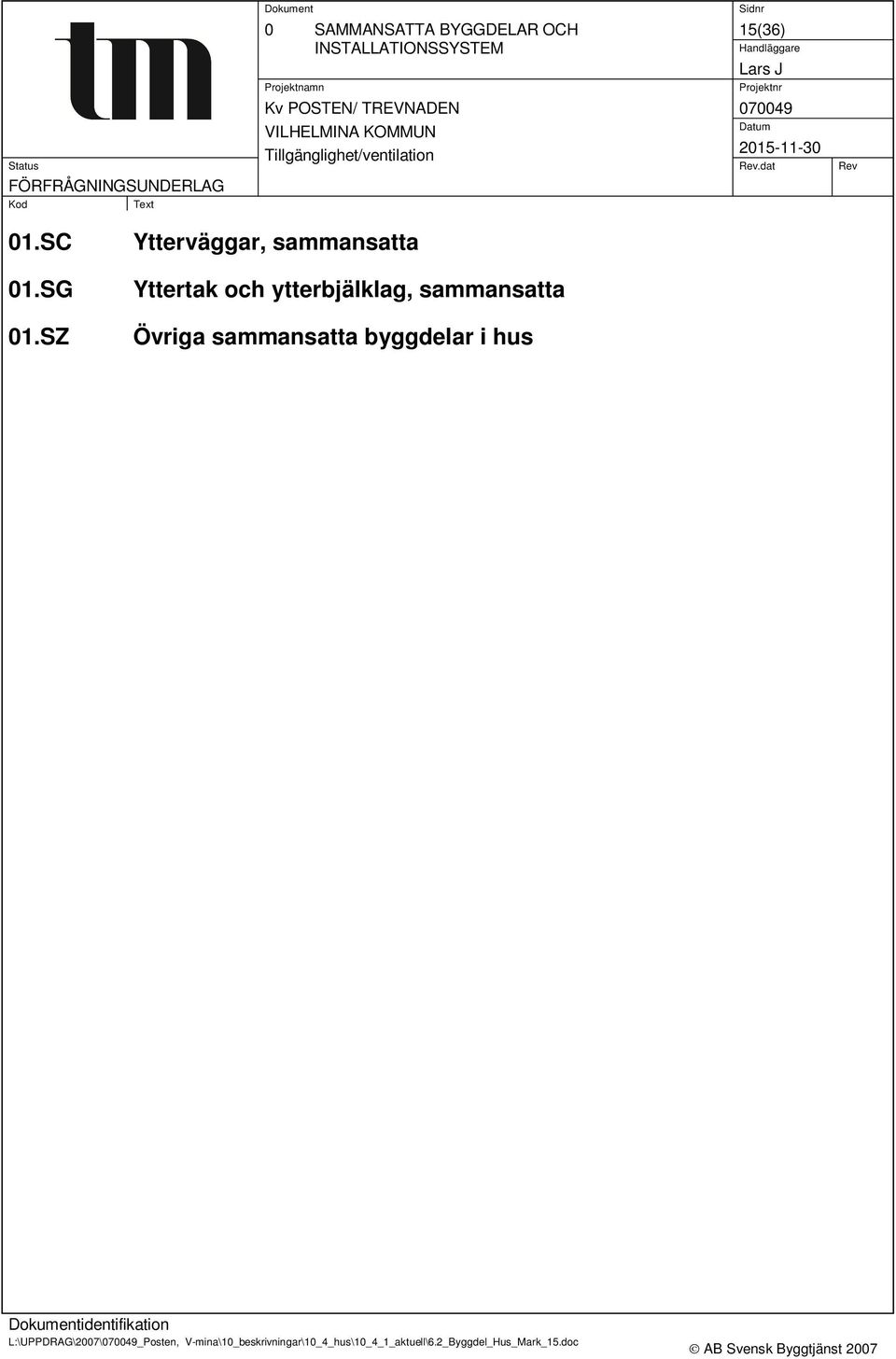

15 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 15(36) 01.SC 01.SG 01.SZ Ytterväggar, sammansatta Yttertak och ytterbjälklag, sammansatta Övriga sammansatta byggdelar i hus L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

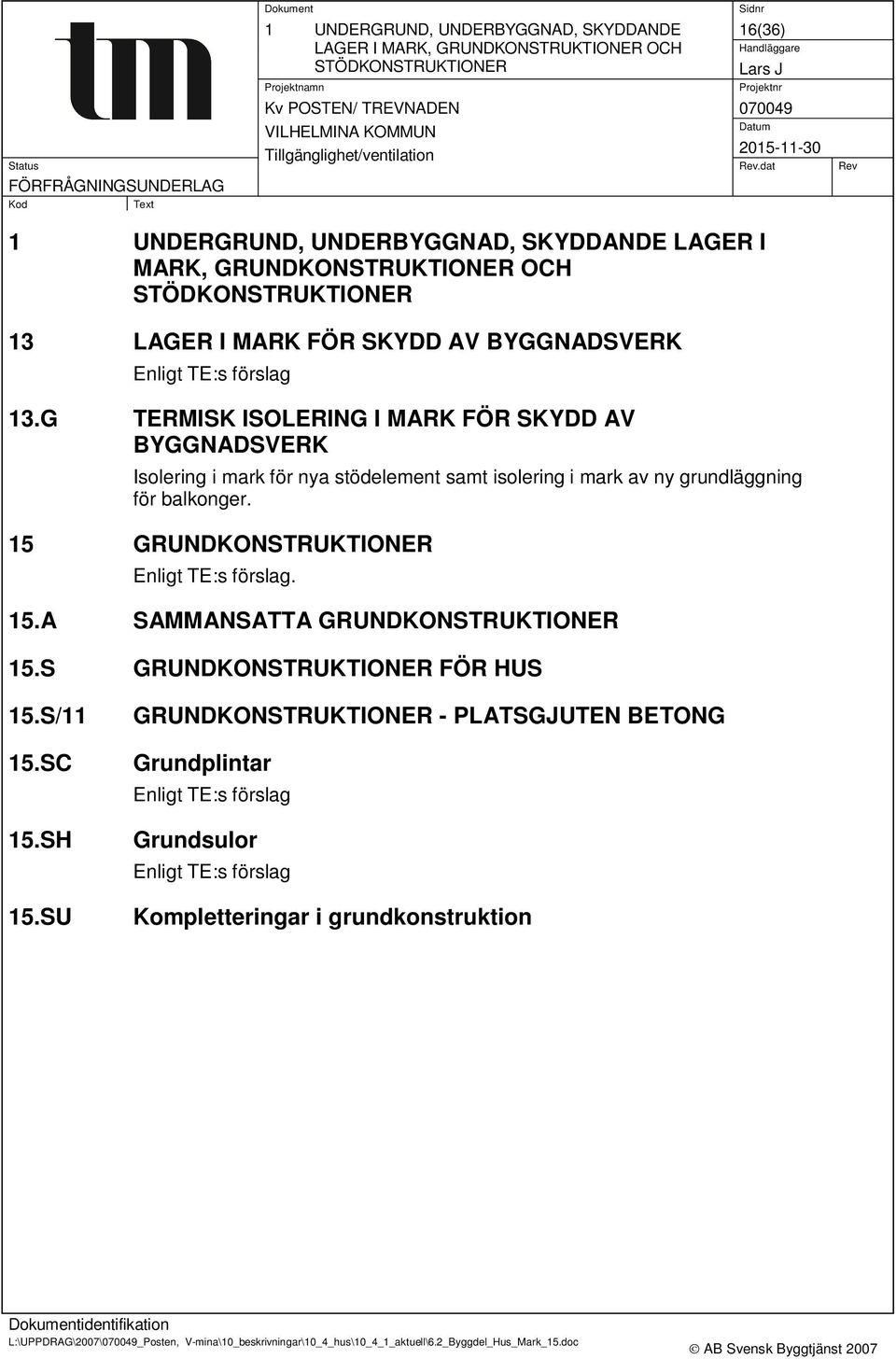

16 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 16(36) 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 13 LAGER I MARK FÖR SKYDD AV BYGGNADSVERK Enligt TE:s förslag 13.G TERMISK ISOLERING I MARK FÖR SKYDD AV BYGGNADSVERK Isolering i mark för nya stödelement samt isolering i mark av ny grundläggning för balkonger. 15 GRUNDKONSTRUKTIONER Enligt TE:s förslag. 15.A SAMMANSATTA GRUNDKONSTRUKTIONER 15.S GRUNDKONSTRUKTIONER FÖR HUS 15.S/11 15.SC 15.SH 15.SU GRUNDKONSTRUKTIONER - PLATSGJUTEN BETONG Grundplintar Enligt TE:s förslag Grundsulor Enligt TE:s förslag Kompletteringar i grundkonstruktion L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

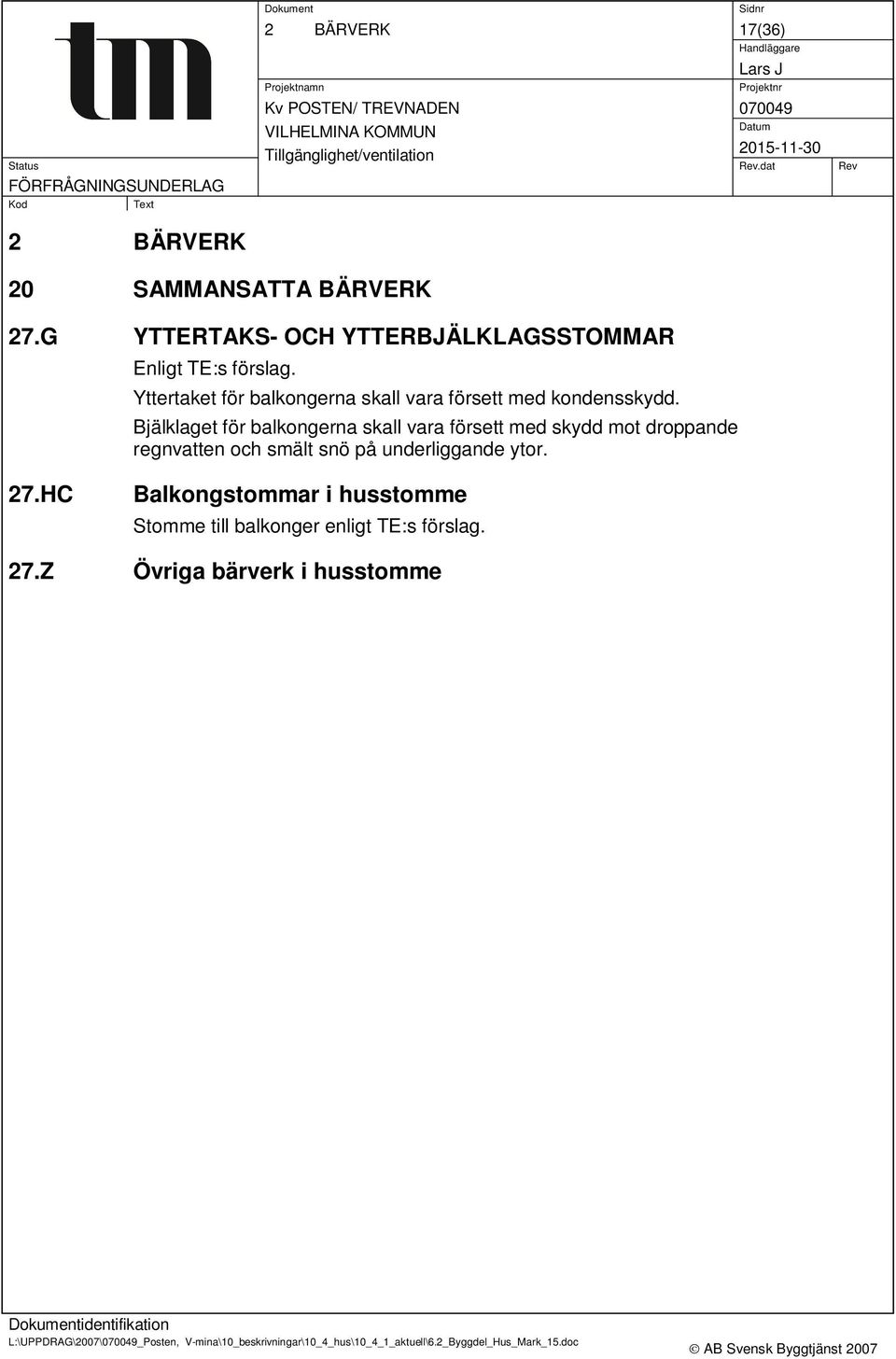

17 2 BÄRVERK 17(36) 2 BÄRVERK 20 SAMMANSATTA BÄRVERK 27.G YTTERTAKS- OCH YTTERBJÄLKLAGSSTOMMAR Enligt TE:s förslag. Yttertaket för balkongerna skall vara försett med kondensskydd. Bjälklaget för balkongerna skall vara försett med skydd mot droppande regnvatten och smält snö på underliggande ytor. 27.HC Balkongstommar i husstomme Stomme till balkonger enligt TE:s förslag. 27.Z Övriga bärverk i husstomme L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

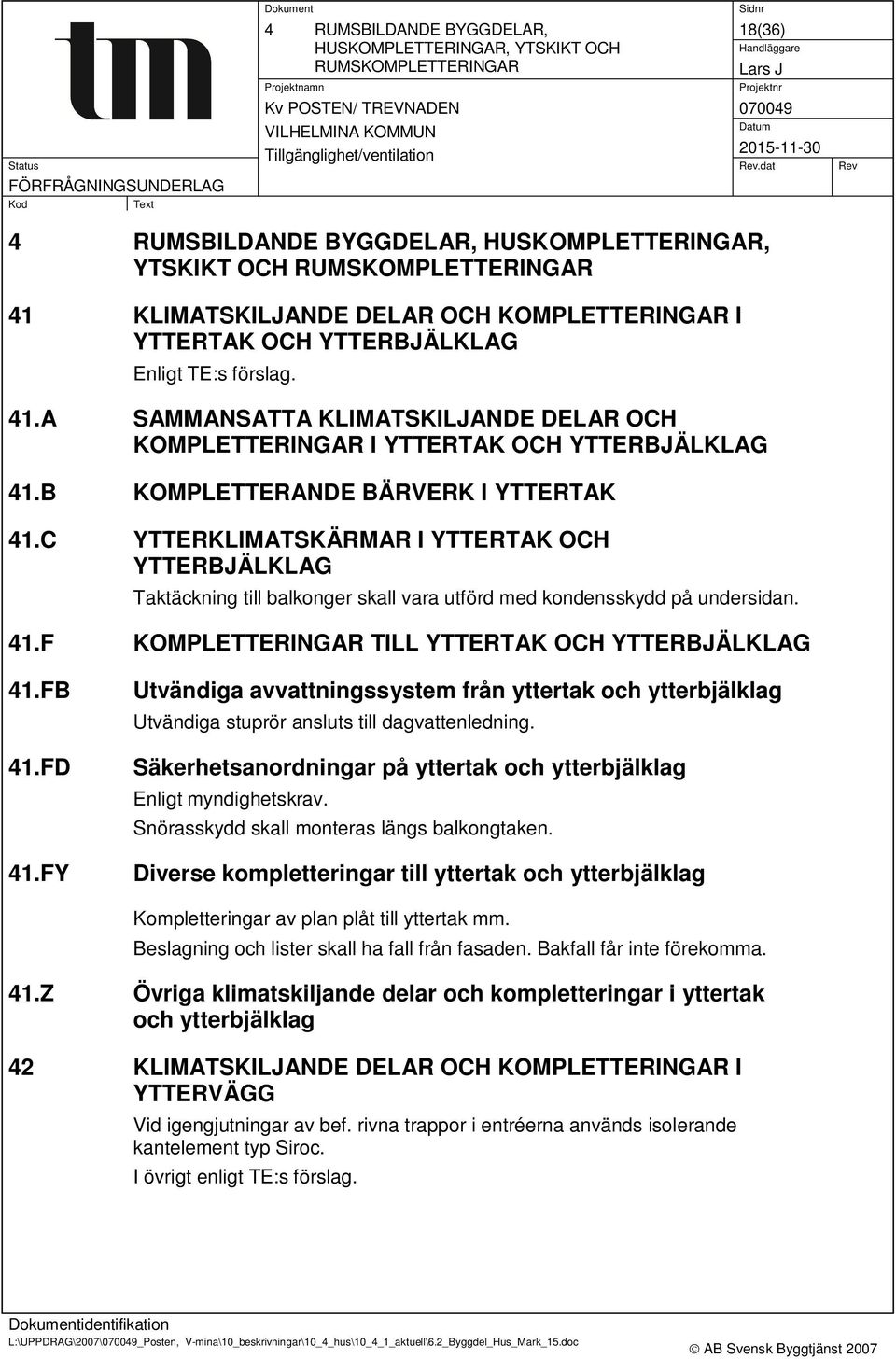

18 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 18(36) 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG Enligt TE:s förslag. 41.A SAMMANSATTA KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 41.B KOMPLETTERANDE BÄRVERK I YTTERTAK 41.C YTTERKLIMATSKÄRMAR I YTTERTAK OCH YTTERBJÄLKLAG Taktäckning till balkonger skall vara utförd med kondensskydd på undersidan. 41.F KOMPLETTERINGAR TILL YTTERTAK OCH YTTERBJÄLKLAG 41.FB 41.FD 41.FY Utvändiga avvattningssystem från yttertak och ytterbjälklag Utvändiga stuprör ansluts till dagvattenledning. Säkerhetsanordningar på yttertak och ytterbjälklag Enligt myndighetskrav. Snörasskydd skall monteras längs balkongtaken. Diverse kompletteringar till yttertak och ytterbjälklag Kompletteringar av plan plåt till yttertak mm. Beslagning och lister skall ha fall från fasaden. Bakfall får inte förekomma. 41.Z Övriga klimatskiljande delar och kompletteringar i yttertak och ytterbjälklag 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG Vid igengjutningar av bef. rivna trappor i entréerna används isolerande kantelement typ Siroc. I övrigt enligt TE:s förslag. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

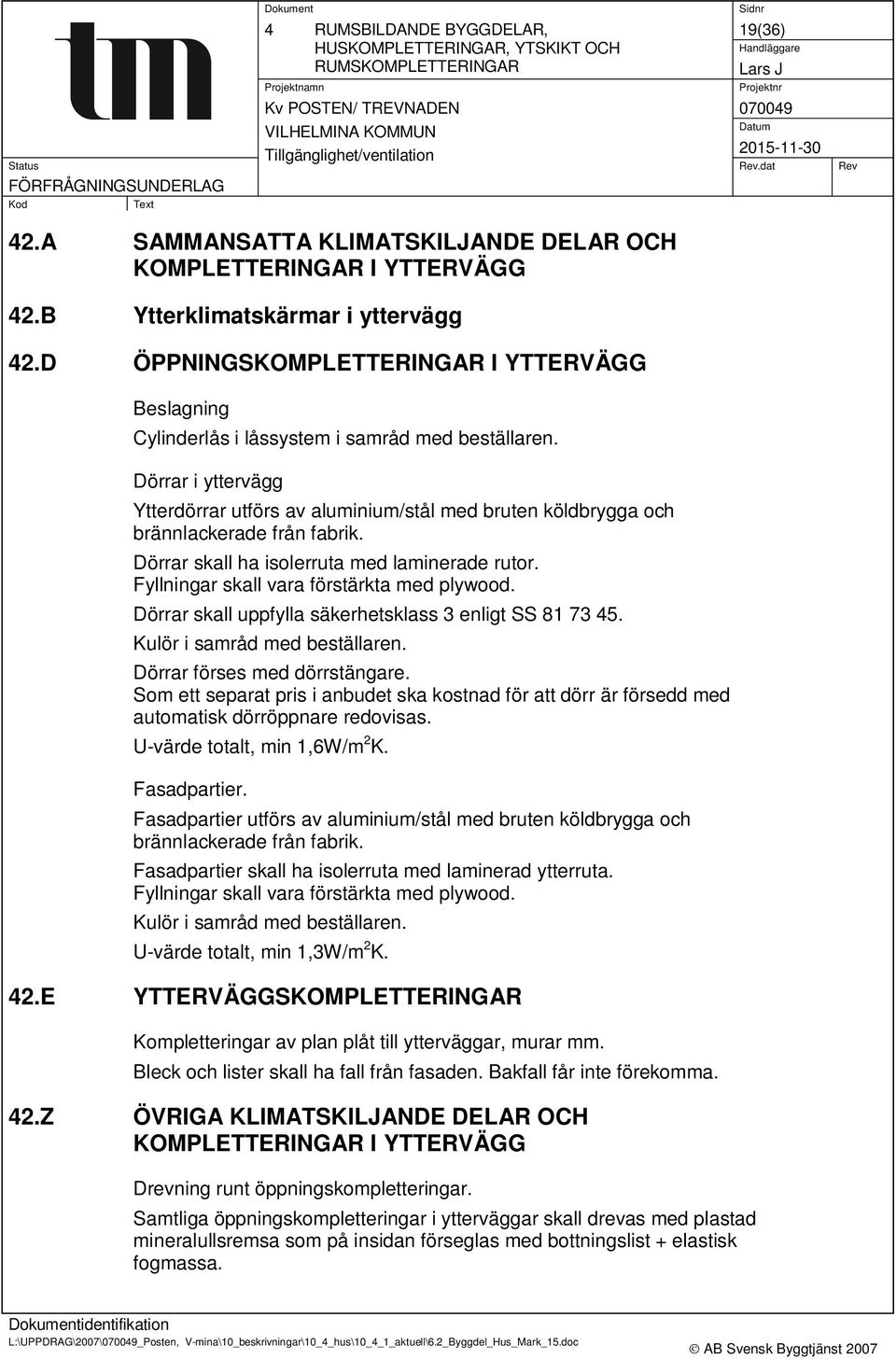

19 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 19(36) 42.A SAMMANSATTA KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 42.B Ytterklimatskärmar i yttervägg 42.D ÖPPNINGSKOMPLETTERINGAR I YTTERVÄGG Beslagning Cylinderlås i låssystem i samråd med beställaren. Dörrar i yttervägg Ytterdörrar utförs av aluminium/stål med bruten köldbrygga och brännlackerade från fabrik. Dörrar skall ha isolerruta med laminerade rutor. Fyllningar skall vara förstärkta med plywood. Dörrar skall uppfylla säkerhetsklass 3 enligt SS Kulör i samråd med beställaren. Dörrar förses med dörrstängare. Som ett separat pris i anbudet ska kostnad för att dörr är försedd med automatisk dörröppnare redovisas. U-värde totalt, min 1,6W/m 2 K. Fasadpartier. Fasadpartier utförs av aluminium/stål med bruten köldbrygga och brännlackerade från fabrik. Fasadpartier skall ha isolerruta med laminerad ytterruta. Fyllningar skall vara förstärkta med plywood. Kulör i samråd med beställaren. U-värde totalt, min 1,3W/m 2 K. 42.E YTTERVÄGGSKOMPLETTERINGAR Kompletteringar av plan plåt till ytterväggar, murar mm. Bleck och lister skall ha fall från fasaden. Bakfall får inte förekomma. 42.Z ÖVRIGA KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG Drevning runt öppningskompletteringar. Samtliga öppningskompletteringar i ytterväggar skall drevas med plastad mineralullsremsa som på insidan förseglas med bottningslist + elastisk fogmassa. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

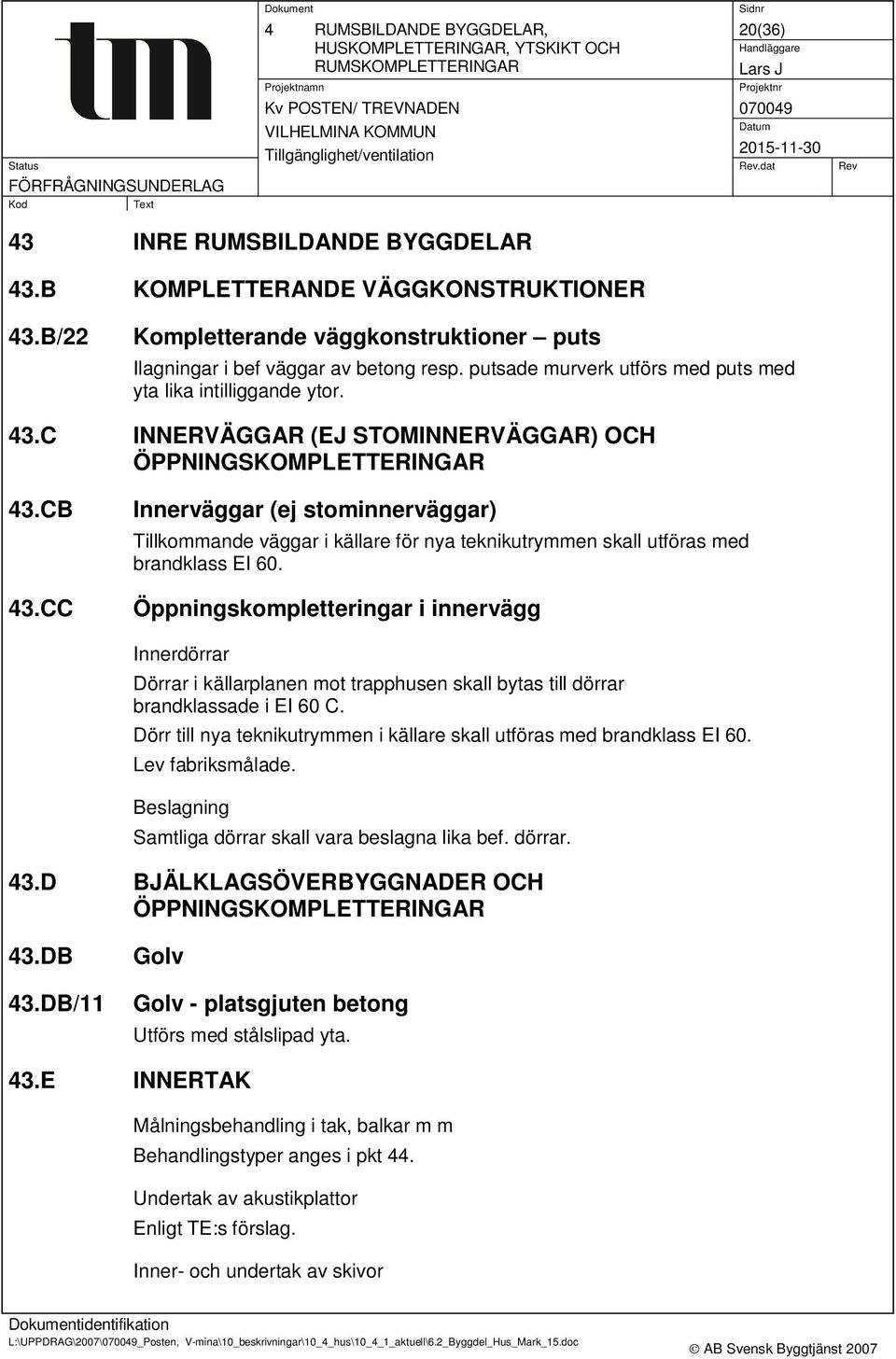

20 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 20(36) 43 INRE RUMSBILDANDE BYGGDELAR 43.B KOMPLETTERANDE VÄGGKONSTRUKTIONER 43.B/22 Kompletterande väggkonstruktioner puts Ilagningar i bef väggar av betong resp. putsade murverk utförs med puts med yta lika intilliggande ytor. 43.C INNERVÄGGAR (EJ STOMINNERVÄGGAR) OCH ÖPPNINGSKOMPLETTERINGAR 43.CB 43.CC Innerväggar (ej stominnerväggar) Tillkommande väggar i källare för nya teknikutrymmen skall utföras med brandklass EI 60. Öppningskompletteringar i innervägg Innerdörrar Dörrar i källarplanen mot trapphusen skall bytas till dörrar brandklassade i EI 60 C. Dörr till nya teknikutrymmen i källare skall utföras med brandklass EI 60. Lev fabriksmålade. Beslagning Samtliga dörrar skall vara beslagna lika bef. dörrar. 43.D BJÄLKLAGSÖVERBYGGNADER OCH ÖPPNINGSKOMPLETTERINGAR 43.DB Golv 43.DB/11 Golv - platsgjuten betong Utförs med stålslipad yta. 43.E INNERTAK Målningsbehandling i tak, balkar m m Behandlingstyper anges i pkt 44. Undertak av akustikplattor Enligt TE:s förslag. Inner- och undertak av skivor L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

21 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 21(36) Enligt TE:s förslag. 43.E/22 Innertak - puts Toleranser Putsade innertak skall uppfylla kraven för klass B enligt tabell 43.E/LBS-1. Ilagningar i bef tak av betong utförs med puts med yta lika intilliggande ytor. 43.E/40 Innertak - skivor och regelverk 43.Z ÖVRIGA INRE RUMSBILDANDE BYGGDELAR 44 INVÄNDIGA YTSKIKT Sammansatta delar Målning Stor vikt ska läggas vid effektiv rengöring av ytor och en omsorgsfullt utförd underbehandling. Alkaliska rester efter färgborttagning skall neutraliseras. Förbehandling får inte utföras med öppen låga. Rostiga stålytor skall efter rengöring underbehandlas med alkydfärg. Mögelskadade ytor bestrykes med fungicid före målningsbehandling. Missfärgningar på vägg och i tak isoleras före målningsbehandling med shellack eller likv. I utrymmen där elektrisk utrustning skall monteras skall målning utföras innan den elektriska utrustningen monteras. Om smygar är infodrade, skall de räknas och behandlas som snickerier. Smygar, som behandlas med annat färgmaterial än väggen, skall läggas ut 15 mm runt hörn. Behandlingstyper Definition av ytskiktsklasser enl. nedan är hämtade ur färginstitutets referensytor måleri utgåva För tidigare målade ytors kondition avgör anbudsgivaren om ytan är oskadad, sliten, har svag vidhäftning etc. och väljer behandlingskod efter den ytskiktsklass som angetts. För butikslokalerna gäller: Klass 2. Normal målningsstandard Ytan skall vara jämn och homogen där dock någon mindre insjunkning i underlaget är tillåten, men utan defekter från applicering. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

22 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 22(36) För källarlokalrena gäller: Klass 4. Låg målningsstandard Ytan skall ha jämn täckning till underlaget men i övrigt utan krav på ytjämnhet. Färgsättning TE upprättar förslag i samråd med B. Färgsättning skall godkännas av B innan utförande. 44.B YTSKIKT PÅ GOLV OCH TRAPPOR 44.BB Ytskikt på golv Golvbeläggningar av plastmattor Plastmattor skall vara homogena och uppfylla fordringar enligt produktstandard EN 649, klass 34. Tjocklek 2,0 mm. Ytskikt och fyllmedel skall vara av sådan kvalitet att torrpolering utan vax eller polish är möjlig I rum med golvbrunn skall plastmatta utföras enligt Säkra våtrum, råd och anvisningar senaste utgåvan utgiven av GVK. Golvläggning skall utföras av GVK-auktoriserat företag. Svetstråd skall vara anpassad till mattkulör. Golvbeläggningar av tunnskikt. Det nya betonggolvet i entréer under torkmattor utförs med tunnskiktsbeläggning av typ Peran. 44.C YTSKIKT PÅ VÄGGAR Målningsbehandling väggar, balkar, pelare mm Innan arbetet påbörjas skall till beställaren i ett exemplar överlämnas en förteckning över de målningsmaterial, som entreprenören har för avsikt att använda. Förteckningen skall godkännas av beställaren före arbetets igångsättning. Lim Lim skall vara vattenbeständigt, mögelresistent och avpassat till underlag och målningsmaterial. Väv Väv skall vara väv lika befintliga intilliggande ytor. Vid ilagning av befintliga väggar används glasfiberväv lika bef. Klister till väv skall vara anpassat till förekommande underlag och till typ av utrymme. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

23 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 23(36) Foder och lister Foder-, täck-, smyg- och taklister skall utföras av furu och färdigbehandlad från fabrik. Salningslister skall vara av MDF-board och färdigmålad från fabrik. 44.D YTSKIKT PÅ INNERTAK Se rumsbeskrivning och under pkt 44.C och 43.E. 44.Z ÖVRIGA INVÄNDIGA YTSKIKT 45 HUSKOMPLETTERINGAR 45.B UTVÄNDIGA HUSKOMPLETTERINGAR Balkongräcken Räcken till balkonger skall vara med fyllningar av skivbeklädnad med stomme och lister av aluminium. Utförs i samråd med beställaren. Skrapgaller Utanför entréer placeras skrapgaller. Skrapgaller skall vara typ Kåbe pressgaller. Monteras i ramar. 45.C INVÄNDIGA HUSKOMPLETTERINGAR 46 RUMSKOMPLETTERINGAR 46.Z ÖVRIGA RUMSKOMPLETTERINGAR Torkmattor i entréerna i butiker skall vara av typ Kåbex ringgummimatta i specialformat. Mot angränsande golvytor monteras kantskoningar av rostfritt stål. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

24 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 24(36) B BB BBB BBB.1 BBB.3 BBB.4 BBD BBD.13 BBD.4 BBE BBE.2 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden mm Geoteknisk undersökning är ej utförd. Området för planerade åtgärder består i dag av en befintlig asfaltyta. Befintliga anläggningar m m Entreprenören skall i god tid före arbetets påbörjande begära utsättning av befintliga ledningar inom arbetsområdet. Entreprenören kontaktar berörda ledningsägare. Det åligger entreprenören att bereda kör- och gångtrafik samt god framkomlighet för utryckningsfordon till samtliga befintliga byggnader under hela byggnadstiden samt att vidta nödvändiga skyddsåtgärder. Utförda undersökningar av hus Följande undersökningar är utförda: Miljöinventering enl. handling 6.5. OBS. Denna inventering gäller i princip även för hus 2. INMÄTNINGAR Inmätning av ledningar Alla nya markförlagda ledningar skall mätas in för relationshandling i kommunens koordinat- och höjdsystem. Inmätning av hus Det åligger entreprenören att utföra de inmätningar och avvägningar som erfordras för arbetenas färdigställande enligt förfrågningsunderlaget. UTSÄTTNINGAR Utsättning för uppförande av hus All utsättning för hus och mark skall utföras av entreprenören. Det åligger entreprenören att i övrigt utföra de inmätningar och avvägningar som erfordras för arbetenas färdigställande enligt förfrågningsunderlaget. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

25 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 25(36) BD BDS BE SANERINGSARBETEN Förekomst av varor vilka enligt Avfallsförordningen klassas som farligt avfall framgår av Miljöinventering 6.5. Förekomst av övriga ämnen som kan kräva särskilda skyddsåtgärder för saneringspersonalen framgår av Miljöinventering 6.5. SANERINGSARBETEN FÖR HUS FLYTTNING, DEMONTERING OCH RIVNING Asbest Vid rivning av asbesthaltigt material skall Arbetarskyddsstyrelsens föreskrifter AFS 1986:22, (1990:4) beaktas. Anbudsgivare är skyldig att på plats förvissa sig om rivnings- och demonteringsarbetenas omfattning utifrån handlingar ingående i förfrågningsunderlaget. BEC BEC.41 BEC.411 BEC.412 DEMONTERING Demontering av hus för återanvändning Demontering av hus för uppläggning i upplag Upplagsplats inom Vilhelmina tätort för demonterat material som är beställarens egendom anvisas av beställaren. Material som skall förbli beställarens är: o o o o entrédörrar. markiser. metallramp. trädäck. Övrigt material blir entreprenörens egendom och skall borttransporteras på hans bekostnad. Demontering av hus för återmontering Fasadskyltar skall demonteras för att återmonteras inom entreprenaden. Skyltarna skall återmonteras i samråd med beställaren och resp. hyresgäst. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

26 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 26(36) BED RIVNING Rivning skall utföras om selektiv rivning (rivningsmassor skall källsorteras) och ske med särskild miljöhänsyn. Det åvilar entreprenören att välja rivningsmetod som inte är miljöstörande. Alla erforderliga rivningsarbeten skall ingå i entreprenaden även om dessa inte är detaljerat beskrivna. Rivning skall utföras så att minsta möjliga åverkan sker utöver avsedd rivning. Inget material får brännas inom och närheten till arbetsområdet. Rivningsmaterial sorteras efter nedan angivna sorteringsgrupper: 1. Återanvändning (eget bruk eller försäljning). 2. Materialåtervinning. 3. Energiutvinning. 4. Deponering. Återvinning av rivningsmaterialet innebär att nya råvaror utvinns ur det gamla byggnadsmaterialet till exempel genom krossning, smältning eller fragmentering. Energiutvinning avser avfallsförbränning eller deponiutvinning, dvs. avfallsbehandling ur vilken energi kan utvinnas. Deponering är till för avfall som inte kan återanvändas eller återvinnas, inte har energimässigt eller ekonomiskt värde eller farligt avfall. Farligt avfall är benämningen på sådant avfall som beskrivs i förordningen om farligt avfall. Detta skall källsorteras och specialbehandlas. Det står entreprenören fritt att välja åtgärdsgrupp högre upp i listan om möjlighet finnes, detta gäller dock inte för farligt avfall. Entreprenören skall upprätta en kontrollplan där redovisning sker över omhändertagandet av olika material från arbetsplats till slutstation. Detta innebär att entreprenören är ansvarig för att materialet åtgärdas enligt denna plan och till dess han har ett intyg på att de är omhändertagna. Kvitton från anläggningar, som har tagit emot rivningsavfallet, skall lämnas till beställaren. På kvitto skall tydligt framgå: Hämtställe, datum, transportör, mottagningsstation, typ av avfall samt mängd. Avfallsdepåer och återvinningsanläggningar: Mottagaren av material för återvinning samt omhändertagande av farligt avfall skall vara auktoriserad sopanläggning, behandlingsanläggning eller återvinningsstation. För återvinning av material skall återvinningsstation som har avtal med respektive tillverkare väljas i första hand. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

27 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 27(36) BED.1 Rivning av anläggning Rivning av hårdgjorda ytor/ledningar TE ska riva erforderliga hårdgjorda ytor samt ledningar som tas ur drift samt svara för efterföljande erforderlig packning. Skarp avgränsning mellan riven och kvarvarande yta skall erhållas (sågning). BED.4 BEE BEE.41 Rivning av hus Delar av bef hus rivs. HÅLTAGNING Håltagning i befintligt hus L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

28 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 28(36) C CBB CBB.1 CBB.2 CBB.3 CBB.5 CBB.54 CEB TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M JORDSCHAKT I samband med schakt skall terrassytan noga kontrolleras så att inga dåliga gamla fyllningar kvarlämnas i terrassen. För bearbetad yta kan antas schaktbarhetsklass 3-4 enligt klassificeringssystem -85 (BFR-rapport R130:1985). Jordschakt för väg, plan od samt vegetationsyta Jordschakt för byggnad Schaktbotten skall besiktas av beställaren. Jordens relativa fasthet på och närmast under grundläggningsnivån skall kontrolleras. Jordschakt för ledning Avser jordschakt för flyttning av befintliga ledningar samt nya regn- och dagvattenledningar inkl. nya brunnar. Jordschakt för bro, brygga, kaj, kassun o d Jordschakt för mur, trappa o d Jordens relativa fasthet på och närmast under grundläggningsnivån skall kontrolleras. FYLLNING FÖR VÄG, BYGGNAD, BRO M M Alla fyllnadsmassor skall väljas och utföras i enlighet med Anläggnings AMA 98. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

29 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 29(36) CEB.1 CEB.4 CEC CEC.2 CEC.3 CEC.4 CEF CEG Fyllning för väg, plan o d samt vegetationsyta Fyllning för grundläggning av bro, mur, brygga, kaj, kassun m m FYLLNING FÖR LEDNING, MAGASIN M M Fyllning för ledningsbädd Kringfyllning Resterande fyllning DRÄNERANDE LAGER OCH KAPILLÄRBRYTANDE LAGER MATERIALSKILJANDE LAGER FÖR VÄG, BYGGNAD, BRO M M AV JORD- OCH KROSSMATERIAL L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

30 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM 30(36) D DC DCC DCL DCL.12 DCL.2 DCL.21 DCG DD DDB MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM MARKÖVERBYGGNADER M M För nya överbyggnader framför byggnader gäller trafikklass GC. o o fri trafik lätt fordon vikt < 1,5 ton 7 ggr/vecka lätt varutransport axellast < 8 ton. För nya överbyggnader på innergården bakom byggnad 2 gäller trafikklass 0 o o o fri trafik lätt fordon vikt < 1,5 ton 10 ggr/dag lätt varutransport axellast < 8 ton. 7 ggr/vecka varutransport axellast < 10 ton. Terrassen förses med geotextil innan överbyggandslager påförs. BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D I anbudet skall redovisas vald asfaltbeläggning. ÖVERBYGGNADER FÖR VEGETATIONSYTOR Växtbädd typ 3 och 4, befintlig jord Förberedelser för sådd, plantering m m Jordförbättring av växtbädd MARKBELÄGGNINGAR AV GATSTEN, BETONGMARKPLATTOR, BETONGMARKSTEN, MARKTEGEL O D I anbudet skall redovisas vald beläggning av betongmarkplattor. VEGETATIONSYTOR, SÅDD OCH PLANTERING M M SÅDD, PLANTERING M M Växtbädden skall godkännas av beställaren innan plantering, sådd o d får utföras. Växtbädden för planteringsytor skall vara 400 mm djup. Växtbädden för gräsytor skall vara 100 mm djup. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

31 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM 31(36) DDB.11 Sådd DDB.111 Sådd av gräs DDB.2 DDB.21 DDD DDD.1 DE DEC DEC.2 DEF Plantering av plantskoleväxter Plantskoleväxter skall fylla fordringarna i Statens Jorbruksverks föreskrifter om trädgårdsväxter SJVFS 2002:48, saknummer T42 med aktuella tillägg, samt föreskrifter om skyddsåtgärder mot spridning av skadegörare, SJVFS 1995:94, saknummer T52, med aktuella tillägg. Växterna skall uppfylla fordringarna enligt Gröna näringens Riksorganisations "Kvalitetsregler för plantskoleväxter". Fram till plantering skall jordslaget växtmaterial vattnas. Kemisk ogräsbekämpning är inte tillåten. Plantering av buskar m m Buskar skall vara norsk brudspirea. Höjd 0,5 m. Planteras med s-mått på ca 1,0 m. FÄRDIGSTÄLLANDESKÖTSEL Färdigställandeskötsel av träd, buskar m m ANLÄGGNINGSKOMPLETTERINGAR KANTSTÖD Kantstöd av betong Kantstöd av betong skall uppfylla fordringar enligt SS-EN Kantstöd skall vara av samma typ som valda betongmarkplattor. Kantstöden sätts i betong med motstöd av betong. FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M Stödmurar skall vara prefabricerade L- eller T- murar. Den fria ytan på elementen skall vara med frilagd ballast. Hörn och korsningar utförs gerade. Typ redovisas i formulär till anbud. Trappor skall vara prefabricerade terrängtrappor av typ blocktrappa. Typ redovisas i formulär till anbud. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

32 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM 32(36) DEG DEK DEK.7 DG DGB.1 RÄCKEN, STÄNGSEL, STAKET, PLANK M M Räcken till trappor och ramper skall vara utförda av rör av varmförzinkat stål med en diameter av mm. FASTA UTRUSTNINGAR OCH UTSMYCKNINGAR I MARK FÖRTILLVERKADE FUNDAMENT FÖR FASTA UTRUSTNINGAR OCH UTSMYCKNINGAR I MARK I lägen för rabatter utförs fundament för framtida flaggstänger, 3 st/hus. Fundament skall vara av dimension som passar till en framtida flaggstång av 12 m längd. ÅTERSTÄLLNINGSARBETEN Överblivna massor skall avlägsnas och ianspråktagen mark återställas i enlighet med Anläggnings AMA 98. Återställande av väg, plan o d L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

33 P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 33(36) P PB APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I ANLÄGGNING Dagvatten från nya asfaltytor skall avledas till befintliga dagvattenledningar. Alla ledningar och brunnar för nytt dagvatten och takavvattning ingår i VSentreprenaden. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

34 Y MÄRKNING, PROVNING, DOKUMENTATION MM 34(36) Y YC YCD YS YSB.1 YSC.1 MÄRKNING, PROVNING, DOKUMENTATION MM ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION MM FÖR ANLÄGGNING RELATIONSHANDLINGAR FÖR ANLÄGGNING Alla i entreprenaden ingående ritningar och beskrivningar skall före slutbesiktning revideras och inlämnas som relationshandlingar till beställaren. Handlingarna skall innehålla följande: 1 omgång papperskopior samt dokumentation på cd-skiva. Cd-skivan skall vara gemensam för alla tekniker MÄRKNING, PROVNING, DOKUMENTATION M M I HUS Märkning i hus Provning i hus Provning av termisk isolering Följande konstruktioner skall termograferas: Anslutningar av nya fasadpartier och nya dörrar mot yttervägg. Termografering skall utföras som "Förenklad provning med värmekamera" enligt SS-EN Den som utför termograferingen skall vara ackrediterad av SWEDAC eller av motsvarande utländskt organ. Protokoll från termografering skall föreligga vid slutbesiktningen. YSC.2 YSD.1 YSK Injustering i hus Information till drift- och underhållspersonal för hus Entreprenören skall gå igenom drift- och underhållsinstruktioner med beställarens personal. Beställaren kallar till informationen. TEKNISK DOKUMENTATION FÖR HUS Bygghandlingar hus/mark Projektering under entreprenadtiden Projektering: Projekteringen skall utföras i Auto-CAD. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

35 Y MÄRKNING, PROVNING, DOKUMENTATION MM 35(36) YSK.2 Handlingar skall minst utföras i den omfattning som är nödvändig för arbetenas genomförande. Omfattning och detaljeringsgrad skall även följa de rekommendationer och förordningar som branschorganisationer upprättat: - Bygghandling 90, del 8, redovisning CAD. - ABK SKIF Administrativa rutiner för CAD-projektering. Uppgörelse och leveranstidplan för arbetshandlingar skall träffas innan beställningsskrivelsen undertecknas. Granskning av handlingar skall göras av beställaren enligt följande: 1. Daterade kopior av bygghandlingar i en omgång skall översändas till beställarens projektledare. Med varje omgång skall även sändas kopia av gällande handlingsförteckning för berört teknikområde. 2. Tiden för granskning skall vara minst 5 arbetsdagar. 3. Beställarens kontaktman bekräftar granskningen med ett PM och med ett yttrande. 4. Entreprenören skall därefter inarbeta detta i handlingarna, datera dem samt märka den BYGGHANDLING 5. Beställaren skall därefter omgående skickas en omgång av dessa handlingar. 6. Samtliga handlingar skall under hela entreprenadtiden granskas och godkännas av BS innan de stämplas Bygghandling. Sådant godkännande fråntar dock inte TE: s totalentreprenad och funktionsansvar. Entreprenören är skyldig att fortlöpande på ritningar och övriga handlingar redovisa entreprenaden och de förändringar som görs, så att ritningar och övriga handlingar stämmer med utförandet. Arbete får inte påbörjas före det att bygghandling finns. Entreprenören tillhandahåller erforderliga undersökningar och prover beträffande material, vara eller arbete om inte på annat sätt kan styrkas att i förfrågningsunderlaget avsedd kvalitet uppfylls. Bygghandlingar för hus Entreprenören skall upprätta bygghandlingar för: o o o o o Entrédörrar. Fasadpartier. Prefabricerade betongelement. Balkonger. Balkongräcken. Ritningar skall utföras enligt SS ISO 6428 Ritningsregler-Fordringar för mikrofilmning - Allmänna ritningsprinciper. Leverans av bygghandlingar skall ske i 1 exemplar. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc

36 Y MÄRKNING, PROVNING, DOKUMENTATION MM 36(36) Leverans skall ske till beställaren. YSK.3 YSK.6 YSK.7 Relationshandlingar för hus Alla i entreprenaden ingående ritningar och beskrivningar skall före slutbesiktning revideras och inlämnas som relationshandlingar till beställaren. Handlingarna skall innehålla följande: 1 omgång papperskopior samt dokumentation på cd-skiva. Cd-skivan skall vara gemensam för alla tekniker. Driftinstruktioner för hus Entreprenören skall leverera instruktioner för drift och underhåll för: - Dörrar. - Dörrstängare. Två omgångar driftinstruktioner för samtliga i objektet ingående delar skall överlämnas till beställaren före slutbesiktningen. Alla instruktioner skall vara skrivna på svenska. Angivna beteckningar m m skall överensstämma med märkning på respektive installerad enhet. Instruktionerna skall vara överskådligt uppställda och insatta i pärmar. Entreprenören svarar även för att erforderlig muntlig information och anvisning meddelas beställarens driftpersonal före slutbesiktning som komplement till skriftliga instruktioner enligt ovan. Totalentreprenören samordnar drifts- och skötselinstruktionerna för samtliga entreprenörer. Underhållsinstruktioner för hus Två omgångar underhållsinstruktioner för samtliga i objektet ingående delar skall överlämnas till beställaren före slutbesiktningen. Alla instruktioner skall vara skrivna på svenska. Angivna beteckningar m m skall överensstämma med märkning på respektive installerad enhet. Instruktionerna skall vara överskådligt uppställda och insatta i pärmar. Entreprenören svarar även för att erforderlig muntlig information och anvisning meddelas beställarens driftpersonal före slutbesiktning som komplement till skriftliga instruktioner enligt ovan. Totalentreprenören samordnar drifts- och skötselinstruktionerna för samtliga entreprenörer. L:\UPPDRAG\2007\_Posten, V-mina\10_beskrivningar\10_4_hus\10_4_1_aktuell\6.2_Byggdel_Hus_Mark_15.doc
