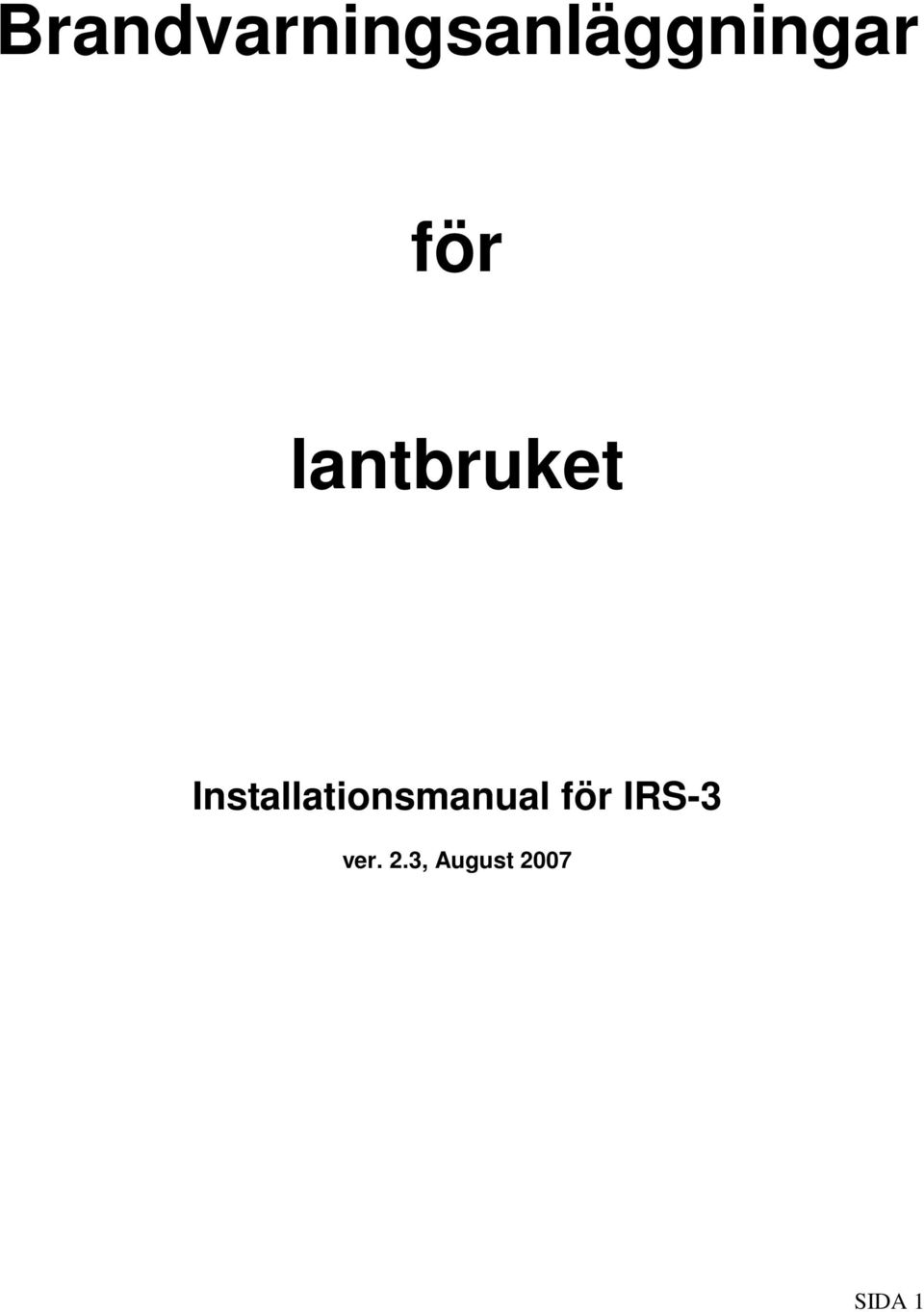

1 Brandvarningsanläggningar för lantbruket Installationsmanual för IRS-3 ver. 2.3, August 2007 SIDA 1

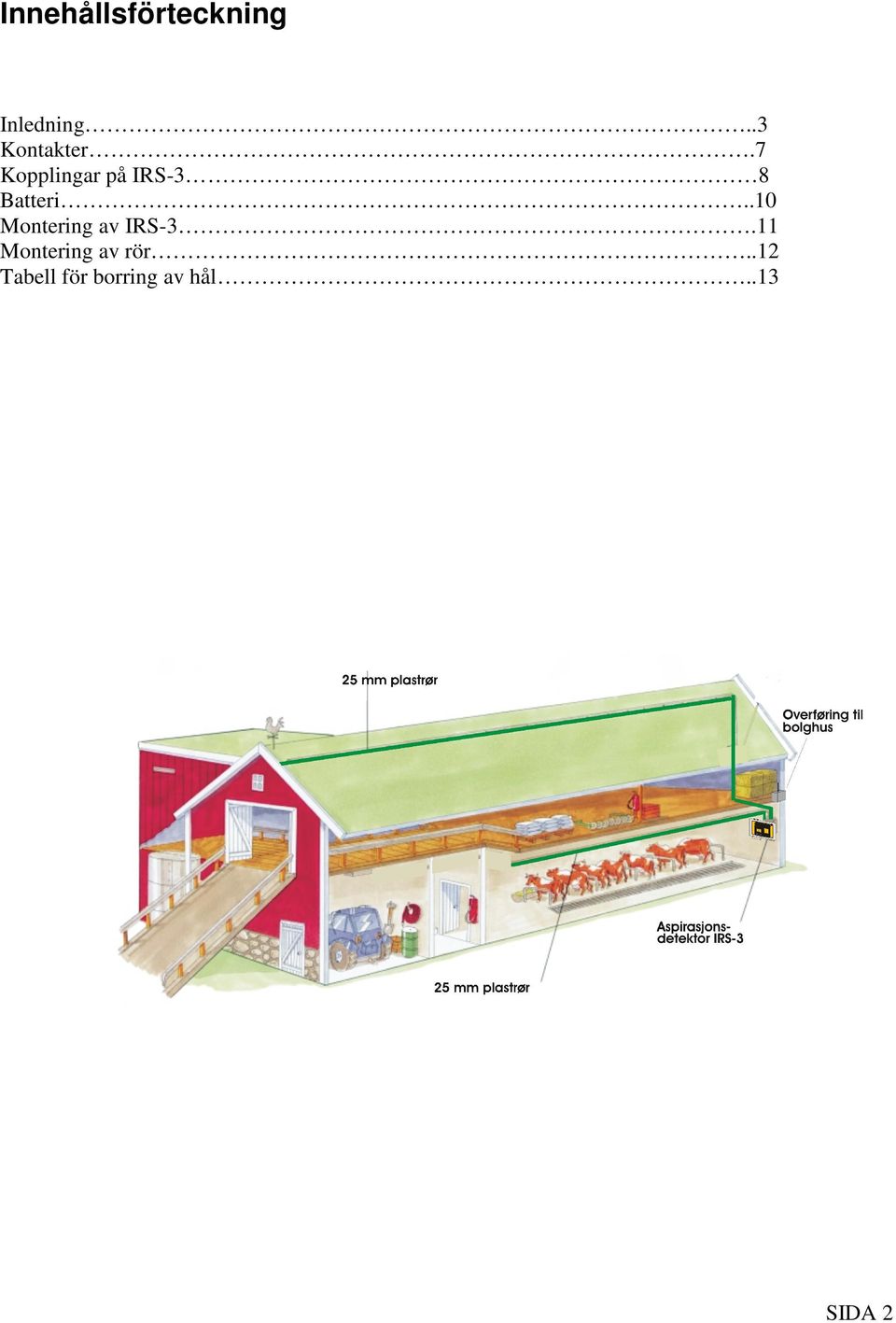

2 Innehållsförteckning Inledning..3 Kontakter.7 Kopplingar på IRS-3 8 Batteri..10 Montering av IRS-3.11 Montering av rör..12 Tabell för borring av hål..13 SIDA 2

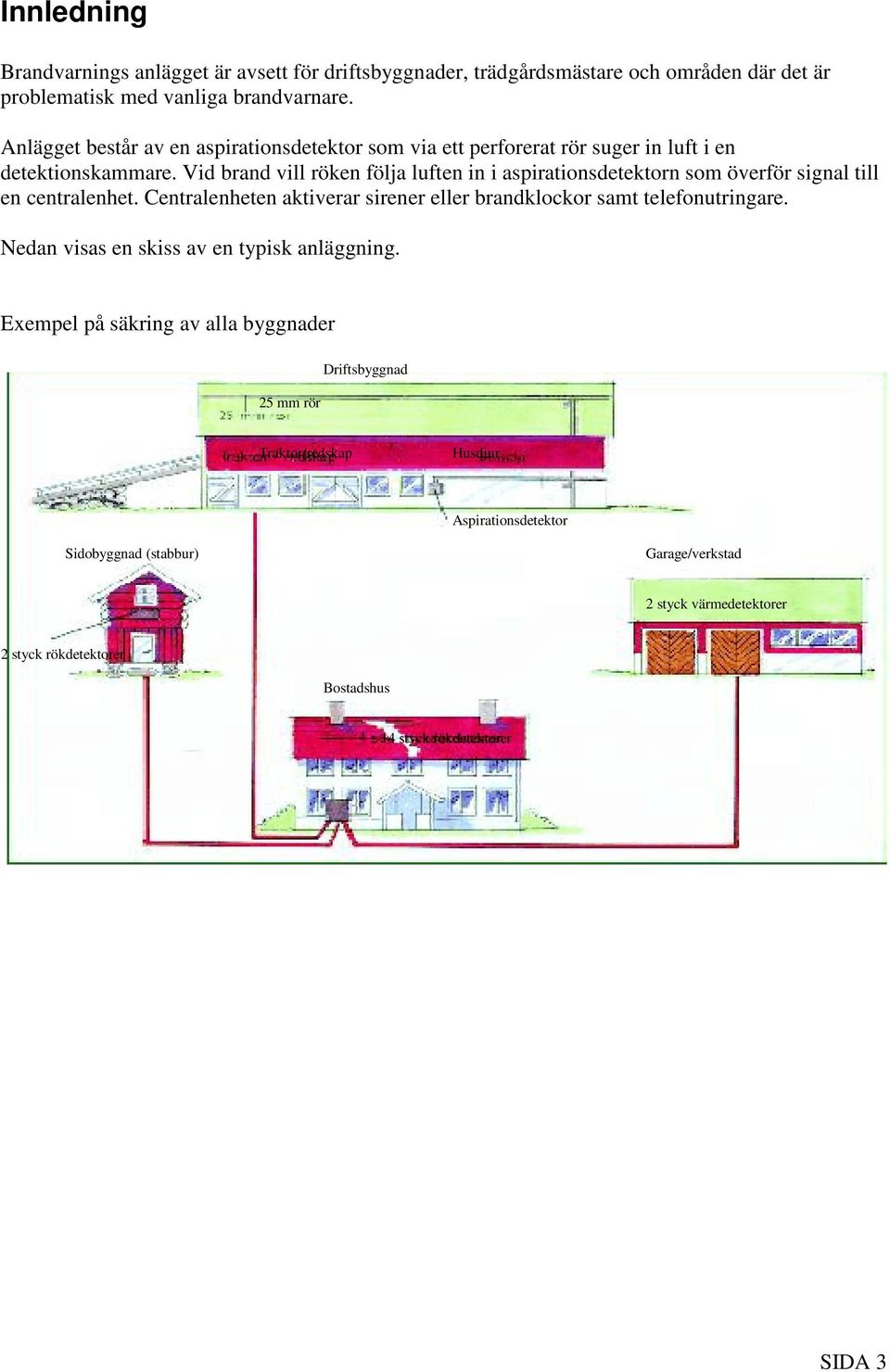

3 Innledning Brandvarnings anlägget är avsett för driftsbyggnader, trädgårdsmästare och områden där det är problematisk med vanliga brandvarnare. Anlägget består av en aspirationsdetektor som via ett perforerat rör suger in luft i en detektionskammare. Vid brand vill röken följa luften in i aspirationsdetektorn som överför signal till en centralenhet. Centralenheten aktiverar sirener eller brandklockor samt telefonutringare. Nedan visas en skiss av en typisk anläggning. Exempel på säkring av alla byggnader 25 mm rör Driftsbyggnad Traktor/redskap Husdjur Aspirationsdetektor Sidobyggnad (stabbur) Garage/verkstad 2 styck värmedetektorer 2 styck rökdetektorer Bostadshus 4 styck rökdetektorer SIDA 3

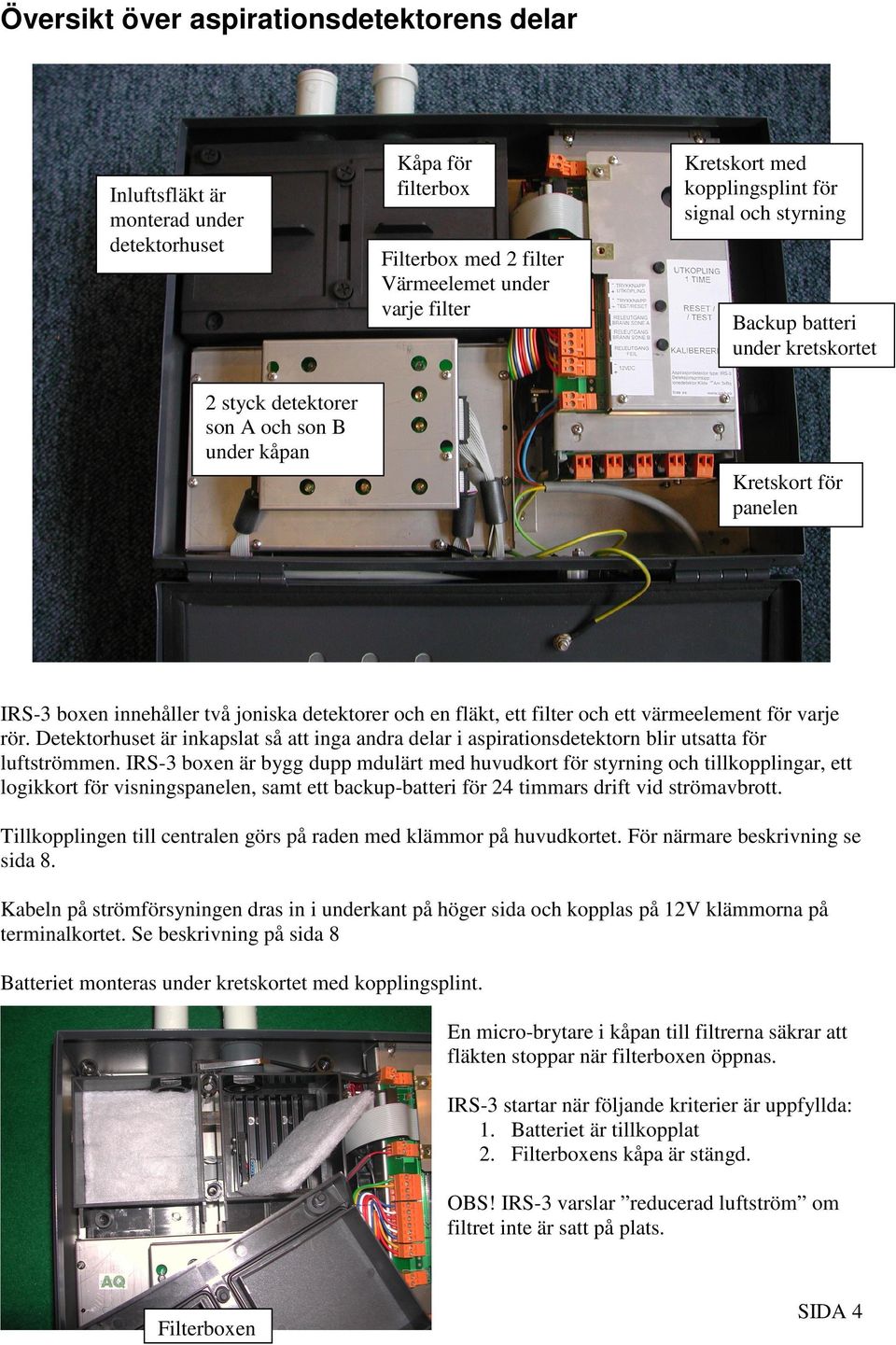

4 Översikt över aspirationsdetektorens delar Inluftsfläkt är monterad under detektorhuset Kåpa för filterbox Filterbox med 2 filter Värmeelemet under varje filter Kretskort med kopplingsplint för signal och styrning Backup batteri under kretskortet 2 styck detektorer son A och son B under kåpan Kretskort för panelen IRS-3 boxen innehåller två joniska detektorer och en fläkt, ett filter och ett värmeelement för varje rör. Detektorhuset är inkapslat så att inga andra delar i aspirationsdetektorn blir utsatta för luftströmmen. IRS-3 boxen är bygg dupp mdulärt med huvudkort för styrning och tillkopplingar, ett logikkort för visningspanelen, samt ett backup-batteri för 24 timmars drift vid strömavbrott. Tillkopplingen till centralen görs på raden med klämmor på huvudkortet. För närmare beskrivning se sida 8. Kabeln på strömförsyningen dras in i underkant på höger sida och kopplas på 12V klämmorna på terminalkortet. Se beskrivning på sida 8 Batteriet monteras under kretskortet med kopplingsplint. En micro-brytare i kåpan till filtrerna säkrar att fläkten stoppar när filterboxen öppnas. IRS-3 startar när följande kriterier är uppfyllda: 1. Batteriet är tillkopplat 2. Filterboxens kåpa är stängd. OBS! IRS-3 varslar reducerad luftström om filtret inte är satt på plats. Filterboxen SIDA 4

5 Frontpanel Varsling Visning Betydelse Åtgärd Brand larm Blinkar raskt rött Utlöst larm Kontakta brandkåren! Följ brandinstruktionen Blinkar sakta rött Alarm minne. Alarm är stoppat. (Stängs av med RESET knappen under locket) Fel filter Lyser gult Tätt filter eller rör Eller filter inte insatt Checka filter i aspirationsdetektorn och grovfilter. Gör rent röret och perforeringarna i röret. Fel detektor Lyser gult Detektorns sensitivitet Är oprecis Byt detektor. Kontakta servicepersonal. Batteri Lyser gult Svakt batteri Check batterispänningen Ladda eller byt batteri. Utkoppling Blinkar gult Detektorn är utkopplad en timme med tidur (Se Brytare) Nät Lyser grönt Blinkar grönt Nätspänningen är Tillkopplad. Nätspänningen är utkopplad. Detektorn drivs av batteri. Kontrollera driftsspänningen eventuellt säkringen i säkringsskåpet SIDA 5

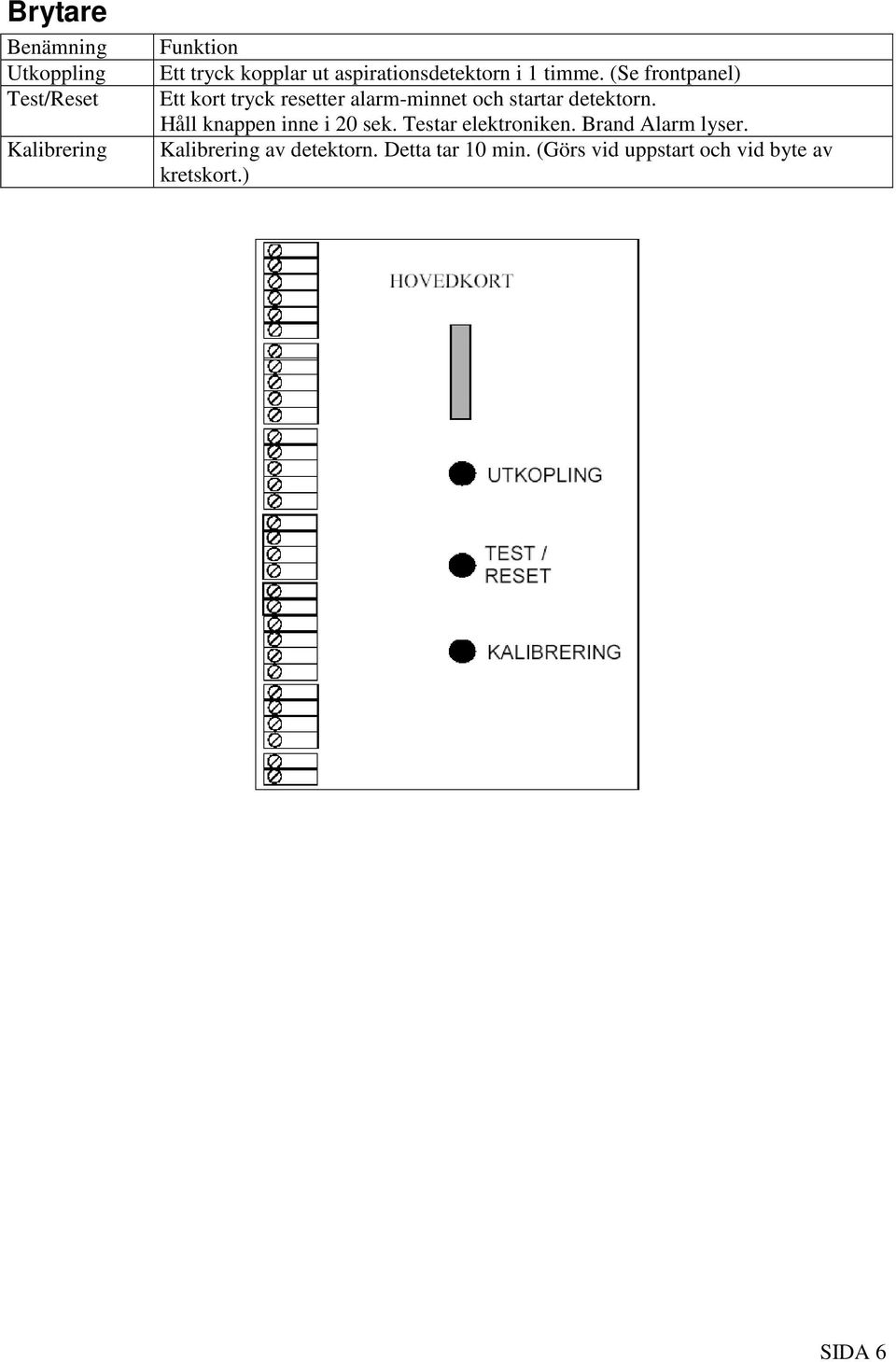

6 Brytare Benämning Utkoppling Test/Reset Kalibrering Funktion Ett tryck kopplar ut aspirationsdetektorn i 1 timme. (Se frontpanel) Ett kort tryck resetter alarm-minnet och startar detektorn. Håll knappen inne i 20 sek. Testar elektroniken. Brand Alarm lyser. Kalibrering av detektorn. Detta tar 10 min. (Görs vid uppstart och vid byte av kretskort.) SIDA 6

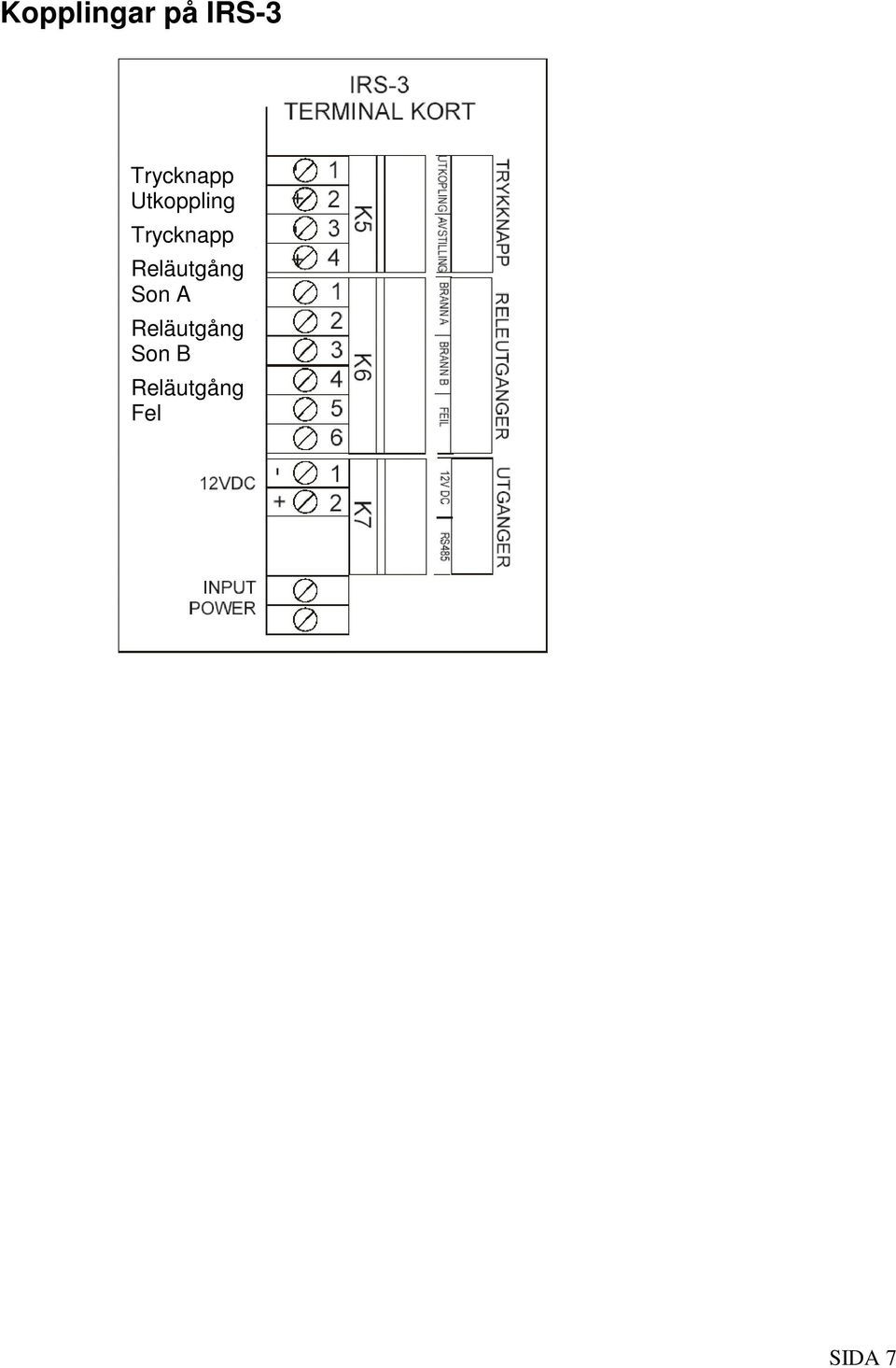

7 Kopplingar på IRS-3 Trycknapp Utkoppling Trycknapp Reläutgång Son A Reläutgång Son B Reläutgång Fel SIDA 7

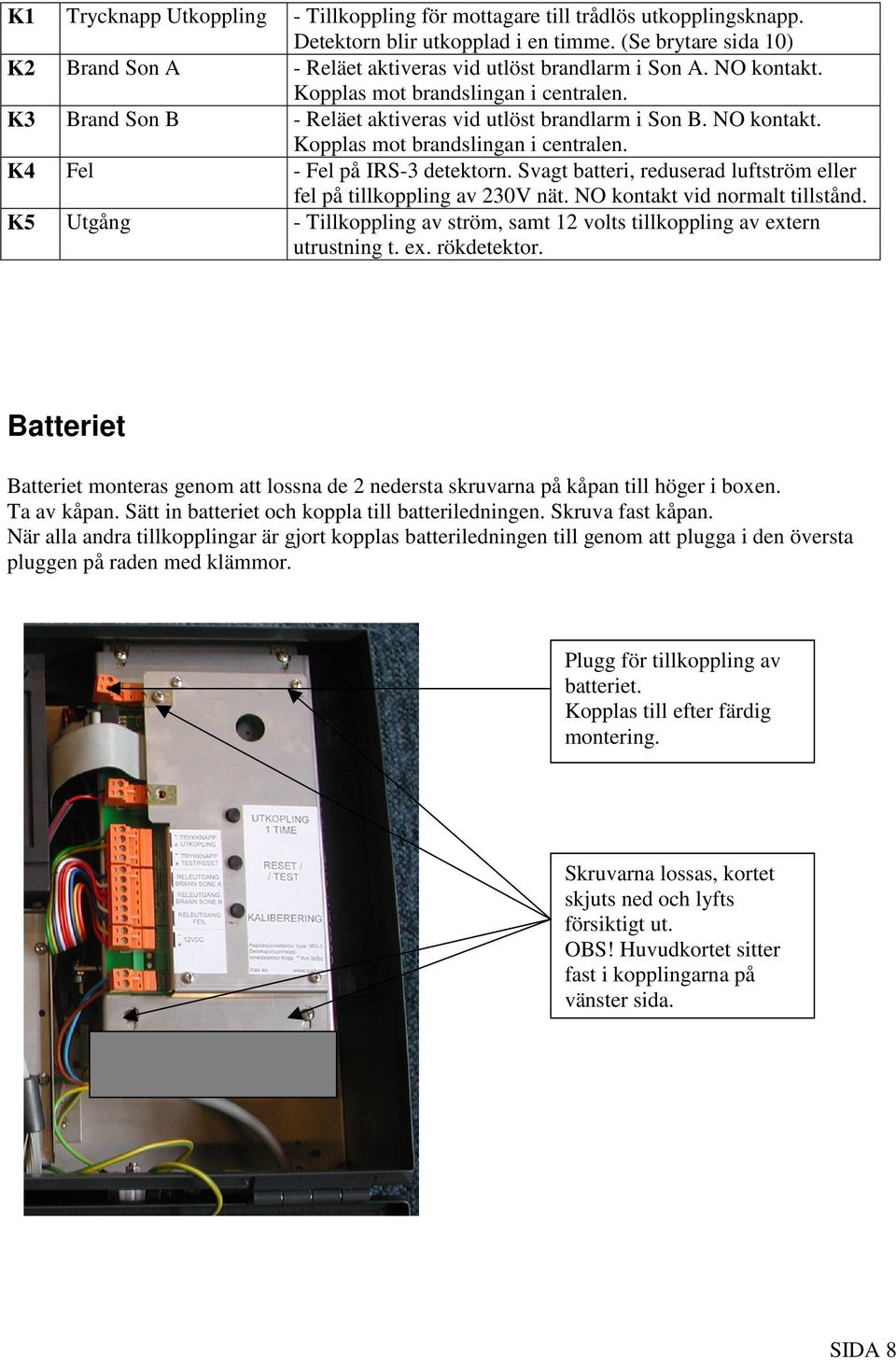

8 K1 Trycknapp Utkoppling - Tillkoppling för mottagare till trådlös utkopplingsknapp. Detektorn blir utkopplad i en timme. (Se brytare sida 10) K2 Brand Son A - Reläet aktiveras vid utlöst brandlarm i Son A. NO kontakt. Kopplas mot brandslingan i centralen. K3 Brand Son B - Reläet aktiveras vid utlöst brandlarm i Son B. NO kontakt. Kopplas mot brandslingan i centralen. K4 Fel - Fel på IRS-3 detektorn. Svagt batteri, reduserad luftström eller fel på tillkoppling av 230V nät. NO kontakt vid normalt tillstånd. K5 Utgång - Tillkoppling av ström, samt 12 volts tillkoppling av extern utrustning t. ex. rökdetektor. Batteriet Batteriet monteras genom att lossna de 2 nedersta skruvarna på kåpan till höger i boxen. Ta av kåpan. Sätt in batteriet och koppla till batteriledningen. Skruva fast kåpan. När alla andra tillkopplingar är gjort kopplas batteriledningen till genom att plugga i den översta pluggen på raden med klämmor. Plugg för tillkoppling av batteriet. Kopplas till efter färdig montering. Skruvarna lossas, kortet skjuts ned och lyfts försiktigt ut. OBS! Huvudkortet sitter fast i kopplingarna på vänster sida. SIDA 8

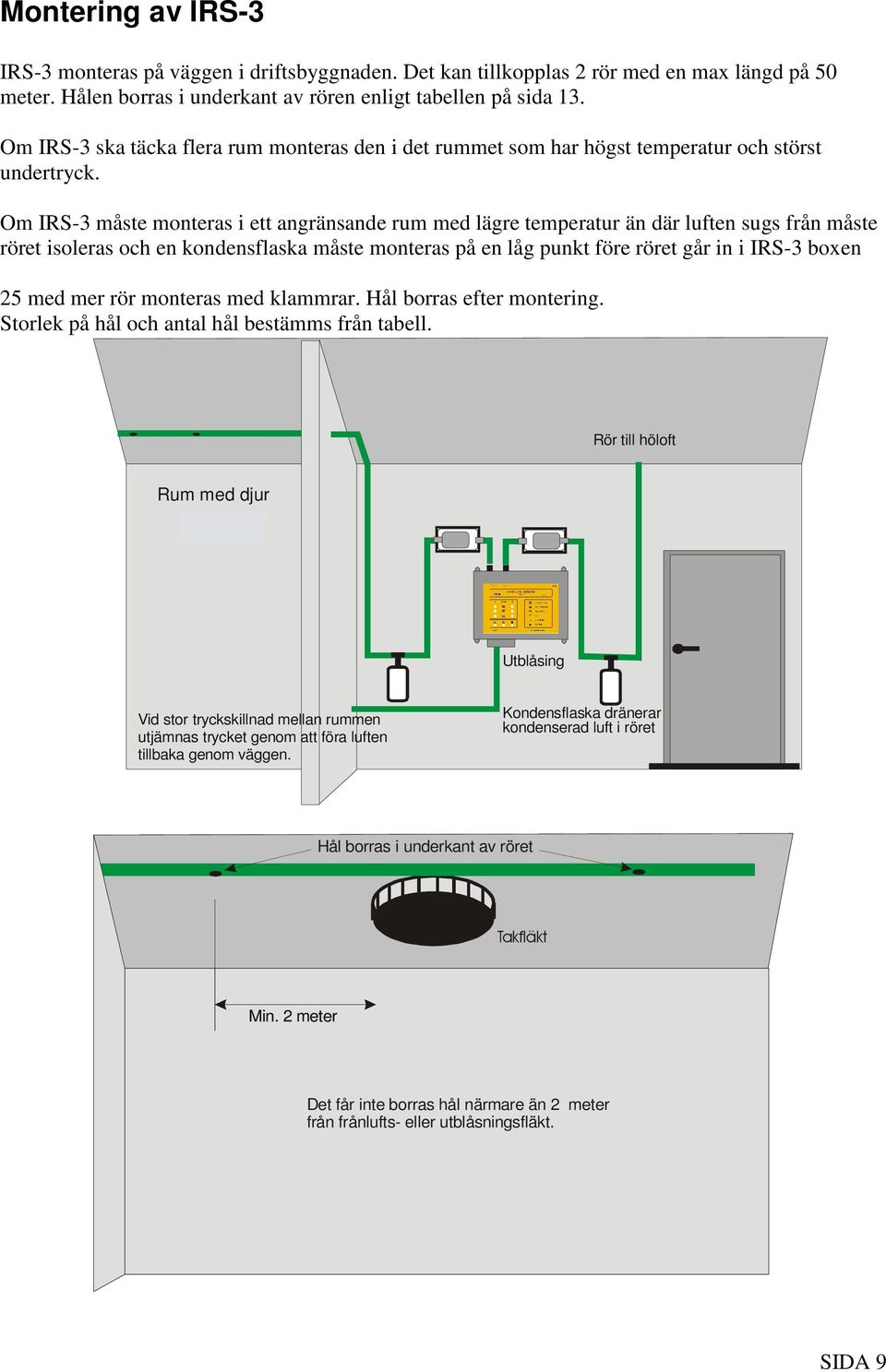

9 Montering av IRS-3 IRS-3 monteras på väggen i driftsbyggnaden. Det kan tillkopplas 2 rör med en max längd på 50 meter. Hålen borras i underkant av rören enligt tabellen på sida 13. Om IRS-3 ska täcka flera rum monteras den i det rummet som har högst temperatur och störst undertryck. Om IRS-3 måste monteras i ett angränsande rum med lägre temperatur än där luften sugs från måste röret isoleras och en kondensflaska måste monteras på en låg punkt före röret går in i IRS-3 boxen 25 med mer rör monteras med klammrar. Hål borras efter montering. Storlek på hål och antal hål bestämms från tabell. Rör till höloft Rum med djur Utblåsing Vid stor tryckskillnad mellan rummen utjämnas trycket genom att föra luften tillbaka genom väggen. Kondensflaska dränerar kondenserad luft i röret Hål borras i underkant av röret Takfläkt Min. 2 meter Det får inte borras hål närmare än 2 meter från frånlufts- eller utblåsningsfläkt. SIDA 9

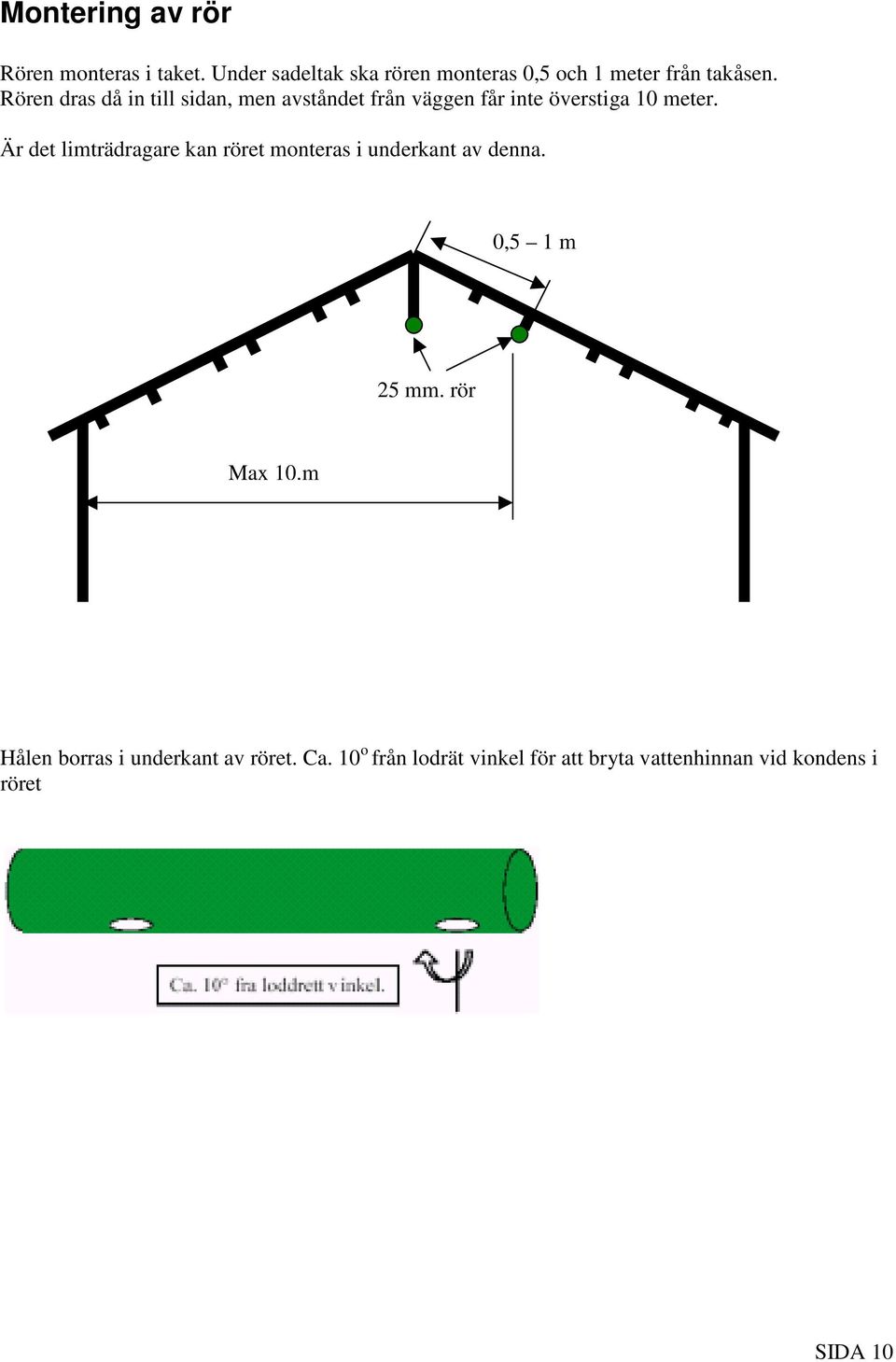

10 Montering av rör Rören monteras i taket. Under sadeltak ska rören monteras 0,5 och 1 meter från takåsen. Rören dras då in till sidan, men avståndet från väggen får inte överstiga 10 meter. Är det limträdragare kan röret monteras i underkant av denna. 0,5 1 m 25 mm. rör Max 10.m Hålen borras i underkant av röret. Ca. 10 o från lodrät vinkel för att bryta vattenhinnan vid kondens i röret SIDA 10

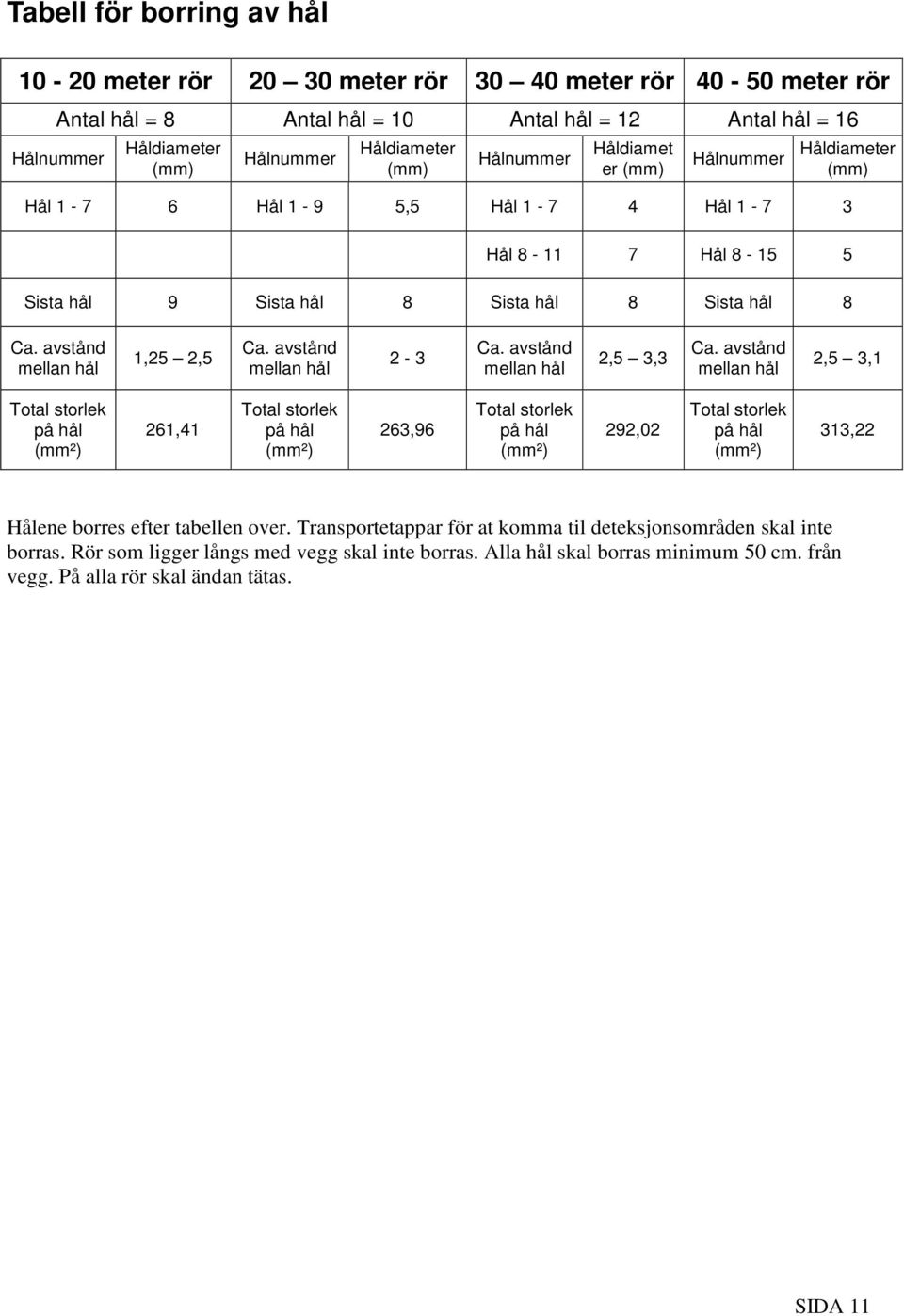

11 Tabell för borring av hål meter rör meter rör meter rör meter rör Antal hål = 8 Antal hål = 10 Antal hål = 12 Antal hål = 16 Hålnummer Håldiameter (mm) Hålnummer Håldiameter (mm) Hålnummer Håldiamet er (mm) Hålnummer Håldiameter (mm) Hål Hål 1-9 5,5 Hål Hål Hål Hål Sista hål 9 Sista hål 8 Sista hål 8 Sista hål 8 Ca. avstånd mellan hål 1,25 2,5 Ca. avstånd mellan hål 2-3 Ca. avstånd mellan hål 2,5 3,3 Ca. avstånd mellan hål 2,5 3,1 Total storlek på hål (mm²) 261,41 Total storlek på hål (mm²) 263,96 Total storlek på hål (mm²) 292,02 Total storlek på hål (mm²) 313,22 Hålene borres efter tabellen over. Transportetappar för at komma til deteksjonsområden skal inte borras. Rör som ligger långs med vegg skal inte borras. Alla hål skal borras minimum 50 cm. från vegg. På alla rör skal ändan tätas. SIDA 11
