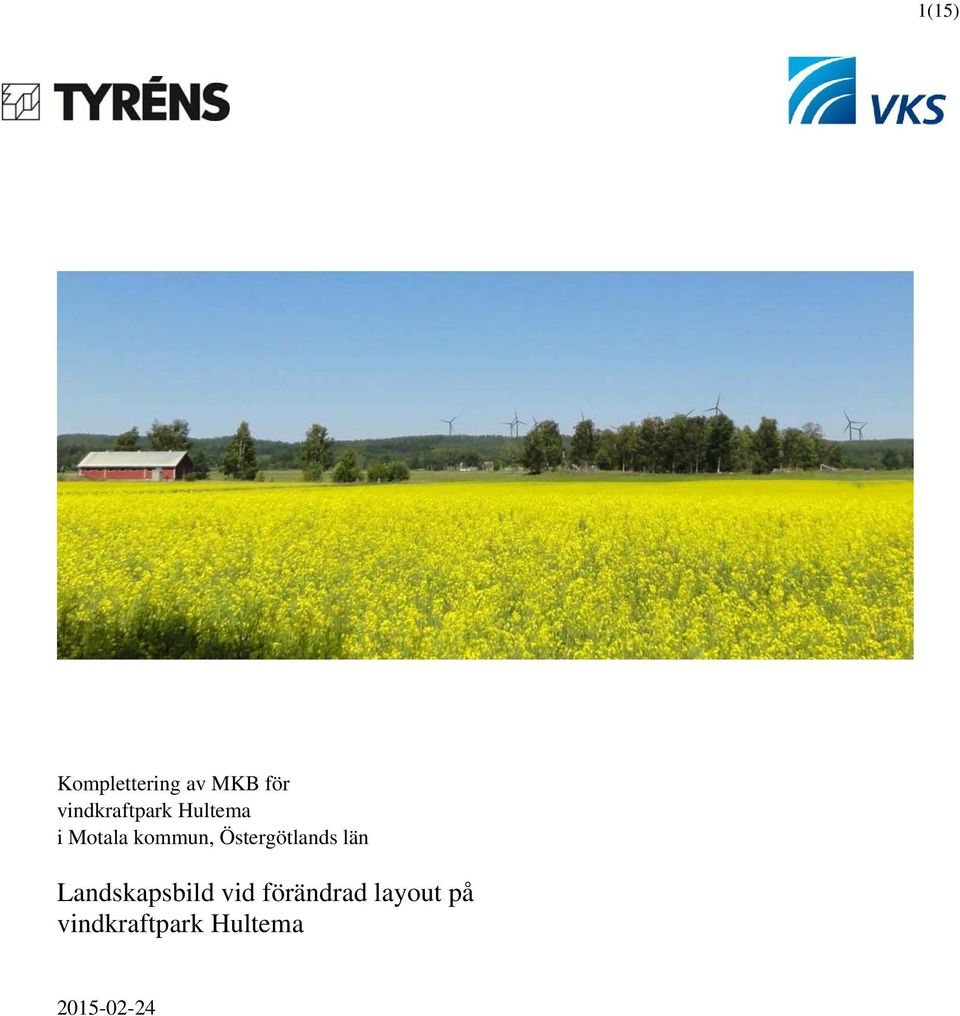

1 1(15) Komplettering av MKB för vindkraftpark Hultema i Motala kommun, Östergötlands län Landskapsbild vid förändrad layout på vindkraftpark Hultema

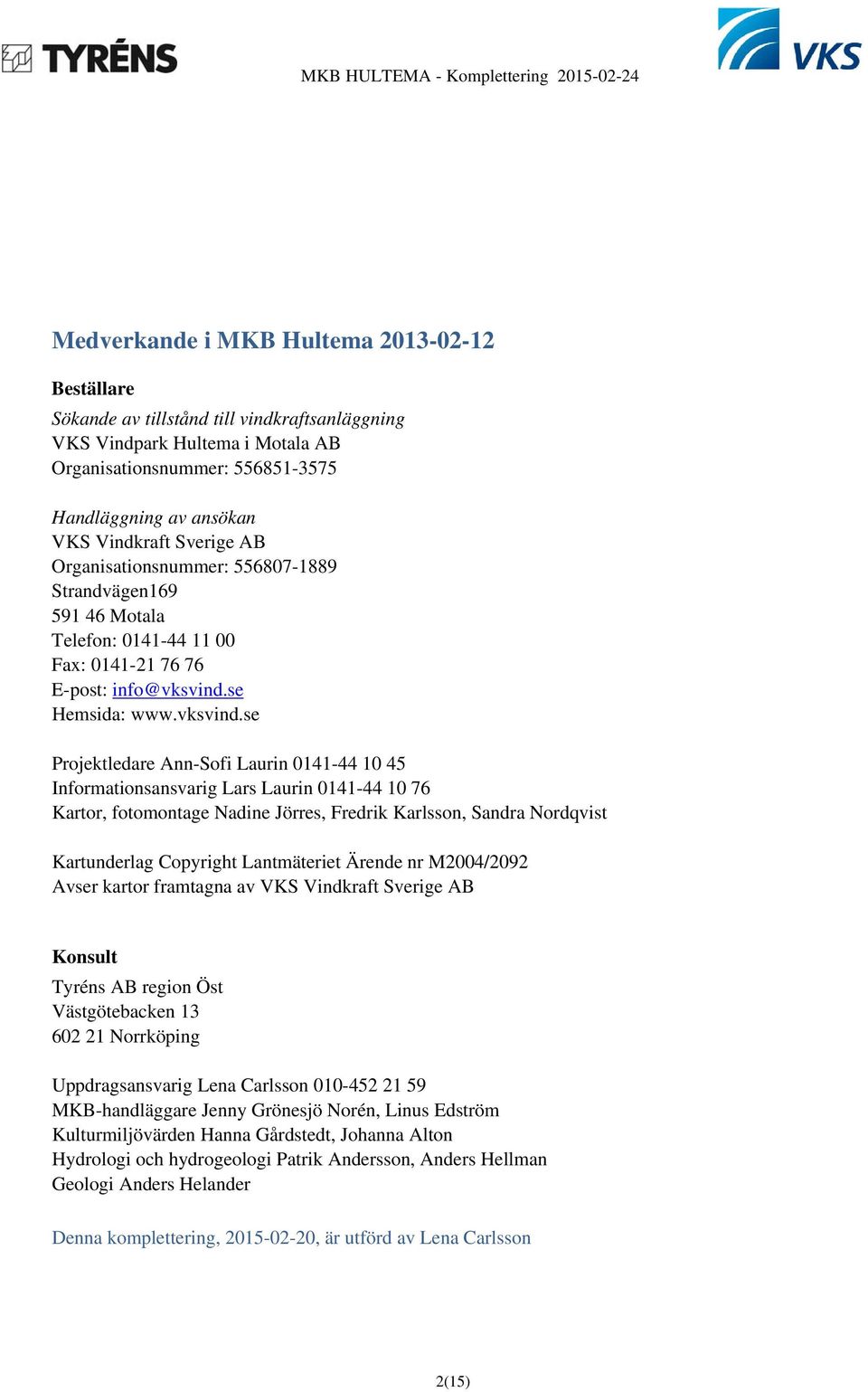

2 Medverkande i MKB Hultema Beställare Sökande av tillstånd till vindkraftsanläggning VKS Vindpark Hultema i Motala AB Organisationsnummer: Handläggning av ansökan VKS Vindkraft Sverige AB Organisationsnummer: Strandvägen Motala Telefon: Fax: E-post: info@vksvind.se Hemsida: Projektledare Ann-Sofi Laurin Informationsansvarig Lars Laurin Kartor, fotomontage Nadine Jörres, Fredrik Karlsson, Sandra Nordqvist Kartunderlag Copyright Lantmäteriet Ärende nr M2004/2092 Avser kartor framtagna av VKS Vindkraft Sverige AB Konsult Tyréns AB region Öst Västgötebacken Norrköping Uppdragsansvarig Lena Carlsson MKB-handläggare Jenny Grönesjö Norén, Linus Edström Kulturmiljövärden Hanna Gårdstedt, Johanna Alton Hydrologi och hydrogeologi Patrik Andersson, Anders Hellman Geologi Anders Helander Denna komplettering, , är utförd av Lena Carlsson 2(15)

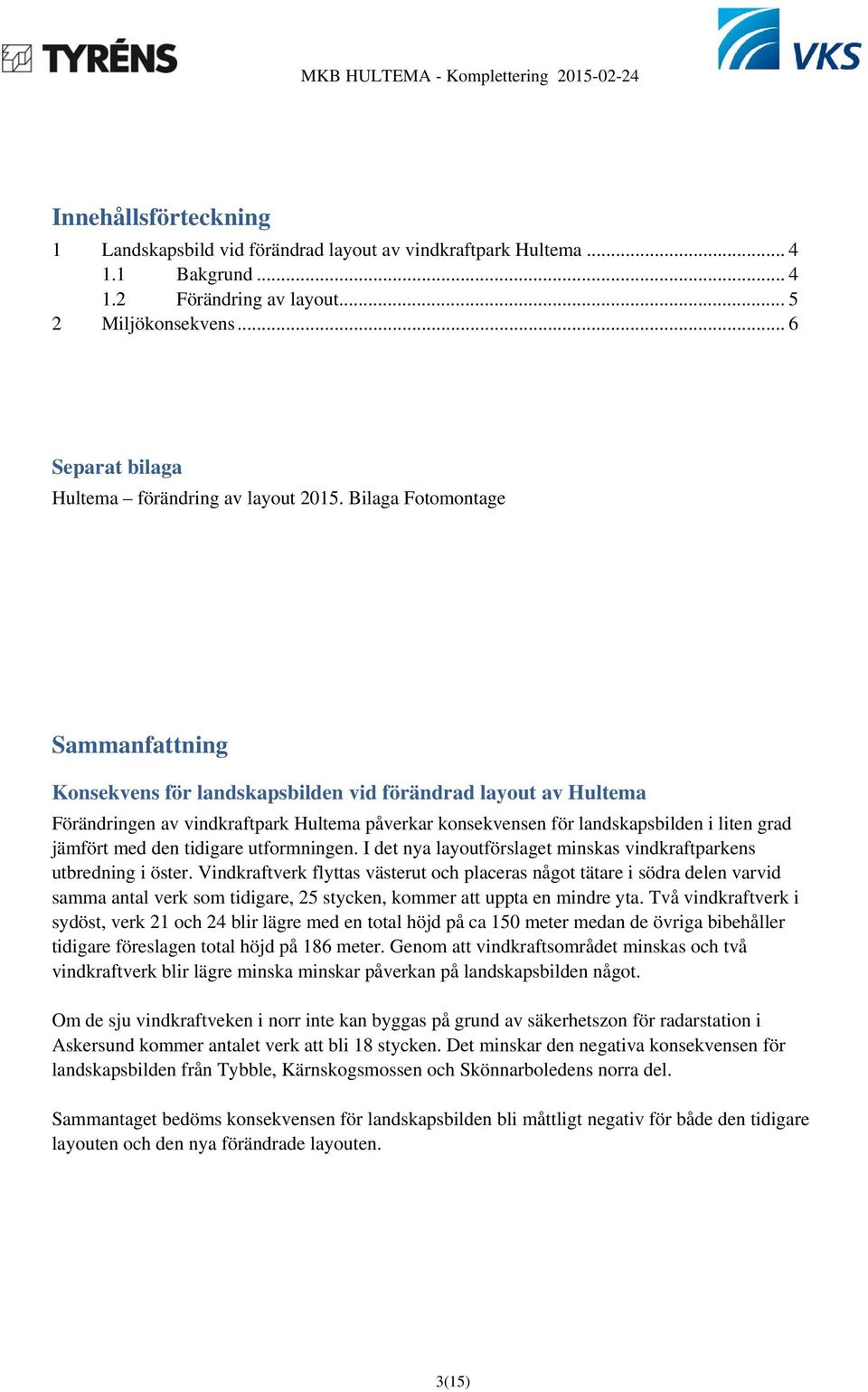

3 Innehållsförteckning 1 Landskapsbild vid förändrad layout av vindkraftpark Hultema Bakgrund Förändring av layout Miljökonsekvens... 6 Separat bilaga Hultema förändring av layout Bilaga Fotomontage Sammanfattning Konsekvens för landskapsbilden vid förändrad layout av Hultema Förändringen av vindkraftpark Hultema påverkar konsekvensen för landskapsbilden i liten grad jämfört med den tidigare utformningen. I det nya layoutförslaget minskas vindkraftparkens utbredning i öster. Vindkraftverk flyttas västerut och placeras något tätare i södra delen varvid samma antal verk som tidigare, 25 stycken, kommer att uppta en mindre yta. Två vindkraftverk i sydöst, verk 21 och 24 blir lägre med en total höjd på ca 150 meter medan de övriga bibehåller tidigare föreslagen total höjd på 186 meter. Genom att vindkraftsområdet minskas och två vindkraftverk blir lägre minska minskar påverkan på landskapsbilden något. Om de sju vindkraftveken i norr inte kan byggas på grund av säkerhetszon för radarstation i Askersund kommer antalet verk att bli 18 stycken. Det minskar den negativa konsekvensen för landskapsbilden från Tybble, Kärnskogsmossen och Skönnarboledens norra del. Sammantaget bedöms konsekvensen för landskapsbilden bli måttligt negativ för både den tidigare layouten och den nya förändrade layouten. 3(15)

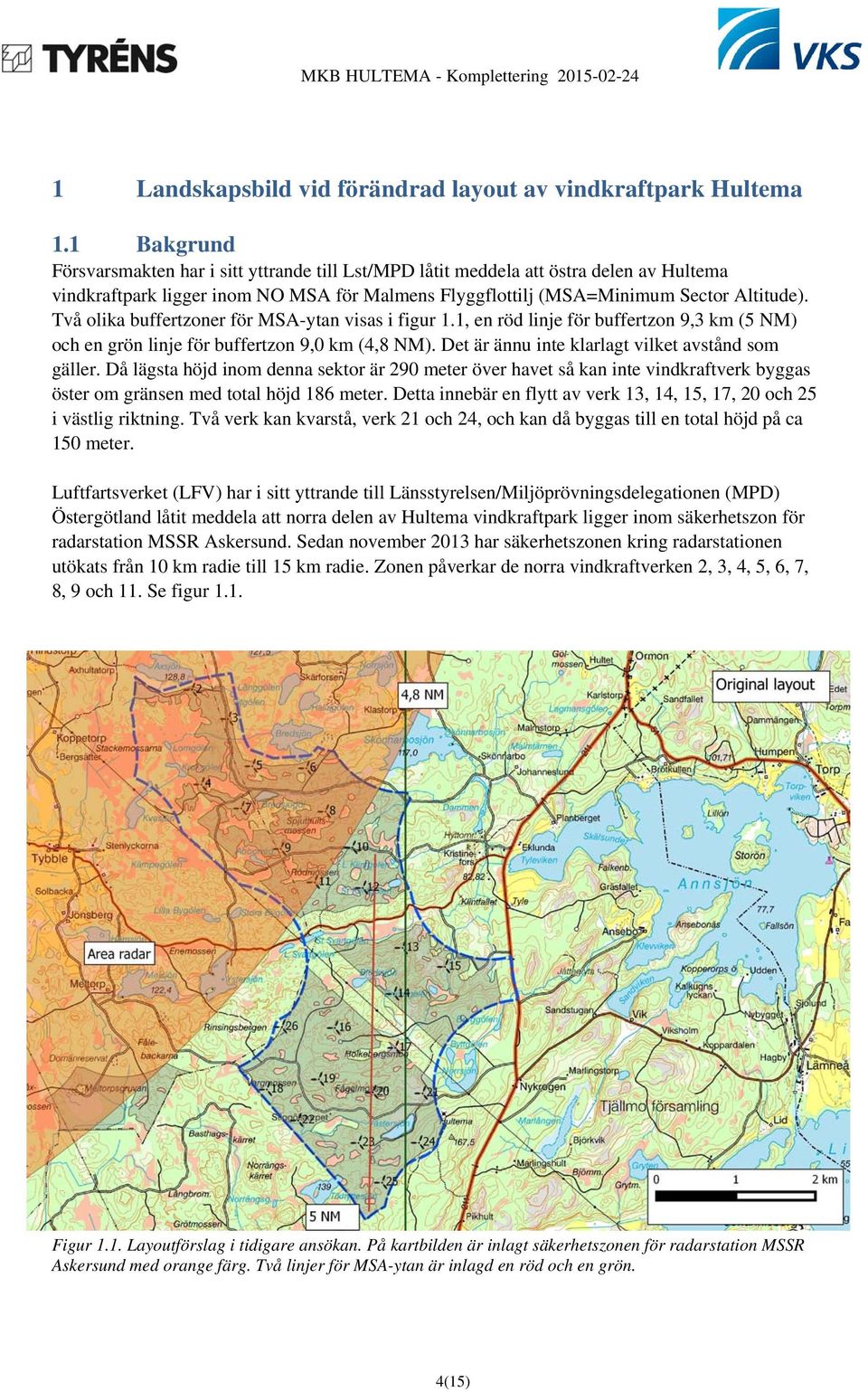

4 1 Landskapsbild vid förändrad layout av vindkraftpark Hultema 1.1 Bakgrund Försvarsmakten har i sitt yttrande till Lst/MPD låtit meddela att östra delen av Hultema vindkraftpark ligger inom NO MSA för Malmens Flyggflottilj (MSA=Minimum Sector Altitude). Två olika buffertzoner för MSA-ytan visas i figur 1.1, en röd linje för buffertzon 9,3 km (5 NM) och en grön linje för buffertzon 9,0 km (4,8 NM). Det är ännu inte klarlagt vilket avstånd som gäller. Då lägsta höjd inom denna sektor är 290 meter över havet så kan inte vindkraftverk byggas öster om gränsen med total höjd 186 meter. Detta innebär en flytt av verk 13, 14, 15, 17, 20 och 25 i västlig riktning. Två verk kan kvarstå, verk 21 och 24, och kan då byggas till en total höjd på ca 150 meter. Luftfartsverket (LFV) har i sitt yttrande till Länsstyrelsen/Miljöprövningsdelegationen (MPD) Östergötland låtit meddela att norra delen av Hultema vindkraftpark ligger inom säkerhetszon för radarstation MSSR Askersund. Sedan november 2013 har säkerhetszonen kring radarstationen utökats från 10 km radie till 15 km radie. Zonen påverkar de norra vindkraftverken 2, 3, 4, 5, 6, 7, 8, 9 och 11. Se figur 1.1. Figur 1.1. Layoutförslag i tidigare ansökan. På kartbilden är inlagt säkerhetszonen för radarstation MSSR Askersund med orange färg. Två linjer för MSA-ytan är inlagd en röd och en grön. 4(15)

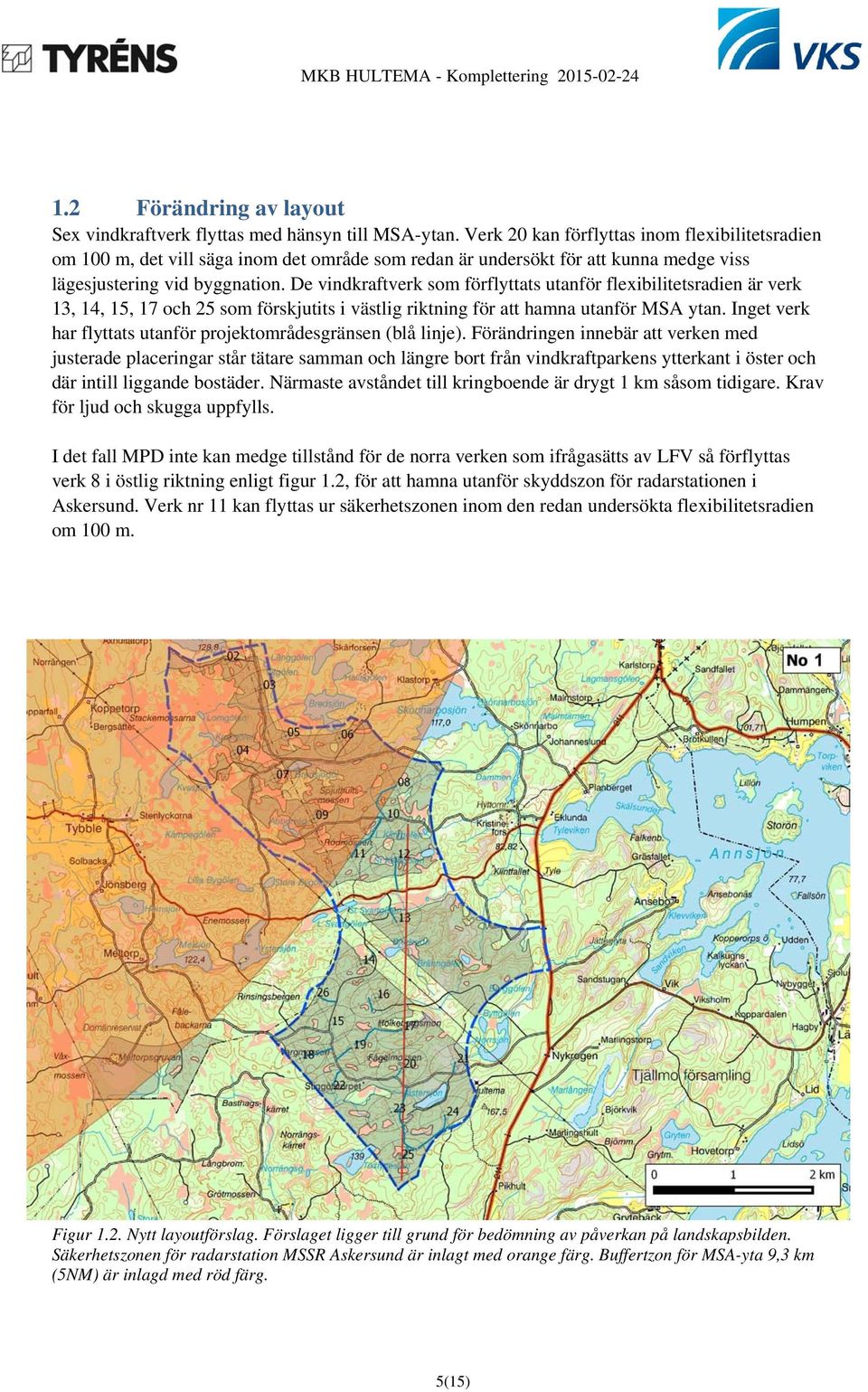

5 1.2 Förändring av layout Sex vindkraftverk flyttas med hänsyn till MSA-ytan. Verk 20 kan förflyttas inom flexibilitetsradien om 100 m, det vill säga inom det område som redan är undersökt för att kunna medge viss lägesjustering vid byggnation. De vindkraftverk som förflyttats utanför flexibilitetsradien är verk 13, 14, 15, 17 och 25 som förskjutits i västlig riktning för att hamna utanför MSA ytan. Inget verk har flyttats utanför projektområdesgränsen (blå linje). Förändringen innebär att verken med justerade placeringar står tätare samman och längre bort från vindkraftparkens ytterkant i öster och där intill liggande bostäder. Närmaste avståndet till kringboende är drygt 1 km såsom tidigare. Krav för ljud och skugga uppfylls. I det fall MPD inte kan medge tillstånd för de norra verken som ifrågasätts av LFV så förflyttas verk 8 i östlig riktning enligt figur 1.2, för att hamna utanför skyddszon för radarstationen i Askersund. Verk nr 11 kan flyttas ur säkerhetszonen inom den redan undersökta flexibilitetsradien om 100 m. Figur 1.2. Nytt layoutförslag. Förslaget ligger till grund för bedömning av påverkan på landskapsbilden. Säkerhetszonen för radarstation MSSR Askersund är inlagt med orange färg. Buffertzon för MSA-yta 9,3 km (5NM) är inlagd med röd färg. 5(15)

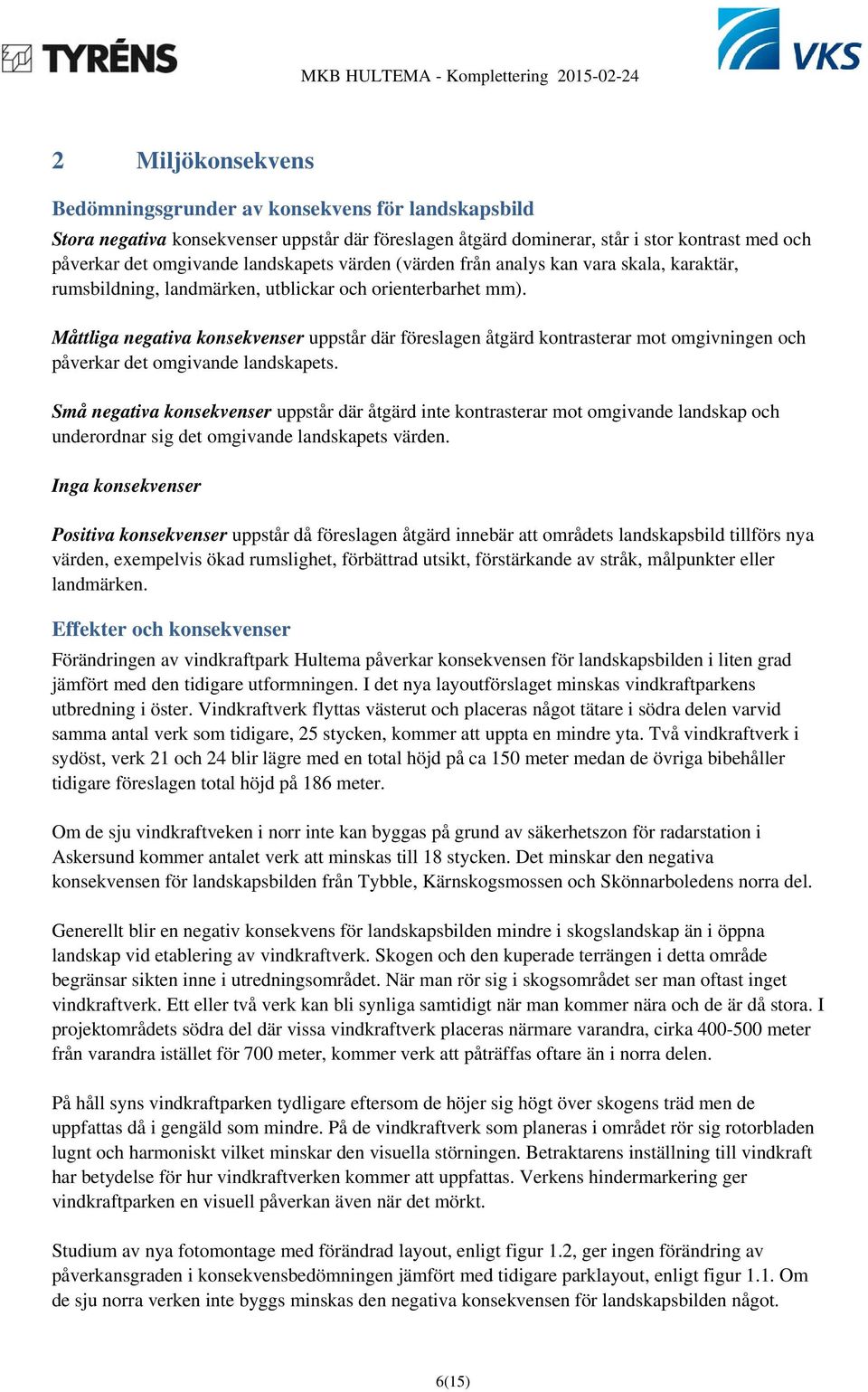

6 2 Miljökonsekvens Bedömningsgrunder av konsekvens för landskapsbild Stora negativa konsekvenser uppstår där föreslagen åtgärd dominerar, står i stor kontrast med och påverkar det omgivande landskapets värden (värden från analys kan vara skala, karaktär, rumsbildning, landmärken, utblickar och orienterbarhet mm). Måttliga negativa konsekvenser uppstår där föreslagen åtgärd kontrasterar mot omgivningen och påverkar det omgivande landskapets. Små negativa konsekvenser uppstår där åtgärd inte kontrasterar mot omgivande landskap och underordnar sig det omgivande landskapets värden. Inga konsekvenser Positiva konsekvenser uppstår då föreslagen åtgärd innebär att områdets landskapsbild tillförs nya värden, exempelvis ökad rumslighet, förbättrad utsikt, förstärkande av stråk, målpunkter eller landmärken. Effekter och konsekvenser Förändringen av vindkraftpark Hultema påverkar konsekvensen för landskapsbilden i liten grad jämfört med den tidigare utformningen. I det nya layoutförslaget minskas vindkraftparkens utbredning i öster. Vindkraftverk flyttas västerut och placeras något tätare i södra delen varvid samma antal verk som tidigare, 25 stycken, kommer att uppta en mindre yta. Två vindkraftverk i sydöst, verk 21 och 24 blir lägre med en total höjd på ca 150 meter medan de övriga bibehåller tidigare föreslagen total höjd på 186 meter. Om de sju vindkraftveken i norr inte kan byggas på grund av säkerhetszon för radarstation i Askersund kommer antalet verk att minskas till 18 stycken. Det minskar den negativa konsekvensen för landskapsbilden från Tybble, Kärnskogsmossen och Skönnarboledens norra del. Generellt blir en negativ konsekvens för landskapsbilden mindre i skogslandskap än i öppna landskap vid etablering av vindkraftverk. Skogen och den kuperade terrängen i detta område begränsar sikten inne i utredningsområdet. När man rör sig i skogsområdet ser man oftast inget vindkraftverk. Ett eller två verk kan bli synliga samtidigt när man kommer nära och de är då stora. I projektområdets södra del där vissa vindkraftverk placeras närmare varandra, cirka meter från varandra istället för 700 meter, kommer verk att påträffas oftare än i norra delen. På håll syns vindkraftparken tydligare eftersom de höjer sig högt över skogens träd men de uppfattas då i gengäld som mindre. På de vindkraftverk som planeras i området rör sig rotorbladen lugnt och harmoniskt vilket minskar den visuella störningen. Betraktarens inställning till vindkraft har betydelse för hur vindkraftverken kommer att uppfattas. Verkens hindermarkering ger vindkraftparken en visuell påverkan även när det mörkt. Studium av nya fotomontage med förändrad layout, enligt figur 1.2, ger ingen förändring av påverkansgraden i konsekvensbedömningen jämfört med tidigare parklayout, enligt figur 1.1. Om de sju norra verken inte byggs minskas den negativa konsekvensen för landskapsbilden något. 6(15)

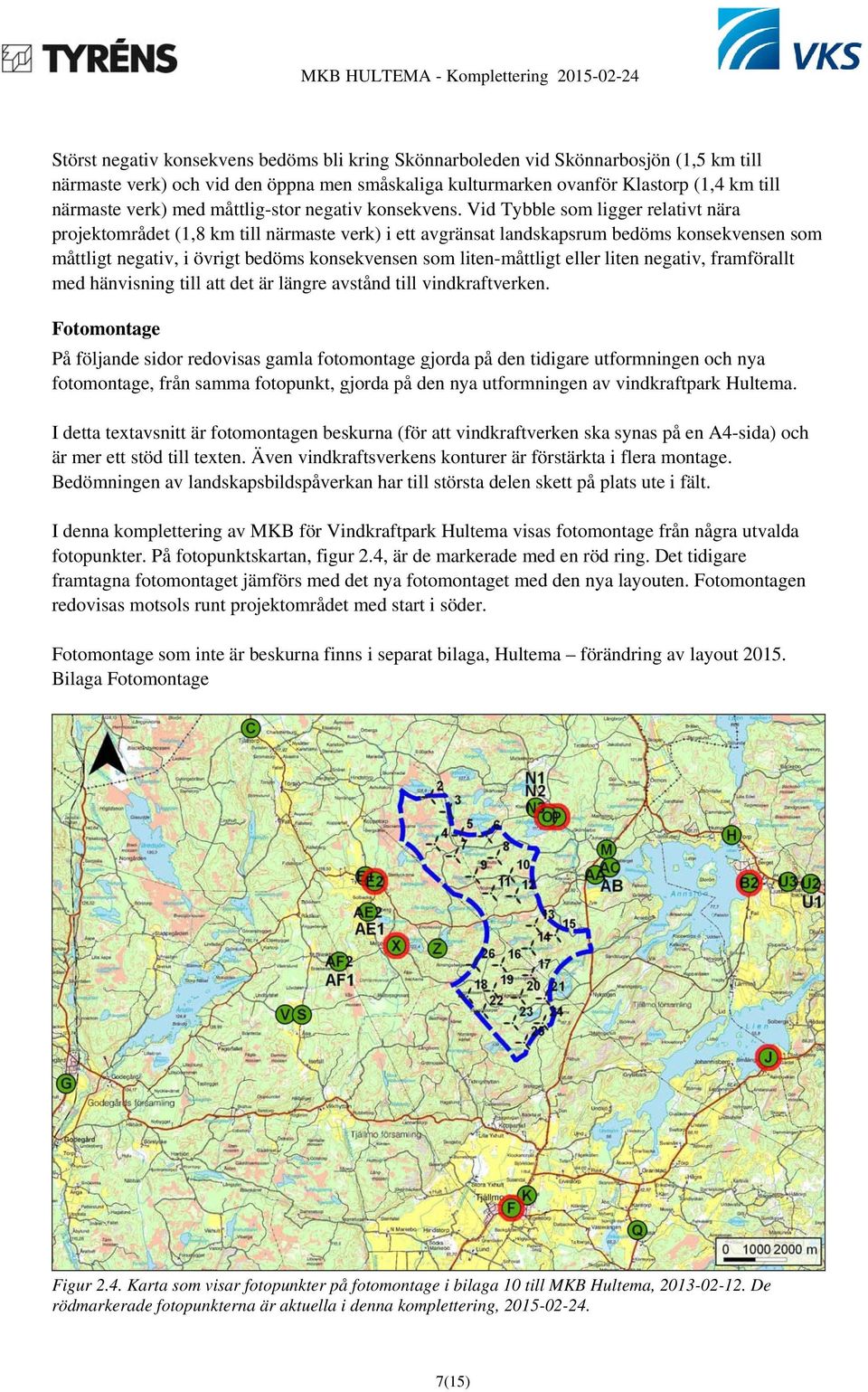

7 Störst negativ konsekvens bedöms bli kring Skönnarboleden vid Skönnarbosjön (1,5 km till närmaste verk) och vid den öppna men småskaliga kulturmarken ovanför Klastorp (1,4 km till närmaste verk) med måttlig-stor negativ konsekvens. Vid Tybble som ligger relativt nära projektområdet (1,8 km till närmaste verk) i ett avgränsat landskapsrum bedöms konsekvensen som måttligt negativ, i övrigt bedöms konsekvensen som liten-måttligt eller liten negativ, framförallt med hänvisning till att det är längre avstånd till vindkraftverken. Fotomontage På följande sidor redovisas gamla fotomontage gjorda på den tidigare utformningen och nya fotomontage, från samma fotopunkt, gjorda på den nya utformningen av vindkraftpark Hultema. I detta textavsnitt är fotomontagen beskurna (för att vindkraftverken ska synas på en A4-sida) och är mer ett stöd till texten. Även vindkraftsverkens konturer är förstärkta i flera montage. Bedömningen av landskapsbildspåverkan har till största delen skett på plats ute i fält. I denna komplettering av MKB för Vindkraftpark Hultema visas fotomontage från några utvalda fotopunkter. På fotopunktskartan, figur 2.4, är de markerade med en röd ring. Det tidigare framtagna fotomontaget jämförs med det nya fotomontaget med den nya layouten. Fotomontagen redovisas motsols runt projektområdet med start i söder. Fotomontage som inte är beskurna finns i separat bilaga, Hultema förändring av layout Bilaga Fotomontage Figur 2.4. Karta som visar fotopunkter på fotomontage i bilaga 10 till MKB Hultema, De rödmarkerade fotopunkterna är aktuella i denna komplettering, (15)

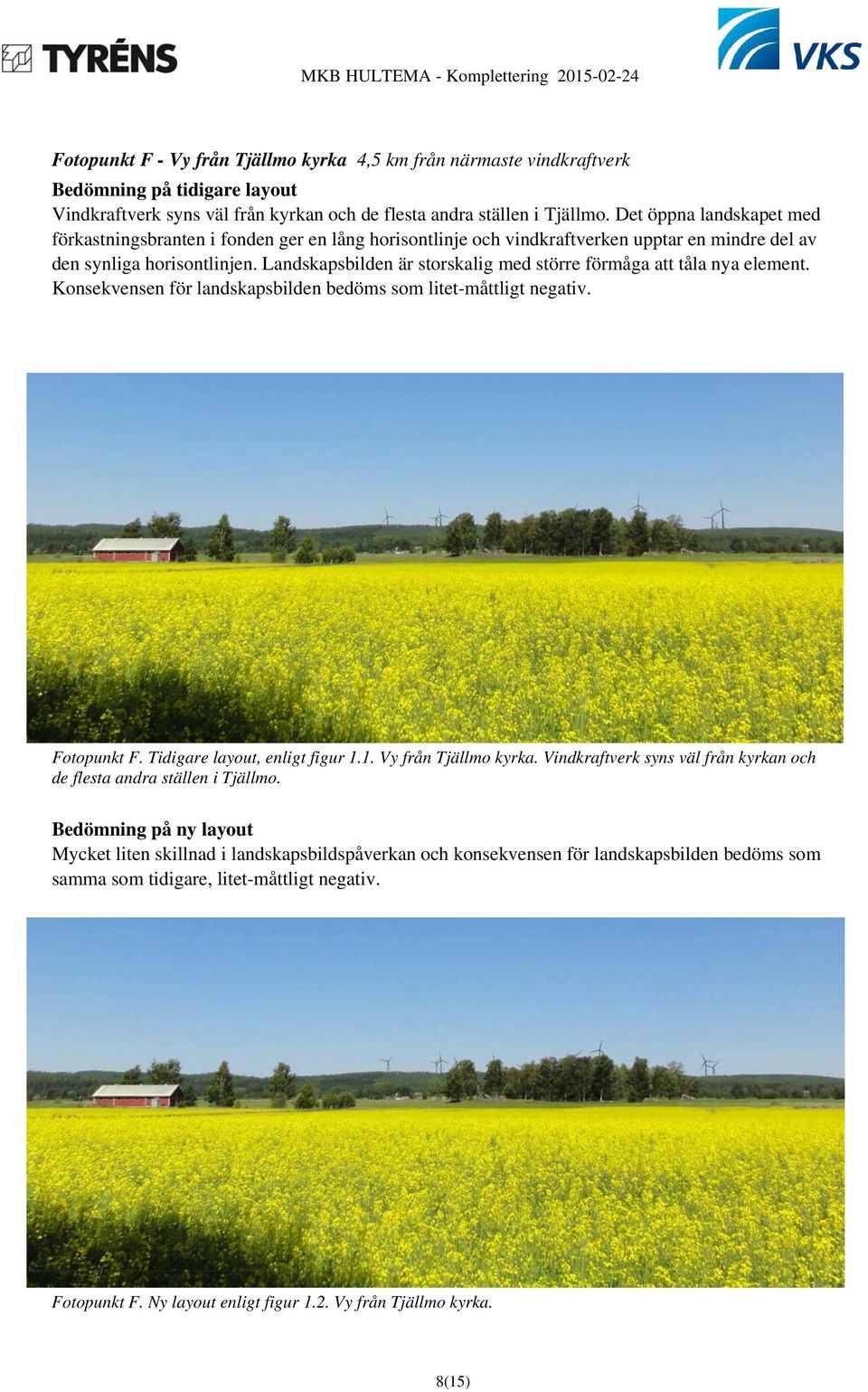

8 Fotopunkt F - Vy från Tjällmo kyrka 4,5 km från närmaste vindkraftverk Bedömning på tidigare layout Vindkraftverk syns väl från kyrkan och de flesta andra ställen i Tjällmo. Det öppna landskapet med förkastningsbranten i fonden ger en lång horisontlinje och vindkraftverken upptar en mindre del av den synliga horisontlinjen. Landskapsbilden är storskalig med större förmåga att tåla nya element. Konsekvensen för landskapsbilden bedöms som litet-måttligt negativ. Fotopunkt F. Tidigare layout, enligt figur 1.1. Vy från Tjällmo kyrka. Vindkraftverk syns väl från kyrkan och de flesta andra ställen i Tjällmo. Bedömning på ny layout Mycket liten skillnad i landskapsbildspåverkan och konsekvensen för landskapsbilden bedöms som samma som tidigare, litet-måttligt negativ. Fotopunkt F. Ny layout enligt figur 1.2. Vy från Tjällmo kyrka. 8(15)

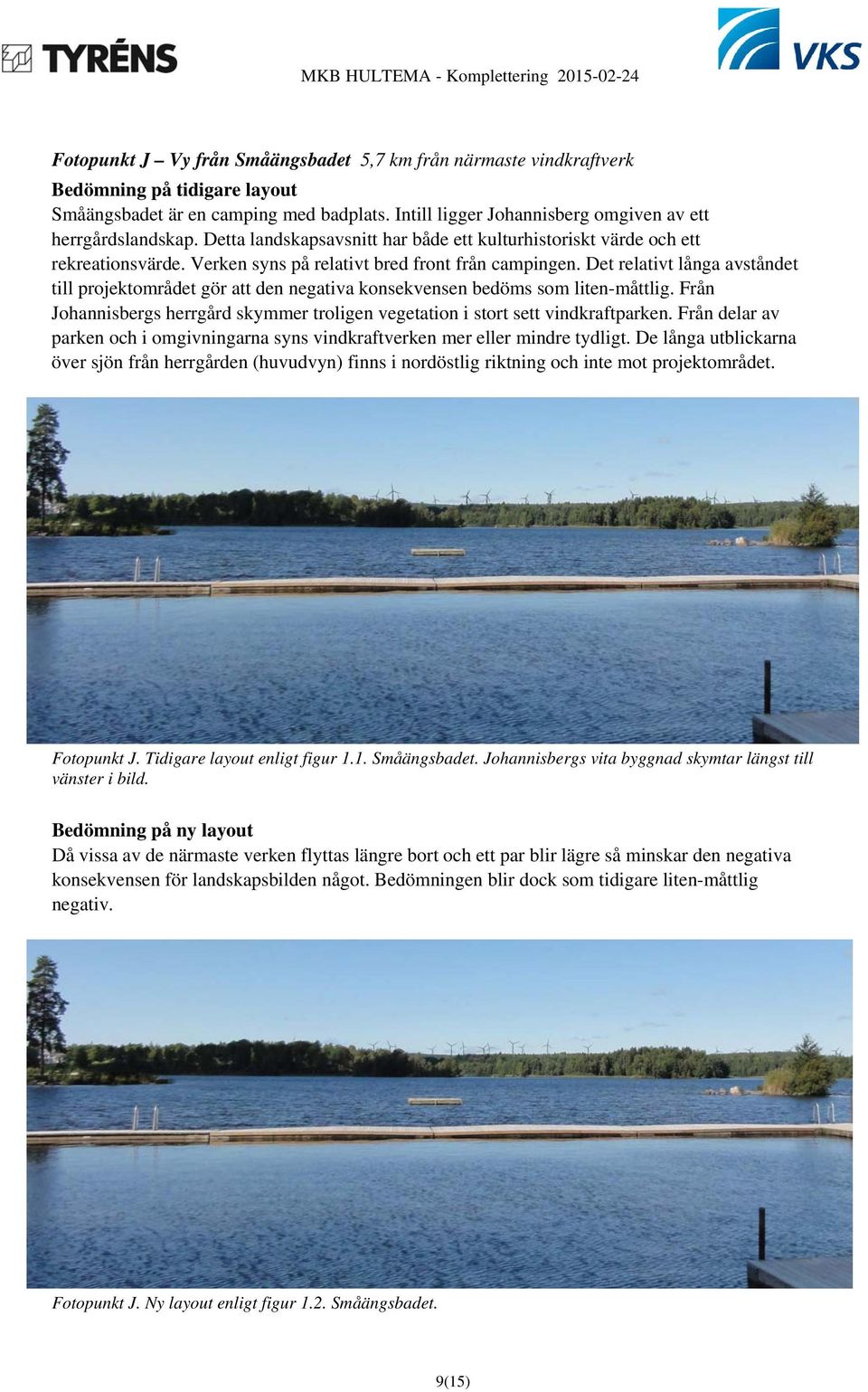

9 Fotopunkt J Vy från Småängsbadet 5,7 km från närmaste vindkraftverk Bedömning på tidigare layout Småängsbadet är en camping med badplats. Intill ligger Johannisberg omgiven av ett herrgårdslandskap. Detta landskapsavsnitt har både ett kulturhistoriskt värde och ett rekreationsvärde. Verken syns på relativt bred front från campingen. Det relativt långa avståndet till projektområdet gör att den negativa konsekvensen bedöms som liten-måttlig. Från Johannisbergs herrgård skymmer troligen vegetation i stort sett vindkraftparken. Från delar av parken och i omgivningarna syns vindkraftverken mer eller mindre tydligt. De långa utblickarna över sjön från herrgården (huvudvyn) finns i nordöstlig riktning och inte mot projektområdet. Fotopunkt J. Tidigare layout enligt figur 1.1. Småängsbadet. Johannisbergs vita byggnad skymtar längst till vänster i bild. Bedömning på ny layout Då vissa av de närmaste verken flyttas längre bort och ett par blir lägre så minskar den negativa konsekvensen för landskapsbilden något. Bedömningen blir dock som tidigare liten-måttlig negativ. Fotopunkt J. Ny layout enligt figur 1.2. Småängsbadet. 9(15)

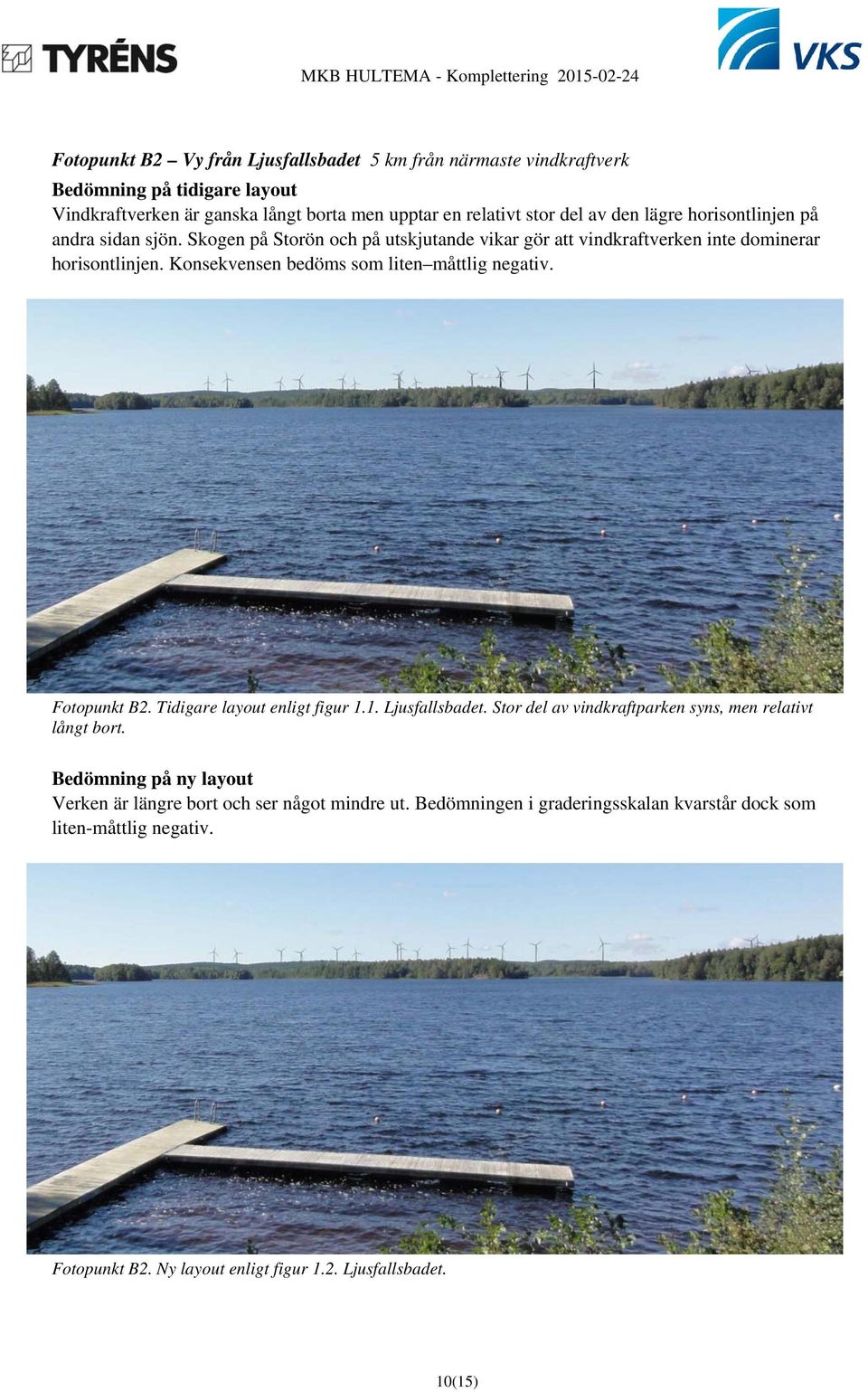

10 Fotopunkt B2 Vy från Ljusfallsbadet 5 km från närmaste vindkraftverk Bedömning på tidigare layout Vindkraftverken är ganska långt borta men upptar en relativt stor del av den lägre horisontlinjen på andra sidan sjön. Skogen på Storön och på utskjutande vikar gör att vindkraftverken inte dominerar horisontlinjen. Konsekvensen bedöms som liten måttlig negativ. Fotopunkt B2. Tidigare layout enligt figur 1.1. Ljusfallsbadet. Stor del av vindkraftparken syns, men relativt långt bort. Bedömning på ny layout Verken är längre bort och ser något mindre ut. Bedömningen i graderingsskalan kvarstår dock som liten-måttlig negativ. Fotopunkt B2. Ny layout enligt figur 1.2. Ljusfallsbadet. 10(15)

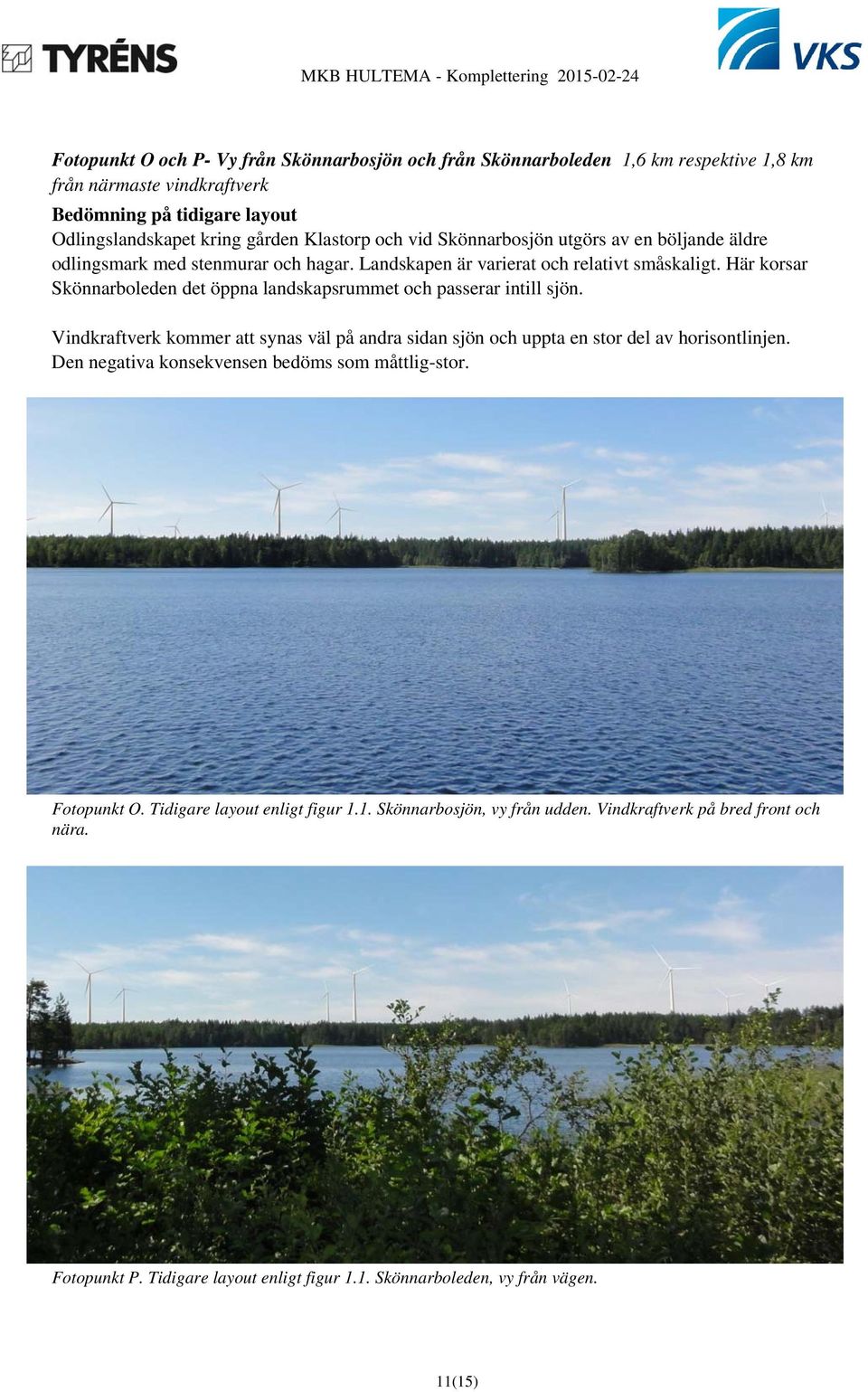

11 Fotopunkt O och P- Vy från Skönnarbosjön och från Skönnarboleden 1,6 km respektive 1,8 km från närmaste vindkraftverk Bedömning på tidigare layout Odlingslandskapet kring gården Klastorp och vid Skönnarbosjön utgörs av en böljande äldre odlingsmark med stenmurar och hagar. Landskapen är varierat och relativt småskaligt. Här korsar Skönnarboleden det öppna landskapsrummet och passerar intill sjön. Vindkraftverk kommer att synas väl på andra sidan sjön och uppta en stor del av horisontlinjen. Den negativa konsekvensen bedöms som måttlig-stor. Fotopunkt O. Tidigare layout enligt figur 1.1. Skönnarbosjön, vy från udden. Vindkraftverk på bred front och nära. Fotopunkt P. Tidigare layout enligt figur 1.1. Skönnarboleden, vy från vägen. 11(15)

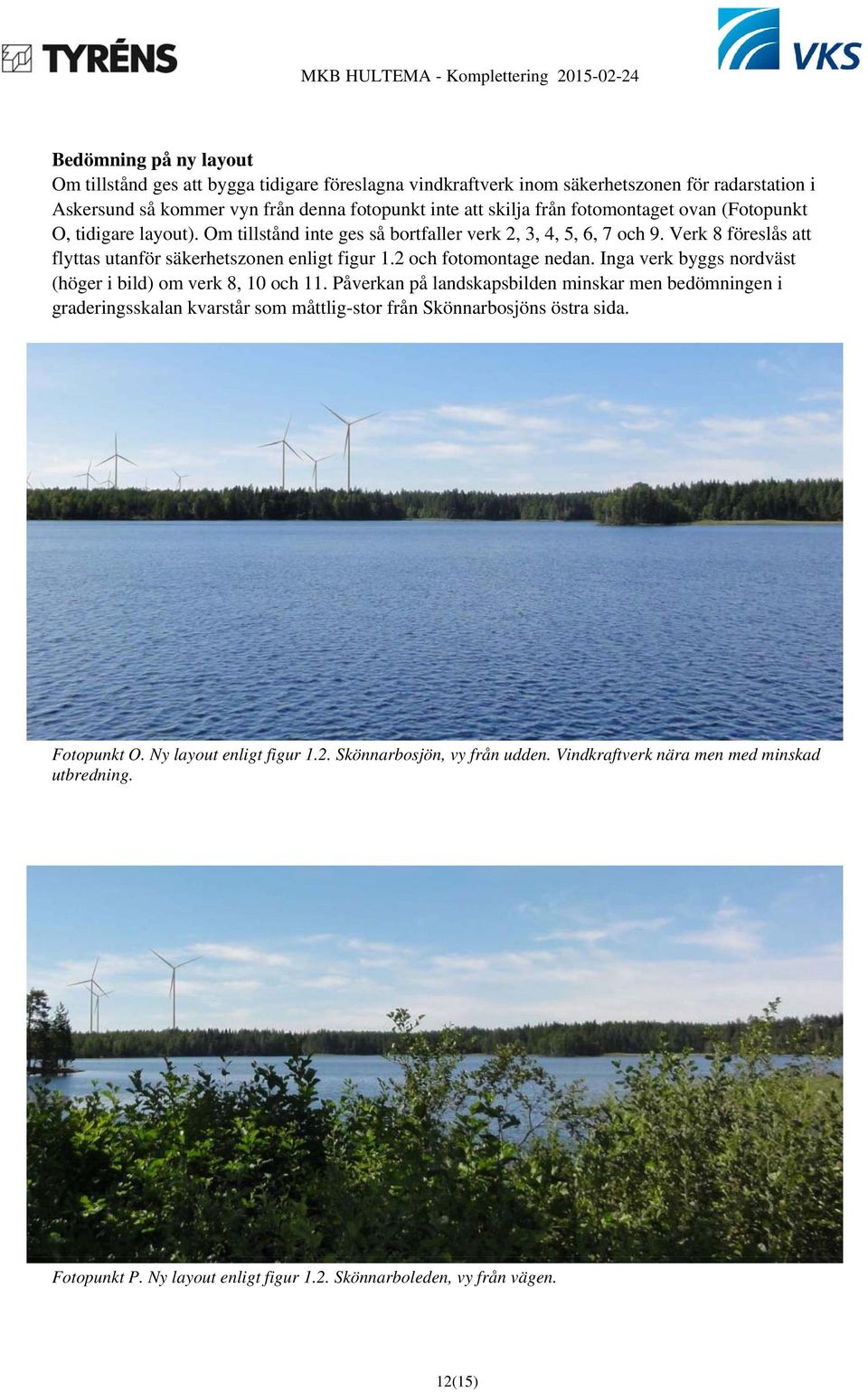

12 Bedömning på ny layout Om tillstånd ges att bygga tidigare föreslagna vindkraftverk inom säkerhetszonen för radarstation i Askersund så kommer vyn från denna fotopunkt inte att skilja från fotomontaget ovan (Fotopunkt O, tidigare layout). Om tillstånd inte ges så bortfaller verk 2, 3, 4, 5, 6, 7 och 9. Verk 8 föreslås att flyttas utanför säkerhetszonen enligt figur 1.2 och fotomontage nedan. Inga verk byggs nordväst (höger i bild) om verk 8, 10 och 11. Påverkan på landskapsbilden minskar men bedömningen i graderingsskalan kvarstår som måttlig-stor från Skönnarbosjöns östra sida. Fotopunkt O. Ny layout enligt figur 1.2. Skönnarbosjön, vy från udden. Vindkraftverk nära men med minskad utbredning. Fotopunkt P. Ny layout enligt figur 1.2. Skönnarboleden, vy från vägen. 12(15)

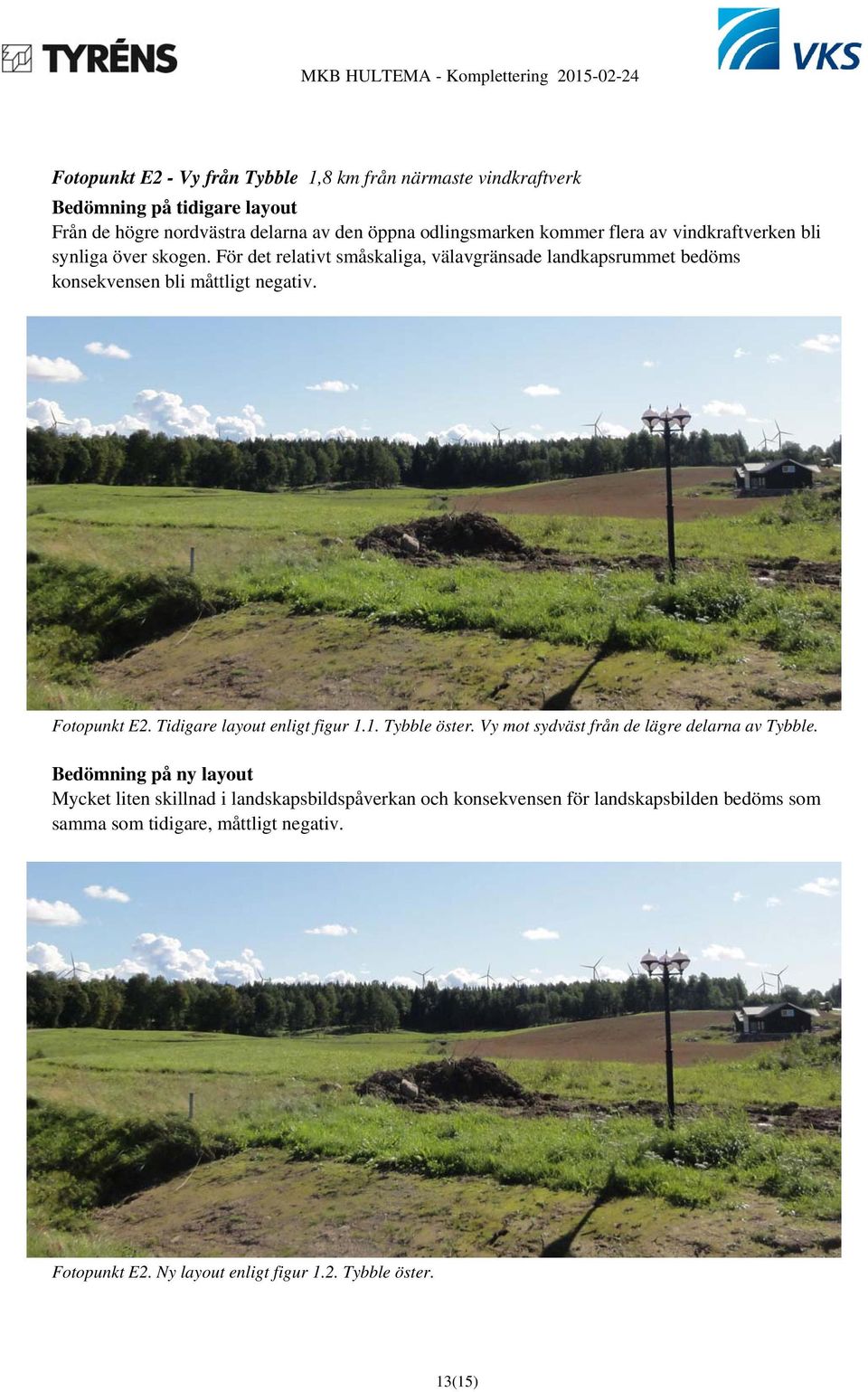

13 Fotopunkt E2 - Vy från Tybble 1,8 km från närmaste vindkraftverk Bedömning på tidigare layout Från de högre nordvästra delarna av den öppna odlingsmarken kommer flera av vindkraftverken bli synliga över skogen. För det relativt småskaliga, välavgränsade landkapsrummet bedöms konsekvensen bli måttligt negativ. Fotopunkt E2. Tidigare layout enligt figur 1.1. Tybble öster. Vy mot sydväst från de lägre delarna av Tybble. Bedömning på ny layout Mycket liten skillnad i landskapsbildspåverkan och konsekvensen för landskapsbilden bedöms som samma som tidigare, måttligt negativ. Fotopunkt E2. Ny layout enligt figur 1.2. Tybble öster. 13(15)

14 Fotopunkt X Östra Meltorp 2 km från närmaste vindkraftverk Bedömning på tidigare layout Melsjön och östra Meltorp utgör ett mindre öppet landskapsrum i skogslandskapet. Två-tre vindkraftverk syns från sjöns västra ände. De få verken bedöms inte påverka den skogliga landskapsbilden i någon större grad. Den negativa konsekvensen bedöms som liten. Fotopunkt X. Tidigare layout enligt figur 1.1. Östra Meltorp. Bedömning på ny layout Ett verk syns tydligare, men konsekvensen för landskapsbilden bedöm som liten negativ. Fotopunkt X. Ny layout enligt figur 1.2. Östra Meltorp. 14(15)
