Mura ditt dubbelgarage.

Transkript

1 Mura ditt dubbelgarage.

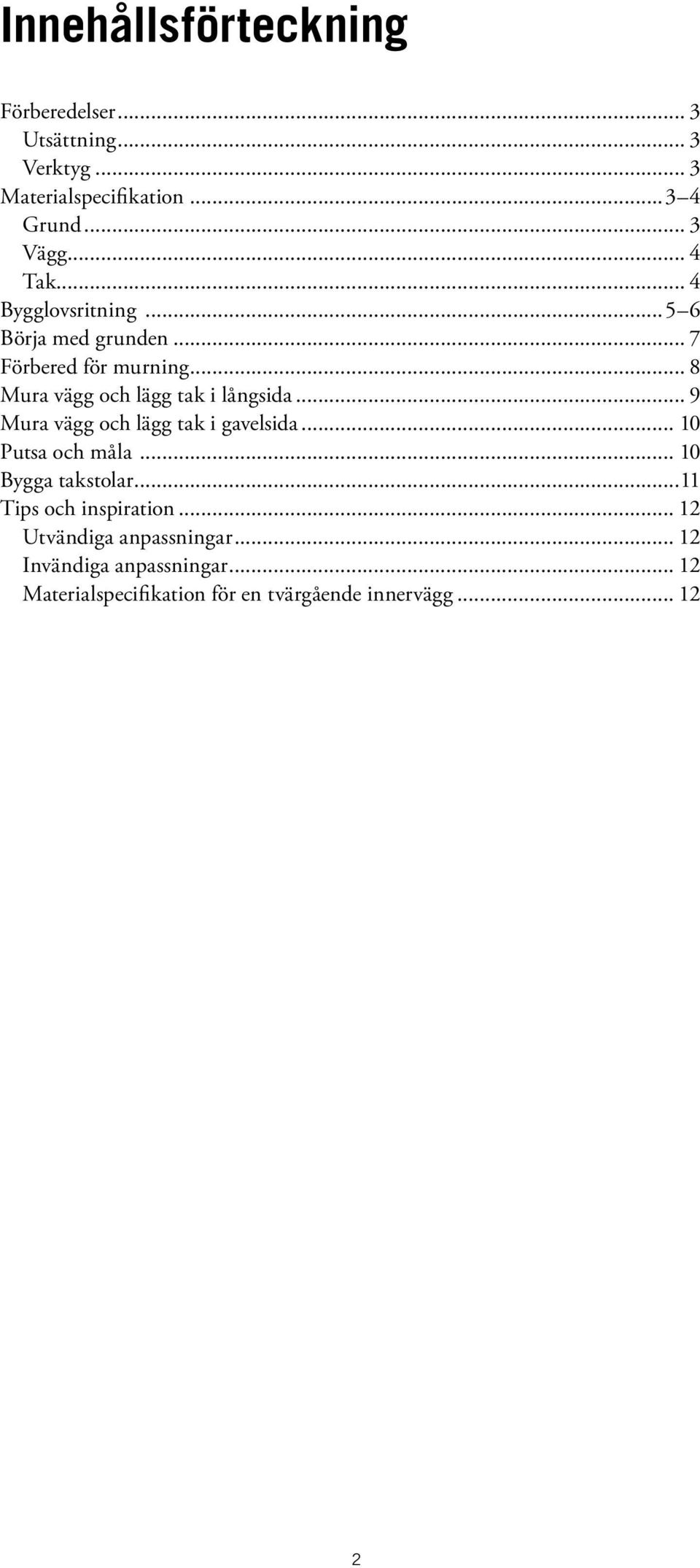

2 Innehållsförteckning Förberedelser... 3 Utsättning... 3 Verktyg... 3 Materialspecifikation Grund... 3 Vägg... 4 Tak... 4 Bygglovsritning Börja med grunden... 7 Förbered för murning... 8 Mura vägg och lägg tak i långsida... 9 Mura vägg och lägg tak i gavelsida Putsa och måla Bygga takstolar...11 Tips och inspiration Utvändiga anpassningar Invändiga anpassningar Materialspecifikation för en tvärgående innervägg

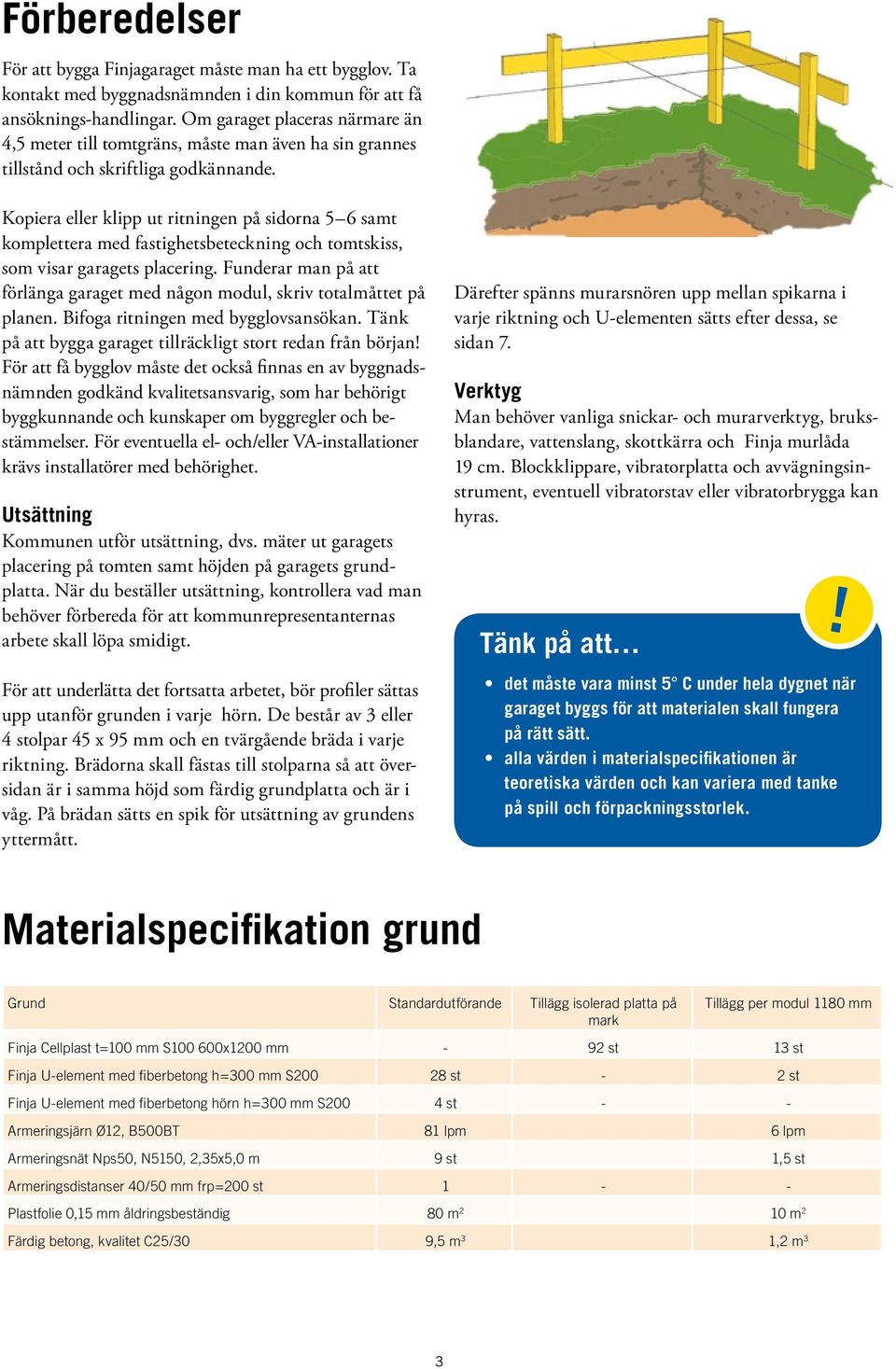

3 Förberedelser För att bygga Finjagaraget måste man ha ett bygglov. Ta kontakt med byggnadsnämnden i din kommun för att få ansöknings-handlingar. Om garaget placeras närmare än 4,5 meter till tomtgräns, måste man även ha sin grannes tillstånd och skriftliga godkännande. Kopiera eller klipp ut ritningen på sidorna 5 6 samt komplettera med fastighetsbeteckning och tomtskiss, som visar garagets placering. Funderar man på att förlänga garaget med någon modul, skriv totalmåttet på planen. Bifoga ritningen med bygglovsansökan. Tänk på att bygga garaget tillräckligt stort redan från början! För att få bygglov måste det också finnas en av byggnadsnämnden godkänd kvalitetsansvarig, som har behörigt byggkunnande och kunskaper om byggregler och bestämmelser. För eventuella el- och/eller VA-installationer krävs installatörer med behörighet. Utsättning Kommunen utför utsättning, dvs. mäter ut garagets placering på tomten samt höjden på garagets grundplatta. När du beställer utsättning, kontrollera vad man behöver förbereda för att kommunrepresentanternas arbete skall löpa smidigt. För att underlätta det fortsatta arbetet, bör profiler sättas upp utanför grunden i varje hörn. De består av 3 eller 4 stolpar 45 x 95 mm och en tvärgående bräda i varje riktning. Brädorna skall fästas till stolparna så att översidan är i samma höjd som färdig grundplatta och är i våg. På brädan sätts en spik för utsättning av grundens yttermått. Därefter spänns murarsnören upp mellan spikarna i varje riktning och U-elementen sätts efter dessa, se sidan 7. Verktyg Man behöver vanliga snickar- och murarverktyg, bruksblandare, vattenslang, skottkärra och Finja murlåda 19 cm. Blockklippare, vibratorplatta och avvägningsinstrument, eventuell vibratorstav eller vibratorbrygga kan hyras. Tänk på att det måste vara minst 5 C under hela dygnet när garaget byggs för att materialen skall fungera på rätt sätt. alla värden i materialspecifikationen är teoretiska värden och kan variera med tanke på spill och förpackningsstorlek.! Materialspecifikation grund Grund Standardutförande Tillägg isolerad platta på mark Tillägg per modul 1180 mm Finja Cellplast t=100 mm S x1200 mm - 92 st 13 st Finja U-element med fiberbetong h=300 mm S st - 2 st Finja U-element med fiberbetong hörn h=300 mm S200 4 st - - Armeringsjärn Ø12, B500BT 81 lpm 6 lpm Armeringsnät Nps50, N5150, 2,35x5,0 m 9 st 1,5 st Armeringsdistanser 40/50 mm frp=200 st Plastfolie 0,15 mm åldringsbeständig 80 m 2 10 m 2 Färdig betong, kvalitet C25/30 9,5 m 3 1,2 m 3 3

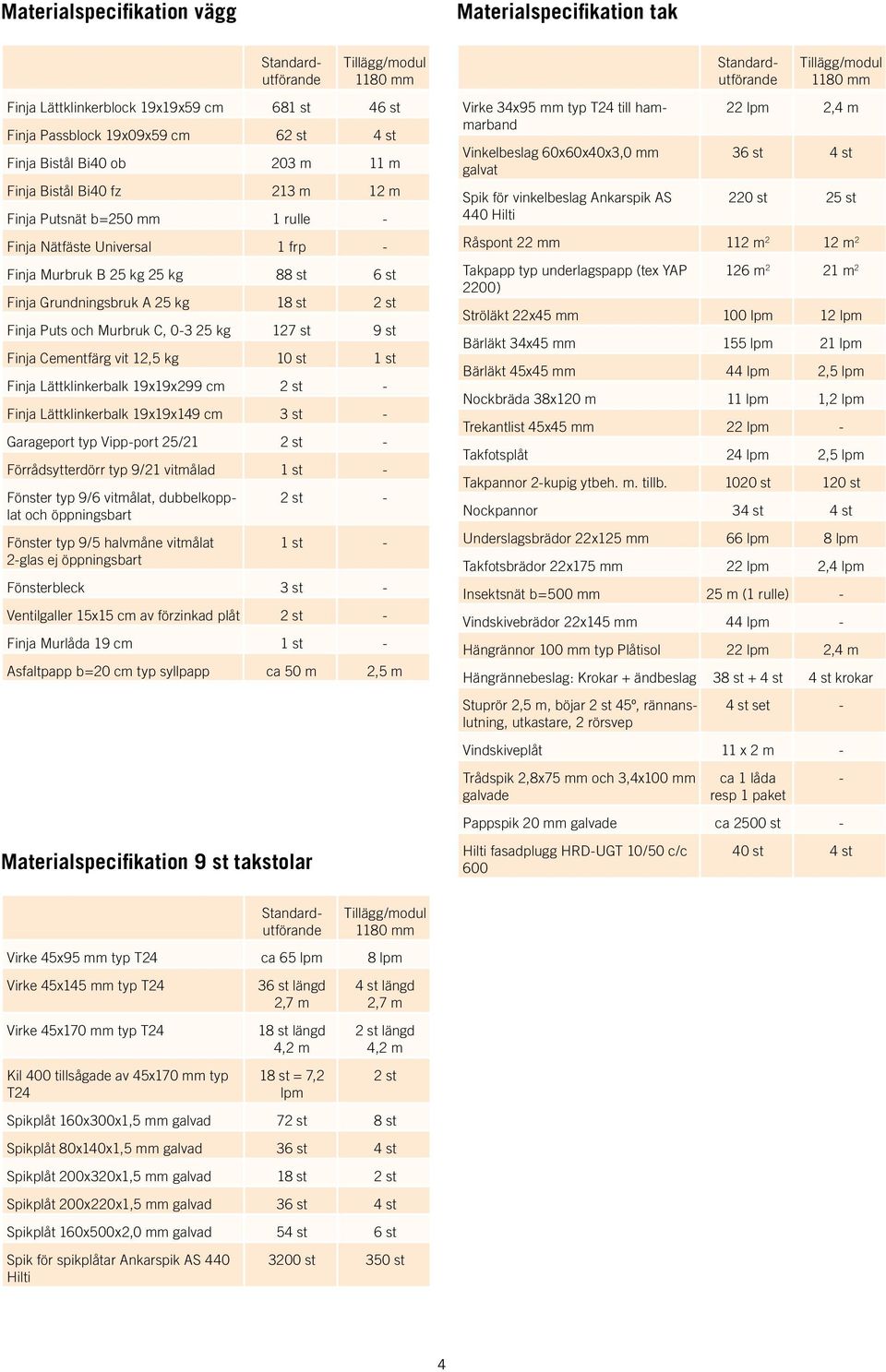

4 Materialspecifikation vägg Materialspecifikation tak Standardutförande Tillägg/modul 1180 mm Finja Lättklinkerblock 19x19x59 cm 681 st 46 st Finja Passblock 19x09x59 cm 62 st 4 st Finja Bistål Bi40 ob 203 m 11 m Finja Bistål Bi40 fz 213 m 12 m Finja Putsnät b=250 mm 1 rulle - Finja Nätfäste Universal 1 frp - Finja Murbruk B 25 kg 25 kg 88 st 6 st Finja Grundningsbruk A 25 kg 18 st 2 st Finja Puts och Murbruk C, kg 127 st 9 st Finja Cementfärg vit 12,5 kg 10 st 1 st Finja Lättklinkerbalk 19x19x299 cm 2 st - Finja Lättklinkerbalk 19x19x149 cm 3 st - Garageport typ Vipp-port 25/21 2 st - Förrådsytterdörr typ 9/21 vitmålad 1 st - Fönster typ 9/6 vitmålat, dubbelkopplat och öppningsbart Fönster typ 9/5 halvmåne vitmålat 2-glas ej öppningsbart 2 st - 1 st - Fönsterbleck 3 st - Ventilgaller 15x15 cm av förzinkad plåt 2 st - Finja Murlåda 19 cm 1 st - Asfaltpapp b=20 cm typ syllpapp ca 50 m 2,5 m Materialspecifikation 9 st takstolar Virke 34x95 mm typ T24 till hammarband Vinkelbeslag 60x60x40x3,0 mm galvat Spik för vinkelbeslag Ankarspik AS 440 Hilti Standardutförande Tillägg/modul 1180 mm 22 lpm 2,4 m 36 st 4 st 220 st 25 st Råspont 22 mm 112 m 2 12 m 2 Takpapp typ underlagspapp (tex YAP 2200) 126 m 2 21 m 2 Ströläkt 22x45 mm 100 lpm 12 lpm Bärläkt 34x45 mm 155 lpm 21 lpm Bärläkt 45x45 mm 44 lpm 2,5 lpm Nockbräda 38x120 m 11 lpm 1,2 lpm Trekantlist 45x45 mm 22 lpm - Takfotsplåt 24 lpm 2,5 lpm Takpannor 2-kupig ytbeh. m. tillb st 120 st Nockpannor 34 st 4 st Underslagsbrädor 22x125 mm 66 lpm 8 lpm Takfotsbrädor 22x175 mm 22 lpm 2,4 lpm Insektsnät b=500 mm 25 m (1 rulle) - Vindskivebrädor 22x145 mm 44 lpm - Hängrännor 100 mm typ Plåtisol 22 lpm 2,4 m Hängrännebeslag: Krokar + ändbeslag 38 st + 4 st 4 st krokar Stuprör 2,5 m, böjar 2 st 45º, rännanslutning, utkastare, 2 rörsvep 4 st set - Vindskiveplåt 11 x 2 m - Trådspik 2,8x75 mm och 3,4x100 mm galvade ca 1 låda resp 1 paket Pappspik 20 mm galvade ca 2500 st - Hilti fasadplugg HRD-UGT 10/50 c/c st 4 st - Standardutförande Tillägg/modul 1180 mm Virke 45x95 mm typ T24 ca 65 lpm 8 lpm Virke 45x145 mm typ T24 Virke 45x170 mm typ T24 Kil 400 tillsågade av 45x170 mm typ T24 36 st längd 2,7 m 18 st längd 4,2 m 18 st = 7,2 lpm 4 st längd 2,7 m 2 st längd 4,2 m 2 st Spikplåt 160x300x1,5 mm galvad 72 st 8 st Spikplåt 80x140x1,5 mm galvad 36 st 4 st Spikplåt 200x320x1,5 mm galvad 18 st 2 st Spikplåt 200x220x1,5 mm galvad 36 st 4 st Spikplåt 160x500x2,0 mm galvad 54 st 6 st Spik för spikplåtar Ankarspik AS 440 Hilti 3200 st 350 st 4

5 5

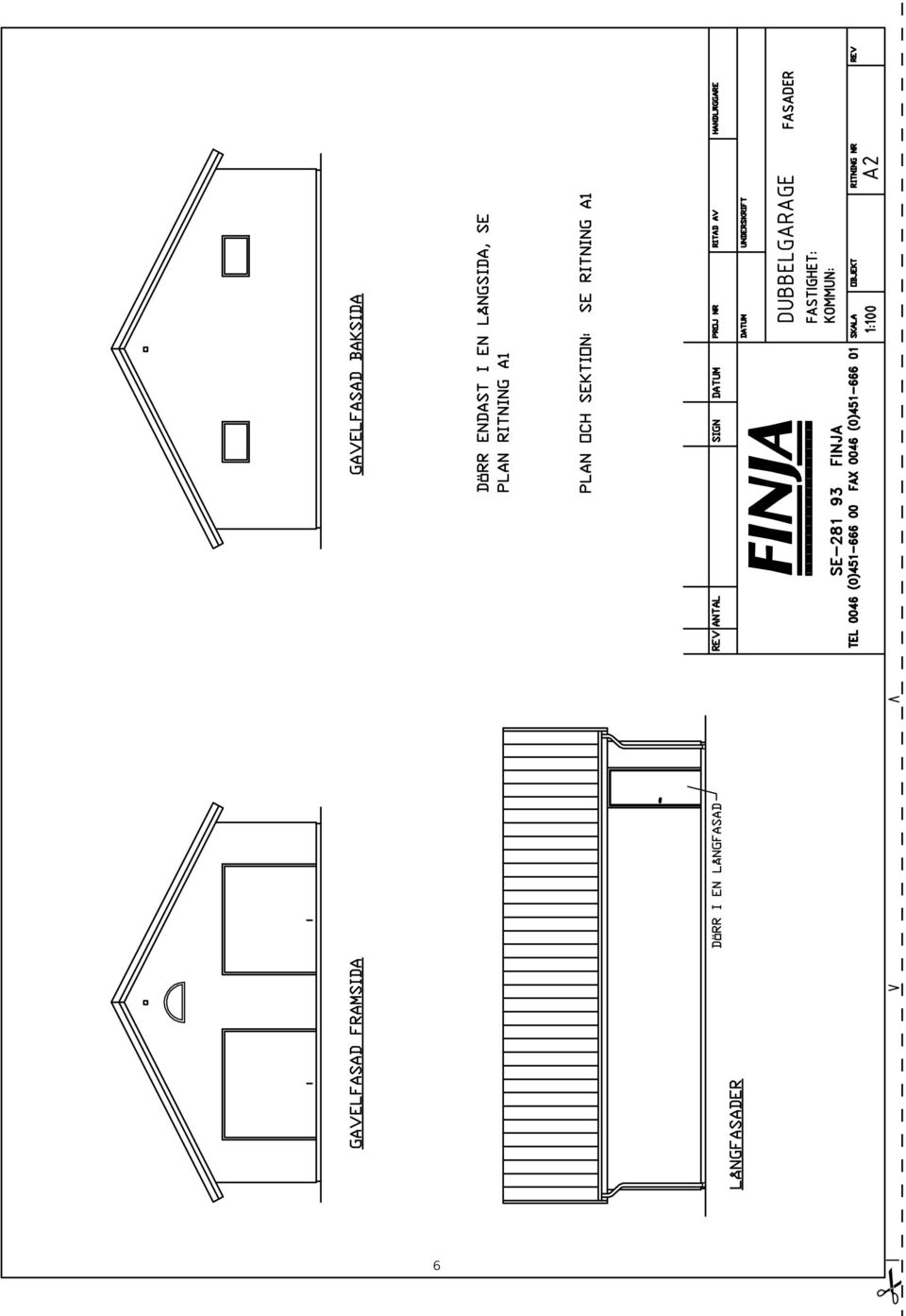

6 6

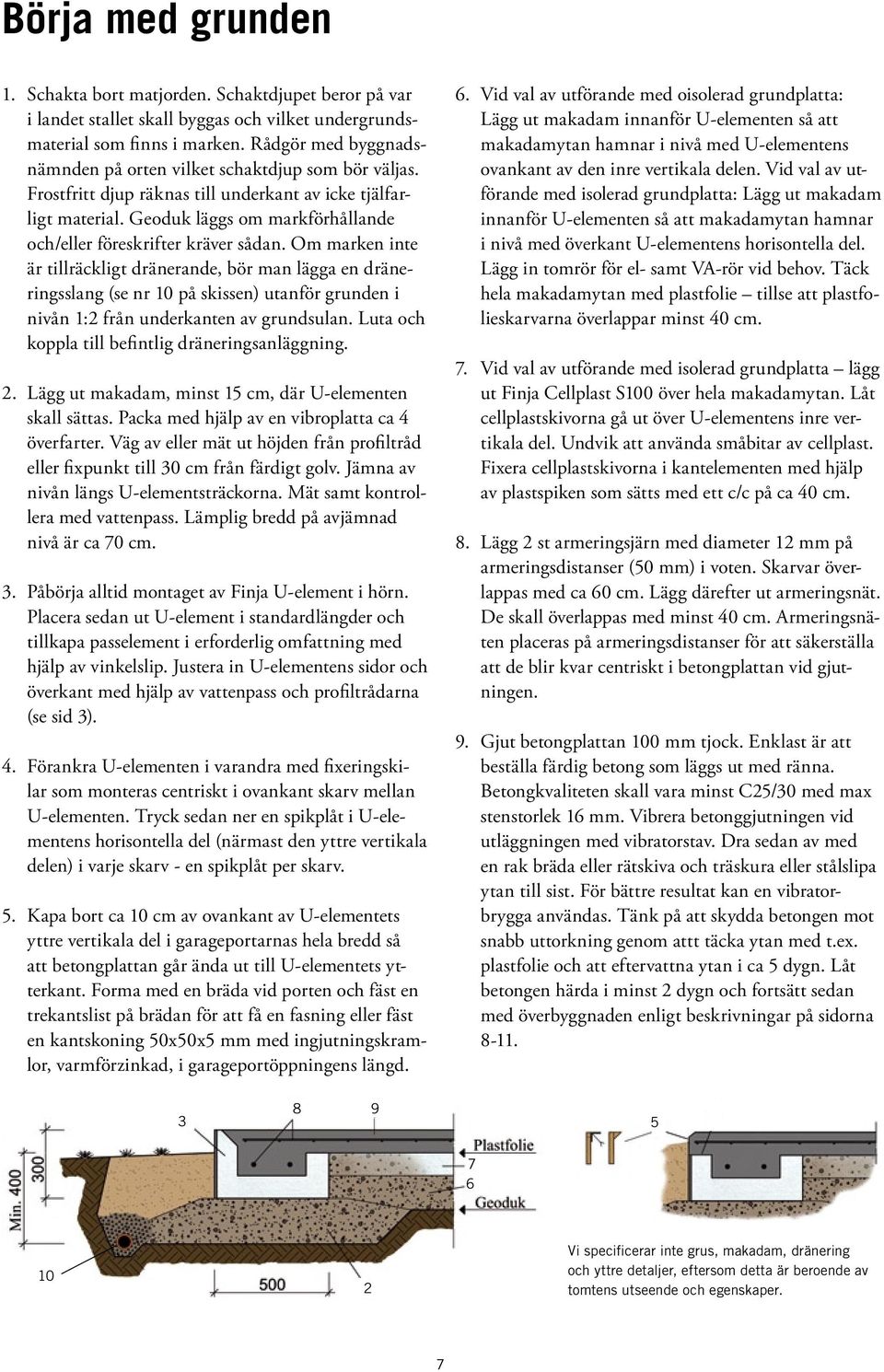

7 Börja med grunden 1. Schakta bort matjorden. Schaktdjupet beror på var i landet stallet skall byggas och vilket undergrundsmaterial som finns i marken. Rådgör med byggnadsnämnden på orten vilket schaktdjup som bör väljas. Frostfritt djup räknas till underkant av icke tjälfarligt material. Geoduk läggs om markförhållande och/eller föreskrifter kräver sådan. Om marken inte är tillräckligt dränerande, bör man lägga en dräneringsslang (se nr 10 på skissen) utanför grunden i nivån 1:2 från underkanten av grundsulan. Luta och koppla till befintlig dräneringsanläggning. 2. Lägg ut makadam, minst 15 cm, där U-elementen skall sättas. Packa med hjälp av en vibroplatta ca 4 överfarter. Väg av eller mät ut höjden från profiltråd eller fixpunkt till 30 cm från färdigt golv. Jämna av nivån längs U-elementsträckorna. Mät samt kontrollera med vattenpass. Lämplig bredd på avjämnad nivå är ca 70 cm. 3. Påbörja alltid montaget av Finja U-element i hörn. Placera sedan ut U-element i standardlängder och tillkapa passelement i erforderlig omfattning med hjälp av vinkelslip. Justera in U-elementens sidor och överkant med hjälp av vattenpass och profiltrådarna (se sid 3). 4. Förankra U-elementen i varandra med fixeringskilar som monteras centriskt i ovankant skarv mellan U-elementen. Tryck sedan ner en spikplåt i U-elementens horisontella del (närmast den yttre vertikala delen) i varje skarv - en spikplåt per skarv. 5. Kapa bort ca 10 cm av ovankant av U-elementets yttre vertikala del i garageportarnas hela bredd så att betongplattan går ända ut till U-elementets ytterkant. Forma med en bräda vid porten och fäst en trekantslist på brädan för att få en fasning eller fäst en kantskoning 50x50x5 mm med ingjutningskramlor, varmförzinkad, i garageportöppningens längd. 6. Vid val av utförande med oisolerad grundplatta: Lägg ut makadam innanför U-elementen så att makadamytan hamnar i nivå med U-elementens ovankant av den inre vertikala delen. Vid val av utförande med isolerad grundplatta: Lägg ut makadam innanför U-elementen så att makadamytan hamnar i nivå med överkant U-elementens horisontella del. Lägg in tomrör för el- samt VA-rör vid behov. Täck hela makadamytan med plastfolie tillse att plastfolieskarvarna överlappar minst 40 cm. 7. Vid val av utförande med isolerad grundplatta lägg ut Finja Cellplast S100 över hela makadamytan. Låt cellplastskivorna gå ut över U-elementens inre vertikala del. Undvik att använda småbitar av cellplast. Fixera cellplastskivorna i kantelementen med hjälp av plastspiken som sätts med ett c/c på ca 40 cm. 8. Lägg 2 st armeringsjärn med diameter 12 mm på armeringsdistanser (50 mm) i voten. Skarvar överlappas med ca 60 cm. Lägg därefter ut armeringsnät. De skall överlappas med minst 40 cm. Armeringsnäten placeras på armeringsdistanser för att säkerställa att de blir kvar centriskt i betongplattan vid gjutningen. 9. Gjut betongplattan 100 mm tjock. Enklast är att beställa färdig betong som läggs ut med ränna. Betongkvaliteten skall vara minst C25/30 med max stenstorlek 16 mm. Vibrera betonggjutningen vid utläggningen med vibratorstav. Dra sedan av med en rak bräda eller rätskiva och träskura eller stålslipa ytan till sist. För bättre resultat kan en vibratorbrygga användas. Tänk på att skydda betongen mot snabb uttorkning genom attt täcka ytan med t.ex. plastfolie och att eftervattna ytan i ca 5 dygn. Låt betongen härda i minst 2 dygn och fortsätt sedan med överbyggnaden enligt beskrivningar på sidorna Vi specificerar inte grus, makadam, dränering och yttre detaljer, eftersom detta är beroende av tomtens utseende och egenskaper. 7

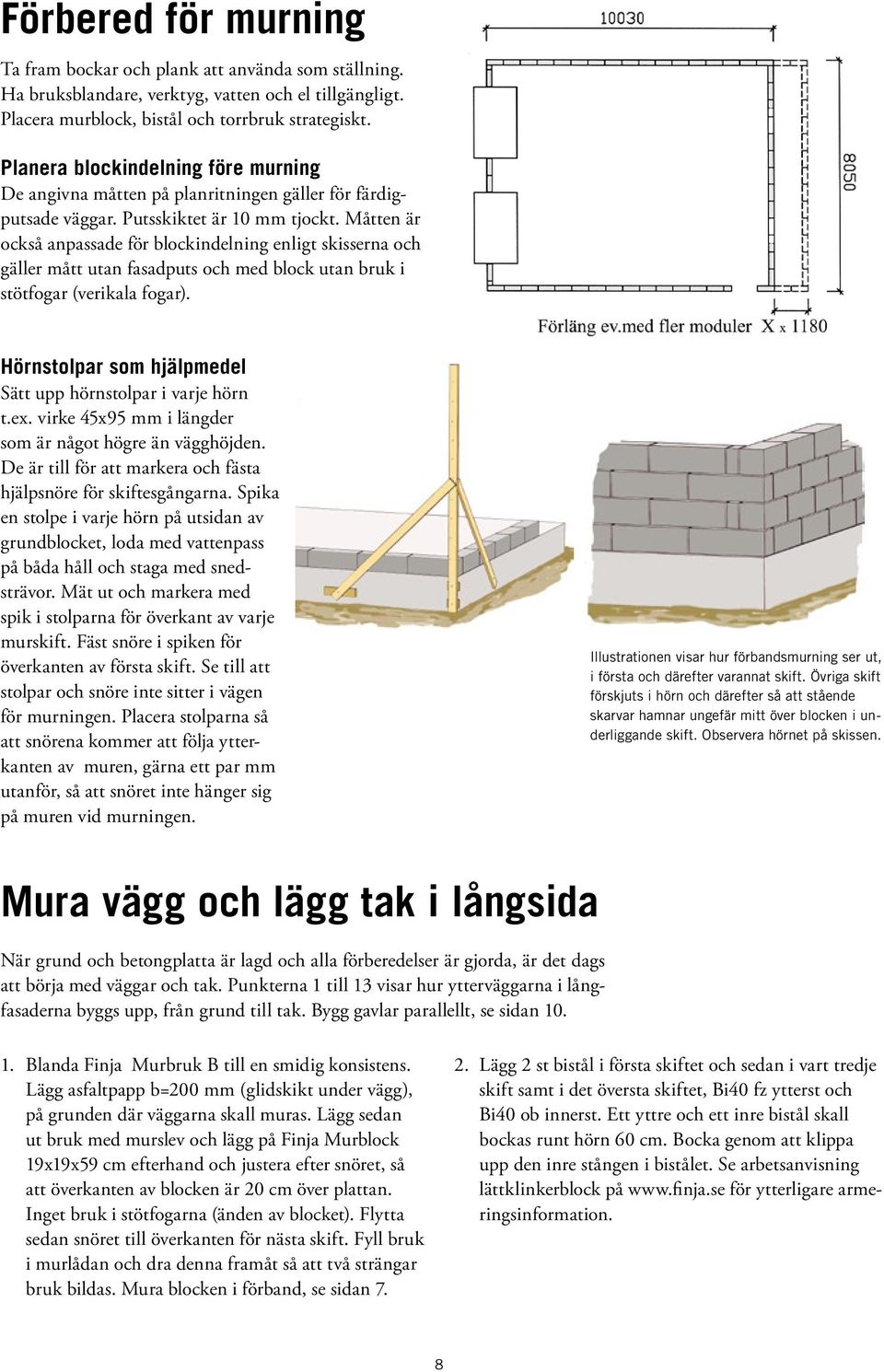

8 Förbered för murning Ta fram bockar och plank att använda som ställning. Ha bruksblandare, verktyg, vatten och el tillgängligt. Placera murblock, bistål och torrbruk strategiskt. Planera blockindelning före murning De angivna måtten på planritningen gäller för färdigputsade väggar. Putsskiktet är 10 mm tjockt. Måtten är också anpassade för blockindelning enligt skisserna och gäller mått utan fasadputs och med block utan bruk i stötfogar (verikala fogar). Hörnstolpar som hjälpmedel Sätt upp hörnstolpar i varje hörn t.ex. virke 45x95 mm i längder som är något högre än vägghöjden. De är till för att markera och fästa hjälpsnöre för skiftesgångarna. Spika en stolpe i varje hörn på utsidan av grundblocket, loda med vattenpass på båda håll och staga med snedsträvor. Mät ut och markera med spik i stolparna för överkant av varje murskift. Fäst snöre i spiken för överkanten av första skift. Se till att stolpar och snöre inte sitter i vägen för murningen. Placera stolparna så att snörena kommer att följa ytterkanten av muren, gärna ett par mm utanför, så att snöret inte hänger sig på muren vid murningen. Illustrationen visar hur förbandsmurning ser ut, i första och därefter varannat skift. Övriga skift förskjuts i hörn och därefter så att stående skarvar hamnar ungefär mitt över blocken i underliggande skift. Observera hörnet på skissen. Mura vägg och lägg tak i långsida När grund och betongplatta är lagd och alla förberedelser är gjorda, är det dags att börja med väggar och tak. Punkterna 1 till 13 visar hur ytterväggarna i långfasaderna byggs upp, från grund till tak. Bygg gavlar parallellt, se sidan Blanda Finja Murbruk B till en smidig konsistens. Lägg asfaltpapp b=200 mm (glidskikt under vägg), på grunden där väggarna skall muras. Lägg sedan ut bruk med murslev och lägg på Finja Murblock 19x19x59 cm efterhand och justera efter snöret, så att överkanten av blocken är 20 cm över plattan. Inget bruk i stötfogarna (änden av blocket). Flytta sedan snöret till överkanten för nästa skift. Fyll bruk i murlådan och dra denna framåt så att två strängar bruk bildas. Mura blocken i förband, se sidan Lägg 2 st bistål i första skiftet och sedan i vart tredje skift samt i det översta skiftet, Bi40 fz ytterst och Bi40 ob innerst. Ett yttre och ett inre bistål skall bockas runt hörn 60 cm. Bocka genom att klippa upp den inre stången i bistålet. Se arbetsanvisning lättklinkerblock på för ytterligare armeringsinformation. 8

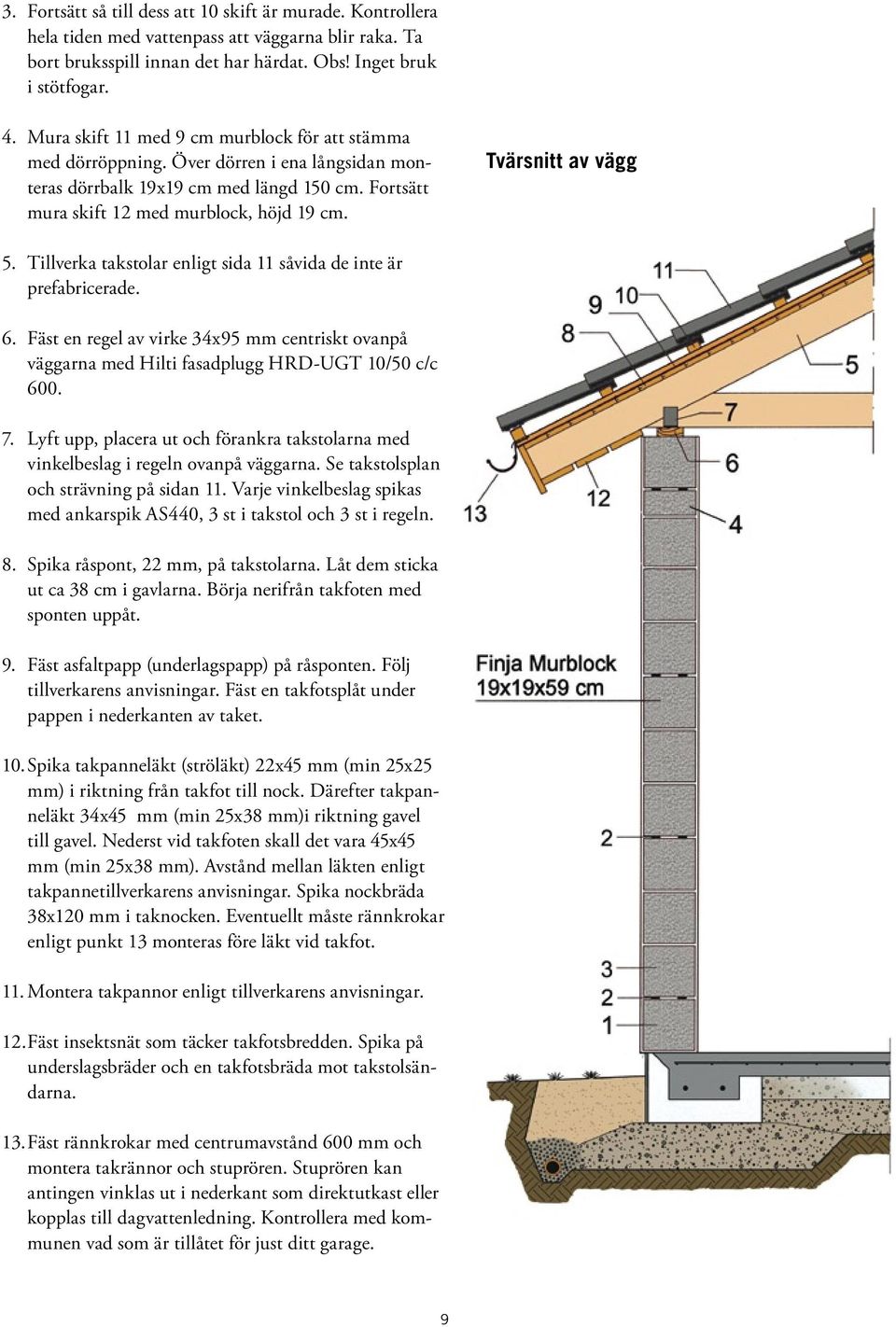

9 3. Fortsätt så till dess att 10 skift är murade. Kontrollera hela tiden med vattenpass att väggarna blir raka. Ta bort bruksspill innan det har härdat. Obs! Inget bruk i stötfogar. 4. Mura skift 11 med 9 cm murblock för att stämma med dörröppning. Över dörren i ena långsidan monteras dörrbalk 19x19 cm med längd 150 cm. Fortsätt mura skift 12 med murblock, höjd 19 cm. Tvärsnitt av vägg 5. Tillverka takstolar enligt sida 11 såvida de inte är prefabricerade. 6. Fäst en regel av virke 34x95 mm centriskt ovanpå väggarna med Hilti fasadplugg HRD-UGT 10/50 c/c Lyft upp, placera ut och förankra takstolarna med vinkelbeslag i regeln ovanpå väggarna. Se takstolsplan och strävning på sidan 11. Varje vinkelbeslag spikas med ankarspik AS440, 3 st i takstol och 3 st i regeln. 8. Spika råspont, 22 mm, på takstolarna. Låt dem sticka ut ca 38 cm i gavlarna. Börja nerifrån takfoten med sponten uppåt. 9. Fäst asfaltpapp (underlagspapp) på råsponten. Följ tillverkarens anvisningar. Fäst en takfotsplåt under pappen i nederkanten av taket. 10. Spika takpanneläkt (ströläkt) 22x45 mm (min 25x25 mm) i riktning från takfot till nock. Därefter takpanneläkt 34x45 mm (min 25x38 mm)i riktning gavel till gavel. Nederst vid takfoten skall det vara 45x45 mm (min 25x38 mm). Avstånd mellan läkten enligt takpannetillverkarens anvisningar. Spika nockbräda 38x120 mm i taknocken. Eventuellt måste rännkrokar enligt punkt 13 monteras före läkt vid takfot. 11. Montera takpannor enligt tillverkarens anvisningar. 12. Fäst insektsnät som täcker takfotsbredden. Spika på underslagsbräder och en takfotsbräda mot takstolsändarna. 13. Fäst rännkrokar med centrumavstånd 600 mm och montera takrännor och stuprören. Stuprören kan antingen vinklas ut i nederkant som direktutkast eller kopplas till dagvattenledning. Kontrollera med kommunen vad som är tillåtet för just ditt garage. 9

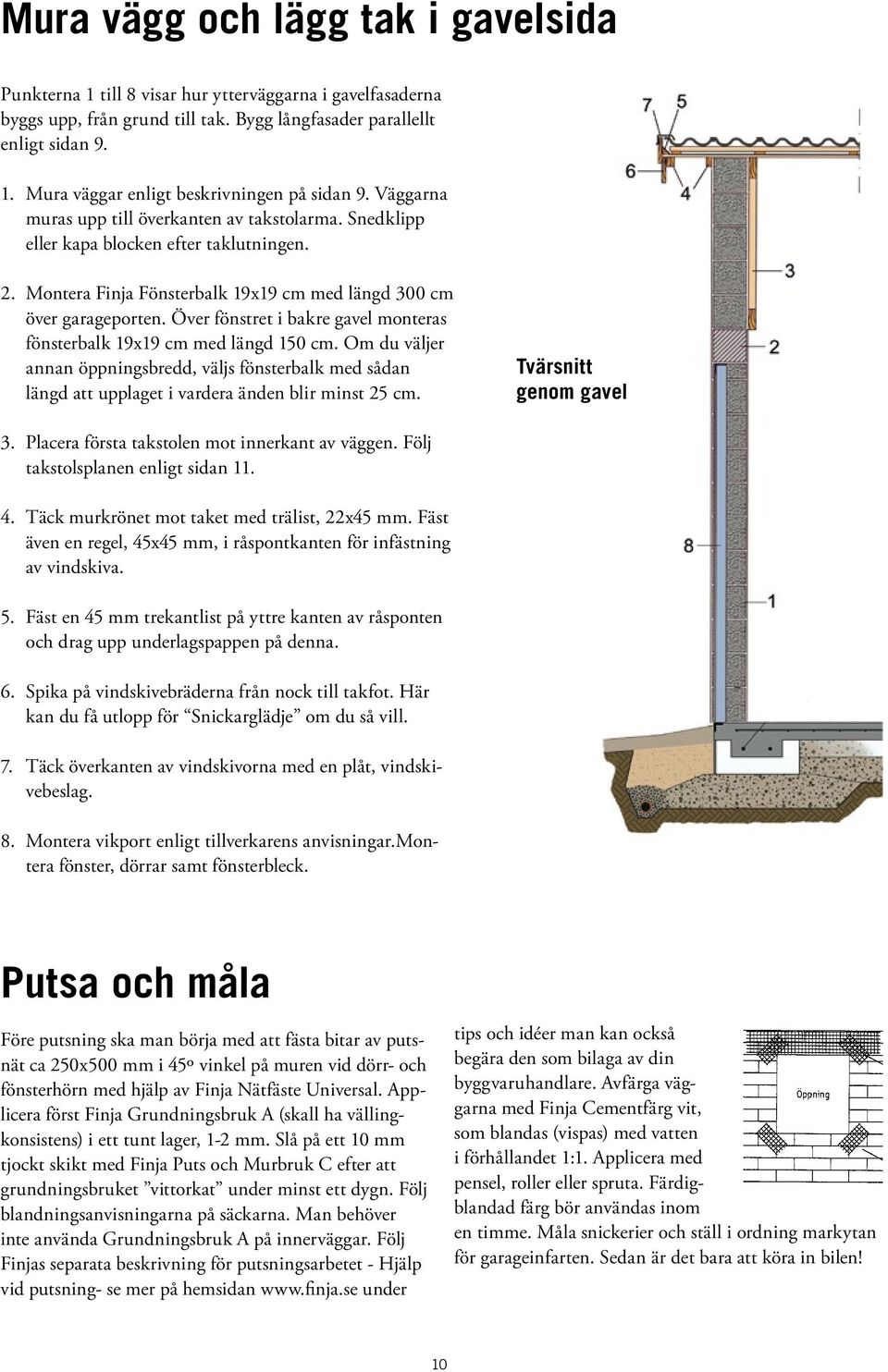

10 Mura vägg och lägg tak i gavelsida Punkterna 1 till 8 visar hur ytterväggarna i gavelfasaderna byggs upp, från grund till tak. Bygg långfasader parallellt enligt sidan Mura väggar enligt beskrivningen på sidan 9. Väggarna muras upp till överkanten av takstolarma. Snedklipp eller kapa blocken efter taklutningen. 2. Montera Finja Fönsterbalk 19x19 cm med längd 300 cm över garageporten. Över fönstret i bakre gavel monteras fönsterbalk 19x19 cm med längd 150 cm. Om du väljer annan öppningsbredd, väljs fönsterbalk med sådan längd att upplaget i vardera änden blir minst 25 cm. Tvärsnitt genom gavel 3. Placera första takstolen mot innerkant av väggen. Följ takstolsplanen enligt sidan Täck murkrönet mot taket med trälist, 22x45 mm. Fäst även en regel, 45x45 mm, i råspontkanten för infästning av vindskiva Fäst en 45 mm trekantlist på yttre kanten av råsponten och drag upp underlagspappen på denna. Spika på vindskivebräderna från nock till takfot. Här kan du få utlopp för Snickarglädje om du så vill. Täck överkanten av vindskivorna med en plåt, vindskivebeslag. Montera vikport enligt tillverkarens anvisningar.montera fönster, dörrar samt fönsterbleck. Putsa och måla Före putsning ska man börja med att fästa bitar av putsnät ca 250x500 mm i 45º vinkel på muren vid dörr- och fönsterhörn med hjälp av Finja Nätfäste Universal. Applicera först Finja Grundningsbruk A (skall ha vällingkonsistens) i ett tunt lager, 1-2 mm. Slå på ett 10 mm tjockt skikt med Finja Puts och Murbruk C efter att grundningsbruket vittorkat under minst ett dygn. Följ blandningsanvisningarna på säckarna. Man behöver inte använda Grundningsbruk A på innerväggar. Följ Finjas separata beskrivning för putsningsarbetet - Hjälp vid putsning- se mer på hemsidan under tips och idéer man kan också begära den som bilaga av din byggvaruhandlare. Avfärga väggarna med Finja Cementfärg vit, som blandas (vispas) med vatten i förhållandet 1:1. Applicera med pensel, roller eller spruta. Färdigblandad färg bör användas inom en timme. Måla snickerier och ställ i ordning markytan för garageinfarten. Sedan är det bara att köra in bilen! 10

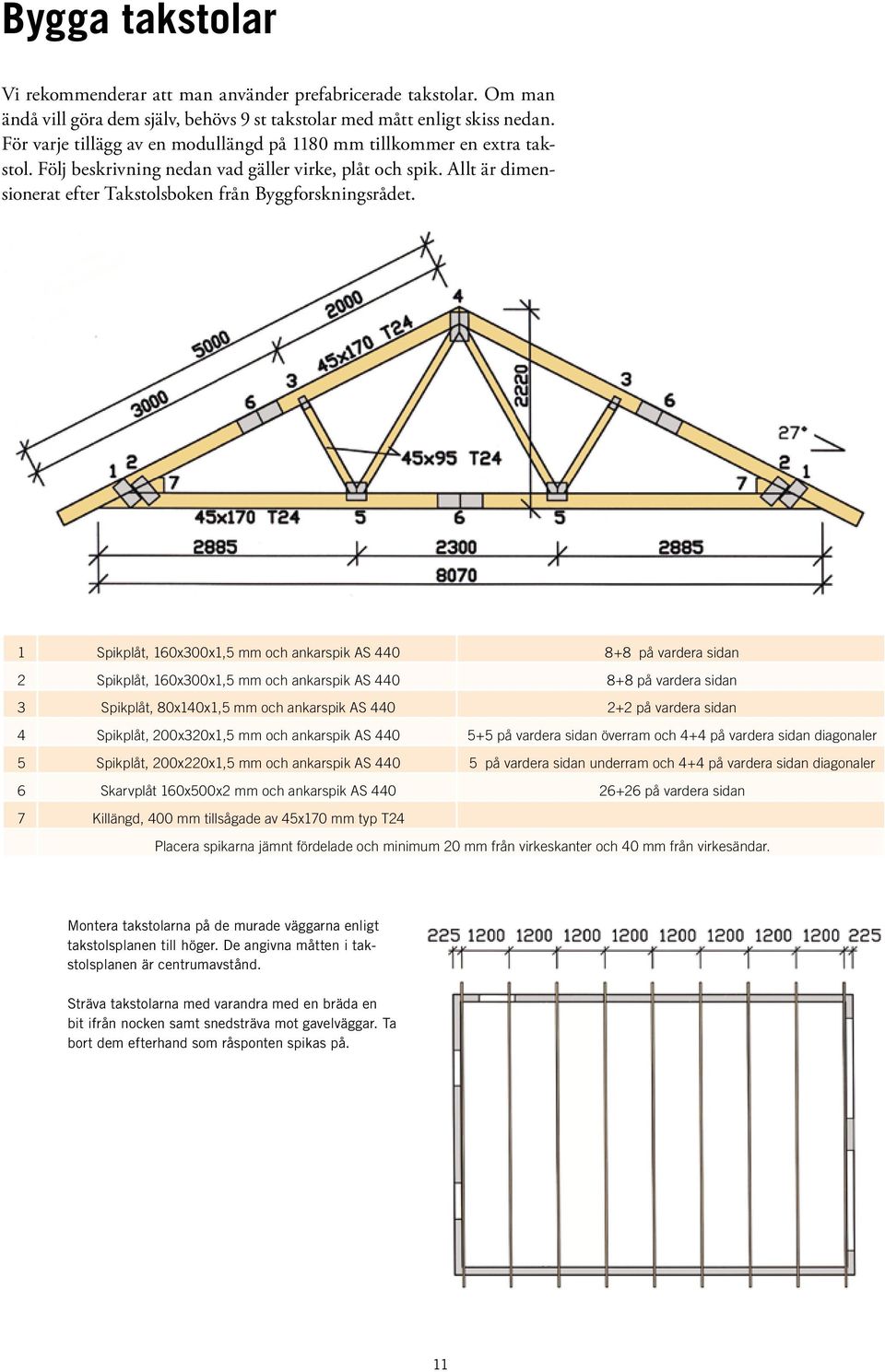

11 Bygga takstolar Vi rekommenderar att man använder prefabricerade takstolar. Om man ändå vill göra dem själv, behövs 9 st takstolar med mått enligt skiss nedan. För varje tillägg av en modullängd på 1180 mm tillkommer en extra takstol. Följ beskrivning nedan vad gäller virke, plåt och spik. Allt är dimensionerat efter Takstolsboken från Byggforskningsrådet. 1 Spikplåt, 160x300x1,5 mm och ankarspik AS på vardera sidan 2 Spikplåt, 160x300x1,5 mm och ankarspik AS på vardera sidan 3 Spikplåt, 80x140x1,5 mm och ankarspik AS på vardera sidan 4 Spikplåt, 200x320x1,5 mm och ankarspik AS på vardera sidan överram och 4+4 på vardera sidan diagonaler 5 Spikplåt, 200x220x1,5 mm och ankarspik AS på vardera sidan underram och 4+4 på vardera sidan diagonaler 6 Skarvplåt 160x500x2 mm och ankarspik AS på vardera sidan 7 Killängd, 400 mm tillsågade av 45x170 mm typ T24 Placera spikarna jämnt fördelade och minimum 20 mm från virkeskanter och 40 mm från virkesändar. Montera takstolarna på de murade väggarna enligt takstolsplanen till höger. De angivna måtten i takstolsplanen är centrumavstånd. Sträva takstolarna med varandra med en bräda en bit ifrån nocken samt snedsträva mot gavelväggar. Ta bort dem efterhand som råsponten spikas på. 11

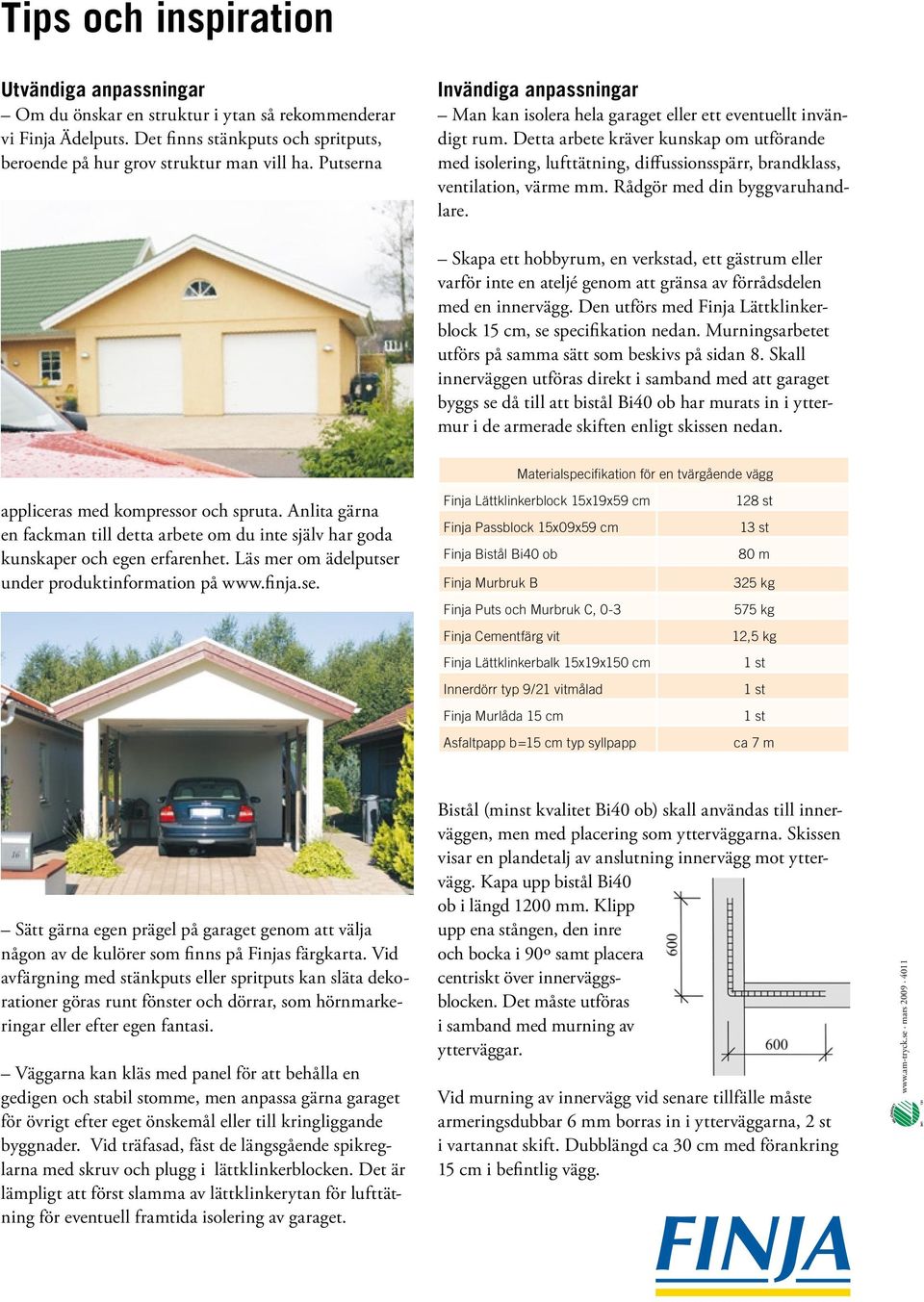

12 Tips och inspiration Utvändiga anpassningar Om du önskar en struktur i ytan så rekommenderar vi Finja Ädelputs. Det finns stänkputs och spritputs, beroende på hur grov struktur man vill ha. Putserna Invändiga anpassningar Man kan isolera hela garaget eller ett eventuellt invändigt rum. Detta arbete kräver kunskap om utförande med isolering, lufttätning, diffussionsspärr, brandklass, ventilation, värme mm. Rådgör med din byggvaruhandlare. Skapa ett hobbyrum, en verkstad, ett gästrum eller varför inte en ateljé genom att gränsa av förrådsdelen med en innervägg. Den utförs med Finja Lättklinkerblock 15 cm, se specifikation nedan. Murningsarbetet utförs på samma sätt som beskivs på sidan 8. Skall innerväggen utföras direkt i samband med att garaget byggs se då till att bistål Bi40 ob har murats in i yttermur i de armerade skiften enligt skissen nedan. Materialspecifikation för en tvärgående vägg appliceras med kompressor och spruta. Anlita gärna en fackman till detta arbete om du inte själv har goda kunskaper och egen erfarenhet. Läs mer om ädelputser under produktinformation på Finja Lättklinkerblock 15x19x59 cm Finja Passblock 15x09x59 cm Finja Bistål Bi40 ob Finja Murbruk B Finja Puts och Murbruk C, 0-3 Finja Cementfärg vit Finja Lättklinkerbalk 15x19x150 cm Innerdörr typ 9/21 vitmålad Finja Murlåda 15 cm Asfaltpapp b=15 cm typ syllpapp 128 st 13 st 80 m 325 kg 575 kg 12,5 kg 1 st 1 st 1 st ca 7 m Sätt gärna egen prägel på garaget genom att välja någon av de kulörer som finns på Finjas färgkarta. Vid avfärgning med stänkputs eller spritputs kan släta dekorationer göras runt fönster och dörrar, som hörnmarkeringar eller efter egen fantasi. Väggarna kan kläs med panel för att behålla en gedigen och stabil stomme, men anpassa gärna garaget för övrigt efter eget önskemål eller till kringliggande byggnader. Vid träfasad, fäst de längsgående spikreglarna med skruv och plugg i lättklinkerblocken. Det är lämpligt att först slamma av lättklinkerytan för lufttätning för eventuell framtida isolering av garaget. Bistål (minst kvalitet Bi40 ob) skall användas till innerväggen, men med placering som ytterväggarna. Skissen visar en plandetalj av anslutning innervägg mot yttervägg. Kapa upp bistål Bi40 ob i längd 1200 mm. Klipp upp ena stången, den inre och bocka i 90º samt placera centriskt över innerväggsblocken. Det måste utföras i samband med murning av ytterväggar. Vid murning av innervägg vid senare tillfälle måste armeringsdubbar 6 mm borras in i ytterväggarna, 2 st i vartannat skift. Dubblängd ca 30 cm med förankring 15 cm i befintlig vägg. mars
