Smartair System. TS1000 Version 4.23

Transkript

1 Smartair System TS1000 Version 4.23 Denna manual är ett komplement till: Smartair System Installations och driftsättningsmanual version 4.20A

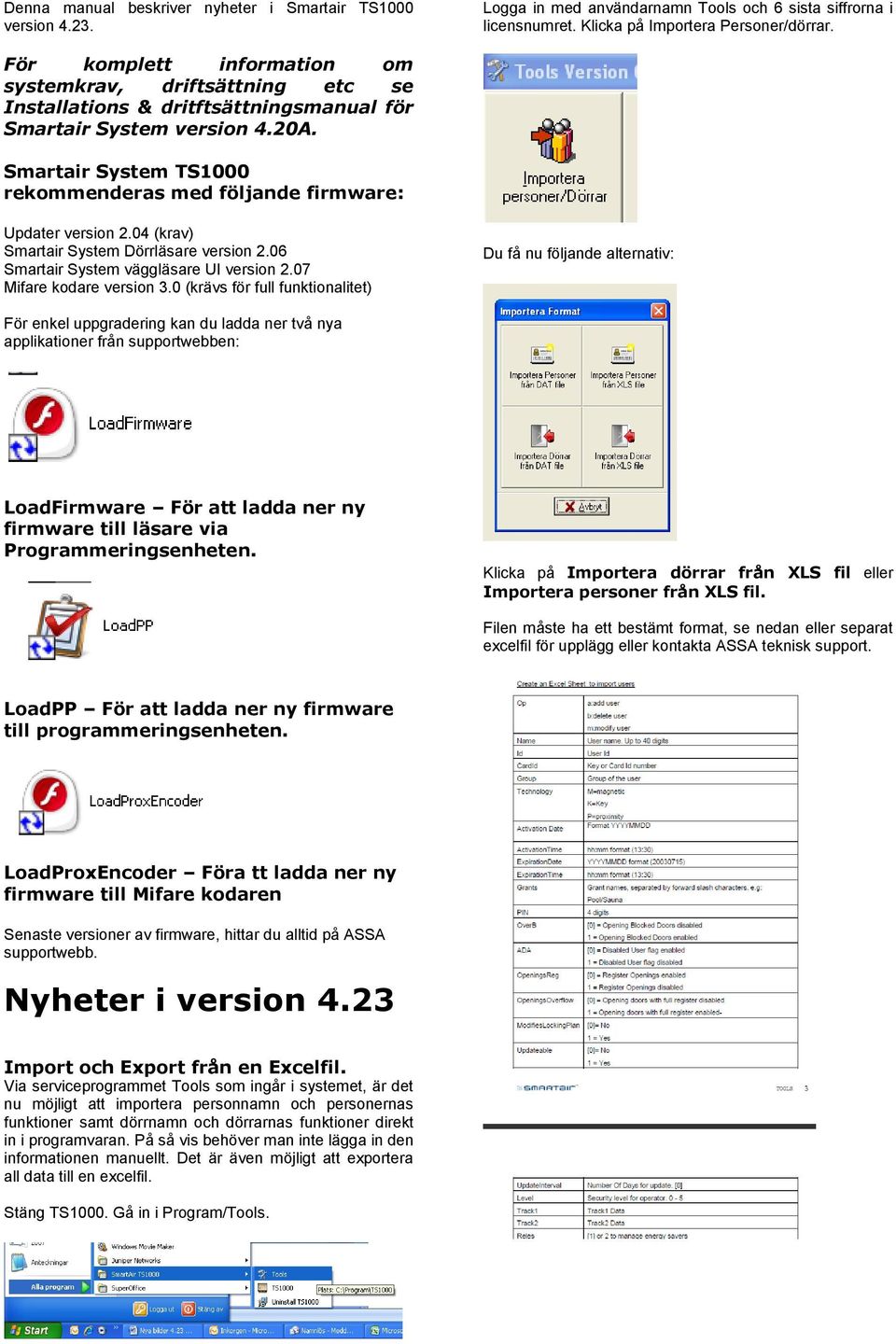

2 Denna manual beskriver nyheter i Smartair TS1000 version Logga in med användarnamn Tools och 6 sista siffrorna i licensnumret. Klicka på Importera Personer/dörrar. För komplett information om systemkrav, driftsättning etc se Installations & dritftsättningsmanual för Smartair System version 4.20A. Smartair System TS1000 rekommenderas med följande firmware: Updater version 2.04 (krav) Smartair System Dörrläsare version 2.06 Smartair System väggläsare UI version 2.07 Mifare kodare version 3.0 (krävs för full funktionalitet) Du få nu följande alternativ: För enkel uppgradering kan du ladda ner två nya applikationer från supportwebben: LoadFirmware För att ladda ner ny firmware till läsare via Programmeringsenheten. Klicka på Importera dörrar från XLS fil eller Importera personer från XLS fil. Filen måste ha ett bestämt format, se nedan eller separat excelfil för upplägg eller kontakta ASSA teknisk support. LoadPP För att ladda ner ny firmware till programmeringsenheten. LoadProxEncoder Föra tt ladda ner ny firmware till Mifare kodaren Senaste versioner av firmware, hittar du alltid på ASSA supportwebb. Nyheter i version 4.23 Import och Export från en Excelfil. Via serviceprogrammet Tools som ingår i systemet, är det nu möjligt att importera personnamn och personernas funktioner samt dörrnamn och dörrarnas funktioner direkt in i programvaran. På så vis behöver man inte lägga in den informationen manuellt. Det är även möjligt att exportera all data till en excelfil. Stäng TS1000. Gå in i Program/Tools.

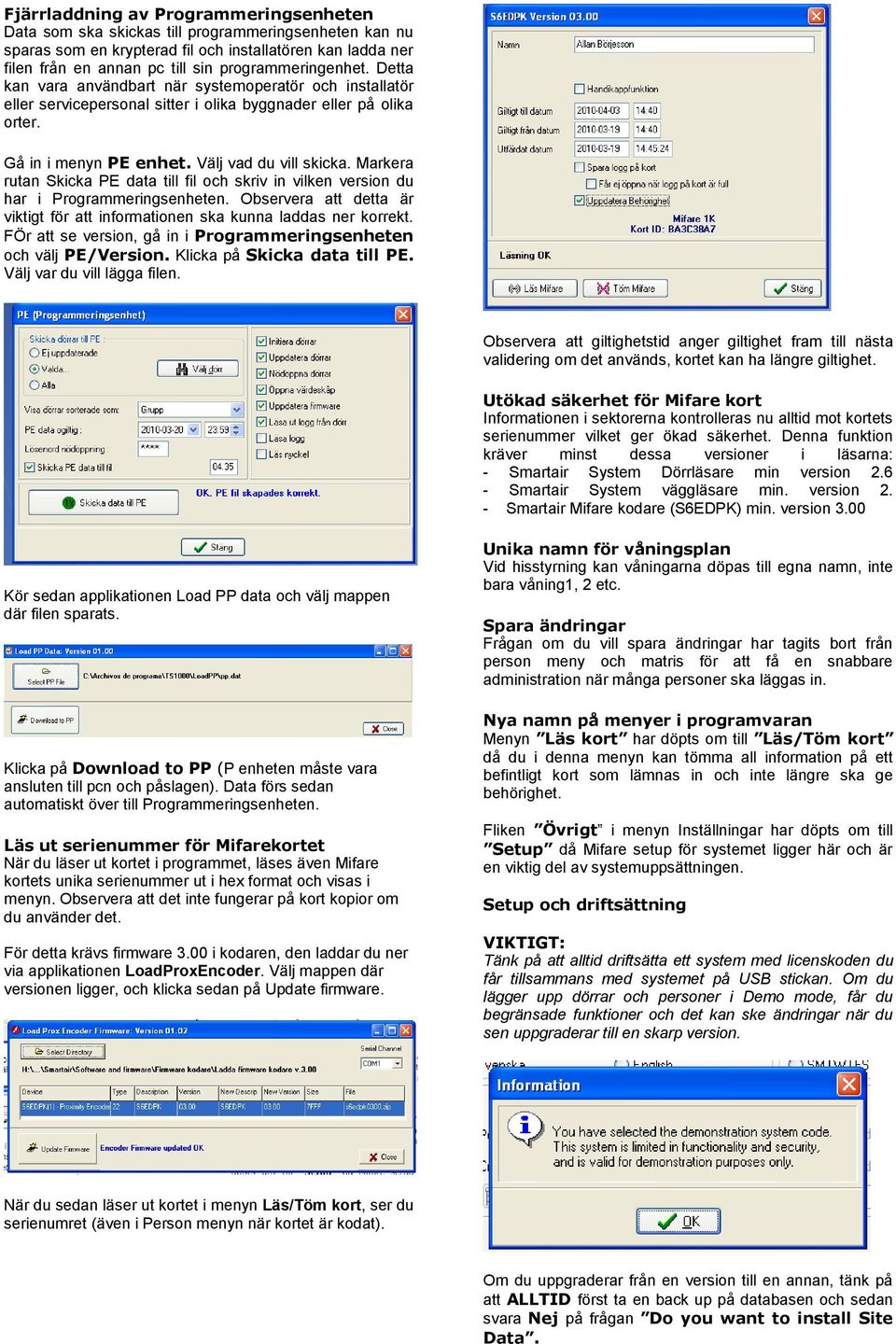

3 Fjärrladdning av Programmeringsenheten Data som ska skickas till programmeringsenheten kan nu sparas som en krypterad fil och installatören kan ladda ner filen från en annan pc till sin programmeringenhet. Detta kan vara användbart när systemoperatör och installatör eller servicepersonal sitter i olika byggnader eller på olika orter. Gå in i menyn PE enhet. Välj vad du vill skicka. Markera rutan Skicka PE data till fil och skriv in vilken version du har i Programmeringsenheten. Observera att detta är viktigt för att informationen ska kunna laddas ner korrekt. FÖr att se version, gå in i Programmeringsenheten och välj PE/Version. Klicka på Skicka data till PE. Välj var du vill lägga filen. Observera att giltighetstid anger giltighet fram till nästa validering om det används, kortet kan ha längre giltighet. Utökad säkerhet för Mifare kort Informationen i sektorerna kontrolleras nu alltid mot kortets serienummer vilket ger ökad säkerhet. Denna funktion kräver minst dessa versioner i läsarna: - Smartair System Dörrläsare min version Smartair System väggläsare min. version 2. - Smartair Mifare kodare (S6EDPK) min. version 3.00 Kör sedan applikationen Load PP data och välj mappen där filen sparats. Klicka på Download to PP (P enheten måste vara ansluten till pcn och påslagen). Data förs sedan automatiskt över till Programmeringsenheten. Läs ut serienummer för Mifarekortet När du läser ut kortet i programmet, läses även Mifare kortets unika serienummer ut i hex format och visas i menyn. Observera att det inte fungerar på kort kopior om du använder det. För detta krävs firmware 3.00 i kodaren, den laddar du ner via applikationen LoadProxEncoder. Välj mappen där versionen ligger, och klicka sedan på Update firmware. Unika namn för våningsplan Vid hisstyrning kan våningarna döpas till egna namn, inte bara våning1, 2 etc. Spara ändringar Frågan om du vill spara ändringar har tagits bort från person meny och matris för att få en snabbare administration när många personer ska läggas in. Nya namn på menyer i programvaran Menyn Läs kort har döpts om till Läs/Töm kort då du i denna menyn kan tömma all information på ett befintligt kort som lämnas in och inte längre ska ge behörighet. Fliken Övrigt i menyn Inställningar har döpts om till Setup då Mifare setup för systemet ligger här och är en viktig del av systemuppsättningen. Setup och driftsättning VIKTIGT: Tänk på att alltid driftsätta ett system med licenskoden du får tillsammans med systemet på USB stickan. Om du lägger upp dörrar och personer i Demo mode, får du begränsade funktioner och det kan ske ändringar när du sen uppgraderar till en skarp version. När du sedan läser ut kortet i menyn Läs/Töm kort, ser du serienumret (även i Person menyn när kortet är kodat). Om du uppgraderar från en version till en annan, tänk på att ALLTID först ta en back up på databasen och sedan svara Nej på frågan Do you want to install Site Data.

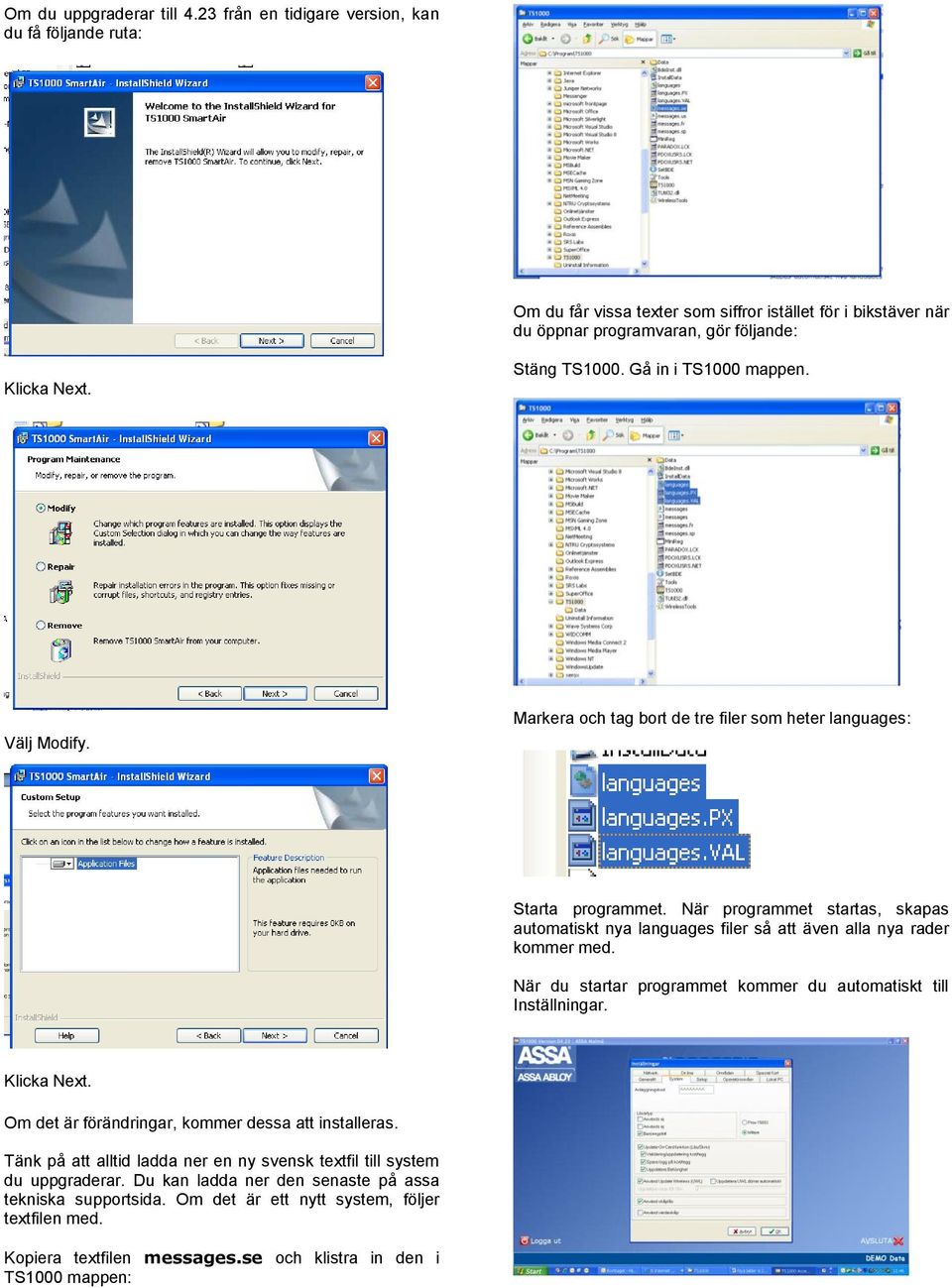

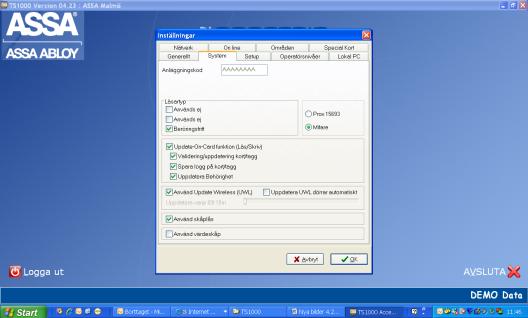

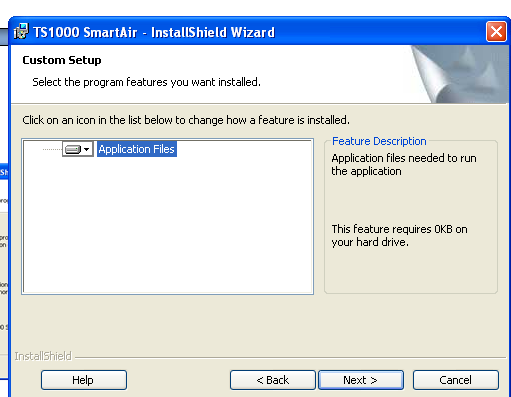

4 Om du uppgraderar till 4.23 från en tidigare version, kan du få följande ruta: Om du får vissa texter som siffror istället för i bikstäver när du öppnar programvaran, gör följande: Klicka Next. Stäng TS1000. Gå in i TS1000 mappen. Välj Modify. Markera och tag bort de tre filer som heter languages: Starta programmet. När programmet startas, skapas automatiskt nya languages filer så att även alla nya rader kommer med. När du startar programmet kommer du automatiskt till Inställningar. Klicka Next. Om det är förändringar, kommer dessa att installeras. Tänk på att alltid ladda ner en ny svensk textfil till system du uppgraderar. Du kan ladda ner den senaste på assa tekniska supportsida. Om det är ett nytt system, följer textfilen med. Kopiera textfilen messages.se och klistra in den i TS1000 mappen:

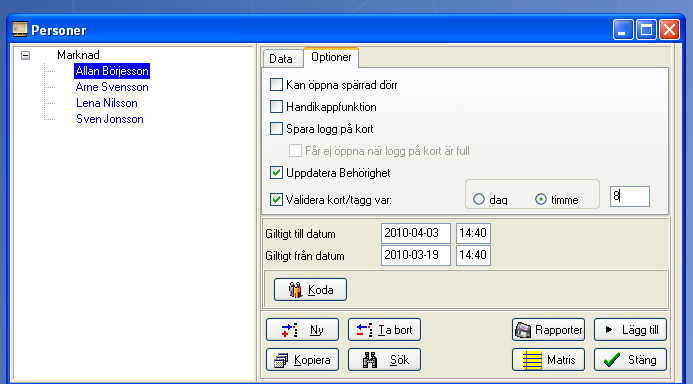

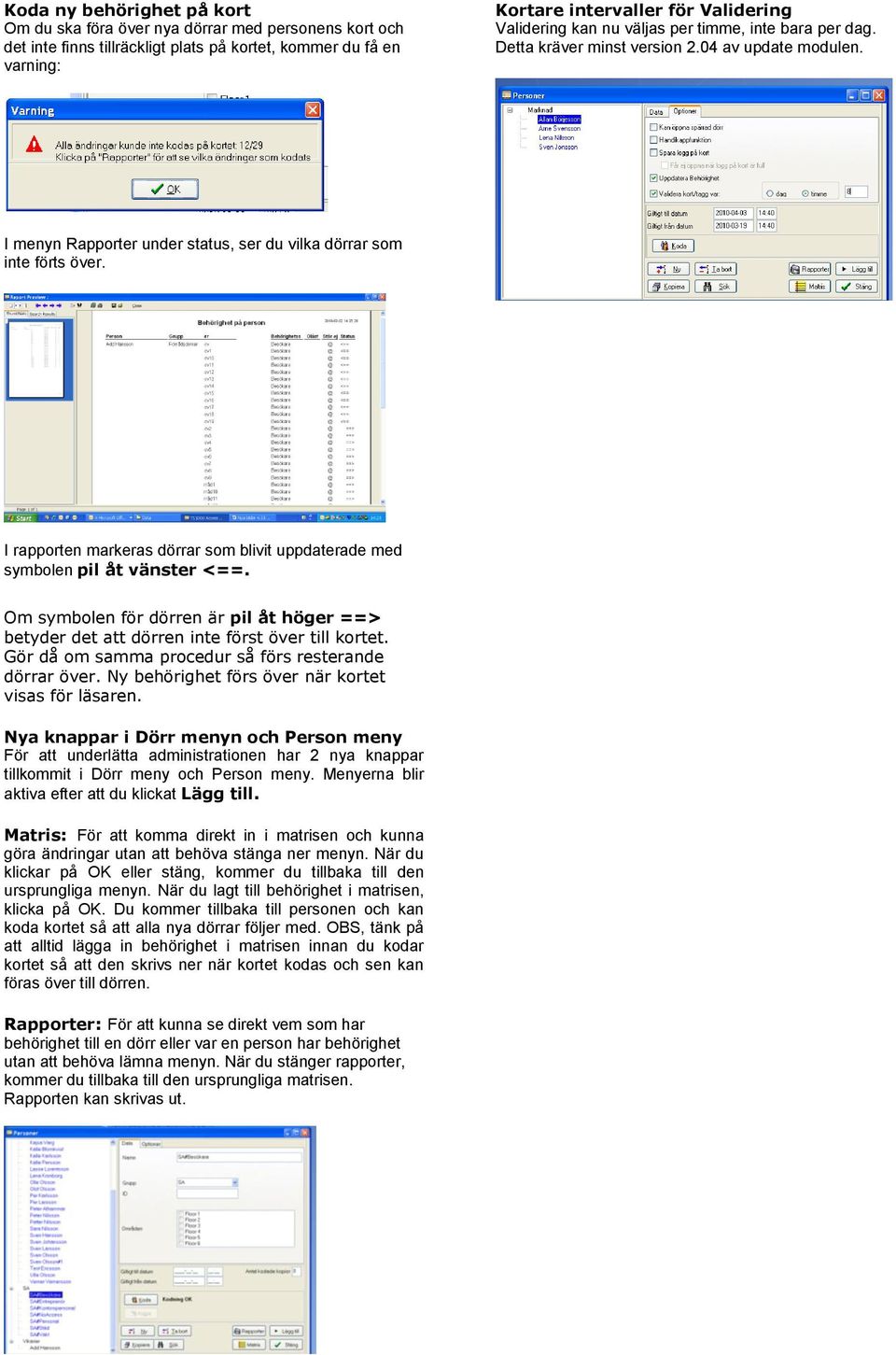

5 Koda ny behörighet på kort Om du ska föra över nya dörrar med personens kort och det inte finns tillräckligt plats på kortet, kommer du få en varning: Kortare intervaller för Validering Validering kan nu väljas per timme, inte bara per dag. Detta kräver minst version 2.04 av update modulen. I menyn Rapporter under status, ser du vilka dörrar som inte förts över. I rapporten markeras dörrar som blivit uppdaterade med symbolen pil åt vänster <==. Om symbolen för dörren är pil åt höger ==> betyder det att dörren inte först över till kortet. Gör då om samma procedur så förs resterande dörrar över. Ny behörighet förs över när kortet visas för läsaren. Nya knappar i Dörr menyn och Person meny För att underlätta administrationen har 2 nya knappar tillkommit i Dörr meny och Person meny. Menyerna blir aktiva efter att du klickat Lägg till. Matris: För att komma direkt in i matrisen och kunna göra ändringar utan att behöva stänga ner menyn. När du klickar på OK eller stäng, kommer du tillbaka till den ursprungliga menyn. När du lagt till behörighet i matrisen, klicka på OK. Du kommer tillbaka till personen och kan koda kortet så att alla nya dörrar följer med. OBS, tänk på att alltid lägga in behörighet i matrisen innan du kodar kortet så att den skrivs ner när kortet kodas och sen kan föras över till dörren. Rapporter: För att kunna se direkt vem som har behörighet till en dörr eller var en person har behörighet utan att behöva lämna menyn. När du stänger rapporter, kommer du tillbaka till den ursprungliga matrisen. Rapporten kan skrivas ut.
