Nemo96 HD och Nemo96 HD+ firmware uppdatering

Transkript

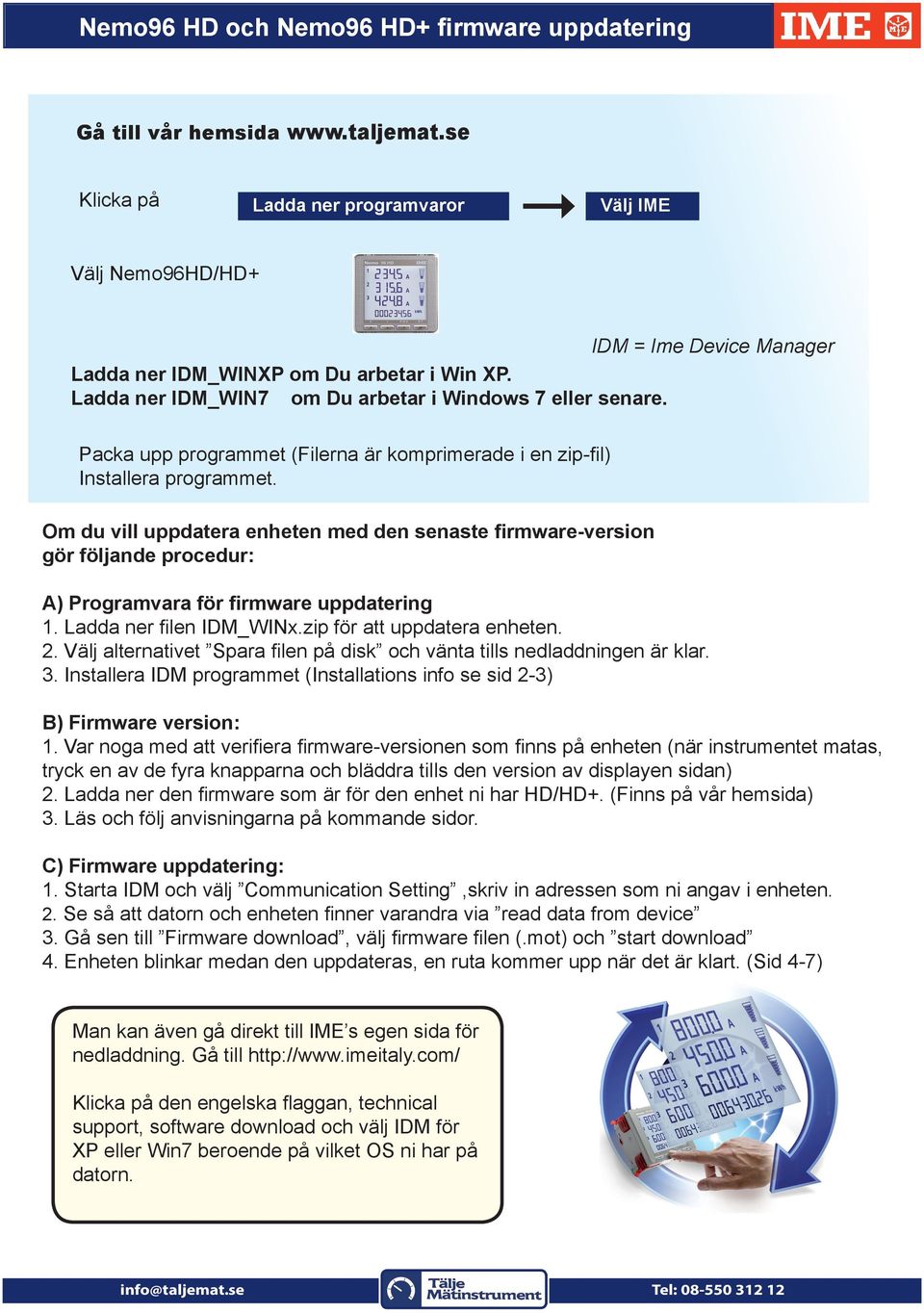

1 Nemo96 HD och Nemo96 HD+ firmware uppdatering Gå till vår hemsida Klicka på Ladda ner programvaror Välj IME Välj Nemo96HD/HD+ IDM = Ime Device Manager Ladda ner IDM_WINXP om Du arbetar i Win XP. Ladda ner IDM_WIN7 om Du arbetar i Windows 7 eller senare. Packa upp programmet (Filerna är komprimerade i en zip-fil) Installera programmet. Om du vill uppdatera enheten med den senaste firmware-version gör följande procedur: A) Programvara för firmware uppdatering 1. Ladda ner filen IDM_WINx.zip för att uppdatera enheten. 2. Välj alternativet Spara filen på disk och vänta tills nedladdningen är klar. 3. Installera IDM programmet (Installations info se sid 2-3) B) Firmware version: 1. Var noga med att verifiera firmware-versionen som finns på enheten (när instrumentet matas, tryck en av de fyra knapparna och bläddra tills den version av displayen sidan) 2. Ladda ner den firmware som är för den enhet ni har HD/HD+. (Finns på vår hemsida) 3. Läs och följ anvisningarna på kommande sidor. C) Firmware uppdatering: 1. Starta IDM och välj Communication Setting,skriv in adressen som ni angav i enheten. 2. Se så att datorn och enheten finner varandra via read data from device 3. Gå sen till Firmware download, välj firmware filen (.mot) och start download 4. Enheten blinkar medan den uppdateras, en ruta kommer upp när det är klart. (Sid 4-7) Man kan även gå direkt till IME s egen sida för nedladdning. Gå till Klicka på den engelska flaggan, technical support, software download och välj IDM för XP eller Win7 beroende på vilket OS ni har på datorn. info@taljemat.se Tel:

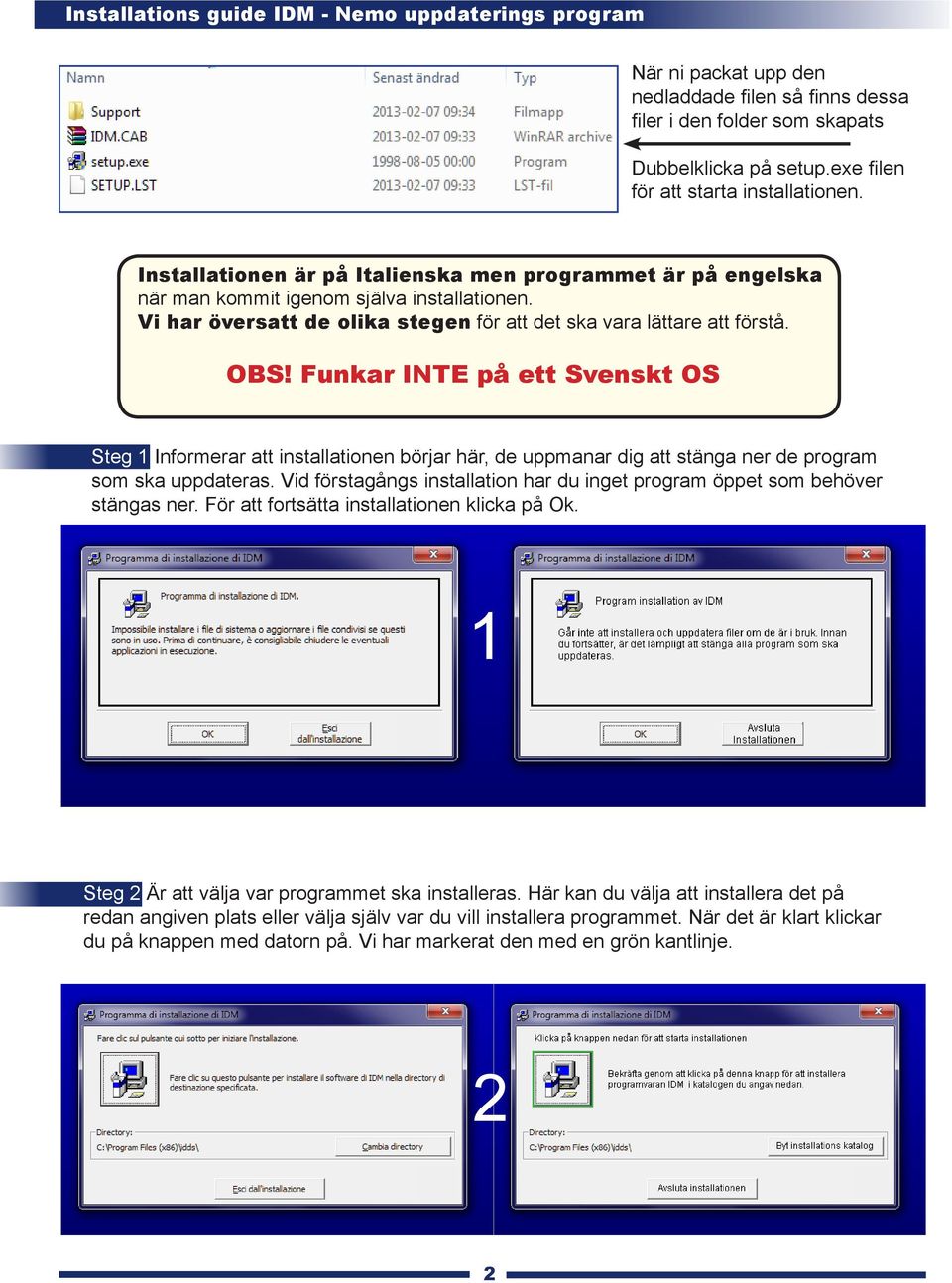

2 Installations guide IDM - Nemo uppdaterings program När ni packat upp den nedladdade filen så finns dessa filer i den folder som skapats Dubbelklicka på setup.exe filen för att starta installationen. Installationen är på Italienska men programmet är på engelska när man kommit igenom själva installationen. Vi har översatt de olika stegen för att det ska vara lättare att förstå. OBS! Funkar INTE på ett Svenskt OS Steg 1 Informerar att installationen börjar här, de uppmanar dig att stänga ner de program som ska uppdateras. Vid förstagångs installation har du inget program öppet som behöver stängas ner. För att fortsätta installationen klicka på Ok. 1 Steg 2 Är att välja var programmet ska installeras. Här kan du välja att installera det på redan angiven plats eller välja själv var du vill installera programmet. När det är klart klickar du på knappen med datorn på. Vi har markerat den med en grön kantlinje. 2 2

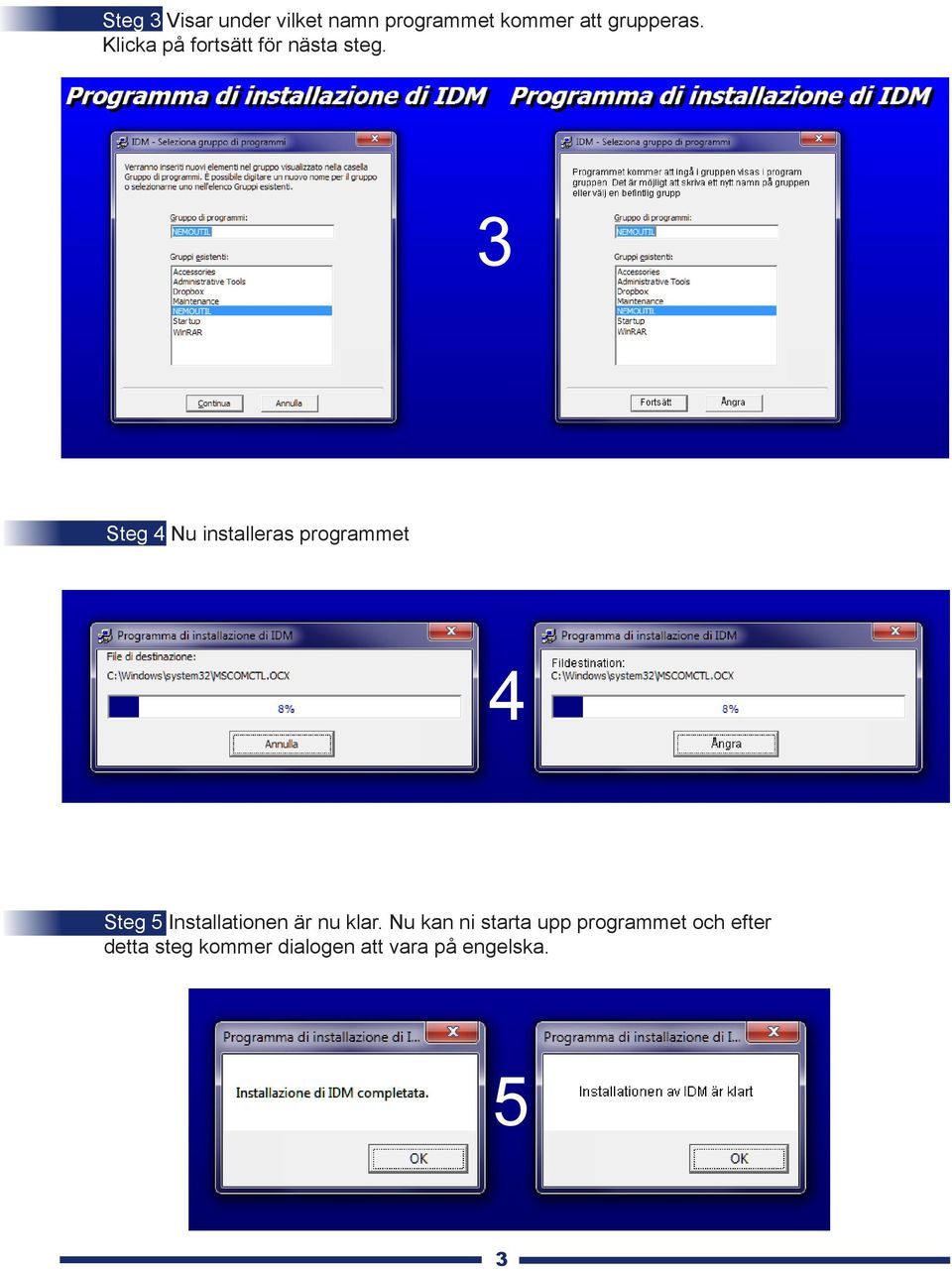

3 Steg 3 Visar under vilket namn programmet kommer att grupperas. Klicka på fortsätt för nästa steg. 3 Steg 4 Nu installeras programmet 4 Steg 5 Installationen är nu klar. Nu kan ni starta upp programmet och efter detta steg kommer dialogen att vara på engelska. 5 3

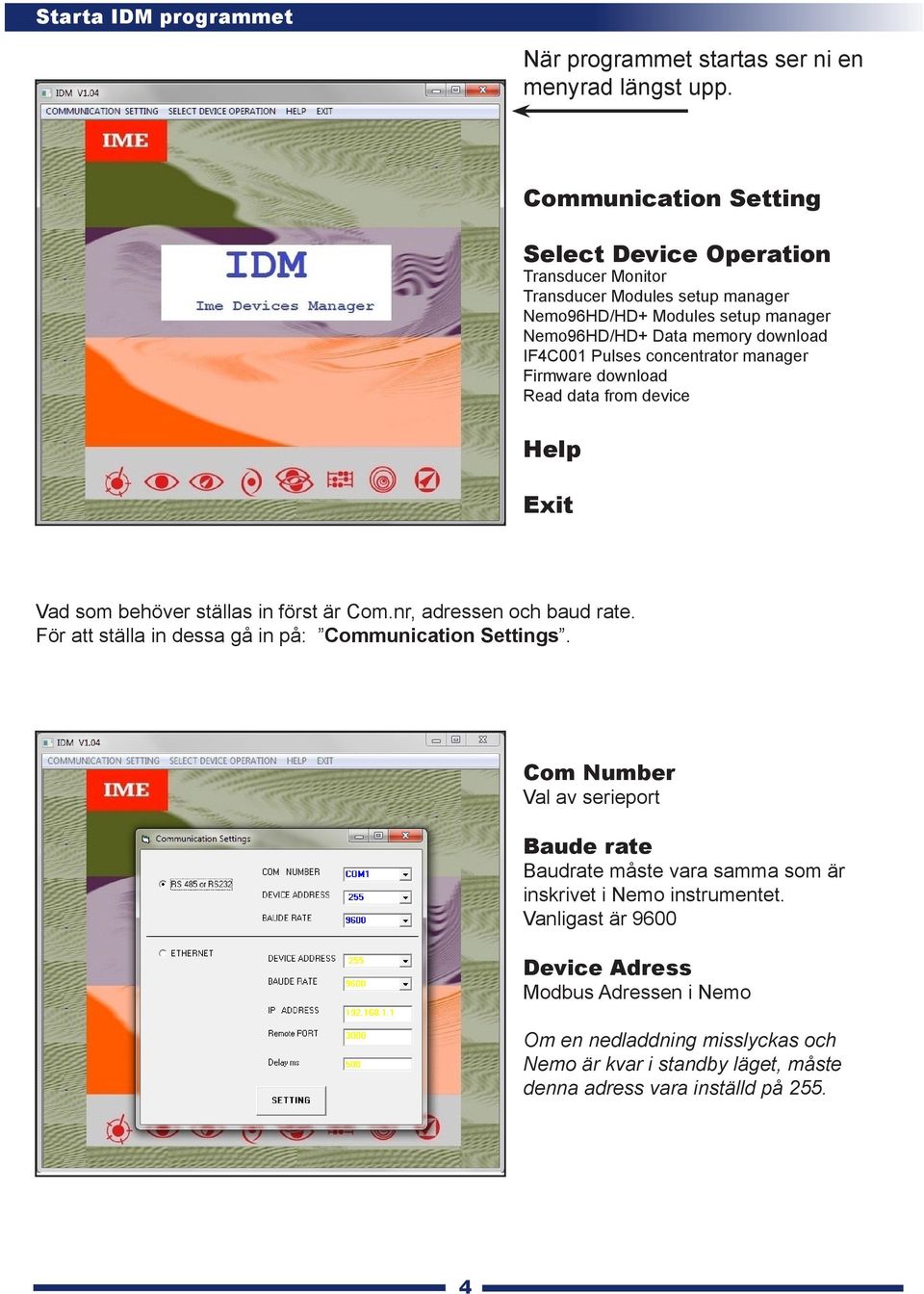

4 Starta IDM programmet När programmet startas ser ni en menyrad längst upp. Communication Setting Select Device Operation Transducer Monitor Transducer Modules setup manager Nemo96HD/HD+ Modules setup manager Nemo96HD/HD+ Data memory download IF4C001 Pulses concentrator manager Firmware download Read data from device Help Exit Vad som behöver ställas in först är Com.nr, adressen och baud rate. För att ställa in dessa gå in på: Communication Settings. Com Number Val av serieport Baude rate Baudrate måste vara samma som är inskrivet i Nemo instrumentet. Vanligast är 9600 Device Adress Modbus Adressen i Nemo Om en nedladdning misslyckas och Nemo är kvar i standby läget, måste denna adress vara inställd på

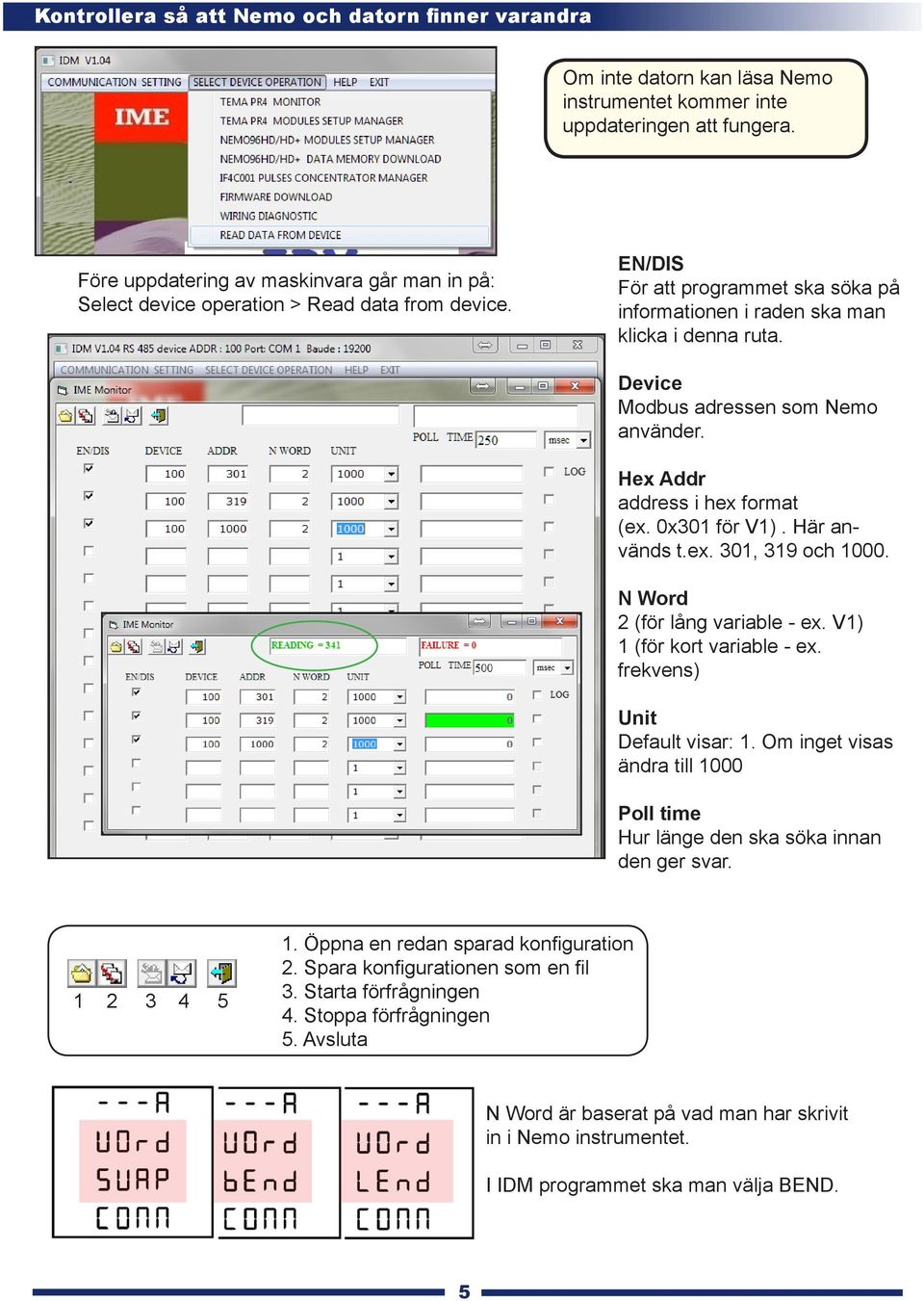

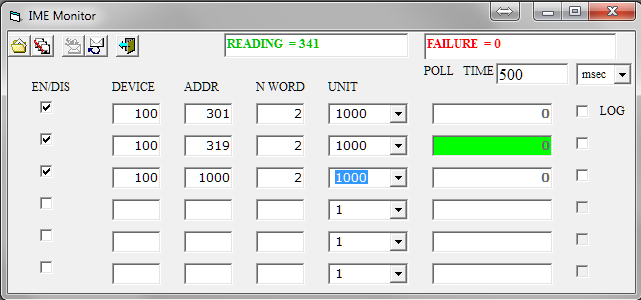

5 Kontrollera så att Nemo och datorn finner varandra Om inte datorn kan läsa Nemo instrumentet kommer inte uppdateringen att fungera. Före uppdatering av maskinvara går man in på: Select device operation > Read data from device. EN/DIS För att programmet ska söka på informationen i raden ska man klicka i denna ruta. Device Modbus adressen som Nemo använder. Hex Addr address i hex format (ex. 0x301 för V1). Här används t.ex. 301, 319 och N Word 2 (för lång variable - ex. V1) 1 (för kort variable - ex. frekvens) Unit Default visar: 1. Om inget visas ändra till 1000 Poll time Hur länge den ska söka innan den ger svar Öppna en redan sparad konfiguration 2. Spara konfigurationen som en fil 3. Starta förfrågningen 4. Stoppa förfrågningen 5. Avsluta N Word är baserat på vad man har skrivit in i Nemo instrumentet. I IDM programmet ska man välja BEND. 5

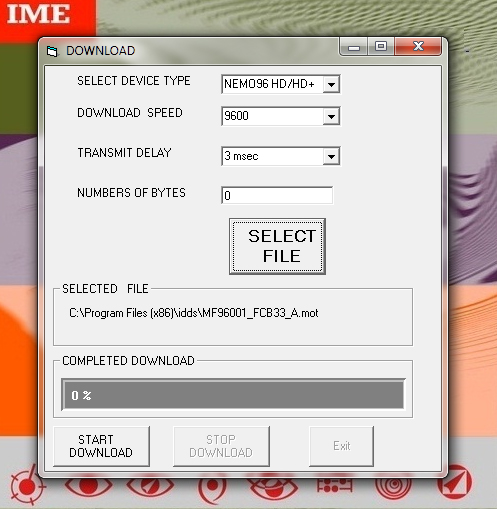

6 Uppdatera programvaran DOWNLOAD SPEED Det är överföringshastigheten för nedladdning. Det beror på kvaliteten på den nät som NEMO är ansluten till. Om en nedladdning misslyckas och NEMO kvar i stand by, måste Baud rate vara inställd på TRANSMIT DELAY Normalt 1 msek. Om problem uppstår, försök att öka den. Den gemensamma dialogen i fönstren gör det möjligt att välja den katalog där den fasta programvaran är laddad. När filen visas korrekt på SELECT FILE fältet, klicka på den för att markera den och tryck på knappen starta nedladdningen. Tryck Start Download för att starta firmware uppdateringen. 6

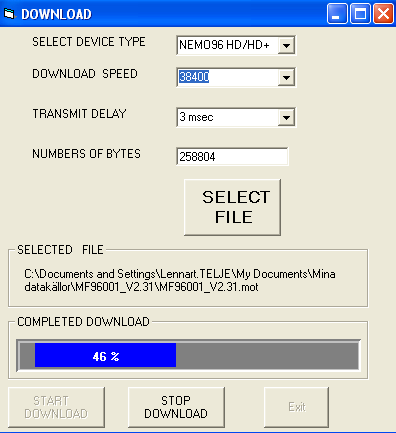

7 Om allt fungerar bra, kommer Progressive Field att visa läget för hämtnings processen uttryckt i procent. Under nedladdningen är det möjligt att stoppa och sedan avsluta funktionen. Efter att denna procedur är klar. Stäng ner programmet, koppla ifrån och starta up Nemo. Nu ska den nya versionen synas när ni kontrollerar enheten. 7
