xxxx-a-5702 xxxx-a-as1, DDC
|
|
|
- Alexander Gunnarsson
- för 8 år sedan
- Visningar:
Transkript

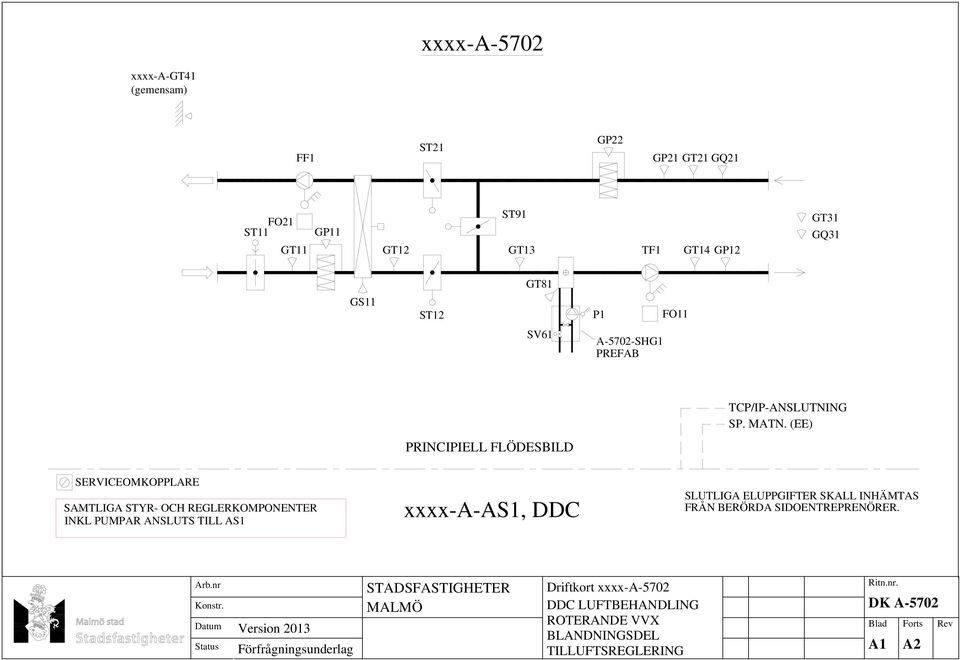

1 xxxx-a-5702 xxxx-a-gt41 (gemensam) FF1 GP22 GP21 GT21 GQ21 FO21 ST11 GT11 GP11 GT12 GT13 TF1 GT14 GP12 GT31 GQ31 GT81 GS11 P1 FO11 SV61 A-5702-SHG1 PREFAB PRINCIPIELL FLÖDESBILD TCP/IP-ANSLUTNING SP. MATN. (EE) SERVICEOMKOPPLARE SAMTLIGA STYR- OCH REGLERKOMPONENTER INKL PUMPAR ANSLUTS TILL AS1 xxxx-a-as1, DDC SLUTLIGA ELUPPGIFTER SKALL INHÄMTAS FRÅN BERÖRDA SIDOENTREPRENÖRER. A1 A2

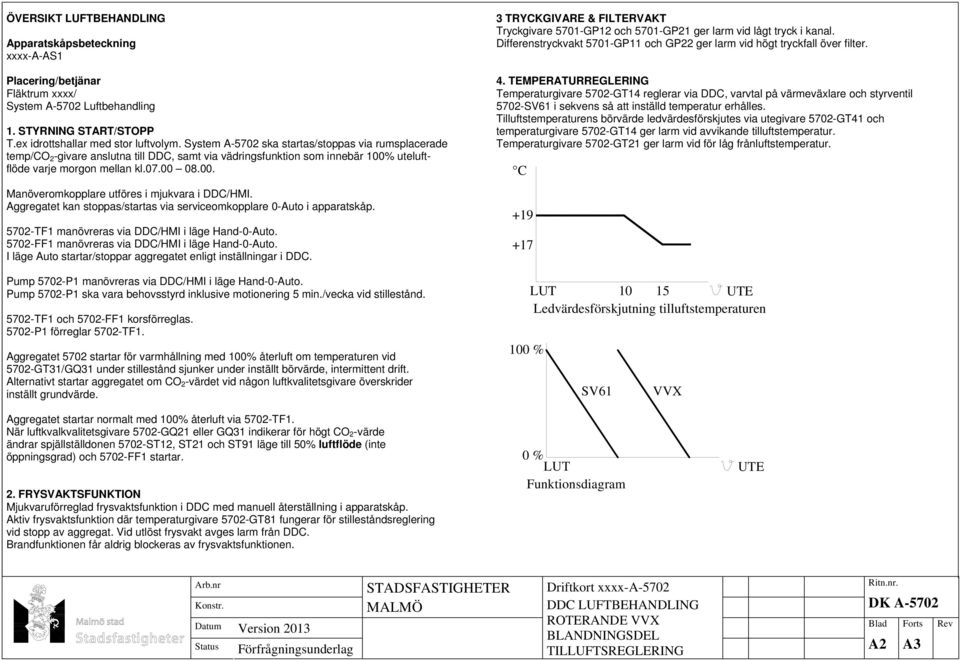

2 ÖVERSIKT LUFTBEHANDLING Apparatskåpsbeteckning xxxx-a-as1 Placering/betjänar Fläktrum xxxx/ System A-5702 Luftbehandling 1. STYRNING START/STOPP T.ex idrottshallar med stor luftvolym. System A-5702 ska startas/stoppas via rumsplacerade temp/co 2 -givare anslutna till DDC, samt via vädringsfunktion som innebär 100% uteluftflöde varje morgon mellan kl Manöveromkopplare utföres i mjukvara i DDC/HMI. Aggregatet kan stoppas/startas via serviceomkopplare 0-Auto i apparatskåp TF1 manövreras via DDC/HMI i läge Hand-0-Auto FF1 manövreras via DDC/HMI i läge Hand-0-Auto. I läge Auto startar/stoppar aggregatet enligt inställningar i DDC. Pump 5702-P1 manövreras via DDC/HMI i läge Hand-0-Auto. Pump 5702-P1 ska vara behovsstyrd inklusive motionering 5 min./vecka vid stillestånd TF1 och 5702-FF1 korsförreglas P1 förreglar 5702-TF1. Aggregatet 5702 startar för varmhållning med 100% återluft om temperaturen vid 5702-GT31/GQ31 under stillestånd sjunker under inställt börvärde, intermittent drift. Alternativt startar aggregatet om CO 2 -värdet vid någon luftkvalitetsgivare överskrider inställt grundvärde. 3 TRYCKGIVARE & FILTERVAKT Tryckgivare 5701-GP12 och 5701-GP21 ger larm vid lågt tryck i kanal. Differenstryckvakt 5701-GP11 och GP22 ger larm vid högt tryckfall över filter. 4. TEMPERATURREGLERING Temperaturgivare 5702-GT14 reglerar via DDC, varvtal på värmeväxlare och styrventil 5702-SV61 i sekvens så att inställd temperatur erhålles. Tilluftstemperaturens börvärde ledvärdesförskjutes via utegivare 5702-GT41 och temperaturgivare 5702-GT14 ger larm vid avvikande tilluftstemperatur. Temperaturgivare 5702-GT21 ger larm vid för låg frånluftstemperatur. C % LUT UTE Ledvärdesförskjutning tilluftstemperaturen SV61 VVX Aggregatet startar normalt med 100% återluft via 5702-TF1. När luftkvalkvalitetsgivare 5702-GQ21 eller GQ31 indikerar för högt CO 2 -värde ändrar spjällställdonen 5702-, och läge till 50% luftflöde (inte öppningsgrad) och 5702-FF1 startar. 2. FRYSVAKTSFUNKTION Mjukvaruförreglad frysvaktsfunktion i DDC med manuell återställning i apparatskåp. Aktiv frysvaktsfunktion där temperaturgivare 5702-GT81 fungerar för stilleståndsreglering vid stopp av aggregat. Vid utlöst frysvakt avges larm från DDC. Brandfunktionen får aldrig blockeras av frysvaktsfunktionen. 0 % LUT Funktionsdiagram UTE A2 A3

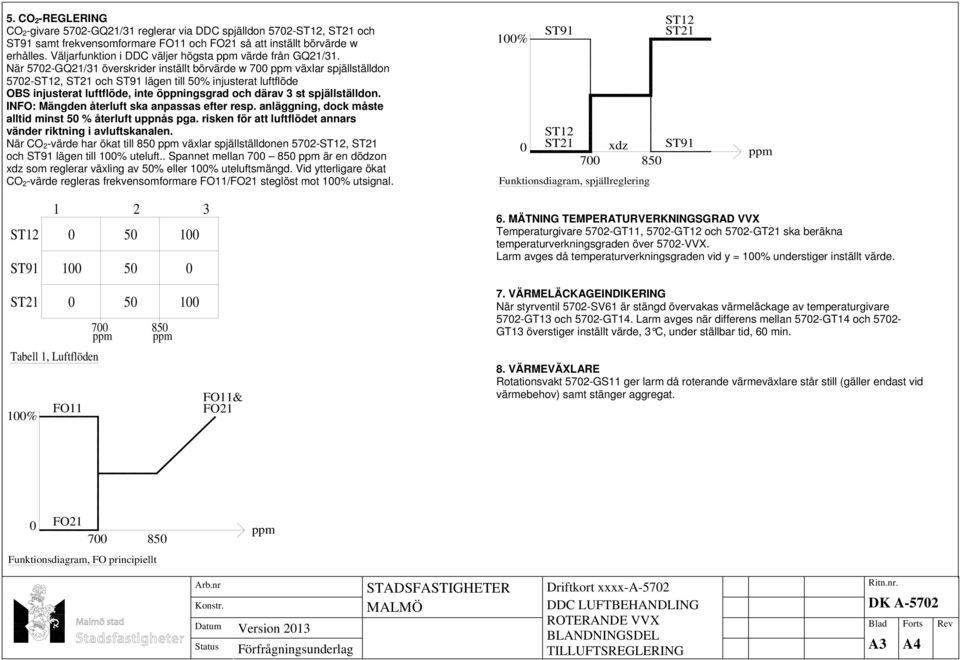

3 5. CO 2 -REGLERING CO 2 -givare 5702-GQ21/31 reglerar via DDC spjälldon 5702-, och samt frekvensomformare FO11 och FO21 så att inställt börvärde w erhålles. Väljarfunktion i DDC väljer högsta värde från GQ21/31. När 5702-GQ21/31 överskrider inställt börvärde w 700 växlar spjällställdon 5702-, och lägen till 50% injusterat luftflöde OBS injusterat luftflöde, inte öppningsgrad och därav 3 st spjällställdon. INFO: Mängden återluft ska anpassas efter resp. anläggning, dock måste alltid minst 50 % återluft uppnås pga. risken för att luftflödet annars vänder riktning i avluftskanalen. När CO 2 -värde har ökat till 850 växlar spjällställdonen 5702-, och lägen till 100% uteluft.. Spannet mellan är en dödzon xdz som reglerar växling av 50% eller 100% uteluftsmängd. Vid ytterligare ökat CO 2 -värde regleras frekvensomformare FO11/FO21 steglöst mot 100% utsignal. 100% xdz Funktionsdiagram, spjällreglering MÄTNING TEMPERATURVERKNINGSGRAD VVX Temperaturgivare 5702-GT11, 5702-GT12 och 5702-GT21 ska beräkna temperaturverkningsgraden över 5702-VVX. Larm avges då temperaturverkningsgraden vid y = 100% understiger inställt värde. 700 Tabell 1, Luftflöden 100% FO FO11& FO21 7. VÄRMELÄCKAGEINDIKERING När styrventil 5702-SV61 är stängd övervakas värmeläckage av temperaturgivare 5702-GT13 och 5702-GT14. Larm avges när differens mellan 5702-GT14 och GT13 överstiger inställt värde, 3 C, under ställbar tid, 60 min. 8. VÄRMEVÄXLARE Rotationsvakt 5702-GS11 ger larm då roterande värmeväxlare står still (gäller endast vid värmebehov) samt stänger aggregat. 0 FO Funktionsdiagram, FO principiellt A3 A4

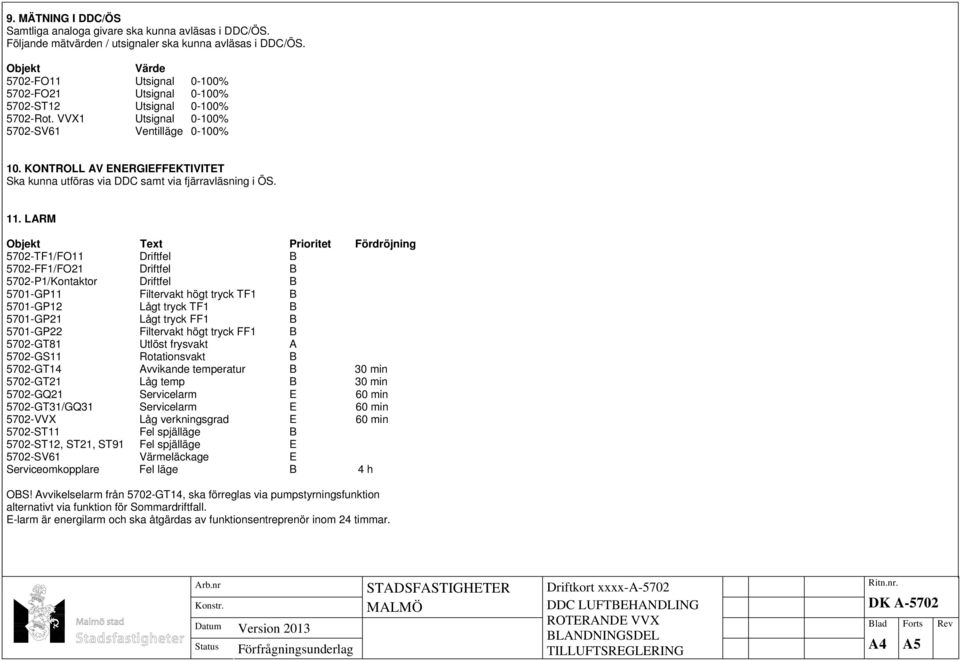

4 9. MÄTNING I DDC/ÖS Samtliga analoga givare ska kunna avläsas i DDC/ÖS. Följande mätvärden / utsignaler ska kunna avläsas i DDC/ÖS. Objekt Värde 5702-FO11 Utsignal 0-100% 5702-FO21 Utsignal 0-100% Utsignal 0-100% 5702-Rot. VVX1 Utsignal 0-100% 5702-SV61 Ventilläge 0-100% 10. KONTROLL AV ENERGIEFFEKTIVITET Ska kunna utföras via DDC samt via fjärravläsning i ÖS. 11. LARM Objekt Text Prioritet Fördröjning 5702-TF1/FO11 Driftfel B 5702-FF1/FO21 Driftfel B 5702-P1/Kontaktor Driftfel B 5701-GP11 Filtervakt högt tryck TF1 B 5701-GP12 Lågt tryck TF1 B 5701-GP21 Lågt tryck FF1 B 5701-GP22 Filtervakt högt tryck FF1 B 5702-GT81 Utlöst frysvakt A 5702-GS11 Rotationsvakt B 5702-GT14 Avvikande temperatur B 30 min 5702-GT21 Låg temp B 30 min 5702-GQ21 Servicelarm E 60 min 5702-GT31/GQ31 Servicelarm E 60 min 5702-VVX Låg verkningsgrad E 60 min 5702-ST11 Fel spjälläge B 5702-,, Fel spjälläge E 5702-SV61 Värmeläckage E Serviceomkopplare Fel läge B 4 h OBS! Avvikelselarm från 5702-GT14, ska förreglas via pumpstyrningsfunktion alternativt via funktion för Sommardriftfall. E-larm är energilarm och ska åtgärdas av funktionsentreprenör inom 24 timmar. A4 A5

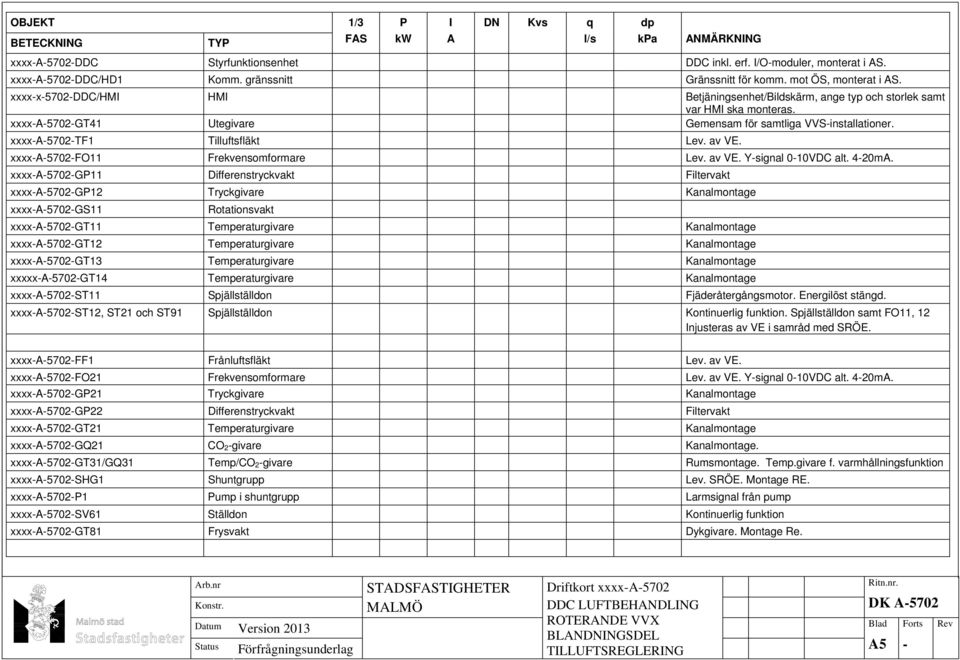

5 OBJEKT BETECKNING TYP 1/3 FAS P kw I A DN Kvs q l/s dp kpa ANMÄRKNING xxxx-a-5702-ddc Styrfunktionsenhet DDC inkl. erf. I/O-moduler, monterat i AS. xxxx-a-5702-ddc/hd1 Komm. gränssnitt Gränssnitt för komm. mot ÖS, monterat i AS. xxxx-x-5702-ddc/hmi HMI Betjäningsenhet/Bildskärm, ange typ och storlek samt var HMI ska monteras. xxxx-a-5702-gt41 Utegivare Gemensam för samtliga VVS-installationer. xxxx-a-5702-tf1 Tilluftsfläkt Lev. av VE. xxxx-a-5702-fo11 Frekvensomformare Lev. av VE. Y-signal 0-10VDC alt. 4-20mA. xxxx-a-5702-gp11 Differenstryckvakt Filtervakt xxxx-a-5702-gp12 Tryckgivare Kanalmontage xxxx-a-5702-gs11 Rotationsvakt xxxx-a-5702-gt11 Temperaturgivare Kanalmontage xxxx-a-5702-gt12 Temperaturgivare Kanalmontage xxxx-a-5702-gt13 Temperaturgivare Kanalmontage xxxxx-a-5702-gt14 Temperaturgivare Kanalmontage xxxx-a-5702-st11 Spjällställdon Fjäderåtergångsmotor. Energilöst stängd. xxxx-a-5702-, och Spjällställdon Kontinuerlig funktion. Spjällställdon samt FO11, 12 Injusteras av VE i samråd med SRÖE. xxxx-a-5702-ff1 Frånluftsfläkt Lev. av VE. xxxx-a-5702-fo21 Frekvensomformare Lev. av VE. Y-signal 0-10VDC alt. 4-20mA. xxxx-a-5702-gp21 Tryckgivare Kanalmontage xxxx-a-5702-gp22 Differenstryckvakt Filtervakt xxxx-a-5702-gt21 Temperaturgivare Kanalmontage xxxx-a-5702-gq21 CO 2 -givare Kanalmontage. xxxx-a-5702-gt31/gq31 Temp/CO 2 -givare Rumsmontage. Temp.givare f. varmhållningsfunktion xxxx-a-5702-shg1 Shuntgrupp Lev. SRÖE. Montage RE. xxxx-a-5702-p1 Pump i shuntgrupp Larmsignal från pump xxxx-a-5702-sv61 Ställdon Kontinuerlig funktion xxxx-a-5702-gt81 Frysvakt Dykgivare. Montage Re. A5 -
