LUFTBEHANDLINGSAGGREGAT EU. Aggregat 6 (1 ) / ftx-stenqvist Rev B 2009/10/23. Storlek 53 Sida 1. Tilluftsflöde 6,80 m³/s Frånluftsflöde 7,80 m³/s

Transkript

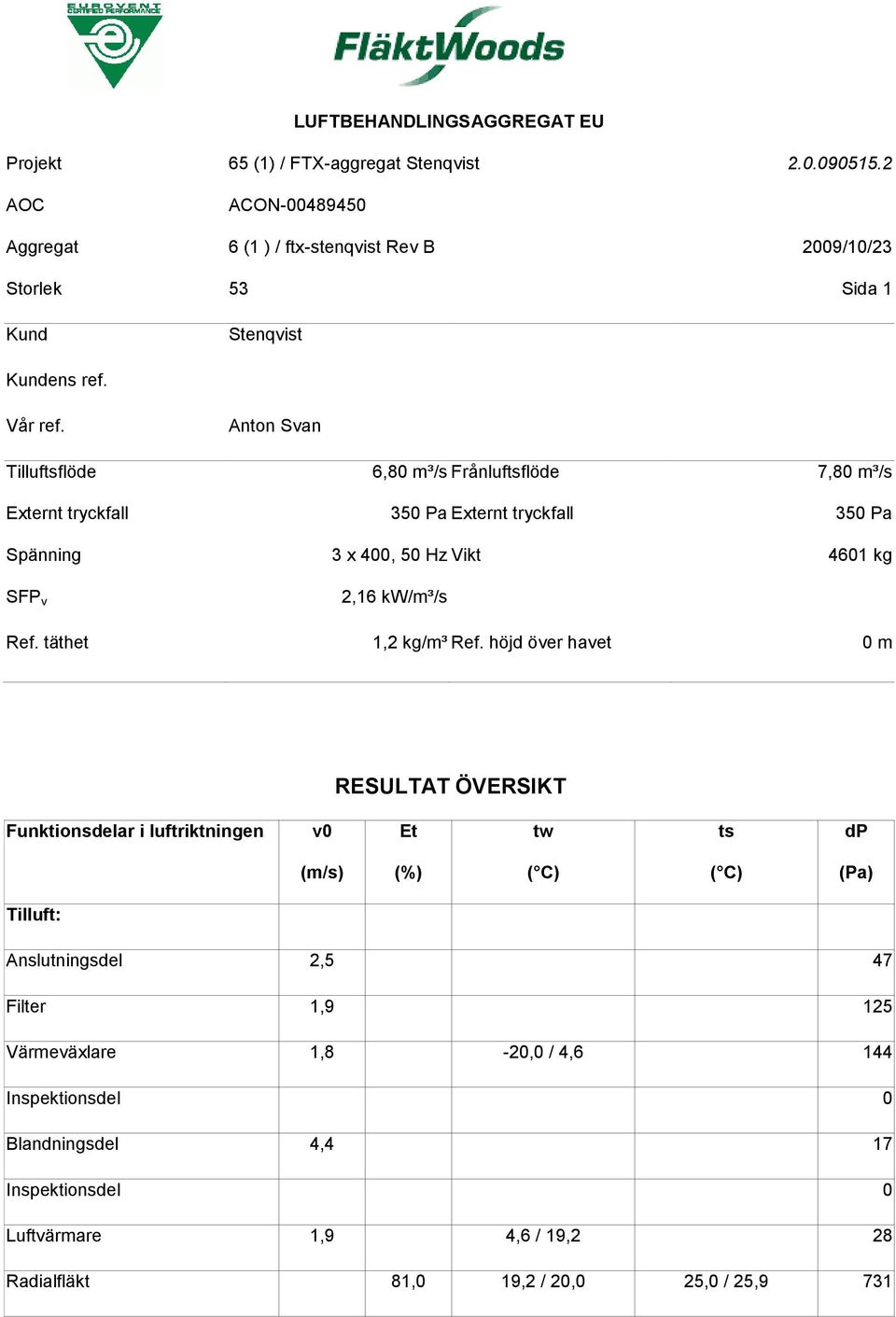

1 Storlek 53 Sida 1 Kund Stenqvist Kundens ref. Vår ref. Anton Svan Tilluftsflöde 6,80 m³/s Frånluftsflöde 7,80 m³/s Externt tryckfall 350 Pa Externt tryckfall 350 Pa Spänning 3 x 400, 50 Hz Vikt 4601 kg SFP v 2,16 kw/m³/s Ref. täthet 1,2 kg/m³ Ref. höjd över havet 0 m RESULTAT ÖVERSIKT Funktionsdelar i luftriktningen v0 Et tw ts dp (m/s) (%) ( C) ( C) (Pa) Tilluft: Anslutningsdel 2,5 47 Filter 1,9 125 Värmeväxlare 1,8-20,0 / 4,6 144 Inspektionsdel 0 Blandningsdel 4,4 17 Inspektionsdel 0 Luftvärmare 1,9 4,6 / 19,2 28 Radialfläkt 81,0 19,2 / 20,0 25,0 / 25,9 731

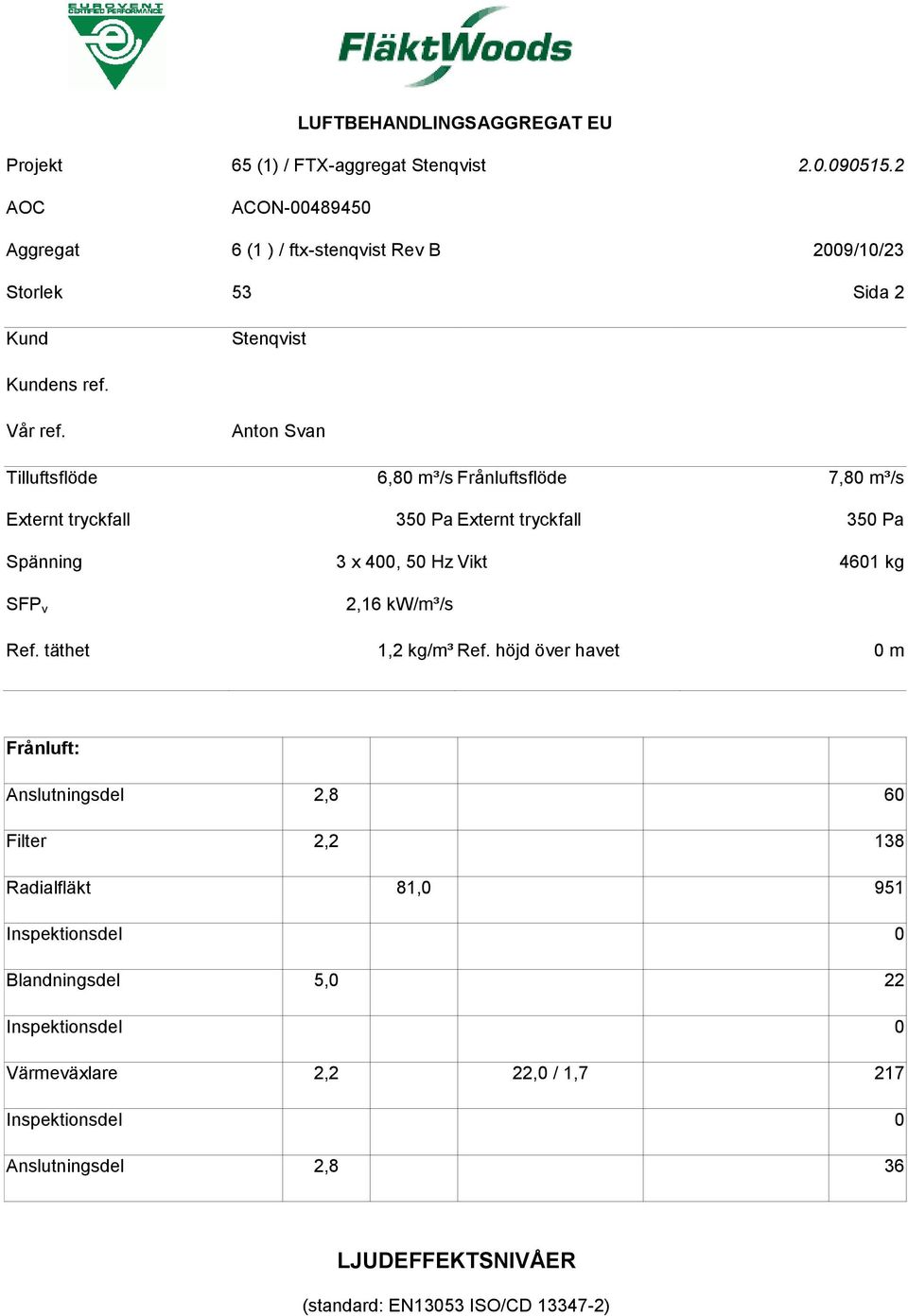

2 Storlek 53 Sida 2 Kund Stenqvist Kundens ref. Vår ref. Anton Svan Tilluftsflöde 6,80 m³/s Frånluftsflöde 7,80 m³/s Externt tryckfall 350 Pa Externt tryckfall 350 Pa Spänning 3 x 400, 50 Hz Vikt 4601 kg SFP v 2,16 kw/m³/s Ref. täthet 1,2 kg/m³ Ref. höjd över havet 0 m Frånluft: Anslutningsdel 2,8 60 Filter 2,2 138 Radialfläkt 81,0 951 Inspektionsdel 0 Blandningsdel 5,0 22 Inspektionsdel 0 Värmeväxlare 2,2 22,0 / 1,7 217 Inspektionsdel 0 Anslutningsdel 2,8 36 LJUDEFFEKTSNIVÅER (standard: EN13053 ISO/CD )

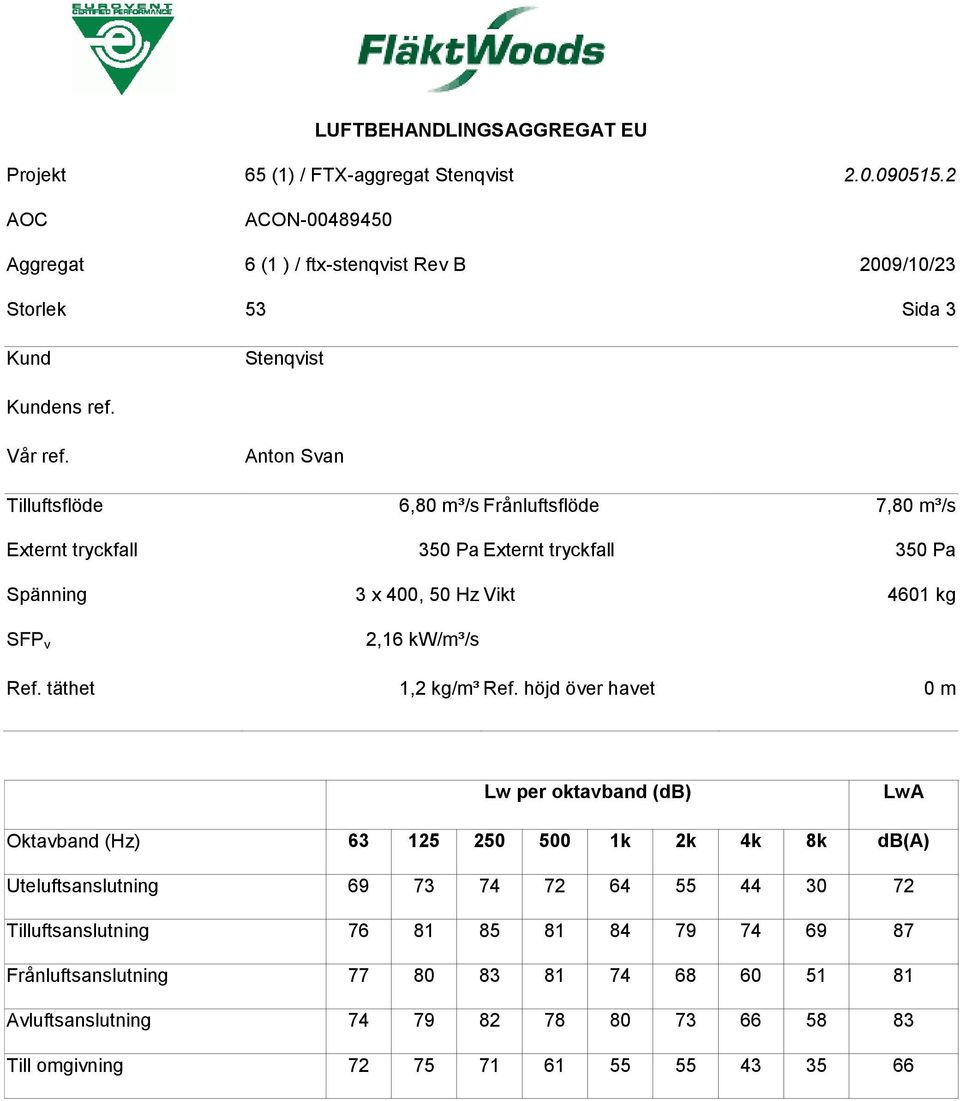

3 Storlek 53 Sida 3 Kund Stenqvist Kundens ref. Vår ref. Anton Svan Tilluftsflöde 6,80 m³/s Frånluftsflöde 7,80 m³/s Externt tryckfall 350 Pa Externt tryckfall 350 Pa Spänning 3 x 400, 50 Hz Vikt 4601 kg SFP v 2,16 kw/m³/s Ref. täthet 1,2 kg/m³ Ref. höjd över havet 0 m Lw per oktavband (db) LwA Oktavband (Hz) k 2k 4k 8k db(a) Uteluftsanslutning Tilluftsanslutning Frånluftsanslutning Avluftsanslutning Till omgivning

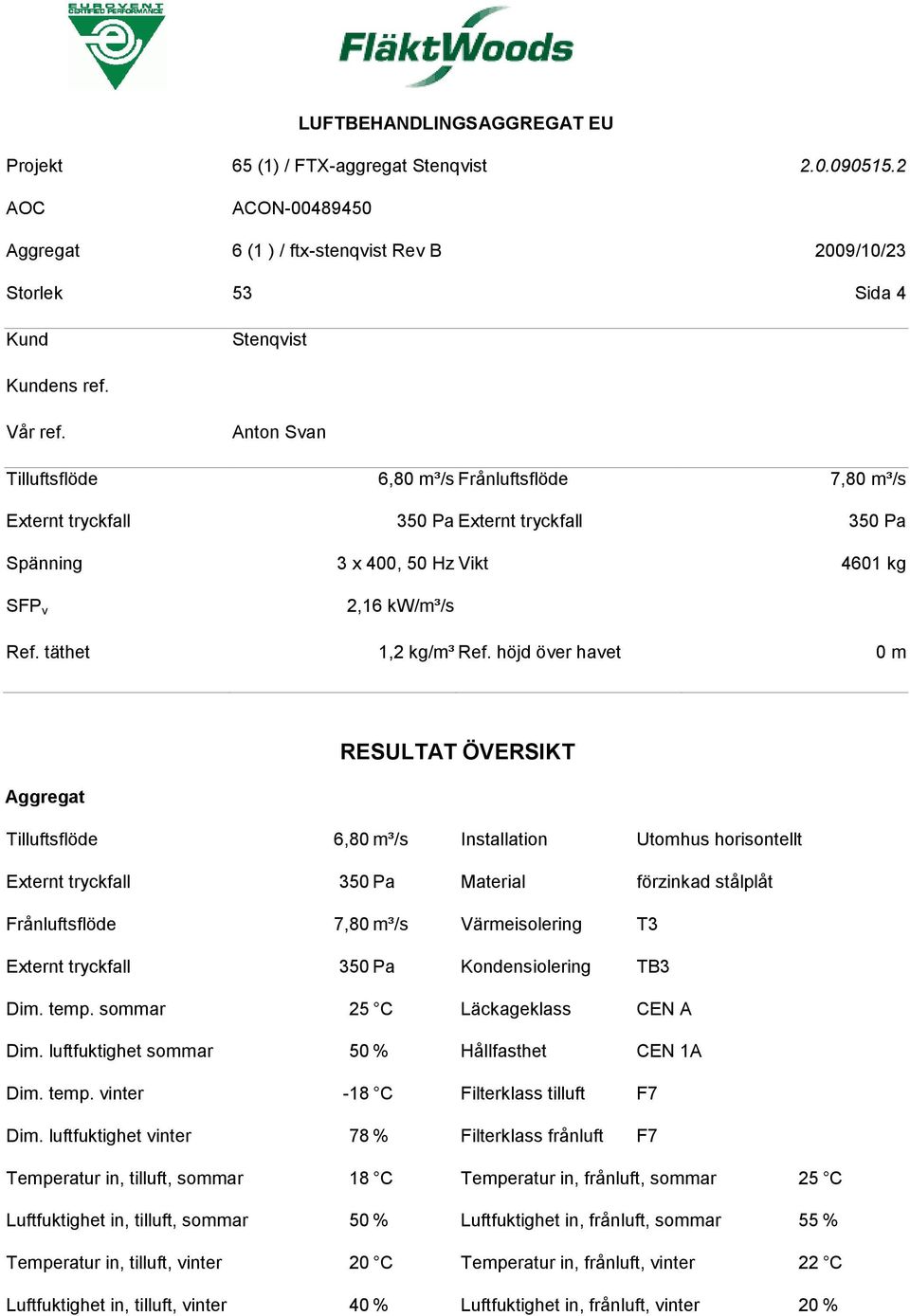

4 Storlek 53 Sida 4 Kund Stenqvist Kundens ref. Vår ref. Anton Svan Tilluftsflöde 6,80 m³/s Frånluftsflöde 7,80 m³/s Externt tryckfall 350 Pa Externt tryckfall 350 Pa Spänning 3 x 400, 50 Hz Vikt 4601 kg SFP v 2,16 kw/m³/s Ref. täthet 1,2 kg/m³ Ref. höjd över havet 0 m RESULTAT ÖVERSIKT Aggregat Tilluftsflöde 6,80 m³/s Installation Utomhus horisontellt Externt tryckfall 350 Pa Material förzinkad stålplåt Frånluftsflöde 7,80 m³/s Värmeisolering T3 Externt tryckfall 350 Pa Kondensiolering TB3 Dim. temp. sommar 25 C Läckageklass CEN A Dim. luftfuktighet sommar 50 % Hållfasthet CEN 1A Dim. temp. vinter -18 C Filterklass tilluft F7 Dim. luftfuktighet vinter 78 % Filterklass frånluft F7 Temperatur in, tilluft, sommar 18 C Temperatur in, frånluft, sommar 25 C Luftfuktighet in, tilluft, sommar 50 % Luftfuktighet in, frånluft, sommar 55 % Temperatur in, tilluft, vinter 20 C Temperatur in, frånluft, vinter 22 C Luftfuktighet in, tilluft, vinter 40 % Luftfuktighet in, frånluft, vinter 20 %

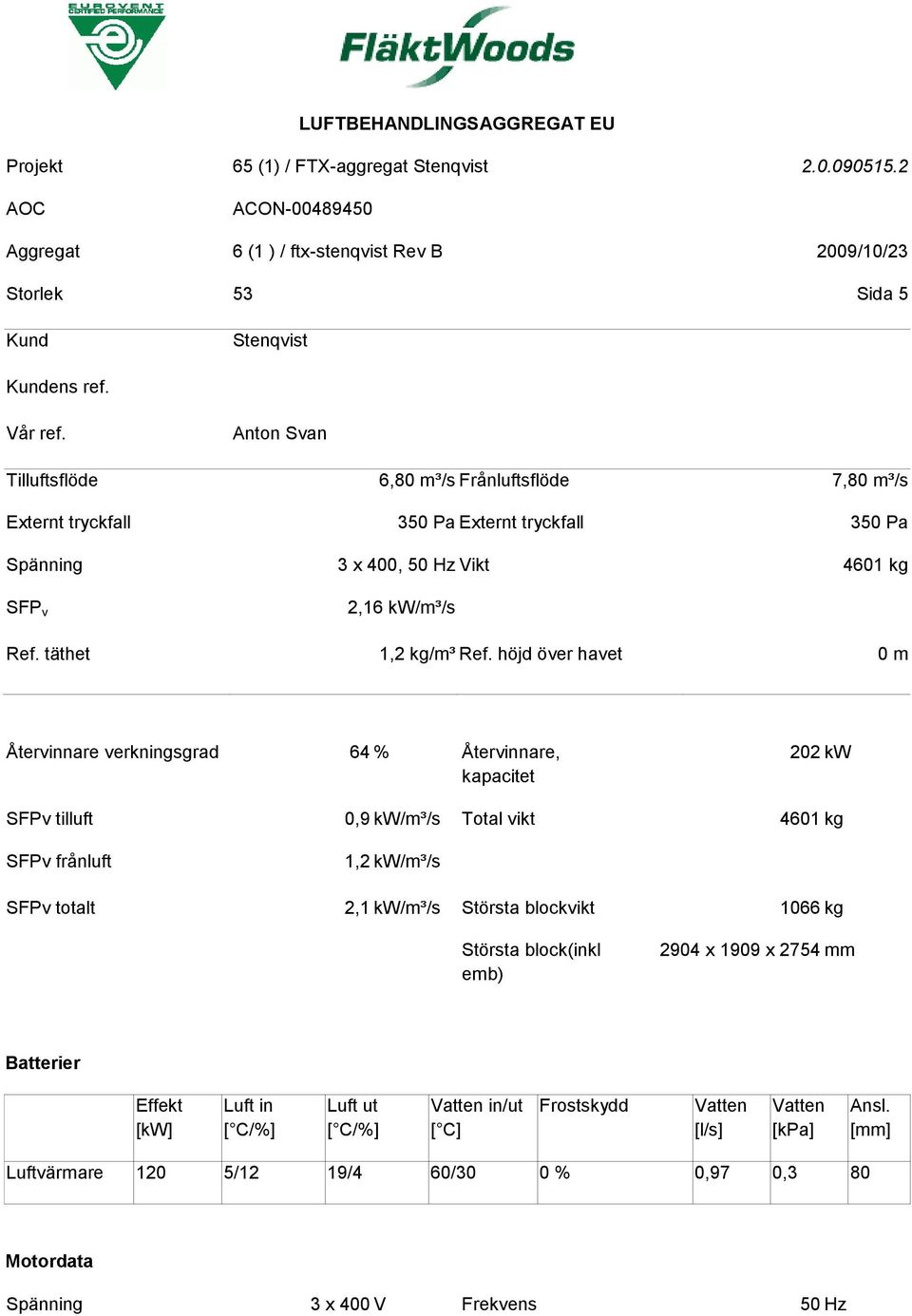

5 Storlek 53 Sida 5 Kund Stenqvist Kundens ref. Vår ref. Anton Svan Tilluftsflöde 6,80 m³/s Frånluftsflöde 7,80 m³/s Externt tryckfall 350 Pa Externt tryckfall 350 Pa Spänning 3 x 400, 50 Hz Vikt 4601 kg SFP v 2,16 kw/m³/s Ref. täthet 1,2 kg/m³ Ref. höjd över havet 0 m Återvinnare verkningsgrad 64 % Återvinnare, kapacitet 202 kw SFPv tilluft 0,9 kw/m³/s Total vikt 4601 kg SFPv frånluft 1,2 kw/m³/s SFPv totalt 2,1 kw/m³/s Största blockvikt 1066 kg Största block(inkl emb) 2904 x 1909 x 2754 mm Batterier Effekt [kw] Luft in [ C/%] Luft ut [ C/%] Vatten in/ut [ C] Frostskydd Vatten [l/s] Vatten [kpa] Ansl. [mm] Luftvärmare 120 5/12 19/4 60/30 0 % 0,97 0,3 80 Motordata Spänning 3 x 400 V Frekvens 50 Hz

6 Storlek 53 Sida 6 Kund Stenqvist Kundens ref. Vår ref. Anton Svan Tilluftsflöde 6,80 m³/s Frånluftsflöde 7,80 m³/s Externt tryckfall 350 Pa Externt tryckfall 350 Pa Spänning 3 x 400, 50 Hz Vikt 4601 kg SFP v 2,16 kw/m³/s Ref. täthet 1,2 kg/m³ Ref. höjd över havet 0 m Effekt, tilluft 7,5 kw Effekt frånluft 11 kw Ström, full last, tilluft 14,2 A Ström, full last, frånluft 21 A LJUDEFFEKTSNIVÅER (standard: EN13053 ISO/CD ) Lw per oktavband (db) LwA Oktavband (Hz) k 2k 4k 8k db(a) Uteluftsanslutning Tilluftsanslutning Frånluftsanslutning Avluftsanslutning Till omgivning

7 Storlek 53 Sida 7 STYR OCH REGLER Produktlista Apparatskåp STEU Spänning: 3 x 400 V Leveransalternativ: väggskåp Reglercentral: Fläkt Woods standard ACX36 Reglercentralens display: Fläkt Woods standard, teckenbaserad 8 rader Temperaturreglering STYZ Reglerfall: tilluftsreglering Frysskyddsgivare STYZ Givartyp: Siemens NI-1000 Utförande: Dykgivare Dokumentation styr och regler STYZ Aggreagtfamilj: EU Aggregatstorlek: 53 Styr/regler: med, väggskåp Språk på dokumentation: svenska Reglercentral: svenska Skyltbeteckningar: FlaktWoods standardschema

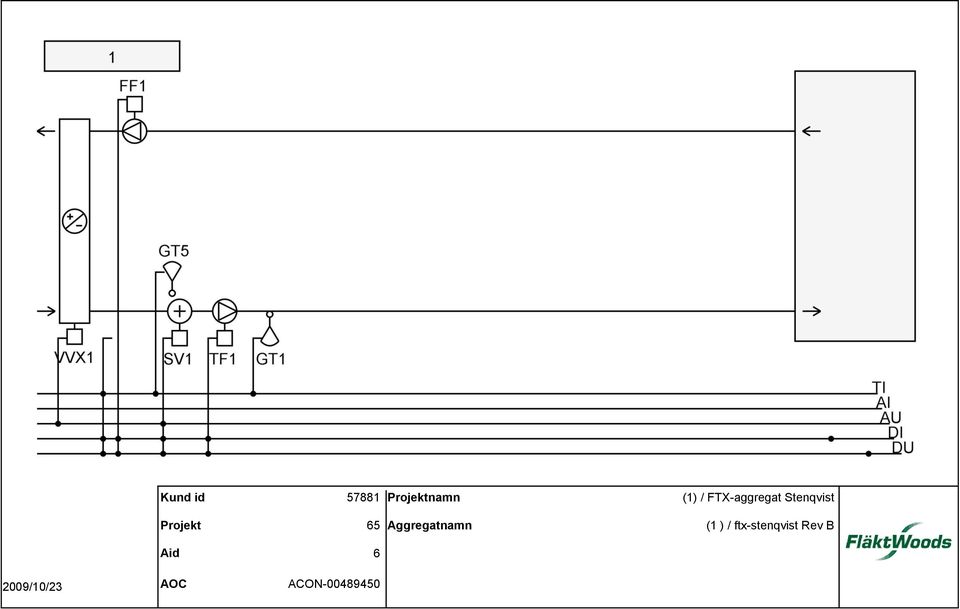

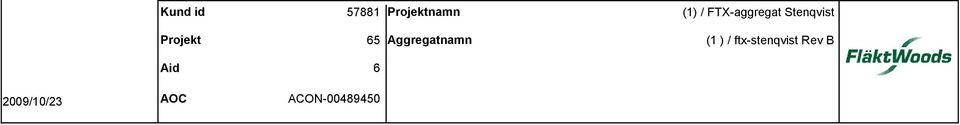

8 Kund id Projektnamn (1) / FTX-aggregat Stenqvist Projekt 65 Aggregatnamn (1 ) / ftx-stenqvist Rev B Aid /10/23

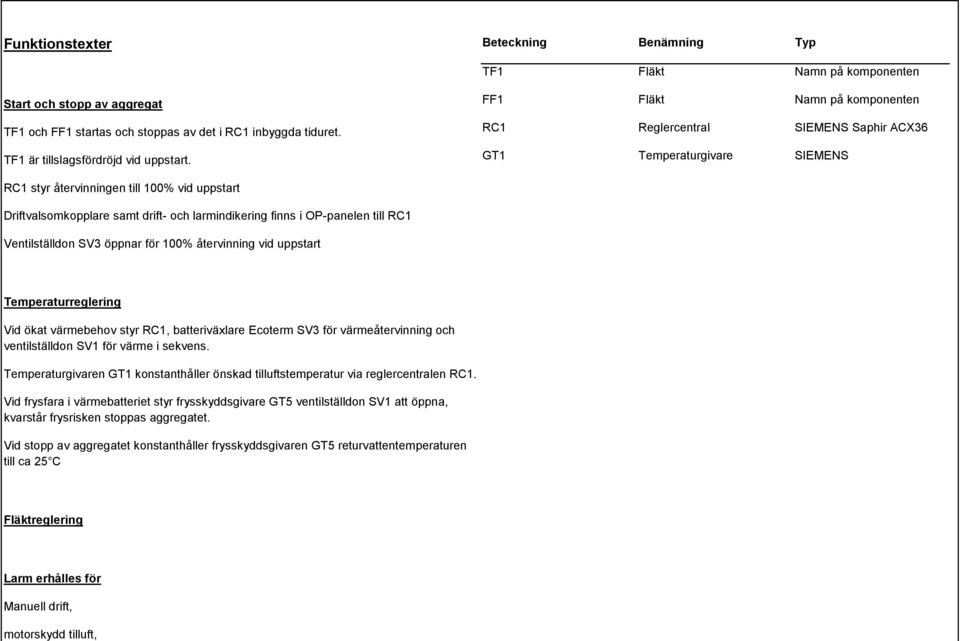

9 motorskydd tilluft, Funktionstexter Beteckning Benämning Typ TF1 Fläkt Namn på komponenten Start och stopp av aggregat TF1 och FF1 startas och stoppas av det i RC1 inbyggda tiduret. TF1 är tillslagsfördröjd vid uppstart. FF1 Fläkt Namn på komponenten RC1 Reglercentral SIEMENS Saphir ACX36 GT1 Temperaturgivare SIEMENS RC1 styr återvinningen till 100% vid uppstart Driftvalsomkopplare samt drift- och larmindikering finns i OP-panelen till RC1 Ventilställdon SV3 öppnar för 100% återvinning vid uppstart Temperaturreglering Vid ökat värmebehov styr RC1, batteriväxlare Ecoterm SV3 för värmeåtervinning och ventilställdon SV1 för värme i sekvens. Temperaturgivaren GT1 konstanthåller önskad tilluftstemperatur via reglercentralen RC1. Vid frysfara i värmebatteriet styr frysskyddsgivare GT5 ventilställdon SV1 att öppna, kvarstår frysrisken stoppas aggregatet. Vid stopp av aggregatet konstanthåller frysskyddsgivaren GT5 returvattentemperaturen till ca 25 C Fläktreglering Larm erhålles för Manuell drift,

10 Kund id Projektnamn (1) / FTX-aggregat Stenqvist Projekt 65 Aggregatnamn (1 ) / ftx-stenqvist Rev B Aid /10/23

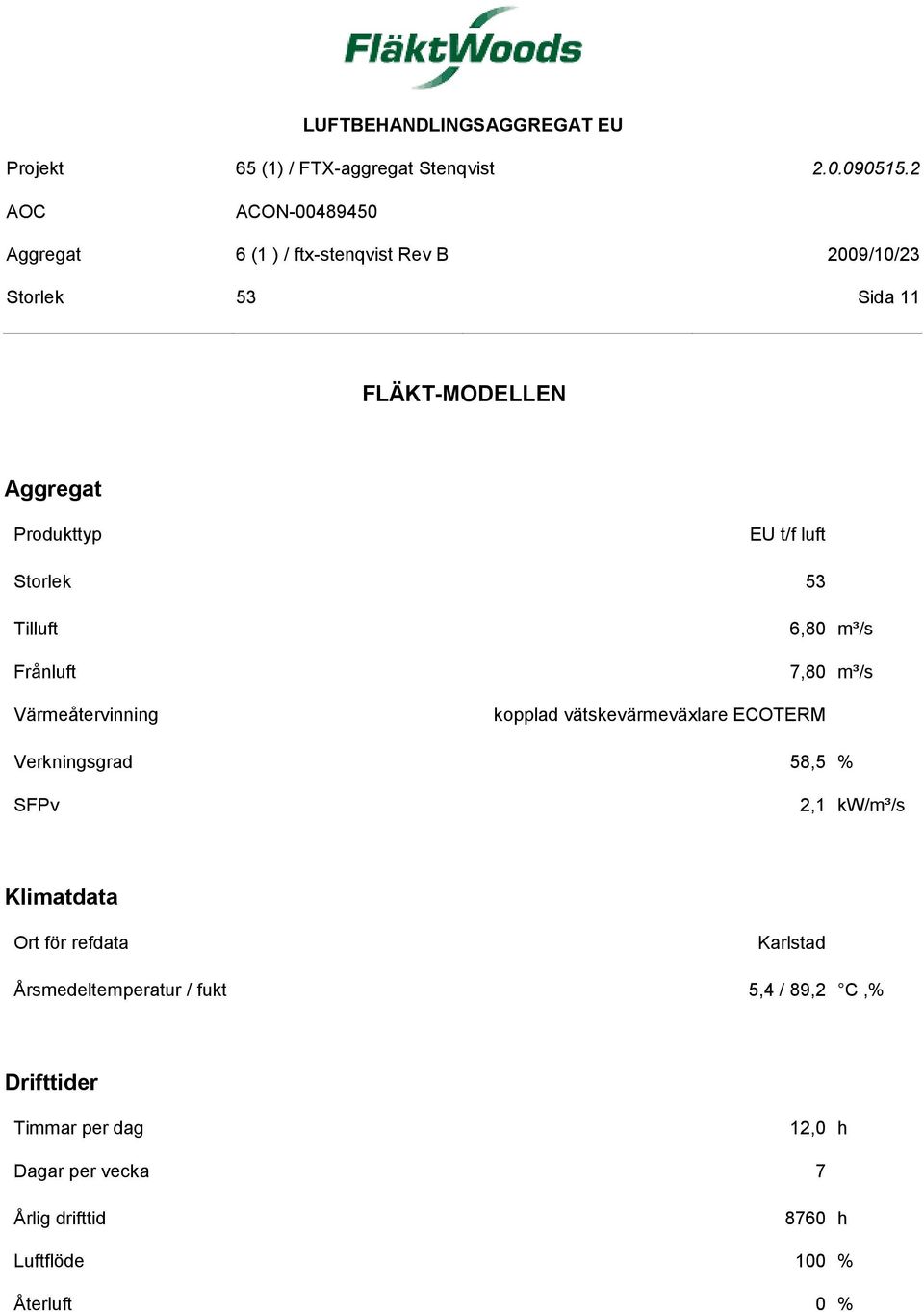

11 Storlek 53 Sida 11 FLÄKT-MODELLEN Aggregat Produkttyp EU t/f luft Storlek 53 Tilluft Frånluft Värmeåtervinning kopplad vätskevärmeväxlare ECOTERM 6,80 m³/s 7,80 m³/s Verkningsgrad 58,5 % SFPv 2,1 kw/m³/s Klimatdata Ort för refdata Karlstad Årsmedeltemperatur / fukt 5,4 / 89,2 C,% Drifttider Timmar per dag 12,0 h Dagar per vecka 7 Årlig drifttid 8760 h Luftflöde 100 % Återluft 0 %

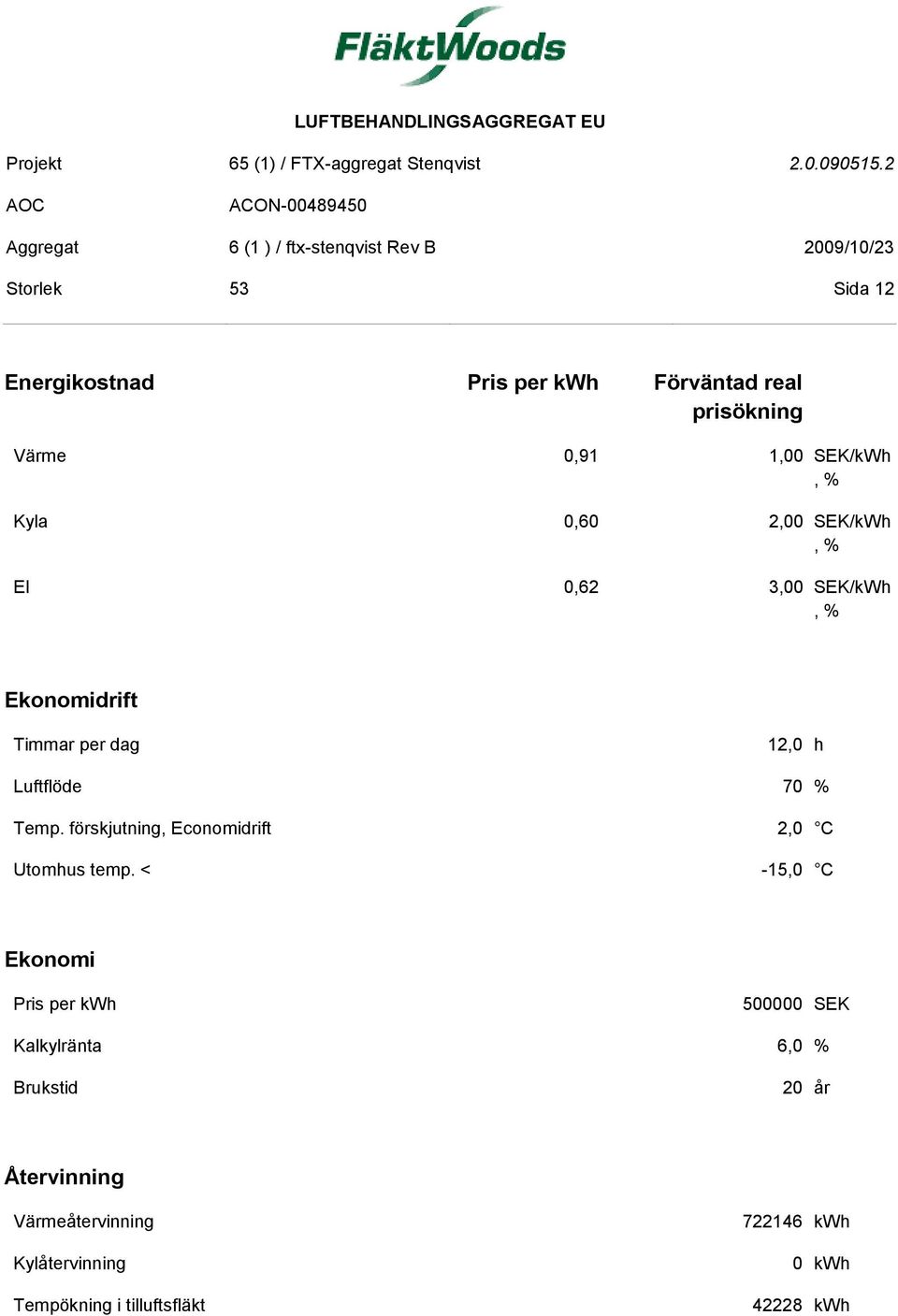

12 Storlek 53 Sida 12 Energikostnad Pris per kwh Förväntad real prisökning Värme 0,91 1,00 SEK/kWh, % Kyla 0,60 2,00 SEK/kWh, % El 0,62 3,00 SEK/kWh, % Ekonomidrift Timmar per dag 12,0 h Luftflöde 70 % Temp. förskjutning, Economidrift 2,0 C Utomhus temp. < -15,0 C Ekonomi Pris per kwh SEK Kalkylränta 6,0 % Brukstid 20 år Återvinning Värmeåtervinning Kylåtervinning Tempökning i tilluftsfläkt kwh 0 kwh kwh

13 Storlek 53 Sida 13 Energibehov Värme Kyla Tilluftsfläkt Frånluftsfläkt kwh 0 kwh kwh kwh Årlig kostnad Energi, Värme Energi, Kyla Energi, El, fläktar Summa SEK 0 SEK SEK SEK Livscykelkostnad Anbudssumma LCC,Värme LCC,Kyla LCC, El, Tilluftsfläkt LCC, El, Frånluftsfläkt Värderingssumma SEK SEK 0 SEK SEK SEK SEK

14 Storlek 53 Sida 14 PRESTANDA, SOMMAR Indata Luftflöde tilluft Luftflöde frånluft Tilluft tryck Frånluft tryck Uteluft tryck Avluft tryck SUMMER 6,80 m³/s 7,80 m³/s 300 Pa 300 Pa 50 Pa 50 Pa Utomhus temp. 25 C Utomhus fukt. 50 % Tilluft temp. 18 C Frånluft temp. 25 C Frånluft fukt. 55 % Intags- och frånluftsdel (utomhusutförande, med dörr) 47 Pa Filter, långt Antal filterinsatser Tryckfall, start 8*592x592,4*287x Pa 125 Pa

15 Storlek 53 Sida 15 Tryckfall, slut 175 Pa Frontarea 3,6 m² Fronthastighet 1,9 m/s Vätskekopplade värmeväxlare ECOTERM Rörstorlek Pa Lufttemperatur 25,0 / 25,0 C Tomdel Blandnings- och frånluftsdel (utomhus, med dörr) 17 Pa Tomdel Luftvärmare, för värmevatten (80/60C, 60/40C, 50/30C) Rörstorlek 80 Effekt 28 Pa 0,0 kw Lufttemperatur 25,0 / 25,0 C Reglerprincip vattenvärmare flödeskontroll

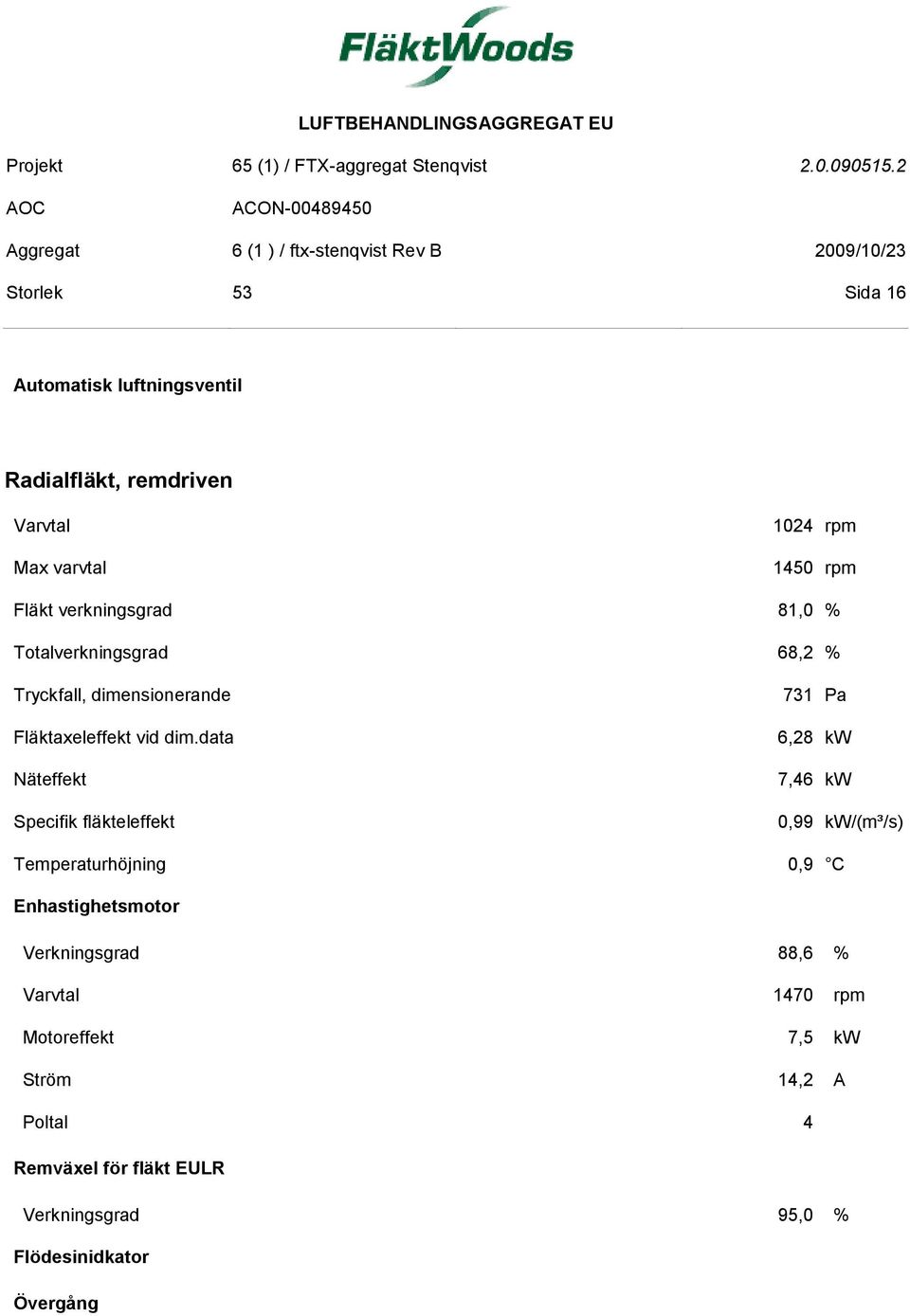

16 Storlek 53 Sida 16 Automatisk luftningsventil Radialfläkt, remdriven Varvtal Max varvtal 1024 rpm 1450 rpm Fläkt verkningsgrad 81,0 % Totalverkningsgrad 68,2 % Fläktaxeleffekt vid dim.data Näteffekt Specifik fläkteleffekt 731 Pa 6,28 kw 7,46 kw 0,99 kw/(m³/s) Temperaturhöjning 0,9 C Enhastighetsmotor Verkningsgrad 88,6 % Varvtal 1470 rpm Motoreffekt 7,5 kw Ström 14,2 A Poltal 4 Remväxel för fläkt EULR Verkningsgrad 95,0 % Flödesinidkator Övergång

17 Storlek 53 Sida 17 Intags- och frånluftsdel (utomhusutförande, med dörr) 60 Pa Filter, långt Antal filterinsatser Tryckfall, start Tryckfall, slut 8*592x592,4*287x Pa 138 Pa 188 Pa Frontarea 3,6 m² Fronthastighet 2,2 m/s Radialfläkt, remdriven Varvtal Max varvtal 1168 rpm 1450 rpm Fläkt verkningsgrad 81,0 % Totalverkningsgrad 69,4 % Fläktaxeleffekt vid dim.data Näteffekt Specifik fläkteleffekt 951 Pa 9,39 kw 10,96 kw 1,29 kw/(m³/s) Temperaturhöjning 1,1 C Enhastighetsmotor

18 Storlek 53 Sida 18 Verkningsgrad 89,9 % Varvtal 1460 rpm Motoreffekt 11,0 kw Ström 21,0 A Poltal 4 Remväxel för fläkt EULR Verkningsgrad 95,2 % Luftfördelare Tomdel Blandnings- och frånluftsdel (utomhus, med dörr) 22 Pa Tomdel Vätskekopplade värmeväxlare ECOTERM Rörstorlek Pa Lufttemperatur 26,1 / 26,1 C Tomdel

19 Storlek 53 Sida 19 Intags- och frånluftsdel (utomhusutförande, med dörr) 36 Pa

20 Storlek 53 Sida 20 PRESTANDA, VINTER Indata Luftflöde tilluft Luftflöde frånluft Tilluft tryck Frånluft tryck Uteluft tryck Avluft tryck Utomhus temp. WINTER 6,80 m³/s 7,80 m³/s 300 Pa 300 Pa 50 Pa 50 Pa -18 C Utomhus fukt. 78 % Tilluft temp. 20 C Frånluft temp. 22 C Frånluft fukt. 20 % Intags- och frånluftsdel (utomhusutförande, med dörr) 41 Pa Filter, långt Antal filterinsatser Tryckfall, start 8*592x592,4*287x Pa 109 Pa

21 Storlek 53 Sida 21 Tryckfall, slut 159 Pa Frontarea 3,6 m² Fronthastighet 1,6 m/s Vätskekopplade värmeväxlare ECOTERM Rörstorlek 50 Lufttemperatur 132 Pa -20,0 / 4,6 C Relativ fuktighet 94,4 / 11,5 % Vätsketemperatur 15,1 / -7,2 C Tryckfall vatten Flöde Fronthastighet 66,6 kpa 2,7 l/s 1,8 m/s Verkningsgrad 58,5 % Etylenglykol 30 % Frostskydd För att undvika frostbildning på frånluftsbatteri hålls värmeeffekten konstant och verkningsgraden tillåts minska vid utetemperaturer lägre än Frostskyddstermostaten på vattensidan ställs in på -16,2 C -4,8 C Tomdel

22 Storlek 53 Sida 22 Blandnings- och frånluftsdel (utomhus, med dörr) 15 Pa Tomdel Luftvärmare, för värmevatten (80/60C, 60/40C, 50/30C) Rörstorlek 80 Effekt 27 Pa 120,0 kw Lufttemperatur 4,6 / 19,2 C Reglerprincip vattenvärmare flödeskontroll Vattentemperatur 60,0 / 30,0 C Vattenflöde Vattenhastighet Tryckfall vatten 0,97 l/s 0,2 m/s 0,3 kpa Automatisk luftningsventil Radialfläkt, remdriven Varvtal Max varvtal 991 rpm 1450 rpm Fläkt verkningsgrad 80,8 % Totalverkningsgrad 68,0 %

23 Storlek 53 Sida 23 Fläktaxeleffekt vid dim.data Näteffekt Specifik fläkteleffekt 693 Pa 5,82 kw 6,92 kw 0,99 kw/(m³/s) Temperaturhöjning 0,8 C Enhastighetsmotor Verkningsgrad 88,6 % Varvtal 1470 rpm Motoreffekt 7,5 kw Ström 14,2 A Poltal 4 Remväxel för fläkt EULR Verkningsgrad 95,0 % Flödesinidkator Övergång Intags- och frånluftsdel (utomhusutförande, med dörr) 59 Pa Filter, långt Antal filterinsatser Tryckfall, start 8*592x592,4*287x Pa

24 Storlek 53 Sida 24 Tryckfall, slut 137 Pa 187 Pa Frontarea 3,6 m² Fronthastighet 2,2 m/s Radialfläkt, remdriven Varvtal Max varvtal 1153 rpm 1450 rpm Fläkt verkningsgrad 81,0 % Totalverkningsgrad 69,4 % Fläktaxeleffekt vid dim.data Näteffekt Specifik fläkteleffekt 942 Pa 9,16 kw 10,70 kw 1,29 kw/(m³/s) Temperaturhöjning 1,1 C Enhastighetsmotor Verkningsgrad 89,9 % Varvtal 1460 rpm Motoreffekt 11,0 kw Ström 21,0 A Poltal 4 Remväxel för fläkt EULR

25 Storlek 53 Sida 25 Verkningsgrad 95,2 % Luftfördelare Tomdel Blandnings- och frånluftsdel (utomhus, med dörr) 22 Pa Tomdel Vätskekopplade värmeväxlare ECOTERM Rörstorlek Pa Lufttemperatur 22,0 / 1,7 C Relativ fuktighet 30,0 / 88,1 % Vätsketemperatur Tryckfall vatten Flöde Fronthastighet -7,2 / 15,2 C 59,8 kpa 2,7 l/s 2,2 m/s Tomdel

26 Storlek 53 Sida 26 Intags- och frånluftsdel (utomhusutförande, med dörr) 34 Pa

27 Storlek 53 Sida 27 Fläktdiagram - Tilluft - EULR

28 Storlek 53 Sida 28 Fläktdiagram - Frånluft - EULR

29 Storlek 53 Sida 29 LCC diagram

30 Storlek 53 Sida 30

31 Storlek 53 Sida 31 LCC diagram

32 Storlek 53 Sida 32
