Drift- & Skötselanvisning UNIGUARD

Transkript

1 UNIGUARD

2 2 Drift- & Skötselanvisning

3 Innehåll Sida Övervakning och underhåll Test av rökdetektor Funktionsprovning och kontroll Datablad Monteringsanvisning Kontakta oss Postadress: Box Västra Frölunda Besöks- och lev.adress: Svalörtsgatan 42 8 Västra Frölunda Växel: Tel: Fax: E-post: info@calectro.se Försäljning/teknisk support: Tel: Fax: E-post: order@calectro.se Besök vår hemsida: Senast uppdaterad

4 ÖVERVAKNING OCH UNDERHÅLL För att automatiskt stänga/öppna rökspjäll, brandspjäll eller rökbrandspjäll, stoppa/ starta fläktar finns olika slag av kontrollenheter. Rökdetektorer Alt. Kontrollenhet ABAV-S 20V alt 24V Alt. 2 Kontrollenhet ABV- 24V Spjäll Fläkt Larm En kontrollenhet utgör samtidigt en larmcentral för luftbehandlingsanläggningen och från kontrollenheten kan signaler vidarekopplas t ex till anläggningens apparatskåp/ larmtablå. KOPPLINGSSCHEMA: Kanaldetektorer 24V AC/DC LARM LARM KONTROLLENHET ABV V 2 T 24V AC/DC alt. 20V AC LARM LARM SERVICE KONTROLLENHET ABAV-S FEL KANALRÖKDETEKTORER, UG-2-J/O RD RDn Anslutningar Anslutningar i Uniguard i Uniguard 24VAC extern matning till hjälpfläkt 2,2 kohm 4

5 KOPPLINGSSCHEMA: Takdetektorer KONTROLLENHET Terminaler ABAV-S - ABAV-Si + kontrollenhet: Slutmotstånd R b - 24VDC + ABV- 2.2kΩ KONTROLLENHET 7 ABV- - + ABAV-S 2.2kΩ 0 9 Extern larmindikering LED-0 Extern Kabellängd Larmdiod max LED-0 m. - + V-20mA Rb = 2,2 kohm Slutmotstånd 2.2kΩ Teoretiskt kan ett obegränsat antal rökdetektorer anslutas, men p g a funktions- och underhållsskäl bör inte antalet överstiga ca 0 stycken. De rökdetektorer som skall ha samma funktion, d v s skall vid röklarm stänga/öppna samma spjäll, stoppa/starta samma fläktar, ansluts till en kontrollenhet. Om detektorerna skall påverka olika spjäll och fläktar, t ex tilluftssida respektive frånluftssida, används en kontrollenhet för de rökdetektorer som är monterade för tilluftssidan och en annan kontrollenhet för frånluftssidan. Underhåll För att motverka nedsmutsning bör detektorinsatsen rengöras med lämpliga intervaller dock minst en gång per år. Beroende på graden av nedsmutsning används följande alternativ: A. Med dammsugare tar man bort torra partiklar. B. Med fuktad trasa avlägsnas annan smuts. C. Om intern rengöring behövs (rengöring av detektorkammaren), skall detektorinsatsen returneras till leverantören. D. För att underlätta ett snabbt byte av moduler vid service bör detektorinsatser och kontrollenheter hållas i reserv. Vid rengöring av detektorn skall även venturiröret demonteras och rengöras. Efter rengöring återmonteras röret, till ursprungligt läge. OBS! Efter rengöring, kontrollera att alla anslutningar är täta och att adaptorlocket sluter tätt samt att flödesindikatorn gör utslag. Kontrollera även att gummipluggen för testhålet är återinsatt, efter det att detektorn är testad med rök eller aerosol (RDP-00).

6 Eftersom nedsmutsning är den vanligaste orsaken till falsklarm bör man använda rökdetektorer med inbyggt servicelarm (underhållslarm). Med den svåra miljö som råder i kanalsystem är det svårt att i förväg bestämma lämpliga underhållsintervall. Calectros kanaldetektor Uniguard har servicelarm som standard. Systemet kan byggas enligt 2 principer:. Indikering av servicelarm på rökdetektorn med lysdiod. Kontrollenhet ABV- eller ABAV-S kan användas. 2. Som punkt men med extern signal för både servicelarm och röklarm. Kontrollenhet ABAV-S skall användas. Servicelarm är krav när man använder vissa aktiva lösningar till skydd mot spridning av brandgas. TEST AV RÖKDETEKTORER Följande detektorer testas med rökspray RDP-20. Konventionella och Stand Alone. Kanalmonterade UG-2-J UG-2-O UG-2-A2I UG-2-A2O UG-2-AI UG-2-AO UG-2-A4I UG-2-A4O Takmonterade ST-I ST-I-DA ST-P ST-P-DA Följande detektorer testas med rök från ett pyrande bomullssnöre. Analoga, adresserbara och LonWorks. NS-AIS NS-AOS UG-2-NS-AIS UG-2-NS-AOS ST-I-LON UG-2-J-LON

7 FUNKTIONSPROVNING OCH KONTROLL Att efter avslutad installation prova att den elektriska kopplingen är korrekt, är enkelt. Rök påförs detektorn med rökdetektorprovare eller på annat sätt och detektorns reaktion observeras. Gör också den kontroll av färdigmonterad detektor som är beskriven på sid. Det utgör emellertid inte ett funktionstest i egentlig mening. Att göra ett funktionstest som motsvarar de förhållanden som kan uppstå i samband med en brand är i praktiken omöjligt. Ett funktionstest bör dock alltid göras, förslagsvis med att rök förs in på lämplig plats i kanalsystemet från rökgenerator. (Använd paraffin som utgångsmaterial. Rökbomber eller annan kemisk rök kan skada detektorn och bör undvikas.) FUNKTIONSTEST Rök (från t.ex. en rökgenerator) förs in i kanalen RÖKGENERATOR När anläggningen tagits i bruk görs periodisk funktionskontroll. Med jämna mellanrum minst en gång per år kontrolleras systemet så att styrenheten vid larm från utlöst rökdetektor påverkar rätt fläktar och stänger/öppnar rätt spjäll. Samtidigt kontrolleras att flödeskontrollen gör utslag (att luft verkligen strömmar från ventilationskanalen genom detektorn) och en visuell besiktning görs av detektorinsatsen, om eventuell rengöring behövs. Om venturirören har lossats, kontrollera att återmontering skett till ursprungligt läge och att alla anslutningar är täta och att locket sluter tätt (jämför sid 27). 7

8 UNIGUARD UG-2 RÖKDETEKTOR MED INBYGGT SERVICELARM FÖR KANALMONTAGE Joniserande eller optisk funktion - Endast ett rör - Testhål i locket - Enkelt montage - Enkel service och underhåll - Installationsvänlig kopplingsplint - Filter som skydd i smutsiga miljöer - Monteringssäkert rör, kan ej felvändas - Plug in montering vid val av hjälpfläkt TEKNISKA DATA Detektortyp: Joniserande UG-2-J Optisk UG-2-O Driftspänning: Detektor: 24VDC från kontrollenhet Hjälpfläkt: 24VAC separat matning Driftström: max 0,04mA ~ 0mA - Hjälpfläkt Servicelarmström: ~ ma Larmström: ~ 48mA Omgivningstemp: -20 C till +0 C Tillåten luftfuktighet: 99% rh Testad och godkänd enl. EN-4 av: LPC (England), VdS (Tyskland) Servicelarm: Indikeras med grön LED Brandgaslarm: Indikeras med röd LED Adaptorkåpa och lock: ABS Kapslingsklass: IP4 Vikt: 800g Venturirör: Rörlängd skall väljas med avseende på hur stor ventilationskanalen är. Venturirören finns i längder: 0, m,, m och 2,8 m. Vid kanaler större än 0, m (dia) skall röret gå igenom hela kanalen, v g se nedanstående skiss. Håltagning Ø mm. Max kanalbredd 0, m. Använd venturirör 0, m. Kapa eventuellt till rätt längd. Håltagning Ø mm. Kanalbredd större än 0, m. Venturiröret skall gå igenom hela kanalen. FUNKTION Uniguard är utvecklad för att mäta rökgaser i ventilationskanaler och består av en rökdetektor, monterad i ett adaptorsystem där både rör och kapsling är specialkonstruerade för optimal luftströmning genom rökdetektorn. Systemet uppfyller därmed alla krav på en god brandsäkerhet vid lufthastigheter mellan 0,2 m/s och 20m/s. För rökfunktion vid avstängt aggregat kan hjälpfläkt användas. Uniguard används tillsammans med en kontrollenhet (t ex ABAV-S) till styrning av brandspjäll och fläktar, akustiska och/ eller optiska larm mm. Detektorn är försedd med bajonettfattning, vilken gör den lätt att byta. Nedsmutsning av rökdetektorn innebär att den blir känsligare och långsamt går mot larmläge. För att undvika onödigt larm vid nedsmutsning, är detektorn försedd med ett servicelarm (grön LED). Detta visar att detektorn bör rengöras. GRUNDPRINCIP FÖR PLACERING Placera rökdetektorn enligt anvisningarna i BFR T2:982. Metoder för mätning av luftflöden i ventilationsinstallationer eller rekvirera Calectros handbok Rökdetektering vid ventilationssystem. TILLBEHÖR Hjälpfläkt: Typ M-UG Filter: Typ FI-UG/0 pack Monteringsbeslag: Typ UG-BESLAG (för isolerade/runda kanaler inkl. gummigenomföring Ø 0 mm) Isolerlåda: Typ UG-SH för kallvind och utomhusmontage. Skylt: Dold Rökdetektor För kanaler mindre än 0, m används venturirör 0, m, standard. För kanaler mellan 0, m och,4 m används venturirör, m. För kanaler över,4 m används venturirör 2,8 m. OBS! Håltagning Ø 0 mm. Kapa röret till rätt längd. Sätt i ändpluggen. Sätt på avslutningstätningen. Sätt på gummitätning TET 2- som "lager". Övriga tekniska specifikationer för rökdetektorer och tillbehör, se respektive produktblad. Röret max 0 mm utanför kanalen 8

9 UNIGUARD UG-2 RÖKDETEKTOR MED INBYGGT SERVICELARM FÖR KANALMONTAGE Joniserande eller optisk funktion MONTERING Röret är utfört i aluminium och det kan avkortas så att det blir anpassat för kanalen. Håltagning ø mm. Vid isolerade/runda kanaler med monteringsbeslag ø 0 mm. MÅTTUPPGIFTER (mm) UNDERHÅLL När detektorn blir nedsmutsad, blir den mer känslig och kan ge upphov till servicelarm. Detta kan fördröjas i åtskilliga år genom enkel rengöring med dammsugare gång/år. Vid behov utnyttja vårt utbytessystem! (V.g. se vår speciella skötselanvisning.) FLÖDESKONTROLL Detektorn är försedd med en flödesindikator, som vippar av luftströmmen när detektorn är rätt installerad. Denna indikering ger en enkel bekräftelse på att inget läckage finns, och att luft från ventilationskanalen verkligen strömmar genom detektorn. ENKEL FUNKTIONSTEST Efter avslutad installation bör man alltid testa att detektorn ger larm och att den är rätt installerad. Testet kan t ex utföras med vår testspray RDP-00 genom att kortvarigt spraya genom hålet i locket. Sätt i pluggen efteråt. OBS! Vid montering utomhus, på kallvindar etc bör detektorn isoleras från omgivande luft med t.ex UG-SH, isolerlåda, och markeras med en extra indikeringslampa, LED-0, med skylt DOLD RÖKDETEKTOR. KOPPLINGSSCHEMA 2,2 kohm x 24 VAC separat matning till hjälpfläkt x 9

10 TILLBEHÖR FÖR UNIGUARD HJÄLPFLÄKT M-UG Extra hjälpfläkt för anslutning till 24VAC. Fläkten är försedd med elektronisk omvandlare 24VAC till 2VDC. Effektförbrukning.0VA (0mA) FILTER FI-UG/0 Dammfilter. För miljöer med mycket smutspartiklar i luften t ex sågar, brädgårdar etc. UG-BESLAG För montering av rökdetektor med ventilationsadapter på runda kanaler eller plana kanaler med isolering. VENTURIRÖR VENTRÖR 0,M VENTRÖR,M VENTRÖR 2,8M För kanaler mindre än 0, m används rörlängd 0, m. För kanaler mellan 0, och,4 m används rörlängd, m. För kanaler över,4 m används rörlängd 2,8 m. SKYLT DOLD RÖKDETEKTOR Anvisningsskylt för detektorer i t ex hissmaskinrum eller undertak. SKYDDSHUV UG-SH Används som isolering mot kondensbildning när Uniguard monteras på kallvindar eller utomhus. RÖKDETEKTORPROVARE RDP-00 Volym 20 ml För funktionskontroll av rökdetektor. Enheten är försedd med rörmunstycke. Sprayflaskan räcker till många tester. Fungerar både till joniserande och optiska rökdetektorer. LJUSDOSA LED-0 För indikering från dold rökdetektor. Kan även användas vid system med många rökdetektorer och t. ex. centralt indikera vilken av detektorerna som larmar. För 24V-system. Maximal kabellängd m

11 OPTISK RÖKDETEKTOR ST-P / 24V E-nr FUNKTION Den optiska detektorn är ett komplement till jondetektor ST-I, när det gäller att indikera rök från bränder som alstrar stora partiklar under långsamma förlopp och under låg temperatur (t.ex. plastbränder). Detekteringskammaren innehåller en lys- och foto diod. Normalt träffar inte ljusstrålen fotodioden, men när rök tränger in i kammarlabyrinten reflekteras lysdiodens ljusstråle av röken så att den träffar fotodioden. Strömmen genom fotodioden ändras och larm erhålles. Detektorn är försedd med bajonettfattning, vilken gör den lätt att montera och demontera. TEKNISKA DATA Detektorinsats: Vit PC med metallnät runt kammaren Sockel: Vit PC Driftspänning: -0VDC Driftström: ca 0,04 ma (puls) Larmström: ca ma Omgivningstemperatur: -20 C till 0 C Tillåten luftfuktighet: 99%rF Känslighet: Enligt EN 4-7 Testad enligt EN-4 av: LPC (England) Vikt: 0 g Brandgaslarm: Indikeras med röd LED Extern LED-utgång: V - 20mA MÅTTUPPGIFTER (mm) 0 22 Detektorns konstruktion gör den nästan helt immun mot höga lufthastigheter, nedsmutsning och radiofrekvens-störningar. Detektorn finns i tre olika utföranden: Standardutförande. I specialutförande för ventilationskanaler (se blad UG-2). Försedd med relä i sockeln för extra larmindikering från detektorn. Nedsmutsning av ST-P-rökdetektorn innebär att den blir känsligare och långsamt går mot larmläge. För att undvika onödigt larm vid nedsmutsning bör detektorn rengöras gång per år. V.g. se vår drift- & skötselinstruktion. KOPPLINGSSCHEMA Slutmotstånd R b 0 ABDS-400 Motstånd 0 Ohm i sockel är för anpassning till olika centraler, - skall sitta kvar. Slutmotståndet skall alltid installeras på den sista detektorn. Extern larmindikering LED-0 Kabellängd max m Fastsättning: 2 st M4 cc 40 alt 0 alt 0 mm 2 2 Sockelmärkning (gjutet nr i sockeln = tidigare nr på etikett): = -R, = 2+E, = +0, 2 = -

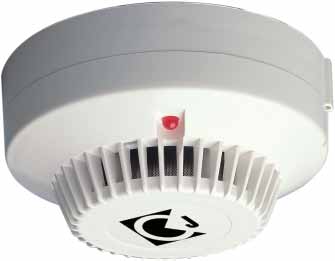

12 JONISERANDE RÖKDETEKTOR ST-I-DA / 24V med inbyggt servicelarm TEKNISKA DATA Detektorinsats: Vit PC med metallnät runt kammaren Sockel: Vit PC Driftspänning: -0VDC Driftström: Max 0.04 ma Servicelarmström: ~ ma Larmström: ~ ma Omgivningstemperatur: -20 C till +0 C Tillåten luftfuktighet: 99% rf Maximal lufthastighet: m/s Strålkälla: Americium 24 Aktivitet: Mindre än 0,9μCi (Max kbq) Känslighet: Enligt EN-4-7 Testad enligt EN-4 av: LPC (England) Godkänd av: Statens Strålskyddsinstitut Vikt: Ca 80gram Servicelarmnivå: Indikeras med grön LED Brandgaslarm: Indikeras med röd LED MÅTTUPPGIFTER *mm( 0 FUNKTION Rökdetektorn ger snabb och säker varning. Den larmar i det första pyrande stadiet då rökpartiklar alstras, ofta långt innan öppen låga hunnit bli synlig. ST-I-DA detektorn arbetar enligt 2-kammarprincipen, där den yttre kammaren registrerar partikeltätheten i luften och den inre kammaren kompenserar långsamma ändringar i atmosfären såsom lufttryck, luftfuktighet och temperatur. Larm uppnås när partikeltätheten i luften överstiger detektorns förinställda larmnivå. Larmtillståndet indikeras optiskt av en röd lampa i detektorn och den förblir i larmtillstånd tills dess manuell återställning sker i centralskåp eller kontrollenhet. Detektorns pålitlighet och höga känslighet för rök, gör den lämplig att använda överallt där man vill övervaka och skydda höga egendomsvärden. Detektorns konstruktion gör den nästan helt immun mot höga lufthastigheter, nedsmutsning och radiofrekvensstörningar. Dessutom är ST-I-DA lämplig för övervakning av t ex. korridorer, trapphus, förråd, patientrum och liknande. Detektorn är försedd med bajonettfattning, vilket gör den lätt att montera och demontera. Nedsmutsning av ST-I-DA rökdetektor innebär att den blir känsligare och långsamt går mot larmläge. För att undvika onödigt larm vid nedsmutsning, är detektorn försedd med ett servicelarm (grön LED) som visar att detektorn bör rengöras. Detektorn finns i följande utföranden: - Standardutförande. - I specialutförande för ventilationskanaler (se blad UG-2) KOPPLINGSSCHEMA Slutmotstånd R b 2.2 kω 2.2 kω 0 Ω 2.2 kω 2.2 kω KE-00 ABDS-00 ABDS-400 ABV- ABAV-S Slutmotståndet skall alltid installeras på den sista detektorn. Extern larmindikering LED-0 Kabellängd max m kω ABAV-S Fastsättning=2 st M4, cc 0 alt 0 alt 70 mm. Sockelmärkning (gjutet nr i sockeln = tidigare nr på etikett): = -R, = 2+E, = +0, 2 = -RS, = - 2

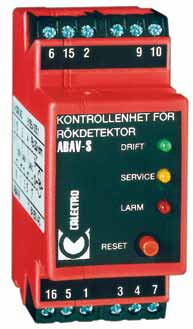

13 ABAV-S KONTROLLENHET för rökdetektorer med eller utan servicelarm TEKNISKA DATA Anslutningsspänning: Effektförbrukning: Larmutgångar: 20V AC, ±0%, 0-0 Hz 24V AC/DC, ±0%, 0-0 Hz Ange spänning vid beställning.,8 VA En växlande kontakt 20V, 8A En brytande kontakt 20V, 8A En slutande kontakt 20V, A En växlande kontakt 20V, A 2,2 kohm Servicelarmutgång: Fellarmutgång: Slutmotstånd: Indikeringar: Drift: Grön lysdiod Service: Gul lysdiod Kortslutning i detektorkretsen: Gul lysdiod Avbrott i detektorkretsen: Gul lysdiod Larm: Röd lysdiod Montage: DIN-skena Vikt: 20V=280 g, 24V=0 g Tillbehör: ETUK-, kapsling för väggmontage, IP. Antal detektorer som kan anslutas: 0 st joniserande eller optiska rökdetektorer Omgivningstemperatur: 0-0 C Följande värden gäller för rökdetektorkretsen: Drift: 4-2 ma Kortslutning (felsignal): > 00 ma Avbrott (felsignal): < 4 ma Servicelarm (smutsig rökdetektor): > 2 ma Larm (röklarm): > 8 ma MÅTTUPPGIFTER (mm) FUNKTION Kontrollenheten är konstruerad för att uppfylla de krav som ställs för att ge ett tillförlitligt brandskydd tillsammans med våra rökdetektorer. Försedd med reläkontakter för styrning av spjäll och fläktar. Förutom röklarm är ABAV-S försedd med servicelarm- och fellarmreläer. Vid röklarm tänds en röd lysdiod och samtidigt faller larmreläerna. Vid servicelarm på rökdetektorn börjar lysdioden för servicelarm blinka snabbt i minut. Därefter drar servicelarmsreläet och dioden lyser med fast sken. Om servicelarmet på detektorn återgår, faller reläet och dioden början blinka långsamt: larmminne. Kortslutning och avbrott förorsakar att felrelä och larmreläer aktiveras samtidigt som respektive diod tänds (avbrott, ca 0 sekunder fördröjning). Om kortslutning eller avbrott återgår, faller reläerna och respektive lysdiod börjar blinka långsamt: larmminne. Motionering av reläer: håll resetknappen intryckt i sekunder. KOPPLINGSSCHEMA FÖR TAKMONTAGE 2 kω 2 kω KONTROLLENHET ABAV-S ABAV-S - + ABAV-S KOPPLINGSSCHEMA FÖR KANALMONTAGE 20V AC/24V AC/DC LARM LARM KONTROLLENHET ABAV-S FEL 8 2 SERVICE Extern larmindikering LED-0 Kabellängd max m. RD anslutningar i Uniguard 2 4 X LED VAC extern matning till hjälpfläkt Rb = 2,2 kohm Sockelmärkning (gjutet nr i sockeln = tidigare nr på etikett): = -R, = 2+E, = +0, 2 = -RS, = - RDn anslutningar i Uniguard 2 4 X Rb R b = 2,2kOm 2,/ mod Larm & Felrelä är ritade i strömlöst/larmtillstånd. Servicerelä är ritat i strömlöst/driftläge. Larmrelä max 8A, 20V. Service- och Felrelä max A, 20V. OBS! Viktigt! Slutmotståndet skall alltid monteras i slingans sista detektor. Fr.o.m. oktober 2004 aktiveras både FEL- och LARM-reläerna vid avbrott eller kortslutning. Larmdioden tänds dock ej vid avbrott eller kortslutning.

14 ABAV-S KONTROLLENHET för rökdetektorer med eller utan servicelarm FUNKTION Kontrollenheten är konstruerad för att uppfylla de krav som ställs för att ge ett tillförlitligt brandskydd tillsammans med våra rökdetektorer. Försedd med reläkontakter för styrning av spjäll och fläktar. Förutom röklarm är ABAV-S försedd med servicelarmfunktion. Vid nedsmutsad detektor tänds en gul lysdiod på ABAV-S. Denna indikering innebär att detektorn behöver rengöras eller bytas ut. Samtidigt som den gula lysdioden tänds sluter en potentialfri kontakt, som kan användas till fjärrindikering. Vid röklarm tänds en röd lysdiod och samtidigt faller larmreläerna. TEKNISKA DATA Anslutningsspänning: Effektförbrukning: Larmutgångar: 20 VAC ± 0 % 0-0 Hz 24 VADC ± 0 % 0-0 Hz Ange spänning vid beställning,8 VA En växlande kontakt 20V 8A En brytande kontakt 20V 8A En slutande kontakt 20V 8A 2,2 kω Servicelarmutgång: Slutmotstånd: Indikeringar: Drift: Grön lysdiod Service: Gul lysdiod Larm: Röd lysdiod Antal detektorer som kan anslutas: Montage: Vikt: Tillbehör: 0 st DIN-skena 20 g ETUK-, kapsling för väggmontage IP. Kortslutning eller avbrott i detektorkretsen förorsakar alltid ett larm. KOPPLINGSSCHEMA FÖR KANALMONTAGE KONTROLLENHET ABAV-S RD Anslutningar i Uniguard LARM LARM SERVICE x RÖKDETEKTORER 24 VAC separat matning till hjälpfläkt KOPPLINGSSCHEMA FÖR TAKMONTAGE RDn Anslutningar i Uniguard x Rb R = 2,2 kohm b Följande värden gäller för rökdetektorkretsen: Avbrott (larmsignal) ~ 8 ma Servicelarm (smutsig rökdetektor) ~ 2 ma Larm (röklarm) ~ ma MÅTTUPPGIFTER (mm) 4 KONTROLLENHET ABAV-S - ABAV-S+ Extern larmindikering LED-0 Kabellängd max m. Rb = 2,2 kohm 78, 44 Sockelmärkning (gjutet nr i sockeln = tidigare nr på etikett): = -R, = 2+E, = +0, 2 = -RS, = - Larmutgångarna är visade i strömlöst/larmtillstånd. Servicerelä är visat i strömlöst/driftsläge. OBS Viktigt! När flera detektorer kopplas i serie på samma kontrollenhet, skall slutmotståndet alltid monteras i slingans sista detektor! 4

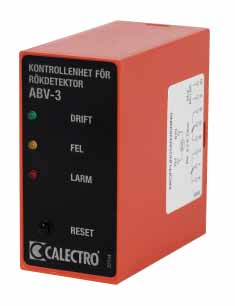

15 ABV- KONTROLLENHET För rökdetektorer. FUNKTION Kontrollenheterna är konstruerade för att uppfylla de krav som ställs för ett tillförlitligt brandskydd, och övervakar kontinuerligt att spänning och ström hålls inom tillåtna värden. Kortslutning eller avbrott i detektorslingan förorsakar alltid larm. TEKNISKA DATA Anslutningsspänning: 24V ADC Effektförbrukning:,VA Utgång: 2 växlande kontakter 20VAC 0A resistiv last Omgivn.temperatur: -2 till +0 C Montage: -polig sticksockel Slutmotstånd: R b 2,2 kohm, W Vikt: ca 200g KONTROLLENHET ABV På ABV- finns: återställningstryckknapp grön lysdiod för driftsignal gul lysdiod för felsignal röd lysdiod för larmsignal Vid kortslutning eller avbrott faller utgångsreläet och gul och röd lysdiod tänds. När felet avhjälpts, återgår den automatiskt. Vid rökgasindikering faller utgångsreläet och endast röd lysdiod tänds. KOPPLINGSSCHEMA FÖR KANALMONTAGE 24V LARM LARM KONTROLLENHET ABV RD Anslutningar i Uniguard 2 4 X 7 RÖKDETEKTORER LED-0 24 VAC separat matning till hjälpfläkt RD n Anslutningar i Uniguard 2 4 X 7 Slutmotstånd Rb 2,2 k KOPPLINGSSCHEMA FÖR TAKMONTAGE KONTROLLENHET ABV- - + Extern larmindikering LED-0 Kabellängd max m. Rb = 2,2 kohm Larmutgångarna är visade i strömlöst/larmtillstånd. OBS Viktigt! När flera detektorer kopplas i serie på samma kontrollenhet, skall slutmotståndet alltid monteras i slingans sista detektor! Sockelmärkning (gjutet nr i sockeln = tidigare nr på etikett): = -R, = 2+E, = +0, 2 = -RS, = -

16 Drift- & Skötselanvisning

17 Drift- & Skötselanvisning Monteringsanvisning för UNIGUARD-RÖK Montering och placering. Uniguard skall placeras i flödesriktningen, enligt pilen på locket. Detta innebär, att den kan monteras liggande eller stående i vertikal eller horisontell luftström. Vi rekommenderar att Uniguard monteras på minst samma avstånd från kyl- och värmebatterier eller luftfuktare som vanliga kanaltemperaturgivare. Den bör dessutom placeras så, att avståndet till närmaste störning i kanalen (t ex böj, filter eller spjäll) - i luftflödesriktningen räknat - är minst lika stort som x kanalens diameter. Närmaste placering efter sådan störning skall vara x kanaldiametern. d h Exempel på installation vid böjd trumdel. Returluftintag. Exempel på installation vid returluftintag. d h d h Vid stora temperaturskillnader t ex utomhus eller på kallvindar måste detektorn isoleras från omgivande luft. Se punkt. Hydraulisk diameter CIRKULÄR KANAL REKTANGULÄR KANAL d = D h Ø D d = h 2xHxB H+B H B Exempel på störkällor MIN xd h MIN xd h MIN xd h MIN xd h MIN xd h MIN xd h MIN xd h MIN xd h FLÄKT SPJÄLL LJUDDÄMPARE BATTERI MIN xd h MIN xd h MIN xd h MIN xd h MIN xd h MIN xd h MIN xd h BÖJ MIN xdh AVGRENING DIMENSIONSFÖRÄNDRING MIN xd h FRÅNLUFT TILLUFT LUFTBEHANDLINGSAGGREGAT 7

18 Borra hål i kanalen. Håltagning utan UG-beslag ø mm. Håltagning med UG-beslag ø 0 mm. (Se punkt 2). 2 Kapa ej denna ände! Ändplugg. Mät ventilationskanalen. Kapa eventuellt röret. Röret bör helst täcka 90% av kanalens diameter. OBS! Se även punkt 0. Sätt i ändpluggen. Lås fast röret med stoppskruven Träd på tätningen på röret. För in röret i botten på detektorlådan. OBS VIKTIGT! Pilen på plastlocket skall ha samma riktning som luftflödet i kanalen. 4 Montera röret och detektorn på kanalen. Fäst detektorlådan på punkter vid pilarnas markering. 8

19 Montera hjälpfläkten vid behov. Flödesindikator. OBS! Indikatorn snurrar ej, utan vippar. Om indikatorn inte rör sig alls bör man överväga en omplacering av detektorn. b Riktning på luftflödet, (pilen på fläkten skall peka mot röret). Hjälpfläkt. b Sätt i blocket. Snabbkoppling av hjälpfläkt. 7 Elinstallation. Anslut elkablarna enligt kopplingsschema. När endast en rökdetektor ansluts skall slutmotståndet (2,2kΩ) installeras i denna. Om flera röktektorer skall anslutas till en kontrollenhet kopplas slutmotståndet (2,2kΩ) på den sista detektorn i slingan. Endast ett motstånd per slinga! 9

20 8 Funktionskontroll. Kontrollera detektorn med rök från t.ex. en tändsticka eller med rökdetektorprovare i sprayform, RDP Skruva fast locket. Sätt på locket. Borra ej hål i plastlocket för skyltar eller dylikt. Detta kan ge läckage som allvarligt nedsätter detektorns funktion. 20

21 0 Montering av olika venturirör i olika kanalbredder. Håltagning Ø mm. Max kanalbredd 0, m. Använd venturirör 0, m. Kapa eventuellt till rätt längd. Håltagning Ø mm. Kanalbredd större än 0, m. Venturiröret skall gå igenom hela kanalen. Kapa röret till rätt längd. Sätt i ändpluggen. Sätt på avslutningstätningen. Sätt på gummitätning TET 2- som "lager". För kanaler mindre än 0, m används venturirör 0, m, standard. För kanaler mellan 0, m och,4 m används venturirör, m. För kanaler över,4 m används venturirör 2,8 m. OBS! Håltagning Ø 0 mm. Montering på kallvind. Röret max 0 mm utanför kanalen. DOLD rökdetektor Skylt Extern LED som larmindikering. Utomhusmontering. Håltagning Ø mm. Isolermatta 0-20 cm används för att täcka hela Uniguard vid montering på kallvind. LED-indikering och skylt bör monteras. Håltagning Ø mm. Vid montering i kanal utomhus använd isolerande skyddshuv/låda UG-SH (IP-). 2

22 2 UG-beslag för rund kanal eller isolerad plan kanal. Med hjälp av beslaget kan kanaldiametern vara så liten som 00 mm. Fäst beslagets ben på kanalen. Håltagning Ø 0 mm. Beslaget är lätt att böja/forma så att det passar runda eller plana kanaler. Beslaget levereras plant. Rund kanal. Gummitätning. Gummitätning. Isolerad plan kanal. SLUTKONTROLL Kontrollera att pilen på detektorlocket pekar i flödesriktningen. Kontrollera att locket och dess packning mot bottendelen tätar riktigt och att inget har kommit emellan, t ex isolering. Kontrollera att pluggen till testhålet sitter i ordentligt. Kontrollera att flödesindikatorn visar på flöde (vippar). Fullskaleprov med rökgenerator rekommenderas för kontroll av funktion. Felsökning. Rökdetektorn visar servicelarm. Detektorn har blivit smutsig och behöver rengöras. Detta görs lämpligen genom dammsugning eller genom försiktig renblåsning med tryckluft. Om detta inte hjälper skall detektorn skickas till Calectro för rengöring eller byte. Servicelarmet kan utlösas i förtid om inte nyinstallerade ventilationskanaler har rengjorts ordentligt vid idriftsättning. Rökdetektorn larmar utan rökpåverkan. Rökdetektorn kan vara placerad så att kondens bildas, t ex utomhus, på kallvindar, i kök eller dyligt. Se punkt. Endast kontrollenheten larmar. Mät slingans motstånd (2,2kΩ) från kontrollenheten. Kontrollera att kontrollenheten är OK genom att montera slutmotståndet i rökdetektorutgången på kontrollenheten. Kontrollera med hjälp av en voltmeter att 24 VDC med rätt polaritet finns i sockeln under detektorn. 22

23 2
