BIM och e-affärer. Integration mellan processerna för handel / logistik och projektering

Transkript

1 BIM och e-affärer Integration mellan processerna för handel / logistik och projektering

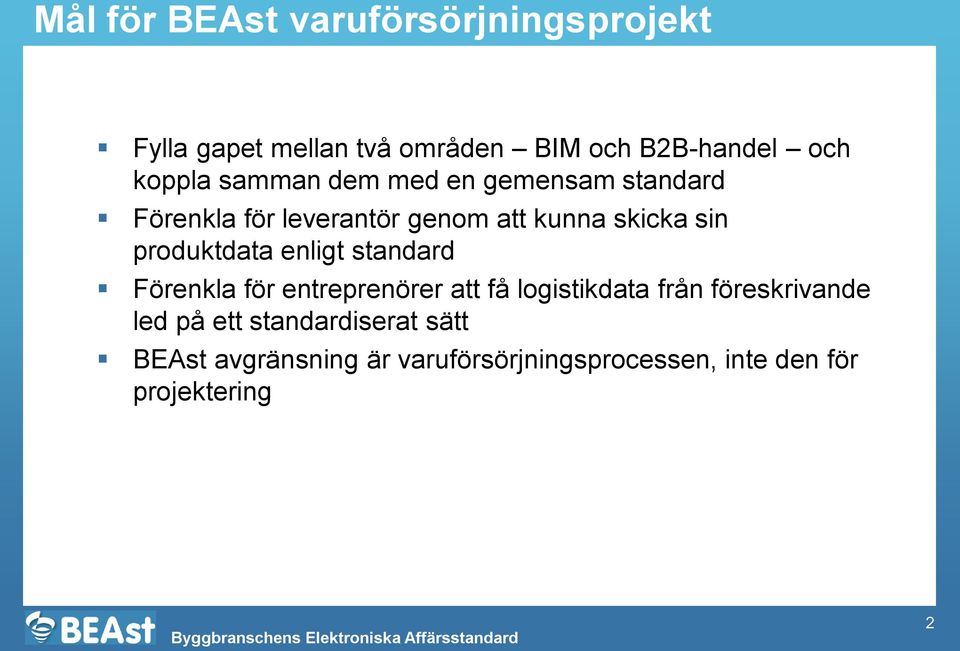

2 Mål för BEAst varuförsörjningsprojekt Fylla gapet mellan två områden BIM och B2B-handel och koppla samman dem med en gemensam standard Förenkla för leverantör genom att kunna skicka sin produktdata enligt standard Förenkla för entreprenörer att få logistikdata från föreskrivande led på ett standardiserat sätt BEAst avgränsning är varuförsörjningsprocessen, inte den för projektering 2

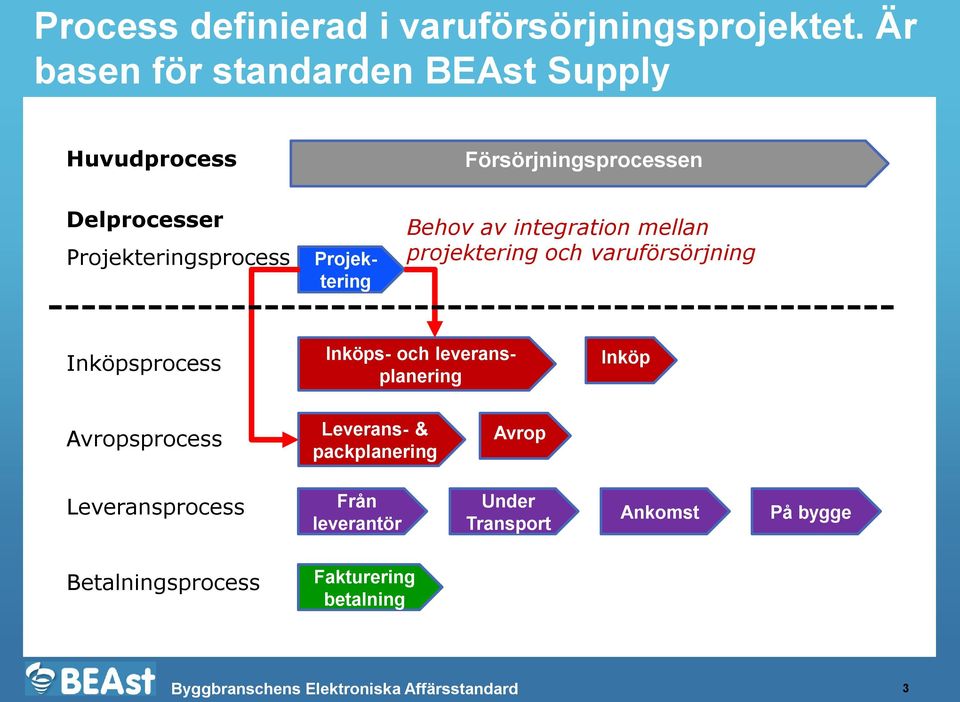

3 Process definierad i varuförsörjningsprojektet. Är basen för standarden BEAst Supply Huvudprocess Försörjningsprocessen Delprocesser Projekteringsprocess Inköps- och leveransplanering Projektering Behov av integration mellan projektering och varuförsörjning Inköpsprocess Inköp Avropsprocess Leverans- & packplanering Avrop Leveransprocess Från leverantör Under Transport Ankomst På bygge Betalningsprocess Fakturering betalning 3

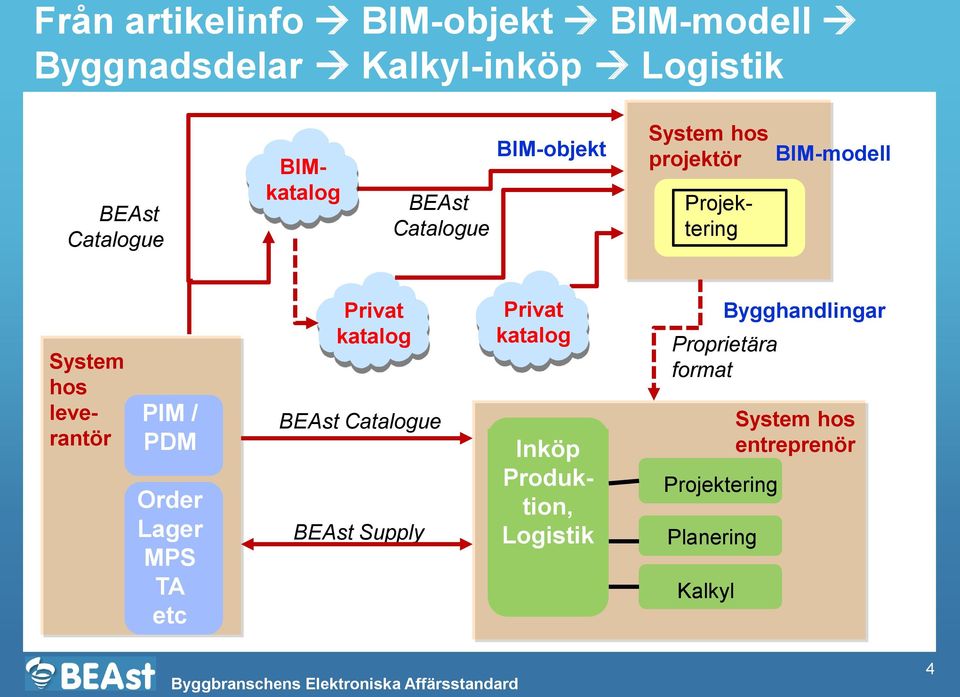

4 Från artikelinfo BIM-objekt BIM-modell Byggnadsdelar Kalkyl-inköp Logistik BEAst Catalogue BIMkatalog BEAst Catalogue BIM-objekt System hos projektör Projektering BIM-modell System hos leverantör PIM / PDM Order Lager MPS TA etc Privat katalog BEAst Catalogue BEAst Supply Privat katalog Inköp Produktion, Logistik Projektering Planering Kalkyl Bygghandlingar Proprietära format System hos entreprenör 4

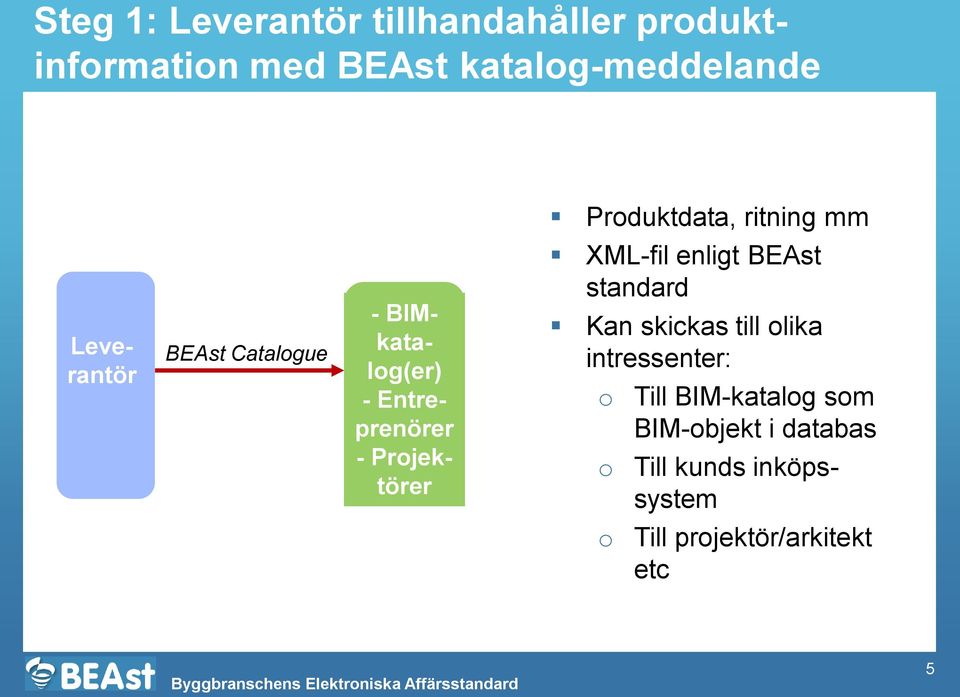

5 Steg 1: Leverantör tillhandahåller produktinformation med BEAst katalog-meddelande Produktdata, ritning mm - BIMkatalog(er) - Entreprenörer - Projektörer Leverantör BEAst Catalogue XML-fil enligt BEAst standard Kan skickas till olika intressenter: o o Till BIM-katalog som BIM-objekt i databas Till kunds inköpssystem o Till projektör/arkitekt etc 5

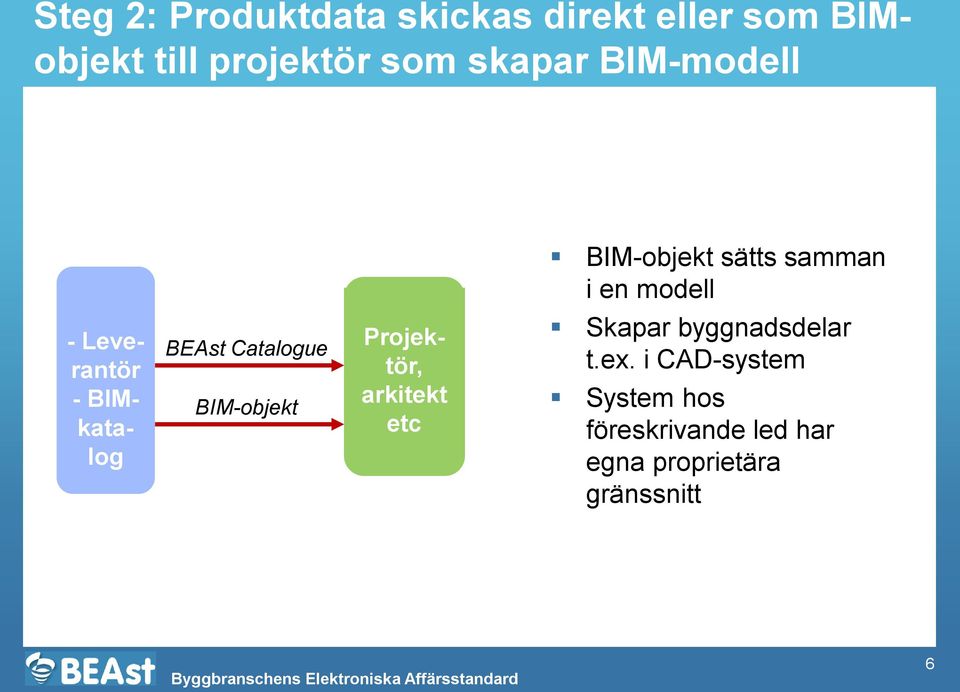

6 Steg 2: Produktdata skickas direkt eller som BIMobjekt till projektör som skapar BIM-modell BIM-objekt sätts samman i en modell - Leverantör - BIMkatalog BEAst Catalogue BIM-objekt Projektör, arkitekt etc Skapar byggnadsdelar t.ex. i CAD-system System hos föreskrivande led har egna proprietära gränssnitt 6

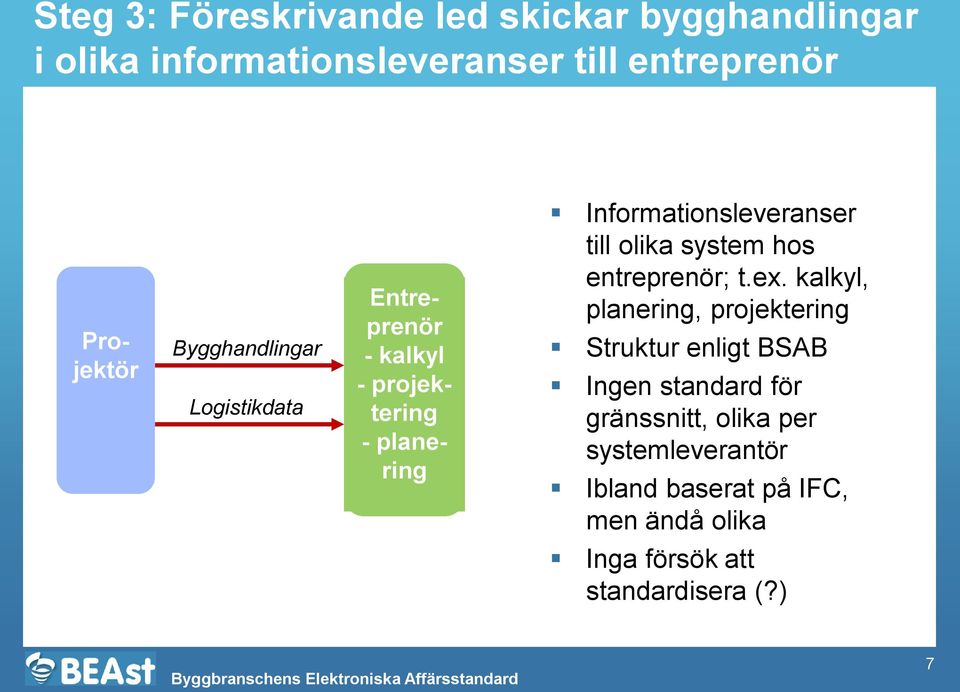

7 Steg 3: Föreskrivande led skickar bygghandlingar i olika informationsleveranser till entreprenör Entreprenör - kalkyl - projektering - planering Projektör Bygghandlingar Logistikdata Informationsleveranser till olika system hos entreprenör; t.ex. kalkyl, planering, projektering Struktur enligt BSAB Ingen standard för gränssnitt, olika per systemleverantör Ibland baserat på IFC, men ändå olika Inga försök att standardisera (?) 7

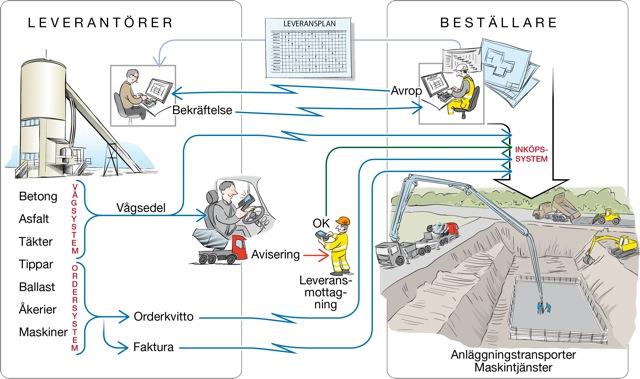

8 Steg 4: Varuförsörjningsprocessen Med input från projektering blir det enklare att skapa leveransplaner och avrop Entreprenör Logistiksystem Leverantör BEAst Supply Förfinar input i system för t.ex. planering och kalkyl Intern integration till logistiksystem Utväxlar information enligt process och meddelanden i BEAst Supply 8

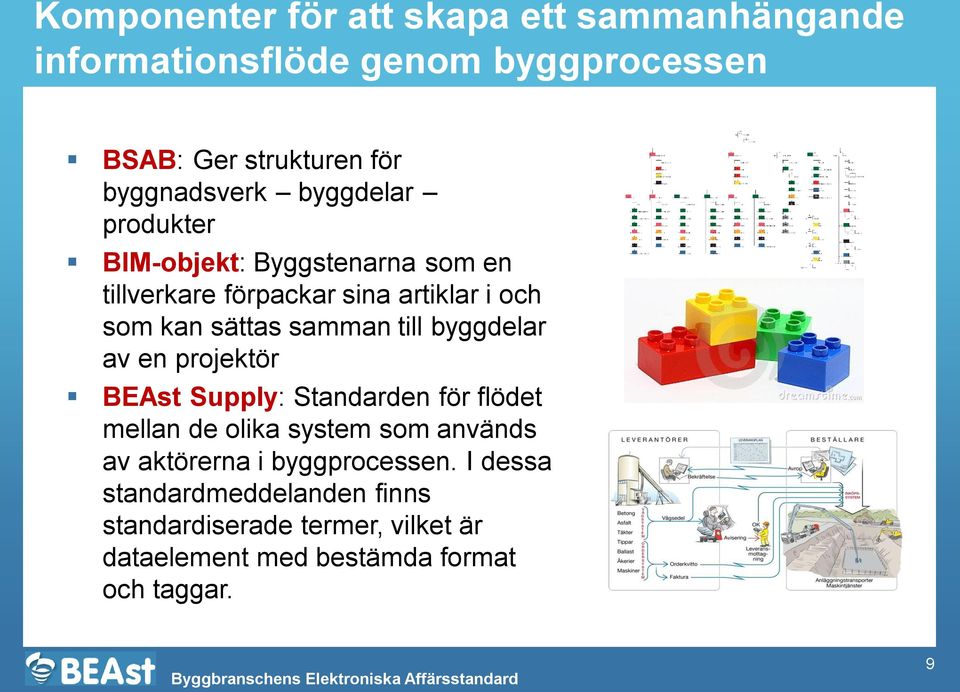

9 Komponenter för att skapa ett sammanhängande informationsflöde genom byggprocessen BSAB: Ger strukturen för byggnadsverk byggdelar produkter BIM-objekt: Byggstenarna som en tillverkare förpackar sina artiklar i och som kan sättas samman till byggdelar av en projektör BEAst Supply: Standarden för flödet mellan de olika system som används av aktörerna i byggprocessen. I dessa standardmeddelanden finns standardiserade termer, vilket är dataelement med bestämda format och taggar. 9

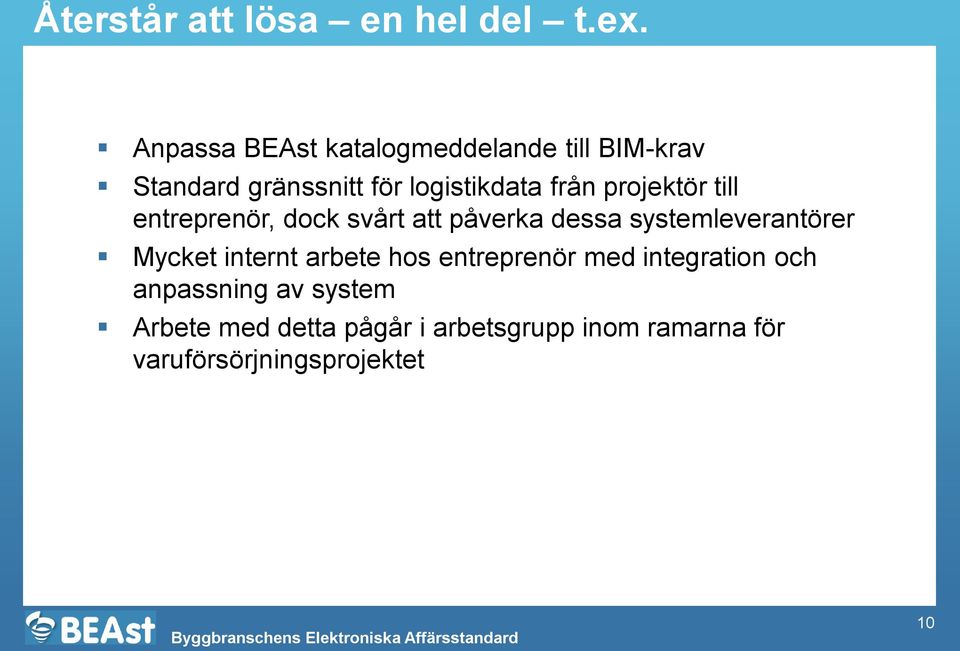

10 Återstår att lösa en hel del t.ex. Anpassa BEAst katalogmeddelande till BIM-krav Standard gränssnitt för logistikdata från projektör till entreprenör, dock svårt att påverka dessa systemleverantörer Mycket internt arbete hos entreprenör med integration och anpassning av system Arbete med detta pågår i arbetsgrupp inom ramarna för varuförsörjningsprojektet 10
