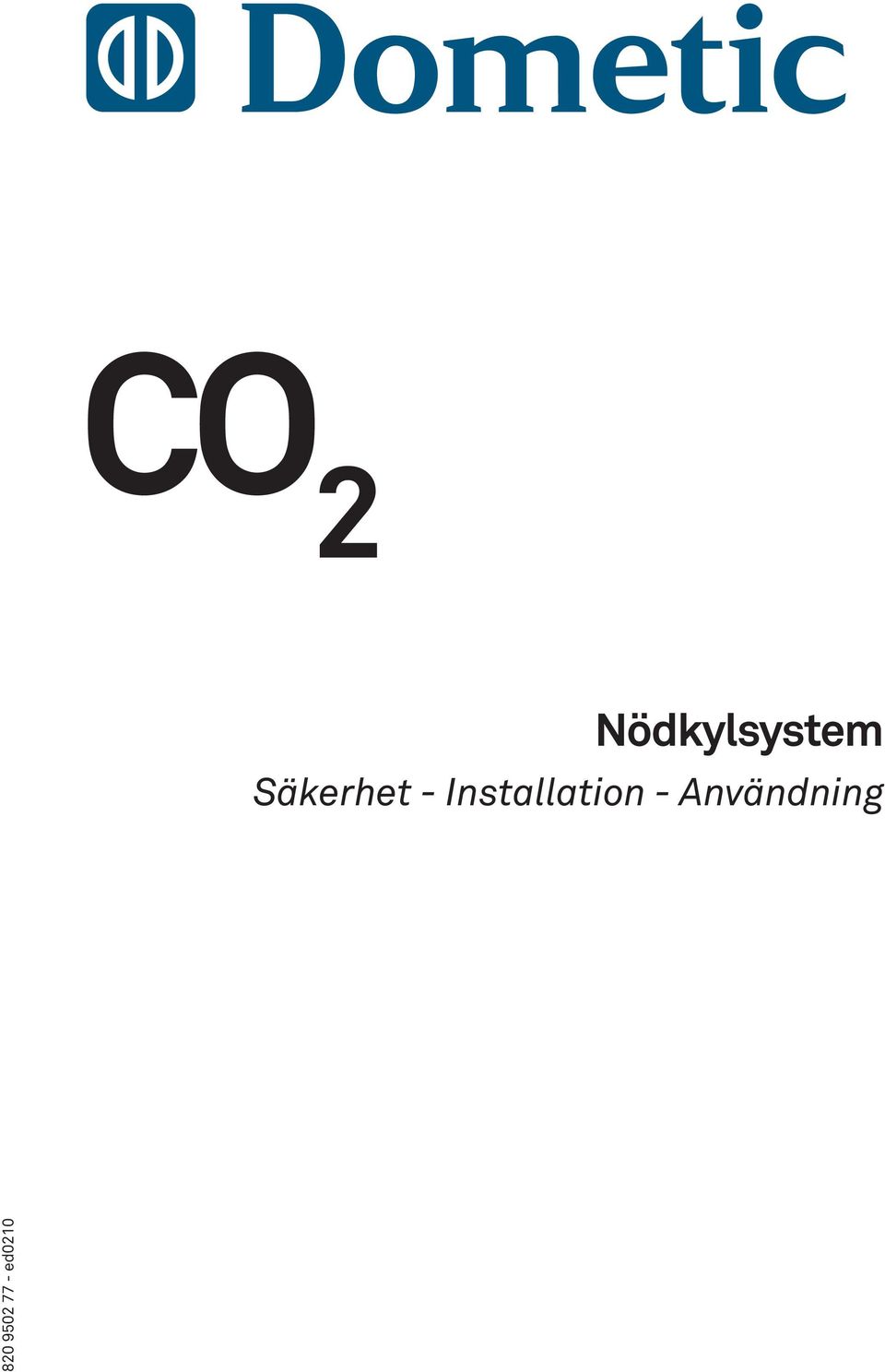

1 CO 2 Nödkylsystem Säkerhet - Installation - Användning ed0210

2 - 2-

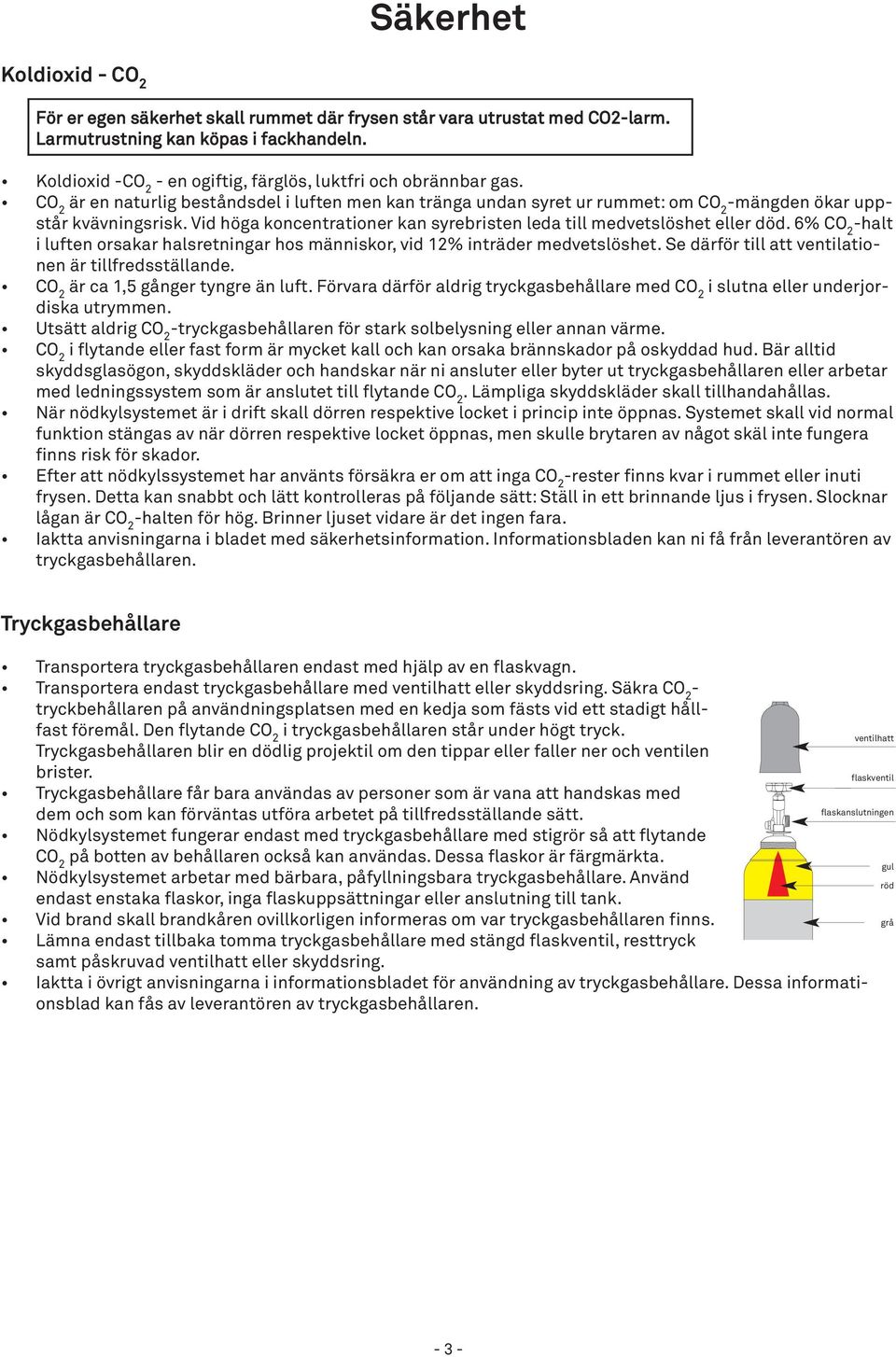

3 Säkerhet Koldioxid - CO 2 För er egen säkerhet skall rummet där frysen står vara utrustat med CO2-larm. Larmutrustning kan köpas i fackhandeln. Koldioxid -CO 2 - en ogiftig, färglös, luktfri och obrännbar gas. CO 2 är en naturlig beståndsdel i luften men kan tränga undan syret ur rummet: om CO 2 -mängden ökar uppstår kvävningsrisk. Vid höga koncentrationer kan syrebristen leda till medvetslöshet eller död. 6% CO 2 -halt i luften orsakar halsretningar hos människor, vid 12% inträder medvetslöshet. Se därför till att ventilationen är tillfredsställande. CO 2 är ca 1,5 gånger tyngre än luft. Förvara därför aldrig tryckgasbehållare med CO 2 i slutna eller underjordiska utrymmen. Utsätt aldrig CO 2 -tryckgasbehållaren för stark solbelysning eller annan värme. CO 2 i flytande eller fast form är mycket kall och kan orsaka brännskador på oskyddad hud. Bär alltid skyddsglasögon, skyddskläder och handskar när ni ansluter eller byter ut tryckgasbehållaren eller arbetar med ledningssystem som är anslutet till flytande CO 2. Lämpliga skyddskläder skall tillhandahållas. När nödkylsystemet är i drift skall dörren respektive locket i princip inte öppnas. Systemet skall vid normal funktion stängas av när dörren respektive locket öppnas, men skulle brytaren av något skäl inte fungera finns risk för skador. Efter att nödkylssystemet har använts försäkra er om att inga CO 2 -rester finns kvar i rummet eller inuti frysen. Detta kan snabbt och lätt kontrolleras på följande sätt: Ställ in ett brinnande ljus i frysen. Slocknar lågan är CO 2 -halten för hög. Brinner ljuset vidare är det ingen fara. Iaktta anvisningarna i bladet med säkerhetsinformation. Informationsbladen kan ni få från leverantören av tryckgasbehållaren. Tryckgasbehållare Transportera tryckgasbehållaren endast med hjälp av en flaskvagn. Transportera endast tryckgasbehållare med ventilhatt eller skyddsring. Säkra CO 2 - tryckbehållaren på användningsplatsen med en kedja som fästs vid ett stadigt hållfast föremål. Den flytande CO 2 i tryckgasbehållaren står under högt tryck. Tryckgasbehållaren blir en dödlig projektil om den tippar eller faller ner och ventilen brister. Tryckgasbehållare får bara användas av personer som är vana att handskas med dem och som kan förväntas utföra arbetet på tillfredsställande sätt. Nödkylsystemet fungerar endast med tryckgasbehållare med stigrör så att flytande CO 2 på botten av behållaren också kan användas. Dessa flaskor är färgmärkta. Nödkylsystemet arbetar med bärbara, påfyllningsbara tryckgasbehållare. Använd endast enstaka flaskor, inga flaskuppsättningar eller anslutning till tank. Vid brand skall brandkåren ovillkorligen informeras om var tryckgasbehållaren finns. Lämna endast tillbaka tomma tryckgasbehållare med stängd flaskventil, resttryck samt påskruvad ventilhatt eller skyddsring. Iaktta i övrigt anvisningarna i informationsbladet för användning av tryckgasbehållare. Dessa informationsblad kan fås av leverantören av tryckgasbehållaren. ventilhatt flaskventil flaskanslutningen gul röd grå - 3-

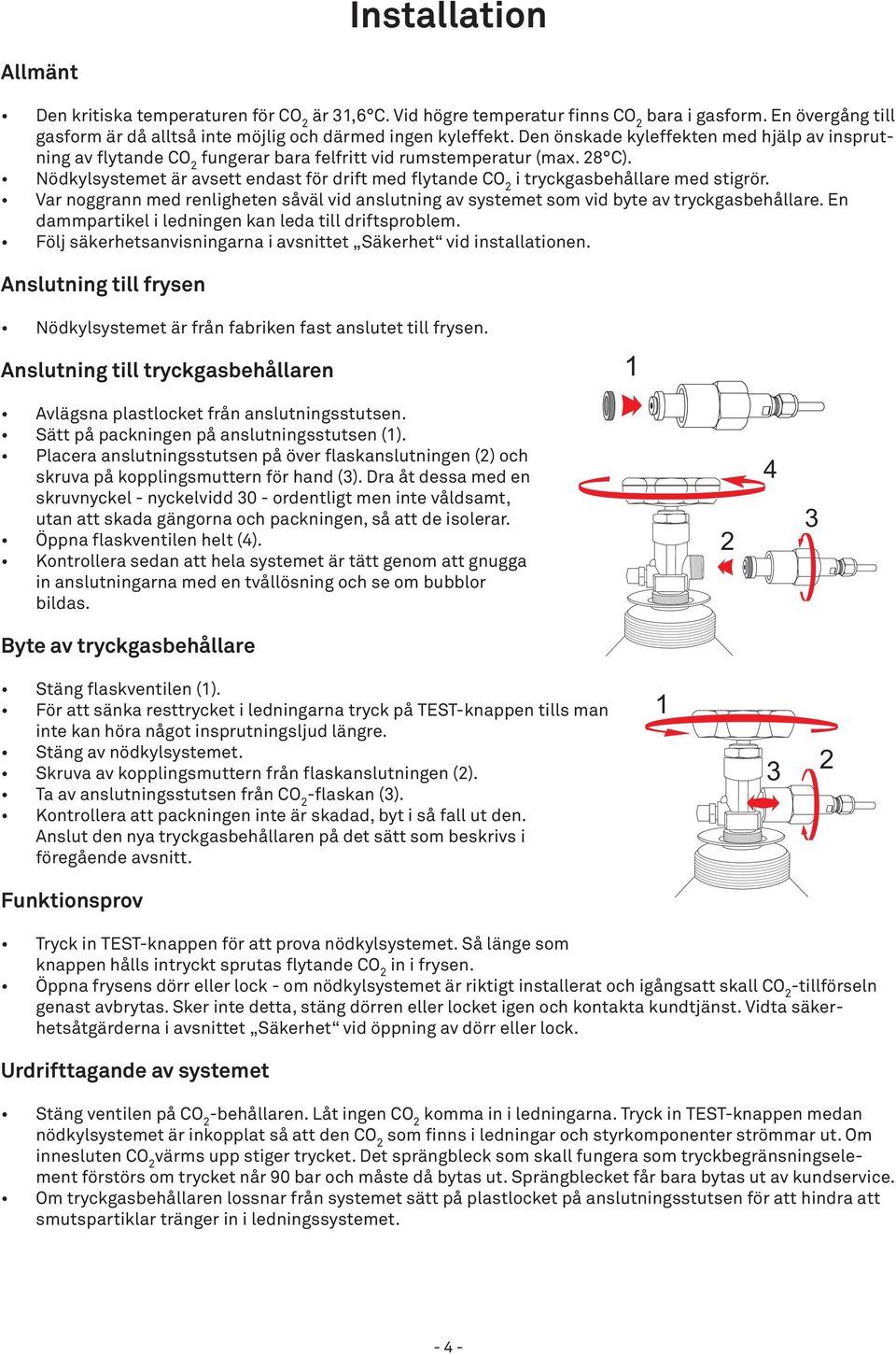

4 Installation Allmänt Den kritiska temperaturen för CO 2 är 31,6 C. Vid högre temperatur finns CO 2 bara i gasform. En övergång till gasform är då alltså inte möjlig och därmed ingen kyleffekt. Den önskade kyleffekten med hjälp av insprutning av flytande CO 2 fungerar bara felfritt vid rumstemperatur (max. 28 C). Nödkylsystemet är avsett endast för drift med flytande CO 2 i tryckgasbehållare med stigrör. Var noggrann med renligheten såväl vid anslutning av systemet som vid byte av tryckgasbehållare. En dammpartikel i ledningen kan leda till driftsproblem. Följ säkerhetsanvisningarna i avsnittet Säkerhet vid installationen. Anslutning till frysen Nödkylsystemet är från fabriken fast anslutet till frysen. Anslutning till tryckgasbehållaren Avlägsna plastlocket från anslutningsstutsen. Sätt på packningen på anslutningsstutsen (1). Placera anslutningsstutsen på över flaskanslutningen (2) och skruva på kopplingsmuttern för hand (3). Dra åt dessa med en skruvnyckel - nyckelvidd 30 - ordentligt men inte 3våldsamt, utan att skada gängorna och packningen, så att de isolerar. 2 Öppna flaskventilen helt (4). Kontrollera sedan att hela systemet är tätt genom att gnugga in anslutningarna med en tvållösning och se om bubblor bildas Byte av tryckgasbehållare Stäng flaskventilen (1). För att sänka resttrycket i ledningarna tryck på TEST-knappen tills man inte kan höra något insprutningsljud längre. Stäng av nödkylsystemet. Skruva av kopplingsmuttern från flaskanslutningen (2). Ta av anslutningsstutsen från CO 2 -flaskan (3). Kontrollera att packningen inte är skadad, byt i så fall ut den. Anslut den nya tryckgasbehållaren på det sätt som beskrivs i föregående avsnitt Funktionsprov Tryck in TEST-knappen för att prova nödkylsystemet. Så länge som knappen hålls intryckt sprutas flytande CO 2 in i frysen. Öppna frysens dörr eller lock - om nödkylsystemet är riktigt installerat och igångsatt skall CO 2 -tillförseln genast avbrytas. Sker inte detta, stäng dörren eller locket igen och kontakta kundtjänst. Vidta säkerhetsåtgärderna i avsnittet Säkerhet vid öppning av dörr eller lock. Urdrifttagande av systemet Stäng ventilen på CO 2 -behållaren. Låt ingen CO 2 komma in i ledningarna. Tryck in TEST-knappen medan nödkylsystemet är inkopplat så att den CO 2 som finns i ledningar och styrkomponenter strömmar ut. Om innesluten CO 2 värms upp stiger trycket. Det sprängbleck som skall fungera som tryckbegränsningselement förstörs om trycket når 90 bar och måste då bytas ut. Sprängblecket får bara bytas ut av kundservice. Om tryckgasbehållaren lossnar från systemet sätt på plastlocket på anslutningsstutsen för att hindra att smutspartiklar tränger in i ledningssystemet. - 4-

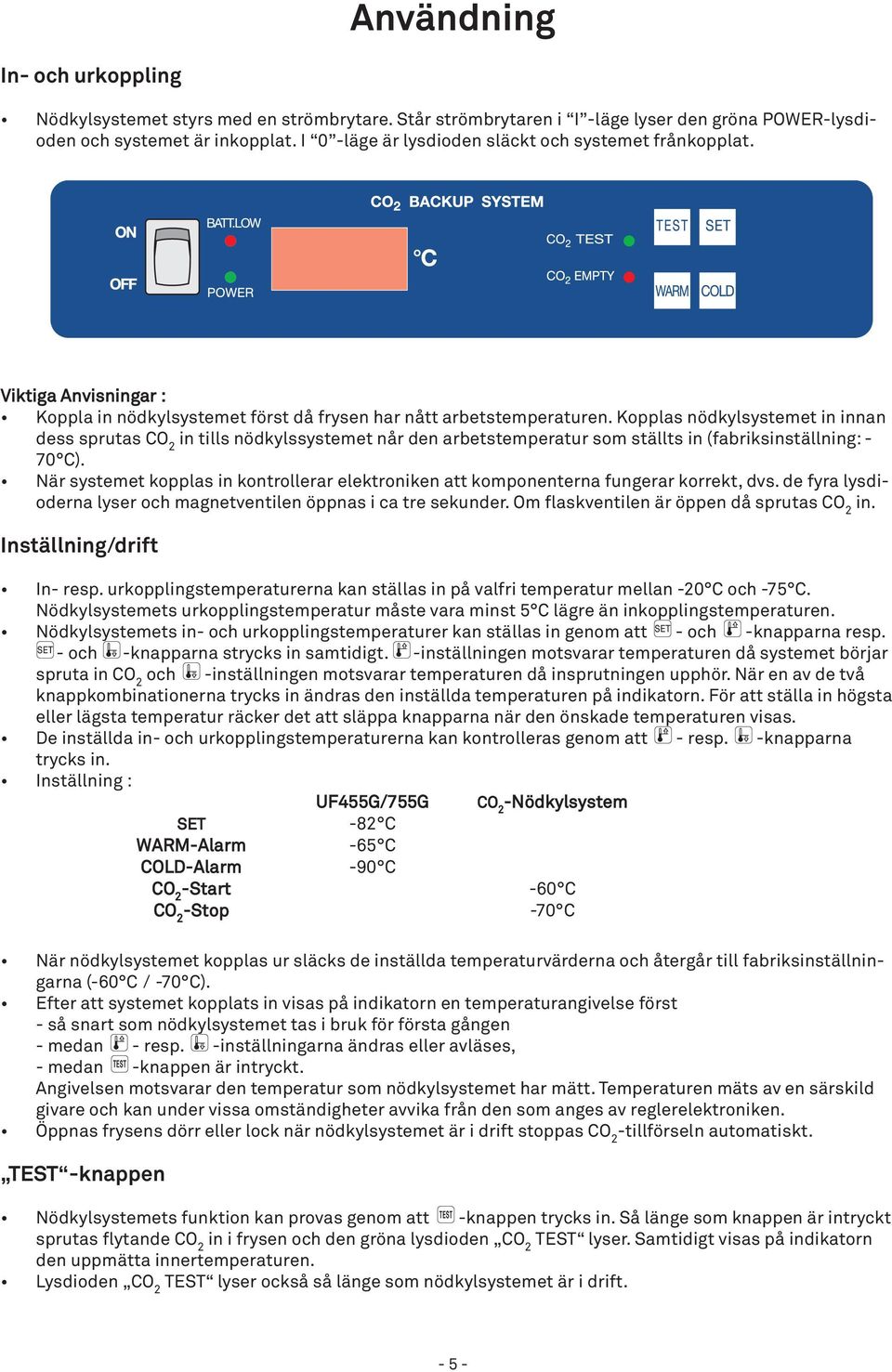

5 Användning In- och urkoppling Nödkylsystemet styrs med en strömbrytare. Står strömbrytaren i I -läge lyser den gröna POWER-lysdioden och systemet är inkopplat. I 0 -läge är lysdioden släckt och systemet frånkopplat. Viktiga Anvisningar : Koppla in nödkylsystemet först då frysen har nått arbetstemperaturen. Kopplas nödkylsystemet in innan dess sprutas CO 2 in tills nödkylssystemet når den arbetstemperatur som ställts in (fabriksinställning: - 70 C). När systemet kopplas in kontrollerar elektroniken att komponenterna fungerar korrekt, dvs. de fyra lysdioderna lyser och magnetventilen öppnas i ca tre sekunder. Om flaskventilen är öppen då sprutas CO 2 in. Inställning/drift In- resp. urkopplingstemperaturerna kan ställas in på valfri temperatur mellan -20 C och -75 C. Nödkylsystemets urkopplingstemperatur måste vara minst 5 C lägre än inkopplingstemperaturen. Nödkylsystemets in- och urkopplingstemperaturer kan ställas in genom att - och -knapparna resp. - och -knapparna strycks in samtidigt. -inställningen motsvarar temperaturen då systemet börjar spruta in CO 2 och -inställningen motsvarar temperaturen då insprutningen upphör. När en av de två knappkombinationerna trycks in ändras den inställda temperaturen på indikatorn. För att ställa in högsta eller lägsta temperatur räcker det att släppa knapparna när den önskade temperaturen visas. De inställda in- och urkopplingstemperaturerna kan kontrolleras genom att - resp. -knapparna trycks in. Inställning : UF455G/755G CO 2 -Nödkylsystem SET -82 C WARM-Alarm -65 C COLD-Alarm -90 C CO 2 -Start -60 C CO 2 -Stop -70 C När nödkylsystemet kopplas ur släcks de inställda temperaturvärderna och återgår till fabriksinställningarna (-60 C / -70 C). Efter att systemet kopplats in visas på indikatorn en temperaturangivelse först - så snart som nödkylsystemet tas i bruk för första gången - medan - resp. -inställningarna ändras eller avläses, - medan -knappen är intryckt. Angivelsen motsvarar den temperatur som nödkylsystemet har mätt. Temperaturen mäts av en särskild givare och kan under vissa omständigheter avvika från den som anges av reglerelektroniken. Öppnas frysens dörr eller lock när nödkylsystemet är i drift stoppas CO 2 -tillförseln automatiskt. TEST -knappen Nödkylsystemets funktion kan provas genom att -knappen trycks in. Så länge som knappen är intryckt sprutas flytande CO 2 in i frysen och den gröna lysdioden CO 2 TEST lyser. Samtidigt visas på indikatorn den uppmätta innertemperaturen. Lysdioden CO 2 TEST lyser också så länge som nödkylsystemet är i drift. - 5-

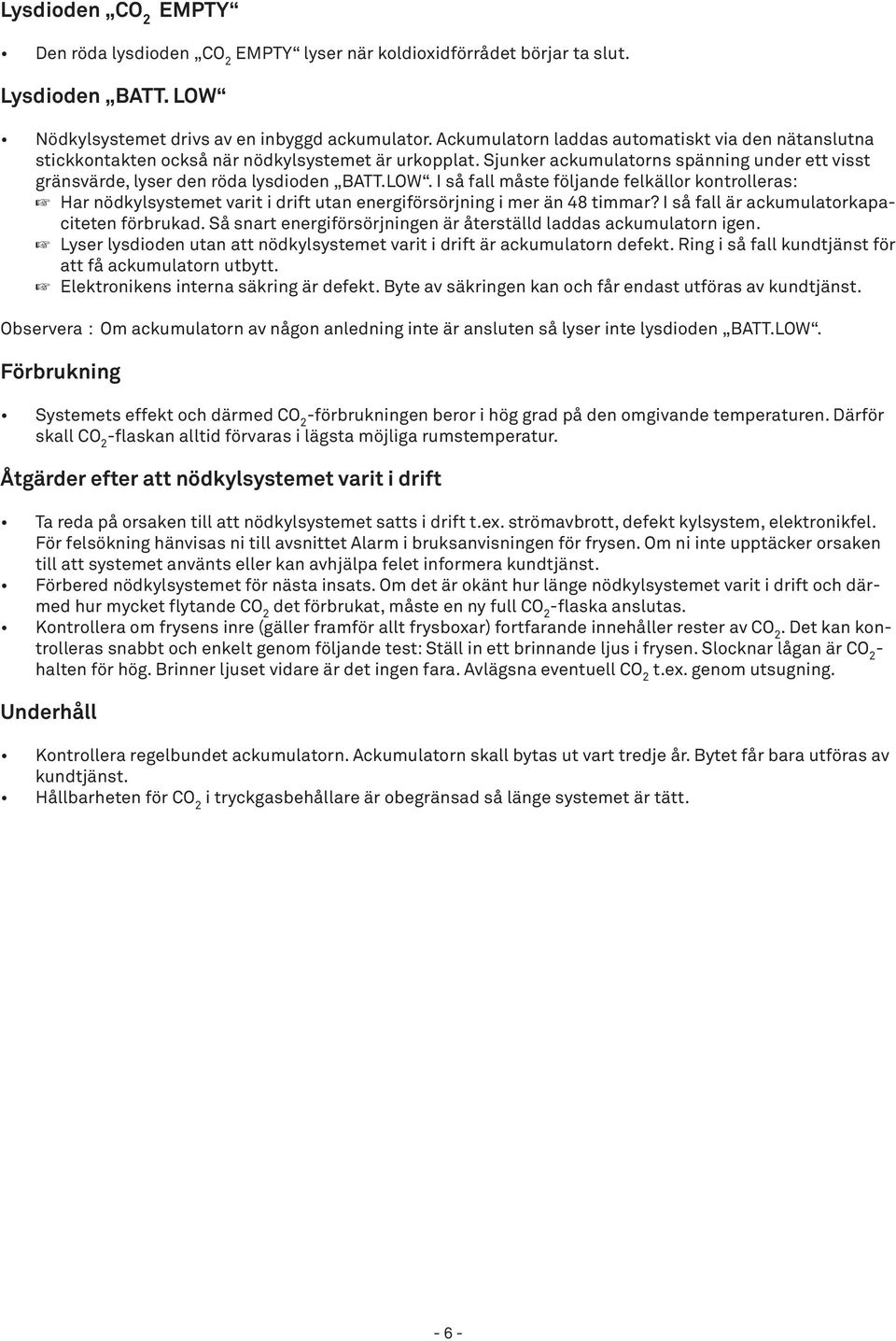

6 Lysdioden CO 2 EMPTY Den röda lysdioden CO 2 EMPTY lyser när koldioxidförrådet börjar ta slut. Lysdioden BATT. LOW Nödkylsystemet drivs av en inbyggd ackumulator. Ackumulatorn laddas automatiskt via den nätanslutna stickkontakten också när nödkylsystemet är urkopplat. Sjunker ackumulatorns spänning under ett visst gränsvärde, lyser den röda lysdioden BATT.LOW. I så fall måste följande felkällor kontrolleras: Har nödkylsystemet varit i drift utan energiförsörjning i mer än 48 timmar? I så fall är ackumulatorkapaciteten förbrukad. Så snart energiförsörjningen är återställd laddas ackumulatorn igen. Lyser lysdioden utan att nödkylsystemet varit i drift är ackumulatorn defekt. Ring i så fall kundtjänst för att få ackumulatorn utbytt. Elektronikens interna säkring är defekt. Byte av säkringen kan och får endast utföras av kundtjänst. Observera : Om ackumulatorn av någon anledning inte är ansluten så lyser inte lysdioden BATT.LOW. Förbrukning Systemets effekt och därmed CO 2 -förbrukningen beror i hög grad på den omgivande temperaturen. Därför skall CO 2 -flaskan alltid förvaras i lägsta möjliga rumstemperatur. Åtgärder efter att nödkylsystemet varit i drift Ta reda på orsaken till att nödkylsystemet satts i drift t.ex. strömavbrott, defekt kylsystem, elektronikfel. För felsökning hänvisas ni till avsnittet Alarm i bruksanvisningen för frysen. Om ni inte upptäcker orsaken till att systemet använts eller kan avhjälpa felet informera kundtjänst. Förbered nödkylsystemet för nästa insats. Om det är okänt hur länge nödkylsystemet varit i drift och därmed hur mycket flytande CO 2 det förbrukat, måste en ny full CO 2 -flaska anslutas. Kontrollera om frysens inre (gäller framför allt frysboxar) fortfarande innehåller rester av CO 2. Det kan kontrolleras snabbt och enkelt genom följande test: Ställ in ett brinnande ljus i frysen. Slocknar lågan är CO 2 - halten för hög. Brinner ljuset vidare är det ingen fara. Avlägsna eventuell CO 2 t.ex. genom utsugning. Underhåll Kontrollera regelbundet ackumulatorn. Ackumulatorn skall bytas ut vart tredje år. Bytet får bara utföras av kundtjänst. Hållbarheten för CO 2 i tryckgasbehållare är obegränsad så länge systemet är tätt. - 6-
