13. SIM-korthållare När du sätter i SIM-kortet måste den interna och den externa strömförsörjningen vara bortkopplad.

Transkript

1

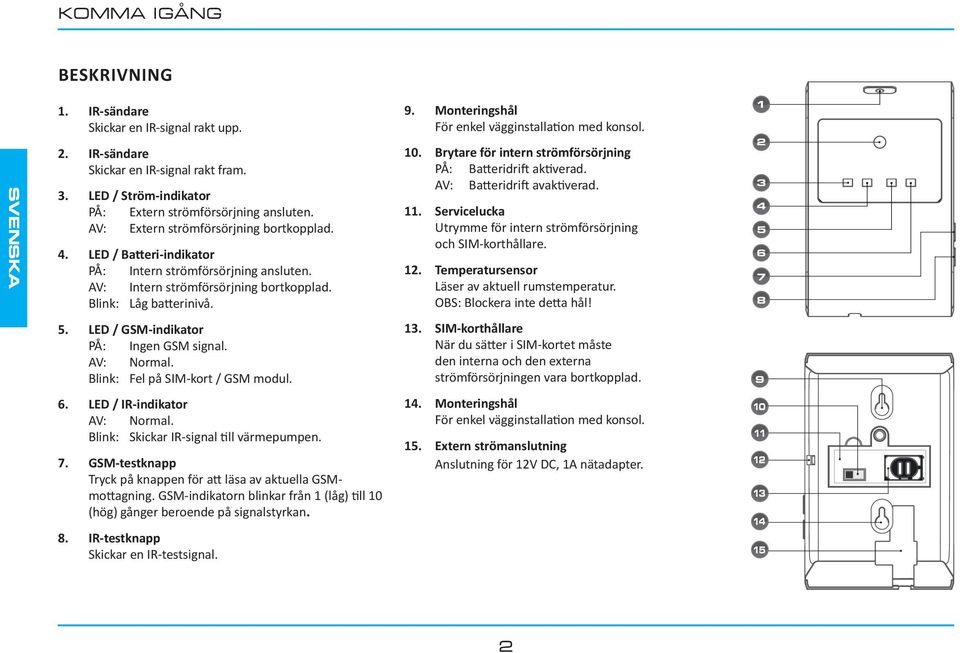

2 KOMMA IGÅNG BESKRIVNING 1. IR-sändare Skickar en IR-signal rakt upp. 2. IR-sändare Skickar en IR-signal rakt fram. 3. LED / Ström-indikator PÅ: Extern strömförsörjning ansluten. AV: Extern strömförsörjning bortkopplad. 4. LED / Batteri-indikator PÅ: Intern strömförsörjning ansluten. AV: Intern strömförsörjning bortkopplad. Blink: Låg batterinivå. 9. Monteringshål För enkel vägginstallation med konsol. 10. Brytare för intern strömförsörjning PÅ: Batteridrift aktiverad. AV: Batteridrift avaktiverad. 11. Servicelucka Utrymme för intern strömförsörjning och SIM-korthållare. 12. Temperatursensor Läser av aktuell rumstemperatur. OBS: Blockera inte detta hål! LED / GSM-indikator PÅ: Ingen GSM signal. AV: Normal. Blink: Fel på SIM-kort / GSM modul. 13. SIM-korthållare När du sätter i SIM-kortet måste den interna och den externa strömförsörjningen vara bortkopplad LED / IR-indikator AV: Normal. Blink: Skickar IR-signal till värmepumpen. 7. GSM-testknapp Tryck på knappen för att läsa av aktuella GSMmottagning. GSM-indikatorn blinkar från 1 (låg) till 10 (hög) gånger beroende på signalstyrkan. 8. IR-testknapp Skickar en IR-testsignal. 14. Monteringshål För enkel vägginstallation med konsol. 15. Extern strömanslutning Anslutning för 12V DC, 1A nätadapter

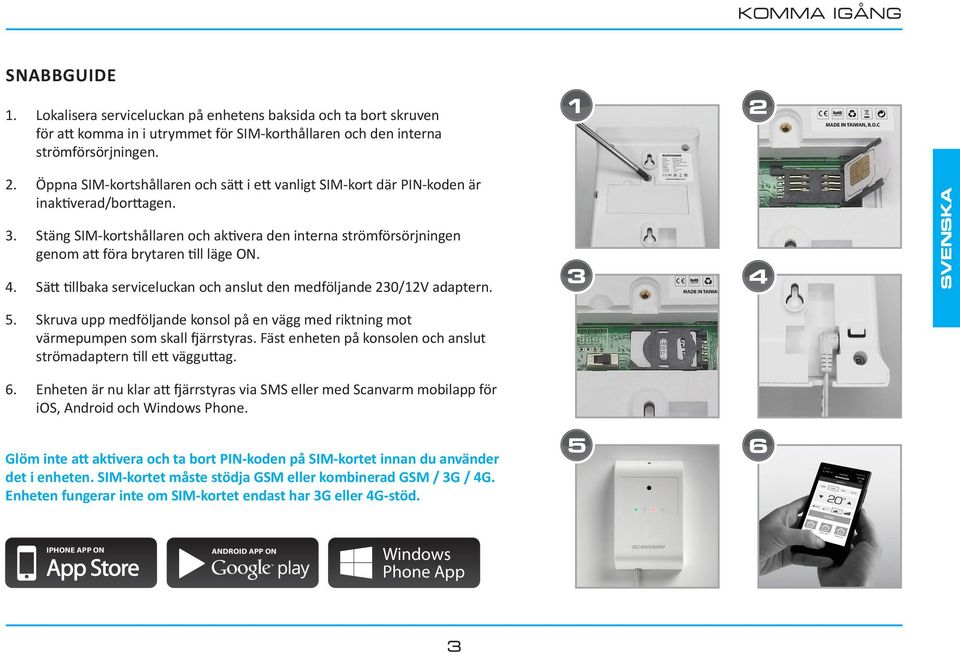

3 KOMMA IGÅNG SNABBGUIDE 1. Lokalisera serviceluckan på enhetens baksida och ta bort skruven för att komma in i utrymmet för SIM-korthållaren och den interna strömförsörjningen. 2. Öppna SIM-kortshållaren och sätt i ett vanligt SIM-kort där PIN-koden är inaktiverad/borttagen. 3. Stäng SIM-kortshållaren och aktivera den interna strömförsörjningen genom att föra brytaren till läge ON. 4. Sätt tillbaka serviceluckan och anslut den medföljande 230/12V adaptern. 5. Skruva upp medföljande konsol på en vägg med riktning mot värmepumpen som skall fjärrstyras. Fäst enheten på konsolen och anslut strömadaptern till ett vägguttag. 6. Enheten är nu klar att fjärrstyras via SMS eller med Scanvarm mobilapp för ios, Android och Windows Phone Glöm inte att aktivera och ta bort PIN-koden på SIM-kortet innan du använder det i enheten. SIM-kortet måste stödja GSM eller kombinerad GSM / 3G / 4G. Enheten fungerar inte om SIM-kortet endast har 3G eller 4G-stöd. 5 6 IPHONE APP ON ANDROID APP ON Windows Phone App 3

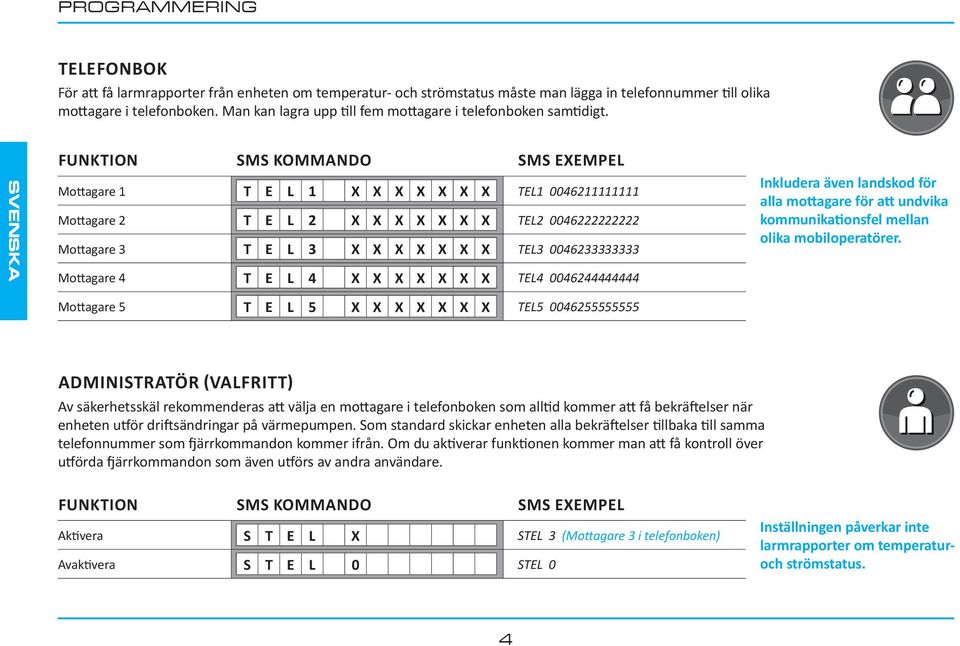

4 PROGRAMMERING TELEFONBOK För att få larmrapporter från enheten om temperatur- och strömstatus måste man lägga in telefonnummer till olika mottagare i telefonboken. Man kan lagra upp till fem mottagare i telefonboken samtidigt. FunKtion SMS KOMMANDO SMS ExEMPEL Mottagare 1 T E L 1 X X X X X X X TEL Mottagare 2 T E L 2 X X X X X X X TEL Mottagare 3 T E L 3 X X X X X X X TEL Mottagare 4 T E L 4 X X X X X X X TEL Mottagare 5 T E L 5 X X X X X X X TEL Inkludera även landskod för alla mottagare för att undvika kommunikationsfel mellan olika mobiloperatörer. AdministratÖr (VALFRITT) Av säkerhetsskäl rekommenderas att välja en mottagare i telefonboken som alltid kommer att få bekräftelser när enheten utför driftsändringar på värmepumpen. Som standard skickar enheten alla bekräftelser tillbaka till samma telefonnummer som fjärrkommandon kommer ifrån. Om du aktiverar funktionen kommer man att få kontroll över utförda fjärrkommandon som även utförs av andra användare. FunKtion SMS KOMMANDO SMS ExEMPEL Aktivera S T E L X STEL 3 (Mottagare 3 i telefonboken) Avaktivera S T E L 0 STEL 0 Inställningen påverkar inte larmrapporter om temperaturoch strömstatus. 4

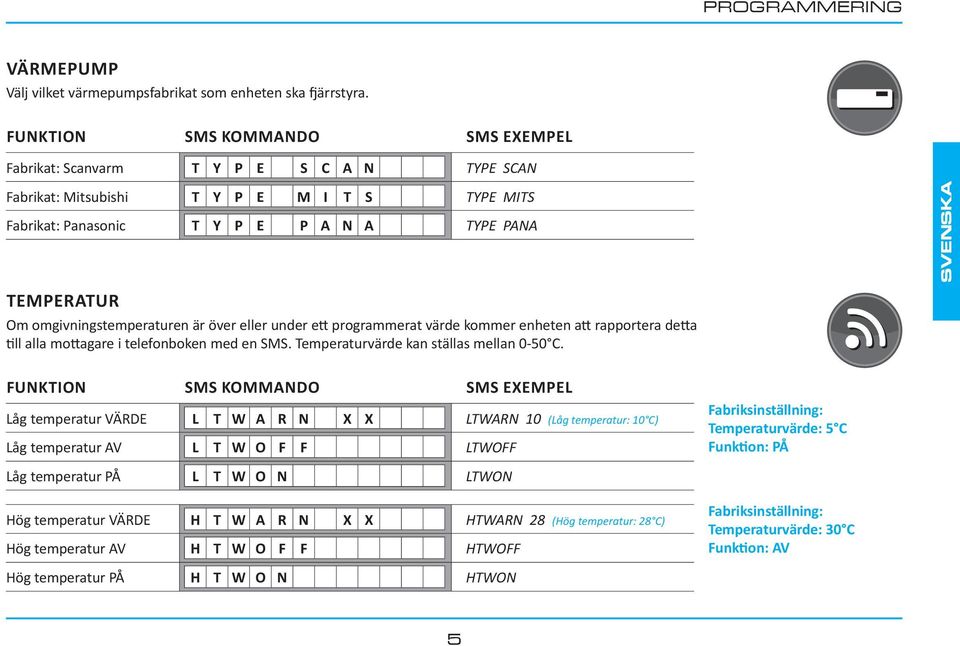

5 PROGRAMMERING VÄRMEPUMP Välj vilket värmepumpsfabrikat som enheten ska fjärrstyra. FunKtion SMS KOMMANDO SMS ExEMPEL Fabrikat: Scanvarm T Y P E S C A N TYPE SCAN Fabrikat: Mitsubishi T Y P E M I T S TYPE MITS Fabrikat: Panasonic T Y P E P A N A TYPE PANA Temperatur Om omgivningstemperaturen är över eller under ett programmerat värde kommer enheten att rapportera detta till alla mottagare i telefonboken med en SMS. Temperaturvärde kan ställas mellan 0-50 C. FunKtion SMS KOMMANDO SMS ExEMPEL Låg temperatur VÄRDE L T W A R N X X LTWARN 10 (Låg temperatur: 10 C) Låg temperatur AV L T W O F F LTWOFF Fabriksinställning: Temperaturvärde: 5 C Funktion: PÅ Låg temperatur PÅ L T W O N LTWON Hög temperatur VÄRDE H T W A R N X X HTWARN 28 (Hög temperatur: 28 C) Hög temperatur AV H T W O F F HTWOFF Fabriksinställning: Temperaturvärde: 30 C Funktion: AV Hög temperatur PÅ H T W O N HTWON 5

6 ANVÄNDNING FJÄRRSTYRNING När du har gjort alla nödvändiga inställningar är enheten redo att skicka fjärrkommandon till värmepumpen. MODE / valbara driftsfunktioner: HEAT, COOL, AUTO, DRY TEMP / valbara temperaturer: 8, 10, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30 FAN / valbara fläkthastigheter: MIN, MED, MAX FunKtion SMS KOMMANDO SMS ExEMPEL Variabel fläkthastighet M O D E X X F A N HEAT 23 MAX Funktioner kan variera beroende på Automatisk fläkthastighet M O D E X X HEAT 23 värmepumpsmodell. Se tabell på sida 7. PÅ / AV SMS KOMMANDO SMS ExEMPEL Värmepump PÅ O N ON Värmepump AV O F F OFF Med kommandot ON startar värmepumpen på det senast kända driftsläget. STATUS SMS KOMMANDO SMS ExEMPEL Temperaturstatus T E M P TEMP Telefonbok T E L? TEL? Driftsinställning S E T? SET? 6

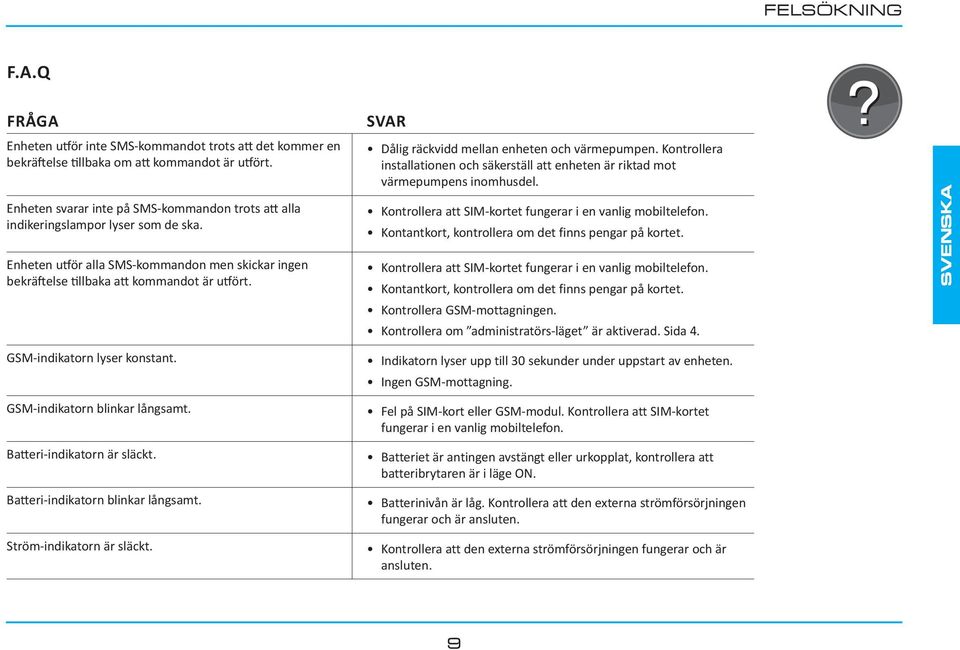

7 ANVÄNDNING FunktionER MODE Temp FAN SMS KommandO VÄRMEPUMP HEAT C MIN, MED, MAX H E A T X X F A N Automatisk H E A T X X Scanvarm / Mitsubishi / Panasonic HEAT 10 C Automatisk H E A T 1 0 Mitsubishi / Panasonic HEAT 8 C Automatisk H E A T 8 Scanvarm / Panasonic COOL C MIN, MED, MAX C O O L X X F A N Automatisk C O O L X X Scanvarm / Mitsubishi / Panasonic MIN, MED, MAX A U T O X X F A N AUTO C Mitsubishi / Panasonic Automatisk A U T O X X AUTO 25 C Automatisk A U T O 0 Scanvarm MIN, MED, MAX D R Y X X F A N Panasonic DRY C Automatisk D R Y X X Scanvarm / Panasonic DRY 24 C Automatisk D R Y 2 4 Mitsubishi 7

8 FELSÖKNING FELRAPPORTER SMS ORSAK FÖRDRÖJNING AC Power - FAIL Strömavbrott: Extern strömförsörjning bortkopplad. 15 minuter AC Power - RESTORED Strömavbrott: Extern strömförsörjning återställd. 15 minuter Battery - DISCONNECTED Batteridrift: Avstängd eller urkopplad. 3 minuter Battery - CONNECTED Batteridrift: Återställd. 3 minuter Battery - LOW Batteridrift: Låg batterinivå. 3 minuter Battery - RESTORED Batteridrift: Hög batterinivå. 12 timmar Temperature - LOW Temperaturlarm: Låg temperatur. 3 minuter Temperature - HIGH Temperaturlarm: Hög temperatur. 3 minuter Temperature - LOW / RESTORED Temperaturlarm: Låg temperatur återställd. 3 minuter Temperature - HIGH / RESTORED Temperaturlarm: Hög temperatur återställd. 3 minuter Operating error! Felaktigt SMS-kommando. 15 sekunder FABRIKSÅTERSTÄLLNING 1. Stäng av enheten helt genom att koppla bort både extern och intern strömförsörjning. 2. Håll inne båda knapparna på höger sida av enheten samtidigt som du ansluter den externa strömförsörjningen. 3. När alla lampor på framsidan av enheten blinka snabbt släpper du knapparna på sidan. 4. Enheten är nu återställd till fabriksinställningarna. 8

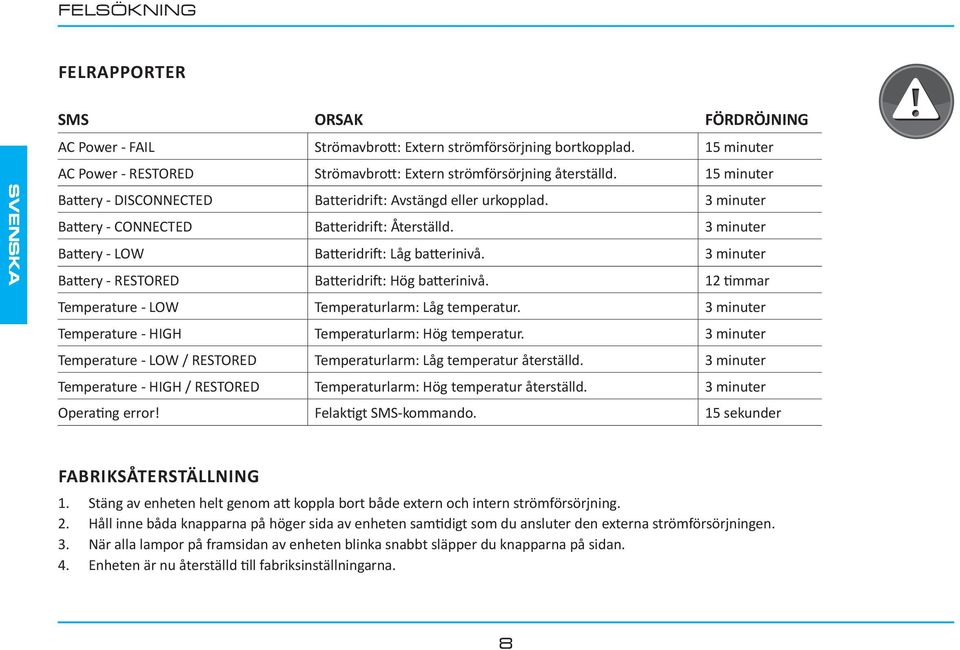

9 FELSÖKNING F.A.Q Fråga Enheten utför inte SMS-kommandot trots att det kommer en bekräftelse tillbaka om att kommandot är utfört. Enheten svarar inte på SMS-kommandon trots att alla indikeringslampor lyser som de ska. Enheten utför alla SMS-kommandon men skickar ingen bekräftelse tillbaka att kommandot är utfört. GSM-indikatorn lyser konstant. GSM-indikatorn blinkar långsamt. Batteri-indikatorn är släckt. Batteri-indikatorn blinkar långsamt. Ström-indikatorn är släckt. Svar Dålig räckvidd mellan enheten och värmepumpen. Kontrollera installationen och säkerställ att enheten är riktad mot värmepumpens inomhusdel. Kontrollera att SIM-kortet fungerar i en vanlig mobiltelefon. Kontantkort, kontrollera om det finns pengar på kortet. Kontrollera att SIM-kortet fungerar i en vanlig mobiltelefon. Kontantkort, kontrollera om det finns pengar på kortet. Kontrollera GSM-mottagningen. Kontrollera om administratörs-läget är aktiverad. Sida 4. Indikatorn lyser upp till 30 sekunder under uppstart av enheten. Ingen GSM-mottagning. Fel på SIM-kort eller GSM-modul. Kontrollera att SIM-kortet fungerar i en vanlig mobiltelefon. Batteriet är antingen avstängt eller urkopplat, kontrollera att batteribrytaren är i läge ON. Batterinivån är låg. Kontrollera att den externa strömförsörjningen fungerar och är ansluten. Kontrollera att den externa strömförsörjningen fungerar och är ansluten. 9

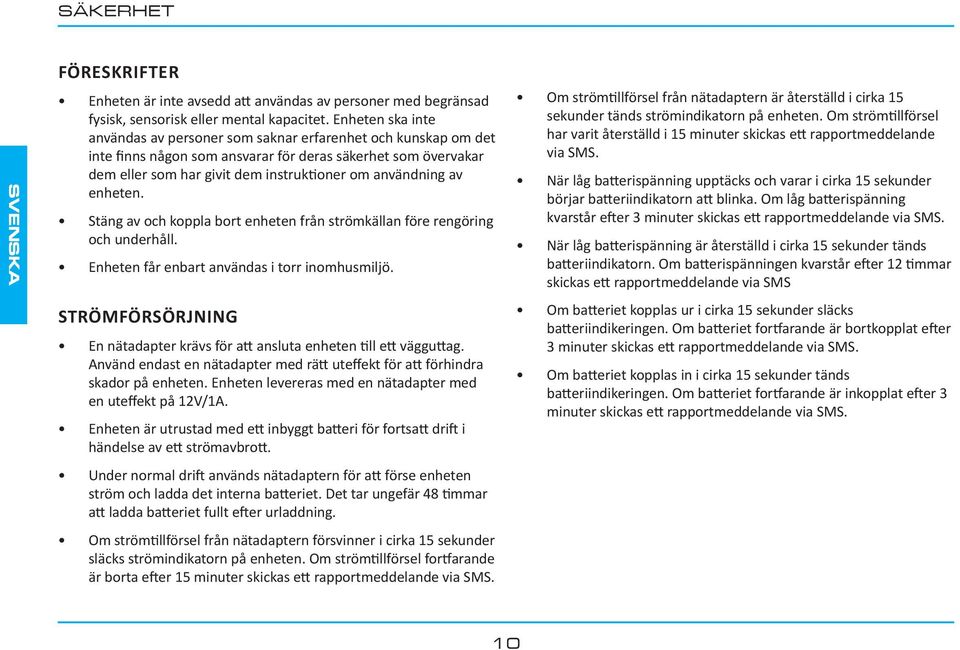

10 SÄKERHET FÖRESKRIFTER Enheten är inte avsedd att användas av personer med begränsad fysisk, sensorisk eller mental kapacitet. Enheten ska inte användas av personer som saknar erfarenhet och kunskap om det inte finns någon som ansvarar för deras säkerhet som övervakar dem eller som har givit dem instruktioner om användning av enheten. Stäng av och koppla bort enheten från strömkällan före rengöring och underhåll. Enheten får enbart användas i torr inomhusmiljö. STRÖMFÖRSÖRJNING En nätadapter krävs för att ansluta enheten till ett vägguttag. Använd endast en nätadapter med rätt uteffekt för att förhindra skador på enheten. Enheten levereras med en nätadapter med en uteffekt på 12V/1A. Enheten är utrustad med ett inbyggt batteri för fortsatt drift i händelse av ett strömavbrott. Under normal drift används nätadaptern för att förse enheten ström och ladda det interna batteriet. Det tar ungefär 48 timmar att ladda batteriet fullt efter urladdning. Om strömtillförsel från nätadaptern försvinner i cirka 15 sekunder släcks strömindikatorn på enheten. Om strömtillförsel fortfarande är borta efter 15 minuter skickas ett rapportmeddelande via SMS. Om strömtillförsel från nätadaptern är återställd i cirka 15 sekunder tänds strömindikatorn på enheten. Om strömtillförsel har varit återställd i 15 minuter skickas ett rapportmeddelande via SMS. När låg batterispänning upptäcks och varar i cirka 15 sekunder börjar batteriindikatorn att blinka. Om låg batterispänning kvarstår efter 3 minuter skickas ett rapportmeddelande via SMS. När låg batterispänning är återställd i cirka 15 sekunder tänds batteriindikatorn. Om batterispänningen kvarstår efter 12 timmar skickas ett rapportmeddelande via SMS Om batteriet kopplas ur i cirka 15 sekunder släcks batteriindikeringen. Om batteriet fortfarande är bortkopplat efter 3 minuter skickas ett rapportmeddelande via SMS. Om batteriet kopplas in i cirka 15 sekunder tänds batteriindikeringen. Om batteriet fortfarande är inkopplat efter 3 minuter skickas ett rapportmeddelande via SMS. 10
