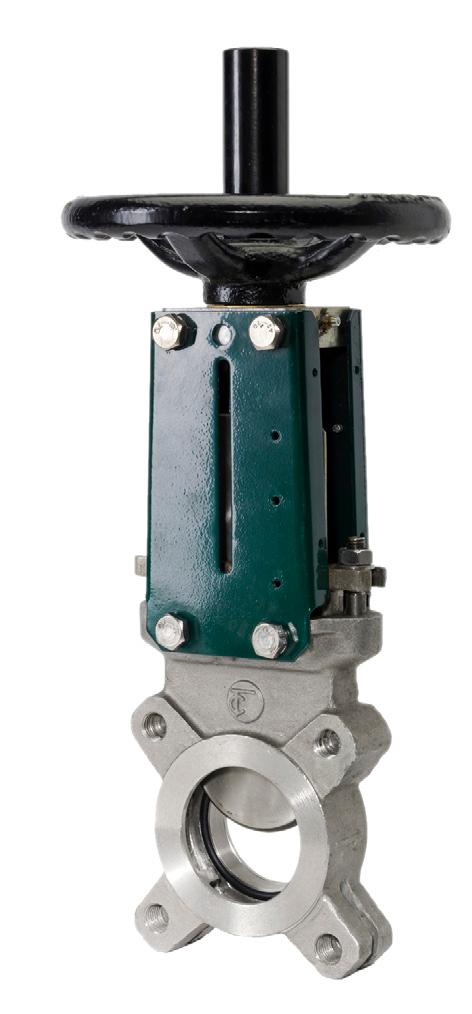

SKJUTSPJÄLLVENTIL IA VG
|
|
|
- Hanna Andreasson
- för 6 år sedan
- Visningar:
Transkript
1 PN 10 DN ANVÄNDNINGsområde Avstängningsventil för: Vatten, vattenbehandling, spillvatten. Trögflytande medier såsom tex. pappersmassa, slam. Pulveriserade eller kristallina medier. Speciellt anpassad för krävande applikationer. BESKRIVNING Helt tätande skjutspjällsventil för inspänning mellan flänsar. För flöden i endast en riktning. Hus i gjutjärn eller rostfritt med metalltätning eller mjuktätande foder av EPDM- eller NBR-gummi. Spjällskiva av rostfritt stål. Levereras som standard med ventilratt för manövrering, men kan förses med olika typer av manuella eller automatiska manöverdon. Montageflänsen gör det möjligt att även efter idrifttagning montera alternativa manöverdon. Ventilen finns att beställa i ett flertal standardutföranden och material. Montage IA-VG kan monteras mot flänsar PN 10 enligt NFE /BS 450/ ANSI B 16-5 Godkännande Tillverkad enligt PED 97/23/EC, flödeskategori II och modul H. Provningsprocedur enligt NFE 29311, DIN 3230, ISO Metalltätning (STD) Gummitätning (STD) TEKNISKA DATA För beräkning av tryckfall används följande värden: DN kvs Förstärkt tätning med stödring (STD) DN kvs /6 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se
2 PN 10 DN Arbetstemperaturområde EPDM-foder: C NBR-foder: C Viton-foder: C PTFE-foder: C Gjutjärn (FGL250): C Rostfritt stål (316): C Max differenstryck DN50 - DN 250: DN DN 450: DN DN 600: DN DN 900: DN DN 1200: 10 bar 7 bar 4 bar 2 bar 1 bar OBS! Max tilllåtet tryck beror på temperaturen. DN Tryckförlust [bar] 0,2 0,4 0,6 0,8 1 Flöde [m 3 /h] /6 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se
3 PN 10 DN Material DETALJ 3400 N 6400 E Hus Gjutjärn FGL250 Rostfritt stål 316 Spjäll Rostfritt stål 304 Rostfritt stål 316 Säte NBR EPDM 1 Packboxtätning Bomullsfläta Bomullsfläta uppbyggnad Nr. DETALJ BESKRIVNING 6 1 Skyddad spindel skyddad mot stänk 2 Lägesindikering indikation på spjällets läge 3 Helgjutet ventilhus stabilt och förhindrar läckage 4 Spjällblad slipad för god tätning 5 Fixerad tätning 6 Moduluppbyggd stabil och lätt. Epoximålad eller av rostfritt stål 7 Packbox justerbar under drift 8 Ytbehandling ugnsbakad epoximålning 9 Fixeringspunkter Mått och vikt DN A B C D Ø V H Vikt [kg] VG 3400 / VG /6 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se

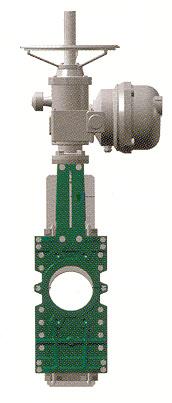

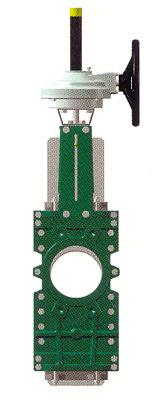

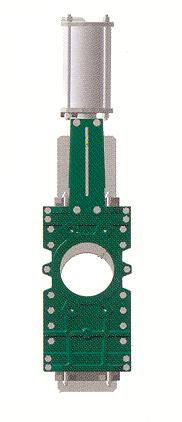

4 PN 10 DN Varianter kommer standard med stigande spindel. Icke stigande spindel finns som alternativ. MANÖVERDON Standard är ventilratt men även följande manöverdon finns tillgängliga: Manuella Kättinghjul Handspak Vertikal ventilratt via växel Automatiska Pneumatiska dubbel- eller enkelverkande manöverdon Elektriskt manöverdon, enfas eller trefas (220V/ 380V) Hydrauliskt manöverdon Samtliga automatiska manöverdon kan fås med möljlighet till manuell nödmanövrering. För nöddrift av pneumatiska manöverdon kan ackumulatortank användas. Övriga tillbehör Mekaniska eller induktiva gränslägesbrytare 5/2, 3/2 Magnetventiler för AC eller DC Elektro-pneumatisk lägesgivare Reducerventil IA kan förutom standardversionen (VG) erbjuda ett flertal skjutspjällsvarianter. Kontakta IA för ytterligare information. 4/6 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel:

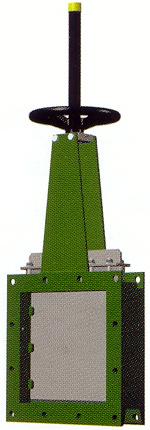

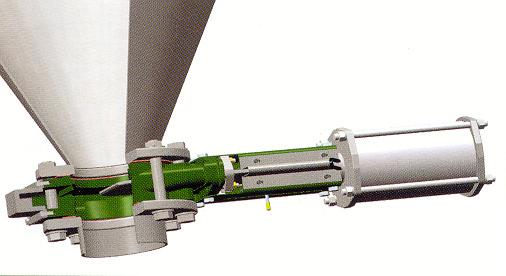

5 PN 10 DN Skjutspjällsventil (VGT) Fyrkantig skjutspjällsventil (VGC) Skjutspjällsventil för silomontage (VGS) 30% vinklad skjutspjällsventil (VGA) Elektriskt manöverdon Dubbelverkande pneumatiskt manöverdon Kätting manöverdon Växel Manuell nödmanövrering 5/6 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel:
6 PN 10 DN Beställningsnyckel VG (00) X Material, säte - Metall (std) E EPDM (std) Vit EPDM N NBR (std) P PTFE V Viton Serienummer 0 Standard Nominellt tryck 0 10 bar Anslutning 4 Infästning mellan flänsar Ställdon 00 Ventilratt (std) 001 Spindel, ej stigande 01 Kättinghjul 02 Handspak 03 Dubbelverkande pneumatikdon 031 Dubbelverkande pneumatikdon med manuell nödmanövrering 04 Elektriskt manöverdon 05 För fyrkantsnyckel 051 För fyrkantsnyckel, ej stigande 06 Övrigt 07 Enkelverkande pneumatiskt manöverdon 08 Snäckväxel 09 Hydrauliskt manöverdon Typ VG Skjutspjällsventil (std) VGT Skjutspjällsventil, genomgående spjällblad VGS Special skjutspjällsventil för silo montage VGC Fyrkantig skjutspjällsventil VGA 30%-ig skjutspjällsventil Material, hus 3 Gjutjärn 6 Rostfritt stål 6/6 Industriarmatur AB Kämpegatan 16, SE Göteborg, Sweden Tel: info@industriarmatur.se
