En samlingsbox med ingångar för 6 st SPORTident/EMIT - enheter, samt ett inbyggt "Current-Loop modem", för trådbunden överföring upp till 6 km.

Transkript

1 Samlingsboxen 6211 En samlingsbox med ingångar för 6 st SPORTident/EMIT - enheter, samt ett inbyggt "Current-Loop modem", för trådbunden överföring upp till 6 km. En ny version av samlingsboxen ställer ( vid uppstart ) automatiskt om alla anslutna BSM7-or till 4800 b/s. och har också matningsspänning ut på DB9-honans pin9, så att man direkt kan ansluta en bluetoothadapter. (t.ex. LM058 eller UCBT232EXA ) För att uppdatera samlingsboxen så måste den skickas in för omprogrammering. Samlingsboxen har utvärderats av och använts under 25mannabudkavlen Den har också använts vid Jukola , FIN , 10-mila , U10-mila , O-Ringen , SM och Elitserie-tävlingar m.fl. Boxen kan seriekopplas och på så sätt användas som repeater För långa sträckor används current-loop interfacet mellan två boxar och då är det billigast att välja militärens svarta tvåledarkabel (DL-kabel), som finns i längder upp till 1000m. Finns att köpa billigt på överskottslager - t.ex. Då man använder en RS232-kabel bör den ha så låg kapacitans mellan ledarna som möjligt. Vid datahastigheten 4800 b/s klarar RS232-kretsen att driva max 5000 pf, så om man t.ex. använder en UTP cat5 kabel med 55 pf/m så blir maximala kabellängden 5000/55 = 90 m. Samma kabel vid 9600 b/s ger maxlängden 45 m. Produktinformation Ingångar : 6 st RS232 DSUB9-ingångar samt 2 st balanserade 12 ma current loop ingångar. (Om man använder max 100 m RS232-kabel, så kan t.ex. en box klara 3 st kontroller med 2 st SI-enheter vardera. (se Ex 3) Utgångar : en RS232 utgång och en 12 ma balanserad current- loop utgång. Man kan låta utgångarna från två boxar gå in i en tredje box och på så vis få endast en lina från skogen (se Ex 2.) Spänningsmatning : ett vanligt pannlampsbatteri 6 V. (förbrukning max 170 ma -> 4Ah räcker minst 20 timmar) Om inte current- loop används är förbrukningen bara 100 ma vid 6 V. (Egentligen kan man använda valfri inspänning mellan 2-12 V, för det sitter en DC/DC omvandlare på ingången. En MILA - batteriladdare (7V) kan t.ex. användas där man har tillgång nätspänning, som vid målet För att ansluta en batteriladdare som strömkälla finns en adapter (två ihopkopplade batterikontakter) ) Boxen klarar att kontinuerligt ta emot 20 stämplingar i sekunden. Mellan varje stämplingspaket läggs en paus in på ca 4 ms (motsvarande 2 byte) Det finns en utgångsbuffert i boxen på hela 700 byte vilket motsvarar ca 30 stämplingar. Current-Loop utgången klarar att driva minst 6 km av militärens svarta dubbelledarkabel (DL-kabel). Storleken på boxen är 140 x 140 x 35 mm Lådan är inte helt vattentät! (Om det regnar får man lägga den inuti en plastpåse/plastlåda )

2 Några kopplingsexempel Exempel 1 6 st SI/EMIT-enheter DL-kabel, klarar minst 6 km DL = dubbelledare Här används militärens svarta dubbelledar-kabel (telefonkabel) för att koppla ihop boxarna med currentloop. Kabeln finns på rullar 100m, 200m, 500m och 1000 m. Till kabelrullar finns sele och linjestång som också kan köpas på överskottslager eller lånas på närmsta regemente. Exempel 2 6 st SI/EMIT-enheter Man kan koppla ihop hur många muxar som helst, men totala dataflödet in i målmuxen får inte överstiga 20 stämplingar i sekunden.

3 Exempel 3 SI-enhet RS232 max 100 m (50 pf/m, 4800) Här används endast en mux i skogen, för att bevaka 3 stycken närliggande onlinekontroller. Man använder alltså RS232-kablar, vilka helst bör vara skärmade vid längder uppåt 100 m. Exempel 4 SI/EMIT-enhet max 100 m (vid 50 pf/m, 4800) Har man bara en DL-rulle så kan man använda RS232-kabel från sista/förvarningen (max 100 m).

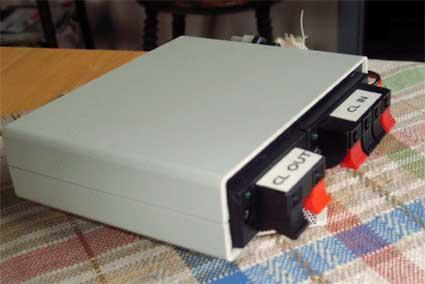

4 Fotografier RS232 sidan Batterikontakt för pannlampsbatteri ( 6 V ) 6 st RS232 ingångar RS232 utgång Current-Loop sidan 2 st statusdioder för ingångarna. Skall lysa grönt vid anslutning av respektive DL-kabel 2 st Current-Loop ingångar från andra boxar. Current-Loop utgång för anslutning av DL-kabel Status diod för utgång, lyser normalt grön. (Blinkar då data lämnar boxen) OBS! Current-loop förbindelsen är polariserad, så skifta trådarna, om ingångsdioden inte lyser.

5 Hyra eller köpa samlingsboxar En samlingsbox kan hyras för 350 kr/tävling, plus fraktkostnader och moms. Kan skickas som brev. Två boxar kostar 60 kr i frakt. (1000 gram,skrymmande) Boxarna kan köpas för 3700 kr/st (exkl moms). Leveranstid efter överenskommelse. Sune Johansson Tel: Sunjo Electronics Mobil: Aspvägen 2C sunjo(at)bredband.net Skövde
