1 P-MEDIA 11/09

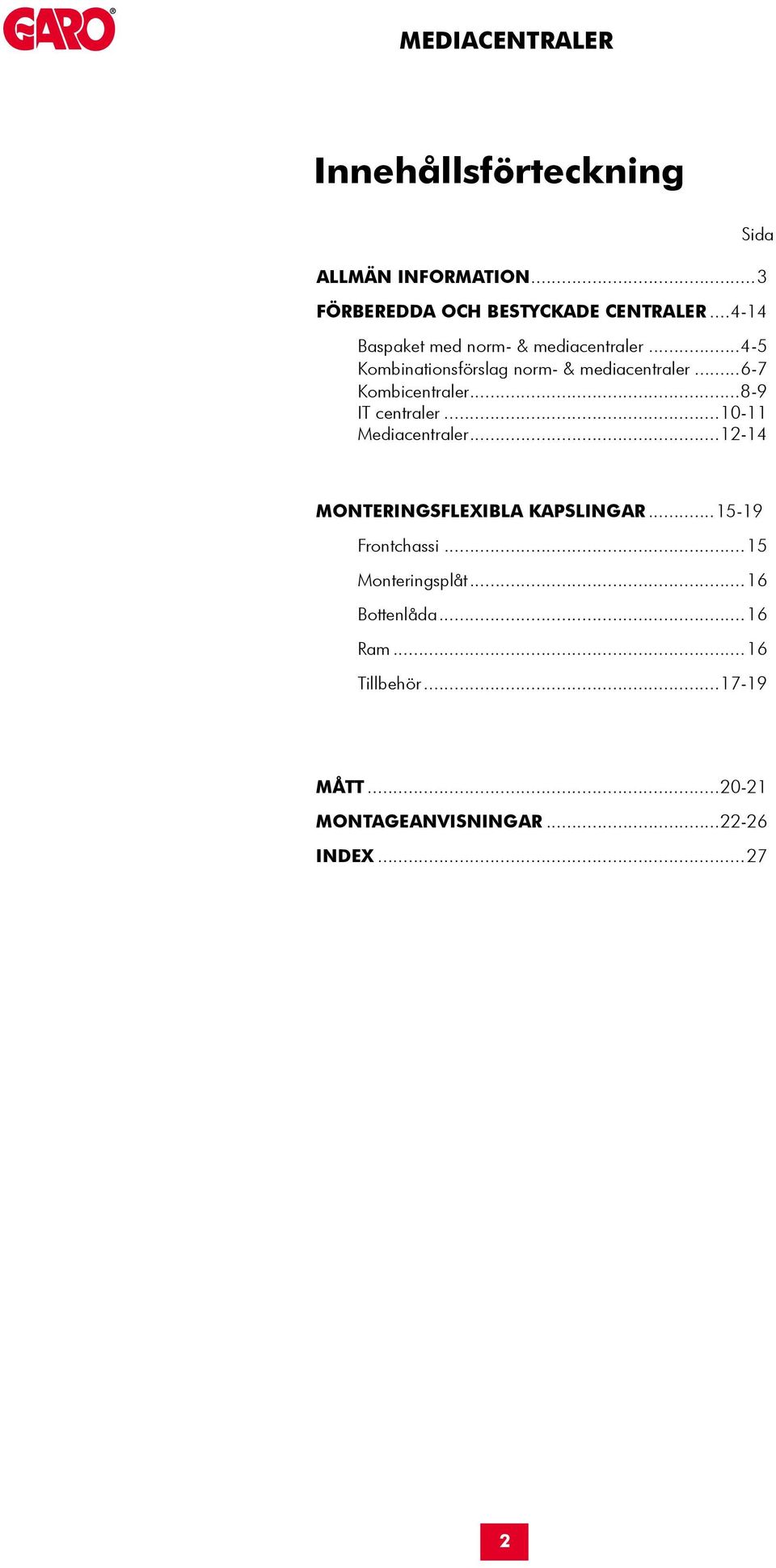

2 Innehållsförteckning Sida ALLMÄN INFORMATION...3 FÖRBEREDDA OCH BESTYCKADE CENTRALER Baspaket med norm- & mediacentraler Kombinationsförslag norm- & mediacentraler Kombicentraler IT centraler Mediacentraler MONTERINGSFLEXIBLA KAPSLINGAR Frontchassi...15 Monteringsplåt...16 Bottenlåda...16 Ram...16 Tillbehör MÅTT MONTAGEANVISNINGAR INDEX

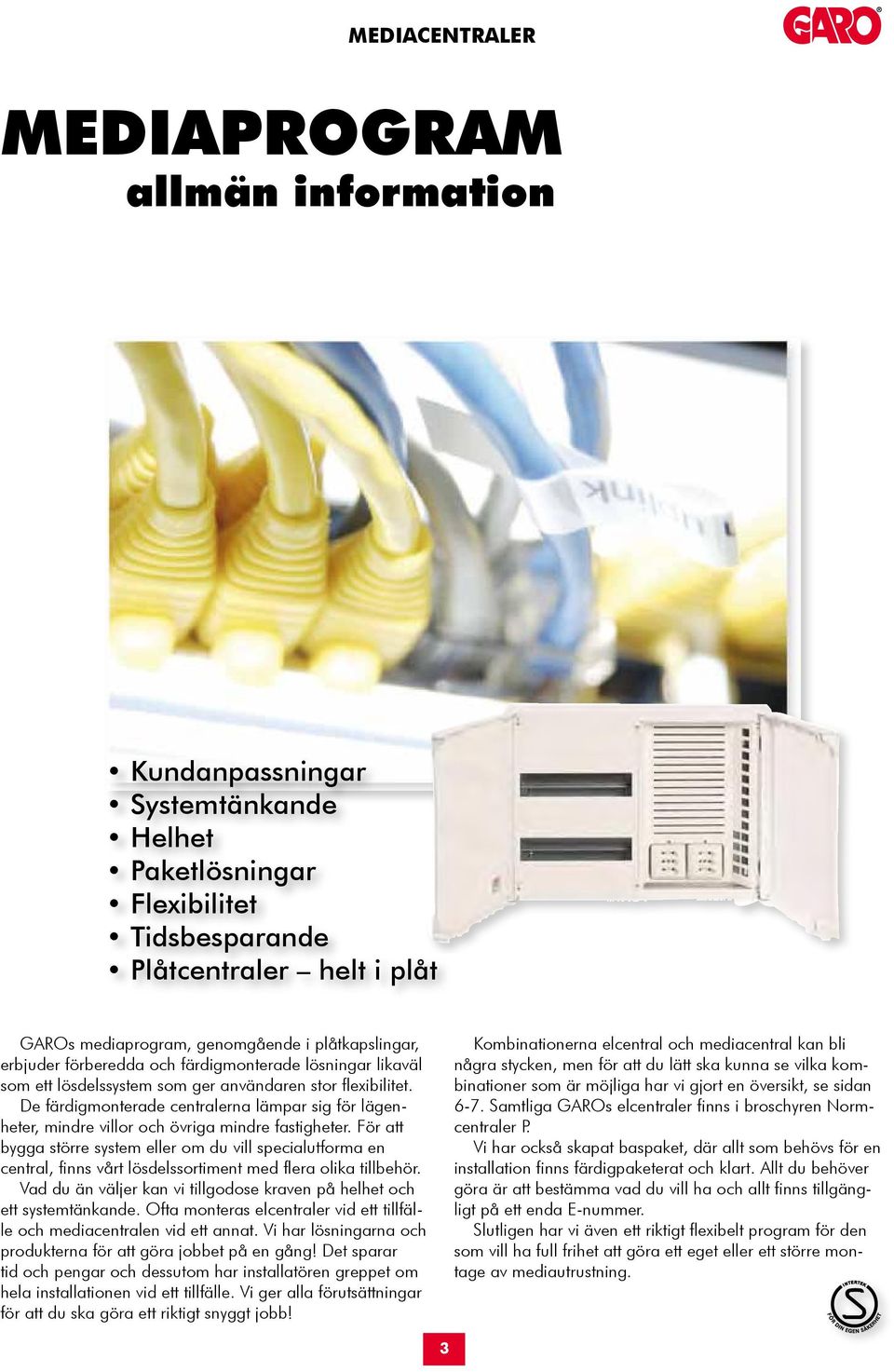

3 MEDIAPROGRAM allmän information Kundanpassningar Systemtänkande Helhet Paketlösningar Flexibilitet Tidsbesparande Plåtcentraler helt i plåt GAROs mediaprogram, genomgående i plåtkapslingar, erbjuder förberedda och färdigmonterade lösningar likaväl som ett lösdelssystem som ger användaren stor flexibilitet. De färdigmonterade centralerna lämpar sig för lägenheter, mindre villor och övriga mindre fastigheter. För att bygga större system eller om du vill specialutforma en central, finns vårt lösdelssortiment med flera olika tillbehör. Vad du än väljer kan vi tillgodose kraven på helhet och ett systemtänkande. Ofta monteras elcentraler vid ett tillfälle och mediacentralen vid ett annat. Vi har lösningarna och produkterna för att göra jobbet på en gång! Det sparar tid och pengar och dessutom har installatören greppet om hela installationen vid ett tillfälle. Vi ger alla förutsättningar för att du ska göra ett riktigt snyggt jobb! Kombinationerna elcentral och mediacentral kan bli några stycken, men för att du lätt ska kunna se vilka kombinationer som är möjliga har vi gjort en översikt, se sidan 6-7. Samtliga GAROs elcentraler finns i broschyren Normcentraler P. Vi har också skapat baspaket, där allt som behövs för en installation finns färdigpaketerat och klart. Allt du behöver göra är att bestämma vad du vill ha och allt finns tillgängligt på ett enda E-nummer. Slutligen har vi även ett riktigt flexibelt program för den som vill ha full frihet att göra ett eget eller ett större montage av mediautrustning. 3

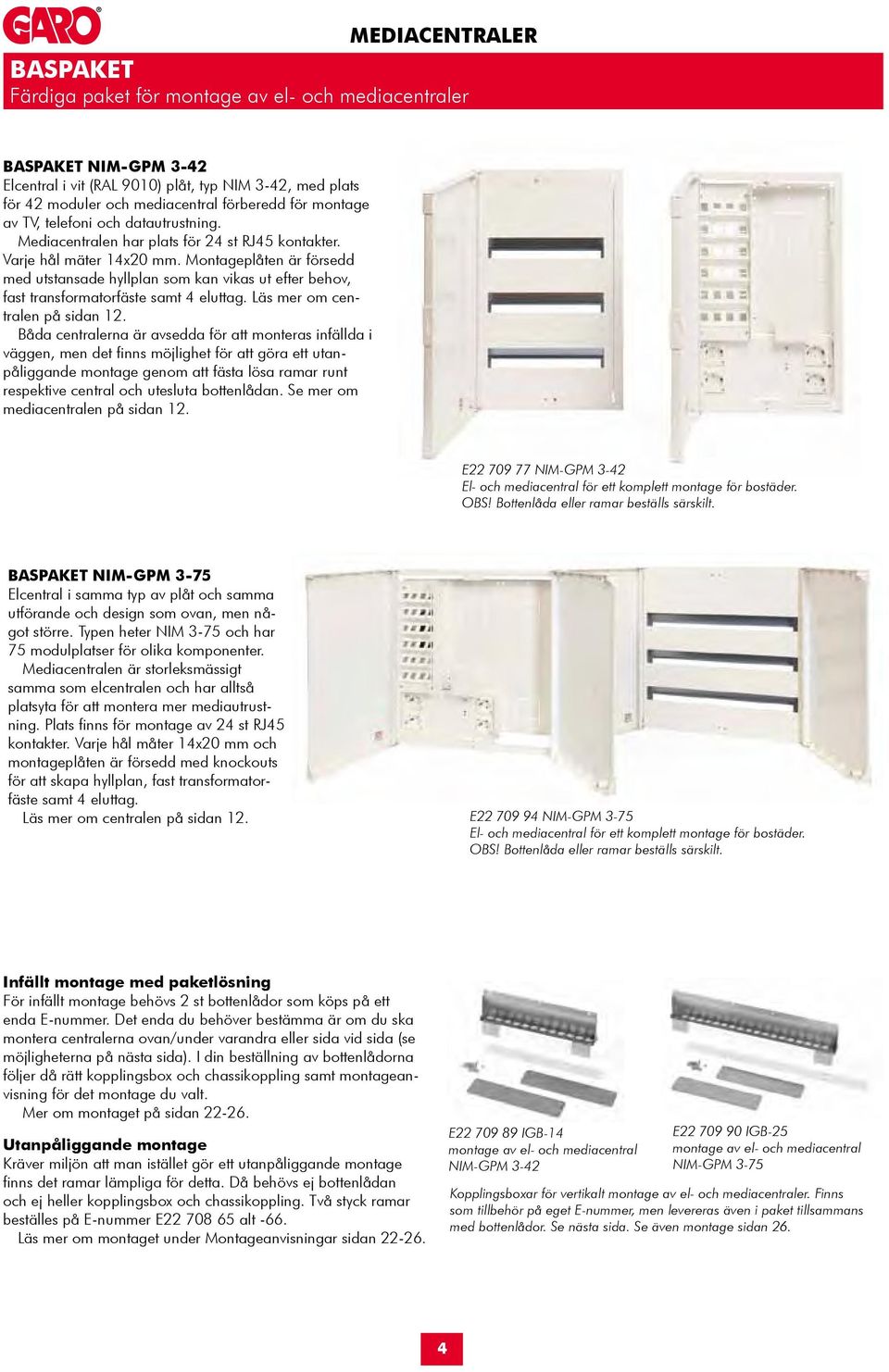

4 BASPAKET Färdiga paket för montage av el- och mediacentraler BASPAKET NIM-GPM 3-42 Elcentral i vit (RAL 9010) plåt, typ NIM 3-42, med plats för 42 moduler och mediacentral förberedd för montage av TV, telefoni och datautrustning. Mediacentralen har plats för 24 st RJ45 kontakter. Varje hål mäter 14x20 mm. Montageplåten är försedd med utstansade hyllplan som kan vikas ut efter behov, fast transformatorfäste samt 4 eluttag. Läs mer om centralen på sidan 12. Båda centralerna är avsedda för att monteras infällda i väggen, men det finns möjlighet för att göra ett utanpåliggande montage genom att fästa lösa ramar runt respektive central och utesluta bottenlådan. Se mer om mediacentralen på sidan 12. E NIM-GPM 3-42 El- och mediacentral för ett komplett montage för bostäder. OBS! Bottenlåda eller ramar beställs särskilt. BASPAKET NIM-GPM 3-75 Elcentral i samma typ av plåt och samma utförande och design som ovan, men något större. Typen heter NIM 3-75 och har 75 modulplatser för olika komponenter. Mediacentralen är storleksmässigt samma som elcentralen och har alltså platsyta för att montera mer mediautrustning. Plats finns för montage av 24 st RJ45 kontakter. Varje hål måter 14x20 mm och montageplåten är försedd med knockouts för att skapa hyllplan, fast transformatorfäste samt 4 eluttag. Läs mer om centralen på sidan 12. E NIM-GPM 3-75 El- och mediacentral för ett komplett montage för bostäder. OBS! Bottenlåda eller ramar beställs särskilt. Infällt montage med paketlösning För infällt montage behövs 2 st bottenlådor som köps på ett enda E-nummer. Det enda du behöver bestämma är om du ska montera centralerna ovan/under varandra eller sida vid sida (se möjligheterna på nästa sida). I din beställning av bottenlådorna följer då rätt kopplingsbox och chassikoppling samt montageanvisning för det montage du valt. Mer om montaget på sidan Utanpåliggande montage Kräver miljön att man istället gör ett utanpåliggande montage finns det ramar lämpliga för detta. Då behövs ej bottenlådan och ej heller kopplingsbox och chassikoppling. Två styck ramar beställes på E-nummer E alt -66. Läs mer om montaget under Montageanvisningar sidan E IGB-14 montage av el- och mediacentral NIM-GPM 3-42 E IGB-25 montage av el- och mediacentral NIM-GPM 3-75 Kopplingsboxar för vertikalt montage av el- och mediacentraler. Finns som tillbehör på eget E-nummer, men levereras även i paket tillsammans med bottenlådor. Se nästa sida. Se även montage sidan 26. 4

5 BASPAKET Färdiga paket för montage av el- och mediacentraler E-nummer Typ Beskrivning Antal moduler NIM-GPM 3-42 Tom elcentral och mediacentral förberedd för TV, telefoni och datautrustning. Exkl bottelåda eller ram. Anslutningar N 9+18/ PE NIM-GPM 3-75 Tom elcentral och mediacentral förberedd för TV, telefoni och datautrusning. Exkl bottenlåda eller ram. Anslutningar N / PE NIL OU3-42 Paket med 2 st bottenlådor med kopplingsbox och chassikoppling för montage ovan/ under varandra NIL SS3-42 Paket med 2 st bottenlådor med chassikoppling för montage sida vid sida NIL OU3-75 Paket med 2 st bottenlådor med kopplingsbox och chassikoppling för montage ovan/ under varandra Höjd mm inf mått inom () Bredd mm inf mått inom () Djup mm inf mått inom () (518) 335(312) 117(82) (518) 515(492) 120(82) (1075) (312) (82) (518) (646) (82) (1075) (492) (82) NIL SS3-75 Paket med 2 st bottenlådor chassikoppling för montage sida vid sida (518) (1006) (82) NIMU-RAM 3-42 Ram för 1 st central. Passar NIM-GPM NIMU-RAM 3-75 Ram för 1 st central. Passar NIM-GPM E Paket för vertikalt montage av baspaket NIM-GPM 3-42 (E ). Se montage sidan E Paket för vertikalt montage av baspaket NIM-GPM 3-75 (E ). Se montage sidan E Paket för horisontellt montage av baspaket NIM-GPM 3-42 (E ). Se montage sidan TIPSRUTA E Paket för horisontellt montage av baspaket NIM-GPM 3-75 (E ). Se montage sidan E Ingjutningsinsats Ingjutningsinsatsen skall placeras i bottenlådan och förstärka lådan vi ingjutningen i väggen. Insatsen förhindrar att bottenlådan trycks ihop av den tunga cementen. Passformen bibehålls och centralerna passar perfekt vid slutmontaget. Se även sidorna 18 och 22 5

6 KOMBINATIONSFÖRSLAG Lodrätt montage av norm- & mediacentraler Med GAROs norm- och mediacentraler blir montaget säkert och enhetligt. Samma exteriör av centralerna används, bara innehållet anpassas efter det som ska monteras. Här nedanför ges exempel på hur montaget kan göras beroende på hur stor anläggning som behövs för att fylla bostadens krav. Tomma elcentraler, se GAROs broschyr Normcentraler P eller Kombination elcentral 1-14 mediacentral 3-42 Kombination elcentral 2-28 mediacentral 3-42 Kombination elcentral 2-28 mediacentral 4-56 Kombination elcentral 3-42 mediacentral 4-56 Kombination elcentral 4-56 mediacentral 4-56 Kombination elcentral 1-25 mediacentral 2-50 Kombination elcentral 2-50 mediacentral 3-75 Kombination elcentral 3-75 mediacentral

7 KOMBINATIONSFÖRSLAG Horisontellt montage av norm- & mediacentraler Med GAROs norm- och mediacentraler blir montaget säkert och enhetligt. Samma exteriör av centralerna används, bara innehållet anpassas efter det som ska monteras. Här nedanför ges exempel på hur montaget kan göras beroende på hur stor anläggning som behövs för att fylla bostadens krav. Tomma elcentraler, se GAROs broschyr Normcentraler P eller Kombination elcentral 2-28 mediacentral 2-50 Kombination elcentral 3-42 mediacentral 3-42 Kombination elcentral 3-42 mediacentral 3-75 Kombination elcentral 4-56 mediacentral 4-56 Kombination elcentral 4-56 mediacentral

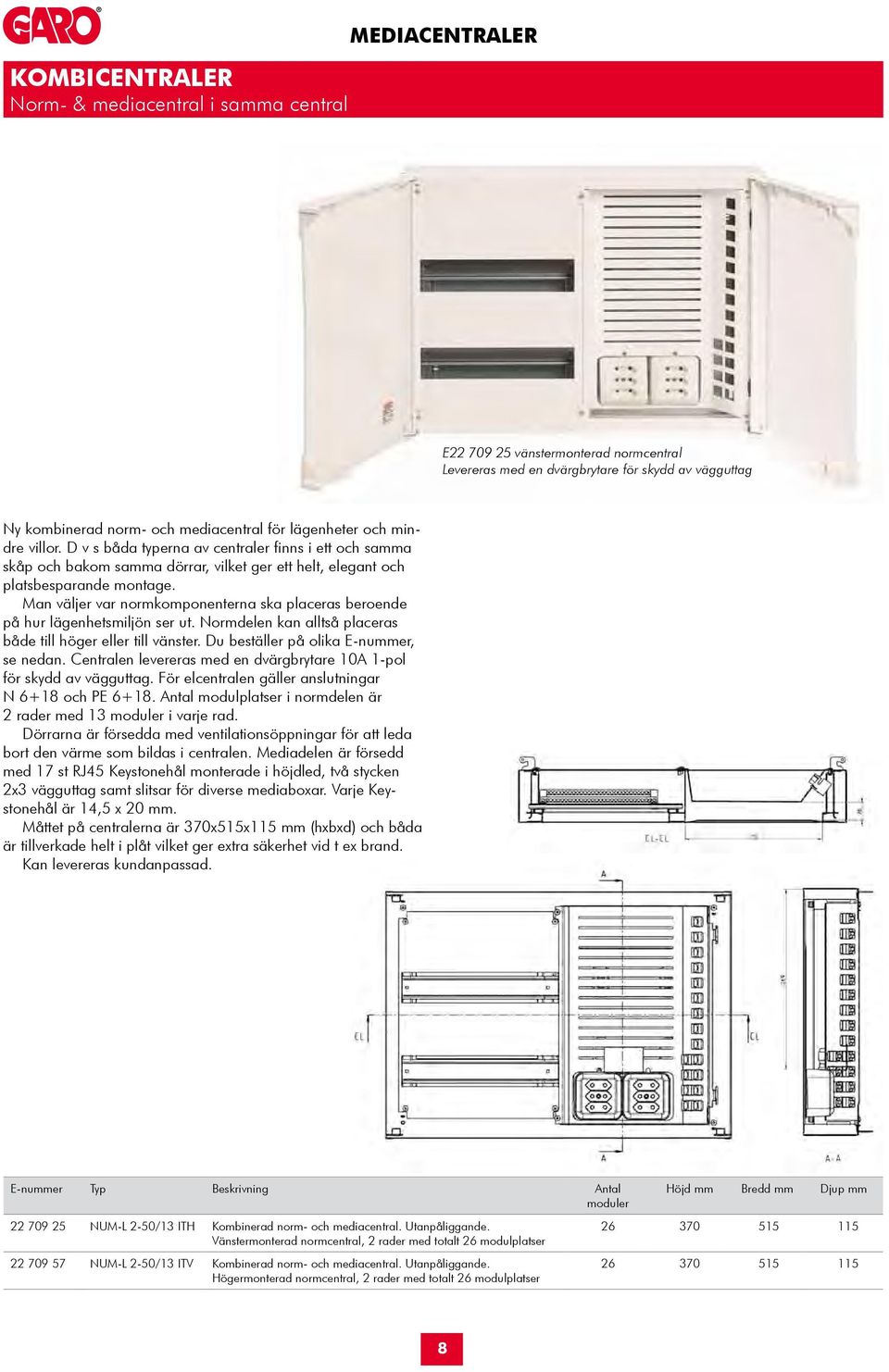

8 KOMBICENTRALER Norm- & mediacentral i samma central E vänstermonterad normcentral Levereras med en dvärgbrytare för skydd av vägguttag Ny kombinerad norm- och mediacentral för lägenheter och mindre villor. D v s båda typerna av centraler finns i ett och samma skåp och bakom samma dörrar, vilket ger ett helt, elegant och platsbesparande montage. Man väljer var normkomponenterna ska placeras beroende på hur lägenhetsmiljön ser ut. Normdelen kan alltså placeras både till höger eller till vänster. Du beställer på olika E-nummer, se nedan. Centralen levereras med en dvärgbrytare 10A 1-pol för skydd av vägguttag. För elcentralen gäller anslutningar N 6+18 och PE Antal modulplatser i normdelen är 2 rader med 13 moduler i varje rad. Dörrarna är försedda med ventilationsöppningar för att leda bort den värme som bildas i centralen. Mediadelen är försedd med 17 st RJ45 Keystonehål monterade i höjdled, två stycken 2x3 vägguttag samt slitsar för diverse mediaboxar. Varje Keystonehål är 14,5 x 20 mm. Måttet på centralerna är 370x515x115 mm (hxbxd) och båda är tillverkade helt i plåt vilket ger extra säkerhet vid t ex brand. Kan levereras kundanpassad. E-nummer Typ Beskrivning Antal moduler Höjd mm Bredd mm Djup mm NUM-L 2-50/13 ITH Kombinerad norm- och mediacentral. Utanpåliggande. Vänstermonterad normcentral, 2 rader med totalt 26 modulplatser NUM-L 2-50/13 ITV Kombinerad norm- och mediacentral. Utanpåliggande. Högermonterad normcentral, 2 rader med totalt 26 modulplatser

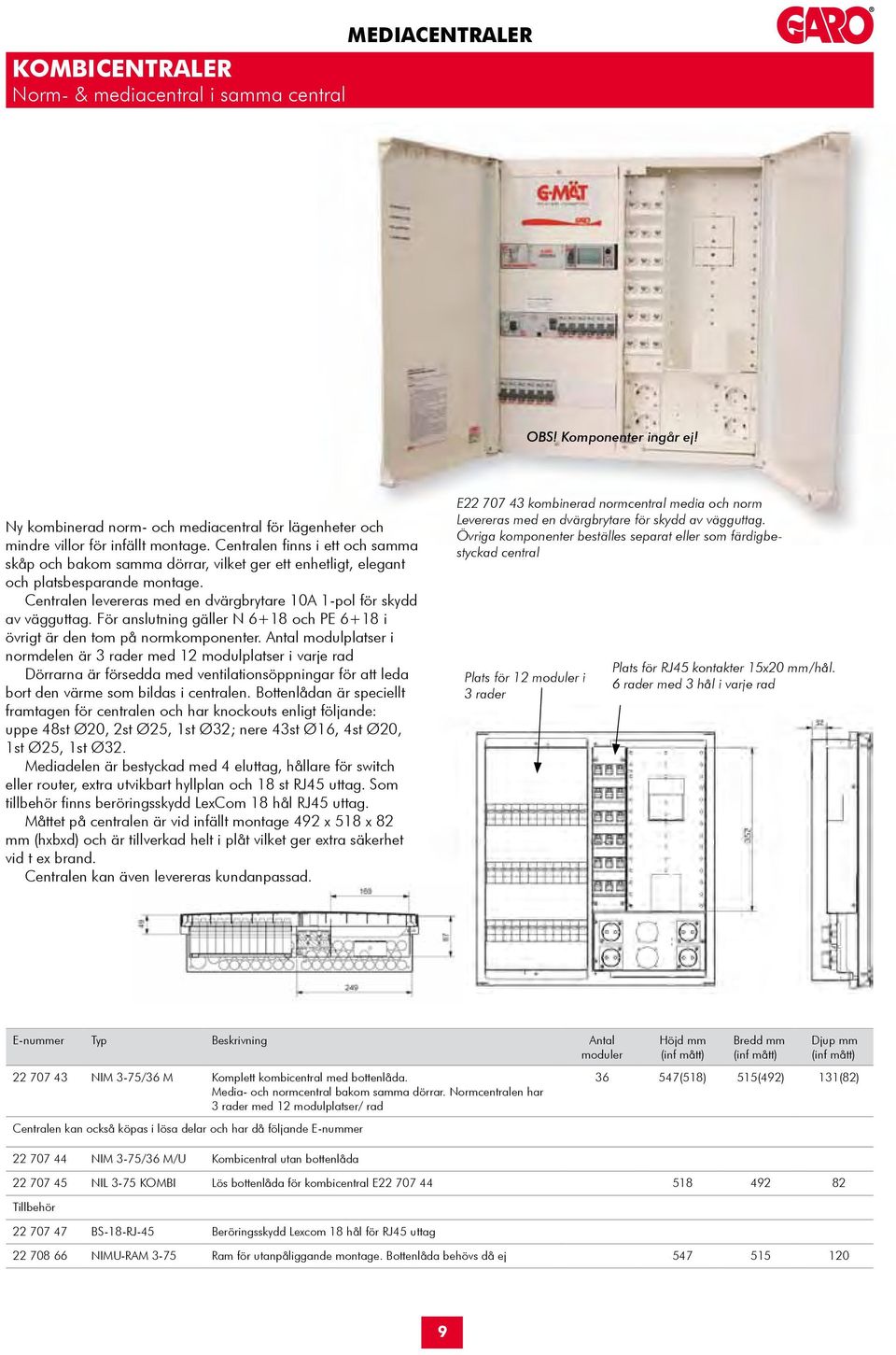

9 KOMBICENTRALER Norm- & mediacentral i samma central OBS! Komponenter ingår ej! Ny kombinerad norm- och mediacentral för lägenheter och mindre villor för infällt montage. Centralen finns i ett och samma skåp och bakom samma dörrar, vilket ger ett enhetligt, elegant och platsbesparande montage. Centralen levereras med en dvärgbrytare 10A 1-pol för skydd av vägguttag. För anslutning gäller N 6+18 och PE 6+18 i övrigt är den tom på normkomponenter. Antal modulplatser i normdelen är 3 rader med 12 modulplatser i varje rad Dörrarna är försedda med ventilationsöppningar för att leda bort den värme som bildas i centralen. Bottenlådan är speciellt framtagen för centralen och har knockouts enligt följande: uppe 48st Ø20, 2st Ø25, 1st Ø32; nere 43st Ø16, 4st Ø20, 1st Ø25, 1st Ø32. Mediadelen är bestyckad med 4 eluttag, hållare för switch eller router, extra utvikbart hyllplan och 18 st RJ45 uttag. Som tillbehör finns beröringsskydd LexCom 18 hål RJ45 uttag. Måttet på centralen är vid infällt montage 492 x 518 x 82 mm (hxbxd) och är tillverkad helt i plåt vilket ger extra säkerhet vid t ex brand. Centralen kan även levereras kundanpassad. E kombinerad normcentral media och norm Levereras med en dvärgbrytare för skydd av vägguttag. Övriga komponenter beställes separat eller som färdigbestyckad central Plats för 12 moduler i 3 rader Plats för RJ45 kontakter 15x20 mm/hål. 6 rader med 3 hål i varje rad E-nummer Typ Beskrivning Antal moduler NIM 3-75/36 M Komplett kombicentral med bottenlåda. Media- och normcentral bakom samma dörrar. Normcentralen har 3 rader med 12 modulplatser/ rad Centralen kan också köpas i lösa delar och har då följande E-nummer Höjd mm (inf mått) Bredd mm (inf mått) Djup mm (inf mått) (518) 515(492) 131(82) NIM 3-75/36 M/U Kombicentral utan bottenlåda NIL 3-75 KOMBI Lös bottenlåda för kombicentral E Tillbehör BS-18-RJ-45 Beröringsskydd Lexcom 18 hål för RJ45 uttag NIMU-RAM 3-75 Ram för utanpåliggande montage. Bottenlåda behövs då ej

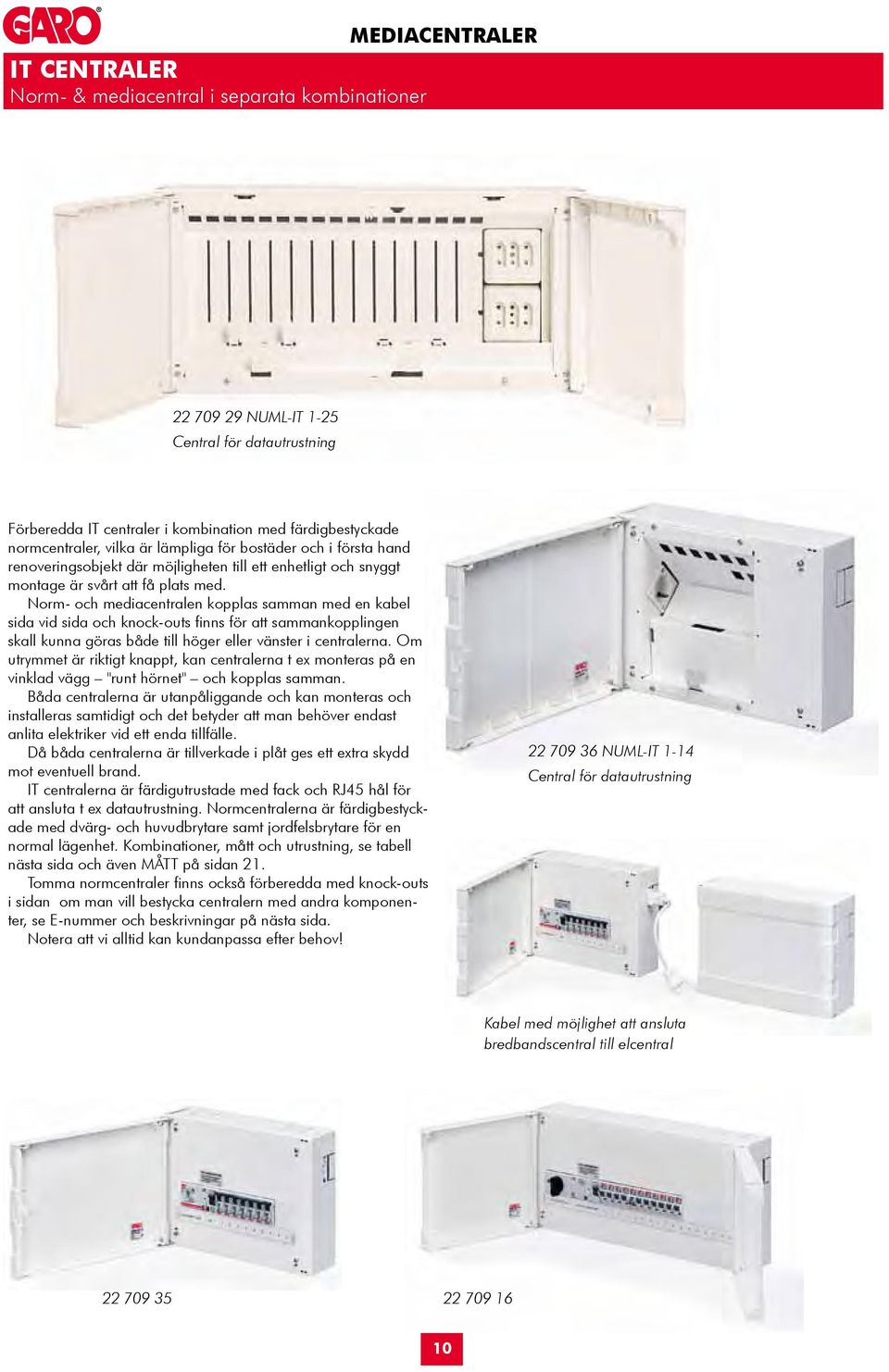

10 IT CENTRALER Norm- & mediacentral i separata kombinationer NUML-IT 1-25 Central för datautrustning Förberedda IT centraler i kombination med färdigbestyckade normcentraler, vilka är lämpliga för bostäder och i första hand renoveringsobjekt där möjligheten till ett enhetligt och snyggt montage är svårt att få plats med. Norm- och mediacentralen kopplas samman med en kabel sida vid sida och knock-outs finns för att sammankopplingen skall kunna göras både till höger eller vänster i centralerna. Om utrymmet är riktigt knappt, kan centralerna t ex monteras på en vinklad vägg "runt hörnet" och kopplas samman. Båda centralerna är utanpåliggande och kan monteras och installeras samtidigt och det betyder att man behöver endast anlita elektriker vid ett enda tillfälle. Då båda centralerna är tillverkade i plåt ges ett extra skydd mot eventuell brand. IT centralerna är färdigutrustade med fack och RJ45 hål för att ansluta t ex datautrustning. Normcentralerna är färdigbestyckade med dvärg- och huvudbrytare samt jordfelsbrytare för en normal lägenhet. Kombinationer, mått och utrustning, se tabell nästa sida och även MÅTT på sidan 21. Tomma normcentraler finns också förberedda med knock-outs i sidan om man vill bestycka centralern med andra komponenter, se E-nummer och beskrivningar på nästa sida. Notera att vi alltid kan kundanpassa efter behov! NUML-IT 1-14 Central för datautrustning Kabel med möjlighet att ansluta bredbandscentral till elcentral

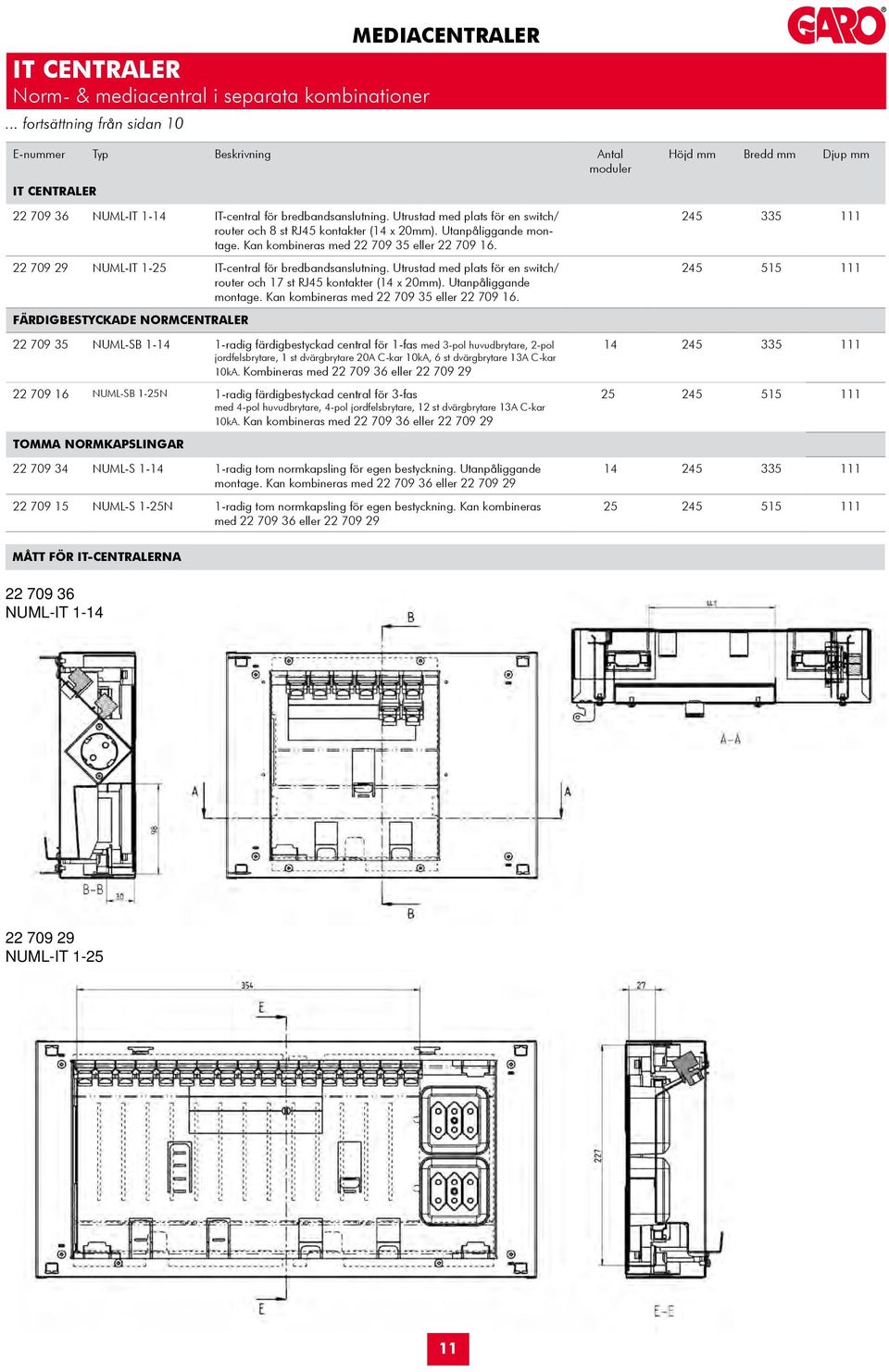

11 IT CENTRALER Norm- & mediacentral i separata kombinationer... fortsättning från sidan 10 E-nummer Typ Beskrivning Antal moduler Höjd mm Bredd mm Djup mm IT CENTRALER NUML-IT 1-14 IT-central för bredbandsanslutning. Utrustad med plats för en switch/ router och 8 st RJ45 kontakter (14 x 20mm). Utanpåliggande montage. Kan kombineras med eller NUML-IT 1-25 IT-central för bredbandsanslutning. Utrustad med plats för en switch/ router och 17 st RJ45 kontakter (14 x 20mm). Utanpåliggande montage. Kan kombineras med eller FÄRDIGBESTYCKADE NORMCENTRALER NUML-SB radig färdigbestyckad central för 1-fas med 3-pol huvudbrytare, 2-pol jordfelsbrytare, 1 st dvärgbrytare 20A C-kar 10kA, 6 st dvärgbrytare 13A C-kar 10kA. Kombineras med eller NUML-SB 1-25N 1-radig färdigbestyckad central för 3-fas med 4-pol huvudbrytare, 4-pol jordfelsbrytare, 12 st dvärgbrytare 13A C-kar 10kA. Kan kombineras med eller TOMMA NORMKAPSLINGAR NUML-S radig tom normkapsling för egen bestyckning. Utanpåliggande montage. Kan kombineras med eller NUML-S 1-25N 1-radig tom normkapsling för egen bestyckning. Kan kombineras med eller MÅTT FÖR IT-CENTRALERNA NUML-IT NUML-IT

12 För montage av TV, telefoni och datautrustning Tre av GAROs s k mediakapslingar som är anpassade för att tillgodose varierande önskningar vad gäller montage av mediautrustade bostäder. Centralerna är tillverkade i plåt för infällt montage, då med bottenlåda E resp E , men kan även monteras utanpåliggande och då kompletteras centralerna med ram E resp E Mediacentralerna kan med fördel monteras i kombination med GAROs normcentraler. För detta ändamål finns chassikopplingar för horisontellt eller vertikalt montage. VIKTIGT att mediacentralen monteras över normcentralen i de fall montage skall ske i höjdled. Detta för att ventilationen i mediacentralen skall bli optimal. E Central förberedd för montage av TV, telefoni och data. Fyra fack för för diverse boxar samt monteringspanel med plats för 24 st RJ45 kontakter, 14x20mm/hål. Tre av facken har måttet 180x40x125 mm(bxhxd) och det översta facket är något större och har måttet 180x45x125 mm. Centralen är försedd med 4 eluttag med plats för ytterligare 2 till. Montering och mått, se sidorna 20 och 24. Mediakapsling NIM-IT 3-42 E exkl bottenlåda eller ram E och E Centraler i två olika storlekar förberedda för montage av TV, telefoni och data. Monteringspanel med plats för 24 st RJ45 kontakter, 14x20 mm/hål är lika för båda centralerna. Däremot är monteringsålåten olika stora, med utbrytara hyllplan. Centralerna är försedda med 4 eluttag och plats för ytterligare 2 uttag. Montering, se sidan 24. För båda centralerna finns utbytbara monteringspaneler, se tabellen Tillbehör på nästa sida. Mediakapsling NIM-ITF 3-75 E exkl bottenlåda eller ram Mediakapsling NIM-ITF 3-42 E exkl bottenlåda eller ram E-nummer Typ Beskrivning Höjd mm inf mått inom ( ) (mått inom ( ) anger infällt mått i vägg) Bredd mm inf mått inom ( ) Djup mm inf mått inom ( ) NIM-IT 3-42 Central med 24 st RJ45 hål och färdiga fack för mediautrustning 547(518) 335(312) 131(82) NIM-ITF 3-42 Central med 24 st RJ45 hål och montageplåt för egna hyllplan 547(518) 335(312) 131(82) NIM-ITF 3-75 Central med 24 st RJ45 hål och montageplåt för egna hyllplan 547(518) 515(492) 131(82) fortsättning nästa sida 12

13 För montage av TV, telefoni och datautrustning fortsättning från föregående sida E-nummer Typ Beskrivning Höjd mm Bredd mm Djup mm TILLBEHÖR PASSANDE TILL CENTRALERNA NIL 3-42 Bottenlåda för infällt montage i vägg för och NIL 3-75 Bottenlåda för infällt montage i vägg för NIMU-RAM 3-42 Ram för utanpåliggande montage för och NIMU-RAM 3-75 Ram för utanpåliggande montage för NUCKI Chassikoppling för att montera bottenlådorna sida vid sid (exvis tillsammans med en elcentral) NUCKI-V Chassikoppling för att montera bottenlådorna över resp under varandra. OBS! Mediakapslingen måste monteras överst BSL RJ45 Beröringsskydd LexComHome P106. Mått 12 x 22 mm BSE R3-45 Beröringsskydd Elko, 20 hål, varje hål 18,5x44 mm BS20 RJ-45 Beröringsskydd LexComOffice, 20 hål, varje hål 18,5x17 mm BSA RJ-45 Beröringsskydd Amp. 5 hål, varje hål 54,5x32 mm IF-IT Insats med fack till NIM-ITF IGB-14 Ingångsbox för infällda centraler. Monteras mellan bottenlådorna IGB-25 Ingångsbox för infällda centraler. Monteras mellan bottenlådorna IGB-20 Ingångsbox för infällt montage Bottenlåda Ram se även sid se även sid 16 Vi kundanpassar gärna med valfritt beröringsskydd och valfritt antal eluttag. Kontakta oss så hjälper vi dig. TIPSRUTA E Ingjutningsinsats Ingjutningsinsatsen skall placeras i bottenlådan och förstärka lådan vi ingjutningen i väggen. Insatsen förhindrar att bottenlådan trycks ihop av den tunga cementen. Passformen bibehålls och centralerna passar perfekt vid slutmontaget. Se även sidorna 18 och 22 13

14 För flexibelt montage av TV, telefoni och datautrustning Plåtcentral med färdigmonterad monteringsplåt och frontchassi. Monteringsplåten är bestyckad med det senaste för att möta dagens kommunikationsbehov. Plåten är försedd med hål och alla delarna kan flyttas vid ev behov. Komponenterna som finns färdigmonterade är paneler för 20 st RJ45 Keystone (14,5x20mm), telesplit med 4 st utgångar där patchkablage ingår samt 8 st Koax för TV. Tre stycken hyllplan för diverse utrustning samt fyra 230V eluttag. Centralen är tillverkad för att hålla god ventilation eftersom komponenterna alstrar mycket värme. Naturligtvis kan centralen monteras både infälld i väggen likaväl som utanpåliggande. För detta behövs en bottenlåda och i det sista fallet behöver man komplettera med en ram, se tabellen nedan. Särskilt lämliga för villainstallationer. Montage se sidan Mediacentralen är särskilt lämplig för villainstallationer och montaget är mycket flexibelt då delarna är flyttbara och kan flyttas efter behov. Komplettera med bottenlåda eller ram, se tabell nedan Bottenlåda Ram KOMMUNIKATIONSPANEL Plats för 20 st RJ45 kontaktuttag ELUTTAG 2 x 230V för anslutning av elförsörjning 20 st RJ45 Keystone Cat 6 HYLLPLAN För placering av operatörens utrustning alt egen router E levereras komplett med tillbehör enligt bild. Läs text ovan för mer spec TV FÖRDELNING Fördelar ut TV signal till de olika rummen TELEFÖRDELNING Fördelar inkommande telefonsignal till flera uttag E-nummer Typ Beskrivning Höjd mm Bredd mm Djup mm MPM-ITB 3-75 Central med monteringsplåt och frontchassi. Måste kompletteras med bottenlåda eller ram, se nedan TILLBEHÖR PASSANDE TILL CENTRALEN NIL 3-75 Bottenlåda för infällt montage NIMU-RAM 3-75 Ram för utanpåliggande montage

15 MONTERINGSFLEXIBLA KAPSLINGAR För eget montage För den som vill ha full frihet att själv välja utrustning eller den som ska göra en större mediainstallation, finns vårt flexibla system med lösa delar att själv montera ihop. Systemet ger också friheten att montera infällt med bottenlåda eller utanpåliggande med ram. Ett antal tillbehör finns för att fästa på monteringsplåt och detta görs med plastknoppar som trycks fast i plåtens färdig hål. Dessa plastknoppar kan även tas bort och monteras på ett nytt ställe i plåten utan att göra fula repor. Plastknopparna levereras tillsammans med respektive tillbehör. Mediakapslingen passar perfekt tillsammans med GAROs övriga normprogram. Välj rätt delar för att få rätt central, komplettera med tillbehör! + + = Frontchassi Monteringsplåt Bottenlåda Mediacentral för infällt montage + + = Frontchassi Monteringsplåt Ram Mediacentral för utanpåliggande montage Montageanvisningar, se sidan FRONTCHASSI Frontchassi i vit plåt (RAL 9010) för flexibel mediakapsling. Välj till monteringsplåt och bottenlåda eller ram. E-nummer E E är anpassad efter ny standard för reglar. För detta mått finns ej ramar för utanpåliggande montage Kapsling för mediamontage E-nummer Typ Beskrivning Höjd i mm Bredd i mm Djup i mm NIM 3-42T NIM 4-56T NIM 1-20T NIM 2-40T NIM 3-60T NIM 4-80T NIM 2-50T NIM 3-75T NIM 4-100T

16 MONTERINGSPLÅT Monteringsplåt avsedd att monteras i frontchassi för att bestycka efter egna önskemål. E-nummer E E är anpassad efter ny standard för reglar Monteringsplåt E-nummer Typ Beskrivning Höjd i mm Bredd i mm Djup i mm MPM 3-42 Passar kapsling NIM 3-42T MPM 4-56 Passar kapsling NIM 4-56T MPM 1-20 Passar kapsling NIM 1-20T MPM 2-40 Passar kapsling NIM 2-40T MPM 3-60 Passar kapsling NIM 3-60T MPM 4-80 Passar kapsling NIM 4-80T MPM 2-50 Passar kapsling NIM 2-50T MPM 3-75 Passar kapsling NIM 3-75T MPM Passar kapsling NIM 4-100T BOTTENLÅDA FÖR INFÄLLT MONTAGE Bottenlåda passande till infälld mediacentral. E-nummer E E är anpassade efter ny standard för reglar. Se även Ingjutningslåda under Tillbehör (E ) Bottenlåda till mediacentral E-nummer Typ Beskrivning Höjd i mm Bredd i mm Djup i mm NIL 3-42 Passar kapsling NIM 3-42T NIL 4-56 Passar kapsling NIM 4-56T NIL 1-20 Passar kapsling NIM 1-20T NIL 2-40 Passar kapsling NIM 2-40T NIL 3-60 Passar kapsling NIM 3-60T NIL 4-80 Passar kapsling NIM 4-80T NIL 2-50 Passar kapsling NIM 2-50T NIL 3-75 Passar kapsling NIM 3-75T NIL Passar kapsling NIM 4-100T RAM FÖR UTANPÅLIGGANDE MONTAGE Ram som passar frontchassi och montageplåt då montaget skall vara utanpåliggande Utanpåliggande ram E-nummer Typ Beskrivning Höjd i mm Bredd i mm Djup i mm NIMU-RAM 3-42 Passar kapsling NIM 3-42T NIMU-RAM 4-56 Passar kapsling NIM 4-56T NIMU-RAM 2-50 Passar kapsling NIM 2-50T NIMU-RAM 3-75 Passar kapsling NIM 3-75T NIMU-RAM Passar kapsling NIM 4-100T

17 TILLBEHÖR Serie med tillbehör passande till media monteringsplåt, se sidan 16, såsom monteringspaneler, monteringsplåtar, hyllplan och grenuttag m m. Tillbehören trycks fast i plåtens hål med enkel snäppteknik och plastknopparna följer med varje tillbehör vid leverans. E-nummer Typ Beskrivning Mått i mm Bild MP-T Transformatorfäste MD DIN-skena media, för DIN-monterade komponenter MPGM Grenuttag med 5 schukouttag 421 x MPHM Hyllplan. Hyllan har falsningar som gör att man kan välja två djupmått: 35 resp 50 mm 145 x 140 hyllans hela mått MPMM Monteringsplåt för egen bestyckning 136 x MPMS Monteringsplåt för egen bestyckning 307 x 156 utförande som plåten ovan, men större plåt. Se mått NUCKI-V Chassikoppling för över-under montage av bottenlådor NUCK Chassikoppling för sida-vid-sida montage av bottenlådor IGB-14 Koppling- och ingångsbox för 14 modulers centraler. För lodrätt montage mellan media- och normcentral 12 x 20 mm utbrytningar IGB-20 Koppling- och ingångsbox för 20 modulers centraler. För lodrätt montage mellan media- och normcentral 20 x 20 mm utbrytningar Lika princip som bild ovan och under IGB-25 Koppling- och ingångsbox för 25 modulers centraler. För lodrätt montage mellan media- och normcentral 18 x 20 mm utbrytningar FD-1 Fiberdosa för mediacentraler Placeras i botten av mediacentralen och tar emot och fördelar ingående fiberkabel 110 x 75 x 23 mm 17

18 TILLBEHÖR E-nummer Typ Beskrivning Mått i mm Bild JA Jordanslutning för komponenter MP-AMP Monteringspanel Ampco 4 kontaktuttag á 54,5 x MP-LEX-12 Monteringspanel Lex Com Office 12 kontaktuttag á 18,5 x MP-LEX-6 Monteringspanel Lex Com Office 6 kontaktuttag á 18,5 x MP-ELKO Monteringspanel Elko Slimline 12 kontaktuttag á 17,5 x MPRM-6 Monteringspanel RJ-45 Keystone 6 kontaktuttag á 14 x MPRM Monteringspanel för RJ-45 kontakter. Totalt 12 hål med 6 hål/ rad, varje hål mäter 14x20 mm. 166 x 166 panelens hela mått MPT6 Monteringspanel Tel Bridge Amp hålets mått 34,5 x 98,5 mm MPRJ-24 Monteringspanel RJ45 24 uttag 24 kontaktuttag varje hål mäter 20 x 14 mm MTI 3-4 Ingjutningsats för bottenlådor. Har som funktion att stötta upp bottenlådan vid ingjutningstillfället för att bottenlådan inte skall säcka ihop från trycket av cementen. Resultatet blir att bottenlådan håller måttet bättre och montaget av centralen blir lättare. Se vidare under montageanvisningar (from ) Eluttag, extra 50 x 50 mm (bxh) 18

19 TILLBEHÖR Exempel på montage av tillbehör på monteringsplåt. Hyllplan, grenuttag, monteringsplåt- och paneler monteras fast med tryckknappar och kan enkelt flyttas efter behov. 19

20 MÅTT MÅTTUPPGIFTER MEDIA KOMBICENTRAL E OCH E MÅTTUPPGIFTER MEDIACENTRAL E Mediacentral plats för RJ45 kontakter 14 x 20 mm/ hål 5 rader med 4 hål i varje rad 1 fack med måttet 180 x 45 x 125 mm (bxhxd) Utbytbara beröringsskydd monteras här. Se olika typer på sidan 12 3 fack varje fack mäter 180 x 40 x 125 mm (bxhxd) 20

21 MÅTT MÅTTUPPGIFTER KOMBINERADE EL- OCH MED KOPPLINGSBOX Typ Bredd Höjd Djup Djup (inkl koppl box) Vertikalt montage (montage i höjdled) 1-14/ / / / / / / / / / Horisontalt montage (montage i sidled) 2-28/ / / / / / Exempel på horisontalt montage MÅTTUPPGIFTER IT-CENTRAL E OCH E IT central NUML-IT 1-14 IT central NUML-IT

22 MONTAGEANVISNINGAR Ingjutningsats Placering av ingjutningsinsatsen i bottenlådorna 3-42, 3-75, 3-60, 4-56, 4-80 och För storlek 3-75 och fästes del 1 av ingjutningsinsatsen en bit in i bottenlådan och därefter klämmer man fast del 2 på motsvarande plats, men i överkant. För storlek 3-42, 4-56, 3-60 och 4-80 fästes del 1 av ingjutningsinsatsen i kanten av bottenlådan och del 2 kläms fast på motsvarande plats, men i överkanten. 22

23 MONTAGEANVISNINGAR IT central E Montage på bottenplatta Montage på bottenplatta för Montering av mediakapslingar i ram 23

24 MONTAGEANVISNINGAR MEDIACENTRAL MONTAGE AV RAM OCH FRONTCHASSI E OCH E SAMT MONTERINGSFLEXIBLA KAPSLINGAR 24

25 MONTAGEANVISNINGAR MONTERING AV CHASSIKOPPLING HORISONTELLT MONTAGE MONTERING AV CHASSIKOPPLING VERTIKALT MONTAGE 25

26 MONTAGEANVISNINGAR MONTERING AV INGÅNGSBOX FÖR INFÄLLDA CENTRALER 26

27 INDEX E-nummer Sida E-nummer Sida E-nummer Sida

28 Art nr , , foto Curt Ekblom & GARO AB, layout GARO AB GARO AB Box GNOSJÖ Tfn Tfx E-post Distriktskontor Drivhjulsvägen HÄGERSTEN Tfn Tfx
