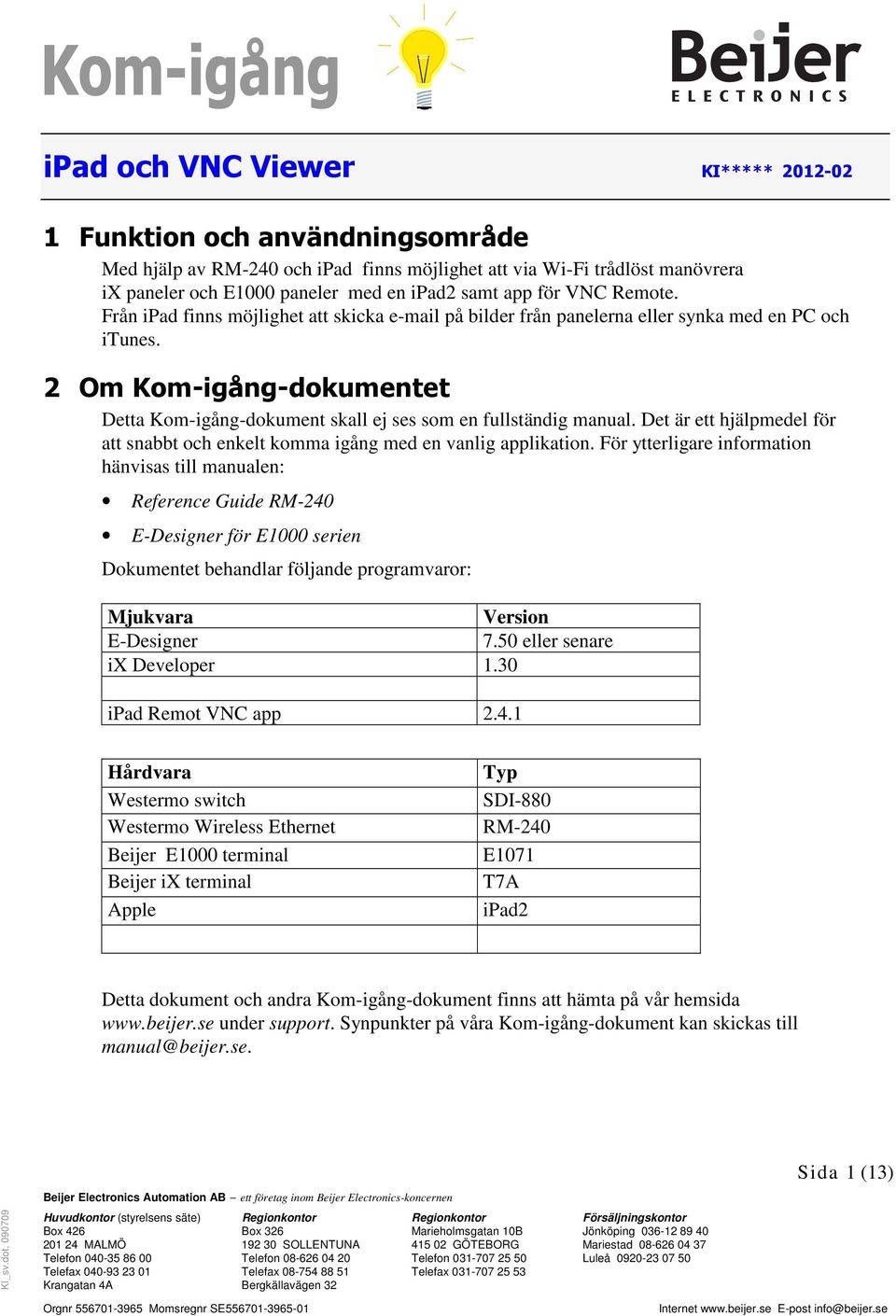

1 ipad och VNC Viewer KI***** Funktion och användningsområde Med hjälp av RM-240 och ipad finns möjlighet att via Wi-Fi trådlöst manövrera ix paneler och E1000 paneler med en ipad2 samt app för VNC Remote. Från ipad finns möjlighet att skicka på bilder från panelerna eller synka med en PC och itunes. 2 Om Kom-igång-dokumentet Detta Kom-igång-dokument skall ej ses som en fullständig manual. Det är ett hjälpmedel för att snabbt och enkelt komma igång med en vanlig applikation. För ytterligare information hänvisas till manualen: Reference Guide RM-240 E-Designer för E1000 serien Dokumentet behandlar följande programvaror: Mjukvara Version E-Designer 7.50 eller senare ix Developer 1.30 ipad Remot VNC app Hårdvara Westermo switch Westermo Wireless Ethernet Beijer E1000 terminal Beijer ix terminal Apple Typ SDI-880 RM-240 E1071 T7A ipad2 Detta dokument och andra Kom-igång-dokument finns att hämta på vår hemsida under support. Synpunkter på våra Kom-igång-dokument kan skickas till manual@beijer.se. Beijer Electronics Automation AB ett företag inom Beijer Electronics-koncernen Huvudkontor (styrelsens säte) Regionkontor Regionkontor Försäljningskontor Box 426 Box 326 Marieholmsgatan 10B Jönköping MALMÖ SOLLENTUNA GÖTEBORG Mariestad Telefon Telefon Telefon Luleå Telefax Telefax Telefax Krangatan 4A Bergkällavägen 32 Sida 1 (13) Orgnr Momsregnr SE Internet E-post info@beijer.se

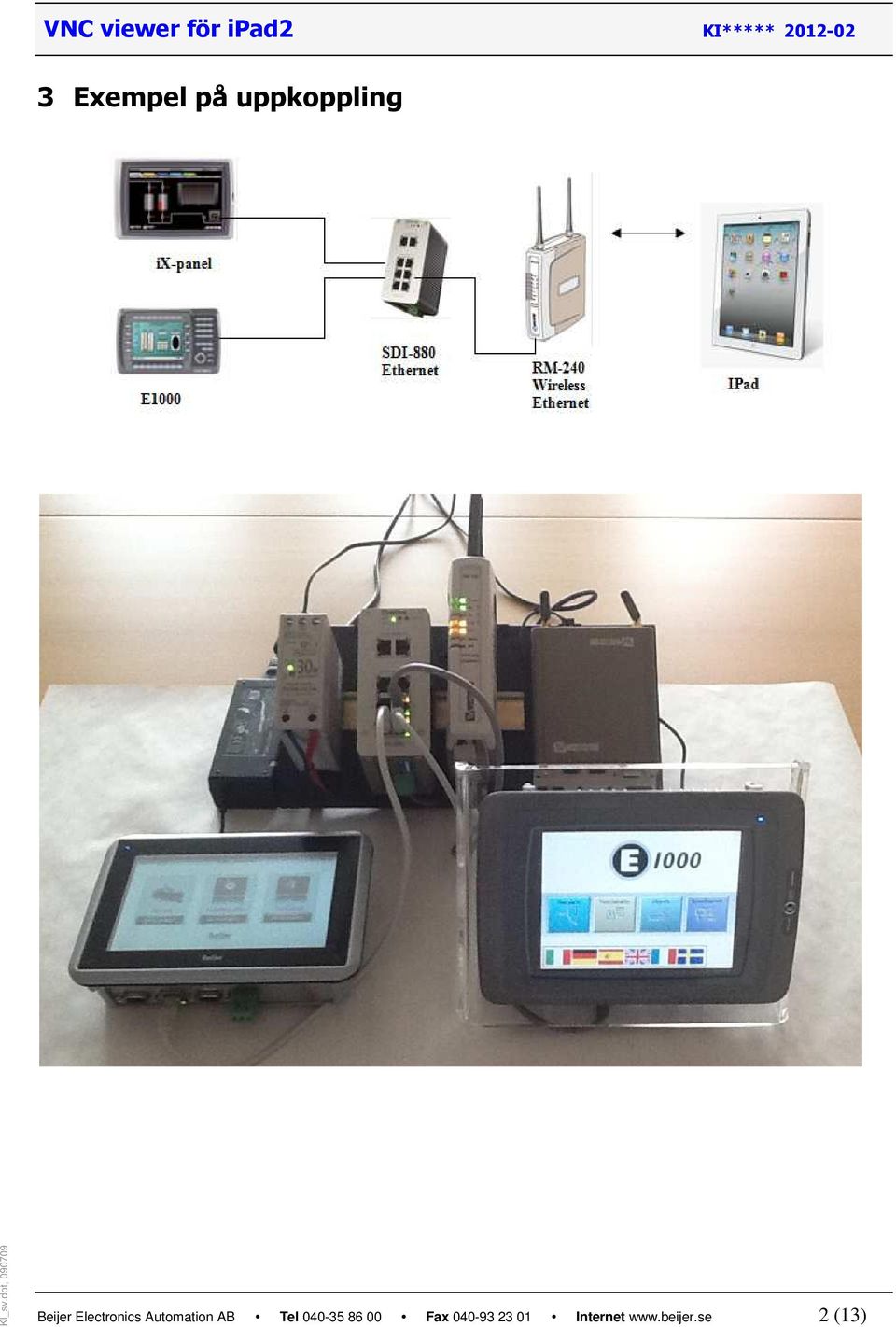

2 3 Exempel på uppkoppling Beijer Electronics Automation AB Tel Fax Internet 2 (13)

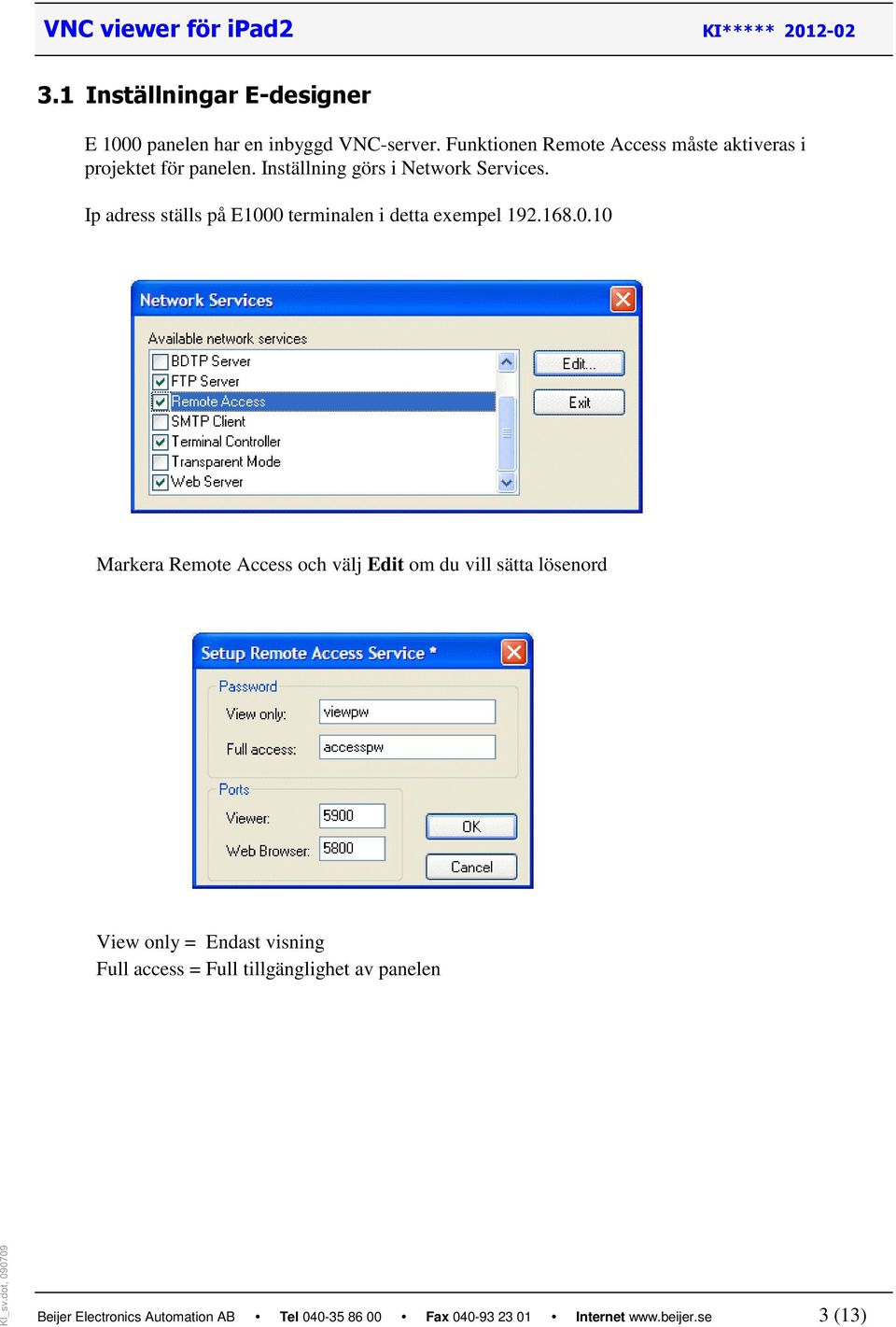

3 3.1 Inställningar E-designer E 1000 panelen har en inbyggd VNC-server. Funktionen Remote Access måste aktiveras i projektet för panelen. Inställning görs i Network Services. Ip adress ställs på E1000 terminalen i detta exempel Markera Remote Access och välj Edit om du vill sätta lösenord View only = Endast visning Full access = Full tillgänglighet av panelen Beijer Electronics Automation AB Tel Fax Internet 3 (13)

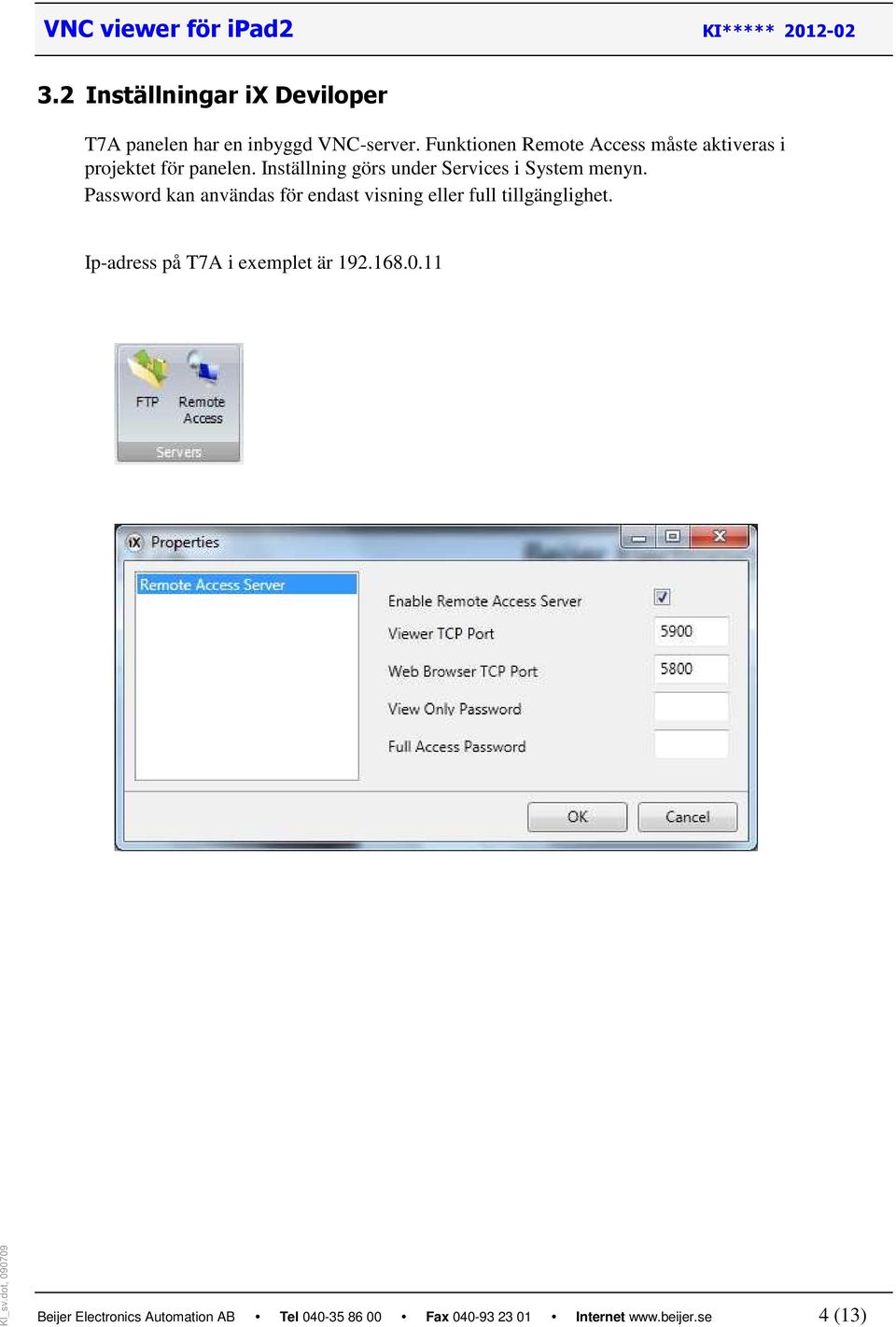

4 3.2 Inställningar ix Deviloper T7A panelen har en inbyggd VNC-server. Funktionen Remote Access måste aktiveras i projektet för panelen. Inställning görs under Services i System menyn. Password kan användas för endast visning eller full tillgänglighet. Ip-adress på T7A i exemplet är Beijer Electronics Automation AB Tel Fax Internet 4 (13)

5 3.3 Inställningar RM-240 Surfa in på RM-240 och konfigurera RM-240 Välj Network under Configuration Beijer Electronics Automation AB Tel Fax Internet 5 (13)

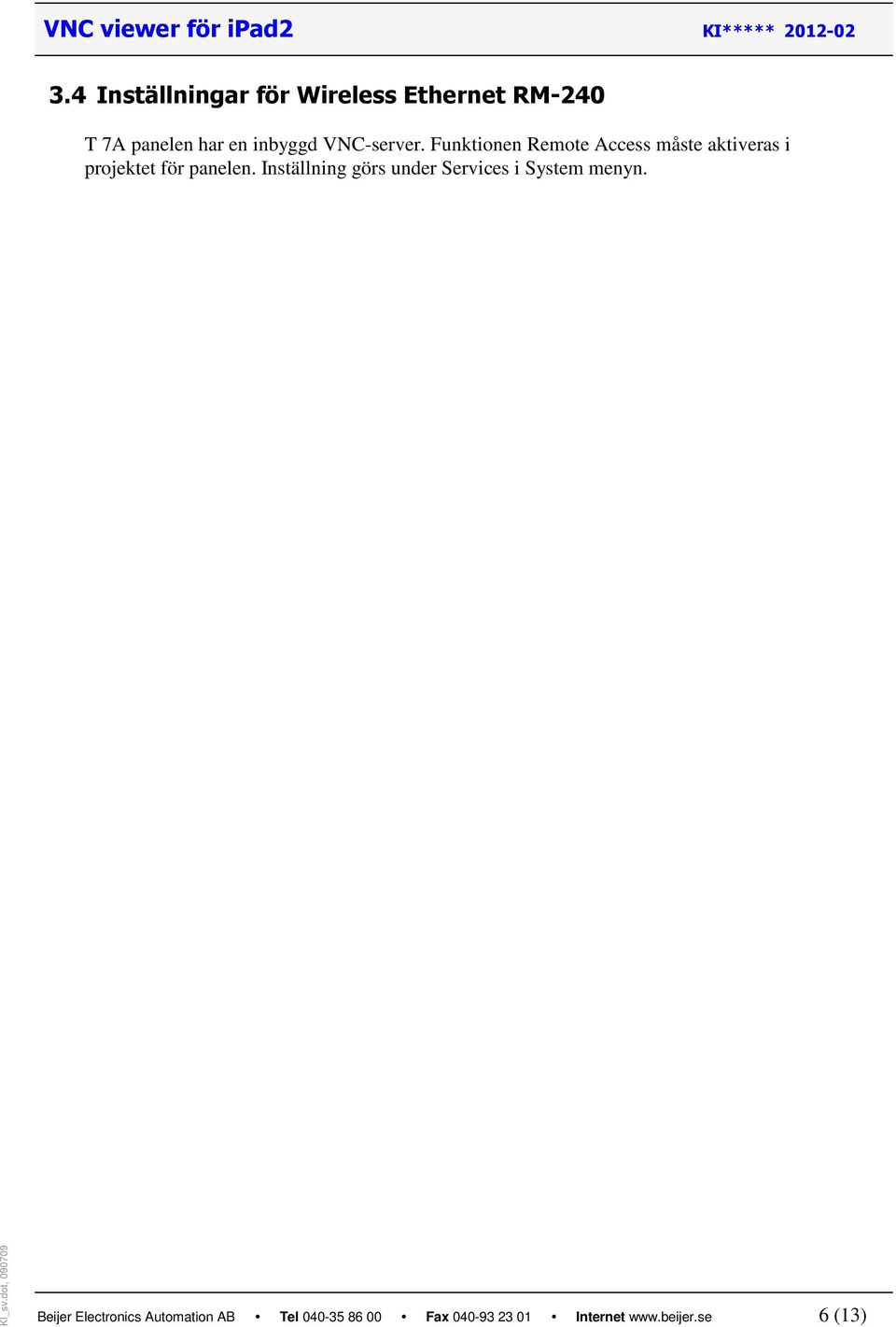

6 3.4 Inställningar för Wireless Ethernet RM-240 T 7A panelen har en inbyggd VNC-server. Funktionen Remote Access måste aktiveras i projektet för panelen. Inställning görs under Services i System menyn. Beijer Electronics Automation AB Tel Fax Internet 6 (13)

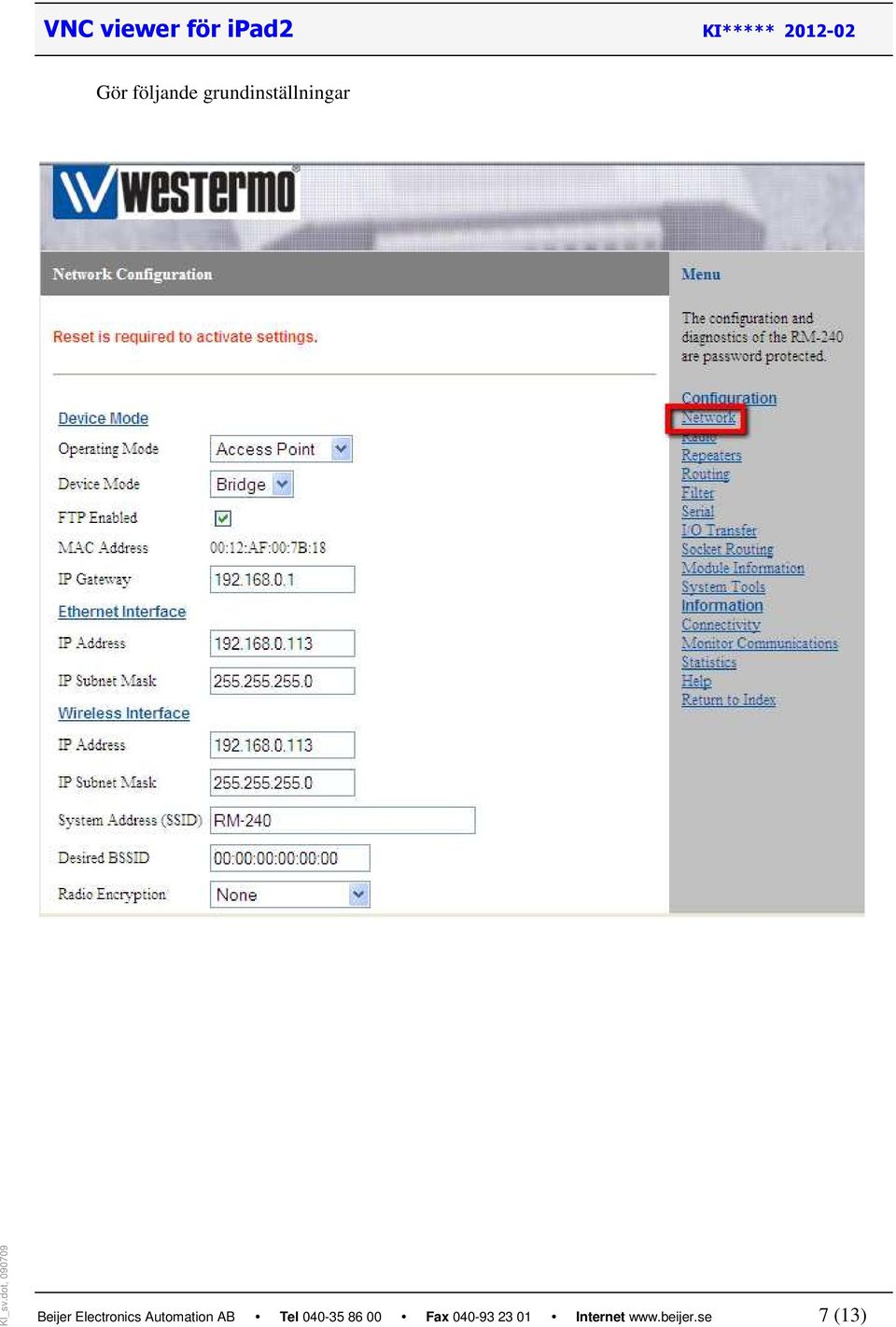

7 Gör följande grundinställningar Beijer Electronics Automation AB Tel Fax Internet 7 (13)

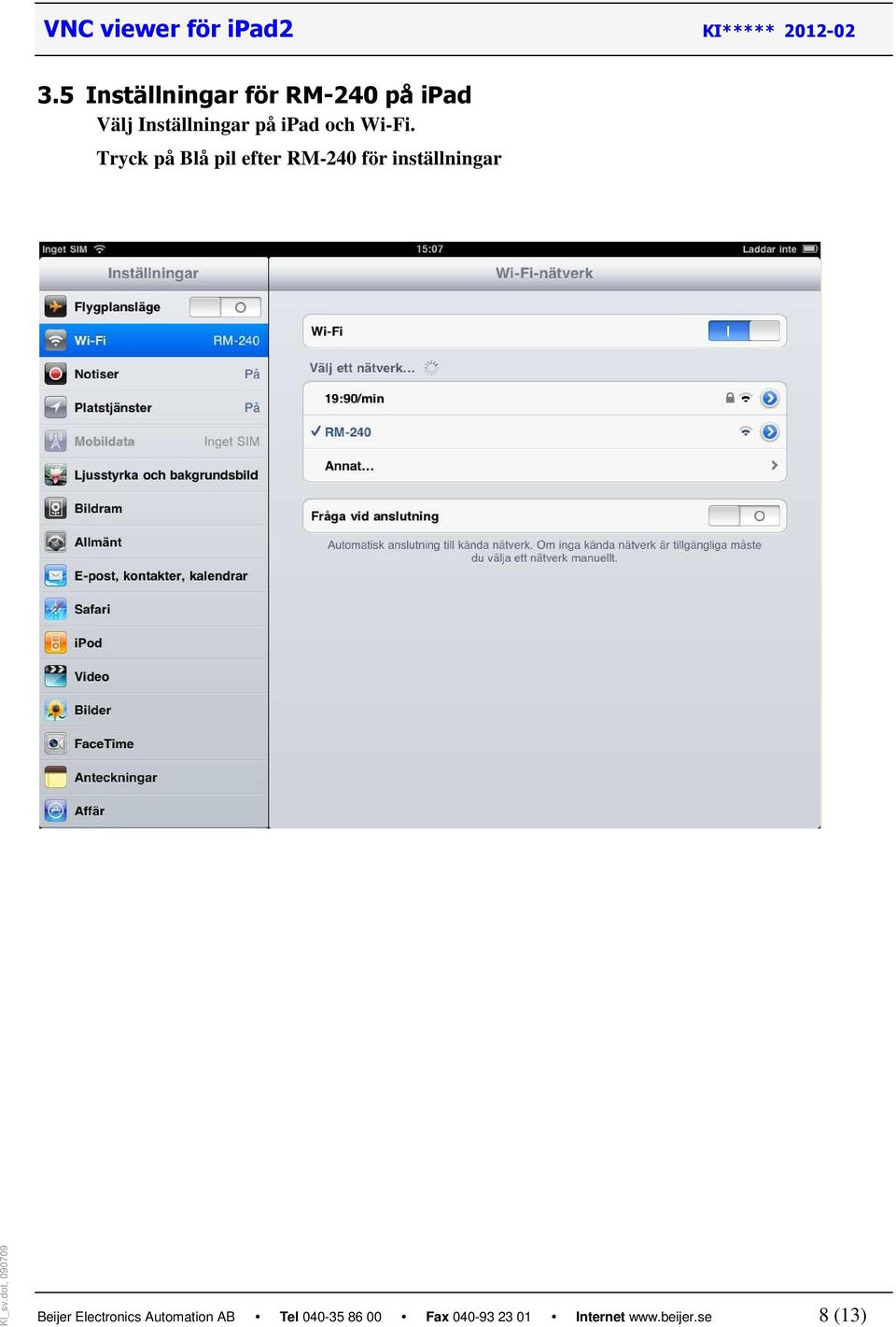

8 3.5 Inställningar för RM-240 på ipad Välj Inställningar på ipad och Wi-Fi. Tryck på Blå pil efter RM-240 för inställningar Beijer Electronics Automation AB Tel Fax Internet 8 (13)

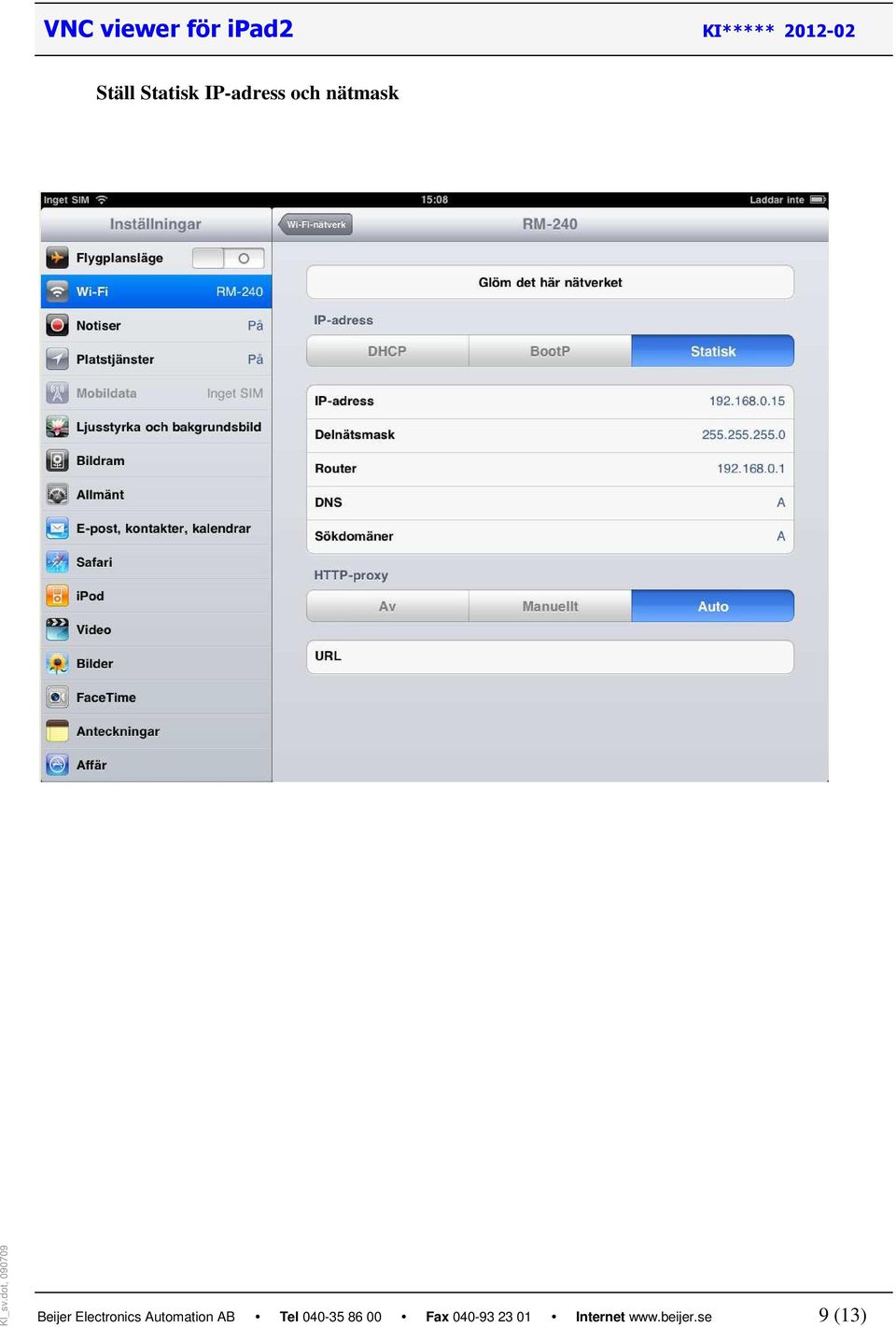

9 Ställ Statisk IP-adress och nätmask Beijer Electronics Automation AB Tel Fax Internet 9 (13)

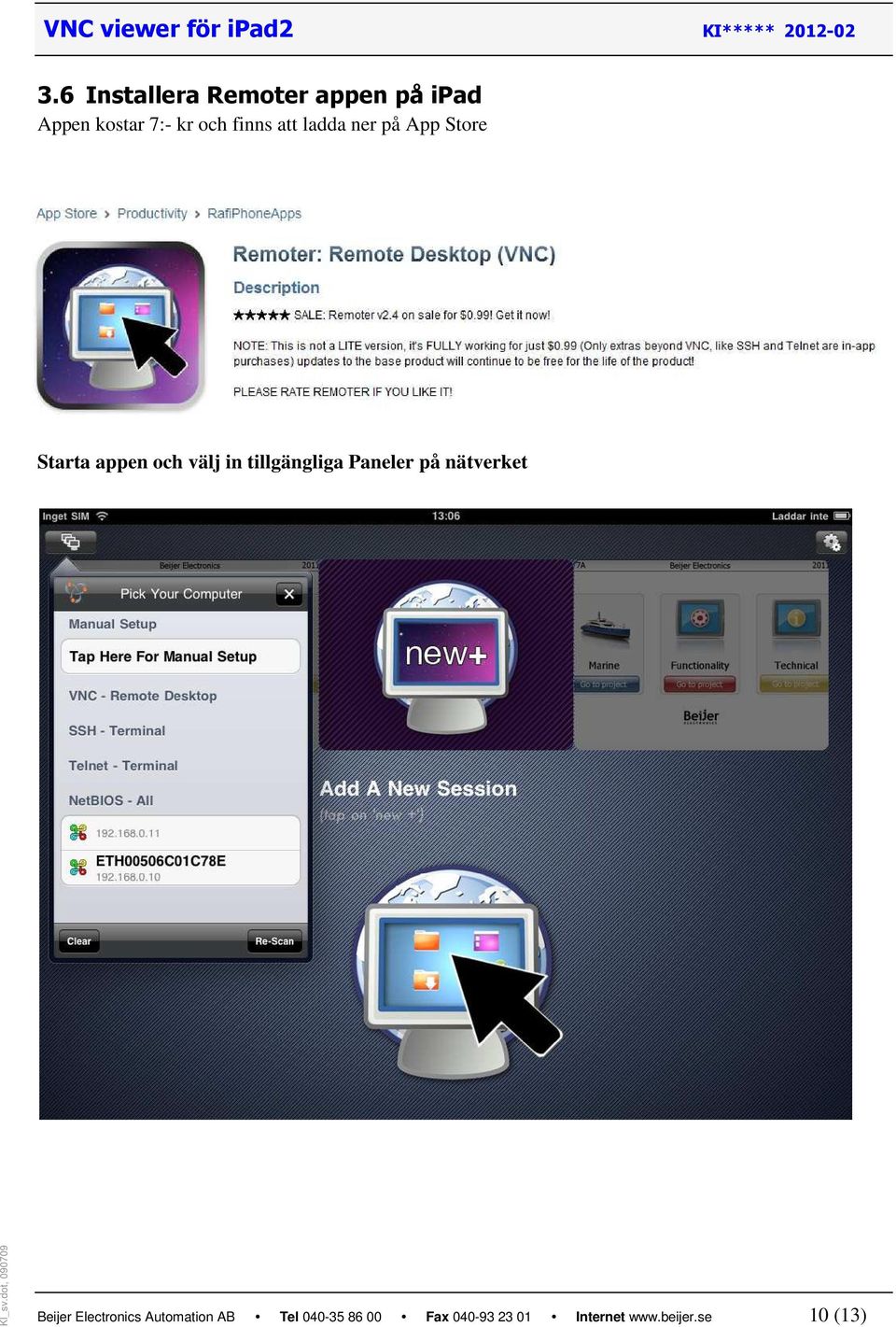

10 3.6 Installera Remoter appen på ipad Appen kostar 7:- kr och finns att ladda ner på App Store Starta appen och välj in tillgängliga Paneler på nätverket Beijer Electronics Automation AB Tel Fax Internet 10 (13)

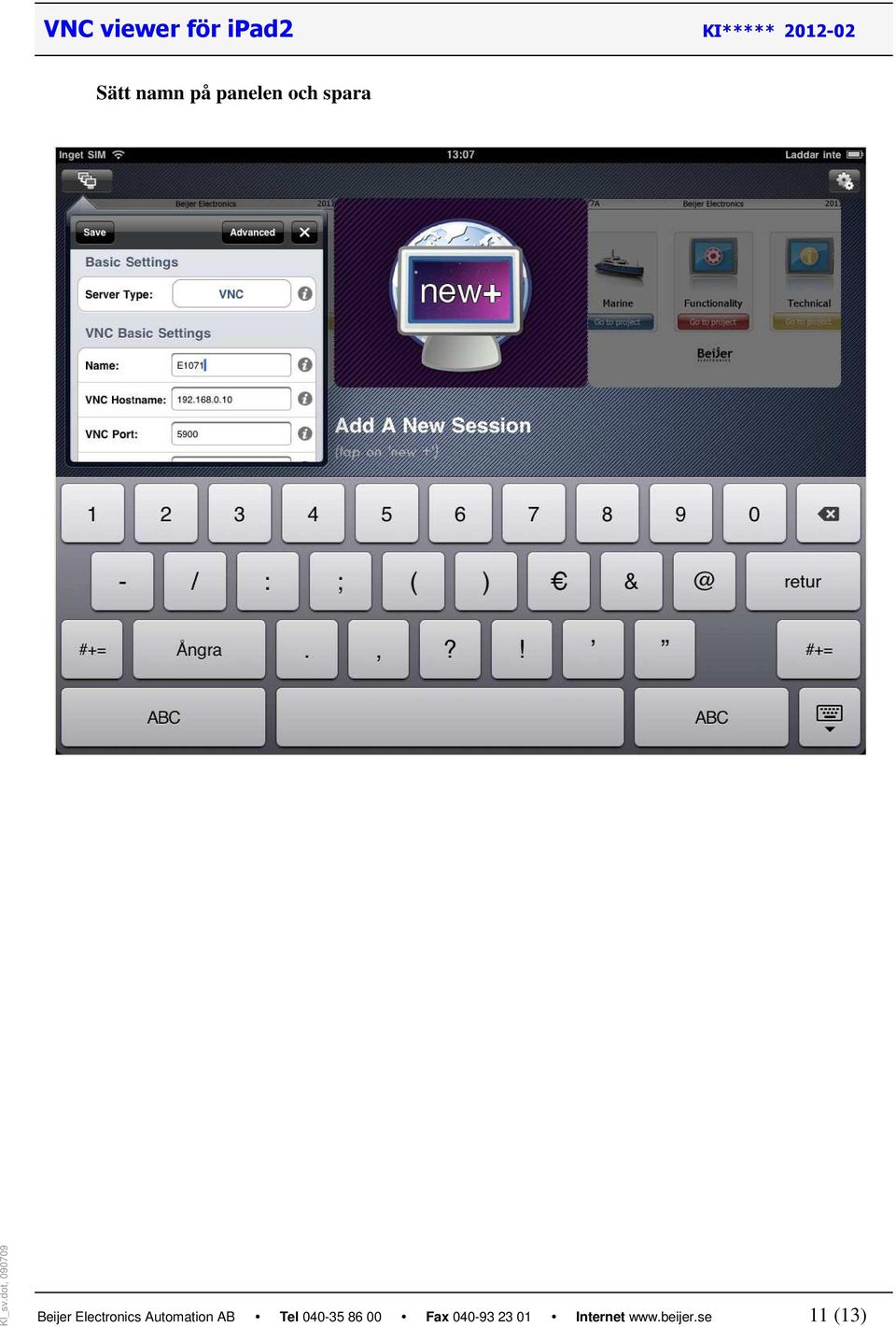

11 Sätt namn på panelen och spara Beijer Electronics Automation AB Tel Fax Internet 11 (13)

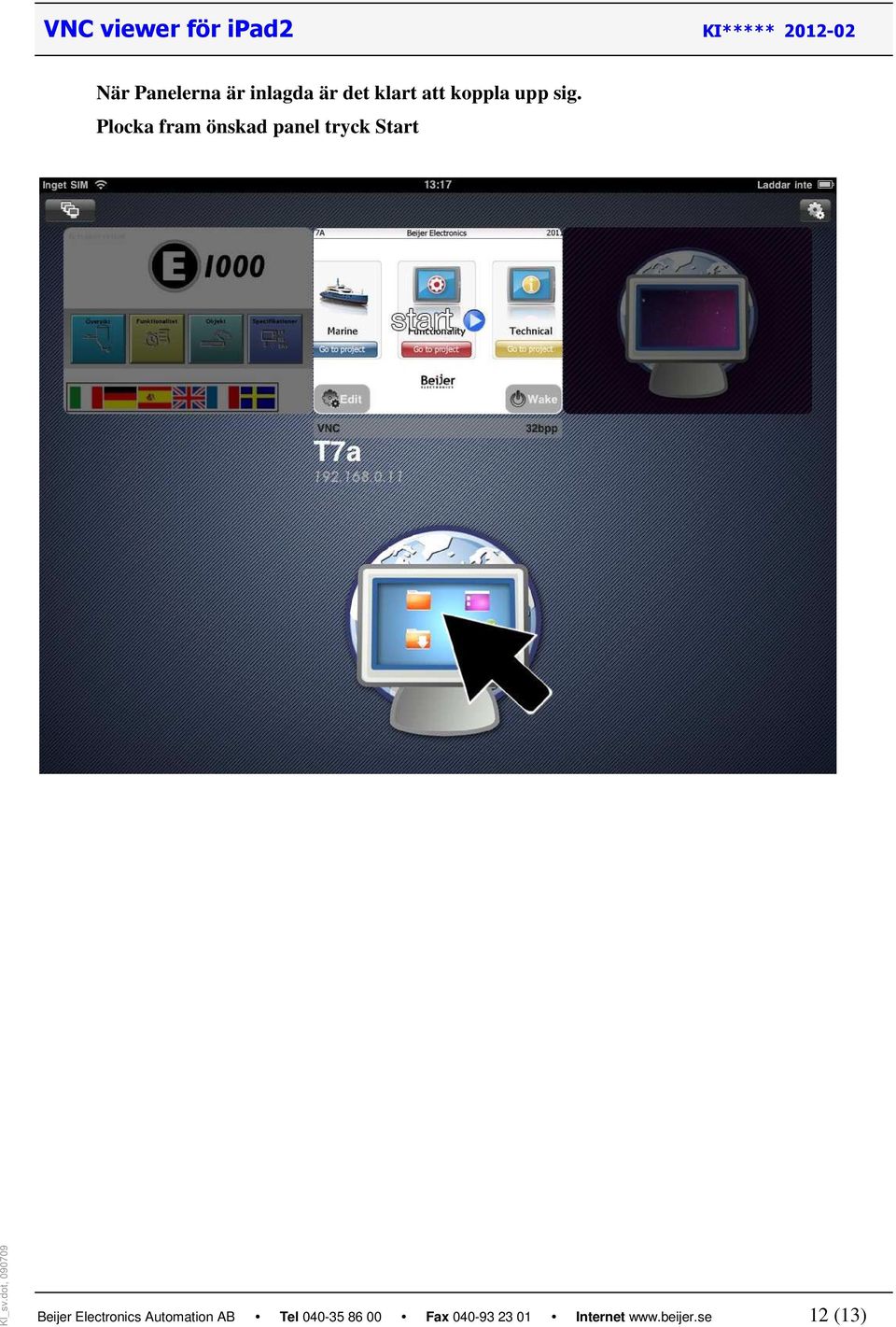

12 När Panelerna är inlagda är det klart att koppla upp sig. Plocka fram önskad panel tryck Start Beijer Electronics Automation AB Tel Fax Internet 12 (13)

13 Exempel på E1071 och en T7A panel Beijer Electronics Automation AB Tel Fax Internet 13 (13)
